BEDIENUNGSANLEITUNG KH 3119 HOLT MELT GLUE GUN PARKSIDE

DE Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend
mit allen Funktionen des Gerätes vertraut.
CH
FR Avant de dire le mode d'emploi, ouvre la page contenant les illustrations et familierisez-vous ensuite
CH avec toutes les fonctions de I'appareil.
Prima di leggere apriere la pagina con le immagini e prendere confidenza con le diverse funzioni
CH dell'apparecchio.
Vouw vór het lezen de paging met de afbeeldingen open en maak u vertrouwd met alle functies van het apparatus.
Antes de fazer a ler abra na网页 com as imagens e, de seguida, familiarize-se com todas as funções do(AP)

Komperna GmbH

Burgstraße 21

Stand der Informationen · Version des informations

DE HEISSKLEBEPISTOLE

AT Bedienungs- und Sicherheitshinweise

CH

PISTOLA PER COLLA A CALDO

Bestimmungsgemäß Gerbrauch. 6
Ausstattung.. 6
Lieferumfang .6
Technische Daten.. 7

Sicherheitshinweise

Arbeitsplatz.. 7
Elektrische Sicherheit. 7
Sicherheit von Personen. 7
Sorgfälliger Umgang und Gebrauch. 8

Bedienung

Vor der Inbetriebnahme. 8
Inbetriebnahme.. 8

Wartung und Reinigung . 9

Entsorgung

Informationen

Service.. 9
Konformitätserklarung / Hersteller. .Seite 10

In dieser Bedienungsanleitung werden folgende Piktogramme / Symbole verwendet:
	Bedienungsanleitung lesen!		Nach dem Aufheizen ist kabelloses Arbeiten möglich.
	Warn- und Sicherheitshinweise beachten!	200°C	Verbrennungsgefahr! Kleber und Düse werden bis zu 200 °C heiß.
	Vorsicht vor elektrischem Schlag! Gefährliche elektrische Spannung - Lebensgefahr!		Halten Sie Kinder und andere Personen während der Benutzung des Elektrogeräts fern.
V~	Volt (Wechselspannung)		Halten Sie das Gerät von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
W	Watt (Wirkleistung)		Ein beschädigtes Gerät, Netzkabel oder Netzstecker bedeuten Lebensgefahr durch elektrischen Schlag. Kontrollieren Sie regelmäßig den Zustand von Gerät, Netzkabel, Netzstecker.
	Schutzklasse II		Entsorgen Sie Verpackung und Gerät umweitgerecht!

Heiβklebepistole PHKP 500

- Einleitung

Machen Sie sich vor der ersten Inbetriebnahme mit den Funktionen des Gerätes vertraut. Lesen Sie die nachfolgende

Bedienungsanleitung. Bewahren Sie diese Anleitung auf. Händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte aus.

Bestimmungsgemäßer Gebrauch

Das Gerät ist zum Verkleben von Holz, Karton, Verpackungen, PVC, Teppich, Dichtungen, Kunststoff, Leder, Keramik, Glas und Gewebe, mit Schmelzkleber geeignet. Das zu klebende Material muss sauber, trocken und fettfrei sein. Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt.

Ausstattung

Vorschubkanal
2 Kontrollanzeige
3 Netzanschluss Ladestation
4 Ladestation mit Gerätehalter
5 Vorschubschafter
6 Aufstellbürger
Tropfschale
8 Duse
9 Hitzeschutzmantel der Duse
10 Netzanschluss Klebepistole
11Netzkabel

- Lieferumfang

1 Heißklebepistole PHKP 500
1 Ladestation mit Gerätehalter
1Netzkabel
1 Aufstellbürger
1 Ersatzdüse (kurz)
1 Wechseldüse (lang)
2 Klebestifte
1 Bedienungsanleitung
1 Heft „Garantie und Service"

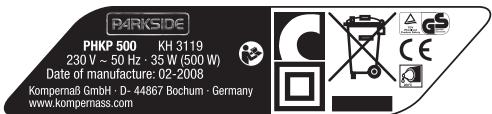

- Technische Daten

Netzspannung: 230V 50Hz

Nennaufnahme (Aufheizen): ca. 500W

Nennaufnahme (Warmhalten): ca. 35W

Aufheizzeit: ca. 4 Min.

Schutzklasse: II/回

- Sicherheitshinweise

Achtung! Sümmtliche Anweisungen sind zu lessen. Fehler bei der Einhaltung der nachstehend aufgeführten Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

1. Arbeitsplatz

a) Halten Sie ihren Arbeitsbereich sauber und aufgeräumt. Unordnung und unbeleuchte Arbeitsbereiche können zu Unfällen führen.

b) Das Gerätarf nicht feucht sein und auch nicht in feuchter Umgebung betrieben werden.

Halten Sie Kinder und andere Personen während der Benutzung des Elektrogeräts fern.

Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Gerätes muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Geräten. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit ge-erdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

Halten Sie das Gerät von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrogerät erhöht eines elektrischen Schlages.

Zweckentfremden Sie das Kabel nicht um das Gerät zu tragen, aufzuhängen oder um den aus der Steckdose zuziehen. Sie das Kabel fern von Hitze, Öl, im Kanten. Wird bei der Arbeit das als beschädigt, oder durchtrennt, Kabel gehren, sondern sofort den Netzstecker geschädigte oder verwickelte Kabel erhörisiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrogerät im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie stets aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrogerät. Benutzen Sie das Gerät nicht, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen.

Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.

Vermeiden Sie Verletzungsum Brandgefahr sowie Gesundheitsgeführungen: Verbrennungsgefahr! Der

Kleber und die Duse werden bis zu 200^ hei. Fassen Sie die Duse

oder den Kleber nicht an. Lassen Sie den

heissen Kleber nicht auf Personen oder Tiere gelangen. Bei Hautkontakt soit die Stelle einige Minuten unter einen kalten Wasserstrahl halten. Versuchen Sie nicht den Klebstoff von der Haut zu halten.

4. Sorgfälliger Umgang und Gebrauch

a) Ziehen Sie den Stecker aus der Steckdose, bevor Sie Geräteinstellungen vornehmen, Zubehörerteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Gerätes.
b) Bewahren Sie unbenutzte Elektrogeräte außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrogeräte sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. Gerät vor Aufbewahrung vollständig abkühlen setzen. Die heisse Düse kann Schaden anrichten.
c) Pflegen Sie das Gerät mit Sorgfalt. Kontrllieren Sie, ob bewegliche Geräteile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Gerätes beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrogeräten.
d) Führn Sie das Netzkabel immer nach hinten vom Gerät weg.

Bedienung

Vor der Inbetriebnahme

KlebestellenVBoreiten:

Verwenden Sie keine brennbaren Lösungsmittel zum Reinigen der Klebestellen.

Die Umgebungstemperatur und die zu klebenden Materialien dürfen nicht kälter als +5^ und nicht wärmer als +50^ sein.
Klebestellen mussen sauber, trocken und fettfrei sein.
Rauhen Sie glatte Oberflächen vor dem Kleben an.
Wärmen Sie schnell abkühlende Materialien wie z.B. Stahl zur betteren Klebhaftung etwas an.
Schrauben Sie die gewündchte Düse auf und montieren Sie den Aufstellbügen.

Inbetriebnahme

Kabelgebunden arbeiten:

1. Verbinden Sie das Netzkabel [11] mit dem Netzanschluss der Klebepistole [10] (siehe Abb. F). Stecken Sie den Netzstecker in die Steckdose.
2. Klappen Sie den Aufstellbürger vor. Stellen Sie das Gerät ab.
3. Schieben Sie eine Klebepatrone in den Vorschubkanal 1.
4. Lassen Sie das Gerät ca. 4 Minuten aufheizen. Das Gerät ist nun betriebsbereit.

Kabellos arbeiten:

1. Verbinden Sie das Netzkabel [11] mit dem Netzanschluss der Ladestation [3]. Stecken Sie den Netzstecker in die Steckdose.
2. Stecken Sie die Heißklebepistole in die Ladestation.
3. Schieben Sie eine Klebepatrone in den Vorschubkanal [1].
4. Lassen Sie das Gerät ca. 4 Minuten aufheizen. Das Gerät ist nun betriebsbereit.
5. Wiederholen Sie die Aufheizphase bei schwer gängigem oder zäh flüssigem Klebstoffaustritt.

Kleben:

Drücken Sie den Vorschubschalter 5 um den Fluss des Klebers den Anforderungen entsprechend zu regulieren.
1. Tragen Sie den Kleber punktfortming auf. Tragen Sie bei flexiblen Materialien wie z.B. Textilien

den Kleber in Zickzacklinien auf.

1. Drücken Sie die beiden zu verklebenden Werkstücke nach dem Auftragen des Klebers bereits für ca. 30 Sekunden zusammen. Die Klebestelle ist nach ca. 5 Minuten belastbar.
2. Stellen Sie die Klebepistole zwischen Arbeitsunterbrechungen auf dem Aufstellbürger ab oder setzen Sie sie in die Ladestation ein.
3. Entfernen Sie etwaige Kleberrechte nach dem Erkalten mit einem scharfen Messer. Klebestellen halten sich durch Erhitzen wieder losen.

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2002/96/EG mussen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei ihrer Gemeinde- oder Stadtverwaltung.

Gerätausschalten:

Ziehen Sie den Netzstecker aus der Steckdose.

Dusen wechseln:

Tragen Sie Schutzhandschuhe.

Heizen Sie das Gerät ca. 4 Minuten auf. Wechseln Sie die Düse im warmen Zustand.

Verbrennungsgefahr!

Berühren Sie die Düse 8 nur am Hitzschutzmantel 9.

Die Dusenspitze ist hei!

Informationen

Service

Die zuständige Servicestelle Ihres Landes entnahmen Sieitte den Garantieunterlagen.

Lassen Sie ihre Geräte nur von qualifiziertem Fachpersonal und nur mit Originalersatzteilen reparieren.

Wartung und Reinigung

Die HeiBklebepistole ist wartungsfrei.

• Warning! Ziehen Sie vor allen Reinigungsr罢beiteten den Netzstecker aus der Steckdose.
  Halten Sie das Gerät stets sauber und trocken.
  Es durren keine Flüssigkeiten in das Innere des Gerätes gelangen. Verwenden Sie zum Reinigen des Gehäuses ein Tuch. Verwenden Sie niemals Benzin, Lösungsmittel oder Reiniger, die Kunststoff angreifen.

- Entsorgung

Die Verpackung besteht aus umwelt-. freundlichen Materialien, die Sie über die ortlichen Recyclingstellen entsorgen konnen.

Konformitätserklarung/ Hersteller C€

Wir, Kompernaß GmbH, Burgstr. 21, D-44867 Bochum, Deutschland, erklären hiermit für diesen Produkt die Übereinstimmung mit folgenden EG-Richtlinien:

EG-Niederspannungsrichtlinie (2006/95/EG):

EN60335-1, EN60335-2-45

Elettromagnetische Verträglichkeit (89/336/EEC):

EN55014, EN55014-2, EN61000-3-2, EN61000-3-3

Typ/Gerätebezeichnung: PARKSIDE Heißklebepistole PHKP 500

Bochum, 31.10.2007

Hans Kompernaβ - Geschäftsführer -

Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.

Introduction

230V\~50Hz·35W(500W)

EN60335-1, EN60335-2-45

EN60335-1, EN60335-2-45

Technische gegevens.. 25

Elektrische verilgheit.. 25

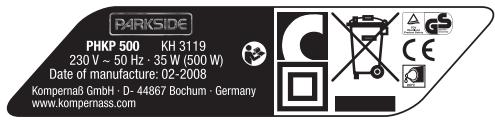

- Technische gegevens

Nominate spanning: 230V 50Hz

Nominale opname

(verywarmen):

Nominale opname

(warm houden):

Verwarmingstijd:

Beschermingsklasse:

ca. 500 W

ca. 35 W

ca. 4 minutes

//回

2. Elektrische verilgheit

EN60335-1, EN60335-2-45

Elektromagnetische compatibiliteit (89/336/EEC):

EN55014, EN55014-2, EN61000-3-2, EN61000-3-3
