Introduction

Bestimmungsgemäß Gebrauch. .Seite 54
Ausstattung . 54
Lieferumfang. 55
Technische Daten.. .Seite 55

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

1. Arbeitsplatz-Sicherheit.. 55
2. Elektrische Sicherheit. 56
3. Sicherheit von Personen . 56
4. Verwendung und Behandlung des Elektrowerkzeugs.. .Seite 57
   Gerätespezifische Sicherheitshinweise für Handkreissägen. 57

Inbetriebnahme

Ein- und ausschalten.
Schnitt-Winkel einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Schnitt-Tiefe einstellen . 61
Parallelanschlag einstellen. 61
Laser ein-/ausschalten .Seite 61
Handhabung der Handkreissäge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. ... .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... Seite 61
Drehzahl einstellen. 62
Spanabsaugung anschlieBen. 62
Sageblatt wechseln. .62
Spaltkei ausbauen und einstellen.. .Seite 62
Tipps und Tricks.

Wartung und Reinigung . 63

Service . 63

Garantie . 63

Entsorgung .64

Konformitätserklarung/Hersteller .Seite 64

In dieser Bedienungsanleitung/am Gerät werden folgende Piktogramme verwendet:
	Bedienungsanleitung lessen!		Nur zur Verwendung in Innenräumen!
	Warn- und Sicherheitshinweise beachten!		Lebensgefahr durch elektrischen Schlag bei beschädigtem Netzkabel oder -stecker
	Vorsicht vor elektrischem Schlag! Lebensgefahr!		Tragen Sie einen Gehörschutz, eine Atem-/Staubschutzmaske, eine Schutzbrille und Schutzhandschuhe.
V~	Volt (Wechselspannung)		Laser! Setzen Sie sich nicht dem Laserstrahl aus.
n0	Bemessungs-Leerlaufdrehzahl		Tipp! So verhalten Sie sich richtig.
W	Watt (Wirkleistung)		Automatischer Kraftnachschub
	Schutzklasse II	Start	Elektronischer Sanftanlauf
	Explosionsgefahr!		Werfen Sie Akkus nicht in den Hausmüll!
	Kinder vom Elektrowerkzeug fernhalten!		Entsorgen Sie Verpackung und Gerät umweltgerecht!

Handkreissäge PHKS 66

- Einleitung

Machen Sie sich vor der ersten Inbetriebnahme mit den Funktionen des Gerätes vertraut und informieren Sie sich über den

Umgang mit Elektrowerkzeugen. Lesen Sie hierzu die nachfolgende Bedienungsanleitung. Bewahren Sie diese Anleitung auf. Handigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte aus.

Bestimmungsgemäßer Gebrauch

Sagen von Längs-, Quer- und Gehrungsschnitten bei fester Auflage in Vollholz, Spanplatten, Kunststoff und Leichtbaustoffen. Berücksichtigten Sie dazu, dass das vormontierte Sägeblatt nur zum Gebrauch mit Holz geeignet ist. Jedi andere Verwendung oder Veränderung der Maschine gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Nicht zum gewerblichen Gebrauch.

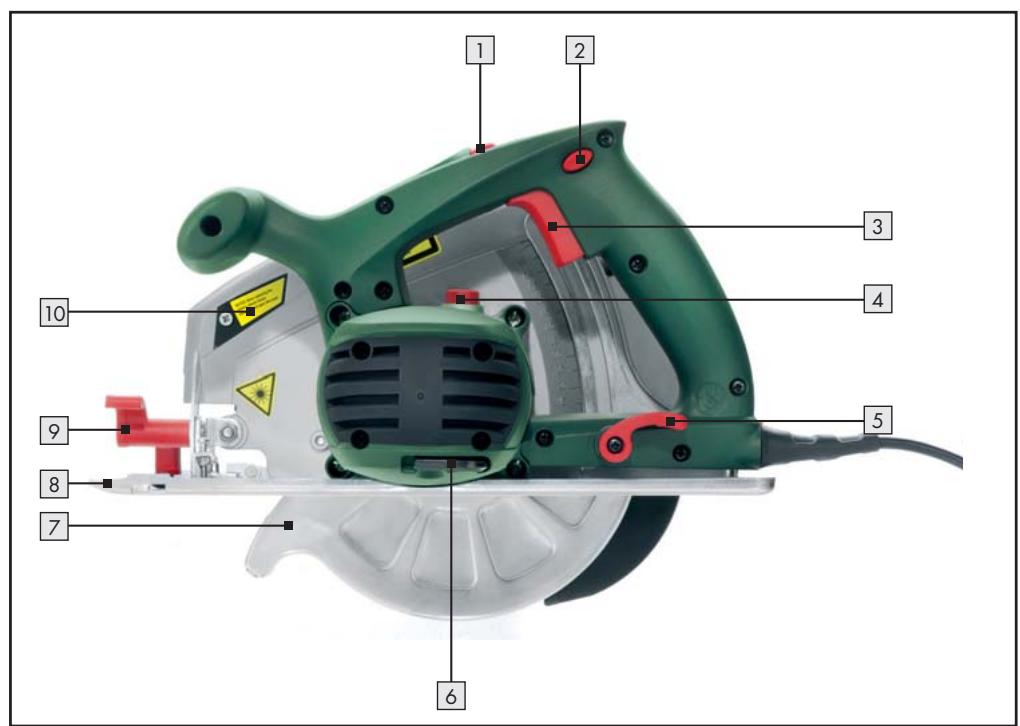

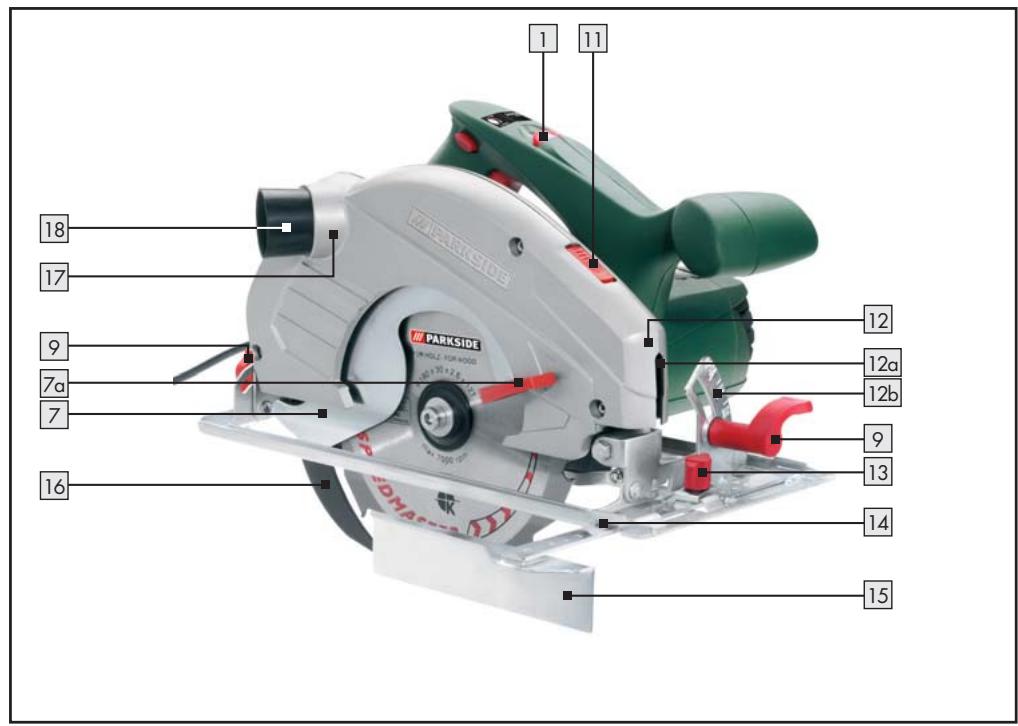

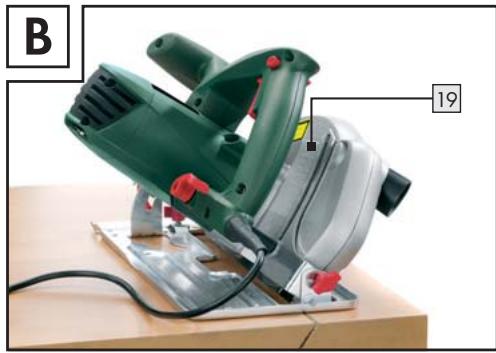

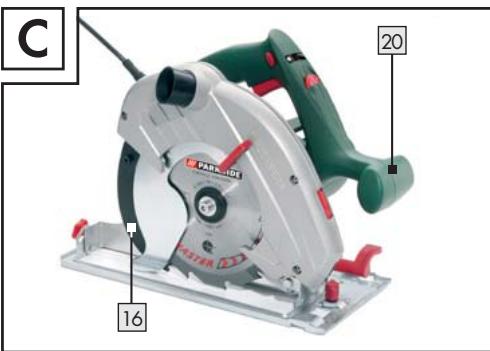

Ausstattung

1 Stellrad Drehzahlvorwahl
2Einschaltspere
3 EIN-/AUS-Schalter
4 Spindelarretierung
5 Schnitt-Tiefenvorwahl
6 Innensechskantschluss
7 Pendelschutzhaube
7a Ruckziehhebel der Pendelschutzhaube
8 Grundplatte
9 Schnitt-Winkelvorwahl

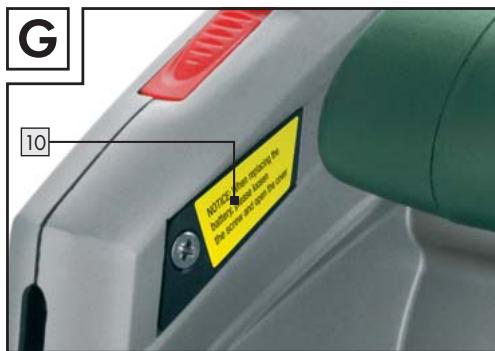

10 Abdeckung des Batteriefaches
[11] EIN-/AUS-Schalter Laser
[12] Laser
12a Laserausgang
[12b] Schnitt-Winkelskala
13 Flügelschraube für Parallelanschlag
14 Parallelanschlagaufnahme
15 Parallelanschlag
[16] Spalikeil
[17] Spanauswurf
18 Adapter zur Staubabsaugung
[19] Schnitt-Tiefenskala

Zusatzgriff
21 Antriebspindel
22 Aufnahmeflansch
23 Spannflansch
24 Spannschraube/Unterlegscheibe
25 Spaltkeilbefestigung
26 Befestigungsschrauben

- Lieferumfang

1 Handkreissäge
1 Parallelanschlag
1 Adapter zur Staubabsaugung
1 Innensechskantschlussel
1 Bedienungsanleitung

- Technische Daten

Nennaufnahme: 1300W

Nennspannung: 230V ,50Hz

Leerlaufdrehzahl: n_02200 - 5200min^-1

Sagelblatt: 190 × 30 × 1,8

$$ (2, 6 m m \text {Z a h n s tär k e}) $$

Schnitt-Tiefe: 66mm

Schutzklasse: II/回

Gerausch- und Vibrationsinformationen:

Messwert für Gerausch ermittelt entsprechend EN 60745. Der A-bewertete Gerauschpegel des Elektrowerkzeugs beträgt typischerweise:

Schalldruckpegel: 96 dB(A)

Schalleistungspegel: 110 dB(A)

Unsicherheit K: 3 dB

Gehorschutz fragen!

Bewertete Beschleunigung, typischerweise:

Hand-/Armvibration a_h = 3,447m / s^2

Unsicherheit K = 1,5m / s^2

A WARNUNG! Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Gerätever

gleich verwendet werden. Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektrowerkzeugs verändern und kann in manchen Fälle über dem in diesen Anweisungen angegebenen Wert liegen. Die Schwingungsbelastung konnte untersätzt werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendet wird.

Hinweis: Für eine genaue Abschätzung der Schwingungsbelastung während eines bestimmten Arbeitszeitaumes sollenen auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder bereits lauf, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

A WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse

bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

BEWAHREN SIE ALLE SICHERHEITSHINWEISE UND ANWEISUNGEN FÜR DIE ZUKUNFT Auf. DER IN DEN SICHERHEITSHINWEISEN VERWENDTE BEGRIFF „ELEKTROWERKZEUG" BEZIEHT SICH Auf NETZBETRIEBENE ELEKTROWERKZEUGE (MIT NETZKABEL) UND Auf AKKUBETRIEBENE ELEKTROWERKZEUGE (OHNE NETZKABEL).

1. Arbeitsplatz-Sicherheit

a) Halten Sie ihren Arbeitsbereich sauber und gut beleucht. Unordnung und unbeuchete Arbeitsbereiche können zu Unfallen führen.

b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosi- onsgefahrddeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c)

Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs

fern. Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.

2. Elektrische Sicherheit

Vermeiden Sie Lebensgefahr durch elektrischen Schlag:

a) Der Anschlussstecker des Elektrowerk-zeuges muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden.Verwenden Sie keineAdapterstecker gemeinsam mitschutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nisse fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
d)
Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzu-oder um den Stecker aus der se zuziehen. Halten Sie das rinn von Hitze, Öl, scharfen oder sich bewegenden Gerä- Beschädigte oder verwickelte Kabel as Risiko eines elektrischen Schlages
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen

Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie stets aufmerksam, achten Sie daraufuf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

b)

Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen personal-sutzausrüstung wie Staubmaske, die Sicherheitsschuhe, Schutzhelm oder Schutz, je nach Art und Einsatz des Erkzeuges, verringert das Risiko von den.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissem Sie sich, dass das Elektrowerkzeug ausgeschelt ist, bevor Sie es an die Stromversorgung anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät bereits eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden

Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissem Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringn.

4. Verwendung und Behandlung des Elektrowerkzeugs

a) Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dazu bestimme Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und)sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lasst, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesen nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren.

Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfähig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehor, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

Gerätespezifische Sicherheitshinweise für Handkreissägen

Stellen Sie sicher, dass ausschließlich Personen über 16 Jahren das Gerät gemäß den Anweisungen in dieser Bedienungsanleitung in Betriebnehmen!

Hinweis: Verwenden Sie keine Schleifscheiben. Verletzungen und Sachbeschädigungen können die Folge sein.

Vermeiden Sie Lebensgefahr durch elektrischen Schlag:

Kontrollieren Sie regelmäßig den Zustand von Gerät, Netzkabel und den Netzstecker. Nehmen Sie Geräte mit derart beschädigten Teilen nicht mehr in Betrieb. Öffnen Sie niemals das Gerät. Beschädigte Geräte, Netzanschlussleitung oder Netzstecker bedeuten Lebensgefahr durch elektrischen Schlag. Lassen Sie Reparatur- oder Austauscharbeiten nur von der Servicestelle oder einer Elektrofachkraft durchführten.

Betreiben Sie das Gerät nicht, wenn es feucht ist, und auch nicht in feuchter Umgebung.
Schlieben Sie, wenn Sie im Freien arbeiten, das Gerät über einen Fehlerstrom (Fl)-Schutzschalter mit maximal 30mA Auslösestrom an. Verwenden Sie nur ein für den Außenbereich zugelassenes Verlangerungskabel.

Hinweis: Halten Sie das Netzkabel stets vom Wirkungskreis der Maschine fern und führen Sie es nach hintern von der Maschine weg.

VORSICHT! Vermeiden Sie Verletzungsgefahr:

a) Kommen Sie mit ihren Händen nicht in den Sägebereich und an das Sägeblett. Halten Sie mit ihrer zweiten Hand den Zusatzgriff oder das Motorgehäuse.
Wenn beide Hände die Kreissäge halten, kann das Sägeblatt diese nicht verletzen.
b) Greifen Sie nicht unter das Werkstück.
Die Schutzhaube kann Sie unter dem Werkstück nicht vor dem Sägeblatt schützen.
c) Passen Sie die Schnitt-Tiefe an die Dicke des Werkstücks an. Es sollte weniger als eine volle Zahnhohe unter dem Werkstück sightbar sein.
d) Halten Sie das zu saggende Werkstuck niemals in der Hand oder über dem Bein fest. Sichern Sie das Werkstück an einer stabilen Aufnahme. Es ist wichtig, das Werkstück gut zu befestigen, um die Gefahr von Körperkontakt, Klemmen des Sägeblattes oder Verlust der Kontrolle zu minimieren.
e) Halten Sie das Gerät nur an den isolierten Grifflächen, wenn Sie Arbeiten ausführren, bei denen das Schneiedewerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen können. Der Kontakt mit einer spannungsführenden Leitung setzen auch die metallenen Geräteile unter Spannung und führt zu einem elektrischen Schlag.
f) Verwenden Sie beim Längsschneiden immer einen Anschlag oder eineGPC Kantenführung. Dies verbessert die Schnittgenauigkeit und verringert die Mochlichkeit, dass das Sägeblatt klemmt.
g) Verwenden Sie immer Sägeblätter in der richtigen Höhe und mit passender Aufnahmebohrung. Sägeblätter, die nicht zu den Montageteilen der Säge passen, laufen unrund und führen zum Verlust der Kontrolle.
h) Verwenden Sie niemals beschädigte oder falsche Sägeblatt-Unterlegschei

ben oder-schrauben. Die Sägeblatt-Unterlegscheiben und - schrauben wurden speziell für ihre Säge konstruiert, für optimale Leistung und Betriebssicherheit.

Vermeiden Sie einen Rückschlag des Gerätes:

Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs der Säge. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschreiben, verhindert werden.

a) Halten Sie die Säge mit beiden Händen fest und bringen Sie ihre Arme in eine Stellung, in der Sie den Rückschlagkräften standhalten konnen. Halten Sie sich immer seitlich des Sägeblattes, nie das Sägeblatt in eine Linie mit ihrem Körper bringen. Bei einem Rückschlag kann die Kreissäge ruckwärts springen, jedoch kann die Bedienperson die Rückschlagkräfte beherrschen, wenn geeignete Maßnahmen getroffen wurden.
b) Falls das Sägeblatt klemmt oder das Sägen aus einem anderen Grund unterbrochen wird, setzen Sie den EIN-/AUS-Schalter los und halten Sie die Säge im Werkstoff ruhig, bis das Sägeblatt vollständig still steht. Versuchen Sie nie, die Säge aus dem Werkstück zu entfernen oder sie rückwärts zu ziehen, solange das Sägeblatt sich bewegt, sonst kann ein Rückschlag erfolgen. Finden Sie die Ursache für das Klemmen des Sägeblattes und beseitigen Sie diese durch geeignete Maßnahmen.
c) Wenn Sie eine Säge, die im Werkstück steckt, wieder starten sollen, zentrierten Sie das Sägeblatt im Sägespalt und überprüfen Sie, ob die Sägezähne nicht im Werkstück verhakt sind. Klemmt das Sägeblatt, kann es sich aus dem WerkstückHERE aus bewegen oder einen Rückschlag verursachen, wenn die Säge erneut gestartet wird.
d) Stützen Sie große Platten ab, um das Risiko eines Rückschlags durch ein klemmendes Sägeblatt zu vermindern. Große Platten können sich unter ihrem Eigengwicht durchbügen. Platten müssen auf beiden

Seiten, sowohl in Nähe des Sägospalts als auch am Rand, abgestützt werden.

e) Verwenden Sie keine stumpfen oder beschädigten Sägeblätter. Sägeblätter mit stumpfen oder falsch ausgerichteten Zähen verursachen durch einen zu engen Sägespalt eine erhöhte Reibung, Klemmen des Sägeblattes und Rückschlag.
f) Ziehen Sie vor dem Sagen die Schnitt-Tiefen- und Schnitt-Winkeleinstellungen fest. Wenn sich während des Sagens die Einstellungen verändern, kann sich das Sägeblatt verklichen und ein Rückschlag auftreten.
g) Seien Sie besonderss vorsichtig, wenn Sie einen „Tauschchnitt" in einen verborgenen Bereich, z.B. eine bestehende Wand, ausführten. Das eintauchende Sägeblatt kann beim Sägen in verborgene Objekte blockieren und einen Rückschlag verursachen.

Ursachen eines Rückschlags:

a) Ein Rückschlag ist die plötzliche Reaktion infolge eines hakenden, klemmenden oder falsch ausgerichteten Sägeblattes, die dazu führt, dass eine unkontrollierte Säge abhebt und sich aus dem Werkstück Heraus in Richtung der Bedienperson bewegt.
b) Wenn sich das Sägeblatt in dem sich schliebenden Sägespalt verhakt oder verklemmt, blockiert es, und die Motorkraft schlägt das Gerät in Richtung der Bedienperson zurück.
c) Wird das Sägeblatt im Sägeschnitt verdreht oder falsch ausgerichtet, konnen sich die Zähne der hinteren Sägeblattkante in der Oberfläche des Werkstücks verhaken, wodurch sich das Sägeblatt aus dem Sägespalt herausbewegt und die Säge in Richtung der Bedienperson zurückspringt.

Spezielle Sicherheitshinweise für Handkreissäge und Pendelschutzhaube

a) Überprüfen Sie vor jeder Benutzung, ob die Pendelschutzhaube einwandfrei schlieBt. Verwenden Sie die Sägenicht, wenn die untere Schutzhaube nicht frei beweglich ist und sich nichtsofort schlieBt. Klemmen oder bindesie die Pendelschutzhaube niemals in geöffneter Position fest. Sollte die Säge

unbeabsichtigt zu Boden fallen, kann die untere Schutzhaube verbogen werden. Öffnen Sie die Schutzhaube mit dem Rückziehhebel und stellen Sie safer, dass sie sich frei bewegt und bei allen Schnitt-Winkeln und -Tiefen weder Sägeblatt noch andere Teile berührt.

b) Überprüfen Sie die Funktion der Feder für die Pendelschutzhaube. Lassen Sie das Gerät vor dem Gebrauch warten, wenn Pendelschutzhaube und Feder nicht einwandfrei arbeiten. Beschädigte Teile, klebrige Ablagerungen oder Anhäufigungen von Spanen halten die andere Schutzhaube verzögt arbeiten.
c) Öffnen Sie die Pendelschutzhaube von Hand nur bei besonderen Schnitten, wie „Tauch- und Winkelschnitten". Öffnen Sie die Pendelschutzhaube mit dem Rückziehhebel 7a und halten Sie diesen los, sobald das Sägeblatt in das Werkstück eingedrungen ist. Bei allen anderen Sägearbeiten muss die untere Schutzhaube automatisch arbeiten.
d) Legen Sie die Säge nicht auf der Werkbank oder dem Boden ab, ohne dass die Pendelschutzhaube das Sägeblatt bedeckt. Ein ungeschütztes, nachlaufendes Sägeblatt bewegt die Säge entgegen der Schnittrichtung und sagt, was ihm im Weg ist. Beachten Sie darauf die Nachlaufzeit der Säge.

Spezielle Sicherheitshinweise für Handkreissäge und Spaltkeil

a) Verwenden Sie den für das eingesetzte Sägeblatt passenden Spaltkeil. Der Spaltkeil muss stärker als die Stammblattdicke des Sägeblatts, aber dürner als die Zahnbreite des Sägeblattes sein.
b) Justieren Sie den Spaltkeil wie in der Bedienungsanleitung beschreiben.
Falsche Stärke, Position und Ausrichtung konnen der Grund dazu sein, dass der Spaltkeil einen Rückschlag nicht wirsam verhindert.
c) Verwenden Sie immer den Spaltkeil, außer bei Tauchschnitten. Montieren Sie den Spaltkeil nach dem Tauchschnitt wieder. Der Spaltkeil stört bei Tauchschnitten und kann einen Rückschlag erzeugen.

d) Damit der Spaltkeil wirken kann, muss er sich im Sagespalt befinden.
Bei kurzen Schnitten ist der Spaltkeil unwirksam, um einen Rückschlag zu verhindern.
e) Betreiben Sie die Säge nicht mit verbogenem Spaltkeil. Bereits eine geringe Störung kann das Schlieben der Schutzhaube verlangsamen.

WARNING! Schützen Sie sich vor Laserstrahlung:

Schauen Sie nicht direkt in den Laserstrahl, bzw. in die Öffnung, aus der er austritt.

A WARNUNG! Das Betrachten des Laserausgangs 12a mit optischen Instrumenten (z.B. Lupe, VergroBerungsglasern, u.a.) ist mit einer Augengefahrung verbunden.
Richten Sie den Laserstrahl niemals auf reflektierende Flächen, Personen oder Tiere. Bereits ein kurzer Sichtkontakt mit dem Laserstrahl kann zu Augenschäden führen.

Batterien wechseln:

Öffnen Sie die Abdeckung des Batteriefachs mit einem passenden Kreuz-Schraubendreher (siehe Abb. G).
Entnehmen Sie die verbrauchten Batterien.
Setzen Sie zwei neue 1,5V Alkaline Batterien LR44 (z.B. GPA 76) gemäß Polung ein und

schrauben Sie die Abdeckung des Batteriefachs 10 wieder fest.

VORSICHT! Wenn andere als die hier angegebenen Bedienungs- oder Justiereinrichtungen benutzt, oder andere Verfahrensweisen ausgeführten werden, kann dies zu gefährlicher Strahlungs-exposition führen.

Soverhalten Sie sich richtig:

Ziehen Sie bei Gefahr sofort den Netzstecker aus der Steckdose.
Verwenden Sie das Gerät niemals zweckentfremdet.
Das Gerät muss stets sauber, trocken und frei von Öl oder Schmierfetten sein.
Bei stationärem Einsatz darf das Gerät nur an einem Sägetisch mit Wiederanlaufschutz betrieben werden.
Das Gerät nur eingeschaltet gegen das Werkstück führen.
Das Gerät beim Arbeiten immer vom Körper Wegfuhren.
Asbesthaltiges Materialarf nichtbearbeitert werden.
Die Schnittbahn muss oben und unter frei von Hindernissen sein.
Das Sageblatt darf nicht mehr als 3mm aus dem Werkstück herausragen.
Achten Sie beim Sagen stets darauf, dass nicht in Nagel, Schrauben usw. gesagt wird.
Mit dem Gerät nicht über Kopf arbeiten.
Das Sägeblatt vor Stöß und Schlag schützen und nicht verkanten.
Bremsen Sie nach dem Ausschalten das Sageblatt niemals zusammen ab.
Rissige, oder Sägeblätter, die ihre Form verändert haben, darüber nicht verwendet werden. HSS- (Hochleistungs-Schnellschnitt-Stahl) Sägeblätter darüber nicht verwendet werden.
Ziehen Sie vor allen Arbeiten an der Maschine, z.B. Einstellen der Grundplatte etc., immer den Netzstecker aus der Steckdose.
Entfernen Sie niemals Späne oder Splitter bei laufender Maschine.
Beim Bearbeiten von Holz oder Materialien, bei denen gesundheitsgeführrender Staub ent

steht, ist die Handkreissäge an eine passende, geprüfte Absaugvorrichtung anzuschreiben.

Verwenden Sie unbedingt die integrierten Schutz-einrichtungen der Handkreissäge, z.B. die Ein-schalsperfre 2 und die Pendelschutzhaube 7.
- Stellen Sie sichere, dass alle beweglichen Teile des Sägeblattschutzes ohne Klemmen Funktionieren und alle Einrichtungen, die das Verdecken des Sägeblattes bewirken, einwandfrei arbeiten.
Stellen Sie den EIN-/AUS-Schalter im handgebungfrhen Betrieb nicht fest.

Inbetriebnahme

Die Handkreissäge PHKS 66 verfügt über Intelligent Power Control.

Dieser automatische
Kraftnachschub
bewirkt, dass in einem

bestimmten Drehzahlbereich die Leistung auch beim Bearbeiten von härterem und widerstandsfähigerem Material konstant bleibt.

Ein- und ausschalten

Einschalten:

Drücken Sie die Einschaltspere [2] nach links oder rechts und halten diese gedrückt.
Betätigten Sie den EIN-/AUS-Schalter 3. Nachdem die Maschine angelaufen ist, können Sie die Einschalsperre 2 wieder loslassen.

Die Handkreissäge ist mit einem elektronischen Sanftanlauf aus

gestattet. Der Motor startet mit einer Verzogerung.

Ausschalten:

Lassen Sie den EIN-/AUS-Schalter 3 los.

Schnitt-Winkel einstellen

Sie konnen den Schnitt-Winkel mit Hilfe der Schnitt-Winkelskalo [12b] bestimmen.
Lösen Sie die Flügelschrauben/Klemmbolzenden Schnitt-Winkelvorwahl an beiden Seiten, stellen Sie den gewünschten Winkel an der

Schnitt-Winkelskala ein undziehen Sie die Flugelschraube/Klemmbolzen wieder fest.

Schnitt-Tiefe einstellen

Hinweis: Wir empfehlen, die Schnitt-Tiefe möglichst ca. 3 mm größter als die Materialstärke zu wahren. Dadurch erzielen Sie einen sauberen Schnitt.

Lösen Sie den Schnellspanhebel der Schnitt-Tiefenvorwahl 5, stellen Sie die gewünschte Schnitt-Tiefe an der Skala 19 ein undziehen Sie den Schnellspanhebel wieder fest.

- Parallelanschlag einstellen

Lösen Sie die Flügelschraube 13 an der Grundplatte 8 und setzen Sie den Parallelanschlag 15 in die Parallelanschlagaufnahme 14 ein. Ziehen Sie die Flügelschraube 13 wieder fest.

- Laser ein-/ausschalten

Einschalten:

Schieben Sie den EIN-/AUS-Schalter Laser [1] auf "I".

Ausschalten:

Schieben Sie den EIN-/AUS-Schalter Laser [11] auf "O".

Hinweis: Sollten die Batterien verbraucht sein, ersetzen Sie sie durch zwei 1,5V Alkaline Batterien LR44 (z.B. GPA 76).

- Handhabung der Handkreissäge

1. Maschine - wie unter «Ein- und ausschalten « beschreiben - einschalten und dann mit der vorderen Kante der Grundplatte auf das Material setzen.
2. Richten Sie die Maschine am Parallelanschlag 15 oder an einer aufgezeichneten Linie bzw. am Laser aus.
3. Halten Sie die Maschine mit beiden Händen

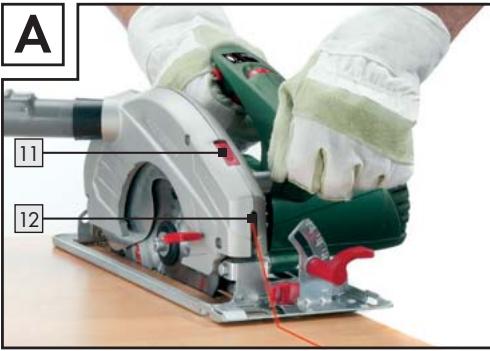

an den Griffen (siehe Abb. A) und sagen Sie mit mächtigem Druck.

Drehzahl einstellen

Drehen Sie das Stellrad 1 in die gewünschte Drehzahlstufe (Pfeilmarkierung ) (1 = kleinste Drehzahl/6 = größte Drehzahl):

Orientieren Sie sich an den nachfolgenden, unverbindlichen Einstellungen bzw. passen Sie die Drehzahl am Stellrad [1] individuell entsprechend an.

Material	Drehzahl-stufe
Hart- und Weichholz (Vollholz) in Quer- und Längsschnitten	6
Spanplatten, Hartfaserplatten	6
Spanplatten	6
Tischlerplatten, Sperrholz	6
beschichtete und furnierte Platten	6
PVC-Platten	3-5
Acrylgasplatten, Plexiglas	2-4
Aluminium-Platten	4-6
Aluminium-Profile	4-6
Gipskartonplatten	1-2
Steinwollplatten	1-2
zementgebundene Spanplatten	1-2

Die Umlaufgeschwindigkeit beträgt bei minimaler bzw. maximaler Drehzahl ca.:

Stufe	U/min	Meter/Sek
1	2200	21,8
6	5200	51,7

Beachten Sie, dass die Schnittgeschwindigkeit durch unschließlich Sägeblätter, Materialien sowie abhängig von ihrer Vorschubkraft immer geringer ist als die Umlaufgeschwindigkeit (UGS) im Leerlauf.

- Spanabsaugung anschließen

Stecken Sie den Adapter zur Staubabsaugung in den Spanauswurf 17.
SchlieBen Sie eine zugelassene Staub- und Spanabsaugung an (siehe Abb. A).

Sägeblatt wechseln

A WARNUNG! Spindelarretierung nur bei gezogenem Netzstecker betätigten!

1. Entfernen Sie zunachst den Parallelanschlag [15], indem Sie die Flügelschraube [13] loseN.
2. Setzen Sie die Schnitt-Tiefe (mittels Flügelschraube Schnitt-Tiefenvorwahl 5) auf die minimalste Position, 0mm .
3. Schwenken Sie die Pendelschutzhaube mit Hilfe des Rückziehhebels zurück und stellen Sie das Gerät ab.

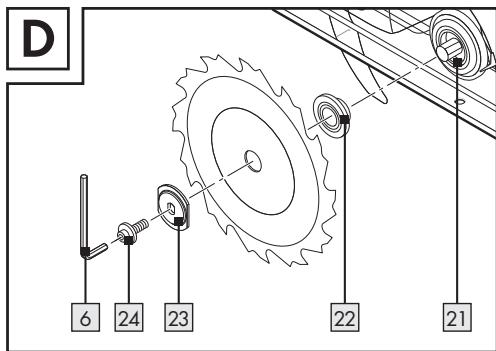

4. Betätigten Sie die Spindelarretierung 4 (bis sie einrastet) und losen Sie mit dem Innensechkantschluss die Spannschaube 24. Nehmen Sie jetzt die Spannschaube mit Scheibe 24 und den Spannflansch ab (siehe auch Abb. D).
5. Sägeblatt abnehmen.
6. Einbau des Sägeblattes entsprechend in umgekehrter Reihenfolge wie beschrieben vornehmen.
7. Betätigen Sie die Spindelarretierung [4] (bis sie einrastet) undziehen Sie mit dem Innensechkantschluss die Spannschraube [24] fest.

A WARNUNG! Der Pfeil auf dem Sägeblatt muss mit dem Drehrichtungspfelil (Laufrichtung, am Gerät markiert) übereinstimmen.

Stellen Sie sicher, dass das Sägeblatt für die Spindeldrehzahl des Werkzeuges geeignet ist.

Spaltkeil ausbauen und einstellen

A WARNUNG! Der Abstand zwischen Spaltkeil 16 und Sägeblatt darf nicht größter als 5 mm sein. Sollte der Spaltkeil z.B. für Tauchschnitte entfern't werden sein, muss beim Einsetzen des Spaltkeils dieser Abstand unbedingt eingehalten werden (s. Abb. F).

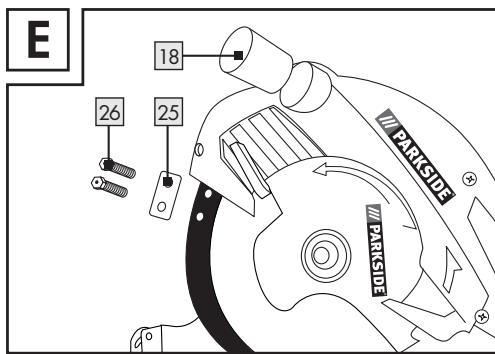

Spaltkeil ausbauen (siehe auch Abb. E):

1. Die Flügelschraube der Schnitt-Tiefenvorwahl [5] lösen und die Kreissäge bis zum Anschlag nach oben schwenken; die Spaltkeilbefestigung [25] wird freiogegeben.
2. Befestigungsschrauben 26 herausschrauben und den Spaltkeil 16 entnehmen.

A WARNUNG! Nach dem Tauchschnitt für weitere Arbeiteten den Spaltkeil 16 unbedingt wieder einbauen.

Spaltkeil einstellen (siehe auch Abb. F):

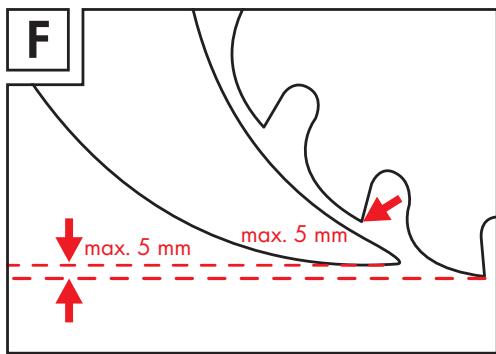

Den Abstand zwischen Spaltkeil 16 und Zahnkranz des Sägeblattes auf max. 5 mm und zwischen Spaltkeilspitze und tiefstem Punkt des Sägeblattes auf max. 5 mm einstellen.

Berücksichtigten Sie die Abstände, wie in Abb. F dargestellt.

Tipps und Tricks

Verwenden Sie je nach Schnitt-Winkel die Schnitt-Winkelskala [12b]: Rechtwinkliger Schnitt = Markierung 0^ , 45^ -Schnitt = Markierung 45^ .
Ein AusreiBen der Schnittkante bei empfindlichen Oberflächen, z.B. beschichteten Spanplatten oder Turen, vermeiden Sie, indem Sie ein Kreppband auf die Schnitlinie kleben. Dies hat ferner den Vorteil, dass sich auf dem Kreppband auch better anziehnen{lsst als auf einer glatten Oberfläche. Noch wirkungsvoller vermeiden Sie ein AusreiBen der Schnittkante durch ein aufgespanntes dunnes Holz, das mitgesagt wird.

Wartung und Reinigung

A WARNING! VERLETZUNGSGEFAHR!

Bevor Sie Arbeiten am Gerät durchführren, ziehen Sie immer den Netzstecker aus der Steckdose.

Reinigen Sie das Gerät nach Abschluss der Arbeit.
Verwenden Sie zur Reinigung des Gehäuses ein Tuch und keinesfalls Benzin, Lösungsmittel oder Reiniger.

Service

A WARNUNG! Lassen Sie Ihr Gerät nur von qualifiziertem Fachpersonal und nur mit Originalersatzteilen repa-rieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
A WARNUNG! Lassen Sie den Aus-tausch des Steckers oder der Anschluss-leitung immer vom Hersteller des Elektrowerkzeugs oder seinem Kundendienst ausführren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

Garantie

Sie erhalten auf these Gerät 3 Jahre Gar- tantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.itte bewahren Sie den Kassenbon als Nachweis fur den Kauf auf.itte setzen Sie sich im Garantiefall mit ihrer Servicestelle Telefonisch in Verbindung.Nur so kann eine kostenlose Einsendung ihrer Ware gewährleistet werden. These Garantie gilt nur gegenüber dem Erstkäufer und ist nicht übertragbar.

Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Verschleißteile oder für Beschädigungen an zerbrechlichen Teilen, z.B. Schalter oder Akkus. Das Produkt ist ledigious für den privaten und nicht für den gewerblichen Gebrauch bestimmt.

Bei missbrächlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihr gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt.

DE

Schraven
Service- und Dienstleistungs GmbH
Gewerbering 14

Tel.: [phone] (14 Ct/Min. aus dem dt. Festnetz ggf. abweichende Preise aus den Mobilfunknetzen)

Fax: [phone]

e-mail: [e-mail]

AT

Kompennass Service Österreich

Tel.: [phone] (0,20 EUR/min.)

e-mail: [e-mail]

CH

Die Verpackung besteht aus umwelt-. freundlichen Materialien. Sie kann in den ortlichen Recyclebehältern entsorgt werden.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2002/96/EC müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei ihrer Gemeinde- oder Stadtverwaltung.

Werfen Sie Batterien/Akkus nicht in den Hausmüll!

Batterieentsorgung

Batterien,müssen gemäßRichtlinie2006/66/EC recycelt unddürfen nicht imHausmull entsorgt werden. Jeder Verbraucher ist gesetzlich verpflichtet,alle

Batterien und Akkus bei einer Sammelstelle seiner Gemeinde/seines Stadtteils oder im Handel abzugegeben.

- Konformitätserklarung/ Hersteller C€

Wir, Komperna GmbH, Dokumentenverantwortlicher: Herr Dennis Dohm, Burgstr. 21, D-44867 Bochum, Deutschland, erklärern hiermit dass这点 Produkt mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien übereinstimm:

Maschinenrichtlinie 2006/42/EC

EG-Niederspannungsrichtlinie 2006/95/EC

EN60745-1

EN60745-2-5

EN60825-1

Elektromagnetische Verträglichkeit 2004/108/EC

EN55014-1

EN55014-2

EN61000-3-2

EN61000-3-3

EN61000-6-1

EN61000-6-3

Typbezeichnung der Maschine: Handkreissäge PHKS 66

Herstellungsjahr: 12-2009

Bochum, 31.12.2009

Hans Kompernaβ - Geschäftsführer -

Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.

IAN38181

KOMPERNASS GMBH

Burgsstraße 21

D-44867 Bochum
