BEDIENUNGSANLEITUNG KH 3021 JIGSAW PARKSIDE

Bedienungs- und Sicherheitshinweise

IT CH

SEGHETTO A PENDOLO

Klappen Sie vor dem Lesen die beiden Seiten mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

FR CH

Siebenotigen·Ilvoufsaut·Viservono·Uhebtnodig:

Einleitung

Bestimmungsgemäß Gebrauch. 6
Ausstattung. 6
Lieferumfang. 7
Technische Daten . 7

Allgemeine Sicherheitschinweise für Elektrowerkzeuge

1. Arbeitsplatz-Sicherheit.. 7
2. Elektrische Sicherheit. 8
3. Sicherheit von Personen . 8
4. Verwendung und Behandlung des Elektrowerkzeugs.. 9

Gerätespezifische Sicherheitsinweise für Pendelhubstichsagen. 9

Originalzubehör/-zusatzgeräte.

Inbetriebnahme

Informationen zu Sägeblättern.
Sageblatt montieren/wechseln. 10
SpanreiBschutz montieren.
Parallelanschlag montieren. 11
Spanabsaugung anschließen.

Bedienung

Schnittwinkel einstellen . 11
Hubzahl einstellen.
Pendelhub einstellen . 11
Einschalten/Ausschalten.

Wartung und Reinigung

Wartung. 12
Reinigung. 12

Service . 12
Garantie . 12
Entsorgung
Konformitätserklarung/Hersteller.

In dieser Bedienungsanleitung / am Gerät werden folgende Piktomagramme verwendet:
	Bedienungsanleitunglesen!		Schutzklasse II
	Warn- und Sicherheitshinweise beachten!		Tragen Sie einen Gehörschutz, eine Atem-/ Staubschutzmaske, eine Schutzbrille und Schutzhandschuhe.
	Vorsicht vor elektrischem Schlag! Lebensgefahr!		Kinder vom Elektrowerkzeug fernhalten!
	Explosionsgefahr!		Nur zur Verwendung in Innenräumen!
V~	Volt (Wechselspannung)		Lebensgefahr durch elektrischen Schlag bei beschädigtem Netzkabel oder -stecker
W	Watt (Wirkleistung)		Entsorgen Sie Verpackung und Gerät umweltgerecht!

Pendelhubstichsäge PPHSS 730 SE

- Einleitung

Machen Sie sich vor der ersten Inbetriebnahme mit den Funktionen des Gerätes vertraut und informieren Sie sich über

den richtigen Umgang mit Elektrowerkzeugen. Lesen Sie hierzu die nachfolgende Bedienungsanleitung. Bewahren Sie diese Anleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte ebenfalls aus.

Bestimmungsgemäßer Gebrauch

Das Gerät ist für gerade und kurzige Schnitts sowie Gehrungsschnitten an kantigen Werkstücken aus Kunststoff, Holz und Metall geeignet. Das Gerät ist ausschließlich für den privaten Gebrauch in trockenen Räumen zugelassen. Beachten Sie die Hinweise zu Sägeblatttypen.Eine andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entwickelte Schäden übernimmt der Hersteller keine Haftung.

Ausstattung

1	Knaufgriff
2	EIN-/AUS-Schalter (arretierbar)
3	Gehäuse
4	Stellrad Drehzahlvorwahr
5	Netzkabel
6	Belüftungsgitter
7	Absaugstutzen
8	Absaugkanal (siehe Abb. B)
9	Bodenplatte aus Leichtmetall
10	Gleitschuh (abnehmbar)
11	Klemmschraube
12	Pendelhubschalter
13	Führungsrolle
14	Sägeblatt
15	Einschuböffnungen (inklusive Feststellschraube)
16	Spanreiβschutz
17	Berührschutz
18	Schnellspannfutter
19	Parallelanschlag
20	Innensechskantschlüssel
21	Arretierstift (siehe Abb. B)

- Lieferumfang

-Absaugstutzen
-Innensechskantschlussel
- SpanreiBschutz

1 Parallelanschlag
1 Bedienungsanleitung

2 Sägelätter zur Holzbearbeitung
1 Sägeblatt zur Metallbearbeitung

- Technische Daten

Stichsäge:

Nennspannung: 230V 50Hz

Aufnahmeleistung: 730W

Leerlauf-Hubzahl: max. n_0600 - 2900^-1

Schnitttiefe: max. 1 10 mm

Pendelhub: 3 Stufen und

Feinschnitt-Einstellung

Schragschnitte: 0-45° links/rechts

Schutzklasse: II/回

Parkside PPHSS 730 SE

230V 50Hz

730W

Feinschnitt-Einstellung

0-45° links/rechts

1/

Gerausch- und Vibrationsinformationen:

Messwerte ermittelt entsprechend EN 60745.

Der A-bewertete Schalldruckpegel des Gerätes beträgt typischerweise 90 dB (A). Unsicherheit

K = 3 dB. Der Geräuschpegel beim Arbeitsen kann

101 dB (A) überschreiben.

Gehorschutz fragen!

Bewertete Beschleunigung, typischerweise:

Hand-/Armvibration a_h = 6,268 ~m / s^2

Unsicherheit K = 1,5m / s^2

WARNUNG! Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Gerätevergleich verwendet werden.

Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektrowerkzeugs verändern und kann in manchen Fällen über dem in diesen Anweisungen angegebenen Wert liegen. Die Schwingungsbelastung konnte unterschätzt werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendet wird.

Hinweis: Für eine genaue Abschätzung der Schwingungsbelastung während eines bestimmten Arbeitszeitraumes sollenen auch die Zeiten berücksichtigt werden, in denen das Gerä abgeschelt ist oder bereits lauft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

A WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen.

Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

BEWAHREN SIE ALLE SICHERHEITSHINWEISE UND ANWEISUNGEN FÜR DIE ZUKUNFT Auf. DER IN DEN SICHERHEITSHINWEISEN VERWENDETE BEGRIFF „ELEKTROWERKZEUG" BEZIEHT SICH Auf NETZBETRIEBENE ELEKTROWERKZEUGE (MIT NETZKABEL) UND Auf AKUBETRIEBENE ELEKTROWERKZEUGE (OHNE NETZKABEL).

1. Arbeitsplatz-Sicherheit

a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeuchte Arbeitsbereiche können zu Unfallen führen.

b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefahrder Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c)

Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs

fern. Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.

2. Elektrische Sicherheit

Vermeiden Sie Lebensgefahr durch elektrischen Schlag:

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden.Verwenden Sie keineAdapterstecker gemeinsam mitschutzgeberdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit ge- erdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nisse fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
d)
Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuoder um den Stecker aus der se zuziehen. Halten Sie das rinn von Hitze, Öl, scharfen oder sich bewegenden Gera-Beschädigte oder verwickelte Kabe as Risiko eines elektrischen Schlages:
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht

vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie stets aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzaurüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewisern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen, es aufnehmen oderragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät bereits eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
9) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

4. Verwendung und Behandlung des Elektrowerkzeugs

a) Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dazu bestimme Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und)sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lasst, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt

ist. Lassen Sie beschädigte Teile vordem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehor, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

Gerätespezifische Sicherheitshinweise für Pendelhubstichsägen

Um Verletzungs- und Brandgefahr sowie Gesundheitsgeführungen zu vermeiden:

Sichern Sie das Werkstück. Benutzen Sie Spannvorrichtungen / Schraubstock, um das Werkstück festzuhalten. Es ist damit sicherer gehalten, als mit ihrer Hand.
Führer Sie das Elektrowerkzeug nur eingeschaltet gegen das Werkstück. Es besteht sonst die Gefahr eines Rückschlages.
Halten Sie die Hände vom Sägebereich fern. Greifen Sie nicht unter das Werkstück. Bei Kontakt mit dem Säeblatt [14] besteht Verletzungsgefahr.
Achten Sie darauf, dass die Bodenplatte 9 beim Sagen aufliegt.
Ziehen Sie bei Gefahr sofort den Netzstecker aus der Steckdose.
Fuhren Sie das Netzkabel immer nach hinten vom Gerät weg.

A WARNUNG! GIFTIGE DÄMPFE!

Die durch die Bearbeitung entstehenden schädlichen/giftigen Stäube stellen eine Gesundheitsgeführung für die Bedienperson oder in der Nähe befindliche Personen dar.

Tragen Sie Schutzbrille und Staubschutzmaske!

Vermeiden Sie das Sagen von gesundheitsschädlichen Materialien.
Asbesthaltiges Materialarf nichtbearbeitert werden.Asbest gilt alskrebserlegend.
Schlieben Sie bei längerem Bearbeiten von Holz und insbesondere wenn Materialien bearbeitet werden, bei denen gesundheitsgefahrnde Stäube entstehen, das Gerät an eine geeignete Staubabsaugvorrichtung an.
Sorgen Sie für ausreichende Belüfung.
Bearbeiten Sie keine angefeuchteten Materialien oder feuchte Flächen.
Schalten Sie nach Beendigung des Arbeitsvorgangs das Elektrowerkzeug aus undziehen Sie das Sägeblatt 14 erst dann aus dem Schnitt, wenn这点 zum Stillstand gekommen ist.
Bremsen Sie das Sägeblatt [14] nach dem Ausschalten nicht durch seitliches Gegendrücken ab. Das Sägeblatt [14] kann beschädigt werden, brechen oder einen Rückschlag verursachen.
- Verwenden Sie nur unbeschädigte und einwandfreie Sägeblätter. Verbogene und stumpfe Sägeblätter können brechen oder einen Rückschlag verursachen.
Das Gerät muss stets sauber, trocken und frei von Öl oder Schmierfetten sein.

- Originalzubehör/-zusatzgeräte

Benutzen Sie nur Zubehör und Zusatzgeräte, die in der Bedienungsanleitung angegeben sind. Der Gebrauch anderer als in der Bedienungsanleitung empfohlener Einsatzwerkzeuge oder anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.

Inbetriebnahme

Informationen zu Sägeblättern

Die Parkside-Grundausstattung beinhaltet bereits Sägeblätter für Hauptanwendungen in Holz und Metall.

Schnitte in Weichholz (grüne Pfeilmarkierung)

1 Holzsägeblatt für saubere

Schnitte in Weichholz (orangene Pfeilmarkierung)

1 Spezialsagelblatt fur Metalle bis 3 mm (arze Pfeilmarkierung)

Hinweis: Verwenden Sie ein geeignetes Kuhlmittel, z.B. Schneidöl. Dies erhöht die Lebensdauer und Standzeit des Metallsägeblattes.

Es sind für jeder Einsatzzweck optimierte Sägeblätter im Handel erhältlich. Sie können jedem Sägeblatt verwenden, vorausgesetzt, es ist mit der passenden Aufnahme (Einnockenschaft) versehen.

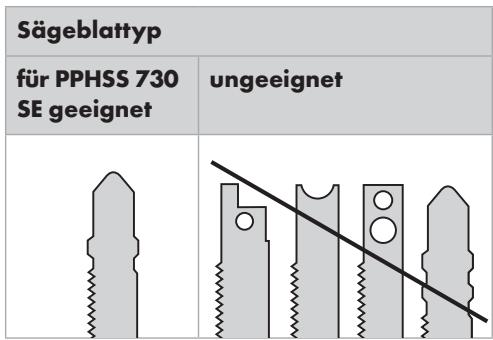

Sägeblatt montieren/wechseln

A WARNUNG! Ziehen Sie vor allen Arbeiten am Gerät den Netzstecker aus der Steckdose. Andernfalls droht Verletzungsgefahr.

Drehen Sie das Schnellspannffutter und halten Sie es gedreht.
Drücken Sie das benöttige Sägeblatt bis zum Anschlag in das Schnellspannffutter 18.

Das Sägeblatt 14 rastet ein.
Das Sägeblatt 14 muss sich in der Führungsrolle 13 befinden.
Lassen Sie das Schnellspannfutter [18] los, es muss in seine Ausgangsposition zurückkehren. Das Sageblatt [14] ist verriegelt.

- SpanreiBschutz montieren

Ziehen Sie den Gleitschuh 10 von der Bodenplatte 9 ab.
Stecken Sie den SpanreiBschutz 16 von unter in die Bodenplatte 9 und schieben ihn in die vorgesehenen Nuten. Der SpanreiBschutz kann ein AusreiB der Oberfläche verhindern.

- Parallelanschlag montieren

Der Parallelanschlag [19] kann links oder rechts am Gerät befestigt werden (siehe Abb. A).

Lösen Sie die beiden Schrauben der Einschub-Öffnungen [15].
Schieben Sie den Parallelanschlag in die Einschuböffnungen 15.
- Schrauben Sie die beiden Feststellschrauben wieder fest.

- Spanabsaugung anschließen

Stecken Sie den Absaugstutzen in den Absaugkanal bis dieser einrastet.
Schlieben Sie eine zugelassene Staub- und Spanabsaugung an den Absaugstutzen [7] an (siehe Abb. C).

Bedienung

Schnittwinkel einstellen

Lösen Sie die Klemmschraube [11] mit dem Innensechskantschlüssel [20].
Stellen Sie den Schnittwinkel 0^ / 15^ / 30^ / 45^ (links/rechts) an der Bodenplatte 9 ein. Die eingeprägten Markierungen entsprehen den Vertiefungen zur Schnittwinkeleinstellung. Das Gehäuse besitzt einen Arretierstift 21 (siehe Abb.B), der in die jeweiligen Vertiefungen einrasten muss.
Drehen Sie die Klemmschraube [11] mit dem Innensechskantschluss [20] fest.

Hubzahl einstellen

Stellen Sie mit dem Stellrad Drehzahlvorwahr die gewünschte Hubzahl ein.
Ermitteln Sie die optimale Einstellung möglichst immer vorher durch einen praktischen Versuch.

- Pendelhub einstellen

Sie konnen mit dem Pendelhubschalter die Pendelbewegung des Sägeblattes 14 einstellen. Ohne Pendelbewegung (Stellung "0" ) erzielen Sie feine und saubere Schnittkanten. Stellen Sie bei dūnnen Werkstücken den Pendelhub ab. Mit aktiviertem Pendelhub (Stellung 1-3) erzielen Sie einen zunehmend schnulleren Arbeitsportschrift.

Ermitteln Sie die optimale Einstellung möglichst immer vorher durch einen praktischen Versuch.

Einschalten/Ausschalten

4 GEFAHR! Vergewisern Sie sich vor dem Anschluss an den Netzstrom, dass dieser vorschriftsmäßig mit 230V 50Hz und mit einer 16A-Sicherung ausgestellt ist!

Einschalten:

Schieben Sie den EIN-/AUS-Schalter 2 auf die Position _·^^ , bis dieser einrastet.

Ausschalten:

Drücken Sie den hinteren Teil des EIN-/AUS-Schalters [2].

Wartung und Reinigung

Wartung

Wechseln Sie das Sägeblatt [14] aus, sobald dessen Zahnung stumpf ist und damit keine einwandfrei Sägerarbeit mehr durchführbar ist.

Reinigung

Führer Sie die Reinigung des Gerätes im Anschluss an ihre Sägerarbeit durch.
Entfernen Sie Verschmutzungen (z.B. durch Sagespane). Verwenden Sie ein trockenes Tuch.

Service

4 Warnings! Lassen Sie ihre Geräte nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
A!WARNUNG! Lassen Sie den Aus-tausch des Steckers oder des Netzkabels immer vom Hersteller des Gerätes oder seinem Kundendienst ausführren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

Garantie

Sie erhalten auf这点 Gerät 3 Jahre Gar- tantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.itte bewahren Sie den Kassenbon als Nachweis für den Kauf auf.itte setzen Sie sich im Garantiefall mit Ihrer Servicestelle Telefonisch in Verbindung.Nur so kann eine kostenlose Ein-. sendung ihrer Ware gewährleistet werden. These Garantie gilt nur gegenüber dem Erstkäufer und ist nicht übertragbar.

Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Verschleiße oder für Beschädigungen an zerbrechtlichen Teilen, z. B. Schalter oder Akkus. Das Produkt ist ledigious für den privaten und nicht für den gewerblichen Gebrauch bestimmt.

Bei missbrächlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihr gesetzlichen Rechte werden durch diese Garantie nicht eingeschrankt.

DE

Schraven

Service- und Dienstleistungs GmbH
Gewerbering 14

(14 Ct/Min. aus dem dt. Festnetz ggf. abweichende Preise aus den Mobilfunknetzen)

Fax: [phone]

e-mail: [e-mail]

AT

Kompennass Service Österreich

Tel.: [phone] (0,20 EUR/min.)

e-mail: [e-mail]

CH

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclungstellen entsorgen konnen.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2002/96/EC über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden. Geben Sie das Gerät über die angebotenen Sammeleinrichtungen zurück.

Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfaren Sie bei ihrer Gemeinde- oder Stadtverwaltung.

Konformitätserklarung/ Hersteller €

Wir, Kompernaß GmbH, Burgstr. 21, D-44867 Bochum, Deutschland, erklären hiermit für diesen Produkt die Übereinstimmung mit folgenden EG-Richtlinien:

Maschinenrichtlinie (89/392/EC), (91/368/EC), (93/44/EC)

EG-Niederspannungsrichtlinie (2006/95/EC)

Elektromagnetische Verträglichkeit (89/336/EC), (92/31/EC)

Bezeichnung des Produktes: Parkside Pendelhubstichsäge PPHSS 730 SE

Bochum, 31.10.2009

Hans Kompernaß - Geschäftsführer -

Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.
