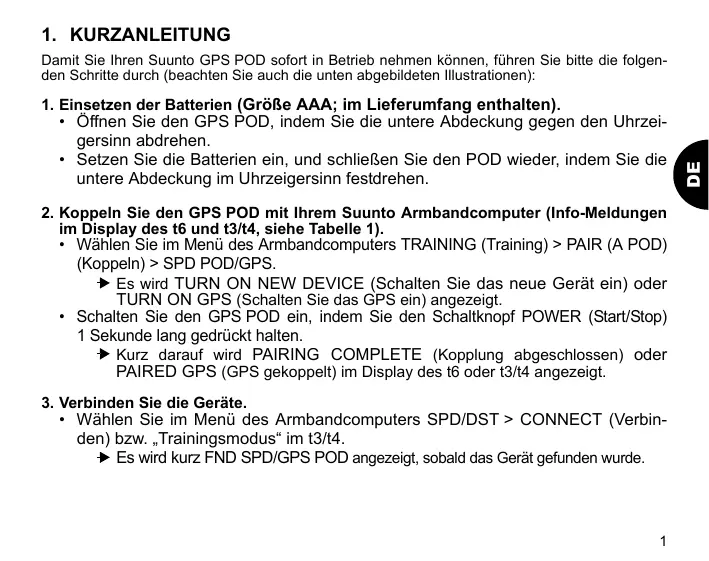

BEDIENUNGSANLEITUNG GPS POD SUUNTO

Damit Sie ihren Suunto GPS PODsofar in Betriebnehmenkonnen,führtenSiebitte die folgenden Schritte durch (beachten Sie auch die unter abgebildeten Illustrationen):

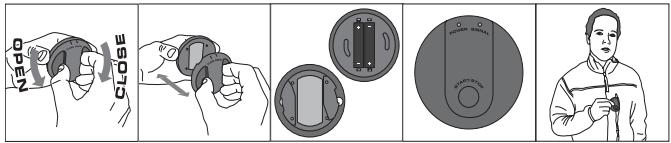

1. Einsetzen der Batterien (Größe AAA; im Lieferumfang enthalten).

• Offnen Sie den GPS POD, indem Sie dieunte Abdeckung gegen den Uhrzeigersinn abdrehen.
• Setzen Sie die Batterien ein, und schließen Sie den POD wieder, indem Sie dieunte Abdeckung im Uhrzeigersinn festdrehen.

2. Koppeln Sie den GPS POD mit ihrem Suunto Arbandcomputer (Info-Meldungen im Display des t6 und t3/t4, siehe Tabelle 1).

• Wahlen Sie im Menu des Armbandcomputers TRAINING (Training) > PAIR (A POD) (Koppeln) > SPD POD/GPS.
  Es wird TURNS ON NEW DEVICE (Schalten Sie das neue Gerät ein) oder TURNS ON GPS (Schalten Sie das GPS ein) angezeigt.
• Schalten Sie den GPS POD ein, indem Sie den Schaltknopf POWER (Start/Stop) 1 Sekunde lang gedrück halten.
  Kurz daraufwird PAIRING COMPLETE (Kopplung abgeschlossen) oder PAIRED GPS (GPS gekoppelt) im Display des t6 oder t3/t4 angezeigt.

3. Verbinden Sie die Geräte.

• Wahlen Sie im Menu des Armbandcomputers SPD/DST > CONNECT (Verbinden) bzw. „Trainingsmodus" im t3/t4.
  Es wird kurz FND SPD/GPS POD angezeigt, sobald das Gerät gefunden wurde.

4. Lassen Sie den POD eine GPS-Verbindung finden (im Freien).

• Nehmen Sie den POD mit ins Freie, und achten Sie daraufuf, dass die Oberseite in Richtung Himmel besteht. Warten Sie, bis die zunachst schnell blinkende, grüne LED langsamter blinkt (1/Sek.). Dies kann bis zu 60 Sekunden dauern. jetzt hat der POD eine Satellitenverbindung gefunden, und Ihr Armbandcomputer zeigt Geschwindigkeits- und Streckeninformationen im SPD/DST-Modus (Geschwindigkeits-/Streckenmodus) an.

2. VERWENDUNG DES GPS POD

Der Suunto GPS POD ist ein Zusammenarbeit für Suunto Arbandcomputer, die ANT kompatibel sind. Diese leichte, drahtlose Geschwindigkeits- und Streckensensor ist der perfekte Begleiter für Outdoor-Sportarten. Sie können in mithilfe einer textilen Armetasche oder eines praktischen Clips an Ihr dem Oberkörper befestigen (beides im Lieferumfang enthalten). Die einzelnen Bestandteile des Lieferumfangs sind rechts abgebildet.

2.1. KOPPLUNG DES ARMBANDCOMPUTERS

Sie müssen den GPS POD nur einmal mit ihrer SUUNTO-Arbandcomputer koppeln. Nach erfolglicher Kopplung zeigt Ihr Arbandcomputer einen neuen Modus an, und darüber SPD/ DST (Geschwindigkeit/Strecke), in dem Sie alle Geschwindigkeits- und Streckeninformationen ablesen können. Die Instruktionen zur Kopplung finden Sie oben in der Kurzanleitung.

Sollte das Koppeln fehlschlagen, keht der Armbandcomputer in das Kopplungsmenu zureck (nachdem er 15 bis 30 Sekunden lang versucht hat, die Kopplung durchzuführen). Es wird eventuell kurz NO DEVICES FOUND (Keine Geräte gefunden) angezeigt. Stellen Sie safer, dass keine anderen, aktivierten PODs oder Herzfrequenzmesser in der Höhe sind, und versuchen Sie es erneut.

HINWEIS: Aufgrund von Bildschirmeinschrankungen gibt es Unterschiede zwischen den Info-Meldungen der verschiedenen Suunto-Armbandcomputer-Modelle.

Tabelle 1: Info-Meldungen der Armbandcomputer

Erläuterungen zu den Meldungen	Suunto t6	Suunto t3/t4
Externes Gerät einschalten	TURN ON NEW DEVICE	TURN ON GPS
Kopplung erfolgreich	PAIRING COMPLETE	PAIRED GPS
Gerätename	SPD POD	GPS POD
Gerät gefunden (koppelt/verbindet)	FOUND SPD POD	FND GPS POD
Gerät nicht gefunden (koppelt/verbindet)	NO DEVICES FOUND	-

2.2. ANBRINGEN DES PODS AN IHREM OBERKÖRPER

Bringen Sie das GPS POD so an, dass die Oberseite, an der sich die Antenne, der Einschaltknopf und die LEDs befinden, nach oben in Richtung Himmel zeigen (siehe Abbildung rechts).

• Verwenden Sie die Armtasche, die im Lieferumfang des GPS PODs enthalten ist, um den POD an Ihr dem Arm zu befestigen (siehe Abbildungen 1 und 2 unter).
• Verwenden Sie den Clip, um den POD an einem der Tragegurte Ihres Rucksacks zu befestigen (siehe Abbildungen 3 bis 4 unter).
• Sie können den POD auch in ihre Brusttasche stecken (siehe Abbildung 5). Hier kann das GPS-Signal jedoch gestört werden, und es kann zu einer fehlerhaften Geschwindigkeits- und Streckenmessung kommt, wenn die Oberseite des PODs nicht in Richtung Himmel zeigt.

2.3. AKTIVIERUNG DES PODS

Halten Sie den Start-/Stop-Knopf solange gedrückt, bis die grüne LED zu blinken beginnt.
- Zur Deaktivierung halten Sie den Knopf solange gedrückt, bis die LED-Anzeige erlischt.

Nach der Deaktivierung bleibt das GPS 2 Stunden lang im Standby-Modus, sodass die Satellitenverbindung Schneller gefunden wird und man die Möglichkeit hat, die Streckenmessung der vorherigen Aktivität fortzusetzen.

2.4. VERBINDUNG DES POD MIT DEM ARMBANDCOMPUTER

Immer wenn der POD aktiviert wird oder die Verbindung unterbrochen wurde, müssen Sie den POD erneut mit dem Armbandcomputer verbinden.

• t6: Wahlen Sie im Menu Ihr Armbandcomputers SPD/DST (Geschwindigkeit/Strecke) > CONNECT (Verbinden), oder halten Sie den Alt/Back-Knopf gedrückt, bis der Text CONNECT (Verbinden) angezeigt wird.
• t3/t4: Zum Verbinden drucken Sie den MODE-Knopf. Der Trainingsmodus bzw. der Geschwindigkeits- und Streckenmodus wird aufgerufen und die Verbindung automatisch hergestellt.

FOUND GPS POD (GPS POD gefunden) wird angezeigt, sobald der Armbandcomputer den POD gefunden hat.
Wird NO DEVICES FOUND (Keine Geräte gefunden) angezeigt (Suunto t6) oder Sie erhalten keine Meldung und keine Geschwindigkeits- und Streckeninformationen (Suunto t3 und t4), prüfen Sieitte Batteriestandsanzeige. Leuchtet die rote LED, kann die Verbindung nicht hergestellt werden. Nehmen Sie einen Batteriewechsel vor, und versuchen Sie es erneut.

Wenn der POD 15 Minuten lang kein Satellitensignal empfängt, Goes er automatisch in den Standby-Modus über. Der POD schaltet auch dans in den Standby-Modus, wenn die in den letzten 10 bis 20 Minuten zureckte Gesamtstrecke weniger als 35m beträgt. Wird der POD binnen einer Standby-Zeit von 2 Stunden wieder reaktiviert, konnen Sie die vorherige Streckenmessung immer noch fortsetzen. In manchen Situationen kann die Reaktivierung des PODs nach der Standby-Zeit zu einem Streckensprung führen.

2.5. BATTERIEWECHSEL

Ein niedriger Batteriestand wird durch eine blinkende, rote LED angezeigt (1/Sek.). Wenn die Batterie leer ist, schaltet sich der POD automatisch aus. So wechseln Sie die Batterien aus:

1. Drehen Sie die untere Abdeckung möglich nach links (gegen den Uhrzeigersinn), und denen Sie diese vom Oberteil ab.

2. Legen Sie neue Batterien der große AAA (LR03) ein, setzen Sie die untere Abdeckung wieder auf, auf. Schlieben Sie den POD weiter, indem Sie die Abdeckung nach rechts festdrehen (im Uhrzeigersinn).

2.6. SUUNTO TRAINING MANAGER

Sie können die von Ihr Armbandcomputer aufgezeichneten Geschwindigkeits- und Streckenden auf sich dem Computer übertragen und sich anschließend mithilfe der PC-Software im Suunto Training Manager (für Suunto t6) oder im Suunto Training Manager Lite (für Suunto t3 und Suunto t4 mit optionalem PC POD) anzeugen halten.

2.7. FEHLERBEHEBUNG

Der Armbandcomputer findet das Signal des POD nicht:

• Stellen Sie sicher, dass der POD eingeschaltet ist und die grüne LED blinkt.
• Wenn die rote LED blinkt oder nach der Aktivierung überhaupt keine LED leuchtetnehmen Sieittebenen Batteriewechsel vor.
• Koppeln Sie den POD, sofern noch nicht erfolgt.

Armbandcomputer zeigt keine Geschwindigkeit und keine Strecke an:

• Stellen Sie sicher, dass der POD eingeschaltet ist.
• Stellen Sie sicher, dass der POD Satellitensignale empfängt (grüne LED blinkt 1/Sek.).
• Schließen Sie den Armbandcomputer erneut an den POD an (bei Suunto t6 verwenden Sie die Funktion CONNECT (Verbinden), bei den Modellen Suunto t3 oder t4 verlassen Sie den Trainings- oder den Geschwindigkeits- und Streckenmodus, und rufen Sie diesen Modus anschließend wieder neu auf).
• Verbessern Sie die Positionierung des PODs, sodass die Oberseite direkt zum Himmel zeigt.
• Stellen Sie sichere, dass das Signal des PODs zum Armbandcomputer nicht durch ihren Körper, ihren Arm oder Ihr Handgelenk blockiert wird. Es sollte eine direkte Sichtlinie zwischen dem POD und dem Armbandcomputer bestehen.

HINWEIS: Gebäude, Gebändebeschaffenheit und sogar dichtes Laub können den Signalempfang beeinträchtigen oder gar blockieren. Das GPS Funktioniert nicht in geschlossenen Räumen.

HINWEIS: Die auf dem GPS basierende Geschwindigkeitsmessung ist bei niedriger Geschwindigkeit (< 4 km/h/2,5 mph) ungenau. Die Geschwindigkeitsmessung ist auch dann nicht zu 100% GENU, wenn das Satellitensignal schwach ist, z.B. in einem dichen Wald.

Bei einer Geschwindigkeit von unter 7,5 min/km können die Messwerte der Geschwindigkeitsmessung (Einheit min/km) im Vergleich zur tatsächlichen Geschwindigkeit schwanken, was auf die Beschaffenheit des Messgerats zurückzuführen ist.

Tabelle 2:LED-Signale

Farbe	Signal	Erklärung
grün	schnell (8/Sek.)	Suche nach Satelliten-Signal
grün	langsam (1/Sek.)	Satellitenverbindung OK
rot	langsam (1/Sek.)	schwache Batterie, verbleibende Batteriekapa-zität für weniger als eine Stunde
rot	3er Signal	Senden des Kopplungssignals nach Aktivierung
rot	kontinuierlich	interner Fehler, Gerät neu starten

2.8. TECHNISCHE DATEN

Gewicht: 60 g (72 g inkl. Batterien, ohne Zubehor)
- Wasserdicht: 1 m (IPX 7), 3 m Tauchtiefe
- Betriebstemperatur: -20 °C bis +60 °C
- Größe/Lebensdauer der Batterie: 2 x 1,5 V AAA (LR03), min. 10 Std. (bei 20^ )
- Sendebereich: bis zu 5 m
- Genauigkeit: Geschwindigkeit: ± 2 km/h, Strecke: ± 2 % des Messwertes
- Frequenz: 2,465 GHz Suunto ANT-kompatibel

3. GEISTiges EIGENTUM

3.1. COPYRIGHT

These Publications and their Inhalt sind Eigentum der Firma Suunto Oy. Sie ist ausschließlich für den Gebrauch von Suunto Oy-Kunden bestimmt und dient zur Vermittlung von Kenntnissen und relevanten Informationen bezüglich der Handhabung von Suunto-Produkten.

Der Inhalt dieser Publikationarf nicht ohne die schriftliche Genehmigung der Suunto Oy fur einen anderen Gebrauch verwendet oder weitergegeben oder in anderer Form verbreitet, verfentlicht oder vervielfaltigt werden.

Obwohl wir großen Wert auf die Exaktheit und Ausfuhrlichkeit der Informationen gelegt haben, können wir keine allumfassende Garantie für ihre Genauigkeit geben. Hinsichtlich des Inhalts behalten wir uns das Recht auf unangekündigte Änderungen vor. Die aktuellste Version dieser Dokumentation stethn Ihnen jederzeit unter www.suunto.com zum Download zur Verflugung.

© Suunto Oy 7/2006

3.2. MARKEN

Suunto und Replacing Luck sind eingetragene Marken von Suunto Oy. Suunto GPS POD, Suunto Training Manager und andere Produktnamen, Eigenschafts- und Inhaltsbezeichnungen von Suunto sind eingetragene und nicht eingetragene Marken von Suunto Oy. Andere Produkt- und Firmennamens sind Warenzeichen ihrer jeweiligen Eigentümer.

4. HAFTUNGSAUSSCHLUSSE

4.1. VERANTWORTUNG DES BENUTZERS

Dieses Instrument ist nur für den Freizeitgebrauch bestimmt. Der Suunto GPS POD dart nicht als Ersatzinstrument benutzt werden, um Messungen durchzuführen, die professionelle oder industrielle Prazision erfordern.

4.2. CE-Konformität

Das CE-Siegel bestätigt die Übereinstimmung mit den EMC-Richtlinien 89/336/EEC und 99/5/ EEC der Europäischen Union.

4.3. FCC-KONFORMITÄT

Dieses Gerat entspricht den Vorschriften in Part 15 der FCC-Grenzwerte (US Federal Communications Commission) für digitale Geerte der Klasse B. Dieses Instrument erzeugt und verwendet Funkfrequenzen und kann diese auch ausstrahlen. Deshalb kann es bei unsachgemäß Installation oder Verwendung den Funkverkehr stären. In manchen Fällen konnen Interferenzen auftreten. Wenn these Instrument bei anderen Einrichtungen störende Interferenzen verursacht, versuchen Sie das Problem zu beheben, indem Sie den Standort dieser Einrichtungen verlegen. Sollte das Problem weiterhin bestehen, wenden Sie sichitte an einen autorisierten Suunto- Handler oder einen anderen qualifizierten Servicetechniker. Der Betrieb des Instruments unterliegt den folgenden Bedingungen:

(1) Das Gerät kann keine schädlichen Interferenzen verursachen.
(2) Das Gerat toleriertSAMTliche empfangenen Interferenzen, einschließlich Interferenzen, die sieben Betrieb storen können.

Reparatenou sollenn nur von autorisiertem Suunto-Servicepsoral durchgefuhrt werden. Unautorisierte Reparatur hat den Verfall des Garantieanspruchs zur Folge.

Auf Konformität mit FCC-Standards geprüft. Für Haus- und Burogebrauch.

FCC-WARNING: Änderungen oder Modifikationen ohne ausdrückliche Genehmigung von Suunto Oy können Ihr Nutzungsrecht für diese Gesät nach den Vorschriften der FCC nicht machen.

4.4. ICES-KONFORMITÄT

Dieses digitale Gerat der Klasse B erfüllt die kanadischen Bestimmungen der Richtlinie ICES-003.

4.5. GARANTIEEINSCHRÄNKUNGEN UND ISO 9001-KONFORMITÄT

Falls these Produkt Material- oder Herstellungsfehler aufweist, wird Suunto Oy das Produkt zwei (2) Jahre lang ab Kaufdatum nach einzig eigenem Ermessen kosten los reparieren oder mit neuen oder wiederhergestellen Bauteilen ausstatten. Diese Garantie besteht ausschließlich gegenüber dem Erstkäufer unddeckt nur Material oder Herstellungsfehler ab, die während des normalen Gebrauchs innerhalb der Garantiezeit auftreten.

Die Garantie erstreckt sich nicht auf den Akku bzw. den Batteriewechsel oder auf Beschädigungen oder Fehler, die aufgrund von Unfällen, Missbrauch, Fahrlässigkeit, Handhabungsfehlern oder eigendilig am Produkt vorgenommen Veränderungen auftreten,ebinso weniger auf Funktionstörungen, die aus dem den Angaben in der Produktdkumentation zuwiderlaufenden Gebrauch oder anderen nicht unter die Garantie fallenden Ursachen resultieren.

Es gibt keine weiteren Garantieleistungen als die oben genannten.

Der Kunde kann sich bei Fragen zum Recht auf Reparatur innerhalb der Garantiezeit mit unserem Kundendienst in Verbindung setzen, der auch die Vollmachtten für externe Reparaturleistungs erält.

Das Unternehmen Suunto Oy und seine Tochterfirmen haften unter keinen Umständren für direkte oder indirekte Schäden, die aus dem Gebrauch oder der Unabhängigkeit zum Gebrauch des Produkts herrhufen. Keinesfalls übernimmt das Unternehmen Suunto Oy oder seine Tochterfirmen die Verantwortung für Verluste oder Ansprüche Dritter, die durch den Gebrauch dieser Produkte außtreten können.

Das Qualitätssicherungssystem von Suunto Oy erhielt durch Det Norske Veritas das ISO 9001-Zertifikat, welches besagt, dass Suunto Oy in allen Operationsbereichen diese Norm erfüllt (Qualitätszertifikat No. 96-HEL-AQ-220).

4.6. KUNDENDIENST

Zur Geltendmachung eines Gewährleistungsanspruchs ist es erforderlich, dass Sie das Produkt zwecks Reparatur oder Ersetzung gegen Vorauszahlung der Versandkosten an ihren zuständigen Suunto-Handler zusückenden. Legen Sie der Sendung ihren Name, ihre Adresse sowie entsprechend den in Ihr dem Land gütigen Bestimmungen den Kaufbeleg und/oder die Garantiekarte bei. Die Reparatur oder Ersetzung im Rahmen des Gewährleistungsanspruchs erfolgt im von ihrer Suunto-Handler als angemessen erachteten Zeitaum, vorausgesetzt, dass alle erforderlichen Teile auf Lager sind. Alle über den Gewährleistungsanspruch hinausgehenden Reparaturen erfolgen auf Kosten des Eigentümers. Diese Garantie gilt nur gegenüber dem Erstkaufer des Geräts und ist nicht übertragbar.

Falls Sie keine Möglichkeit haben, mit ihrer ursprünglichen Suunto-Handlinger Kontakt aufzunehmen, wenden Sie sichitte an ihren ortlichen Suunto-Vertriebshandler. Die Adresse Ihres ortlichen Suunto-Handlingers finde Sie unter www.suunto.com.

5. ENTSORGUNG DES GERÄTS

Bei der Entsorgung des Gerats sind die für Elektronikschrott geltenden Vorschriften zu beachten. Nicht im Hausmull entsorgen! Defekte Altgeräte können bei jedem Suunto-Vertragshandler abgegeben werden.
