BEDIENUNGSANLEITUNG PICO STAR 1 GYRO GRAUPNER

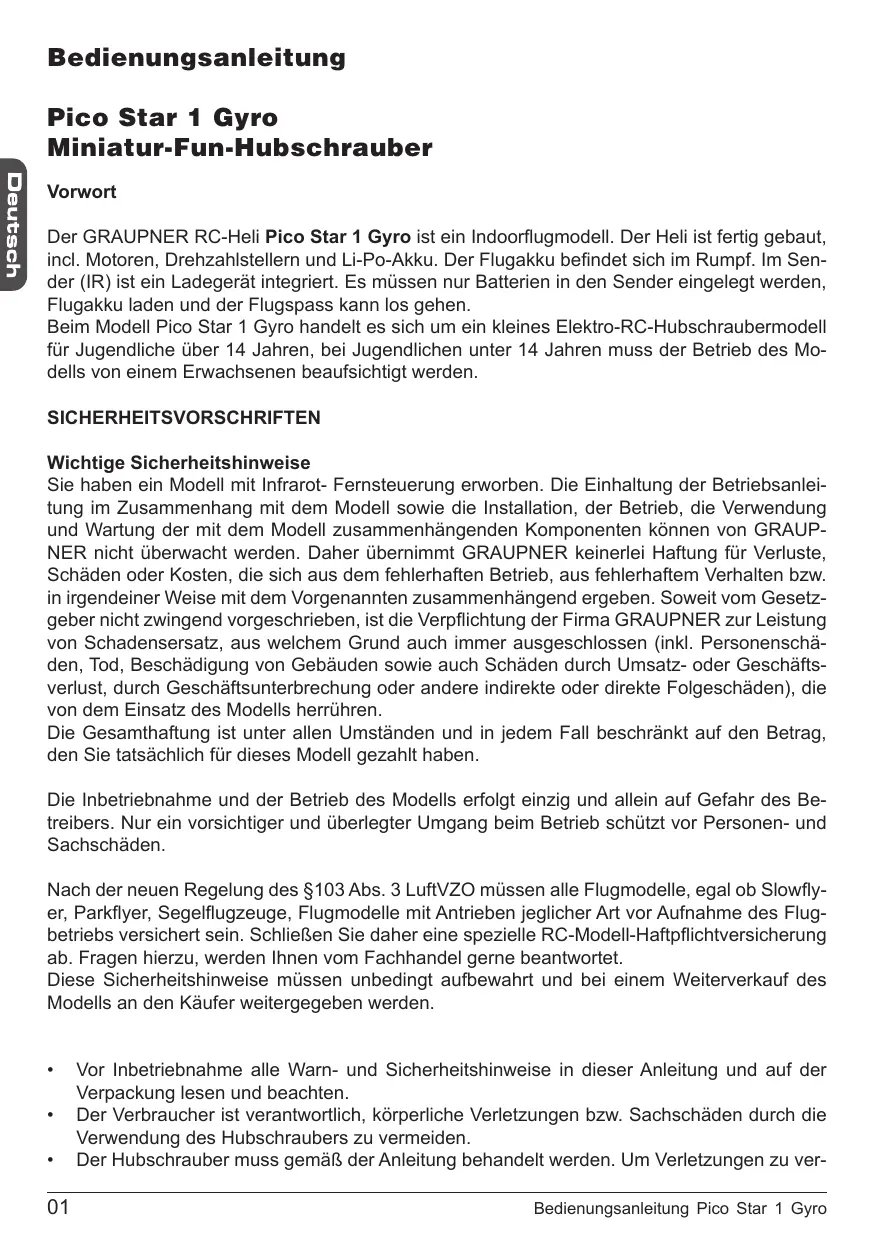

GRAUPNER GmbH & Co. KG - D-73230 KIRCHHEIM/TECK GERMANY Bedienungsanleitung Pico Star 1 Gyro Miniatur-Fun-Hubschrauber Vorwort Der GRAUPNER RC-Heli Pico Star 1 Gyro ist ein Indoorflugmodell. Der Heli ist fertig gebaut, incl. Motoren, Drehzahlstellern und Li-Po-Akku. Der Flugakku befindet sich im Rumpf. Im Sender (IR) ist ein Ladegerät integriert. Es müssen nur Batterien in den Sender eingelegt werden, Flugakku laden und der Flugspass kann los gehen. Beim Modell Pico Star 1 Gyro handelt es sich um ein kleines Elektro-RC-Hubschraubermodell für Jugendliche über 14 Jahren, bei Jugendlichen unter 14 Jahren muss der Betrieb des Modells von einem Erwachsenen beaufsichtigt werden. SICHERHEITSVORSCHRIFTEN Wichtige Sicherheitshinweise Sie haben ein Modell mit Infrarot- Fernsteuerung erworben. Die Einhaltung der Betriebsanleitung im Zusammenhang mit dem Modell sowie die Installation, der Betrieb, die Verwendung und Wartung der mit dem Modell zusammenhängenden Komponenten können von GRAUPNER nicht überwacht werden. Daher übernimmt GRAUPNER keinerlei Haftung für Verluste, Schäden oder Kosten, die sich aus dem fehlerhaften Betrieb, aus fehlerhaftem Verhalten bzw. in irgendeiner Weise mit dem Vorgenannten zusammenhängend ergeben. Soweit vom Gesetzgeber nicht zwingend vorgeschrieben, ist die Verpflichtung der Firma GRAUPNER zur Leistung von Schadensersatz, aus welchem Grund auch immer ausgeschlossen (inkl. Personenschäden, Tod, Beschädigung von Gebäuden sowie auch Schäden durch Umsatz- oder Geschäftsverlust, durch Geschäftsunterbrechung oder andere indirekte oder direkte Folgeschäden), die von dem Einsatz des Modells herrühren. Die Gesamthaftung ist unter allen Umständen und in jedem Fall beschränkt auf den Betrag, den Sie tatsächlich für dieses Modell gezahlt haben. Die Inbetriebnahme und der Betrieb des Modells erfolgt einzig und allein auf Gefahr des Betreibers. Nur ein vorsichtiger und überlegter Umgang beim Betrieb schützt vor Personen- und Sachschäden. Nach der neuen Regelung des §103 Abs. 3 LuftVZO müssen alle Flugmodelle, egal ob Slowflyer, Parkflyer, Segelflugzeuge, Flugmodelle mit Antrieben jeglicher Art vor Aufnahme des Flugbetriebs versichert sein. Schließen Sie daher eine spezielle RC-Modell-Haftpflichtversicherung ab. Fragen hierzu, werden Ihnen vom Fachhandel gerne beantwortet. Diese Sicherheitshinweise müssen unbedingt aufbewahrt und bei einem Weiterverkauf des Modells an den Käufer weitergegeben werden. • • •

Vor Inbetriebnahme alle Warn- und Sicherheitshinweise in dieser Anleitung und auf der Verpackung lesen und beachten. Der Verbraucher ist verantwortlich, körperliche Verletzungen bzw. Sachschäden durch die Verwendung des Hubschraubers zu vermeiden. Der Hubschrauber muss gemäß der Anleitung behandelt werden. Um Verletzungen zu verBedienungsanleitung Pico Star 1 Gyro

meiden, sind Finger, Kopf bzw. Körper vor den sich drehenden Bauteilen wegzuhalten. Der Verbraucher ist verantwortlich, mit dem Hubschrauber sicher umzugehen. Der Hersteller bzw. der Vertreiber haftet nicht, wenn Verluste bzw. Schäden durch unsachgemäße Anwendung verursacht werden. Dieses Produkt eignet sich für Jugendliche ab 14 Jahren und mehr. Jüngere Personen dürfen nur unter der Aufsicht von Erwachsenen damit spielen. Sie allein sind für einen gefahrlosen Betrieb verantwortlich!

Warnhinweise 1. Der Satz enthält kleine Teile, die beim Verschlucken gesundheitliche Schäden verursachen können; sie müssen daher von Kindern unter 3 Jahren ferngehalten werden. 2. Nicht in Betrieb setzen, wenn schon ein anderes ferngesteuertes Modell auf demselben Kanal betrieben wird (der Kanal A-B-C) wird am Sender eingestellt). 3. Das Modell nicht im Freien betreiben. Stets in einem Bereich ohne Hindernisse fliegen. 4. Stets sicherstellen, dass nur frische bzw. voll aufgeladene Stromquellen verwendet werden. 5. Keine der gelieferten Teile auseinandernehmen oder verändern, das gilt besonders für Sender und Flugakku. 6. Keine Feuchtigkeit in die Komponenten eindringen lassen, andernfalls kann die Elektronik beschädigt werden. 7. Darauf achten, dass weder Finger, noch Haare oder lose Kleidung in die Rotoren gerät. 8. Das Modell bei Nichtgebrauch stets ausschalten. 9. Flugakku nicht ausbauen, großer Hitze aussetzen oder ins Feuer werfen. 10. Nur den mitgelieferten Sender mit integriertem Ladegerät verwenden. 11. Oder besser: laden über USB – Ladekabel am PC 12. Aufsicht durch Erwachsene wird empfohlen, Kinder müssen auf mögliche Gefahren beim Umgang mit dem Modell hingewiesen werden Sicherheitshinweise für Stromquellen • Es darf nicht versucht werden, nichtwiederaufladbare Batterien aufzuladen. • Wiederaufladbare Batterien sind zum Laden aus dem Gerät zu entnehmen, sofern in der Anleitung nicht ausdrücklich etwas anderes bestimmt wird. • Wiederaufladbare Batterien dürfen nur unter Aufsicht Erwachsener aufgeladen werden. • Weder unterschiedliche Batterietypen, noch neue und gebrauchte Batterien gemeinsam miteinander verwenden. • Nur Batterien verwenden, die dem empfohlenen Typ entsprechen oder gleichwertig sind. • Batterien nur mit der korrekten Polarität einsetzen. • Verbrauchte Batterien sofort aus den Geräten entnehmen. • Anschlüsse nicht kurzschließen. • Verwenden Sie niemals defekte, beschädigte Zellen oder Batterien mit unterschiedlichen Zellentypen. Sicherheitshinweise 1. Die Steuerung des Modells erfolgt über Infrarot (Licht). Daher muss bei direkter Sonneneinstrahlung, ebenso wie beim Flug unter starken Leuchtstofflampen, mit einer Beeinträchtigung der Steuerung und Störungen gerechnet werden. 2. Aufgrund seines geringen Gewichts reagiert das Modelle empfindlich auf Wind; daher nur in geschlossenen Räumen fliegen, ohne den Einfluss von Wind. Auch die Luftströmungen von Klimaanlagen können sich negativ auf das Flugverhalten auswirken.

Bedienungsanleitung Pico Star 1 Gyro

3. Der ins Modell integrierte Lithium-Polymer-Akku enthält gesundheitsschädliche Chemikalien; er darf daher weder ausgebaut, noch geöffnet werden. 4. Der Ladevorgang sollte unter Aufsicht von Erwachsenen durchgeführt werden, wobei Kinder möglichst fern zu halten sind. 5. Falls die Rotoren beschädigt oder gebrochen sind, nicht versuchen, das Modell weiter zu betreiben, um ein Verletzungsrisiko auszuschließen. 6. Nicht versuchen, das Modell zu öffnen oder die Konstruktion zu verändern. 7. Der Flugbetrieb erfordert einen freien Raum von ca. 4 x 4 x 2,5 m ohne Hindernisse. Modell nicht dicht an Menschen, Tiere, Möbeln oder anderen Hindernissen fliegen. 8. Der Betreiber muss im Besitz seiner vollen körperlichen und geistigen Fähigkeiten sein. Wie beim Autofahren, ist der Betrieb des Flugmodells unter Alkohol oder Drogeneinwirkung nicht erlaubt. Fernsteuerung für Pico Star 1 Gyro 1. 2. 3. 4. 5. 6.

Infrarot-Fernsteuerung im Baukasten enthalten Senderbatterie 6 x 1,5V Mignon (AA) im Baukasten enthalten (Ersatzbatterien Typ AA) Hubschrauberakku 3,7 V / 70 mAh LiPo Akku Antriebsakku wird durch das Ladekabel im Sender geladen oder durch das USB-Ladekabel Reichweite: ca. 10 Meter

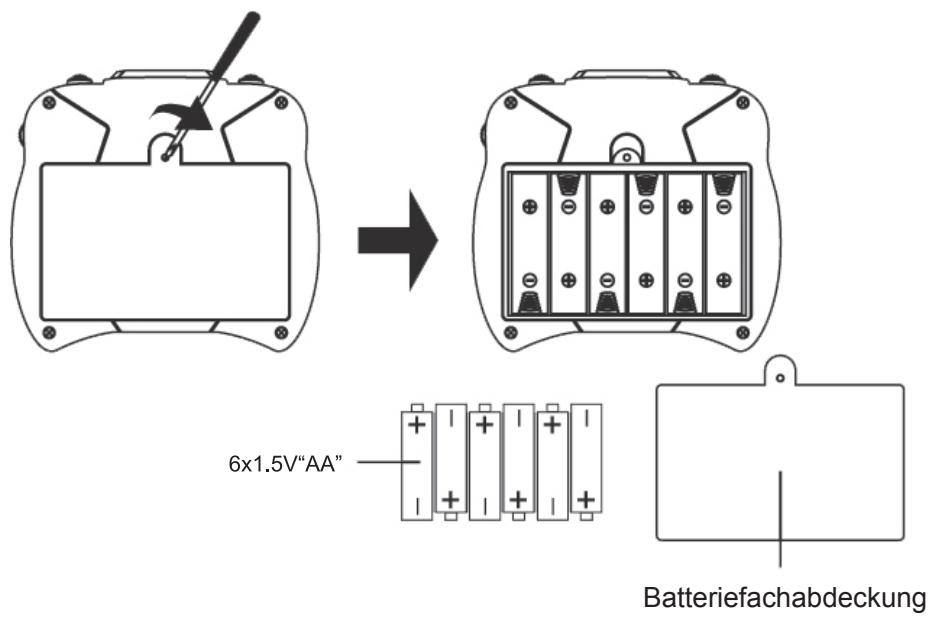

Senderbatterien 1. Sender einschalten. Neue Batterien sind notwendig, wenn die Power-LED nach dem Einschalten gleich wieder erlischt. 2. Sicherstellen, dass die Batterien polungsrichtig eingesetzt werden 3. Niemals neue mit alten Batterien mischen. 4. Niemals verschiedene Batteriefabrikate einsetzen.

Batteriefachabdeckung 03

Bedienungsanleitung Pico Star 1 Gyro

Akku laden 1. Hubschrauber zuerst ausschalten 2. Ladekabel des Senders (vorne am Sender) in die Ladebuchse des Hubschraubers einstecken. Sender einschalten: Ladekontroll-LED leuchtet rot. 3. Die Anzeige erlöscht, sobald der Akku vollgeladen ist, dann Stecker abziehen. 4. Ladevorgang dauert ca. 30 Minuten • Hubschrauberakku niemals auf bzw. neben einen heißen Gegenstand bringen (offene Flammen, Heizkörper), um der Explosionsgefahr vorzubeugen. • Hubschrauberakku trocken lagern. • Hubschrauberakku niemals mit einem harten Gegenstand schlagen, um Schäden zu vermeiden. • Akku nicht zerlegen. • Der Akku darf niemals unbeaufsichtigt geladen werden. Während des Ladevorgangs muss der Schalter des Hubschraubers auf OFF (AUS) stehen.

EIN AUS Schalter 5. Der Akku kann auch über des mitgelieferte USB – Ladekabel über den PC geladen werden. Ladekabel in PC USB – Buchse stecken. Die rote LED im Stecker geht an. Das Gegenstück in die Hubschrauber- Ladebuchse stecken, die LED erlischt. Die LED im USB-Stecker geht wieder an, wenn der Akku voll geladen ist (nach ca. 30 Minuten). Stecken Sie den Hubschrauber nun ab. Beim Laden immer Schalter am Heli auf AUS (OFF) stellen.

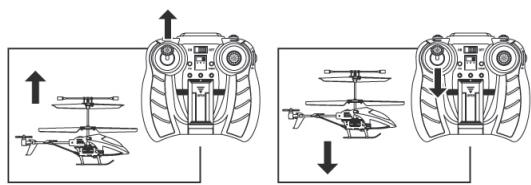

RC-Funktionen Steigen Wenn der linke Knüppel (Gasknüppel) langsam nach vorne geschoben wird, beschleunigen die Hauptrotorblätter, der Hubschrauber fängt an zu steigen. Sinken Wenn der linke Knüppel (Gasknüppel) nach hinten gezogen wird, verlangsamen sich die Hauptrotorblätter, der Hubschrauber fängt an zu sinken.

Bedienungsanleitung Pico Star 1 Gyro

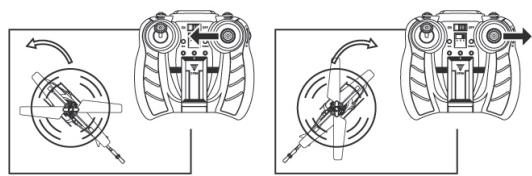

Nase nach links Wenn der rechte Knüppel (Seitenruderknüppel) nach links bewegt wird, dreht die Nase des Hubschraubers nach links. Nase nach rechts Wenn der rechte Knüppel (Seitenruderknüppel) nach rechts bewegt wird, dreht die Nase des Hubschraubers nach rechts. Vorwärts Wenn der rechte Knüppel nach vorne geschoben wird, fliegt der Hubschrauber vorwärts. Rückwärts Wenn der rechte Knüppel nach hinten gezogen wird, fliegt der Hubschrauber rückwärts.

Sonderhinweise 1. Wenn sich der Hubschrauber beim Schweben dreht, Trimmung gegen die Drehrichtung drehen bis der Heli steht.

2. Um die Batterien zu schonen, schaltet sich der Sender bei Nichtbenutzung nach einigen Minuten von selbst ab (Power-LED erlischt). 3. Der Heli kann auf 3 verschiedenen Kanälen (A,B,C) geflogen werden. Kanal auswählen, Sender einschalten, Heli einschalten, nach ca. 5 Sekunden kann geflogen werden.

Bedienungsanleitung Pico Star 1 Gyro

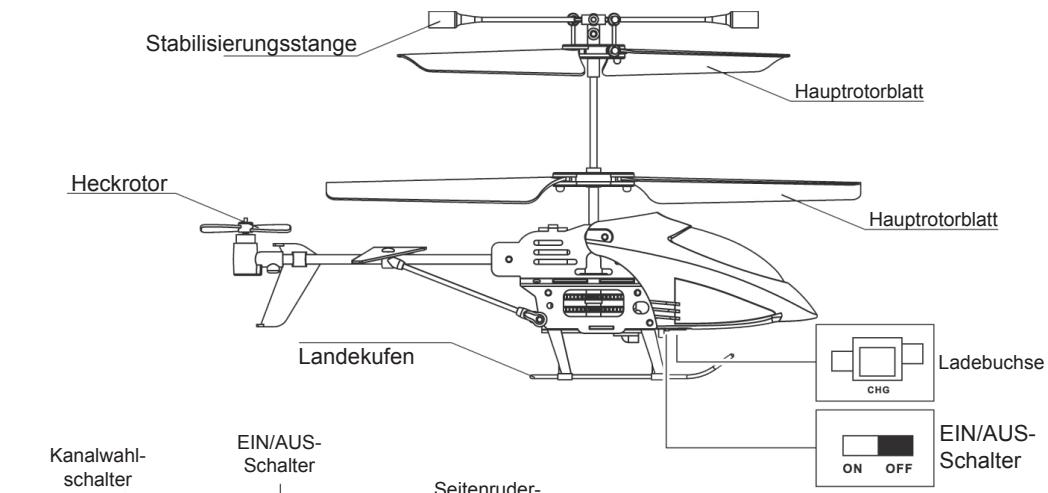

Stabilisierungsstange Hauptrotorblatt

Heckrotor Hauptrotorblatt

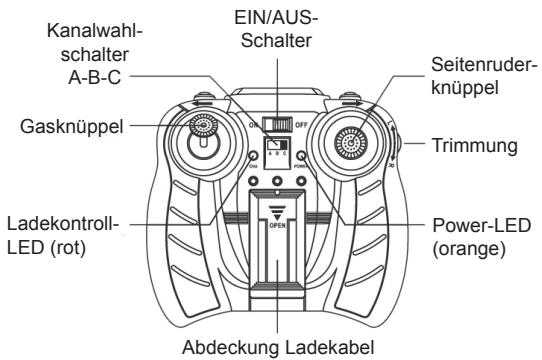

EIN/AUSSchalter Seitenruderknüppel

Fliegen 1. Kanalwahlschalter am Sender auf entsprechenden Kanal A, B oder C einstellen. 2. Sender einschalten, Gasknüppel ganz nach unten drücken. Die LED am Sender leuchtet orange. 3. Geben Sie am Gasknüppel einmal kurz Vollgas - Hebel nach oben - und drücken den Hebel anschließend wieder ganz nach unten. Schalten Sie anschließend den Hubschrauber ein (ON), der Heli ist nach ca. 5 Sekunden flugbereit - die orangene LED neben der Ladebuchse leuchtet dauerhaft. 4. Sender (blaue Kappe) immer Richtung Heli richten 5. Hubschrauber auf ebenen Boden stellen, noch einmal prüfen ob sich Menschen, Tiere oder andere Hindernisse in der Nähe befinden. 6. Gasknüppel langsam vorwärts schieben: der Hubschrauber steigt. 7. Mit dem Trimmregler Heli austrimmen und mit den Steuerknüppeln Modell entsprechend steuern. Steuerung von Steig-, Sink- und Schwebeflug Der Pico Star 1 Gyro bringt den größten Flugspass, wenn er in einen stabilen, ruhigen Schwebeflug gebracht wird. Nach entsprechender Übung kann das Modell ähnlich einem Modellhubschrauber über die Mehrkanalsteuerung bewegt werden: Nach Erreichen der gewünschten Flughöhe muss der linke Steuerknüppel (Steigen/Sinken) möglichst ruhig in der Position gehalten werden, in der das Modell weder steigt noch sinkt. Mit der Trimmung wird jede unerwünschte Drehung des Modells entgegengesteuert, so dass ein Bedienungsanleitung Pico Star 1 Gyro

stabiler Schwebeflug erreicht wird. Wenn es erreicht ist, dass der Pico Star 1 Gyro in der gewünschten Höhe schwebt, ohne sich zu drehen, kann mit der Richtungssteuerung die Ausrichtung des Rumpfes (und damit die mögliche Flugrichtung) bewusst gesteuert werden. Mit der Vorwärts/Rückwärts-Steuerung kann dann in diese Richtung beschleunigt oder abgebremst und auch langsam rückwärts geflogen werden. Mit der Kombination aller Steuerfunktionen kann das Modell also ähnlich einem richtigen Hubschrauber geflogen werden. Landung und Beenden des Flugbetriebs Das Landen des Pico Star 1 Gyro erfolgt einfach durch vorsichtiges Zurückziehen des linken Steuerknüppels. Nach der Landung zuerst den Hauptschalter am Modell in die „OFF“- Position bringen, danach den Sender ausschalten. Hinweis: Gegen Ende des Fluges wird das Flugverhalten aufgrund der nachlassenden Akkuspannung instabil. In diesem Fall muss gelandet und der Akku aufgeladen werden. Beheben von Störungen • Nach der ersten Ladung besitzt der Flugakku u.U. noch nicht die volle Kapazität, was zu einer verringerten Flugzeit führt. Die volle Leistung erreicht der Akku nach einigen Ladeund Entladezyklen. Nach dem Flugbetrieb • Nach Beenden des Flugbetriebes sollte das Modell wieder in seine Originalverpackung eingesetzt werden, um ein Verbiegen oder Verziehen der Rotoren zu vermeiden. • Wenn das Modell längere Zeit nicht benutzt werden soll muss sichergestellt werden, dass das Modell ausgeschaltet ist und die Batterien aus dem Sender entnommen sind. Wir wünschen Ihnen viel Spaß und Freude beim Fliegen mit Ihrem Pico Star 1 Gyro! Pflege und Wartung • Säubern Sie das Modell nach jedem Gebrauch. • Säubern Sie das Modell und die RC-Komponenten nur mit geeigneten Reinigungsmitteln. Informieren Sie sich hierzu bei Ihrem Fachhändler. Die Montage und (Reparaturanleitung) Sorgen Sie bei Klebstoffen mit Lösungsmitteln für einen gut belüfteten Raum. Geben Sie Klebstoff- und Farbreste bei Sondermüllsammelstellen ab. Eine großzügig bemessene freie Arbeitsfläche ist bei allen Bastelarbeiten von besonderem Vorteil. Nicht im Freien fliegen! Überprüfung vor dem Start Sind mehrere Helis im Einsatz, vergewissern Sie sich vorher davon, dass Sie als einziger auf Ihrem Kanal senden, ehe Sie Ihren eigenen Sender einschalten. Die Doppelbelegung eines Frequenzkanals verursacht Störungen oder kann andere Modelle zum Absturz bringen. Vor jedem Start kontrollieren, dass alle Teile einwandfrei montiert sind. Der Heli muss immer so gehalten werden, dass die Rotoren sich frei drehen können, denn diese können zu Verletzungen führen. Immer zuerst Sender einschalten, dann erst Empfänger einschalten.

Bedienungsanleitung Pico Star 1 Gyro

Immer zuerst Empfänger ausschalten, dann erst Sender ausschalten. Wenn diese Reihenfolge nicht eingehalten wird, also der Empfänger eingeschaltet ist, der dazugehörige Sender jedoch auf „AUS“, so kann der Empfänger durch andere Sender, Störungen usw. zum Ansprechen gebracht werden. Der Motor könnte anlaufen. Vor jedem Einsatz korrekte Funktion und Reichweite (ca. 10 m) überprüfen. Dazu aus entsprechendem Abstand vom Modell kontrollieren, ob alle Funktionen einwandfrei sind. Warnung: niemals das Modell in einer klimatisierten Halle mit Luftgebläse fliegen; das gleicht einem starken Wind, der das Flugmodell außerhalb der Reichweite bzw. außer Kontrolle geraten lässt. Flugzeit: bei vollgeladenem Akku fliegt der Hubschrauber bei windlosen Bedingungen ungefähr 3 bis 4 Minuten. Wenn das Modell nur ungern startet bzw. steigt, sollte der Flugakku aufgeladen werden.

Die Motoren erwärmen sich während bzw. nach dem Flug stark. Motoren erst berühren, wenn sie wieder auf Zimmertemperatur abgekühlt sind. Motor zu heiß!

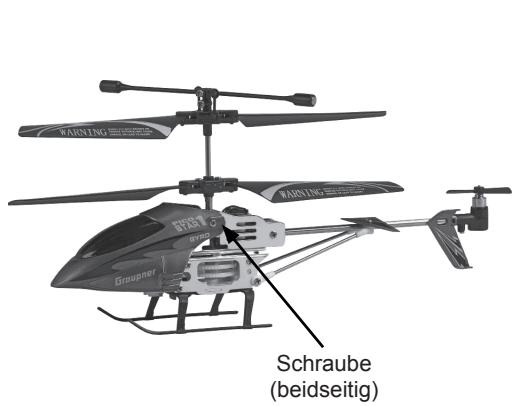

Entsorgung Flugakku leer fliegen oder Rotor solange laufenlassen bis er sich nicht mehr dreht. Verkleidung durch Lösen der beiden Schrauben abnehmen. Kabel am Akku einzeln durchtrennen (Kurzschlussgefahr), einzeln isolieren, Akku entnehmen und fachgerecht entsorgen.

Schraube (beidseitig)

Bedienungsanleitung Pico Star 1 Gyro

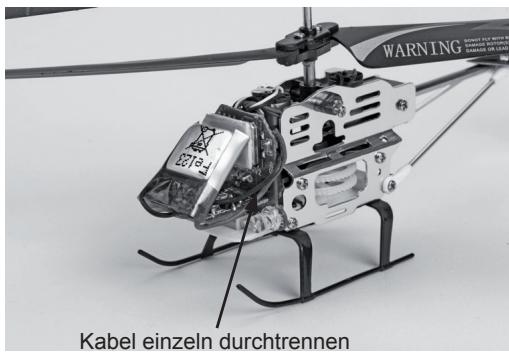

Kabel einzeln durchtrennen

Hinweise zum Umweltschutz Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin, dass dieses Produkt am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden darf. Es muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Umweltschutz. Batterien und Akkus müssen aus dem Gerät entfernt werden und bei einer entsprechenden Sammelstelle getrennt entsorgt werden. Bitte erkundigen Sie sich bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.

Wichtiger Entsorgungshinweis zu Batterien und Akkus: Jeder Verbraucher ist nach der deutschen Batterieverordnung gesetzlich zur Rückgabe aller gebrauchten und verbrauchten Batterien bzw. Akkus verpflichtet. Eine Entsorgung über den Hausmüll ist verboten. Alte Batterien und Akkus können unentgeltlich bei den öffentlichen Sammelstellen der Gemeinde, in unseren Verkaufsstellen und überall dort abgegeben werden, wo Batterien und Akkus der betreffenden Art verkauft werden. Sie können die von uns gelieferten Batterien ausreichend frankiert auch nach Gebrauch an folgende Adresse zurücksenden: Graupner GmbH & Co. KG Service: Gebrauchte Batterien Henriettenstr. 94-96 73230 Kirchheim unter Teck Deutschland Sie leisten damit einen wesentlichen Beitrag zum Umweltschutz! Schadstoffhaltige Batterien bzw. Akkus sind mit den folgenden Symbolen gekennzeichnet, um auf das Hausmüll-Entsorgungsverbot hinzuweisen. Unter dem Zeichen ist das chemische Symbol für das Metall angegeben:

Batterie enthält: 1) Cd: Cadmium 2) Hg: Quecksilber 3) Pb: Blei 4) Li-Po: Lithium-Polymer

Bedienungsanleitung Pico Star 1 Gyro

Rotorblätter Pico Star 1 Best.-Nr. 92402.1

Reparatur-Set Pico Star 1 Best.-Nr. 92402.2

Bedienungsanleitung Pico Star 1 Gyro

Herstellererklärung Fa. GRAUPNER GmbH & Co. KG, Henriettenstr. 94-96, D-73230 Kirchheim/Teck Inhalt der Herstellererklärung: Sollten sich Mängel an Material oder Verarbeitung an einem von uns in der Bundesrepublik Deutschland vertriebenen, durch einen Verbraucher (§ 13 BGB) erworbenen Gegenstand zeigen, übernehmen wir, die Fa. GRAUPNER GmbH & Co. KG, Kirchheim/Teck im nachstehenden Umfang die Mängelbeseitigung für den Gegenstand. Rechte aus dieser Herstellererklärung kann der Verbraucher nicht geltend machen, wenn die Beeinträchtigung der Brauchbarkeit des Gegenstandes auf natürlicher Abnutzung, Einsatz unter Wettbewerbsbedingungen, unsachgemäßer Verwendung (einschließlich Einbau) oder Einwirkung von außen beruht. Umfang der Garantieleistung Im Garantiefall leisten wir nach unserer Wahl Reparatur oder Ersatz der mangelbehafteten Ware. Weitergehende Ansprüche, insbesondere Ansprüche auf Erstattung von Kosten im Zusammenhang mit dem Mangel (z.B. Ein-/Ausbaukosten) und der Ersatz von Folgeschäden sind – soweit gesetzlich zugelassen – ausgeschlossen. Ansprüche aus gesetzlichen Regelungen, insbesondere nach dem Produkthaftungsgesetz, werden hierdurch nicht berührt. Voraussetzung der Garantieleistung Der Käufer hat den Garantieanspruch schriftlich unter Beifügung des Originals des Kaufbelegs (z.B. Rechnung, Quittung, Lieferschein) und dieser Garantiekarte geltend zu machen. Er hat zudem die defekte Ware auf seine Kosten an die folgende Adresse einzusenden: Fa. Graupner GmbH & CO KG, Serviceabteilung, Henriettenstr.94 -96, D 73230 Kirchheim/Teck Der Käufer soll dabei den Material- oder Verarbeitungsfehler oder die Symptome des Fehlers so konkret benennen, dass eine Überprüfung unserer Garantiepflicht möglich wird. Der Transport des Gegenstandes vom Verbraucher zu uns als auch der Rücktransport erfolgen auf Gefahr des Verbrauchers. Gültigkeitsdauer Diese Erklärung ist nur für während der Anspruchsfrist bei uns geltend gemachten Ansprüche aus dieser Erklärung gültig. Die Anspruchsfrist beträgt 24 Monate ab Kauf des Gerätes durch den Verbraucher bei einem Händler in der Bundesrepublik Deutschland (Kaufdatum). Werden Mängel nach Ablauf der Anspruchsfrist angezeigt oder die zur Geltendmachung von Mängeln nach dieser Erklärung geforderten Nachweise oder Dokumente erst nach Ablauf der Anspruchsfrist vorgelegt, so stehen dem Käufer keine Rechte oder Ansprüche aus dieser Erklärung zu. Verjährung Soweit wir einen innerhalb der Anspruchsfrist ordnungsgemäß geltend gemachten Anspruch aus dieser Erklärung nicht anerkenne, verjähren sämtliche Ansprüche aus dieser Erklärung in

Bedienungsanleitung Pico Star 1 Gyro

6 Monaten vom Zeitpunkt der Geltendmachung an, jedoch nicht vor Ende der Anspruchsfrist. Anwendbares Recht Auf diese Erklärung und die sich daraus ergebenden Ansprüche, Rechte und Pflichten findet ausschließlich das materielle deutsche Recht ohne die Normen des Internationalen Privatrechts sowie unter Ausschluss des UN-Kaufrechts Anwendung.

WARNUNG! Das Spielzeug enthält Kleinteile, die verschluckt werden können und ist daher für Kinder unter 3 Jahren nicht geeignet. Nicht geeignet für Kinder unter 3 Jahren – Erstickungsgefahr!

Das Produkt entspricht den CE-Richtlinien.

Bitte alle Informationen zum Produkt für künftigen Gebrauch aufbewahren. Bedienungsanleitung Pico Star 1 Gyro

Die Firma Graupner GmbH & Co. KG, H e nriette ns tra ße 9 4 - 9 6 , D -73 2 3 0 K irc hhe im / Te c k gewährt ab dem Kaufdatum auf dieses Produkt eine Garantie von 24 Monaten. Die Garantie gilt nur für die bereits beim Kauf des Produktes vorhandenen Material- oder Funkti onsmängel. Schäden die auf Abnützung, Über lastung, falsches Zubehör oder unsachgemäße Behandlung zurückzuführen sind, sind von der Garantie ausgeschlossen. Die gesetzlichen Rechte und Gewährleistungsan sprüche des Verbrauchers werden durch diese Garantie nicht berührt. Bitte überprüfen Sie vor einer Reklamation oder Rücksendung das Produkt genau auf Mängel, da wir Ihnen bei Mängelfreiheit die entstandenen Unkosten in Rechnung stellen müssen.

Deutschland / Österreich Graupner GmbH & Co. KG Henriettenstrasse 94-96 73230 Kirchheim Teck

Wir gewähren auf dieses Erzeugnis eine

Graupner GmbH & Co. KG D-73230 Kirchheim/Teck, Henriettenstraße 94-96, Germany

Muss an einem Sammelpunkt für elektronische Geräte abgegeben werden. Darf nicht über den normalen Hausmüll entsorgt werden.

Firmenstempel und Unterschrift des Einzelhändlers Stamp and signature of dealer Cachet de la firme et signature du detailant

Übergabedatum Date of purchase/delivery Date de remise

Name des Käufers, Straße, Wohnort Owner‘s name, complete adress Nom de l‘acheteur, Domicie et rue

Best.-Nr. Order No. N° de l’article
