KH 750 - Elektrischer Besen LERVIA - Kostenlose Bedienungsanleitung

Produkttyp	Elektrobesen
Marke	LERVIA
Modell	KH 750
Ladegerät Eingangsspannung	230 V ~ 50 Hz
Leistungsaufnahme Ladegerät	4,5 W
Ladegerät Ausgang	9 V = 200 mA
Akkutyp	Ni-MH
Akkuspannung	4,8 V
Ladezeit (erste Verwendung)	16 h
Ladezeit (folgende)	12 bis 16 h
Betriebsdauer	15 bis 20 Minuten
Verwendungszweck	Kehren von trockenem Schmutz auf harten Böden und Teppichen (vermeiden Sie lange Haare, nasse Oberflächen)
Lieferumfang	Besen, Ladegerät, Stiel (3 Teile), Wandhalterung, 3 Schrauben, 3 Dübel, Anleitung
Montage	Stecken und verschrauben Sie die 3 Stielelemente, schrauben Sie sie in die Gerätehalterung
Reinigung des Behälters	Nach jedem Gebrauch leeren, Entriegelungstaste drücken
Reinigung der Walze	Abdeckung entfernen, Riemen verschieben, Verschmutzungen entfernen
Sicherheit	Nicht ohne Behälter verwenden, nicht Feuchtigkeit aussetzen, nur mitgeliefertes Ladegerät verwenden
Garantie	3 Jahre (ausgenommen Verschleiß und Schäden durch unsachgemäße Verwendung)
Entsorgung	Nicht mit dem Hausmüll entsorgen, gemäß Richtlinie 2002/96/EG
Importeur	KOMPERNASS GMBH, BURGSTRASSE 21, 44867 BOCHUM, DEUTSCHLAND

Häufig gestellte Fragen - KH 750 LERVIA

Wie lade ich den Elektrobesen KH 750?

Laden Sie vor dem ersten Gebrauch den Akku für 16 Stunden. Schließen Sie das Ladegerät am Gerät an (Schalter aus) und dann an eine 230 V Steckdose. Die rote Kontrollleuchte leuchtet. Die folgenden Ladevorgänge dauern 12 bis 16 Stunden.

Wie lange ist die Betriebsdauer des LERVIA KH 750 Besens?

Die Betriebsdauer beträgt je nach Bodenbelag 15 bis 20 Minuten.

Wie leere ich den Schmutzbehälter?

Drücken Sie die Entriegelungstaste des Behälters, neigen Sie ihn leicht nach oben, um ihn zu entfernen, entleeren Sie ihn und setzen Sie ihn wieder ein, bis er einrastet.

Wie reinige ich die Walze des Besens?

Drehen Sie das Gerät um, entfernen Sie die kleine Abdeckung auf der rechten Seite, verschieben Sie den Antriebsriemen nach rechts, entfernen Sie die Rundbürste und die Walze. Entfernen Sie Fäden und Schmutz, dann bauen Sie es in umgekehrter Reihenfolge wieder zusammen.

Welche Bodenarten können gekehrt werden?

Dieser Besen ist für trockenen Schmutz auf harten Böden und Teppichen ausgelegt. Vermeiden Sie Langflorteppiche, Waschbeton, nasse Oberflächen und Kieselsteine.

Kann ich ein anderes Ladegerät verwenden?

Nein, verwenden Sie nur das mitgelieferte Ladegerät (9 V, 200 mA), um Beschädigungen des Geräts zu vermeiden.

Was tun, wenn die Walze nicht mehr dreht?

Verschmutzungen (Fäden, Haare) können die Walze blockieren. Reinigen Sie sie gemäß der Anleitung (Entfernen der Abdeckung und des Riemens).

Wie pflege ich das Gerät?

Leeren Sie den Behälter nach jedem Gebrauch. Reinigen Sie die Walze bei Bedarf. Reinigen Sie das Gerät nicht während des Ladevorgangs. Bewahren Sie es an einem trockenen Ort ohne extreme Temperaturen auf.

Ist das Gerät garantiert?

Ja, es wird eine Garantie von 3 Jahren ab Kaufdatum gewährt, die Material- und Verarbeitungsfehler abdeckt (ausgenommen normale Abnutzung). Bewahren Sie den Kassenbon auf.

Wie entsorge ich den gebrauchten Besen?

Entsorgen Sie ihn nicht mit dem Hausmüll. Bringen Sie ihn zu einer Sammelstelle gemäß der Richtlinie 2002/96/EG. Die Batterien müssen entfernt und separat recycelt werden.

BEDIENUNGSANLEITUNG KH 750 LERVIA

CV_KH750_E3730_LB1.qxd 09.05.2008 10:53 Uhr Seite 3

KH 750

CV_KH750_E3730_LB1.qxd 09.05.2008 10:53 Uhr Seite 5

CV_KH750_E3730_LB1.qxd 09.05.2008 10:53 Uhr Seite 6

1□

AKKUBESEN

DE AKKU-BESEN
AT Bedienungsanleitung CH
FR BALAI ÉLECTRIQUE SANS FILE
CH Mode d'emploi
SCOPA ELETTRICA
CH Istruzioni per l'uso
NL VEEGAPPARAAT OP BATTERIJEN

Gebruiksanawijizing

CV_KH750_E3730_LB1.qxd 09.05.2008 10:53 Uhr Seite 3

KH 750

CV_KH750_E3730_LB1.qxd 09.05.2008 10:53 Uhr Seite 5

CV_KH750_E3730_LB1.qxd 09.05.2008 10:53 Uhr Seite 6

DE AKKU-BESEN

2-5

Lesen Sie die Bedienungsanleitung vor der ersten Verwendung aufmerksam durch und haben Sie diese für den späteren Gebrauch auf. Händigen Sie bei Weitergabe des Gerätes an Dritte auch die Anleitung aus.

FR BALAI ÉLECTRIQUE SANS FILE

6-9

Dieser Akku-Besen ist vorgesehen zum Kehren von trockenem Schmutz in trockenen geschlossenen Räumen und ausschließlich für den privaten Gebrauch. Er ist nur mit dem beiliegendem Zubehör zu betreiben. Der Akku-Besen ist nicht vorgesehen zum Kehren von Waschbeton, Schotter und ähnlichen Oberflächen, nicht für hochflorige Teppiche und nasse Bodenbeläge sowie nicht für den gewerblichen Gebrauch. Nutzen Sie das Gerät nur wie in dieser Anleitung beschrieben. Verwenden Sie das Gerät nicht als Spielzeug. Lassen Sie Kinder nicht unbeaufsichtigt mit dem Gerät umgeben.

Technische Daten

Spannung/Frequency (Ladegerät)	230 V ~ / 50 Hz
Nennleistung (Ladegerät)	4,5 W
Ausgang (Ladegerät)	9 V --- 200 mA
Betriebszeit bei voller Akkuladung (abhängig vom Bodenbelag)	15 - 20 min
Akku - Arbeitsspannung	4,8 V
Ladezeit bei leerem Akku	12 - 16 Std.

Lieferumfang

Akku-Besen

Ladegerät mit Kabel

Stiel (3 Elemente)

Wandhalter

3 Schrauben

3 Dübel

Bedienungsanleitung

Vor dem ersten Gebrauch

Bevor Sie das Gerät in Betriebnehmen, überzeu-gen Sie sich davon, dass...

• der Akku-Besen, das Ladegerät und dessen Kabel in einwandfreiem Zustand sind und...
• alle Verpackungsmaterialien vom Gerät entfernt sind.

Sicherheitshinweise

• Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dann, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
• Kinder sollen den beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.

Gefahr durch elektrischen Schlag

• Lassen Sie beschädigte Netzstecker oder Netz-kabel sofort von autorisiertem Fachpersonal oder dem Kundenservice austauschen, um Gebährdungen zu vermeiden.

Zusammenbau des Akku-Besens

Die Nummern vor den Handlungsschritten beziehensich auf die Abbildungen auf der Ausklappseite.

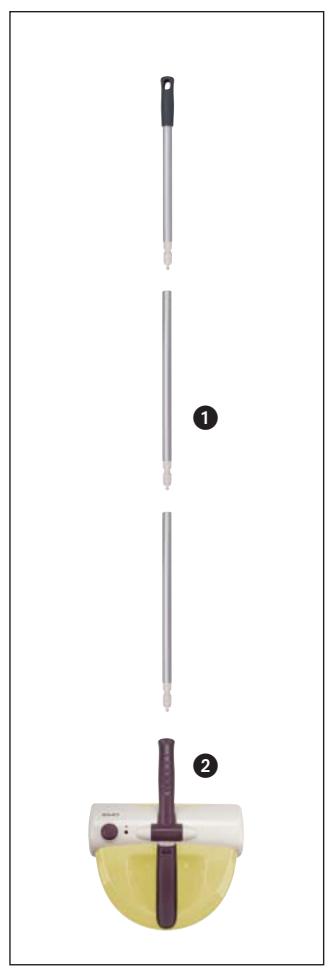

Montieren Sie den Stiel, indem Sie die 3 Elemente ineinander stecken und durch Drehen festschrauben.
Schauben Sie den Stiel nun in die Halterung des Gerätes.

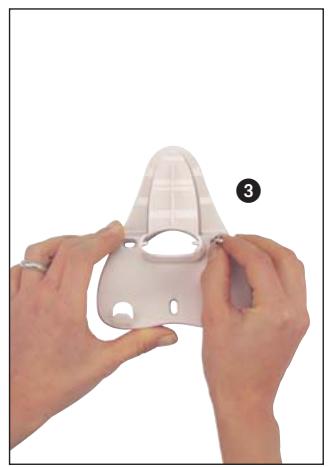

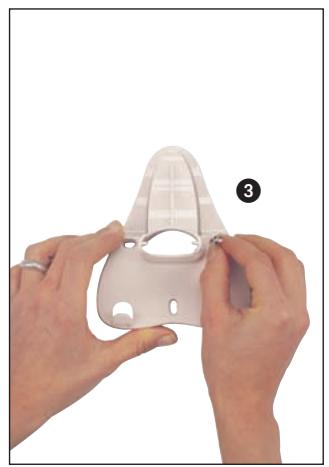

Befestigen Sie den Wandhalter mit den beiliegenden Schrauben.

Akku Laden

Der Akku-Besen wird mit einem leeren Ni-MH-Akku gefiefert. Damit der Akku seine volle Leistungsfähigkeit erhält, ist es vor dem ersten Gebrauch notwendig, den Akku 16 Std. zu laden. Weitere Ladevorgänge benötigen 12 - 16 Std.

Das Gerät bietet bei voll geladenem Akku eine Betriebszeit von 15 - 20 Min, bevor ein erneutes Aufladen notwendig ist.

Um den Akku zu laden, stellen Sie sicher, dass der Akku-Besen ausgeschaltet ist

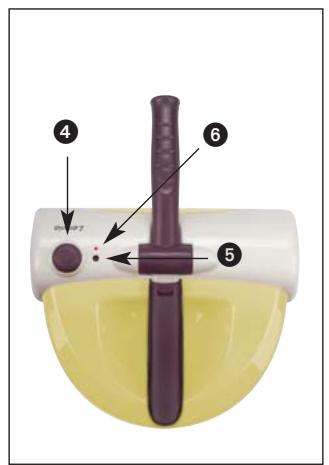

4 schalten Sie ihn gegebenenfalls am Schalter aus,
⑤ stecken Sie den Stecker des Ladegerätes in die Ladebuchse des Gerätes und dann den Netzstecker in eine 230V 50Hz Steckdose.
6 Während des Ladevorgangs leuchtet die rote Ladeanzeige. Sollte dies nicht der Fall sein, überprüfen Sie die Steckerverbindungen.

Ist der Ladevorgang abgeschlossen, schaltet das Gerät automatisch in die Ladungserhaltung (Pflegefungkction). Lassen Sie dennoch das Gerät nicht permanent am Ladegerät angeschlossen, um eventuelle Beschädigungen der Batterie zu vermeiden.

Achtung:

• Verwenden Sie nur das beigeufige Ladegerät (9V = 200mA) .
• Betreiben Sie das Gerät nur mit dem beigeführten Akku. Es konnte sonst beschädigt werden.
• Versuchen Sie nicht den Akku zum Aufladen auszubauen.
  Versuchen Sie nicht, die Akku-Hülle zu öffnen oder den Akku zu zerlegen, dies wurde den Akku zerstoren.

Mit dem Akku-Besen arbeiten

Achtung:

• Benutzen Sie das Gerät niemals mit abgenommenem Schmutzbehälter.
• Halten Sie das Ende der rotierenden Bürstenrolle, Stäbe und Geräteöffnungen fern von Geschicht und Körper.

4 Drücken Sie den Schalter, um den Akku-Besen einschalten. Durch erneutes Drücken schaltet sich das Gerät aus.

• Führer Sie den Akku-Besen nun über den Boden.
• Sie können den Besenstiel bei Arbeitsunterbrechungen in senkrechter Position eingerastet halten.

① Hinweis:

Bei einigen Teppicharten konnte der Akku-Besen rattern oder hupfen. Arbeiten Sie in thisem Fall langsam und in entgegengesetzter Richtung.

Reinigung

So reinigen Sie den Schmutzbehälter:

Um die Leistungsfähigkeit des Akku-Besens zu erhalten, leeren Sie den Schmutzbehälter nach jedem Gebrauch.

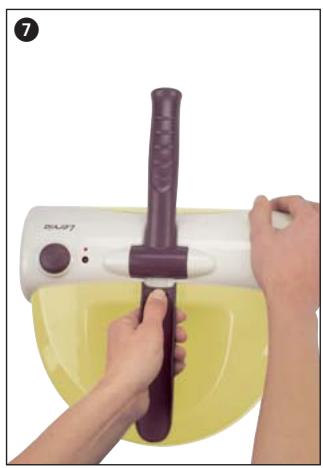

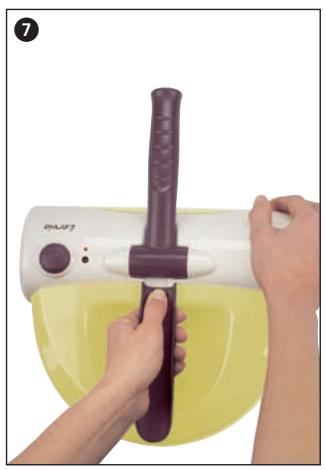

7 Drücken Sie den Entriegelungsknopf des Schmutzbehalters, um diesen vom Gerät zu losen.

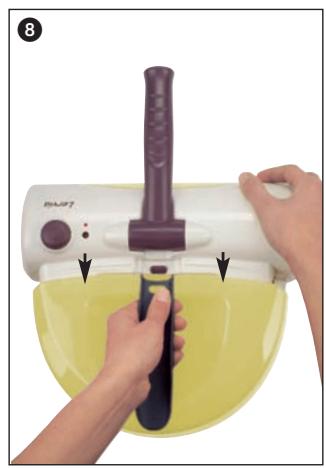

Ziehen Sie den Schmutzbehälter horizontal mit einer leichten Bewegung nach oben aus dem Gerät.
- Leeren Sie den Schmutzbehälter und setzen Sie ihn wieder ein.

So reinigen Sie die Bürstenrolle:

Sollte sich die Bürstenrolle nicht mehr drehen setzen,
weil sich grobe Verschmutzungen oder Faden
angesammelt haben, gehen Sie wie folgt vor:

• Drehen Sie den Akku-Besen um und halten Sie ihn so, dass die flache Seite mit der Bürstenrolle zu Ihnen zeigt.
  Entfernen Sie die petite Abdeckung auf der rechten Seite.

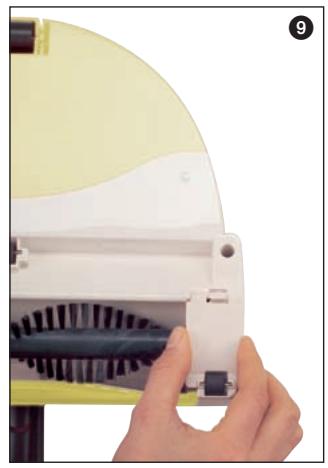

• Losen Sie den Antriebsriemen, indem Sie diesen nach rechts schieren.

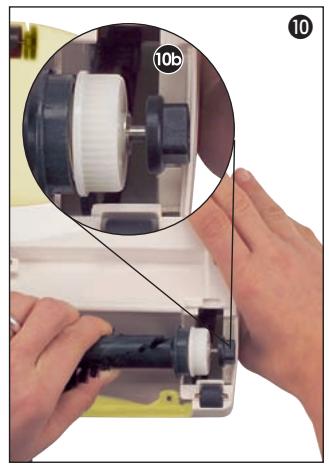

  10 Heben Sie die Bürstenrolle an der rechten Seite an und entfernen Sie den Führungsaufsatz mit der Unterlegscheibe 10b.

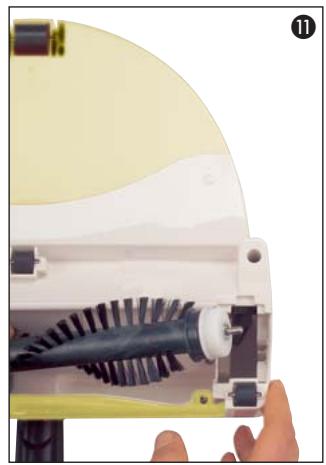

  1 Ziehen Sie nun die Bürstenrolle nach rechts aus dem Gerät.
• Entfernen Sie Verschmutzungen (auf beiden Seiten der Borsten) und säubern Sie die Bürstenrolle.

Nach der Reinigung gehen Sie wie folgt vor, um die Bürstenrolle wieder einzusetzen:

• Setzen Sie den Antriebsriemen in das Fach ein und gegen Sieihn um das Antriebsrädchen des Motors.
• Setzen Sie die Unterlegscheibe mit dem Führungsaufsatz auf und führen Sie die Bürstenrolle in die linke Führung ein.
• Ziehen Sie den Antriebsriemen über den Führungsaufsatz und setzen Sie die Bürstenrolle rechts wieder ein.
• Ziehen Sie nun den Antriebsriemen über das Antriebsrädchen der Bürstenrolle.
• Setzen Sie die Abdeckung der Bürstenrolle auf, indem Sie erst die unteren Nasen in die Aussparungen führen und die Abdeckung danach von oben hinunterrücken.

Achtung:

• Achten Sie darauf, dass das Gerät bei abgenommenem Schmutzbehälter oder bei der Reinigung der Bürstenrolle nicht unbeabsichtigte eingeschaltet wird.
• Reinigen Sie das Gerät nicht während des Ladevorgangs.

Aufbewahrung

Nutzen Sie den mitgelieferten Wandhalter zur praktischen undplatzsparen Aufbewährung oder wenn Sie das Gerät aufladen.

Achtung:

• Setzen Sie den Akku-Besen keinen extremen Temperaturen oder Feuchtigkeit aus.
  Bewahren Sie ihn daher nicht in der Nare von Ofen, Heizkörpersn, Brennern oder im Badezimmer auf.
• Stellen Sie das Gerät nie ab ohne es ausgeschaltet zu haben - der Akku könnte durch Tiefentladung beschädigt werden.

Entsorgen

Werfen Sie das Gerät keinesfalls in den normalen Hausmüll. Dieses Produkt unterliegt der europäischen Richtlinie 2002/96/EG.

Entsorgen Sie das Gerät über einen zugelassenen Entsorgungsbetrieb oder über ihreCOMMUNALE Entsorgungseinrichtung.

Beachten Sie die aktuell geltenden Vorschriften.

Setzen Sie sich im Zweifelsfall mit ihrer Entsorgungsseinrichtung in Verbindung.

Batterien/Akkus entsorgen

Batterien/Akkus)dürfen nicht im Hausmüll entsorgt werden. Jeder Verbraucher ist gesetzlich verpflichtet, Batterien/Akkus bei einer Sammelstelle seiner Gemeinde / seines Stadtteils oder im Handel abzugehen.

These Verpflichtung dient dazu, dass Batterien/Akkus einer umweltschonenden Entsorgung zugefuhrt werden konnen. Geben Sie Batterien/Akkus nur im entladen Zustand zurück.

Führn Sie alle Verpackungsmaterialien einer umweltgerechten Entsorgung zu.

Garantie und Service

Sie erhalten auf这点es Gerät 3 Jahre Garantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.itte bewahren Sie den Kassenbon als Nachweis für den Kauf auf.itte setzen Sie sich im Garantiefall mit ihrer Servicestelle Telefonisch in Verbindung. Nur so kann eine kostenlose Einsendung ihrer Ware gewährleistet werden.

Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Verschleitsteile oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter oder Akkus. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt.

Bei missbrächlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihr gesetzlichen Rechte werden durch diese Garantie nicht eingeschlossen.

DE Schraven

Service- und Dienstleistungs GmbH

Gewerbering 14

(14 Ct/Min. aus dem dt. Festnetz ggf. abweichende Preisie

aus dem Mobilfunknetz)

Fax: [phone]

e-mail: [e-mail]

AT Kompernaß Service Österreich

Rittenschober KG

Gmundner Strasse 10

A-4816 Gschwandt

Tel.: [phone]

Service- und Dienstleistungs GmbH

Gewerbering 14

(14 Ct/Min. aus dem dt. Festnetz ggf. abweichende Preis e aus dem Mobilfunknetz)

Fax: [phone]

e-mail: [e-mail]

SCOPA ELETTRICA KH 750

Utilizzazione
