BEDIENUNGSANLEITUNG KH 1150 LERVIA

9 Technische gegevens

Product plafondventilator KH 1150

Netspanning 220-240 V\~,50 Hz

Nominal vermogen

ventilator 60W

Lampen 3× .50W GU10

Gewicht (incl.) 6750 g

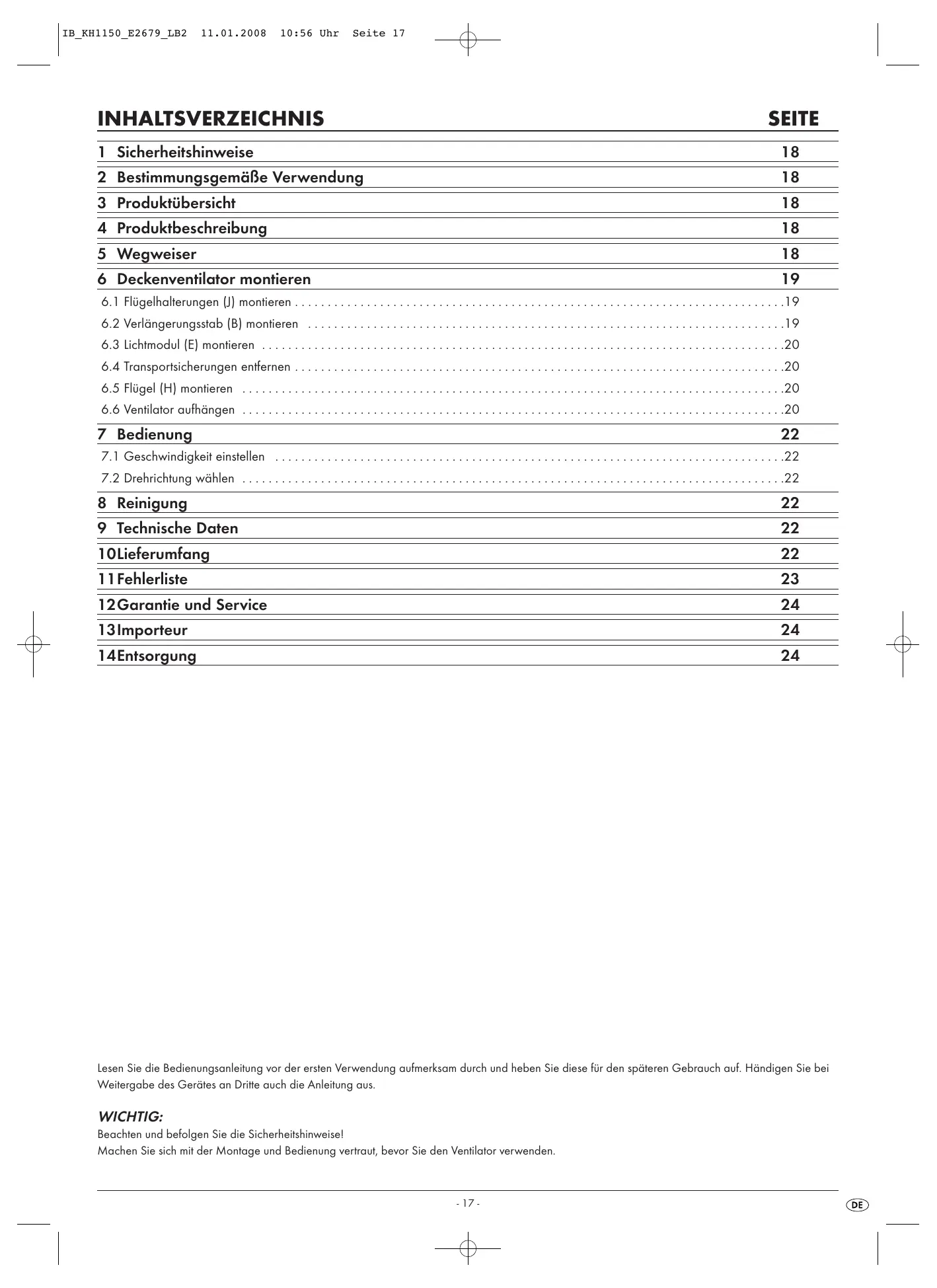

1 Sicherheitshinweise 18
2 Bestimmungsgemäß Verwendung 18
3 Produktübersicht 18
4 Produktbeschreibung 18
5 Wegweiser 18

6 Deckenventilator montieren 19

6.1 Flügelhalterungen (J) montieren 19
6.2 Veränderungsstab (B) montieren 19
6.3 Lichtmodul (E) montieren 20
6.4 Transportsicherungen entfernen 20
6.5 Flügel (H) montieren 20
6.6 Ventilator aufhagen 20

7 Bedienung 22

7.1 Geschwindigkeit einstellen 22
7.2 Drehrichtung wahlen 22

8 Reinigung 22
9 Technische Daten 22

10Lieferumfang 22
11Fehlerliste 23
12Garantie und Service 24
13Importeur 24
14Entsorgung 24

Lesen Sie die Bedienungsanleitung vor der ersten Verwendung aufmerksam durch und haben Sie diese für den späteren Gebrauch auf. Handigen Sie bei Weitergabe des Gerätes an Dritte auch die Anleitung aus.

WICHTIG:

Beachten und befolgen Sie die Sicherheitshinweise!

Machen Sie sich mit der Montage und Bedienung vertraut, bevor Sie den Ventilator verwenden.

GEFAHR:

Beachten und befolgen Sie die nachfolgenden Sicherheitshinweise! Andernfalls besteht erhebliche Unfallgefahr.

Gefahr durch Stromschlag

• Nur eine Elektrofachkraft darf das Gerät an eine ordnungsgemäß installierte und geerdete Stromleitung mit einer Netzspannung von 220 - 240 V~ mit 50 Hz anschließen.

Sie)dürfen das Gerät keinesfalls in Flüssigkeit tauchen,keiner Feuch-tigkeit aussetzen und nicht im Freien benutzen. Falls noch einmal Flüssigkeit in das Gerätegehäuse gelangt, machen Sie das Gerät stromlos,z.B.durch das Entfernen der Haussicherung oder durch Betätigen des entsprechenden Unterbrechungsschalters (Nullstellung)im Sicherungskasten.

• Knicken oder quetschen Sie die Netzzuleitung nicht.
• Wenn Netzzuleitung oder das Gerätegehäuse beschädigt sind, müssen Sie das Gerät von Fachpersonal reparieren setzen, bevor Sie es erneut verwenden. Sie dürfen das Gerätegehäuse nicht öffnen. In dieser Falle ist die Sicherheit nicht gegeben und die Gewährleistung erlischt.

Brandgefahr

• Lassen Sie das Gerät während des Betriebs niemals unbeaufsichtigt.
• Hängen Sie das Gerät niemals in der Nähe von Wärmequellen auf.
• Schlieben Sie den Deckenventilator nicht über einen Dimmer an. Benutzen Sie zur Drehzahländerung nur die dafür vorgesehene Zugette.

Verletzungsgefahr

• Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschrankten, physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei davon, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
• Kinder sollen den beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät halten.

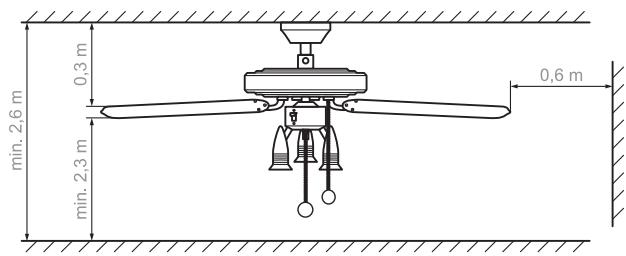

• Der Mindestabstand der Flügelspitzen zum Boden muss im montierten Zustand 2,30 m betragen. Der Abstand zwischen Flügel und Decke muss mindestens 0,30 m betragen. Der freiliche Abstand zu Raumwänden oder Hindernissen muss mindestens 0,60 m betragen (s. Abb. 1).

Abb. 1: Mindestabstände des Deckenventilators

• Es dürfen sich keine Hindernisse im Rotationsbereich des Geräts befinden.
• Das Gerät muss sich an der Raumdecke befestigt sein. Die Raumdecke, Dübel und Schrauben müssen auch die zusätzliche Belastung durch die Rotation des Geräts aufnehmen konnen. Lassen Sie sich in einem Baufachmarkt gegebenenfalls über die Befestigung des Deckenventilators beraten.

Erstickungsgefahr

• Sie)durfen das Gerät nicht gemeinsam mit einem öl- oder gasbefeuerten Ofen oder Heizgerät in einem Raum betreiben. Ausnahme: der Rauchabzug wurde unter Berücksichtigung des Ventilatorbetriebs von einer Fachkraft geprüft und freiigegeben.

2 Bestimmungsgemäß Verwendung

Der Deckenventilator dient ausschließlich dem Umwälzen von Luft in geschlossenen Räumen. Dieser Deckenventilator ist ausschließlich für die Benutzung in privaten Haushalten bestimmt. Beachten Sie alle Informationen in dieser Montage- und Bedienungsanleitung, insbesondere die Sicherheitshinweise. Jege andere Verwendung gilt als nicht bestimmungsgemäß.

3 Produktübersicht

A Verkleidung
B Verländerungsstab (2 Varianten)
C Verbindungsstück
D Schiebeschalter zur Drehrichtungsänderung
E Lichtmodul mit 3 Lampen (inkl. 3 Halogenleuchtkörper)
F Zugette fur Beleuchting
G Zugette zur Geschwindigkeitsänderung
H Flugel (5 Stuck)

Fixierplatte (5 Stuck)
J Flügelhalterung (5 Stück)
K Motorgehause
L Montageplatte

4 Produktbeschreibung

Der Deckenventilator KH 1150 verfügbar über drei Geschwindigkeitsstufen, die über die Zugette geregelt werden. Ein Umschalter ermöglich die Änderung der Drehrichtung, so dass die Luft entweder nach unter, oder nach ober umgewälzt wird. Zusätzlich ist der Ventilator mit einer Beleuchtung mit 3 Halogenlampen ausgerüstet, die über eine separate Zugette ein- bzw. ausgeschaltet wird.

5 Wegweiser

Das Kapitel 6 beschreiben die Montage und das Kapitel 7 die grundlegende Bedienung des Deckenventilators KH 1150.

Lesen Sie die Kapitel sorgfältig, um die Montage zügig und fehlerfrei durchzufahren, sowie die Funktionen zu verstehen und umsetzen zu konnen.

Es werden folgende Signalworte und Symbole verwendet:

GEFAHR

Warning vor möglichen schweren bis tödlichen Verletzungen von Personen

WARNING

Warning vor möglichen leichten Verletzungen von Personen oder möglich Sachschaden

VORSICH

Warning vor möglichen Defekten bzw. Zerstörung des Produktes

WICHTIG / HINWEIS

Hier wird ein wichtiger oder nützlicher Hinweis gegeben

WARNING:

Beachten Sie die Sicherheitshinweise (s. Kap. 1), um Verletzungen oder Schäden durch die Folge von Montagefehlern zu vermeiden! Verwenden Sie den Ventilator nicht, wenn er beschädigt ist!

HINWEIS:

Die Buchstaben in Klammern beziehen sich auf die Abbildung in Kap. 3 "Produktübersicht".

Benöttiges Werkzeug

Kreuzschlitzschraubendreher

Maulschlüssel 8 mm

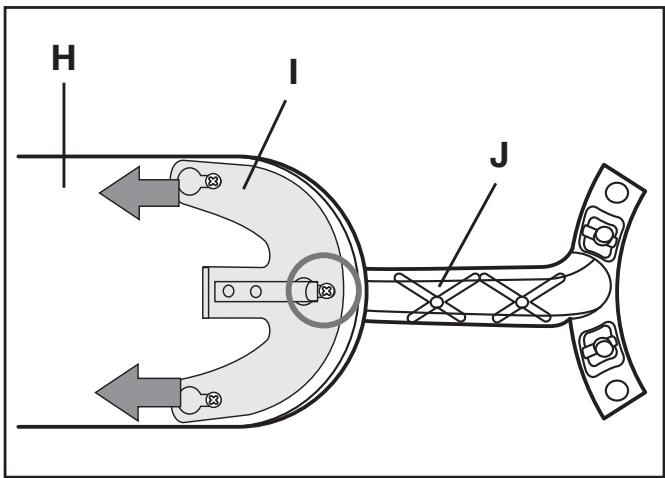

6.1 Flügelhalterungen (J) montieren

1 Gewünschtes Dekor auswahlen: Holz oder weiß Oberfläche. Die Flügel so bereitlegen, dass das gewünschte Dekor sich unter befindet.
2 Die Sicherungsbolzen einer Flügelhalterung (J) von unter durch die 3 Öffnungen eines Flügels (H) führen. Fixierplatte (I) aufsetzen und in Pfeilrichtung schiben (s. Abb.). Die Federklemme muss damit einrasten und den mittleren Bolzen sichern (s. Abb.: Kreis). Alle Flügel in gleicher Weise montieren.

6.2 Verlängerungsstab (B) montieren

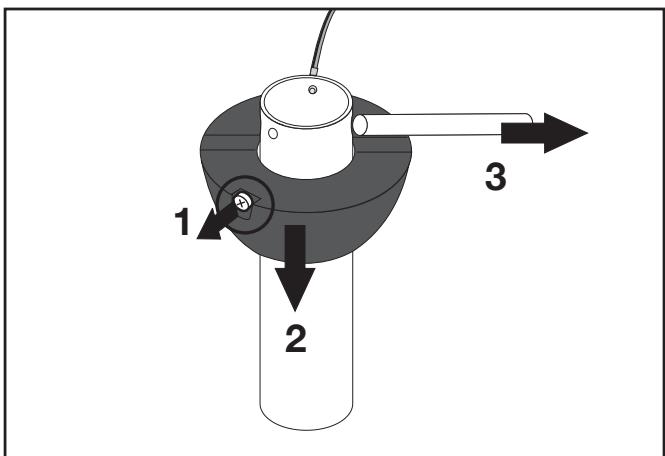

1a Langer Stab mit Kunststoffhalterung:
Schnitt 1: Seiteliche Sicherungsschraube am Veränderungsstab offen (s. Abb.: Kreis).
Schnitt 2: Halterung nach unten schieben, bis der Sicherungsbolzen frei wird.
Schnitt 3: Sicherungsbolzen herausziehen.

1b Wenn Sie den kurzen Verlängerungsstab verwenden möchten,ziehen Sie die Halterung jetzt ganz vom langen Stab ab und schiben sie wie gezeigt etwa bis zur Halfte auf den kurzen Stab.

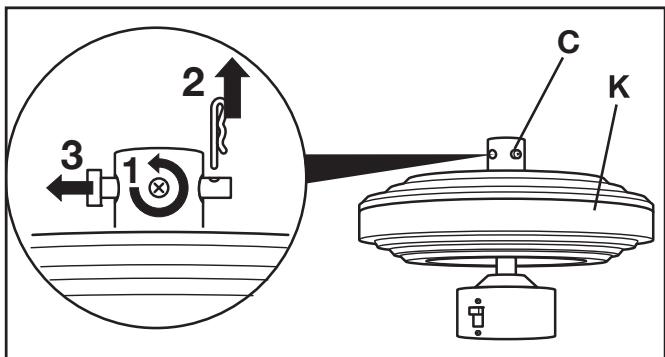

2 Schritt 1: Seiteliche Schrauben des Verbindungsstücks (C) lockern, so dass der Veränderungsstab eingesetzt werden kann.

Schritt 2: Bolzen des Verbindungsstücks demontieren: Sicherungssplint herausziehen.

Schritt 3: Bolzen entnahmen.

GEFAHR:

Beschädigte Kabel führen zu Kurzschlüssen. Bei Berührung des Ventilators besteht in solchen Fällen Lebensgefahr!

Beim folgenden Einsetzen der Bolzen in Verlängerungsstab und Verbindungsstück Kabel nicht beschädigen!

3 Kabel durch die Verkleidungziehen und Verkleidung über das Verbindungsstück auf das Motorgehause legen.

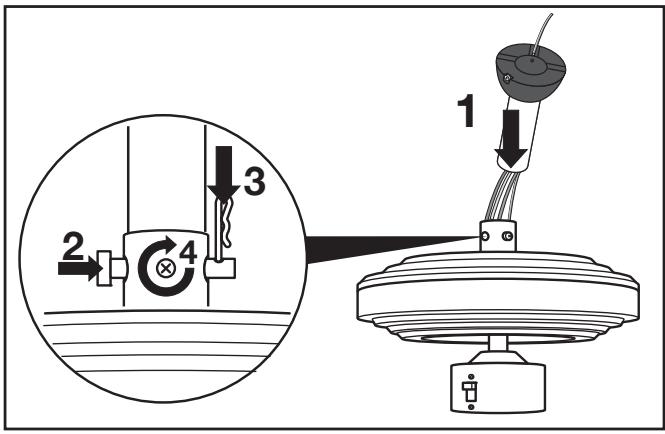

4a Schritt 1: Langer Verlängerungsstab: Kabel durchziehen, dann den Verlängerungsstab in das Verbindungsstück einsetzen.

Schritt 2: Sicherungsbolzen des Verbindungsstücks installieren.

Schritt 3: Sicherungssplint einsetzen.

Schritt 4: Schrauben zuerst beiden gleichzeitig gleichmäßig handfest drehen und dann mit dem Schraubendreher festschrauben. Muttern gegen das Verbindungsstück festdrehen (kontern).

4b Kurzer Verlängerungsstab: Nach dem Durchziehen der Kabel (s. 4a, Teilschrift 1) müssen Sie zuerst den folgenden Montageschrift 5 ausfahren. Danach führen Sie unter 4a die Teilschrifte 2 bis 4 aus.

5 Bolzen durch die oberen Öffnungen des Verlängerungsstabs führen und mittig ausrichten.

Halterung nach oben über den Bolzen schieben, damit darauf aufchten, dass die Sicherungsschraube in die entsprechende Aussparung passst. (vgl. Abb. Schritt 1a). Sicherungsschraube in das Gewinde des Verlängerungsstabs eindrehen.

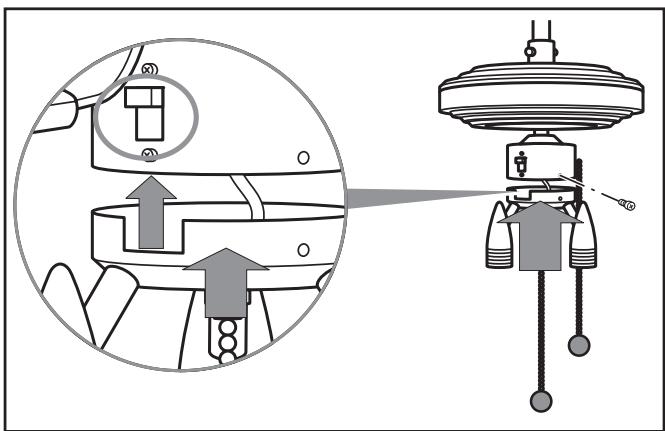

6.3 Lichtmodul (E) montieren

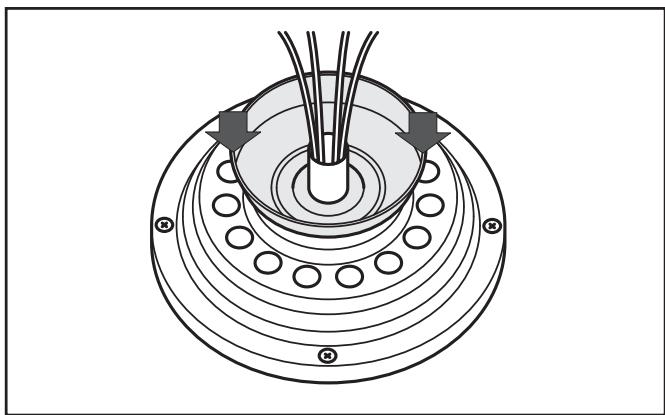

GEFAHR:

Beschädigte Kabel führen zu Kurzschlüssen. Bei Berührung des Ventilators besteht in solchen Fälle Lebensgefahr!
Kabel im Gehäuse so verlegen, dass diese beim Einsetzen des Lichtmoduls nicht geklemmt werden!

1 Drei Schrauben mit Federringen am Lichtmodul (E) entfernen.
2 Kabelstecker des Lichtmodulus mit der Buchse am Ventilator verbinden.
3 Lichtmodul in das Motorgehäuse einsetzen, damit beachten, dass die Aussparung sich unter dem Drehrichtungsschalter (s. Abb. Kreis) befindet.
4 Lichtmodul mit den 3 Schrauben und Federringen festschrauben.

6.4 Transportsicherungen entfernen

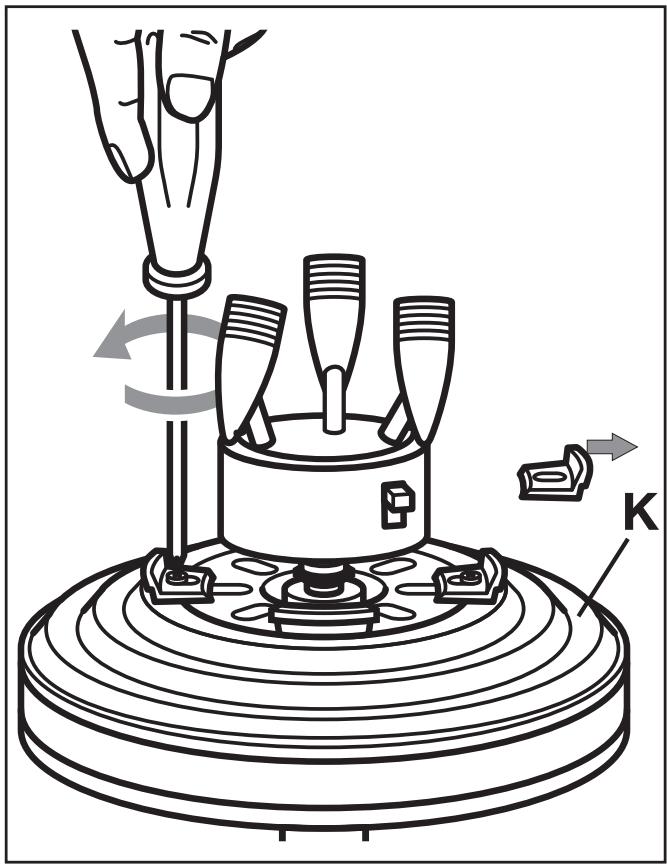

1 Losen Sie die 3 Schrauben der Transportsicherungen am Motorgehäuse (K).
2 Entnehmen Sie die Schrauben mit den Federringen sowie die Transport-sicherungen.
3 Bewahren Sie die Transportsicherungen mit Schrauben und Federringes für einen evtl. zukünftigen Transport auf.

6.5 Flügel (H) montieren

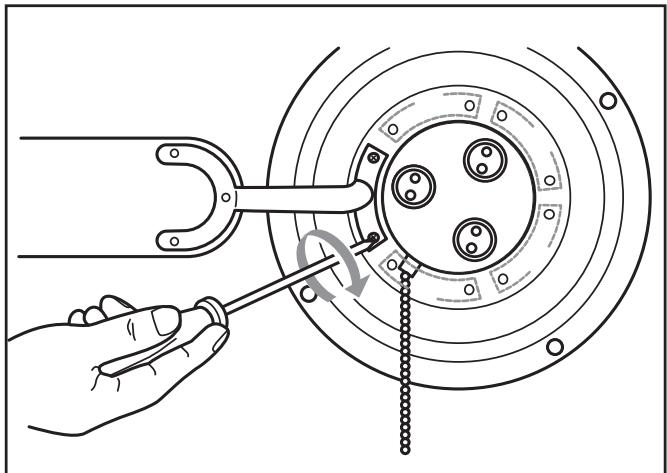

1 Schrauben Sie die Flügel mit je 2 Schrauben mit Unterlegscheiben am Motorgehäuse fest (s. Abb.).

2 Drehen Sie den Ventilator langsam einige Umdrehungen, um zu prufen, ob die Flügel korrekt montiert sind. Sollte die Drehung nicht leichtgangig sein, kontrollieren Sie die Verschraubung der Flügel.

6.6 Ventilator aufhängen

GEFAHR:

Sie mussen sicheren, dass die Elektroanschlussleitung stromlos ist.

WARNING:

Die Raumdecke sowie die Verschraubung muss mindestens ein Gewicht von 28 kg tragen können.

Verwenden Sie Schrauben 8 × 50 mm mit Dubeln.

Für die Befestigung an Hohlraumdecken (z. B. Rigips) verwenden Sie spezielle Hohlraumdübel. Alternativ ermitteln Sie, ob sich die Montageplatte an der (tragfähigeren) Unterkonstruktion befestigen{lsst (Vierkanholz, Balken) und verwenden Sie Holzschauben.

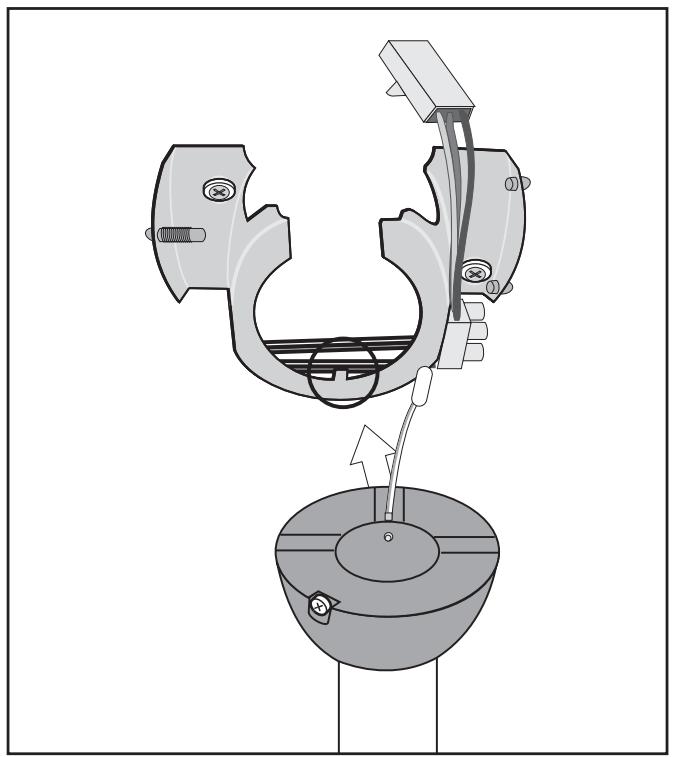

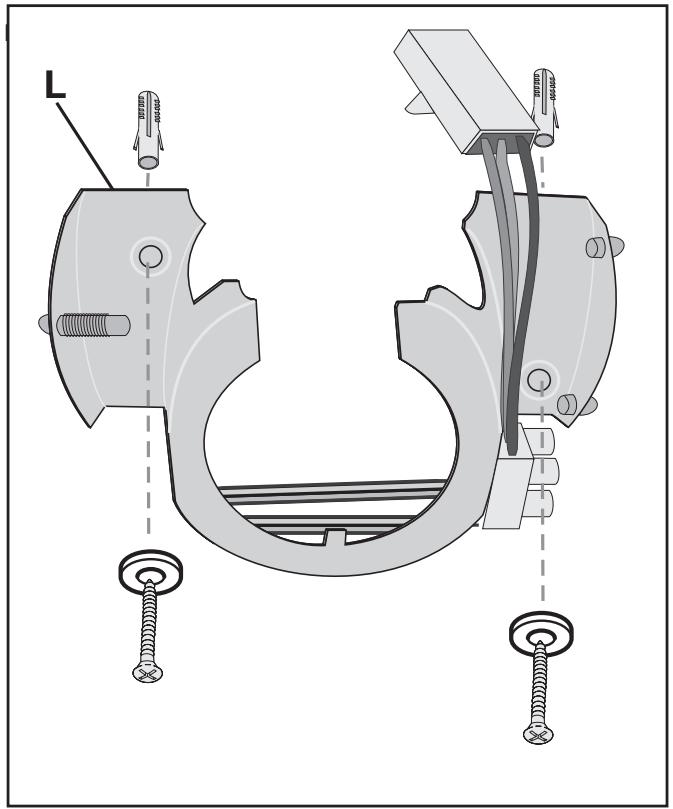

1 Montageplatte (L) mit 2 Schrauben und ggf. Dubeln an der Decke befestigen.

2 Ventilator in die Montageplatte einhängen, auf Einkerbung der Halterung achten (s. Abb. Kreis).

3 Stromanschluss vornehmen.

GEFAHR:

Stromanschluss nur durch Elektrofachkraft!
Bei Nichtbeachten besteht Lebensgebung durch elektrischen Strom!

Farbliche Kennzeichnung:

Grün-Gelb (I): Schutzleiter
Blau (II): Neutralleiter
Braun (III): Stromführung des Kabel (auch: schwarz)

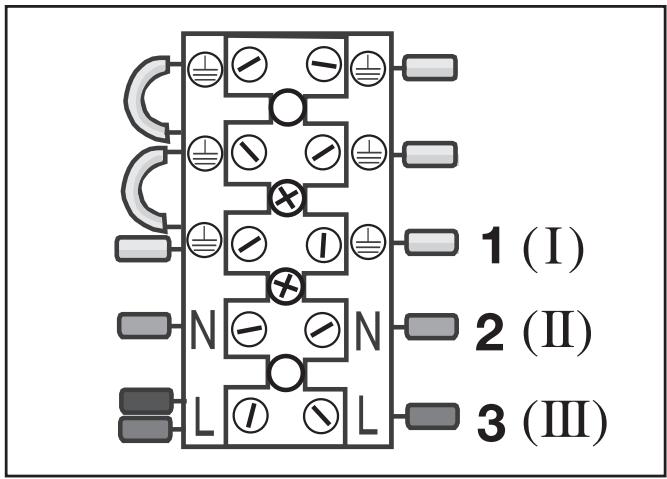

Stromzuleitung anschließen

Schritt 1: Schutzleiter an Lüsterklemme anschließen (I).

Schritt 2: Blauen Leiter (N) anschließen (II).

Schritt 3: Braunen Leiter (L) anschließen (III).

Kabelstecker verbinden

Verbinden Sie die Kabelstecker der beiden Schutzleiter des Ventilators mit den Buchsen an der Montageplatte.

Verbinden Sie dann den breiten Kabelstecker des Ventilators mit der Buchse an der Montageplatte.

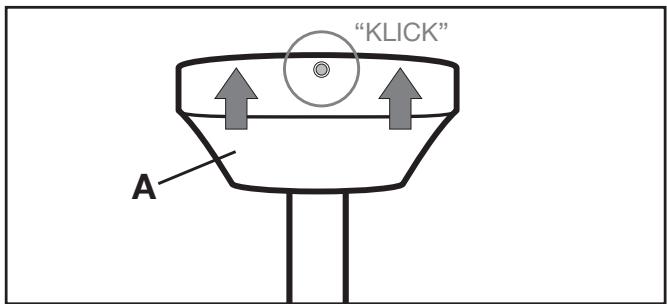

4 Verkleidung (A) in die Montageplatte einklichen: in die beidenbebenein-anderliegenden Kugeln einsetzen und gegenüberliegende Federkugel einrasten (Klick!).

① HINWEIS:

Sie sollen die Halogenlampen möglichst nicht mit den Fingern berühren. Verwenden Sie beim Einsetzen ein sauberes Tuch oder z. B. Stoffhandschuhe.

5 Halogenlampen in die Lampenfassung einsetzen: Setzen Sie die Halogenlampen mit leichtem Druck in die runden Aussparungen und drehren Sie sie dann im Uhrzeigersinn fest.

6 Stromversorgung einschalten.

7.1 Geschwindigkeit einstellen

Stellen Sie die Geschwindigkeitsstufe mit der Zugette (G) am Motorgehause ein. Dabei verändert jeder Ziehen die Geschwindigkeit in folgender Reihenfolge:

Schnell - mittel - langsam - AUS

Schalten Sie das Licht mit der mittleren Zugkette (F) ein.

Wenn der Ventilator zusätzlich mit einem Schalter oder einer Sicherung ein und ausgeschaltet wird, startet er, wenn Sieihn nicht mit der Zugette ausgeschaltet haben, mit der zuletzt eingestellten Geschwindigkeit.

7.2 Drehrichtung wahlen

① INFO: Drehrichtigung

Ventilator dreht gegen den Uhrzeigersinn:

Klassische Funktion des Ventilators. Der abwartsgerichtete Luftstrom erzeugte eine kühlende Wirkung. Einsatz vorzugsweise zur warmen Jahreszeit.

Ventilator dreht im Uhrzeigersinn:

Der Luftstrom wird gegen die Decke gerichtet. Die beheizte Raumluft wird better im Raum verteil und ein Wärnestau unter der Decke vermieden.

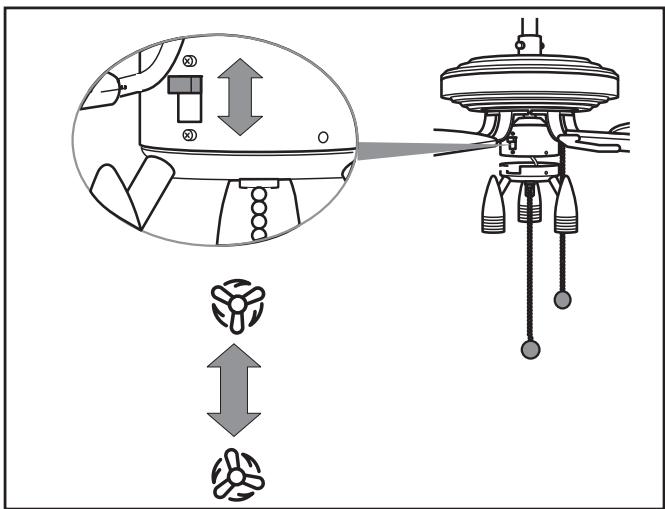

VORSICHT:

Betätigten Sie den Drehrrichtungsschalter nur im Stillstand, damit der Ventilator nicht beschädigt wird.

Ändern Sie die Drehrrichtung mit dem Schiebeschalter.

Dabei bedeutet:

Schalter oben: Ventilator dreht im Uhrzeigersinn.

Schalter unter: Ventilator dreht gegen den Uhrzeigersinn.

(jeweils von unter gesehen)

GEFAHR:

Trennen Sie den Ventilator vom Stromnetz, bevor Sieihn reinigen: Schalten Sie die entsprechende Haussicherung ab. Bei Berührung von spannungsfuhrenden Kabeln oder Teilen besteht Lebensgefahr!

Wischen Sie den Ventilator mit einem weichen Tuch ab, das bei hartnäckigen Verschmutzungen leicht angefeucht sein darf. Verwenden Sie keine Lösungsmittel, keine scharfen Reiniger oder scharfe Hilfsmittel, z. B. raue Schwämme oder Bürsten, damit Sie den Ventilator nicht verkratzen.

9 Technische Daten

Produkt Deckenventilator KH 1150

Netzspannung 220-240V\~,50Hz

Nennleistung Ventilator 60 W

Leuchten 3 × . 50 W GU 10

Materialien Metall und MDF

Abmessungen 131× 40cm

(35 cm mit dem kürzeren Verlängerungsstab)

Gewicht (inkl.) 6750 g

Gekennzeichnet

mit Prüfzeichen CE, GS

10 Lieferumfang

1x Motor im Motorgehause

1x Lichtmodul mit Lampenfassungen

5xFlugel

5x Flügelhalterungen

1x Deckenbefestigung mit Verkleidung

1x Verlängerungsstab

3x Leuchtmittel 50 W GU10

Schauben und Dübel

Montagevideo (SVCD)

Bedienungsanleitung

Problem/Fehler	Mögliche Ursache(n)	Abhilfe
Befestigungsschrauben setzen sich nicht festdrehen bzw. wurden bei der Montage überdrecht.		Schrauben und Muttern austauschen. Nur Schrauben verwenden, die den Originalschrauben entsprechen bzw. Info vom Hersteller bzw. Händler einholen.
Der Ventilator lauft nicht an.	Haussicherung defekt.	Haussicherung prüfen und ggf. austauschen.
	Der Drehrichtungsschalter stehen mittig.	Drehrichtungsschalter in die obere oder andere Position stellen.
	Zugkettenschalter in "AUS"-Stellung.	Zugkette 1 x ziehen.
	Kabelstecker locker.	GEFAHR: Trennen Sie den Ventilator vom Stromnetz, bevor Sie den Kabelstecker prüfen. Prüfen Sie den Kabelstecker.
	Ventilator defekt.	Ventilator von Fachkraft prüfen setzen oder an Kundendienst einschicken (Anschrift siehe Kapitel "Garantie und Service").
Ventilator lauft laut oder schwankt stark.	Flügelhalterungen nicht fest.	Verschaubung der Flügelhalterungen prüfen.
	Flügel beschädigt.	Flügel prüfen und ggf. austauschen.
	Flügel nicht ausbalanciert.	Wechseln Sie die Anordnung der Flügel unterinander.
	Fixierplatte(n) locker.	Fixierplatten prüfen.
	Aufhängung nicht korrekt.	GEFAHR: Trennen Sie den Ventilator vom Stromnetz, bevor Sie die Aufhängung prüfen. Prüfen Sie die Befestigung von Montageplatte und Verlängerungsstab und korrigeren Sie ggf. die unkorrekte Befestigung.
Licht Funktioniert nicht.	Leuchtmittel defekt.	Prüfen Sie die Halogenlampen und ersetzen Sie defekte Leuchtmittel.
	Kabelstecker locker.	GEFAHR: Trennen Sie den Ventilator vom Stromnetz, bevor Sie den Kabelstecker prüfen. Prüfen Sie den Kabelstecker.

Keine Manipulationen am Produkt vornehmen!
Reparaturen Sicherheitsrelevanter Teile nur durch Fachkraft.

Sie erhalten auf these Gerät 3 Jahre Garantie ab

Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.itte bewahren Sie den Kassenbon als Nachweis für den Kauf auf.itte setzen Sie sich im Garantiefall mit ihrer Servicestelle Telefonisch in Verbindung. Nur so kann eine kostenlose Einsendung ihrer Ware gewährleistet werden.

Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Verschleiße oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter oder Akkus. Das Produkt ist ledigious für den privaten und nicht für den gewerblichen Gebrauch bestimmt.

Bei missbrächlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihr gesetzlichen Rechte werden durch diese Garantie nicht eingeschlossen.

Schraven

Service- und Dienstleistungs GmbH

Gewerbering 14

D-47623 Kevelaer

Tel.: [phone]

(14 Ct/Min. aus dem dt. Festnetz ggf. abweichende Preise aus dem Mobilfunk)

Fax: [phone]

e-mail: [e-mail]

Kompernaß Service Österreich

Rittenschober KG

Gmundner Strasse 10

A-4816 Gschwandt

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

13 Importeur

KOMPERNASS GMBH

BURGSTRASSE 21

D-44867 BOCHUM

www.kompernass.com

14 Entsorgung

Werfen Sie das Gerät keinesfalls in den normalen Hausmüll. Dieses Produkt unterliegt der europäischen Richtlinie 2002/96/EG.

Entsorgen Sie das Gerät über einen zugelassenen Entsorgungsbetrieb oder über ihreCOMMUNALE Entsorgungseinrichtung.

Beachten Sie die aktuell geltenden Vorschriften.

Setzen Sie sich im Zweifelfall mit ihrer Entsorgungseinrichtung in

Verbindung.

Führer Sie alle Verpackungsmaterialien einer umweltgerechten Entsorgung zu.
