BEDIENUNGSANLEITUNG LCD TV MD 30325 MEDION

LCD-TV 3
Fernbedienung 4

Hinweise zu dieser Anleitung 5

Bestimmungsgemäßer Gebrauch 5
Lieferumfang 5

Sicherheitshinweise 6

Betriebssicherheit 6
Aufstellort 6
Reparatur 7
Vorphesehene Umgebung 7
Stromversorgung 7
Normen/Elektromagnetische Verträglichkeit 8
Umgang mit Batterien 8

Inbetriebnahme 9

Auspacken 9
Antenne anschlieBen 9
Stromversorgung anschließen 9

Grundfunktionen 10

LCD-TV ein- und ausschalten 10
Nach dem ersten Einsatz 10
APS 10
Programmausbahl 11
Toneinstellungen 11
Bildeinstellungen 11
Zoom im PC-Modus 12
Weitere Bildeinstellungen 12
Infos anzeigen halten 12
Externes Gerät wahlen 12

Videotext 13

Die Bedienung des Videotexts 13
Videotextseiten auswahlen 13
Nutzliche Videotext-Eigenschaften 14

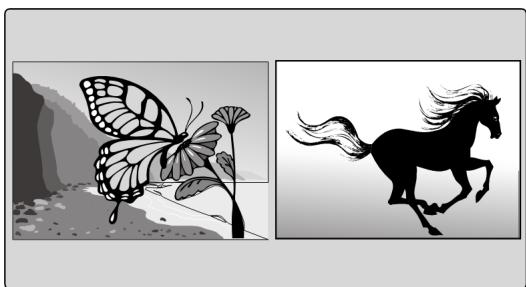

PIP und PAP 15

Quellen fur PIP und PAP 15

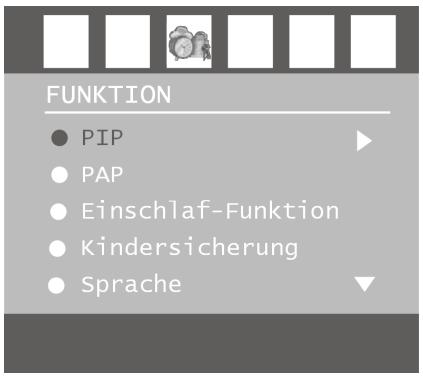

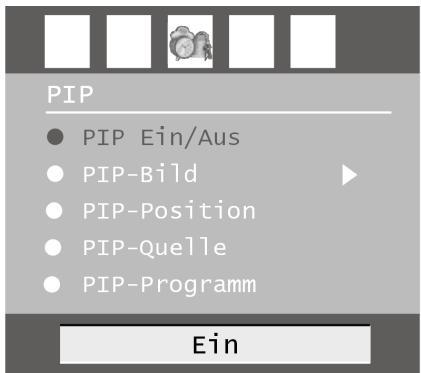

Die PIP-Funktion aktivieren und bearbeiten 16

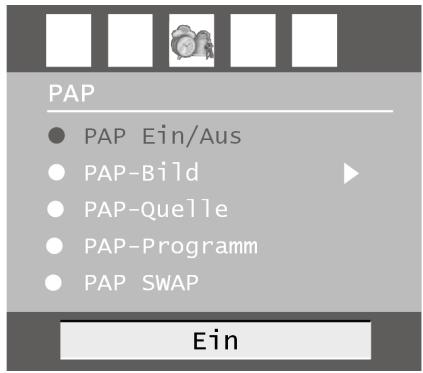

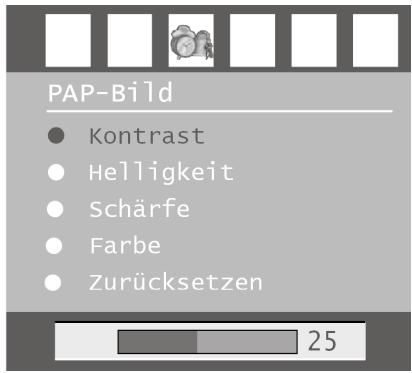

Die PAP-Funktion aktivieren undbearbeiten 17

Das OSD-MENU 18

Im Menu navigieren 18
Menu BILD 19
Menu TON 20

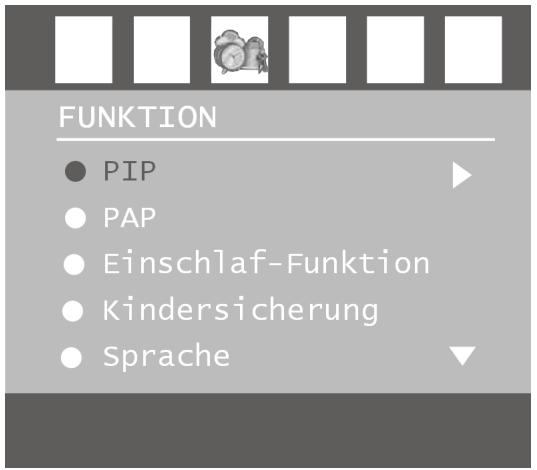

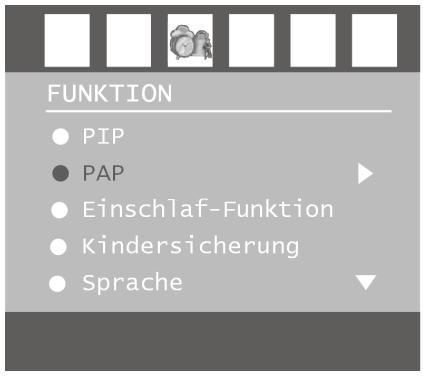

Menu FUNKTION 22
Menu PROGRAMMIERUNG 23
Videorecorder manuell speichern 24
PROGRAMMABELLE 25
Menu QUELLE 26

Menu im PC-Modus 27

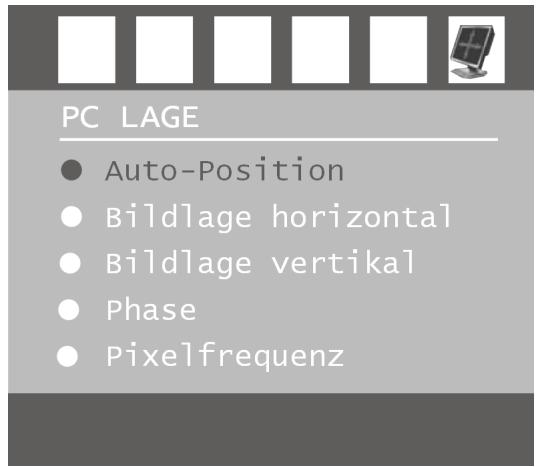

Menu PC LAGE 27

Anschlüsse und Anschlussbeispiele 28

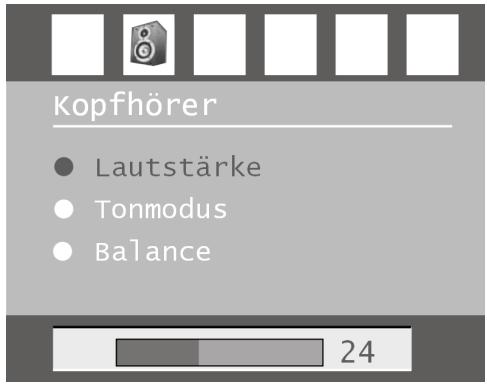

Kopfhorer 29

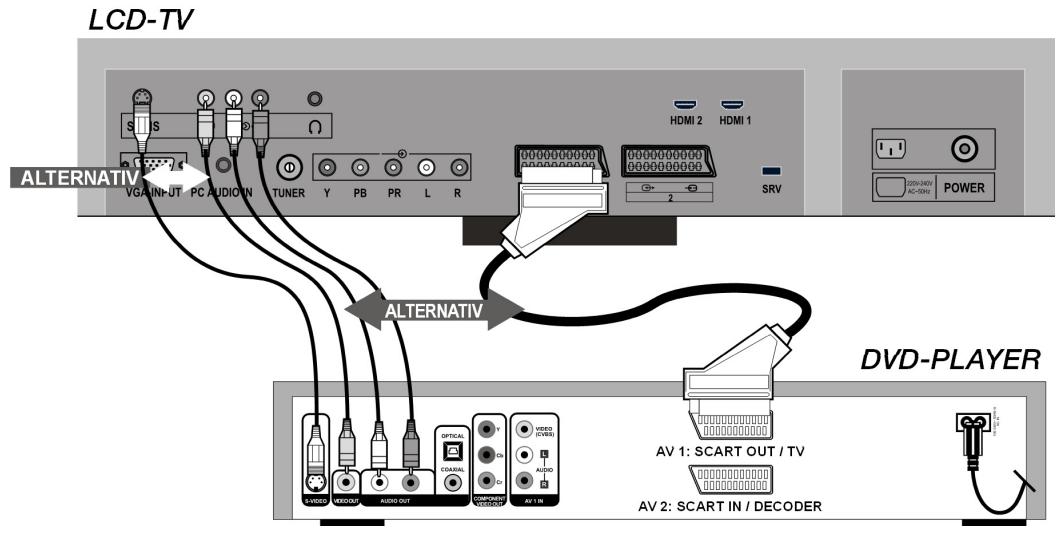

DVD-Player 30
30

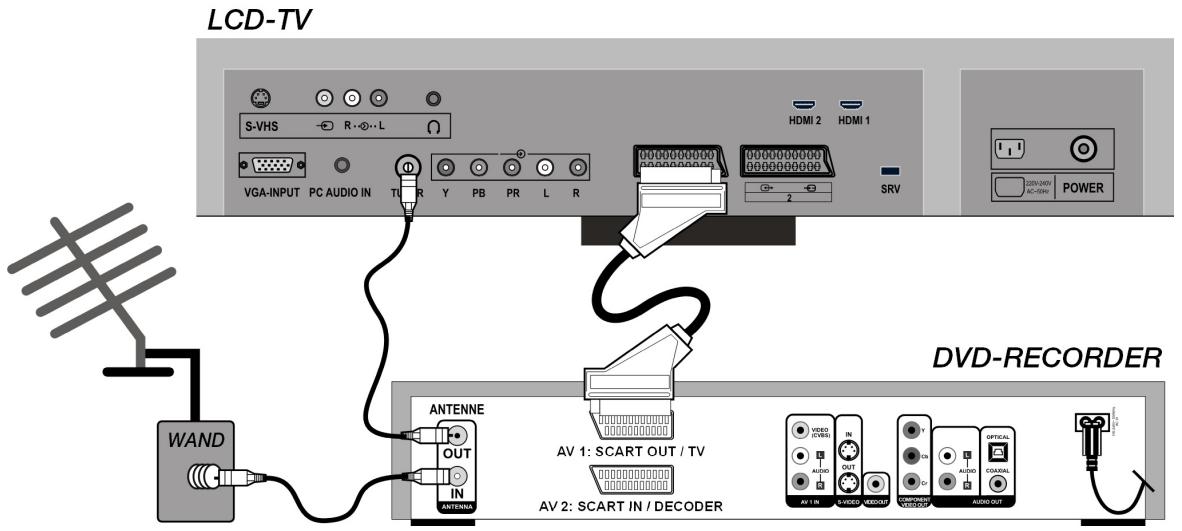

DVD-Recorder 31

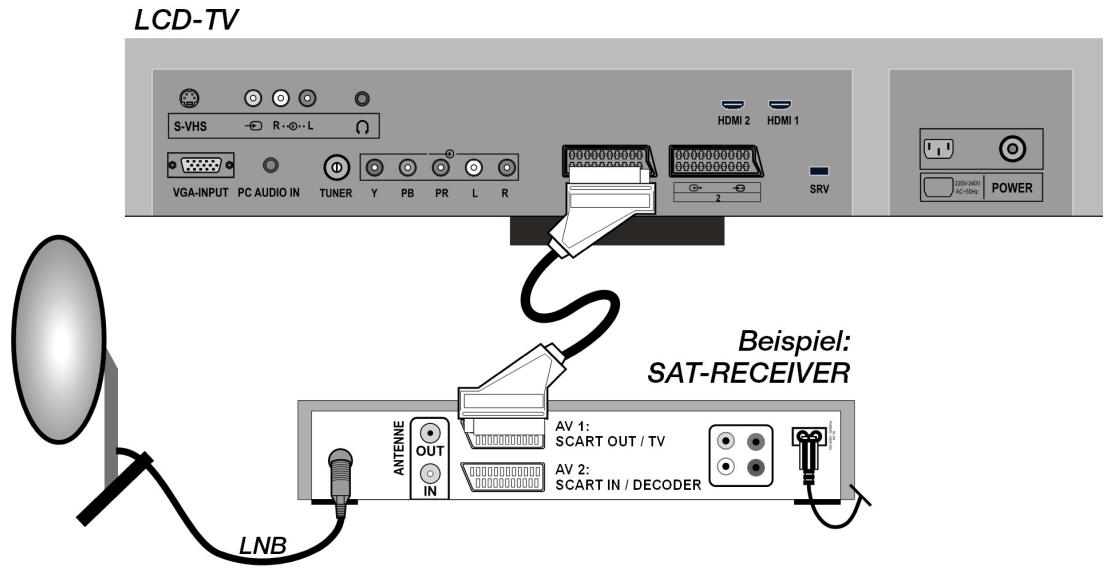

Receiver (SAT, DVB-T, Decoder etc.) 31
DVD- oder Videorecorder und SAT-Receiver 32
Camcorder 32
Gerät mit HDMI- oder DVI-Ausgang 33
PC 33

Problembehebung 34

Benötogen Sie weitere Unterstützung? 35

Reinigung 35
Technische Daten 36
Entsorgung 36

Verpackung 36
Gerät 36
Batterien 36
Pixelfehler bei LCD-TVs 37

Wandmontage 38

Zubehör 38
Sicherheitshinweise für die Wandmontage 38

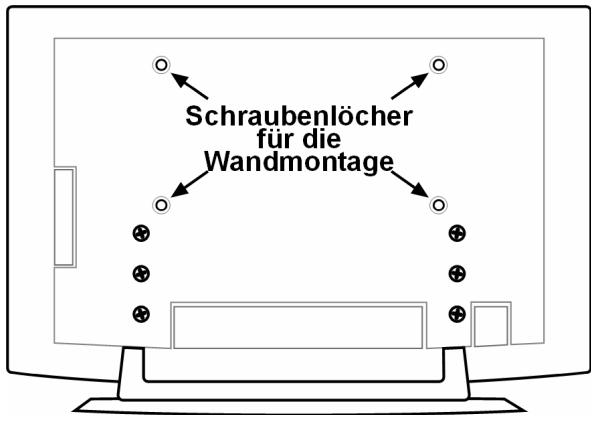

Aufhängevorrichtungen am Gerät montieren 38

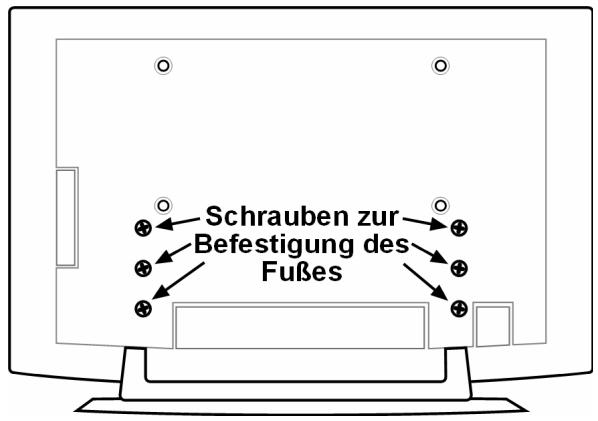

Fuß abnehmen 39
Stahlschienen an der Wand befestigen 39

LCD-TV

Vorderseite

1. TFT-Bildschirm
2. Betriebsanzeige: leuchtet blau auf, wenn sich das Gerät im Standby-Modus befindet. Erlischt, wenn das Gerät eingeschaltet ist.
3. Laufsprecher
4. Infrarot-Sensor: Empfangsfeld für die Infrarotsignale der Fernbedienung.

Bedienelemente an der Seite

1. STANDBY: Zum vorübergehenden Ausschalten des LCD-TVs.
2. TV/AV: Eingangssignal wahlen: TV (Antenne, EXT-1, EXT-2, EXT-1 S, BAV, S-Video, HDMI 1, HDMI 2, YPbPr, PC.
3. MENU: Rufen Sie mit dieser Taste das Bildschirmmen auf, um Einstellungen an Ihr Gemärz vorzunehmen.
4. • P/CH -: Wechseln Sie über diese Tasten das TV-Programm.
5. +-: Stellen Sie über diese Tasten die Lautstärke Ihrsgerätes ein.

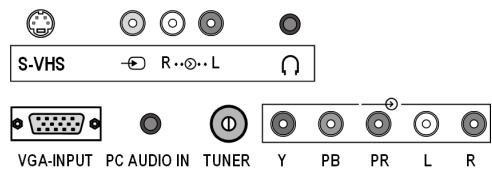

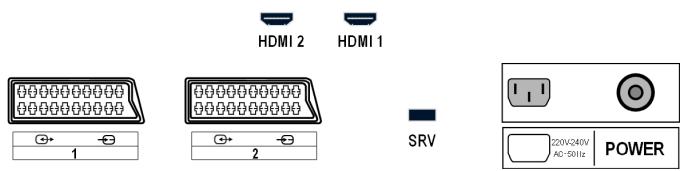

Rückseite

1. Köpfhoreranschluss: Zum Anschluss eines Kopfhörers mit 3,5 mm Klinkenstecker.
2. VIDEO-Eingang (gelb) und AUDIO-Eingang (rot/weiß): Zum Anschluss eines Gerätes über Cinchkabel.
3. S-VHS-Eingang: Zum Anschluss eines Gerätes über S-VHS-Kabel.
4. VGA-INPUT: Zum Anscluss eines PC.
5. PC AUDIO IN: Audio-Eingang für 3,5 mm Stereoklinkenstecker, z. B. für PCs.
6. TUNER: Zum Anschluss der Antenne.
7. Y - PB - PR - L - R: Komponenten-Eingänge zum Anschluss von Geräten mit Komponenten-Ausgang.
8. SCART 1: 1. SCART-Buchse
9. SCART 2: 2. SCART-Buchse
10. SRV: Nur für Service-Zwecke. Versuchen Sie nicht, hier ein Kabel anzuschreiben.
11. Stromeingang: Schlieben Sie hier das mitgelieferte Netzkabel an.
12. Betriebsschalter: Gerät in den Standby-Modus und wieder ausschalten.
13. HDMI 1-Eingang: Zum Anschluss eines Gerätes mit HDMI-Ausgang.
14. HDMI 2-Eingang:tZum Anschluss eines Gerätes mit HDMI-Ausgang.

Fernbedienung

1. STANDBY: Zum vorübergehenden Ausschalten des LCD-TVs.
2. Rote Taste / Menu TON öffnen.
3. Grüne Taste / Menu BILD öffnen.
4. Gelbe Taste / Menu FUNKTIONEN offen.
5. Blaue Taste / Menu INSTALLATION offen.
6. INFO: Zum Anzeigen von Informationen, wie aktuelle Programmnummer und Bildformat.
7. Richtungstasten
8. SELECT: Fernsehbild einfrierten; OK: In bestimmten Menüss Auswahl bestätigten
9. M: Menu öffnen und schließen.
10. -I--: Zweistellige Zahl eingeben
11. PP: Bildmodus auswahlen
12. I-III: Tonmodus auswahlen
13. AVSOURCE: Eingangssignal angeschlossener Geräte anwahlen
14. TV/DTV: TV-Betrieb anwahlen; Videotext schlieben
15. Leuchtanzeige zur Bestätigung eines Tastendrucks
16. []: Videotext ein- und ausschalten
17. [3]: Videotextt: Verborgener Text / Vom TV-Modus in den PC-Modus schalten
18. @: Uhrzeitanzeige /Videotext: Unterseite öffnen
19. : Videotext: Seite anhalten; : keine Funktion
20. : Videotext: Mix (transparentes Bild);
    : PIP-Fenster aktiviere, sofern ein Gerät an einem digitalen Eingang angeschlossen ist.
21. × : Videotext: Verdecktes Suchen;
    PAP-Fenster aktiviere, sofern ein Gerät an einem digitalen Eingang angeschlossen ist.
22. P<P SWAP: Vorheriges Fernsehprogramm einschalten
23. [3]: Videotext: Bild vergrößern;
    WIDE: Bildformat auswahlen
24. ①: Videotext: Indexseite aufrufen
25. Programmwahltasten P/CH + I - .
    Im Fernsehmodus wahlen Sie das{nachste (+) oder das vorherige(-)Programm aus. Im Videotextmodus wahlen Sie die{nachste (+) oder die vorherige(-)Seite aus.
26. Stummschalten
27. • -: Zum Erhöhen (+) oder Verringern (-) der Lautstärke.
28. Zifferntasten TV: Programmwahl; Videotext: Seitenwahl

Hinweise zu dieser Anleitung

Lesen Sie unbedingt diese Anleitung aufmerksam durch und befolgen Sie alle aufgeführten Hinweise. So gewährleisten Sie einen zuverlässigen Betrieb und eine lange Lebenserwartung Ihres LCD-TVs. Halten Sie diese Anleitung stets griffbereit in der Nähe Ihres LCD-TVs. Bewahren Sie die Bedienungsanleitung gut auf, um sie bei einer Veräußerung des LCD-TVs dem neuen Besitzer weitergeben zu konnen.

Bestimmungsgemäßer Gebrauch

• Dieses Gerät dient zum Empfang und zur Wiedergabe von Fernsehprogrammen. Die unter-schiedlichen Anschlussmöglichkeiten ermögen eine zusätzliche Erweiterung der Emp-fangs- und Wiedergabequellen (Receiver, DVD-Player, DVD-Recorder, Videorecorder, PC etc.).
• Dieses Gerät ist nur für den Gebrauch in trockenen Innenräumen geeignet.
• Dieses Gerät ist nicht als Datenmonitor für Būroarbeitsplätze geeignet.
• Dieses Gerät ist für den Privatgebrauch gedacht und nicht für industrielle oder kommerzielle Nutzung vorgesehen. Die Nutzung unter extremen Umgebungsbedingungen kann die Beschädigung Ihres Gerätes zur Folge haben.

HD ready

Ihr LCD-TV ist mit dem Merkmal „HD ready“ ausgestattet. Das bedeutet, dass es grundsätzlich hochauflösende Fernsehprogramme (HDTV) wiedergeben kann.

Voraussetzung ist, dass ein HDTV-Signal von einer externen Set-Top-Box (HD-STB) in das LCD-TV gegeben wird.

Lieferumfang

Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie unsitte innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist. Mit dem von Ihnen erworbenen LCD-TV haben Sie erhalten:

1. LCD-TV
2. Netzanschlusskabel
3. Fernbedienung inkl. 2 Batterien Typ R03 (AAA) 1,5V
4. Wandmontageset (siehe Seite 38).
5. Bedienungsanleitung
6. Garantiekarte

Sicherheitshinweise

Betriebssicherheit

• Lassen Sie Kinder nicht unbeaufsichtigt an elektrischen Geräten speiten. Kinder können mögliche Gefahren nicht immer richtig erkennen.
• Halten Sie das Verpackungsmaterial, wie z.B. Folien von Kindern fern. Bei Missbrauch könnte Erstickungsgefahr bestehen.
• Öffnen Sie niemals das Gehäuse des LCD-TVs (elektrischer Schlag, Kurzschluss- und Brand-gefahr)!
• Führer Sie keine Gegenstände durch die Schlitze und Öffnungen ins Innere des LCD-TVs (elektrischer Schlag, Kurzschluss und Brandgefahr)!
• Schlitze und Öffnungen des LCD-TVs dienen der Belüftung. Decken Sie diese Öffnungen nicht ab (Überhitzung, Brandgefahr)!
• Üben Sie keinen Druck auf das Display aus. Es besteht die Gefahr, dass der Bildschirm bricht.
• Achtung! Bei gebrochenem Display besteht Verletzungsgefahr. Packen Sie mit Schutzhandschufen die geborsten Teile ein und senden Sie diese zur fachgerechten Entsorgung an Ihr Service Center. Waschen Sie anschließend ihre Höhe mit Seite, da nicht auszuschreiben ist, dass Chemikalien austreten konnen.
• Berühren Sie nicht das Display mit den Fingern oder mit kantigen Gegenständen, um Beschädigungen zu vermeiden.
• Wenden Sie sich an den Kundendienst, wenn: - das Netzkabel angeschmort oder beschädigt ist - Flüssigkeit in das Gerät eingedrungen ist - das Gerät nicht ordnungsgemäß funktioniert - das Gerät gestürzt, oder das Gehäuse beschädigt ist

Aufstellort

• Neue Geräte können in den ersten Betriebsstunden einen typischen, unvermeidlichen aber völlig ungebährlichen Geruch abgeben, der im Laufe der Zeit immer mehr abnimmt.
• Um der Geruchsbildung entgegenzuwirken, empfehlen wir Ihnen, den Raum regelmäßig zu lüssen. Wir haben bei der Entwicklung theses Produktes Sorge dafür getragen, dass geltende Grenzwerte deutlich untersritten werden.
• Halten Sie ihren LCD-TV und alle angeschlossenen Geräte von Feuchtigkeit fern und vermeiden Sie Staub, Hitze und direkte Sonneneinstrahlung. Das Nichtbeachten dieser Hinweise kann zu Störungen oder zur Beschädigung des LCD-TVs führen.
• Betreiben Sie Ihr Gerät nicht im Freien, da äußere Einflüsse wie Regen, Schnee etc. das Gerät beschädigen können.
• Das Gerätarf nicht Tropf- oder Spritzwasser ausgesetzt werden. Stellen Sie keine mit Flüssigkeit gefüllten Gefäße (Vasen oder ähnliches) auf das Gerät. Das Gefäß kann umkippen und die Flüssigkeit kann die elektrische Sicherheit beeinträchtigen.
• Stellen Sie keine offenen Brandquellen (Kerzen oder ähnliches) auf das Gerät.
• Achten Sie auf genügend große Abstände in der Schrankwand. Halten Sie einen Mindestabstand von 10 cm rund um das Gerät zur ausreichenden Belüftung ein.
• Betreiben Sie alle Komponenten auf einer stabilen, ebenen und vibrationsfreien Unterland, um Stürze des LCD-TVs zu vermeiden.
• Vermeiden Sie Blendwirkungen, Spiegelungen und zu starke Hell-Dunkel-Kontraste, um ihre Augen zu halten.
• Der optimale Betrachtungsabstand beträgt 5 Mal die Bildschirmdiagonale.

Reparatur

• Überlassen Sie die Reparatur Ihres LCD-TVs ausschließlich qualifiziertem Fachpersonal.
• Im Falle einer notwendigen Reparatur wenden Sie sichitte ausschließlich an unsere autorisierten Servicepartner.

Vorgesehene Umgebung

• Das Gerät kann bei einer Umgebungstemperatur von +5^ C bis +35^ C und bei einer relativen Luftfeuchtigkeit von 20% - 85% (nicht kondenserend) betrieben werden.
• Im ausgeschalteten Zustand kann das LCD-TV bei -20^ C bis +60^ C gelagert werden.
• Wahren Sie mindestens einen Meter Abstand von hochfrequenten und magnetischen Störquellen (Fernsehgerät, Laatsprecherboxen, Mobiltelefon usw.) um Funktionstörungen zu vermeiden.
• Warten Sie nach einem Transport des LCD-TVs solange mit der Inbetriebnahme, bis das Gerät die Umgebungstemperatur angenommen hat.
• Bei großen Temperatur- oder Feuchtigkeitsschwankungen kann es durch Kondensation zur Feuchtigkeitsbildung innerhalb des LCD-TVs kommt, die einen elektrischen Kurzschluss verursichen kann.
• Ziehen Sie während eines Unwetters oder wenn das Gerät für längerere Zeit nicht benutzt wird den Stecker aus der Steckdose und das Antennenkabel aus der Antennenbuchse.

Stromversorgung

Bitte beachten Sie: Auch bei ausgeschalteten Netzschalter sind Teile des Gerätes unter Spannung. Um die Stromversorgung zu Ihrlem LCD-TV zu unterbrechen oder das Gerät gänzlich von Spannung freizuschalten, ziehen Sie den Netzstecker aus der Steckdose.

• Betreiben Sie das LCD-TV nur an geerdeten Steckdosen mit 230V 50Hz . Wenn Sie sich der Stromversorgung am Aufstellungsourt nicht sicher sind, Fragen Sie bei Ihr Energieversorger nach.
• Wir empfehlen zur zusätzlichen Sicherheit die Verwendung eines Überspannungsschutzes, um ihren LCD-TV vor Beschädigung durch Spannungsspitzen oder Blitzschlag aus dem Stromnetz zu schützen.
• Um die Stromversorgung zu Ihrlem Bildschirm zu unterbrechen,ziehen Sie den Netzstecker aus der Steckdose.
  Die Steckdose muss sich in der Nähe des LCD-TVs befinden und leicht erreichen sein.
• Sollen Sie ein Verlängerungskabel eingetzen, achten Sie darauf, dass diesen den VDE-Anforderungen entspricht. Fragen Sie ggf. ihren Elektroinstallateur.
• Verlegen Sie die Kabel so, dass niemand darauf auf treten oder darüber stolpern kann.
• Stellen Sie keine Gegenstände auf die Kabel, da diese sonst beschädigt werden konnten.

Normen/Elektromagnetische Verträglichkeit

Das LCD-TV erfüllt die Anforderungen der elektromagnetischen Kompatibilität und elektrischen Sicherheit der folgenden Bestimmungen:

EN 55013	Grenzwerte und Messverfahren für die Funkstöreigenschaften von Rund-funkempfängern und verwandten Geräten der Unterhaltungselektronik
EN 55020	Störfestigkeit von Rundfunkempfängern und angeschlossenen Geräten der Unterhaltungselektronik
EN 60065	Audio-, Video- und ähnliche elektronische Geräte, Sicherheitsanforderun-gen
EN 61000-3-2	Elektromagnetische Verträgelichkeit (EMV); Teil 3: Grenzwerte; Abschnitt 2: Grenzwerte für Oberschwingungsströme (Geräte-Eingangsstrom < 16A je Leiter)
EN 61000-3-3	Elektromagnetische Verträgelichkeit (EMV); Teil 3: Grenzwerte; Abschnitt 3: Grenzwerte für Spannungsschwankungen und Flicker in Niederspan-nungsnetzen für Geräte mit einem Eingangsstrom < 16A je Leiter

Umgang mit Batterien

Batterien können brennbare Stoffe enthalten. Bei unsachgemäßer Behandlung konnen Batterien auslaufen, sich stark erhitzen, entszünden oder gar explodieren, was Schäden für Ihr Gerät und ihre Gesundheit zur Folge haben können.

Bitte befolgen Sie unbedingt folgende Hinweise:

• Halten Sie Kinder von Batterien fern.
  Sollten Batterien verschluckt worden sein, melden Sie diesitte scofflHrem Arzt.
• Laden Sie niemals Batterien (es sei Denn, dies ist ausdrücklich angegeben).
• Entladen Sie die Batterien niemals durch hohe Leistungsabgabe.
  SchlieBen Sie die Batterien niemals kurz.
• Vermeiden Sie Hitze und werfen Sie die Batterien nicht ins Feuer.
• Zerlegen oder verformen Sie die Batterien nicht.

Ohre Hände oder Finger konnten verletzt werden oder Batterieflüssigkeit konnte in ihre Augen oder auf ihre Haut gelangen. Soltte dies passieren, spulen Sie die entsprechenden Stellen mit einer großen Menge klaren Wassers und informieren Sie umgehend ihren Arzt.

• Vermeiden Sie starke Stöße und Erschüttterungen.
• Vertauschen Sie niemals die Polarität.
• Achten Sie darauf, dass die Pole Plus (+) und Minus (-) korrekt eingesetzt sind, um Kurzschlüsse zu vermeiden.
• Vermischen Sie keine neuen und alten Batterien oder Batterien unterschiedlichen Typs. Dies können bei Ihr Gemäß zu Fehlfunktionen führen. Darüber hinaus wurde sich die schwachere Batterie zu stark entladen.
• Entfernen Sie verbrauchte Batterien sofort aus dem Gerät.
• Entfernen Sie die Batterien aus Ihr Gemät, wenn diese über einen längeren Zeitraum nicht benutzt wird.
• Ersetzen Sie alle verbrauchten Batterien in einem Gerät gleichzeitig mit neuen Batterien des gleichen Typs.
• Isolieren Sie die Kontakte der Batterien mit einem Klebestreifen, wenn Sie Batterien lagern oder entsorgen wollen.

HINWEIS:

Lesen Sie vor der Inbetriebnahmeitte unbedingt das Kapitel "Sicherheitshinweise" auf Seite 6.

DE

Auspacken

1. Wahlen Sie vor dem Auspacken einen geeigneten Platz zum Aufstellen oder Aufhängen (siehe auch Kapitel "Wandmontage", Seite 38).
2. Lassen Sie sich beim Auspacken des Gerätes von jeder handen.
3. Tragen Sie das Gerät nicht allein, um ein Fallenlassen des Gerätes und/oder gesundheitliche Schäden zu verhindern.
4. Öffnen Sie den Karton sehr vorsichtig, um eine mögliche Beschädigung des Gerätes zu verhindern. Dies kann passieren, wenn zum Öffnen ein Messer mit einer langen Klinge verwendet wird.
5. In der Verpackung befinden sich verschiedene Kleinteile (Batterien, Schrauben u. a.). Halten Sie diese von Kindern fern, es besteht Verschluckgebung.
6. Bewahren Sie das Verpackungsmaterialitte gut auf und benutzen Sie ausschließlich die- ses, um den Fernseher zu transportieren.

Batterien in die Fernbedienung einlagen

1. Entfernen Sie die Batteriefachabdeckung auf der Rückseite der Fernbedienung.
2. Legen Sie zwei Batterien vom Typ R03 (AAA) 1,5V in das Batteriefach der Fernbedienung ein. Beachten Sie darauf die Polung der Batterien (im Batteriefachboden markiert).
3. SchlieBen Sie das Batteriefach.

ACHTUNG!

Nehmen Sie die Batterien aus der Fernbedienung Heraus, wenn das Gerät langere Zeit nicht benutzt wird. Die Fernbedienung könnte durch auslaufende Batterien beschädigt werden.

Antenne anschließen

Zum Anschluss an die Hausantonne oder Kabelanlage verbinden Sie die Antennensteckdose und den LCD-TV mit einem doppelt abgeschirmten Antennenkabel (nicht im Lieferumfang enthalten).

Stromversorgung anschließen

Verbinden Sie den Gerätestecker des mitgelieferten Gerätekabels mit dem Anschluss 220-240-V ~ 50 Hz am Gerät und den Netzstecker mit einer gut erreichen Netzsteckdose 230 V ~ 50 Hz.

ANTENNNENANSCHLUSS

Grundfunktionen

LCD-TV ein- und ausschalten

1. Drücken Sie den Betriebsschalter auf der Rückseite des Geräts. Das Gerät liegt in den Stand-by-Modus und die Anzeige an der Vorderseite leuchtet blau auf.
2. Um das Gerät einzuschalten, drücken Sie entweder eine Zifferntaste der Fernbedienung oder eine Programmwahltaste P/CH am Gerät. Die Anzeige an der Vorderseite erlischt.
3. Mit der Standby-Taste der Fernbedienung oder der Standby-Taste an der rechten Seite des Geräts schalten Sie das Gerät wieder in den Standby-Modus.
4. Drücken Sie wieder den Betriebsschalter auf der Rückseite des Geräts, um das Gerät ganz auszuschalten.

Nach dem ersten Einsatz

Wenn Sie Ihr Gerät zum ersten Mal einschalten, erscheidt das Menu Autoprogramm auf Deutsch.

• Wenn Sie die voreingestellte Ländereinstellung (Deutschland)ändern möchten, stellen Sie mit den Richtungstasten «» das gewünschte Land ein. Die Ländereinstellung hat Einfluss auf die Reihenfolge in der die Programme gespeichert werden.
• Wahlen Sie dann ggf. mit der Richtungtaste den Eintrag Sprache an und wahlen Sie mit den Richtungsstasten die gewünschte Sprache.
• Falls Sie auch die Voreinstellung für die Videotextspracheändern möchten, wahren Sie mit der Rich-

Autoprogramm

• Land
  Sprache
  Teletext Sprache

ANTENNENKABEL ÜBERPR. AUTO.PROGRAMMIERSYSTEM

Deutschland

ok

Abbr.

tungtaste den Eintrag Teletext Sprache an und wahren Sie mit den Richtungsstaten den gewünschten Sprachraum Westen, Ost, Turk/Gre, Kyrillisch oder Arabisch (siehe auch "Menu Funktion", Seite 22).

• Bestätigen Sie dann die Meldung „ANTENNENKABEL ÜberPRÜFEN", indem Sie die Taste OK oder die rote Taste drücken.
  Um den Vorgang abzubrechen, drucken Sie die blaue Taste.

APS

Anschließend beginnt die automatische Programmsuche (APS). Sie nimmt einige Minuten in Anspruch.

Sie können den Vorgang mit der blauen Taste abbrechen.

Die Programme werden in einer länderspezifischen Reihenfolge auf den Programmplätzen abgelegt. Es können 100 Programme gespeichert werden.

APS in Betrieb...

Deutschland

1. 25MHz

44%

P31- S 35

415.25MHz

Abbr

Nach dem Ende der automatischen Programmspeicherung erscheidt die Programmtabelle (sieh auch Seite 25). Wenn die Tabelle nicht weiter bearbeitet wird, schliebt sie sich nach ein paar Minuten. Es wird das Programm auf Programmplatz 1 wiedergegeben.

Programmausbahl

• Um ein Programm auszuwahlen, drücken Sie entweder eine der Tasten P/CH (am Gerät oder an der Fernbedienung) oder wahren Sie das Programm über eine Zifferntaste direkt an. Für eine zweistellige Nummer drücken Sie vorher die Taste -/--.
• Mit der Taste P<P/SWAP wahren Sie das zuletzt wiederergegebene Programm.

Toneinstellungen

• Mit den Lautstärketasten + - an der Fernbedienung oder am Gerät erhöhen oder vermingern Sie die Lautstärke.
• Um den Ton ganz aus- und wieder einzustellen, drücken Sie die Taste Stummschaltung.
• Mit der Taste I-II wahren Sie zwischen Mono- und Stereogausgabe, Ton I und Ton II. Ton I und Ton II können nur erschieren, wenn die aktuelle Sendung den DUAL-Modus unterszt (z. B. bei zweisprachigen Sendungen).

Bildeinstellungen

Zoom-Modus (Taste WIDE

Drucken Sie die Taste , um zwischen folgenden Bildformaten umzustellen:

• Auto: Das wiedergegebene Format wird automatisch auf das Eingangssignal eingestellt.
  16:9: Ein Bild im 16:9-Format wird auf volle Bildschirmgroße gezoomt.

4:3: Zur unverzerrten Darstellung eines Bildes im 4:3-Format.
- Panorama: Das Bild wird am linken und rechten Rand ausgedehnt, um den Bildschirm zu fullen; der obere und/oderunte Rand wird damit etwas abgeschritten.
14:9 Zoom: Ein Bild im 14:9-Format ("Letterbox") wird zum oberen und unteren Rand des Bildschirms ausgegehnt.
- Kino: Ein Bild im 16:9-Format wird auf volle Bildschirmgroße gezoomt.
- Untertitel: Wie Einstellung "Kino". Jedoch wird das Bild nach oben geschoben, so dass ggf. Unterzeilen oder Laufschriften sightbar werden).
- Zoom: Das Bild wird automatisch auf volle Bildbreite ausgegehnt.

DE

Zoom im PC-Modus

• Im PC-Modus stehen die Formate 4:3 und 16:9 zur Verfügung.

Weitere Bildeinstellungen

• Mit der Taste OK/SELECT können Sie das Bild einfrieren und wieder freigeben.
• Mit der Taste PP ("Personal Preferences") wahren Sie den Bildmodus aus: Naturlich, Kino, Dynamisch.

Infos anzeigen setzen

• Drücken Sie die Taste INFO, um sich folgende aktuelle Einstellungen anzeigen zu halten:

• Programmplatz und Programmname

• Toneinstellung (mono oder stereo)

• Bildeinstellung

• Dieselben Informationen erhalten Sie beim Umschalten auf ein anderes Programm.

• Im TV-Modus konnen Sie sich die Uhrzeit aneigen halten, indem Sie die Taste (Uhrzeit/ Videotext Unterseite) drucken.

Externes Gerät wahlen

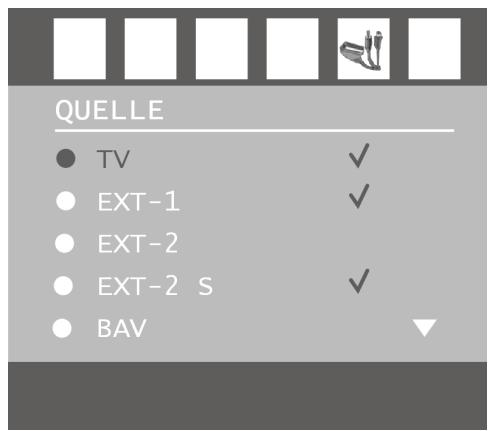

• Mit der Taste AV/SOURCE wahren Sie die Eingänge der angeschlossenen Geräte.

Bitte beachten Sie, dass die Quelle (das angeschlossene Gerät) beim Durchschaften mit der Taste AV/SOURCE nur dann erkannt wird, wenn diese Quelle im Menu QUELLE markiert ist (siehe "Menu QUELLE", Seite 26).

• P- : TV-Betrieb (Antennensignal)
• EXT - 1: Gerät an der SCART 1-Buchse
• EXT - 2: Gerät an der SCART 2-Buchse
• EXT - 2 S: Gerät mit S-Video-Ausgang an der SCART 2-Buchse
  BAV: Gerät an den Cinch-Eingängen gelb/weiß/rot
  S-VIDEO: Gerät an der S-Video-Buchse
• HDMI-1: HDMI-Eingang 1
• HDMI-2: HDMI-Eingang 2
• YPbPr: Gerät an den Komponenten-Video- und Audioeingangen
  PC: Gerät am PC-Eingang

Videotext

Ihr LCD-TV unterstützt 1000 Seiten Teletext. Das bedeutet, dass das Gerät nach der Eingabe einer dieser 1000 Seiten nicht suchen muss, sondern die Seiten direkt anziegen kann.

Videotext ist ein kostenloser Service, der von den meisten Fernsehstationen ausgestrahl wird und aktuelle Informationen bezüglich Nachrichten, Wetter, Fernsehprogrammen, Aktienkursen, Untertiteln und anderen Themen bietet. Ihr TV-Gerät bietet weitere nutzliche Funktionen für die Bedienung des Videotexts sowie Multipage-Text, Unterseitenspeicherung oder schelle Navigation.

Die Bedienung des Videotexts

1. Wahlen Sie ein Fernsehprogramm, das Videotext ausstrahlt.
2. Drücken Sie die Taste einmal, um die Basis-/Indexseite des Videotexts anzuzeigen.
3. Beim{nachsten Drucken der Taste wird auf der linken Seite das Fernsehbild eingeblen-det.
4. Durch nochmaliges Drücken der Taste wechselt das Gerät wieder in den TV-Modus. Mit der Taste TV kommt Sie direkt wieder in den TV-Modus zurück.

Videotextseiten auswahlen

Zifferntasten

• Geben Sie die gewünschte Videotextseite als dreistellige Nummer direkt mit den Zifferntasten ein.
• Die gewählte Seitenzahl wird in der linken oberen Ecke des Bildschirms angezeigt. Der Videotextzahlerucht solange, bis die gewählte Seitennummer gefunden ist.

Programmwahltasten

• Mit den Programmwahltasten blättern Sie vor und darüber durch die Videotextseiten.

Farbstaten

• Wenn am unteren Bildrand Farbige Texteinträge eingeblendet sind, können Sie diese Inhalte durch Drücken der entsprechenden Farbstaten ROT, GRÜN, GELB und BLAU direkt anwahlen.

Unterseiten

Manche Videotextseiten beinhalten Unterheiten. Am unteren Bildrand wird z. B. 1/3 angezeigt. Die Unterheiten werden im Abstand von ca. einer halben Minute nacheinander eingeblendet. Sie können die Unterheiten auch selbst aufrufen, indem Sie die Taste drücken. Es erscheidt ein vierstelliges Eingabefeld, in das Sie die Nummer einer Unterseite (z. B. 0002) eingeben können. Alternativ können Sie mit den Richtungstasten durch die Unterheiten blättern.

Nützliche Videotext-Eigenschaften

Mix Videotext-Fernsehbild

• Drücken Sie die Taste, um den Teletext transparent darzustellen (das Fernsehbild erscheint im Hintergrund).

E i INDEX

• Mit dieser Taste wahren Sie die Indexseite aus, die eine Liste des Videotextinhalts enthalt.

STOP

Die Videotextseite, die Sie gewählt haben, enthalt möglicherweise mehr Informationen, als auf einen Bildschirm passen. In diesen Fall wird die Information auf mehrere Unterheiten aufgeteilt. Die Unterheiten werden in regelmäßigen Zeitabständen weiterergeblättert.

• Drücken Sie die STOP-Taste, um einen automatischen Seitenwechsel zu verhindern. Das Symbol STOP wird in der linken oberen Ecke des Bildschirms angezeigt und der automatische Seitenwechsel ist unterbrochen.
• Drücken Sie erneut die STOP-Taste, um den automatischen Seitenwechsel wieder zuzulassen.

Verdecktes Suchen

Wenn Sie im Videotextmodus die Taste drücken, schaltet das TV-Gerät die Videotextanzeige in den Hintergrund. Damit können Sie Wartezeiten bis zur Anzeige der gewündsten Seite überbrücken.

• Wahlen Sie die gewünschte Seitennummer im Videotextmodus.
• Drücken Sie die Taste × , um zum TV-Modus zu schalten, während Sie auf die Videotext-seite warten. In der linken oberen Ecke erscheint ein Feld mit der gesuchten Seitennummer oder das Symbol × , solange gesucht wird.
• Sobald die gewünschte Seite gefunden ist, erscheint die Seitenzahl.
• Drücken Sie nun erneut die Taste [x], um die gewünschte Seite anzuzeigen

Verdeckten Text anzeigen

• Um verborgene Information, wie z. B. die Lösungen von Rätseln, Puzzle oder Quiz anzuzeigen, drücken Sie einmal auf die Taste [?]
• Nochmaliges Drucken der Taste [3] verbirgt die Antwerten wieder.

SeitengröBe verdoppeln

These Funktion zeigt die Videotextinformation in doppelter Groß an.

• Drücken Sie die Taste, um die obere Häfte der Seite zu vermögen.
• Drücken Sie erneut die Taste, um die untere Häufe der Seite vergroßert anzuzeigen.
• Nochmaliges Drucken der Taste [3] zeigt den Videotext wieder in normaler Höhe.

PIP und PAP

Mit den Funktionen PIP und PAP können Sie auf dem Bildschirm des LCD-TV gleichzeitig zwei Bilder aus verschiedene Quellen (z. B. Fernsehbild und Bild eines angeschlossenen DVD-Players) anziegen halten.

• PIP („Picture in Picture“ = „Bild in Bild“): Ein kleines Bild (das PIP-Fenster) wird innerhalb des Hauptbildes eingeblendet.

• PAP („Picture at Picture“ = „Bild an Bild“): Die Bilder werdenbebeneinander angezeigt.

Quellen für PIP und PAP

Um zwei Bilder im PIP- oder PAP-Modus anzeigen setzen zu konnen, muss das Bild der einen Quelle von einem der analogen Anschlüssse, das Bild der anderen Quelle von einem der digitalen Anschlüssse des LCD-TVs kommt. Des Weiteren konnen zwei analyoge Bild-quellen ausgewählten werden.

Die analogen Quellen sind: Antenne (TV, Fernsehbild), SCART-Anschlisse (EXT-1, EXT-2 und EXT-2 S), Video-Audio-Cinch-Anschlisse (BAV), S-Video.
Die digitalen Quellen sind: HDMI 1 und HDMI 2, Komponentenanschlüsse (YPbPr) und PC. Sie können also z. B. das TV-Bild mit dem Bild eines angeschlossenen PCs, oder das Bild eines DVD-Players an einem SCART-Anschluss mit dem Bild eines DVD-Players an einem HDMI-Anschluss kombinieren.

Die PIP-Funktion aktivieren und bearbeiten

1. Schließen Sie ein Gerät (z. B. einen DVD-Player) an einen der digitalen Eingänge (HDMI 1, HDMI 2, YPbPr oder und PC) an.
2. Falls das LCD-TV das Bild des externen Geräts nicht von selbst wiedergebnbt, wahren Sie die Quelle mit der Taste AV/SOURCE bzw. im Menu QUELLE (siehe Seite 26). Das Bild des externen Geräts ist nun das Hauptbild.

3. Drücken Sie die Taste [■]. Es erscheint nun innerhalb des Hauptbildes das PIP-Fenster (kleines Bild) mit dem Fernsehprogramm (Signal der Antenne).

4. Mit den Programmwahltasten konnen Sie für ein Fernsehbild im PIP-Fenster ein anderes Programm wahren.

5. Mit der Taste AVSOURCE konnen Sie für das PIP-Fenster eine andere Quelle wahren (ein Gerät, das an einen der analagon Eingänge angeschlossen ist).
6. Mit den Richtungstasten * können Sie die Tonausgabe zwischen Hauptfenster und PIP-Fenster rechtseln.
7. Mit der Taste P>P/SWAP können Sie PIP-Fenster und Hauptbild vertauschen.
   Um das PIP-Fenster zu schlieben, drucken Sie wiederum

Das PIP-MENU

Für das PIP-Fenster konnen Sie verschiedene Einstellungen vornehmen.

• Drücken Sie, während ein PIP-Fenster eingeblendet ist, die Menütaste M und öffnen Sie das Menu Funktion (vgl. auch "Im Menu navigieren", Seite 18).
• Öffnen Sie mit der Richtungstaste das Menu PIP.

Menüpunkt	Einstellungen
PIP Ein/Aus	Stellen Sie die PIP-Funktion ein oder aus.

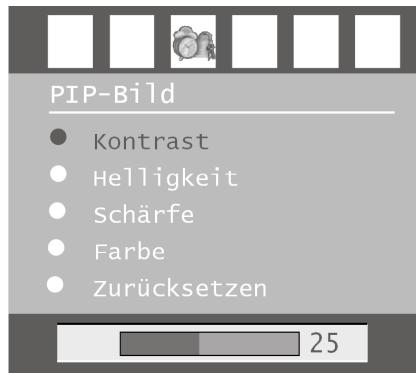

PIP-Bild	Öffnen Sie das Untermenü PIP-Bild mit der Richtungstaste ➔ . Die Ein-stillungen entsprechen dem Menu BILD, siehe Seite 19.
PIP-Position	Wählen Sie mit den Tasten ⇌ ➔ eine Position innerhalb des Hauptbildes.
PIP-Quelle	Wählen Sie hier die Quelle für das PIP-Bild. Wenn das Hauptbild aus einer analogen Quelle kommt, können Sie hier die digitalen oder analogen Quellen auswahlen. Kommt das Hauptbild von einer digitalen Quelle, kann nur eine analoge Quelle für das PIP-Bild ausgewählt werden.
PIP-Programm	Wählen Sie mit den Richtungstasten ⇌ ➔ oder den Zifferntasten das Programm.
PIP SWAP	Hier konnen Sie PIP-Bild und Hauptbild vertauschen.

Die PAP-Funktion aktivieren und bearbeiten

1. Schreiben Sie ein Gerät (z. B. einen DVD-Player) an einen der digitalen Eingänge (HDMI 1, HDMI 2, YPbPr oder und PC) an.
2. Falls das LCD-TV das Bild des externen Geräts nicht von selbst wiedergebnit, wahren Sie die Quelle mit der Taste AV/SOURCE bzw. im Menu QUELLE (siehe Seite 26). Das Bild des externen Geräts ist nun das Hauptbild.

3. Drücken Sie die Taste Es erscheint nun rechts besoin dem Hauptbild das PAP-Bild mit dem Fernsehprogramm (Signal der Antenne).

4. Mit den Programmwahltasten konnen Sie für das Fernsehbild im PAP-Fenster ein anderes Programm wahren.

5. Mit der Taste AV/SOURCE konnen Sie für das PAP-Fenster eine andere Quelle wahren (ein Gerät, das an einen der analagon Eingänge angeschlossen ist.
6. Mit den Richtungstasten * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * left F_fenster(TV) wechseln.
7. Mit der Taste P>P/SWAP können Sie PIP-Fenster und Hauptbild vertauschen.
8. Um das PAP-Fenster zu schreiben, drücken Sie wiederum.

Das PAP-MENU

Für das PAP-Fenster konnen Sie verschiedene Einstellungen vornehmen.

• Drücken Sie, während ein PAP-Fenster eingebrendet ist, die Menütaste M und öffnen Sie das Menu Funktion (vgl. auch "Im Menu navigieren", Seite 18).
• Öffnen Sie mit der Richtungstaste das Menu PAP.

Menüpunkt	Einstellungen
PAP Ein/Aus	Stellen Sie die PAP-Funktion ein oder aus.
PAP-Bild	Öffnen Sie das Untermenü PAP-Bild mit der Richtungstaste ➔ . Die Ein-stillungen entsprechen dem Menu BILD, siehe Seite 19.
PAP-Quelle	Wählen Sie hier die Quelle für das PAP-Bild. Wenn das Hauptbild aus einer analogen Quelle kommt, können Sie hier die digitalen oder analog-gen Quellen auswahlen. Kommt das Hauptbild von einer digitalen Quelle, kann nur eine analoge Quelle für das PAP-Bild ausgewählt werden.
PAP-Programm	Wählen Sie mit den Richtungstasten ⇌ ◆ oder den Zifferntasten das Programm.
PAP SWAP	Hier konnen Sie PAP-Bild und Hauptbild vertauschen.

Das OSD-MENU

Über das OSD-MENU (On Screen Display) können Sie bestimmte Parameter des LCD-TVs einstellen.

Im Menu navigieren

1. Drücken Sie die Menu-Taste M, um das OSD zu aktivieren.
2. Mit den Richtungstasten wahlen Sie die Optionen aus dem Hauptmenü.
3. Mit den Richtungstasten wahlen Sie die Optionen aus einem Menu.
4. Mit der Richtungstaste kommt Sie ins Hauptmenü zurück.
5. Mit der Richtungstaste öffnen Sie ein Unternehmen (nicht in jedem Menu vorhanden).
6. Mit der Menu-Taste M kommt Sie in das übergeordnete Menu zurück.
7. Mit den Richtungstasten stellen Sie einen gewünschten Wert ein oder treffen eine andere Auswahr.
8. Mit der Menu-Taste M schlieben Sie das Menu und bestätigten gleichzeitig die Auswahl.

Bitte beachten Sie, dass sich das Menu automatisch nach ca. 15, 30 oder 60 Sekunden schliebt, wenn keine Taste gedrückt wird (Einstellung im Menu Funktion, Seite 22).

HINWEIS:

Aufgrund möglicher technischer Änderungen können die hier beschrieben Menüs von denen auf Ihrlem Bildschirm abweichen.


Mode
Kontrast
Helligkeit
Schärfe
Farbe

Dynamisch

DE

Menüpunkt	Einstellungen
Mode	Bildmodus wählten: Natürlich, Kino, Dynamisch. Diese Funktion entspricht der Taste PP.
Kontrast	Kontrast verringern bzw. erhöhen (Skala 0 - 63).
Helligkeit	Helligkeit verringern bzw. erhöhen (Skala 0 - 63).
Scharfe	Scharfe verringern bzw. erhöhen (Skala 0 - 15).
Farbe	Farbstärke verringern bzw. erhöhen (Skala 0 - 63).
Farb-temperatur	Farbton wählten: Normal, warm, Kalt.
Rausch-reduktion	Mit dieser Funktion konnen Sie das Bildrauschen verringern und die Bildqualität bei schwachem Signal verbessern. Wahlen Sie zwischen Aus, Niedrig, Medium und Hoch.
Filmmodus	Filme werden mit einer anderen Anzahl von Einzelbildern pro Sekunde aufgenommen als Fernsehsendungen. Wahlen Sie Ein, wenn Sie einen Film sehen, um die Bildqualität von Szenen mit schllenbewegungen better sehen zu konnen.
Kammfilter	Der 3D-Kammfilter wird verwendet, um die Farbübergänge und die Farbqualität der Bilder zu verbessern. Wahlen Sie Ein oder Aus.
Bild-zoom	Hier wählten Sie die Bildeinstellungen wie mit der Taste WIDE (vgl. Seite 11):
Zurücksetzen	Setzen Sie mit ◆ oder OK alle Bildeinstellungen auf die Werkseinstellungen zurück.
Speichern	Speichern Sie hier die Einstellungen mit ◆ oder OK.

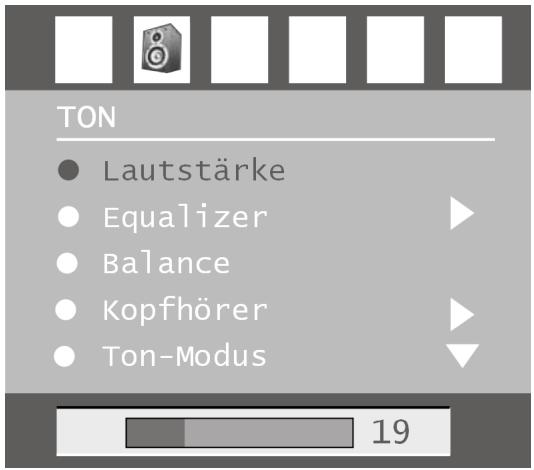

Menüpunkt	Einstellungen
Lautstärke	Grundeinstellung der Lautstärke beim Einsatzen (Skala 0 - 63). Wählten Sie eine moderate Grundlautstärke.
Equalizer	Untermenü EQUALIZER öffnen: Siehe{nachsten Abschnitt.
Balance	Balance zwischen dem linken und rechten Laufsprecher (Skala -32 und +32).
Kopfhörer	Untermenü KOPFHÖRER öffnen: Siehe übernächsten Abschnitt.
Tonmodus	Wählen Sie zwischen Stereo und Mono. Falls die aktuelle Sendung den DUAL-Modusunterstützen (z. B. bei zweisprachigen Sendungen), konn- nen Sie hier außerdem zwischen Ton I und Ton II wahlen (Originalspra- che und Synchronisation). Die Funktion entspricht der Taste I-II.
AVL	Die Funktion AVL (Automatic Volume Limiting)GLEICH die entsprechli- chen Lautzstärken der verschiedenen Sendungen aus. Aus: Originallaut- stärken; Ein: Gleichmäßige Lautstärke
Basisver- breiterung	Klangeffekt ein- oder ausstellen.
Dynamik Bass	Stellen Sie die Bässe auf Niedrig, Hoch oder Aus. Die Einstellung Hoch ist bei hoher Lautstärke nicht empfehlenswert.
SRS Tru surr XT	Surroundeffekt ein- oder ausstellen.
Speichern	Speichern Sie hier die Einstellungen mit ➔ oder OK.

Menüpunkt	Einstellungen
Tonmodus	Wählen Sie zwischen verschiedenen Equalizer-Voreinstellungen. Bei den Einstellungen Pop, Rock, Jazz und Klassic sind die Toneinstellungen für die jeweilige Musikrichtung optimiert; Normal ist die Normaleinstellung.
Benutzer	Bei der Einstellung USER (Benutzer) konnen Sie eine eigene Einstellung vornehmen: Wählen Sie mit ◆ ◆ ein Frequenzband. Stellen mit ◆ ◆ einen Wert ein.

Untermenü KOPFHÖRER

Menüpunkt	Einstellungen
Lautstärke	Lautstärke des Kopfhörsers einstellen (Skala 0 - 63). (Mit den Lautstärke-Tasten + ↓ - stellen Sie nur die Lautstärke der Hauptloutsprecher ein.)WARNUNG!Stellen Sie die Lautstärke zunachst auf einen Wert im unteren Bereichder Skala, bevor Sie Kopfhörer benutzen. Wahlen Sie dann erst einefür Sie angenehme Lautstärke. Eine zu hohe Lautstärke kann IhrGehör schädigen.
Tonmodus	Wahren Sie für den Kopfhörer zwischen Stereo und Mono. Falls die aktuelleSending den DUAL-Modus unterstützen (z. B. bei zweisprachigen Sendun-gen), konnen Sie hier außerdem zwischen Ton I und Ton II wahren (Original-sprache und Synchronisation).
Balance	Balance zwischen dem linken und rechten Kopfhörer-Loutsprecher(Skala -32 und + 32).

Menüpunkt	Einstellungen
PIP	PIP-MENU; siehe Seite 16.
PAP	PAP-MENU; siehe Seite 17.
Einschlaf-Funktion	Wählen Sie eine Zeit, nach der sich das Gerät selbständig ausschalten. Mit den Richtungstasten « » konnen Sie die Zeit in 10-Minuten-Schritten einstellen (maximal 2 Stunden). Sofort nach der Einstellung beginnt die Sleep-Timer-Zeit.Wählen Sie Aus, um die Funktion zu beenden.
Kinder-sicherung	Wenn Sie die Einstellung auf Ein setzen, sind die Tasten am Geräts gespeppt (mit Ausnahme des Netzschalters).
Sprache	Wählen Sie die Sprache des OSD-Menüs. Sie stellt sich unmittelbar um..
Ext-2Ausgang	Hier wird eingestellt, welches Signal als Ausgangssignal am SCART-2-Anschluss anliegt. Wählen Sie zwischen TV, EXT-1, BAV, YPbPr Audio, PC Audio. - Wenn als Eingangsquelle HDMI gewählt ist, steht zusammen die Option HDMI Audio zur Verfügung.
PC Audio-eingang	Hier wird eingestellt, welches Signal am PC-Audio-Eingang anliegt. Wählen Sie zwischen TV, EXT-1, EXT-2, BAV, YPbPr Audio, PC Audio.
Blauer Hintergrund	Wenn das LCD-TV kein Signal empfängt, erscheintstatt des „Schnee-“oder des schwarzen Bildes ein blauer Hintergrund.
MenuHintergrund	Hier konnen Sie mittels der Richtungstasten « » den Menühintergrund mehr oder weniger durchsichtig einstellen.
MenuZeitlimit	Hier konnen Sie die Zeit einstellen, nach der das OSD-Menü sich automatisch schreiben: 15, 30 oder 60 Sekunden.
Teletext-Sprache	Die Voreinstellung ist westen. Falls Sie sich in einem anderen Sprach-ruam befinden, konnen Sie die Spracheinstellung ändern: Ost, Turk/Gre, Kyrillisch oder Arabisch.
StandardFormat	Stellen Sie hier den Standard-Zoom auf Panomara, 16:9, 4:3 oder 14:9-Zoom ein.

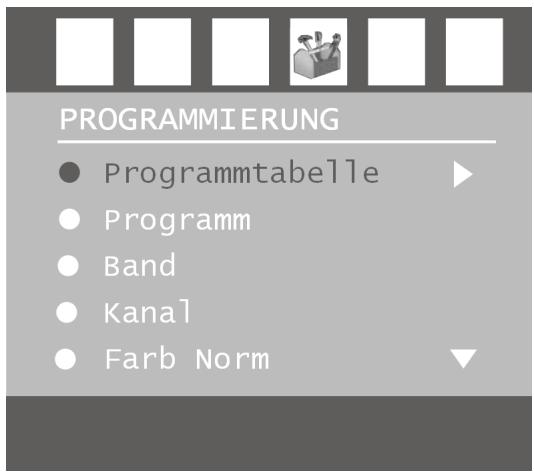

Menu PROGRAMMIERUNG

Im Normallyfall werden die verfügbaren Programme mit der automatischen Programmsuche gesucht und in der gefundenen Reihenfolge auf den Programmplätzen automatisch gespeichert. In der Programmtable konnen Sie die Programmplätze auch neu ordnen (siehe Menu „PROGRAMMABELLLE“, Seite 25).

Das Menu PROGRAMMIERUNG erlaubt Ihnen darüber hinaus die manuelle Suehe und Speicherung einzelner Programme sowie die Feinabstimmung des Bildes.

Menüpunkt	Einstellungen
Programmabelle	Öffnen Sie mit ◆ die Programmtabelle (siehe folgenden Kapitel).
Programm	Hier sehen Sie die Nummer des Programmplatzes des aktuell laufenden Programms. Mit den Richtungstasten ◆ oder mit den Zifferntasten können Sie einen anderen Programmplatz wahren (0 bis 99). Speichern Sie den neuen Programmplatz mit der Taste OK, oder indem Sie den Punkt Speichern anwahlen und ◆ drücken. Es erfolgt die Meldung Gespeichert.... Beachten Sie, dass das bestehende Programm auf dem gewährten Pro-grammplatz überschreiben wird. Das Programm wird mit seiner Kanal-nummer (z. B. "C-25"), nicht mit seinem Programmnamen, in der Programmtabelle gespeichert. Falls Sie einen Videorecorder anschließen möchten, ist es empfehlens-wert, hierfür Programmplatz 0 zu reservieren.
Band	Das Fernsehfrequenzband ist in die Kanaltypen C (Normalkanal) und S (Sonderkanal) eingeteilt. Hier erscheint der Kanaltyp des aktuell einge-stellen Programms.
Kanal	Hier sehen Sie die Kanalnummer des aktuell eingestillten Programms. Mit ◆ ◆ wahren Sie ein anderes Programm aus.
Farb Norm	Hier wahren Sie den landspezifischen TV-Farbstandard aus: Auto (das richtige Farbsystem stellt sich selbst ein), PAL (für PAL 50 MHz), SECAM, PAL 60. Wenn die Tonnorm (s. folgender Punkt) auf „I" gestellt ist, ist SECAM nicht verfügbar. Wenn eine externe Quelle gewählt ist (EXT - 1 usw.), ist zusätzlich NTSC 3.58 und NTSC 4.43 (in Nordamerika übliches Farbformat) verfügbar. Die Wahl eines falschen Farbsystems führt zu einem fehlerhaften Bild.
Ton Norm	Hier stellen Sie das landesspezifische Fernsehsystem ein: BG (Westeu-ropa), I (Großbritannien), L, L' (Frankreich) oder DK (osteuropäische Länder). Die Wahl einer falschen Tonnorm kann ebenfalls zu einem fehlerhaften Bild führen.
Fein-abstimmung	Hier konnen Sie das Bild des aktuell gewählten Programms mit ↓ > feinabstimmen.
Suchlauf	Hier konnen Sie eine manuelle Programmsuche durchführren. Starten Sie mit den Richtungstasten ↓ > eine Suche nach unten oder oben. Bei jedem gefundenen Programm bleibt die Sueche stehen. Sie sehen den MHz-Wert. Unter dem Menüpunkt Programm konnen Sie dem Programm einen Platz zuweisen. Beachten Sie, dass beim Speichern ein anderes Pro-gramm auf thisem Platz überschreiben wird. Im Menüpunkt Feinabstimmung (s. vorheriger Abschnitt) konnen Sie eine weitere Feinabstimmung vornehmen. Um das Programm zu speichern, drücken Sie OK oder wahren Sie den Punkt Speichern an und drücken Sie > . Es erfolgt die Meldung Gespeichert....
Speichern	Gewährtes Programm speichern (siehe Punkte Programm und Such-lauf).

Die manuelle Suehe konnen Sie z. B. verwenden, um einen Videorecorder auf das LCD-TV einzustellen.

Nachdem LCD-TV und Videorecorder über die Antenne miteinander verbunden sind (siehe "Anschlüsse und Anschlussbeispiele", Seite 28) stellen Sie ihren Videorecorder auf das Testsignal.

• Führn Sie die manuelle Suche mit dem LCD-TV durch.
• Wenn das Testsignal gefunden wurde, speichern Sie das Testsignal auf Programmplatz 0 (dieser Programmplatz wird nicht von einem Fernsehprogramm belegt).

PROGRAMMABELLE

In der Programmtabelle sehen Sie die aktuell gespeicherten Programme. Die Programme erschreiben mit ihren Programmnamen, sofern die Sendeanstalt diese Funktion unterszt. Kann der Name nicht dargestellt werden, erscheinen die Kanalnummern S- oder C-. Hierbei steht "S" für Sonderkanal, "C" für Normalkanal ("Channel").

Der Programmspeicher umfasst 100 Plätze. Aktivieren Sie den Cursor in der Tabelle mit der Richtungstaste . Sie öffnen jeweils eine weitere Spalte, indem Sie mit der Richtungstaste in die rechte Spalte gehen und noch einmal drücken.

Programmtabelle

P01	ARD	P11	3SAT
P02	ZDF	P12	N-TV
P03	WDR	P13	KIKA
P04	RTL	P14	TELE5
P05	SAT1	P15	QVC
P06	KABEL	P16	VIVA
P07	PRO7	P17	S 21
P08	RTL2	P18	S 22
P09	VOX	P19	S 35
P10	S RTL	P20	C 21

Name

Lösch.

Einf.

APS

Menüpunkt	Einstellungen
Name	Hier können Sie den Programmnamen ändern. Markieren Sie den gewünschten Programmnamen und drücken Sie die rote Taste. Nun können Sie den ersten Buchstaben ändern: Wahlen Sie mit den Richtungstasten ▲▼ ein Zeichen aus. Die Zeichen erscheinen in der Reihenfolge: A B C [bis] Z a b c [bis] z ( ) *+, . / [Leerzeichen] - 0 1 2 [bis] 9 . Gehen Sie mit der Richtungstaste ▲ auf den nachsten Buchstaben usw. Am Ende drücken Sie noch einmal die rote Taste, um den Name zu speichern.
Löschen	Wahlen Sie das Programm an, das Sie aus der Listelöschen möchten, und drücken Sie die gelbe Taste. Drücken Sie die gelbe Taste ein weiteres Mal zur Bestätigung. Die fol-genden Programme rücken in der Tabelle nach.
Einfügen	Hier können Sie ein Programm auf einen anderen Platz verschiben. Wahlen Sie das Programm an und drücken Sie die grüne Taste. Verschieben Sie das Programm mit ▲▼ auf den gewünschten Platz und drücken Sie die grüne Taste ein weiteres Mal. Die anderen Programme werden entsprechend mit verschoben.
APS	Mit APS führen Sie die automatische Programmsuche durch. Drücken Sie die blaue Taste. Es erscheint die Meldung: „WARNUNG! Vorgespeich. Programme werden gelöscht". Wahren Sie ggf. mit den Richtungstasten ▲▼ ein anderes Land aus. Die Ländereinstellung hat Einfluss auf die Reihenfolge, in der die Programme gespeichert werden. Drücken Sie die blaue Taste, wenn Sie die Funktion abbrechen möchten. Drücken Sie die rote Taste oder OK, um den Suchlauf zu starten. Nach dem Ende der Suehe erscheint die Programmtabelle.

Menu QUELLE

In diesen Menu können Sie eine andere Eingangsquelle wahlen. Darüber hinaus können Sie eine Quelle markieren, damit Sie sie direkt mit der Taste AV anwahlen können.

Menüpunkt	Anschluss
TV	Antennenbetrieb (Fernsehprogramm)
EXT-1	linke SCART-Buchse (analoger Anschluss)
EXT-2	rechte SCART-Buchse (analoger Anschluss)
EXT-2 S	rechte SCART-Buchse mit Übertragung von S-Video-Bildsignalen (analogoer Anschluss)
FAV	Video-Audio-Eingang gelb/rot/weiß (analoger Anschluss)
S-VIDEO	S-Video-Eingang (analoger Anschluss)
HDMI 1	rechter HDMI-Eingang (digitaler Anschluss)
HDMI 2	linker HDMI-Eingang (digitaler Anschluss)
YPbPr	Komponenteneingänge (digitaler Anschluss)
PC	PC-Eingang (digitaler Anschluss)

Wahlen Sie die gewünschte Quelle mit an.
- Um zu dieser Quelle umzuschalten, drücken Sie die Richtungstaste .
Um eine Quelle zu markieren, drucken Sie OK.

Bei geschlossenem Menu können Sie mit der Taste AV alle Quellen direkt anwahlen, die in this dem Menu markiert sind.

Je nach gewähler externer Quelle steht das Menu PROGRAMMIERUNG nicht zur Verfugung oder es hat weniger Einträge.

Im PC-Modus hat das OSD-MENU den folgenden Eintrag:

Menu PC LAGE

Parameter	Einstellungen
Auto-Position	Wenn das Bild verschoben sein sollte, können Sie den Eintrag Auto-Position anwahlen und OK drücken, um es wieder in die Mitte zu rücken. Diese Funktion solle mit einem Vollbild vorgenommen werden, damit die Einstellungen stimmen.
Bildlage Horizontal	Hier können Sie die horizontale Lage des Bildes mit ⇌ verändern.
Bildlage vertical	Hier können Sie die vertikale Lage des Bildes mit ⇌ verändern.
Phase	Wenn das Bild des PCs nicht klar erscheint, können Sie das Bilds-gnal hier mit ⇌ mit den Pixeln des LCD-TVs in Deckung bringen. Dadurch ergibt sich ein sauberes Bild mit gleichmäßig scharfer Dar-stellung.
Pixelfrequency	Mit dieser Einstellung wird das Bildsignal mit dem Pixelakt des Bild-schirms synchronisiert. Dieses korrigiert Störungen, die als vertikale Streifen bei pixeintensiven Darstellungen (wie Tabellen oder Text in kleiner Schrift) auftreten können. Stellen Sie die Pixelfrequency mit ⇌ ein.

Anschlüsse und Anschlussbeispiele

Die Anschlüsse befinden sich an der Rückseite des Geräts.

Anschluss	Name der Quelle	Anschlussmöglichkeiten
S-VHS	S-VIDEO	S-VHS-Eingang (S-VIDEO) zum Anschluss eines Geräts mit S-VIDEO-Ausgang (z. B. Camcorder). Sie benötigen für diesen Anschluss ein S-Video-Kabel.
R…L	BAV	VIDEO-Eingang (gelb) zum Anschluss von Geräten wie Camcorder, DVD-Player, Decoder (z. B. Satellitenre-ceiver) usw. AUDIO-Eingänge L - R (rot/weiß): Schließen Sie hier den linken und den rechten Audio-Kanal der Quelle an, deren Ton Sie über das LCD-TV übertragen möhen (z. B. Camcorder).Für diese Anschlüsse benötigen Sie Cinch-Kabel.
HDMI 2	HDMI 2	Schließen Sie hier einen Kopf- oder Ohrhörer mit 3.5-mm-Klinkenstecker an, um den Ton Ihres Gerätes dar-über zu horen. Der Hauptloutsprecher bleibt einge-schaltet.Wenn ein Gerät längerere Zeit mit erhöhter Lautstärke über einen Kopfhörer betrieben wird, kann dsa Schäden am Hörvermögen des Zuhörers verursachen.
HDMI 1	HDMI 1	Digitaler Anschluss: Für den Anschluss eines Geräts mit HDMI-Ausgang. Sie benötigen dazu ein HDMI-Kabel.
VGA-INPUT	PC	VGA-Anschluss. Schließen Sie hier ihren PC oder Ihr Notebook an. Sie benötigen ein VGA-Kabel.
PC AUDIO IN		Audio-Eingang für 3,5-mm-Stereoklinkenstecker, z. B. für PCs.Für PC-AUDIO IN konnen Sie im Menu FUNKTION (siehe Seite 22) eine Eingangsquelle wahren.
TUNER	P-(Programm-number)	TV-Betrieb.Schließen Sie hier das Antennenkabel an.
Y PB PR L R	YPbPr	Y - PB - PR und AUDIO L - R (links - rechts): Kompon- ntenen-Eingänge zum Anschluss von Geräten mit Komponenten-Ausgang, z. B. Camcorder, DVD- Player, Decoder (z. B. Satellitenreceiver) usw. Sie benötigen für diesen Anschluss ein Komponenten- Kabel grün/blau/rot für die Videoverbindung sowie ein Cinch-Kabel rot/weiß für die Audio-Verbindung.
1	EXT-1	SCART-Eingang zum Anschluss von Geräten wie Videorecorder, DVD-Player, Spielekonsole, Decoder (z.B. Satellitenreceiver) usw. Sie benötigen für diesen Anschluss ein SCART-Kabel .
2	EXT-2 EXT-2 S	Wie EXT-1. Für EXT-2 konnen Sie im Menu FUNKITION (siehe Seite 22) eine Ausgangsquelle wahren. Dieser SCART-Anschluss kann zusätzlich das bessere S-Video-Bildsignal übertragen (für Geräte mit S- Video-Ausgang, z. B Camcorder). Das S-Video-Bildsi- gnal wird jeder nicht von allen externen Geräten unterstützt.
SRV		Dieser Anschluss ist nur für Servicezwecke. Versuchen Sie nicht, irgend etwas anzuschreiben.
220V-240V AC~50Hz		Schließen Sie hier das mitgelieferte Netzkabel an.

Kopfhörer

Den Kopfhörer schlieben Sie an die Kopfhörerbuchse an. Bei angeschlossenem Kopfhörer bleiben die Hauptlautsprecher an. Die Lautstärketaste und die Taste Stummschaltung regeln die Hauptlautsprecher. Die Lautstärke des Kopfhörers regeln Sie im Menu TON, Untermenü KOPF-HÖRER, siehe Seite 21.

ACHTUNG!

Das Benutzen eines Kopfhörers mit großer Lautstärke kann zu bleibenden Hörschäden führen. Stellen Sie die Lautstärke vor der Wiedergabe auf den niedrigsten Wert ein. Starten Sie die Wiedergabe und erhöhen Sie die Lautstärke auf den Pegel, der für Sie angenehm ist

Wenn ein Gerät längerere Zeit mit erhöhter Lautstärke über einen Kopfhörer betrieben wird, kann dsa Schäden am Hörvermögen des Zuhörers verursachen.

DVD-Player

Schließen Sie einen DVD-Player mit SCART-Kabel an die Buchsen SCART-1 oder SCART-2 an. Alternatively können Sie Cinchkabel rot-weiß (für die Tonübertragung) und gelb (für die Bildübertragung) einsetzen.

Für das gelbe Video-Cinchkabel konnen Sie alternative ein S-VHS-Kabel eingetzen.

Sofern der DVD-Player über YUV-Ausgänge verfügt (Y Pb Pr), ist es empfehlenswert,ihn mit einem Komponentenkabel (Cinch grün/blau/rot) an die Komponenteteingänge Y-Pb-Pr und L-R des LCD-TVs anzuschreiben.

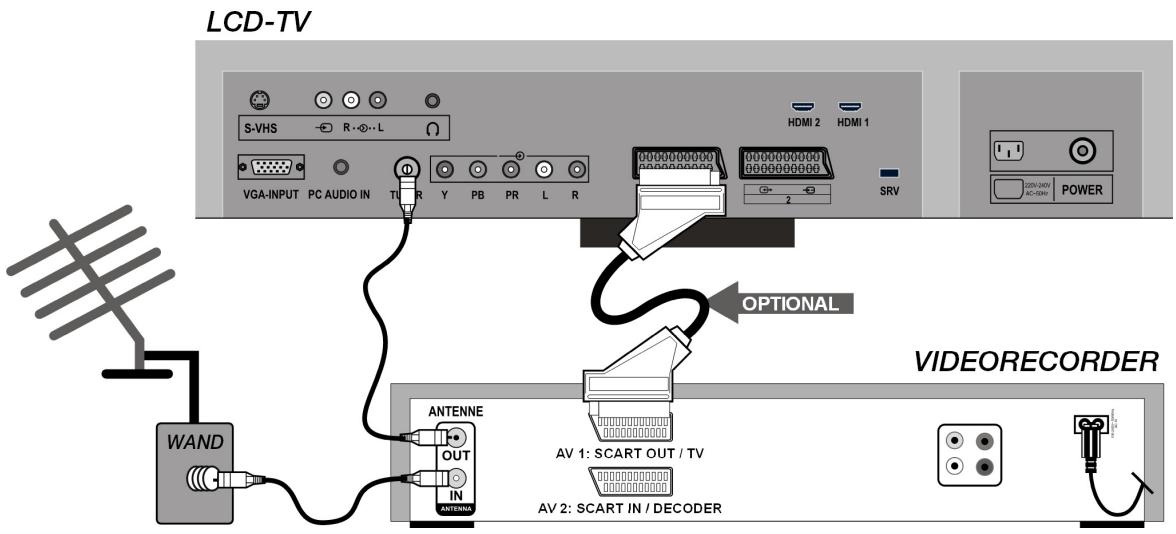

Videorecorder

Wenn Sie einen Videorecorder an das LCD-TV anschließen möchten, verbinden Sie ein Antennen-kabel mit der Antennenbuchse des LCD-TVs und dem Antennen-Ausgang des Videorecorders. Verbinden Sie ein weiteres Antennenkabel mit dem Antennen-Eingang des Videorecorders und der Antennenbuchse in der Wand.

Zusätzlich können Sie LCD-TV und Videorecorder mit einem SCART-Kabel verbinden. Dies ist für eine hohe Bild- und Tonqualität empfehlenswert. Wenn Sie Stereoton übertragen möchten, ist ein SCART-Anschluss notwendig.

DVD-Recorder

Einen DVD-Recorder schlieben Sie mit SCART-Kabel an eine der beiden SCART-Buchsen des LCD-TVs an.

Verbinden Sie außerdem die Antennenkabel wie im Abschnitt „Videorecorder“ (s. o.) beschreiben:

Ein Gerät, das als Empfänger für das LCD-TV eingesetzt werden soll (z. B. SAT-Receiver, DVB-T-Receiver, Decoder, Set-Top-Box) schließen Sie mit SCART-Kabel an eine der SCART-Buchsen des LCD-TVs an.

Alternative zum SCART-Kabel konnen Sie das Gerät mit Cinch-Kabeln anschließen (vgl. auch "DVD-Player", Seite 30):

• Verbinden Sie Audio-Cinch-Kabel (rot-weiß) mit den Audio-Eingängen des LCD-TVs und den Audio-Ausgängen des externen Geräts.
• Verbinden Sie ein Video-Cinch-Kabel (gelb) mit dem Video-Eingang des LCD-TVs und dem Audio-Ausgang des externen Geräts.
• Alternatively zum Video-Cinch-Kabel konnen Sie ein S-Video-Kabel an den S-Video-Eingang des LCD-TVs und den S-Video-Ausgang des externen Geräts anschließen.

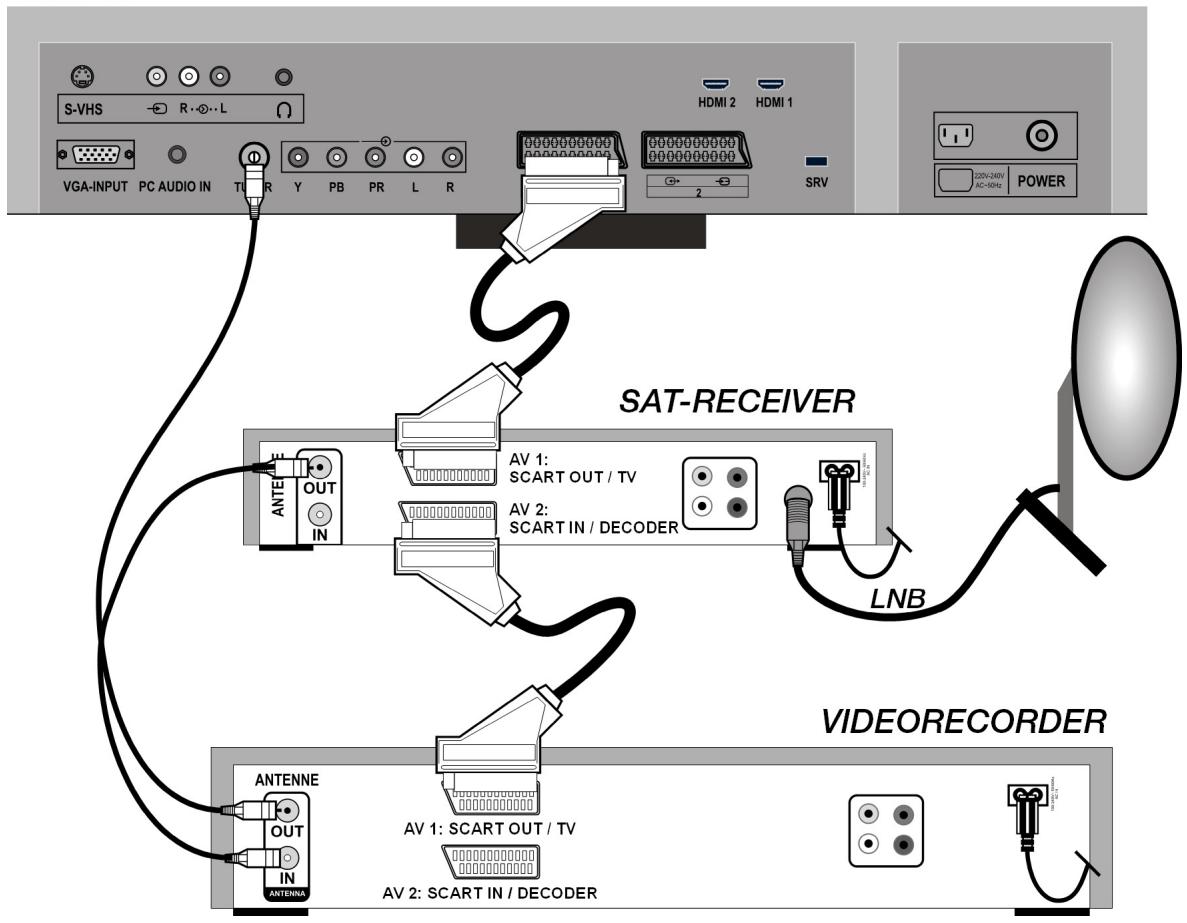

DVD- oder Videorecorder und SAT-Receiver

Wenn Sie gleichzeitig einen DVD- oder Videorecorder und einen SAT-Receiver anschließen möchten, können Sie folgende Anschlussart verwenden:

LCD-TV

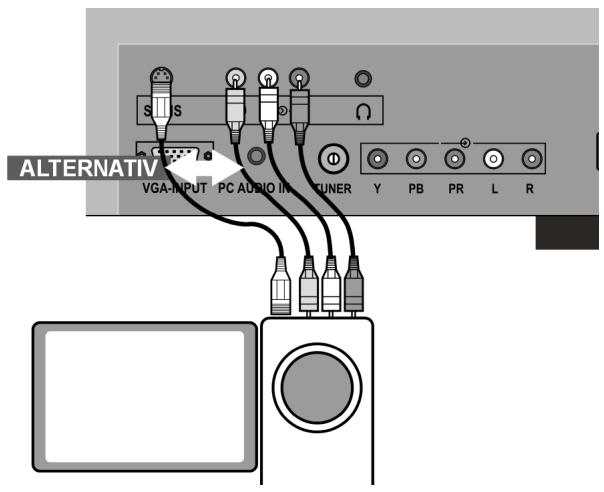

Camcorder

• Um Ton und Bild eines Camcorders auf Ihr LCD-TV wiederzugegeben, schließen Sie den Camcorder an die AUDIO-IN-Buchsen und VIDEO-IN-Buchse des LCD-TVs an.
• Alternatively zum Video-Cinch-Kabel (gelb) konnen Sie ein S-Video-Kabel an den S-Video-Eingang des LCD-TVs und den S-Video-Ausgang des Camcorders anschließen.

Gerät mit HDMI- oder DVI-Ausgang

HDMI ("High Definition Multimedia Interface") ist im Bereich der Unterhaltungselektronik die einzige Schnittstelle, die gleichzeitig Audio- und Videodaten digital überträgt. Sie verarbeitet alle heute entwickelten Bild- und Tonformate, einschließlich HDTV (High Definition Television), und kann somit auch die Auflösung von 1080 i ohne Qualitätserlust darstellen.

Viele Geräte der Unterhaltungselektronik, z. B. DVD-Player, sind heute mit HDMI- oder DVI-Ausgängen ausgestattet.

Externes Gerät mit HDMI-Ausgang

1. Schließen Sie ein HDMI-Kabel (nicht im Lieferumfang) an einen der beiden HDMI-Eingänge des LCD-TVs und den HDMI-Ausgang des externen Geräts an.
2. Wenn Sie das HDMI-Gerät angeschlossen haben, schalten Sie zunachst das LCD-TV ein.
3. Schalten Sie danach das externe HDMI-Wiedergabegerät ein.

Externes Gerät mit DVI-Ausgang

Sollte das externe Gerät einen DVI-Ausgang haben, konnen Sie es ebenfalls an den HDMI-Eingang anschließen (HDMI ist abwärtskompatibel zu DVI - "Digital Visual Interface"). Sie benötigen dazu einen Adapter HDMI-DVI. Da der DVI-Ausgang keinen Ton überträgt, schließen Sie zusätzlich ein Audio-Kabel an. Der Ton für HDMI 1 ist mit dem YPbPr gekoppelt und der HDMI 2 mit dem PC Audio. Aktivieren Sie im Menu FUNKTION unter PC Audioeingang den entsprechenden Eintrag.

PC

Das LCD-TV wird wie ein Monitor oder ein zusätzlicher Monitor an ihren PC oder Ihr Notebook angeschlossen. Das Bild Ihres PCs/Notebooks wird dann auf das LCD-TV übertragen.

So schlieBen Sie das LCD-TV an:

1. Schalten Sie beiden Geräte aus.
2. Schließen Sie ein VGA-Kabel (Monitorkabel; nicht mitgeliefert) an den VGA-Eingang des LCD-TVs und an den Grafikkarten-Ausgang des PCs oder Notebooks an.
3. Ziehen Sie die Schrauben des Monitorkabels mit den Fingern fest, so dass die Stecker richtig in den Buchsen sitzen.
4. Falls Sie auch den Ton übertragen möchten, verbinden Sie ein Audio-Kabel mit der PC-AUDIO-IN-Buchse.
5. Schalten Sie zuerst das LCD-TV ein.
6. Schalten Sie erst danach den PC/das Notebook ein.
7. Drücken Sie auf der Fernbedienung die Taste [3], um in den PC-Modus zu schalten. Das PC-Bild erscheint auf dem LCD-TV. Mit der Taste TV kommt Sie in den TV-Modus zurück.

Wenn Sie das LCD-TV als zweiten Monitor an Ihrm PC setzen, kann es unter Umständen notwendig sein, dass Sie in den Anzeigeeinstellungen Ihres Betriebssystems Einstellungen ändern müssen. Lesen Sie dazu in der Bedienungsanleitung des PCs/Notebooks nach, was beim Betrieb vom mehreren Monitoren zu beachten ist.

Problebehebung

Fehlfunktionen können manchmal banale Ursachen haben, aber manchmal auch von defekten Komponenten ausgegeben. Wir möchten Ihnen hiermit einen Leitfaden an die Hand geben, um das Problem zu losehen. Wenn die hier aufgeführten Maßnahmen keinen Erfolg bringen,HELPen wir Ihnen bereits weiter. Rufen Sie uns an!

Es erscheint kein Bild und es ist kein Ton zu horen.

• Überprüfen Sie, ob das Netzkabel richtig an der Steckdose und am Gerät angeschlossen ist.
• Überprüfen Sie, ob der Signalempfang auf TV eingestellt ist.
• Kontrollieren Sie, ob der Hauptschalter des Geräts auf der Geräterückseite eingeschaltet ist.

Es erscheint kein Bild. Es erscheint kein Bild von AV.

• Überprüfen Sie, ob Kontrast und Helligkeit korrekt eingestellt sind.
• Überprüfen Sie, ob alle externen Geräte korrekt angeschlossen sind.
• Überprüfen Sie, ob die richtige AV-Quelle angewählt ist.
• Eine Eingangsquelle, die Sie mit AV anwahlen möchten, muss im MenuQUELLE markiert sein.

EsistkeinTonzuhören.

• Vergewissern Sie sich, das die Lautstärke nicht auf Minimum stehen.
• Vergewissern Sie sich, das die Stummschaltung nicht aktiviert ist.

Es gibt kein Bild oder keinen Ton. Es sind aber Gerausche zu horen.

• Der Empfang ist möglicherweise schlecht. Kontrollieren Sie, ob die Antenne angeschlossen ist.

Das Bild ist nicht deutlich.

• Der Empfang ist möglicherweise schlecht.
• Kontrollieren Sie, ob die Antenne angeschlossen ist.

Das Bild ist zu hell oder zu dunkel.

• Überprüfen Sie die Einstellungen von Kontrast und Helligkeit.

Die Fernbedienung Funktioniert nicht.

• Überprüfen Sie, ob die Batterien in der Fernbedienung geladen und richtig eingelegt sind.
• Vergewissern Sie sich, dass das Sensorfenster nicht starker Lichteinstrahlung ausgesetzt ist.
• Schalten Sie das Gerät mit dem Hauptschalter an der Rückseite des Gerätes aus und wieder ein.

Das Bild ist nicht scharf.

• Der Empfang ist möglicherweise schlecht.
• Kontrollieren Sie, ob die Antenne angeschlossen ist.
• Überprüfen Sie die Einstellungen der Scharfe und Rauschreduktion im Menu Bild.

Es erscheint ein Doppel- oder Dreifachbild.

• Kontrollieren Sie, ob die Antenne richtig ausgerichtet ist.
• Es gibt möglicherweise von Bergen oder Gebäuden reflektierte Wellen.

Das Bild ist gegunktet.

• Es liegen möglicherweise Interferenzen von Autos, Zügen, Leitungen, Neonleuchten, etc. vor.
• Es besteht möglicherweise eine Interferenz zwischen dem Antennen- und Stromkabel. Versuchen Sie sie weiter auseinander zu legen.

Es erscheinen Streifen am Bildschirm oder die Farben verblassen.

• Liegt eine Interferenz von einem anderen Gerät vor?
• Übertragungsantennen von Radiostationen oder Antennen von Funkamateuren und tragbare Telefon e können auch Interferenzen verursachen.
• Betreiben Sie das Gerät so welt weg wie möglich von dem Gerät, das die Interferenz möglicherweise verursacht.

Die Bedienknöppe am Gerät Funktionieren nicht

Eventuell ist die Kindersperre aktiviert.

Benötogen Sie weitere Unterstützung?

Wenn die Vorschläge in den vorangegangenen Abschnitten Ihr Problem nicht behoben haben, erhmen Sieitte Kontakt mit uns auf. Sie wurden uns sehr halten, wenn Sie uns folgende Informationen zur Verfugung stellen:

• Welche externen Geräte sind angeschlossen?
• Welche Meldungen erschinen auf dem Bildschirm?
• Bei welchem Bedienungsschnitt ist das Problem aufgetreten?

• Falls Sie einen PC and das Gerät angeschlossen haben:

• Wie sieht ihre Rechnerkconfiguration aus?

• Welche Software haben Sie beim Auftreten des Fehlers verwendet?

• Welche Schritte haben Sie zur Lösung des Problems bereits unternommen?

• Wenn Sie bereits eine Kundennummer erhalten haben, teilen Sie uns diese mit.

Reinigung

Die Lebensdauer des LCD-TVs können Sie durch folgende Maßnahmen verlangern:

1. Ziehen Sie vor dem Reinigen immer den Netzstecker und alle Verbindungskabel.
2. Verwenden Sie keine Lösungsmittel, ätzende oder gasförmige Reinigungsmittel.
3. Reinigen Sie den Bildschirm mit einem weichen, fusselfreien Tuch.
4. Achten Sie darauf, dass keine Wassertröpfchen auf dem LCD-TV zurückbleiben. Wasser kann dauerhafte Verfährungen verursachen.
5. Setzen Sie den Bildschirm weder grellem Sonnenlicht noch ultravioletter Strahlung aus.
   6.itte bewahren Sie das Verpackungsmaterial gut auf und benutzen Sie ausschließlich die-ses, um das LCD-TV zu transportieren.

ACHTUNG!

Es befinden sich keine zu wartenden oder zu reinigenden Teile innerhalb des Bildschirmgehäuses.

Technische Daten

Nennspannung: 230 V ~ 50 Hz

BildschirmgroBe: 32" (81 cm) TFT; 16:9-Display

Leistungsaufnahme: 180 Watt

Leistungsaufnahme Standby: <3 W

TV-System: PAL, SECAM, B/G, D/K, I, L/L

Kanäle: VHF (Band I/III)

UHF (BAND U)

HYPERBAND

KABEL-TV (S1-S20)/(S21-S41)

Audio: Stereo

Programmplätze: 100

Antenneneingang: 75 Ohm

Maße (B x H x T, mit Fuß): 825 x 620 x 210 mm

Gewicht (mit Fuβ): ca. 18 kg

Entsorgung

Verpackung

Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpackung. Verpakkungen sind aus Materialien hergestellt, die umweltschonend entsorgt und einem fachgerechten Recycling zugeführrt werden können.

Gerät

Werfen Sie das Gerät am Ende seiner Lebenszeit keinesfalls in den normalen Hausmüll. Erkundigen Sie sich nach Möglichkeit einer umweltgerechten Entsorgung.

Batterien

Verbrauchte Batterien gehoren nicht in den Hausmüll! Sie müssen bei einer Sammelstelle für Altbatterien abgegeben werden.

Pixelfehler bei LCD-TVs

Trotz modernster Fertigung kann es auf Grund der hochkomplexen Technik in seltenen Fälle zu Ausfallen von einzelnen oder mehreren Leuchtpunkten kommt.

Bei Aktiv Matrix TFTs mit einer Auflösung von 1366 x 768 Pixeln, welche sich aus je drei Sub-Pixeln (Rot, Grün, Blau) zusammen setzen,kommen insgesamt ca. 3 Mio. Ansteuerelemente zum Einsatz. Aufgrund dieser sehr hohen Anzahl von Transistoren und des damit verbundenen äußert komplexen Fertigungsprozesses kann es vereinzt zu einem Ausfall oder zur fällschlichen Ansteuerung von Pixeln bzw.einzelnen Sub-Pixeln kommt.

Beschreibung		Akzeptierte Zahl
Helle Sub-Pixel	1 Sub-Pixel	Max 2
	Zweibebeneinander liegend (horizontal/ver-tikal)	0
Abstand	Minimaler Abstand zwischen hellen und dunklen Sub-Pixeln	Min. 5 mm
Dunkle Sub-Pixel	Einzeln	Max. 7
	Zweibebeneinander liegend	Max. 2
Abstand	Minimaler Abstand zwischen hellen und dunklen Sub-Pixeln	Min. 5 mm
Gesamtzahl heller und dunkler Sub-Pixel		Max. 7

Die Tabelle beschreiben die maximale Pixelfehler-Anzahl, die auf dem Bildschirm auftreten darf, ohne dass es sich um einen Garantiefall handelt. Ein Garantiefall liegt u. U. vor, wenn die oben angegebene Fehleranzahl in einer Kategorie übersritten ist.

Copyright © 2007

Alle Rechte vorbehalten.

Dieses Handbuch ist urheberrechtlich geschützt. Alle Rechte vorbehalten. Vervielfaltung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten.

Das Copyright liegt bei der Firma MEDION®.

Technische und optische Änderungen sowie Druckfehler vorbehalten.

Wandmontage

Sie können das LCD-TV an der Wand befestigen.

Zubehör

Folgendes Zubehör ist mitgeliefert:

2 Stahlschienen, 4 Schrauben, 4 Plastikaufhängungen, 1 Bohrschablone,

1 illustrierte Montageanleitung (zutreffend für mehrere Gerätegen).

Zusätzlich benötigten Sie 8 Dübel und Schrauben für ihre Wand (im Fachhandel zu erwerben).

Sicherheitshinweise für die Wandmontage

Beachten Sie für die Wandmontage unbedingt folgende Sicherheitshinweise:

• Das LCD-TV scarf nur an senkrechten Wänden montiert werden.
• Prüfen Sie vor der Montage, ob die Tragfähigkeit der Wand für das dreifache Gewicht des Geräts (16 kg) ist. Ziehen Sie im Zweifelsfall einen qualifizierten Installateur zu Rate.
• Schalten Sie das LCD-TV vor der Montage aus. Netzkabel und Antennenkabel müssen ausgegestckt sein.
• Für die Montage sind mindestens zwei Personen notwendig.
• Als Werkzeug benötigen Sie für die Montage eine Bohrmschine und einen Kreuzschrauben-dreher.

ACHTUNG!

Beachten Sie bei der Auswahr der Dubel und Schrauben, dass diese für ihre Wand ausgelegt sein,Müssen.

Aufhängevorrichtungen am Gerät montieren

1. Führer Sie die mitgelieferten Schrauben M4 x 10 durch die Plastikaufhängungen. Die Seite mit dem kleineren Durchmesser der Plastikaufhängungen liegt außen.

2. Ziehen Sie die Schrauben mit den Plastikaufhängungen in den darauf vorgesehen Schraubenlochern auf der Rückseite des Geräts fest.

Vgl. die illustrierte Anleitung Bild 5A.

Fuß abnehmen

Der Gerätefuß ist mit sechs Schrauben auf der Rückseite befestigt.

1. Lösen Sie die sechs Schrauben mit einem Kreuzschraubendreher
2. Heben Sie das Gerät nach oben ab.
   Vgl. die illustrierte Anleitung Bild 6A.

Stahlschienen an der Wand befestigen

1. Wahlen Sie eine Stelle der Wand, an der das LCD-TV genügend Abstand zu anderen Gegenständen hat (vgl. das Kapitel "Aufstellort", Seite 6). Bedenken Sie darauf, dass die Aufhängungen an der Rückseite des Geräts am schmalen Ende der Aufhängungsöffnungen in den Stahlschienen sitzen.
2. Markieren Sie mithilfe der mitgelieferten Bohrschablone die acht Bohrlocher an der Wand.
3. Bohren Sie die acht Locher fur die Dubel in die Wand.

Vgl. die illustrierte Anleitung Bild 1.

1. Stecken Sie die Dubel hinein.
   Vgl. die illustrierte Anleitung Bild 2.

ACHTUNG!

Die Dübel müssen fest sitzen! Hängen Sie das Gerät nicht auf, wenn die Dübel nicht vollständig in der Wand stecken.

1. Schrauben Sie die beiden Stahlschienen mit je vier Schrauben fest. Die schmale Seite der Aufhängungsöffnungen muss nach unten zeigen.
   Vgl. die illustrierte Anleitung Bilder 3 und 4.
2. Zeitt konnen Sie das LCD-TV in die Stahlschienen einhängen.
   Vgl. die illustrierte Anleitung Bilder 8 und 9.
