BEDIENUNGSANLEITUNG LCD TV MD 30016 MEDION

Inhalt Hinweise zu dieser Anleitung …. Bestimmungsgemäfer Gebrauch Lieferumfang.… Sicherheitshinweise. Betriebssicherhei Aufstellungsort Reparatur … Vorgesehene Umgebung Stromversorgung . Umgang mit Batterien Das Gerät kennen lernen …. Bedienelemente 19“ und 22“ Bedienelemente 20“ Anschlüsse . Anschlussbei Videorecorder. DVD-Player. Receiver (SAT, DVB-T, Decoder etc.), DVD-Recorder Computer … Die Fernbedienung.. Erste Inbetriebnahme. Auspacken.… Batterien in die Fernbedienung einlegen . Antenne anschlieRen …. Stromversorgung anschlieRen. Grundfunktionen LCD-TV ein- und ausschalten Im Menü navigieren Spracheinstellung. Automatische Programmsuche (Antennenanschluss RF IN) . Programmauswahl Toneinstellungen . Lautstärke … Stummschaltung Tonausgabe … Tonvoreinstellung. Bildeinstellungen. Bildformat. Bildvoreinstellung . Infos anzeigen lassen Signalquelle wählen Teletext …...... es Die Bedienung des Teletexts Teletext-Seiten auswählen Zifferntasten [20] PGUP / PGDW Tasten [12] SUBPAGE [12] … Farbtasten [13] / Fastext Nützliche Teletext Eigenschaften CANCEL ©?7[12] / Verdecktes Suchen … Houn @) [16]... Mix Teletext-Fernsehbild © [17].

Das OSD-Menü. Menü BILD . Menü SOUND Menü KANAL. Videorecorder manuell speichern Menü FUNKTION.. Das OSD im PC-Modus. Menü BILD . Menü SOUND Menü FUNKTIOI Menü PC... Problembehebung Benôtigen Sie weitere Unterstützung? Reinigung Entsorgung Technische Daten un Pixelfehler bei LCDs (TFT-Displays) Vervielfältigung dieser Bedienungsanl

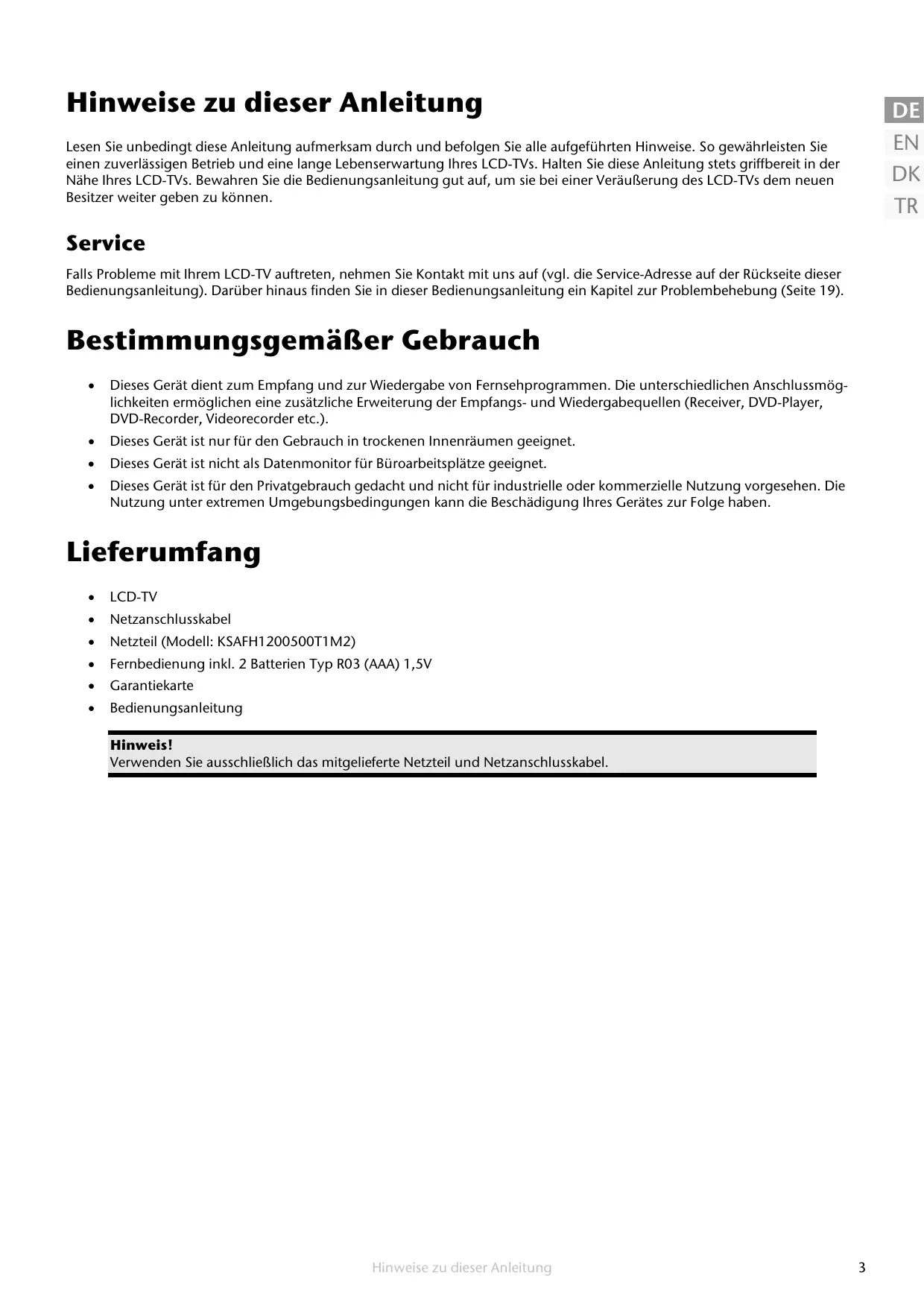

Hinweise zu dieser Anleitung Lesen Sie unbedingt diese Anleitung aufmerksam durch und befolgen Sie alle aufgeführten Hinweise. So gewährleisten Sie einen zuverlässigen Betrieb und eine lange Lebenserwartung Ihres LCD-TVs. Halten Sie diese Anleitung stets griffbereit in der Nähe Ihres LCD-TVs. Bewahren Sie die Bedienungsanleitung gut auf, um sie bei einer VeräuRerung des LCD-TVs dem neuen Besitzer weiter geben zu kônnen. Service Falls Probleme mit Ihrem LCD-TV auftreten, nehmen Sie Kontakt mit uns auf (vgl. die Service-Adresse auf der Rückseite dieser Bedienungsanleitung). Darüber hinaus finden Sie in dieser Bedienungsanleitung ein Kapitel zur Problembehebung (Seite 19). BestimmungsgemäRer Gebrauch + __ Dieses Gerät dient zum Empfang und zur Wiedergabe von Fernsehprogrammen. Die unterschiedlichen Anschlussmüg- lichkeiten ermôglichen eine zusätzliche Erweiterung der Empfangs- und Wiedergabequellen (Receiver, DVD-Player, DVD-Recorder, Videorecorder etc.). + Dieses Gerät ist nur für den Gebrauch in trockenen Innenräumen geeignet. + Dieses Gerät ist nicht als Datenmonitor für Büroarbeitsplätze geeignet. + __ Dieses Gerät ist für den Privatgebrauch gedacht und nicht für industrielle oder kommerzielle Nutzung vorgesehen. Die Nutzung unter extremen Umgebungsbedingungen kann die Beschädigung lhres Gerätes zur Folge haben. Lieferumfang + LCD-TV + Netzanschlusskabel +. Netzteil (Modell: KSAFH1200500T1M2) + Fernbedienung inkl. 2 Batterien Typ RO3 (AAA) 1,5V + Garantiekarte + _ Bedienungsanleitung Hinweis! Verwenden Sie ausschlieRlich das mitgelieferte Netzteil und Netzanschlusskabel.

Sicherheitshinweise Betriebssicherheit + __Lassen Sie Kinder nicht unbeaufsichtigt an elektrischen Geräten spielen. Kinder kônnen môgjliche Gefahren nicht immer richtig erkennen. + Halten Sie das Verpackungsmaterial, wie z.B. Folien von Kindern fern. Bei Missbrauch kônnte Erstickungsgefahr beste- hen. + Ôffnen Sie niemals das Gehäuse des LCD-TVS (elektrischer Schlag, Kurzschluss und Brandgefahr)! + Führen Sie keine Gegenstände durch die Schlitze und Offnungen ins Innere des LCD-TVSs (elektrischer Schlag, Kurz- schluss und Brandgefahr)! +__Schlitze und Offnungen des LCD-TVs dienen der Belüftung. Decken Sie diese Offnungen nicht ab (Überhitzung, Brand- gefahr)! + Üben Sie keinen Druck auf das Display aus. Es besteht die Gefahr, dass der Bildschirm beschädigt wird. +__Achtungl Bei gebrochenem Display besteht Verletzungsgefahr. Packen Sie mit Schutzhandschuhen die geborstenen Tei- le ein und senden Sie diese zur fachgerechten Entsorgung an Ihr Service Center. Waschen Sie anschlie&Rend Ihre Hände mit Seife, da nicht auszuschlieRen ist, dass Chemikalien austreten kônnen. +__ Berühren Sie nicht das Display mit den Fingern oder mit kantigen Gegenständen, um Beschädigungen zu vermeiden. Wenden Sie sich an das Service Center, wenn: +__ das Netzkabel angeschmort oder beschädigt ist + Flüssigkeit in das Gerät eingedrungen ist +__ das Gerät nicht ordnungsgemäk funktioniert + das Gerät gestürzt, oder das Gehäuse beschädigt ist Aufstellungsort + __ Neue Geräte künnen in den ersten Betriebsstunden einen typischen, unvermeidlichen aber vällig ungefährlichen Geruch abgeben, der im Laufe der Zeit immer mehr abnimmt. Um der Geruchsbildung entgegenzuwirken, empfehlen wir Ihnen, den Raum regelmäkig zu lüften. Wir haben bei der Entwicklung dieses Produktes Sorge dafür getragen, dass geltende Grenzwerte deutlich unterschritten werden. + Halten Sie Ihren LCD-TV und alle angeschlossenen Geräte von Feuchtigkeit fern und vermeiden Sie Staub, Hitze und di- rekte Sonneneinstrahlung. Das Nichtbeachten dieser Hinweise kann zu Stôrungen oder zur Beschädigung des LCD-TVs führen. + __Betreiben Sie Ihr Gerät nicht im Freien, da äuRere Einflüsse, wie Regen, Schnee etc. das Gerät beschädigen kônnten. + __Setzen Sie das Gerät nicht Tropf- oder Spritzwasser aus und stellen Sie keine mit Flüssigkeit gefüllten GefäRe — wie z. B. Vasen — auf das Gerät. Eindringende Flüssigkeit kann die elektrische Sicherheit beeinträchtigen. + __Stellen Sie keine offenen Brandquellen (Kerzen oder ähnliches) auf das Gerät. +__Achten Sie auf genügend groke Abstände in der Schrankwand. Halten Sie einen Mindestabstand von 10 cm rund um das Gerät zur ausreichenden Belüftung ein. Die Belüftung darf nicht durch Bedecken der Lüftungsôffnungen mit Ge- genständen wie Zeitschriften, Tischdecken, Vorhängen usw. behindert werden. + __Stellen und betreiben Sie alle Komponenten auf einer stabilen, ebenen und vibrationsfreien Unterlage, um Stürze des LCD-TVs zu vermeiden. + Vermeiden Sie Blendwirkungen, Spiegelungen und zu starke Hell-Dunkel-Kontraste, um Ihre Augen nicht unnôtigen Be- lastungen auszusetzen. + __ Der optimale Betrachtungsabstand beträgt ca. 3-5 Mal die Bildschirmdiagonale. Reparatur + Überlassen Sie die Reparatur Ihres LCD-TVs ausschlieflich qualifiziertem Fachpersonal. + Im Falle einer notwendigen Reparatur wenden Sie sich bitte ausschlieRlich an unser autorisiertes Service Center.

Vorgesehene Umgebung Das Gerät kann bei einer Umgebungstemperatur von +5° C bis +35° C betrieben werden. Wahren Sie mindestens einen Meter Abstand von hochfrequenten und magnetischen Stôrquellen (Fernsehgerät, Laut- sprecherboxen, Mobiltelefon usw.) um Funktionsstérungen zu vermeiden. Warten Sie nach einem Transport des LCD-TVs solange mit der Inbetriebnahme, bis das Gerät die Umgebungstem- peratur angenommen hat. Bei groRen Temperatur- oder Feuchtigkeitsschwankungen kann es durch Kondensation zur Feuchtigkeitsbildung inner- halb des LCD-TVs kommen, die einen elektrischen Kurzschluss verursachen kann. Ziehen Sie während eines Unwetters oder wenn das Gerät für längere Zeit nicht benutzt wird den Stecker aus der Steck- dose und das Antennenkabel aus der Antennenbuchse. Stromversorgung Offnen Sie nicht das Gehäuse des Netzteils. Bei geôffnetem Gehäuse besteht Lebensgefahr durch elektrischen Schlag. Es enthält keine zu wartenden Teile. SchlieRen Sie das mitgelieferte Netzteil nur an eine geerdete Steckdosen mit 230 V - 50 Hz an. Benutzen Sie nur das beiliegende Netzteil zum Betrieb dieses Geräts. Wir empfehlen zur zusätzlichen Sicherheit die Verwendung eines Überspannungsschutzes, um Ihren LCD-TV vor Be- schädigung durch Spannungsspitzen oder Blitzschlag aus dem Stromnetz zu schützen. Um die Stromversorgung zu Ihrem Gerät zu unterbrechen, ziehen Sie das Netzteil aus der Steckdose. Halten Sie beim Abziehen immer das Netzteil selbst fest. Ziehen Sie nie an der Leitung. Decken Sie das Netzteil nicht ab, um eine Beschädigung durch unzulässige Erwärmung zu vermeiden. Verwenden Sie das Netzteil nicht mehr, wenn das Gehäuse oder die Zuleitung zum Gerät beschädigt sind. Ersetzen Sie es durch ein Netzteil des gleichen Typs. Die Steckdose muss sich in der Nähe des LCD-TVs befinden und leicht erreichbar sein. Benutzen Sie ausschlieRlich das mitgelieferte Netzteil. Verlegen Sie die Kabel so, dass niemand darauf treten, oder darüber stolpern kann. Stellen Sie keine Gegenstände auf die Kabel, da diese sonst beschädigt werden kônnten. Umgang mit Batterien Batterien kônnen brennbare Stoffe enthalten. Bei unsachgemäker Behandlung kônnen Batterien auslaufen, sich stark erhit- zen, entzünden oder gar explodieren, was Schäden für Ihr Gerät und ihre Gesundheit zur Folge haben kônnte. Bitte befolgen Sie unbedingt folgende Hinweise: Halten Sie Kinder von Batterien fern. Sollten versehentlich Batterien verschluckt worden sein, melden Sie dies bitte sofort lhrem Arzt. Laden Sie niemals Batterien (es sei denn, dies ist ausdrücklich angegeben). Entladen Sie die Batterien niemals durch hohe Leistungsabgabe. SchlieRen Sie die Batterien niemals kurz. Vermeiden Sie Hitze und werfen Sie die Batterien nicht ins Feuer. Zerlegen oder verformen Sie die Batterien nicht. Ihre Hände oder Finger kônnten verletzt werden oder Batterieflüssigkeit kônnte in Ihre Augen oder auf Ihre Haut gelan- gen. Sollte dies passieren, spülen Sie die entsprechenden Stellen mit einer gro8en Menge klaren Wassers und informie- ren Sie umgehend Ihren Arzt. Vermeiden Sie starke Stôke und Erschütterungen. Vertauschen Sie niemals die Polarität. Achten Sie darauf, dass die Pole Plus (+) und Minus (-) korrekt eingesetzt sind, um Kurzschlüsse zu vermeiden. Vermischen Sie keine neuen und alten Batterien oder Batterien unterschiedlichen Typs. Dies kônnte bei Ihrem Gerät zu Fehlfunktionen führen. Entfernen Sie verbrauchte Batterien sofort aus dem Gerät. Entfernen Sie die Batterien aus Ihrem Gerät, wenn dieses über einen längeren Zeitraum nicht benutzt wird. Batterie- und Gerätekontakte vor dem Einlegen bei Bedarf reinigen. Ersetzen Sie alle verbrauchten Batterien in einem Gerät gleichzeitig mit neuen Batterien des gleichen Typs.

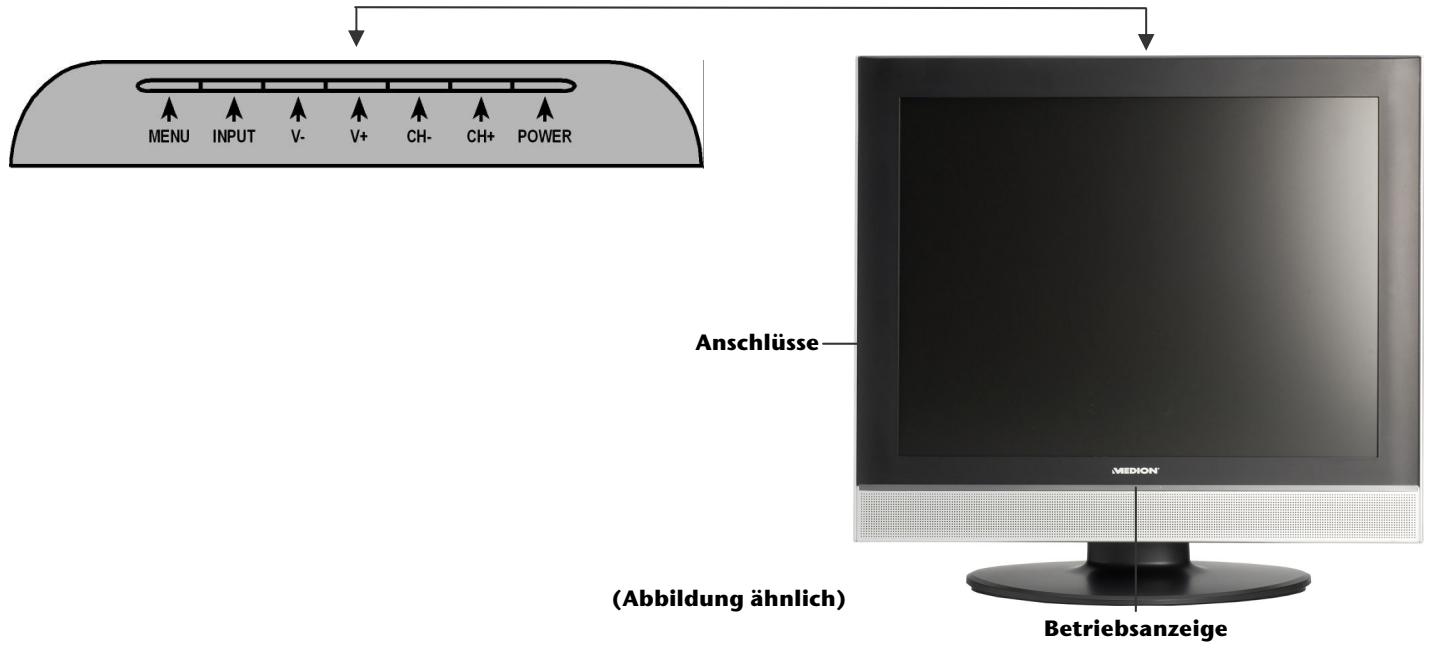

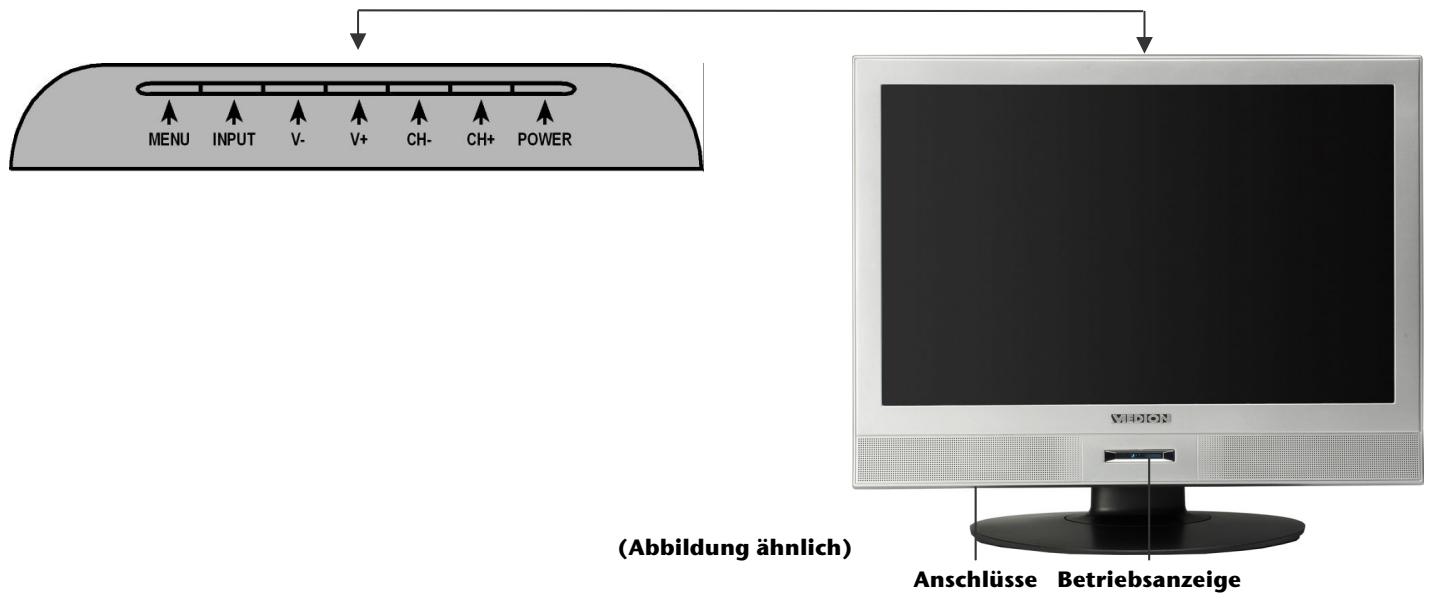

Das Gerät kennen lernen Bedienelemente 19“ und 22“

sas (Abbildung ähnlich) Anschlüsse Betriebsanzeige Bedienelemente 20“

Anschlüsse (Abbildung ähnlich) Betriebsanzeige Bedienelement Funktion MENU Rufen Sie mit dieser Taste das OSD'-Menü auf, um Einstellungen an Ihrem Gerät vorzunehmen. INPUT Rufen Sie mit dieser Taste die Liste der verfügbaren Quellen auf. Mit den Tasten CH +/CH - wech- seln Sie zwischen den Empfangsquellen: TV, AV, SVIDEO, SCART, PC. V+N- Stellen Sie über diese Tasten die Lautstärke des Geräts ein. CH +/CH - Wechseln Sie über diese Tasten das Programm. POWER Im ausgeschalteten Zustand: Gerät in Betrieb nehmen; im eingeschalteten Zustand: Gerät in Standby-Modus schalten. Betriebsanzeige Leuchtet rot auf, wenn sich das Gerät im Standby-Modus befindet. Leuchtet grün auf, wenn das Gerät eingeschaltet ist. ‘Das On Screen Display (kurz: OSD) ist das Bildschirm-Menü.

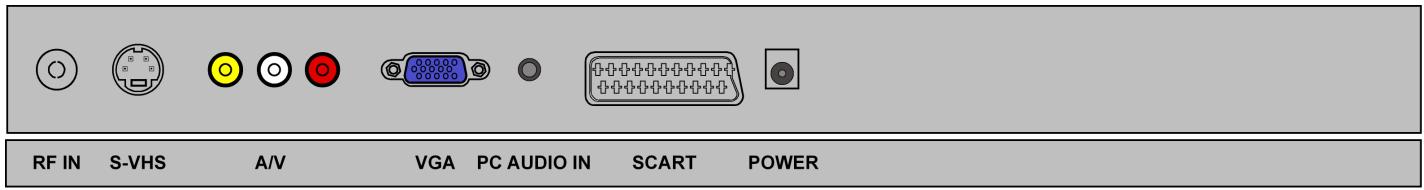

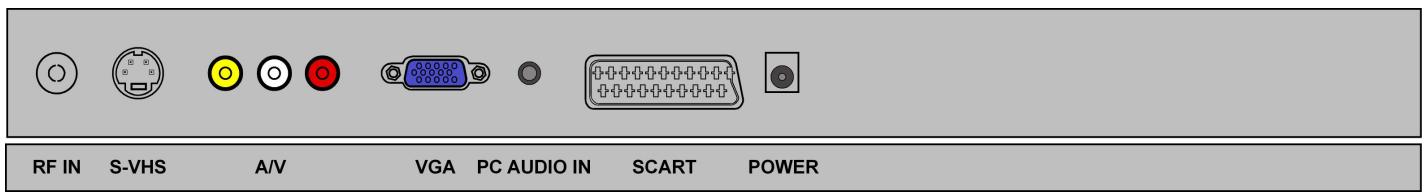

Anschlüsse (el | RFIN S-VHS AN VGA PCAUDIOIN SCART POWER Anschluss Anschlussmôüglichkeiten RFIN Antennenanschluss SchlieRen Sie hier das Antennenkabel an (nicht im Lieferumfang). S-VHS S-VHS-Eingang S-VHS-Eingang zum Anschluss von Geräten mit S-VHS-Ausgang, z. B. DVD-Player, SAT- oder DVB-T- Receiver, Videokamera, Computer u. a. Sie benôtigen für diesen Anschluss ein S-VHS-Kabel (nicht im Lieferumfang). AN Audio/Video-Eingang Audio/Video-Eingang zum Anschluss von Geräten mit Composite-Ausgang, z. B. DVD-Player, SAT- oder DVB-T-Receiver, Videokamera, Computer u. a. Sie benôtigen für diesen Anschluss ein Cinch-Kabel (nicht im Lieferumfang). VGA VGA-Eingang VGA-Eingang zum Anschluss von Geräten mit VGA-Ausgang, z. B. Computer u. a. Sie benôtigen für diesen Anschluss ein VGA-Kabel. PC AUDIO IN Audio-Eingang. SchlieRen Sie hier den Audio-Kanal der Quelle an, deren Ton Sie über das LCD-TV übertragen môchten (Audio-Eingang nur in Verbindung mit VGA-Anschluss). SCART SCART-Anschluss SCART-Eingang zum Anschluss von Geräten mit SCART-Ausgang, z. B. DVD-Player, Videorecorder, SAT- oder DVB-T-Receiver, Spielekonsolen u. a. Sie benôtigen für diesen Anschluss ein SCART-Kabel (nicht im Lieferumfang). POWER SchlieRen Sie hier das mitgelieferte Netzanschlusskabel an. ‘Die Anschlüsse befinden sich beim 20“ LCD-TV an der Seite und beim 19“ und 22“ unten auf der Rückseite.

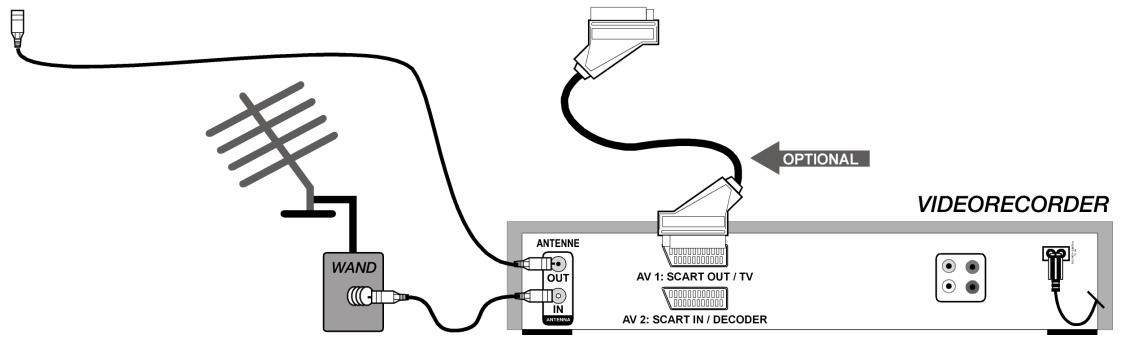

Anschlusshbeispiele Videorecorder Wenn Sie einen Videorecorder an das LCD-TV anschlieRen môchten, verbinden Sie ein Antennenkabel mit der Antennenbuchse des LCD-TVs und dem Antennen-Ausgang des Videorecorders. Verbinden Sie ein weiteres Antennenkabel mit dem Antennen- Eingang des Videorecorders und der Antennenbuchse in der Wand. Alternativ kônnen Sie LCD-TV und Videorecorder mit einem SCART-Kabel verbinden. Dies ist für eine hohe Bild- und Tonquali- tât empfehlenswert. O0 cp» o (el

AN VGA PCAUDIOIN SCART POWER

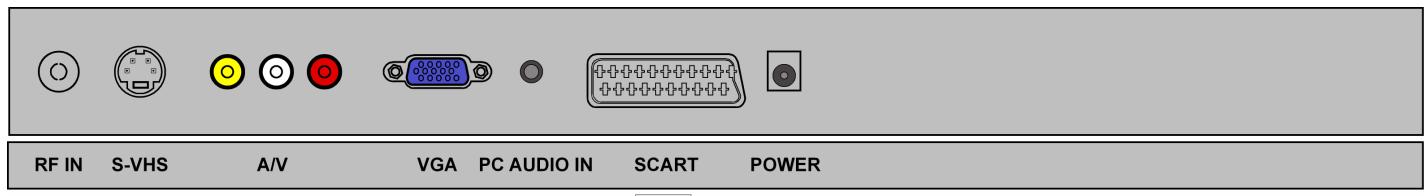

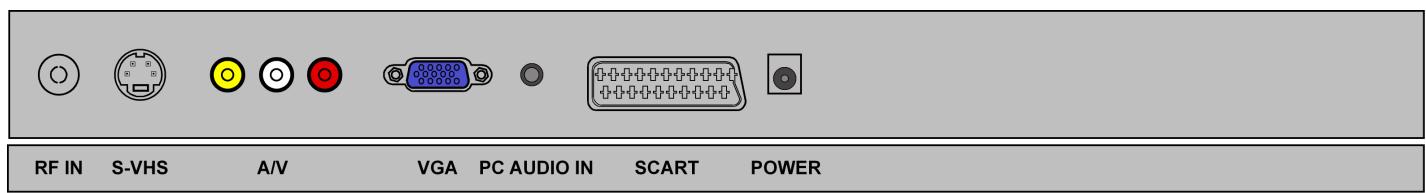

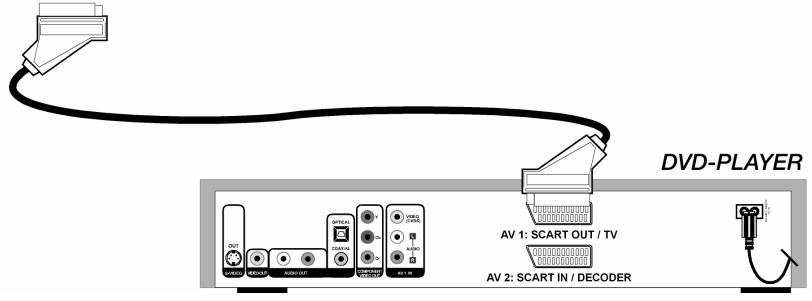

VIDEORECORDER DVD-Player SchlieBen Sie einen DVD-Player mit SCART-Kabel an. OO0@ cm» © el | RFIN S-VHS AN VGA PCAUDIOIN SCART POWER 2 ù DVD-PLAYER

AV 2:SCARTIN/DECODER

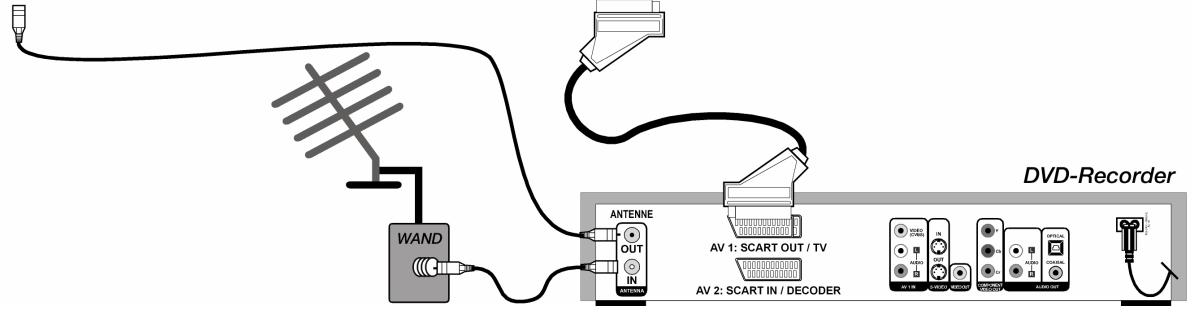

Receiver (SAT, DVB-T, Decoder etc.), DVD-Recorder Ein Gerät, das als Empfänger für das LCD-TV eingesetzt werden soll (z. B. SAT-Receiver, DVB-T-Receiver, Decoder, Set-Top-Box) und einen DVD-Recorder schlieRen Sie mit SCART-Kabel an die SCART-Buchse des LCD-TVs an. EN Verbinden Sie auRerdem die Antennenkabel wie im Abschnitt ,Videorecorder“ (s. 0.) beschrieben. DK

le! | RFIN S-VHS AN VGA PCAUDIOIN SCART POWER | ‘es OO cp» o DVD-Recorder Computer SchlieBen Sie einen Computer mit einem VGA-Kabel an. Sollte Ihr Computer über einen SCART oder Video-Ausgang verfügen, kônnen Sie die Computeranzeige mittels einen dieser Anschlüsse übertragen.

Hinweis Auch wenn Ihr Computer mehrere Anschlussmôglichkeiten anbieten sollte, entscheiden Sie sich nur für eine Môgjlichkeit, um Probleme mit der Signalzuordnung zu vermeiden.

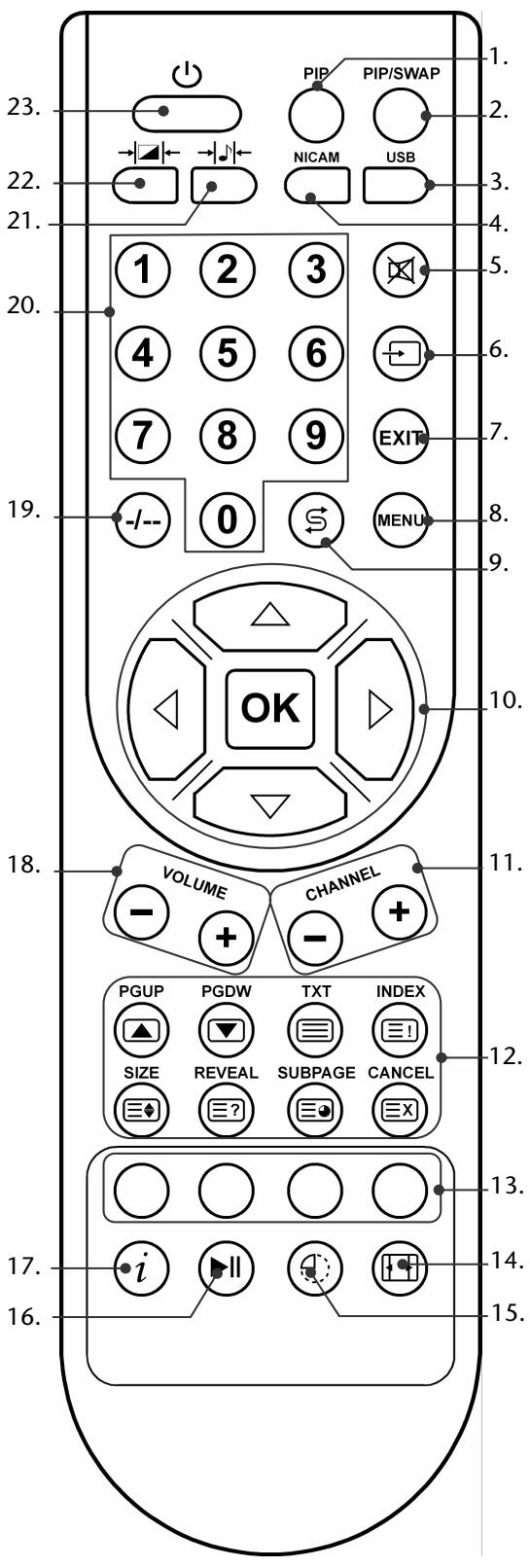

Die Fernbedienung PR PIPISWAP [le

-Audiomodus auswë Keine Funktion Keine Funktion Keine Funktion Mono / Stereo / 2-Ton Stummschalten Eingangswahl Rufen Sie mit dieser Taste die Liste der verfügbaren Quellen auf. Mit den Richtungstasten 4 Y wechseln Sie zwischen den Empfangs- quellen: TV, AV, SVIDEO, SCART, PC. .. Menü verlassen . Menü aufrufen; zurück zum vorherigen Menü .… Vorheriges Programm Zurückschalten zum vorher angezeigten Programm. Richtungstasten 4 > « + zur Navigation in den Menüs OK - In einigen Menüs müssen Sie Ihre Wahl mit dieser Taste bestä- tigen. . CHANNEL +/- Im Fernsehmodus wählen Sie das nächste (+) oder das vorherige (-) Programm aus. . Teletext Tasten: PGUP = Seite vorblättern PGDW = Seite zurückblättern TXT = Teletext ein-/ ausschalten INDEX = Indexseite SIZE = Teletext vergrôkern REVEAL = verborgenen Text zeigen SUBPAGE = Unterseite CANCEL = Teletext ausblenden Teletext: Farbtasten zur Navigation im Teletext Bildformat wählen: AUTO, FULL, ZOOM1, ZOOM2, 4:3, PANORAMA SLEEP Funktion: Zeiteinstellung zum automatischen Ausschalten des Geräts Teletext: aktuelle Seite anhalten INFO Im Fernsehmodus: zum Anzeigen von Informationen, wie aktuelle Programmnummer und Bildformat. Im Teletextmodus: zum Aktivieren des Mix Teletext-Fernsehbild VOLUME +/- Zum Erhôhen (+) oder Verringern (-) der Lautstärke. Zweistellige Kanäle auswählen Zifferntasten Fernsehmodus: Programmwahl; Teletextmodus: Eingabe der dreistelligen Nummern, mit der die Sei- te ausgewählt wird. len: NORMAL, SPRACHE, FILM, BEDIENER Bildmodus auswählen: NORMAL, MILD, DYNAMISCH, BEDIENER STANDBY-Taste zum Ein-/Ausschalten des Bereitschaftsmodus des LCD-TVSs.

Erste Inbetriebnahme DE

Hinweis Lesen Sie vor der Inbetriebnahme bitte unbedingt das Kapitel ,Sicherheitshinweise“ auf Seite 3ff. TR Auspacken +__Bewahren Sie das Verpackungsmaterial bitte gut auf und benutzen Sie ausschlieRlich dieses, um den Fernseher zu transportieren. Batterien in die Fernbedienung einlegen

1. Entfernen Sie die Batteriefachabdeckung auf der Rückseite der Fernbedienung.

2. Legen Sie zwei Batterien vom Typ RO3 (AAA) 1,5V in das Batteriefach der Fernbe-

dienung ein. Beachten Sie dabei die Polung der Batterien (im Batteriefachboden markiert).

3. SchlieRen Sie das Batteriefach.

Achtung! Nehmen Sie die Batterien aus der Fernbedienung heraus, wenn das Gerät längere Zeit nicht benutzt wird. Die Fernbedienung kônnte durch auslaufende Batterien beschädigt werden. Antenne anschlieRen + Zum Anschluss an die Hausantenne oder Kabelanlage verbinden Sie die Antennensteckdose und das Fernsehgerät am RF IN Anschluss mit einem doppelt abgeschirmten Antennenkabel (nicht im Lieferumfang enthalten). Stromversorgung anschlieBen

1. Verbinden den Gerätestecker des mitgelieferten Netzteils mit dem Stromanschluss am Gerät.

2. SchlieRen Sie das mitgelieferten Netzteil an eine gut erreichbare Netzsteckdose 230 V - 50 Hz an. Das Gerät geht in den Standby-Modus und die Anzeige an der Vorderseite leuchtet rot auf.

Grundfunktionen LCD-TV ein- und ausschalten

Um das Gerät einzuschalten, drücken Sie entweder die STANDBY-Taste am Gerät oder an der der Fernbedienung. Mit der STANDBY-Taste schalten Sie das Gerät wieder in den Bereitschaftsmodus. Im Menü navigieren HEWN ZE Drücken Sie die Taste MENU [8], um das OSD zu aktivieren. Mit den Richtungstasten 2 /+ wählen Sie die Optionen aus dem Hauptmenü. Mit den Richtungstasten « /»> bestätigen Sie die ausgewählte Option des Hauptmenüs und ôffnen des Untermenüs. Mit den Richtungstasten 2 /+ wählen Sie die Optionen aus dem Untermenü. Mit den Richtungstasten « / » bestätigen Sie die ausgewählte Option des Untermenüs indem Sie die Ânderungen bzw. Einstellungen vornehmen müchten.

6. Mit den Richtungstasten « /» stellen Sie einen gewünschten Wert ein oder treffen eine andere Auswahl.

7. Mit der Taste MENU [8] kommen Sie in das übergeordnete Menü zurück.

8. Mit der Taste EXIT [7] schlieRen Sie das Menü und bestätigen gleichzeitig die Auswahl.

Spracheinstellung Im Auslieferungszustand ist das OSD Ihres LCD-TVs auf Englisch eingestellt. Stellen Sie das OSD wie folgt auf die von Ihnen gewünschte Sprache um: ShEWN Drücken Sie auf der Fernbedienung die Taste MENU [8]. Wählen Sie mit der Richtungstaste + den Menüpunkt FUNCTION aus. Bestätigen Sie mit der Richtungstaste +. Der Eintrag LANGUAGE wird hervorgehoben. Wählen Sie mit den Richtungstasten 4 » die von Ihnen gewünschte Sprache aus. Bestätigen Sie Ihre Wahl mit der Taste OK. Es erscheint das OSD. Drücken Sie die Taste EXIT [7], um das OSD Menü zu verlassen.

Automatische Programmsuche (Antennenanschluss RF IN)

1. Drücken Sie auf der Fernbedienung die Taste MENU [8].

2. Wählen Sie mit der Richtungstaste + den Menüpunkt KANAL aus.

3. Bestätigen Sie mit der Richtungstaste + . Der Eintrag AUTOM. SENDERS wird hervorgehoben.

. Bestätigen Sie mit der Richtungstaste » . Ein neues Menü erscheint mit der Auswahl der Farbnorm (BG/DK/I oder SECAM L/LL). Wählen Sie mit der Richtungstaste » die für Ihr Land entsprechende Farbnorm. … Wählen Sie mit der Richtungstaste + den Menüpunkt YES aus.

7. Um die automatische Programmsuche zu starten, drücken Sie die Richtungstasten » . Auf dem Bildschirm erscheint ein

Balken der den Suchverlauf anzeigt. Warten Sie die Suche ab. Sie nimmt einige Minuten in Anspruch. Um den Vorgang abzubrechen, drücken Sie die Taste MENU.

8. Die Programme werden in einer länderspezifischen Reihenfolge auf den Programmplätzen abgelegt. Es kôünnen 100

Programme gespeichert werden.

Hinweis Die Reihenfolge der Programmplätze kônnen Sie Ihren Wünschen entsprechend abändern. Lesen Sie im Ab- schnitt ,Menu KANAL“ ab Seite18 unter dem Menüpunkt KANAL SORT. nach, wie Sie die Programme sortie- ren kônnen. Die Programmsuche bei Geräten die über SCART oder Composite angeschlossen wurden, erfolgt über das jeweilige ange- schlossene Gerät. Nehmen Sie dafür die Bedienungsanleitung der angeschlossenen Signalquelle zur Hilfe (z. B. DVB-T Receiver oder SAT-Receiver). Programmauswahl + Um ein Programm auszuwählen, drücken Sie entweder eine der Tasten CH+ / CH- am Gerät, eine der Tasten CHANNEL [11] an der Fernbedienung oder wählen Sie das Programm über eine Zifferntaste [20] direkt an. Für eine zweistellige Nummer drücken Sie die Taste e) [191]. + Mit der Taste (©) [9] wählen Sie das zuletzt gesehene Programm. Toneinstellungen Lautstärke + Mit den Lautstärketasten VOLUME [18] an der Fernbedienung oder V+/V- am Gerät erhôhen oder verringern Sie die Lautstärke. Stummschaltung +. Um den Ton ganz aus- und wieder einzustellen, drücken Sie die Taste [5]. Auf dem Bildschirm erscheint ein ent- sprechendes Symbol. Tonausgabe + __ Mit der Taste NICAM [4] wählen Sie zwischen MONO- und STEREO-Ausgabe, DUAL A und DUAL B. DUAL A und DUAL B kônnen nur erscheinen, wenn die aktuelle Sendung den DUAL-Modus unterstützt (7. B. bei zweisprachigen Sendungen). Tonvoreinstellung + Mit der Taste 9} [21] wählen Sie den Soundmodus aus: NORMAL, SPRACHE, FILM, BEDIENER.

Bildeinstellungen Bildformat Mit der Bildformat-Taste [14] kônnen Sie zwischen folgende Bildformate umschalten: + AUTO: Das gesendete Format wird automatisch auf das Eingangssignal eingestellt oder ein Vollbild dargestellt. +. FULL: Das Bild wird im 16:9-Format dargestellt. + __4:3: Das Bild wird im 4:3 -Format dargestellt. + __ZOOM1/ZOOM2: Vergrôkerte Darstellung. + PANORAMA: Das 4:3 Bild wird am linken und rechten Rand ausgedehnt, um den Bildschirm zu füllen; der obere und/oder untere Rand wird dabei etwas abgeschnitten. Bildvoreinstellung + Mit der Taste LÆK- [22] wählen Sie den Bildmodus aus: NORMAL, MILD, DYNAMISCH, BEDIENER Infos anzeigen lassen + Drücken Sie die Taste O7], um sich Programmplatz und Tonmodus anzeigen zu lassen. + __ Dieselben Informationen erhalten Sie beim Umschalten auf ein anderes Programm. Signalquelle wählen +__ Mit der Taste INPUT am Gerät oder der Taste e) [6] an der Fernbedienung rufen Sie die Liste der verfügbaren Quellen auf. Folgende Signalquellen stehen Ihnen zur Verfügung: e TV: TV- bzw. Antennenbetrieb ° AV: Gerät am Composite-Anschluss + SVIDEO: Gerät an der S-VHS-Buchse + SCART: Gerät am SCART-Anschluss + PC: Gerät an der VGA-Buchse +__ Mit den Tasten CH +/CH - am Gerät oder den Richtungstasten «/+ an der Fernbedienung wechseln Sie zwischen den Empfangsquellen. ‘Diese Funktion wird nur von den 19“ und 22“ Geräten unterstützt. Beim 20“ Gerät ist diese Funktion nicht verfügbar.

Teletext Teletext ist ein kostenloser Service, das von den meisten Fernsehstationen ausgestrahlt wird und aktuelle Informationen bezüg- EN lich Nachrichten, Wetter, Fernsehprogrammen, Aktienkursen, Untertiteln und anderen Themen bietet. Ihr TV-Gerät bietet viele nützliche Funktionen für die Bedienung des Teletexts sowie Multipage-Text, Unterseitenspeicherung oder schnelle Navigation. DK

Die Bedienung des Teletexts

1. Wählen Sie ein Fernsehprogramm, das Teletext ausstrahlt.

2. Drücken Sie die Taste TXT [12] einmal, um die Basis-/Indexseite des Teletexts anzuzeigen.

3. Durch nochmaliges Drücken der Taste TXT [12] wechselt das Gerät wieder in den TV-Modus

Teletext-Seiten auswählen Zifferntasten [20] + Geben Sie die gewünschte Teletextseite als dreistellige Nummer direkt mit den Zifferntasten ein. +__ Die gewählte Seitenzahl wird in der linken oberen Ecke des Bildschirms angezeigt. Der Teletextzähler sucht solange, bis die gewählte Seitennummer gefunden ist. PGUP / PGDW Tasten [12] + Mit den PGUP und PGDW [12] blättern Sie vor und zurück durch die Teletextseiten. SUBPAGE [12] + _ Manche Teletextseiten beinhalten Unterseiten. Am unteren Bildrand wird z. B. 1/3 angezeigt. Die Unterseiten werden im Abstand von ca. einer halben Minute nacheinander eingeblendet. Sie kônnen die Unterseiten auch selbst aufrufen, indem Sie die Taste SUBPAGE On 2] drücken. Es erscheint ein vier- stelliges Eingabefeld, in das Sie die Nummer einer Unterseite (z. B. 0002) eingeben kônnen. Farbtasten [13] / Fastext +__Wenn am unteren Bildrand farbige Texteinträge eingeblendet sind, kônnen Sie diese Inhalte durch Drücken der ent- sprechenden Farbtasten ROT, GRÜN, GELB und BLAU direkt anwählen. Nützliche Teletext Eigenschaften INDEX ®f12] + Mit dieser Taste wählen Sie die Indexseite aus, die eine Liste des Teletextinhalts enthält. Diese Funktion zeigt die Teletextinformation in doppelter Grôke an. + Drücken Sie die Taste SIZE, um die obere Hälfte der Seite zu vergrükern. + Drücken Sie erneut die Taste SIZE, um die untere Hälfte der Seite vergrôRert anzuzeigen. + Nochmaliges Drücken der Taste SIZE zeigt den Teletext wieder in normaler Grüke. REVEAL © [12] + Um verborgene Information, wie z. B. die Lôsungen von Rätseln oder Quizspielen anzuzeigen, drücken Sie einmal auf die Taste REVEAL. + Nochmaliges Drücken der Taste REVEAL verbirgt die Antworten wieder.

CANCEL © [12] / Verdecktes Suchen Wenn Sie im Teletextmodus die Taste CANCEL drücken, dann schaltet das TV-Gerät die Teletextanzeige in den Hintergrund. Damit kônnen Sie Wartezeiten bis zur Anzeige der gewünschten Seite überbrücken. +. Wählen Sie die gewünschte Seitennummer im Teletextmodus. + _Drücken Sie die Taste CANCEL, um zum TV-Modus zu schalten, während Sie auf die Teletextseite warten. In der linken oberen Ecke erscheint ein Feld mit der gesuchten Seitennummer die gelb hinterlegt ist, solange gesucht wird. +__Sobald die gewünschte Seite gefunden ist, erscheint die Seitenzahl schwarz hinterlegt. + Drücken Sie nun erneut die Taste CANCEL, um die gewünschte Seite anzuzeigen. HOLD © [16] Die Teletextseite, die Sie gewählt haben, enthält môglicherweise mehr Informationen als auf einen Bildschirm passen. In die- sem Fall wird die Information auf mehrere Unterseiten aufgeteilt. Die Unterseiten werden in regelmäkigen Zeitabständen wei- tergeblättert. + __ Drücken Sie die Taste Q)] [16], um einen automatischen Seitenwechsel zu verhindern. Ein Symbol wird in der linken oberen Ecke des Bildschirms angezeigt und der automatische Seitenwechsel ist unterbrochen. + Drücken Sie erneut auf die Taste Q)] [16], um den automatischen Seitenwechsel wieder zuzulassen. Mix Teletext-Fernsehbild © [17] + Drücken Sie die Taste O [17], um den Teletext transparent darzustellen (das Fernsehbild erscheint im Hintergrund). + Drücken Sie die Taste O [17] erneut, um in den Vollbildmodus zurückzukehren.

Das OSD-Menü Nachfolgend wird das OSD im LCD-TV Modus beschrieben. Im PC Modus stehen lhnen andere Optionen zur Verfügung die Sie ab Seite 19 nachlesen künnen. Hinweis Aufgrund môglicher technischer Ânderungen kônnen die hier beschriebenen Menüs von denen auf Ihrem Bild- schirm abweichen. Menü BILD Menüpunkt Einstellung BILDMODUS NORMAL: Standard Einstellung MILD: Einstellung bi dunkler Umgebung DYNAMISCH: Einstellung für kontrastreiche Darstellung BEDIENER: Vom Benutzer im Menü BILD eingestellter Bildmodus. HELLIGKEIT Helligkeit verringern bzw. erhôhen (0 — 100). KONTRAST Kontrast verringern bzw. erhôhen (0 — 100). SÂTTIGUNG Sättigung verringern bzw. erhôhen (0 — 100). FARBTON Farbintensität verringern bzw. erhôhen (0 — 100). (Nur bei NTSC) BILDFORMAT AUTO: Das gesendete Format wird automatisch auf das Eingangssignal eingestellt oder ein Vollbild dargestellt. FULL: Das Bild wird im 16:9-Format dargestellt. 4:3: Das Bild wird im 4:3 -Format dargestellt. ZOOM1/ZOOM2: Vergrôkerte Darstellung. PANORAMA: Das 4:3 Bild wird am linken und rechten Rand ausgedehnt, um den Bildschirm zu füllen; der obere und/oder untere Rand wird dabei etwas abgeschnit- ten. Menü SOUND Menüpunkt Einstellung SOUNDMODUS BEDIENER: Vom Benutzer im Menü ,SOUND“ eingestellter Tonmodus. NORMAL: Standard Einstellung. FILM: Verstärkt den ,Film-Sound“. SPRACHE: Für Sprache optimierte Einstellung. LAUTSTÂRKE Einstellung der Lautstärke (0 — 100). BASS Einstellung der Bässe (0 — 100). HÔHEN Einstellung der Hôhen (0 — 100). BALANCE Einstellung der Balance zwischen dem linken und rechten Lautsprecher (0 — 100).

Menü KANAL Menüpunkt Einstellung AUTOM.SENDERS Automatische Programmsuche MAN. SENDERS Hier kônnen Sie eine manuelle Programmsuche durchführen.

1. Wählen Sie unter den Punkt KANAL den Programmplatz.

2. Gehen Sie auf die Option SUCHEN und starten Sie mit den Richtungstas-

ten 4 + eine Suche nach unten oder oben auf dem Frequenzband. Bei jedem gefundenen Programm bleibt die Suche stehen

3. Gehen Sie auf den Eintrag SPEICHERN und speichern Sie das Programm

mit OK. Im Menüpunkt FEINABSTIM. (s. u.) kônnen Sie eine weitere Feinabstimmung vornehmen. FEINABSTIM. Hier kônnen Sie das Bild des aktuell gewählten Programms mit 4 > feinab- stimmen. ÜBERSPRINGEN Stellen Sie hier die einzelnen Programme ein, die Sie bei Zappen über die Tasten CH-/CH+ überspringen môchten. Die Programme kônnen weiterhin mit den Zifferntasten aufgerufen werden SOUND SYSTEM BG, I, DK, L, L’ KANAL SORT. Mit KANAL 1 und KANAL 2 wählen Sie die Programmplätze die Sie unterein- ander tauschen môchten. Videorecorder manuell speichern Die manuelle Suche kônnen Sie z. B. verwenden, um einen Videorecorder auf das LCD-TV einzustellen. Nachdem LCD-TV und Videorecorder über die Antenne miteinander verbunden sind (gl. Seite 7), stellen Sie Ihren Videorecor- der auf das Testsignal. + Führen Sie die manuelle Suche mit dem LCD-TV durch. +__Wenn das Testsignal gefunden wurde, speichern Sie das Testsignal auf einem freien Programmplatz. Menü FUNKTION Menüpunkt Einstellung SPRACHE Wäbhlen Sie die Sprache des OSD-Menüs. Sie stellt sich unmittelbar um. BLAUER BILDSCHIRM Steht diese Option auf EIN, wird bei einem Programm das kein Signal empfängt ein blauer Bildschirm angezeigt. TXT LANGUAGE Die Voreinstellung ist WESTEUROPA. Falls Sie sich in einem Sprachraum mit einer anderen Schriftart befinden, kônnen Sie die Spracheinstellung auf OST, RUSSISCH, ARABISCH oder FARSI ändern.

FARB. TEMP. NORMAL, WARM, KALT, BEDIENER

Bei Bediener kann die Farbtemperatur über die RGB-Werte individuel eingestellt werden. RESET Über diesen Menüpuntkt stellen Sie die Werkseinstellung wieder her. Alle manu- ell vorgenommen Einstellungen werden gelôscht. Die Werte befinden sich nun wie im Auslieferungszustand. Die Programmiliste wird beibehalten.

Menü BILD DK Menüpunkt Einstellung TR HELLIGKEIT Helligkeit verringern bzw. erhôhen (0 — 100). KONTRAST Kontrast verringern bzw. erhôhen (0 — 100). Menü SOUND Menüpunkt Einstellung SOUNDMODUS BEDIENER: Vom Benutzer im Menü ,SOUND“ eingestellter Tonmodus. NORMAL: Standard Einstellung. FILM: Verstärkt den ,Film-Sound“. SPRACHE: Für Sprache optimierte Einstellung. LAUTSTÂRKE Einstellung der Lautstärke (0 — 100). BASS Einstellung der Bässe (0 — 100). HÔHEN Einstellung der Hôhen (0 — 100). BALANCE Einstellung der Balance zwischen dem linken und rechten Lautsprecher (0 — 100). Menü FUNKTION Menüpunkt SPRACHE Einstellung Wäbhlen Sie die Sprache des OSD-Menüs. Sie stellt sich unmittelbar um. BLAUER BILDSCHIRM Funktion im PC-Modus nicht verfügbar TXT LANGUAGE Funktion im PC-Modus nicht verfügbar

FARB. TEMP. NORMAL, WARM, KALT, BEDIENER

Bei Bediener kann die Farbtemperatur über die RGB-Werte individuel eingestellt werden. RESET Über diesen Menüpuntkt stellen Sie die Werkseinstellung wieder her. Alle manu- ell vorgenommen Einstellungen werden gelôscht. Die Werte befinden sich nun wie im Auslieferungszustand. Die Programmiliste wird beibehalten. Menü PC Menüpunkt Einstellung TAKT Stellen Sie den Takt des TFT-Bildschirms ein. Je hôher der Wert umso breiter erscheint die Anzeige. Je niedriger der Wert umso komprimierter die Anzeige. PHASE Stellen Sie die Phase ein, um die Anzeige lhres TFT-Bildschirms zu optimieren. H - POSITION Stellen Sie das horizontale Bild des LCD-Displays ein. V - POSITION Stellen Sie das vertikale Bild des LCD-Displays ein. AUTO Automatische Regulierung

Problembehebung Fehlfunktionen kônnen manchmal banale Ursachen haben, aber manchmal auch von defekten Komponenten ausgehen. Wir môchten Ihnen hiermit einen Leitfaden an die Hand geben, um das Problem zu lôsen. Wenn die hier aufgeführten MaRnahmen keinen Erfolg bringen, helfen wir Ihnen gerne weiter. Rufen Sie uns an! Es erscheint kein Bild und es ist kein Ton zu hôren. + Überprüfen Sie, ob das Netzkabel richtig an der Steckdose und am Netzadapter angeschlossen ist. + Überprüfen Sie, ob der Signalempfang auf TV eingestellt ist. +__Kontrollieren Sie, ob der Netzschalter des Geräts auf der Geräteoberseite eingeschaltet ist. Es erscheint kein Bild. Es erscheint kein Bild von AV. + Überprüfen Sie, ob Kontrast / Helligkeit korrekt eingestellt sind. + Überprüfen Sie, ob alle externen Geräte korrekt angeschlossen sind. + Überprüfen Sie, ob die richtige AV-Stellung angewähit ist. Es ist kein Ton zu hôren. + Vergewissern Sie sich, das die Lautstärke nicht auf Minimum steht. + Vergewissern Sie sich, das die Stummschaltung nicht aktiviert ist. Es gibt kein Bild oder keinen Ton. Es sind aber Geräusche zu hôren. + __ Der Empfangist müglicherweise schlecht. Kontrollieren Sie, ob die Antenne angeschlossen ist. Das Bild ist nicht deutlich. + __ Der Empfang ist müglicherweise schlecht. +__Kontrollieren Sie, ob die Antenne angeschlossen ist. Das Bild ist zu hell oder zu dunkel. + Überprüfen Sie die Einstellungen von KONTRAST / HELLIGKEIT im Menü BILD. Die Fernbedienung funktioniert nicht. + Überprüfen Sie, ob die Batterien in der Fernbedienung betriebsbereit und richtig eingelegt sind. + Vergewissern Sie sich, dass das Sensorfenster nicht starker Lichteinstrahlung ausgesetzt ist. + Schalten Sie das Gerät mit dem Netzschalter aus und wieder ein. Das Bild ist nicht scharf. + __ Der Empfang ist müglicherweise schlecht. +__Kontrollieren Sie, ob die Antenne angeschlossen ist. + Überprüfen Sie die Einstellungen der Bildschärfe im Menü BILD. Das Bild ist gepunktet. + __Es liegen müglicherweise Interferenzen von Autos, Zügen, Leitungen, Neonleuchten, etc. vor. + __Es besteht müglicherweise eine Interferenz zwischen dem Antennen- und Stromkabel. Versuchen Sie sie weiter auseinander zu legen. Es erscheinen Streifen am Bildschirm oder die Farben verblassen. + __Liegt eine Interferenz von einem anderen Gerät vor? Übertragungsantennen von Radiostationen oder Antennen von Funkamateuren und tragbare Telefone kônnen auch In- terferenzen verursachen. + __Betreiben Sie das Gerät so weit weg wie müglich von dem Gerät, das die Interferenz môglicherweise verursacht. Benôtigen Sie weitere Unterstützung? Wenn die Vorschläge in den vorangegangenen Abschnitten Ihr Problem nicht behoben haben, nehmen Sie bitte Kontakt mit uns auf. Sie würden uns sehr helfen, wenn Sie uns folgende Informationen zur Verfügung stellen: +__Wenn Sie bereits eine Kundennummer erhalten haben, teilen Sie uns diese mit. +. Welche externen Geräte sind angeschlossen? + __Welche Meldungen erscheinen auf dem Bildschirm? +__Bei welchem Bedienungsschritt ist das Problem aufgetreten? + Welche Schritte haben Sie zur Lôsung des Problems bereits unternommen?

Reinigung + __Ziehen Sie vor dem Reinigen immer den Netzstecker und alle Verbindungskabel. EN +__Verwenden Sie keine Lôsungsmittel, ätzende oder gasfôrmige Reinigungsmittel. DK +__ Reinigen Sie den Bildschirm mit einem weichen, fusselfreien Tuch. + Achten Sie darauf, dass keine Wassertrôpfchen auf dem LCD-TV zurückbleiben. Wasser kann dauerhafte Verfärbungen TR verursachen. +__Setzen Sie den Bildschirm keinem grellen Sonnenlicht aus. + __ Bitte bewahren Sie das Verpackungsmaterial gut auf und benutzen Sie ausschlieRlich dieses, um das LCD-TV zu trans- portieren. Achtung! Es befinden sich keine zu wartenden oder zu reinigenden Teile innerhalb des Geräts. Entsorgung Verpackung Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind aus Materialien hergestellt, die umweltschonend entsorgt und einem fachgerechten Recycling zugeführt werden kônnen. Batterien Verbrauchte Batterien gehôren nicht in den Hausmäüll! Sie müssen bei einer Sammelstelle für Altbatterien abgege- ben werden. Gerät Werfen Sie das Gerät am Ende seiner Lebenszeit keinesfalls in den normalen Hausmäüll. Erkundigen Sie sich nach Môglichkeiten einer umwelt- und sachgerechten Entsorgung.

Technische Daten MD 30016 MD 30039 MD 30034 Bildschirmdiagonale 20“ (50,80 cm) 19“ (48,26 cm) 22“ (55,88 cm) Betriebsspannung AC 230V- 50Hz Leistungsaufnahme ca. 50W I ca. 42W I ca. 45W Leistungsaufnahme Standby ca. 3W Eingangsspannung Netzteil 100-240V - 50/60Hz 1,2 A Ausgangsspannung Netzteil 12V—5,0 A TV-System PAL/SECAM, BG/DK/I/L/LL Audio Multi, Stereo, Nicam Programmplätze 200 + AV Antenneneingang 75Q Anschlüsse 1xRF, 1 x D-SUB (VGA), 1 x SCART, 1 x A/V Reaktionszeit 8ms 5ms Betrachtungswinkel h/v 160°/120° (typ.) 170°/160° (typ.) Kontrastverhältnis 500:1 (typ.) 850:1 (typ.) I 700:1 (typ.) Helligkeit 450 cd/m? 300 cd/m? Physikalische Auflôsung 800 x 600 1440 x 900 1680 x 1050 Make (BxHxT) (inkl. StandfuR) 490 x 465 x 186 mm 465x415x195 mm | 533 x 460 x 210 mm Gewicht (inkl. StandfuR) ca. 5,7 Kg ca. 4,6 Kg ca. 5,4 Kg Technische Ânderungen vorbehalten.

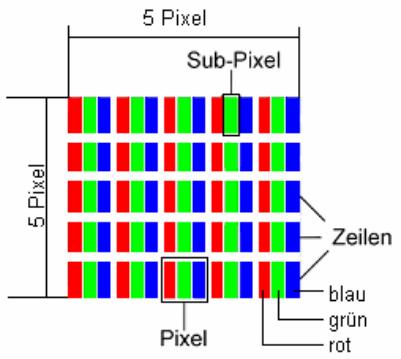

Pixelfehler bei LCDs (TFT-Displays) Trotz modernster Fertigung kann es auf Grund der hochkomplexen Technik in seltenen Fällen zu Ausfällen von einzelnen oder EN mehreren Leuchtpunkten kommen.

Bei Aktiv Matrix TFTs mit einer Auflôsung von 1366 x 768 Pixeln (WXGA) welche sich aus je drei Sub-Pixeln (Rot, Grün, TR Blau) zusammensetzen, kommen insgesamt ca. 3,1 Mio. Ansteuertransistoren zum Einsatz. Aufgrund dieser sehr hohen An- zahl von Transistoren und des damit verbundenen äuRerst komplexen Fertigungsprozesses kann es vereinzelt zu einem Ausfall oder zur fälschlichen Ansteuerung von Pixeln bzw. einzelnen Sub-Pixeln kommen. 5 Pixel Beschreibung Akzeptierte Zahl 1 Sub-Pixel Max. 1 ES Zwei nebeneinander liegend 0 (horizontal/vertikal) Abstand Minimaler Abstand zwischen hellen und Min. 10 mm dunklen Sub-Pixeln Einzeln Max. 3 Dunkle Sub-Pixel Zwei nebeneinander liegend Max. 1 Abstand Minimaler Abstand zwischen hellen und Min. 10 mm dunklen Sub-Pixeln Gesamtzahl heller und dunkler Sub-Pixel Max. 5 Die Tabelle beschreibt die maximale Pixelfehler-Anzahl, die auf dem Bildschirm auftreten darf, ohne dass es sich um einen Ga- rantiefall handelt. Ein Garantiefall liegt u. U. vor, wenn die oben angegebene Fehleranzahl in einer Kategorie überschritten ist. Vervielfältigung dieser Bedienungsanleitung Dieses Dokument enthält gesetzlich geschützte Informationen. Alle Rechte vorbehalten. Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten. Copyright © 2007 Alle Rechte vorbehalten. Dieses Handbuch ist urheberrechtlich geschützt. Alle Rechte vorbehalten. Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten. Das Copyright liegt bei der Firma MEDION . Technische und optische Ânderungen sowie Druckfehler vorbehalten.
