BEDIENUNGSANLEITUNG BLOOD PRESSURE MONITOR MD 42780 MEDION

Sicherheitshinweise 2

Über Blutdruck und Blutdruckmessung . 5

WasistBlutdruck? 5

Zur Blutdruckmessung 6

Ubersicht 10

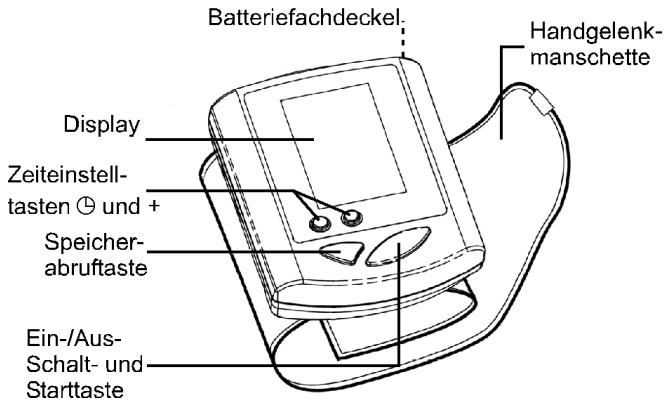

Das Gerät 10

Zubehör 10

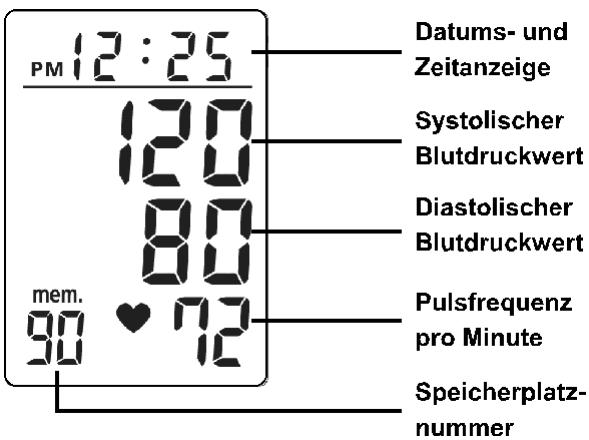

Das Display 11

Vor dem Gebrauch 12

Batterien einlagen 12

Datum und Zeit einstellen 13

Blutdruck messen 15

Handgelenkmanschette anlagen 15

MessungVBoreiten 16

Messen 16

Die Speicherfunktion 19

EineFehleranzeigeerscheint. 21

Technische Daten 22

SICHERHEITSHINWEISE

Zum richtigen Gebrauch theses Geräts

Das Gerät ist geeignet für gesunde Personen ab 14 Jahren. Benutzten Sie das Gerät zur vergleichenden Messung, insbesondere bei sportlichen Aktivitäten.

Benutzen Sie das Gerät NICHT für eine medizinische Diagnostik. Das Gerät ist ausschließlich für den privaten Gebrauch zu verwenden und kann keine arztlichen Maßnahmen ersetzen.

Lesen Sie diese Anleitung sorgfältig durch und verwenden Sie das Gerät nur wie hier beschrieben.

Wenn Sie das Gerät weitergeben, händigen Sie auch diese Anleitung aus.

Batterie-betriebene Geräte nicht in Kinderhände

Das Gerät wird mit Batterien betrieben. Batterien konnen bei Verschlucken lebensgefährlich sein. Bewahren Sie deshalb das Gerät für Kinder unereichbar auf. Werde eine Batterie verschlukt, muss sofort medizinische Hilfe in Anspruch genommen werden.

Das Gerät richtig benutzen

Auslaufende Batterien können das Gerät beschädigen.itte entfern Sie deshalb die Batterien, wenn das Gerät langere Zeit nicht benutzt wird.

Starten Sie die Luftzufuhr nur dann, wenn das Gerät richtig am Arm angelegt ist.

Starten Sie die Luftzufuhr nur dann, wenn die Man-schette richtig am Handgelenk angebracht ist.

Drücken Sie die START-Taste nie, wenn die Manschette nicht angelegt ist.

Versuchen Sie auf keinen Fall, das Gerät selbst zu öffnen und/oder zu reparieren. Es durfen keine Einstellungen mit irgendwelchen Werkzeugen im Inneren des Gerätes vorgenommen werden. Wenden Sie sich im Störungsfall an unser Service Center.

Dieses Gerät besteht aus Präzisionsteilen undarfDMA

• keinem extremen Temperaturschwankungen
• keiner Feuchtigkeit (auch nicht Tropf- und Spritzwasser)
• keiner direkten Sonneneinstrahlung
• keinen Erschüttterungen
• keinem Staubausgesetzt werden.

Halten Sie das Gerät niemals unter Wasser.

Verbiegen Sie den festen Teil der Manschette nicht.

Lassen Sie das Gerät nicht fallen und beschwenen Sie es nicht mit Gegenständen.

Wird das Gerät nahe dem Gefrierpunkt aufbewahrt, muss man es vor Gebrauch erst auf Zimmertemperatur aufwärmen halten.

Batterien richtig entsorgen

Verbrauchte Batterien gehoren nicht in den Hausmull!

Die Batterien müssen bei einer Sammelstelle für Altbatterien abgegeben werden.

Hinweise zur Wartung

Es wird empfohlen, die Gebrauchstauglichkeit mindestens alle 3 Jahre zu prufen.

In der Bedienungsanleitung und am Gerät verwendete Symbole:

Achtung! Begleitpapiere (Bedienungsanleitung)beachten.

Anwendungsteil des Types BF

Reinigung

Das Gehäuse des Blutdruckcomputers sowie die Manschette können vorsichtig mit einem leicht angefeuchteten, weichen Tuch gereinigt werden. Wenden Sie darauf kein den Druck an.

Biegen Sie die vorgeformte Manschette nicht nach außen. Die Manschettearfurther gewaschen noch chemisch gereinigt werden.

Verwenden Sie zur Reinigung niemals Verdünner, Alkohol oder Benzin.

ÜBER BLUTDRUCK UND BLUTDRUCKMES-SUNG

Die Folge des zu hohen Blutdruckes ist heute eine der Haupttodesursachen. Vielen Menschen ist nicht bewusst, dass sie einen zu hohen Blutdruck haben.

Dieses Blutdruckmessgerät hilft Ihnen, regelmäßige vergleichende Messungen durchzuführen. (Einzelne unregelmäßige Messungen haben weniger Aussagekraft; siehe unter.)

Was ist Blutdruck?

Der Blutdruck ist ein Maß für die Kraft, die das Herz aufwenden muss, um das Blut durch das Kreislaufsystem und die lebenswichtigen Organe des Körpers zu pumpen. Je höher der Druck, um so mehr Arbeit muss das Herz leisten.

Wenn Teile des blutleitenden Systems eingeingt, krank oder in irgendeiner Weise nicht normal sind, kann der Blutdruck hoher als normal sein. Hoher Blutdruck kann Schäden an lebenswichtigen Organen, einschließlich Gehirn und Herz verursachen.

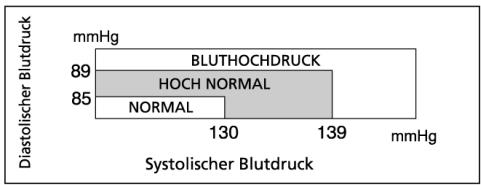

Normaler und hoher Blutdruck

Die Normen des normalen und hohen Blutdrucks (diastolischer und systolischer Wert) sind durch die Weltgesundheitsbehörde „WHO" wie in der folgenden Tabelle dargestellt festgelegt.

Zur Blutdruckmessung

Der Blutdruck eines jeder Menschen ändert sich laufend. Schwankungen konnen durch geistige und körperliche Faktoren (z. B. Angst, Anstrenggung, Rauchen, Koffein und Stress) verursacht werden. Aber auch die Tageszeit, Jahreszeit und die Temperaturen konnen den Blutdruck beeinfüssen.

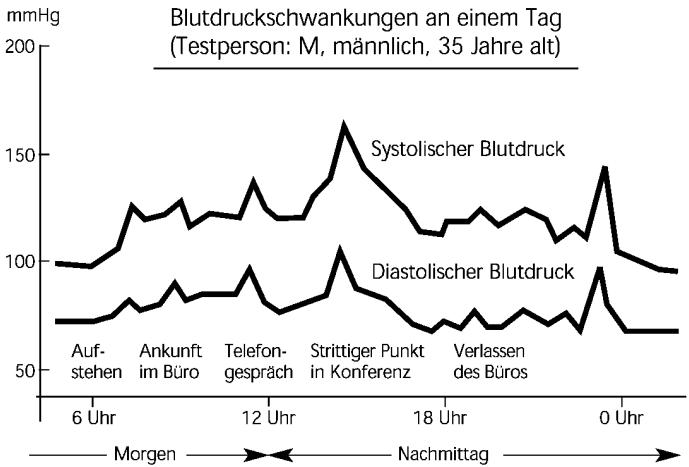

Die folgende Darstellung zeigt beispielhaft Blutdruckschwankungen im Laufe eines Arbeitsstages:

Wie diese Abbildung zeigt, sollen Sie sich von einzelnen, punktuellen Messungen nicht deprimieren oder übermütig machen setzen.

Wichtige Hinweise zur richtigen Messung

Mithilfe Ihres Geräts können Sie sich durch regelmäßiges Messen einen klaren Überblick über ihren Blutdruck verschaffen.

Damit die Werte ein realistisches Bild Ihres Blutdruckverhaltens geben, beachten Sieitte Folgendes:

• Messen Sie ihren Blutdruck mehrmals am Tag immer zur gleichen Tageszeit.

• Messen Sie in entspannten Zustand. Versuchen Sie, vor der Messung eine Viertelstunde zu ruhen.
  Nach einer großeren Mahlzeit sollenn Sie eine Stunde bis zur Blutdruckmessung warten.

• Rauchen Sie nicht und trinken Sie keinen Alkohol, bevor Sie den Blutdruck messen.
  Vor der Messung sollenn Sie fur eine Stunde keine körperlichen Arbeitsen verrichten.
• Messen Sie ihren Blutdruck nicht, wenn Sie unter Stress stehen oder angespannt sind.
• Messen Sie ihren Blutdruck bei normaler Körpertemperatur; nicht, wenn es Ihnen zu kalt oder zu warm ist.
  Warten Sie ca. 5 Minuten, wenn Sie den Blutdruck erneut messen wollen.

Diagnose vom Arzt stellen 参数

Nach den Messungen sollte ein Arzt die Werte interpretieren und eine Diagnose stellen. Er wird Ihnen sagen, welcher Blutdruck für Sie normal ist und welche Besonderheiten Sie ihm berichten müssen.

Leiten Sie keine therapeutischen Maßnahmen ein, ohne sie mit einem Arzt besprochen zu haben. Nehmen Sie insbesondere NIE-MALS aufgrund der gemessenen Werte Medikamente ohne Befrag-gen eines Arztes ein!

Bei folgenden Personen ist Aufmerksamkeit angezeigt:

Bei Personen mit Bluthochdruck, Diabetes, Erkrankungen der Leber, verharteten Arterien, Kreislaufschwächen usw.

Zur Messtechnik des Geräts

Ihr Blutdruckmessgerät enthalt technisch hochwertige Komponenten und Materialien, um den Druck zu messen, die Signale zu verarbeiten und die Werte auf einer Flüssigkrystallanzeige darzustellen. Darüber hinaus misst es auch die Pulsfrequenz und zeigt sie an.

Das Gerät misst den Blutdruck indirekt mit einer um das Handgelenk gelegten Manschette, indem durch Aufpumpen der Manschette die Arterie so zusammengerückt wird, dass kein Blut mehr durch sie fließen kann. Wenn dann der Druck in der Manschette reduziert wird, wird ein Zusammenhang zwischen dem Manschettendruck und dem Blutdruck hergestellt.

Das Gerät verfügbar über elektronische Schrittventile, die selbst geringe Schwankungen während der Messung erkennbar machen, die mit Hilfe des Manschettendrukkes ausgegliedchen werden konnen.

Durch die schrittweise Verringerung des Drucks werden Schwankungen in der Manschette vom Gerät erfasst und in die Auswertung einbezogen. Werden bei einem Schritt keine Schwankungen erkannt, erfolgt eine Verminderung des Luftdrucks. Bestehende Schwankungen werden auf der entsprechenden Schrittstufe ausgewertet, bis deren Genauigkeit ermittelt wurde.

Arm- und Handgelenksmessung

Der am Handgelenk gemessene Blutdruck kann von dem am Oberarm gesmessenen abweichen, z. B. weil sich die Stärke der Blutgebung von Handgelenk und Oberarm unterscheiden.

Invielen Fällen kann der Unterschied bei gesunden Personen ±10 mmHg des systolischen und diastolischen Blutdruckes betragen.

Zubehör

2 Alkali-Batterien 1,5 V Typ "AAA" LR03

Aufbewahrungsetui

Symbole:

Das Batteriewechsel-Symbol entscheidt bei notwendigem Batteriewechsel.

Das Puls-Symbol entscheidt bei Anzeige des Pulses.

Das Memory-Symbol weist auf die Nummer des Speicherplatzes hin.Im Speicher des Gerätes konnen bis zu 90 Messungen inkl. Datum und Uhrzeit gespeichert werden.

Das Fehler-Symbol erscheint bei Bedienungs-oder Gerätefehler.

mem.

EE

An der Rückeite des Geräts befindet sich das Batteriefach.

• Schieben Sie den Deckel nach oben ab.
• Setzen Sie die 2 bezie-liegenden 1,5 V Alkali-Batterien Typ "AAA" in der gezeigten Richtung ein. Achten Sie auf die Polarität (der Minus-Pol liegt an der Feder an).
• Schieber den Deckel wieder auf das Batteriefach.

Batterien austauschen

Wechseln Sie die Batterien, wenn das Batterie-Wechsel-Symbol auf dem Display entscheid.

Wechseln Sie die Batterien auch, wenn auf dem Display nichts angezeigt wird, nachdem das Geräteingeschaltet ist.

Tauschen Sie die Batterien grundsätzlich paarweise aus.

Da die beiliegenden Batterien zur Überprüfung bestimmt sind, konnen Sie früherer leer werden als im Handel erhältliche Batterien.

Hinweis zur Entsorgung

Batterien sind Sondermull. Sie gehoren nicht in den Hausmull!

Datum und Zeit einstellen

Durch Drucken der Zeit-einstelltaste gelangen Sie in den Zeiteinstell-Modus. Im Display blinkt der Monat.

Ändern Sie den Monat durch Drücken der Taste+.Jeder Tastendruck führt einen Monat weiter. Nach der Ziffer 12 (De- zember) erscheint wieder die 1 (Januar).

Drucken Sie die Zeiteinstelltaste (oder warten Sie ca. 10 Sekunden), um in die{nachste Einstellung gelangen.Der Tag blinkt.

Stellen Sie den Tag wiederum mit der Taste + ein.

Drucken Sie die Zeiteinstelltaste (oder warten Sie ca. 10 Sekunden), um in die{nachste Einstellung gelangen.Die Stundenanzeige blinkt.

AM: Steht vor der Uhrzeit ein „AM“, so befinden Sie sich in den Morgenstunden (0:00 bis 11:59 Uhr).
PM: Steht vor der Uhrzeit ein „PM“, so befinden Sie sich in den Nachmittags-/Abendstunden (12:00 bis 23:59 Uhr).

Stellen Sie die Stunden wiederum mit der Taste + ein.

Drucken Sie die Zeiteinstelltaste (oder warten Sie ca. 10 Sekunden), um in die{nachste Einstellung gelangen.Die Minutenanzeige blinkt.

Stellen Sie die Minuten wiederum mit der Taste + ein.

Drücken Sie die Zeiteinstelltaste (oder warten Sie ca. 10 Sekunden), um in die Einstellung zu bestätigten.

Das Gerät schaltet nach Durchlauf aller Stellen wieder in den Normalmodus.

BLUTDRUCK MESSEN

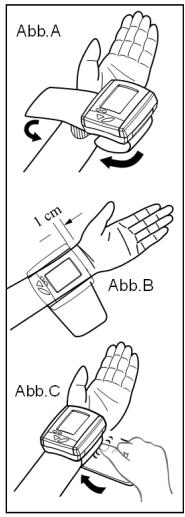

Handgelenkmanschette anlagen

Legen Sie Uhr, Schmuck etc. ab und schiben Sie Ihren Armel nach oben. Für eine korrekte Messung muss das Gerät direkt auf die Haut gesetzt werden.

• Legen Sie die Handgelenkmanschette so an, dass sie ca. 1cm von der Handfläche der linken Hand entfern ist (siehe Abb. B). Stellen Sie sicher, dass kein Kleidungsstück eingeklemmt ist.
• Halten Sie das unter Teil der Handgelenkmanschette wie auf der Abb. C gezeigt. Ziehen Sie an und wickeln Sie es nach oben, so dass keine Lükke zwischen Manschette und Handgelenk bleibt.
• Wahlend des Nachoben-Wickelns hält der Daumen die Manschettenabdeckung. Wickeln Sie die Manschette nach der Form des Handgelenks. Auch schrag gewickelt wird das Messergebnis nicht beeinflusst.

Wenn die Manschette nicht am linken Gelenk angelegt werden kann und das Messen am linken Gelenk nicht möglich ist, messen Sie am rechten Gelenk. Legen Sie dazu die Manschette an, wie auf der Abbildung rechts darestellt.

MessungVBoreiten

Bitte beachten Sie den Abschnitt "Wichtige Hinweis zur richtigen Messung" auf Seite 7.

Körperhaltung

Legen Sie ihren Ellenbogen auf den Tisch oder eine Unterlage und halten Sie den Arm so, dass die Handgelenkmanschette sich auf der Höhe Ihr's Herzens befindet. Stützen Sie bereits ihren Unterarm auf Aufbewahrungsbox oder ein gefaltetes Handtuch etc.

Setzen Sie sich zum Blutdruckmessen bequem auf einen Stuhl, machen Sie 5 oder 6 tiefe Atemzüge und entspannen Sie sich.

Messen

Drücken Sie die Ein-/Ausschalt-Taste.

Wenn die Ein-/Ausschalt-Taste gedruckt wird, leuchten alle Zeichen der Anzeige auf. Durch diesen Test kann die Vollständigkeit der Anzeige überprüft werden. Der Vorgang dauer cert. 2 Sekunden.

Nach thisem Displaytest erscheint das darüberstehende Bild. Das Gerät ist messbereit. Die "0" blinkt und das Gerät beginnt automatisch, die Manschette aufzuspumpen.

Bewegen Sie während der Blutdruckmessung weder die Manschette noch ihre Arm- oder Handmuskeln und sprechen Sie nicht.

Zunachst pumpt das Gerat die Manschette auf ca. 180 mmHg auf. Mit Erreichen des richtigen Manschetendrucks beginnt der Messvorgang; der Wert fällt.

Wollen Sie die Messung abbrechen, schalten Sie das Gerät aus. Die Manschette wird entluftet.

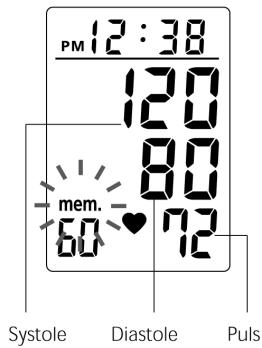

Ende der Messung

Wenn die Messung beendet ist, wird die Manschette entluftet. Der systolische und der diastolische Blutdruck sowie der Puls mit dem Puls-Symbol ershei-

nen im Display. Das Memory-Symbol „mem“ blinkt und die Speichernummer erscheint.

Die Messwerte werden automatisch in den Speicher übernommen. Sie brauchen nicht die Taste M zu drükken.

Störungen beim Aufpumpen?

Ist der Manschettendruck zu niedrig, unterbricht das Gerät den Messvorgang und pumpit die Manschette weiter auf, bis ein für die Messung ausreichender Manschettendruck erreicht ist.

Bleibt die Manschette dauerhaft aufgepumpt, entfern den Sie die Manschette vom Handgelenk und setzen Sie sich mit dem Service in Verbindung.

Die Manschette kann nicht aufgepumpt werden, wenn das USB-Kabel im Gerät eingestöpselt ist.

Gerät ausschalten

Drücken Sie die Ein-/Ausschalt-Taste, um das Gerät auszuschalten. Das Display erlischt.

Wenn Sie vergessen auszuschalten, schaltet das Gerät ca. 1 Minute nach der letzten Tastenbetätigung automatisch ab.

Die Speicherfunktion

Die Messwerte (Blutdruck und Puls) werden zusammen mit Datum und Uhrzeit nach Beendigung der Messung automatisch in den Speicher übernommen.

Speicherwerte abrufen

Drücken Sie zum Abrufen der gespeicherten Messwerte die Speichertaste M (=,Memory').Hierfür spiel es keine Rolle, ob das Gerät an- oder abgeschaltet ist. Der erste gezeigte Wert ist der zuletzt gesmessene Wert (z.B.Speicherplatz 60).

Drucken Sie die Taste M wiederholt, um sich die vorherigen Speicherwerte (59, 58, 57 etc.) anzeigen zu lasen.

Während der Anzeige wechseln Uhrzeit und Datum alle 2 Sekunden.

Speicherinhalt loschen

Wenn Sie die Speichertaste M für 5 Sekunden gedruckt halten, Löschen Sie alle Aufzeichnungen im Speicher.

Die Daten werden ebenfalls gelöscht, wenn die Batterien entfernt werden.

Die gespeicherten Daten bleiben gespeichert, wenn die Ein-/Ausschalt-Taste betätig wird.

EINE FEHLERANZEIGE ERSCHEINT

Anzeige	Störung/Ursache	Fehlerbeseitigung
Das Display bleibt dunkel	Das Gerät ist nicht eingeschaltet. Die Batterien sind zu schwach. Die Batterien sind falsch eingelegt.	Batterien auf richtige Polung untersuchen. Batterien ggf. ersetzen.
Anzeige „EE“	Sie haben während der Messung gesprochen oder sich bewegt. Die Manschette ist nicht richtig angelegt. Sie haben das Gerät nicht auf die Höhe des Herzens gehalten.	Halten Sie sich für die Dauer der Messung ruhig. Legen Sie die Man-schette sorgfältig an. Halten Sie den Arm mit dem Gerät auf Höhe des Herzens
Anzeige „E2“	Sie haben sich während der Messung bewegt.	Halten Sie sich für die Dauer der Messung ruhig (nicht bewegen und nicht sprechen).
	Die Batterien sind leer.	Ersetzen Sie die Batterien durch neue Al-kalibatterien des Typs „AAA".

TECHNISCHE DATEN

Modell:	K350 MD42780
Messprinzip:	Oszillometrisch
Anzeige:	LCD
Messbereich:	20 - 280 mmHg (Blutdruck)
	40 - 180 Puls/min. (Pulsfrequenz)
Messgenauigkeit:	±3 mmHg (Druckanzeige)
	±5 % (Pulsfrequenz)
Luftablass:	Automatisches Ablassventil
Stromversorgung:	Hochleistungs- oder Alkalibatterien:
	2 x 1,5V = Typ AAA/LR03
Speicher:	90 Messergebnisse
Betriebstemperatur:	5 °C bis 45 °C
	max. 40 bis 85 % relat. Luftfeuchtigk.
Lagertemperatur:	-10 °C bis 60 °C
	max. 10 bis 95 % relat. Luftfeuchtigk.
Manschette:	für Handgelenkumfang
	135-220 mm Umfang
Größe (Messeinheit):	ca. (79 x 72 x 71) mm
Gewicht:	ca. 120 g (ohne Batterien)

Hergestellt im Jahre 2004
