BEDIENUNGSANLEITUNG PRO2 CAR RADIO MD 80403 MEDION

MD 80403 Autoradio BDA_D.FH11 Fri Jan 28 12:11:12 2005 Seite 3

FUNKTIONEN

1. OPEN Öffnen des Bedienteils
2. SEL: Aufrufen der einzelnen Funktionen
3. MULTIJOG Einstellung fur Lautstärke, Bass, Hohen, Balance und Fader
4. DISPLAY
5. DSP/0: Abfrage für Programm-, Uhrzeit-, Frequenz- und PTY-Einstellungen/Nummerntaste 0.
6. BND/LOU/ENT: Bandbereichs Auschwitz/Loudness/Bestätigten
7. EQ: Equalizer
8. POWER/DIM: Ein-/Ausschalter, Diplaybeleuchtung dimmen

9. USB USB Anschluss fur externe Datenträger

10. RESET auf Werkseinstellung zusücksetzen

11. AF: Einsatz den des RDS-Modus
12. TA/REC: Traffic Announcement Identification / Verkehrsdurchsagen erkennen/Aufnahme starten
13. PTY: Program Type Code
    14.-19.: Stationswahltasten
14. PAU: Pause im CD/MP3-Betrieb / Nummertaste 1
15. SCN: Scan, Titel 10 Sek. An Spielen im CD/MP3-Betrieb / Nummerntaste 2
16. RPT: Repeat, Wiederholung im CD/MP3-Betrieb / Nummerntaste 3
17. SHF: Shuffle, Zufallswiedergabe im CD/MP3-Betrieb / Nummerntaste 4
18. Nummerntaste 5
19. Nummerntaste 6
20. MODE: Umschaltung Radio/CD/MP3/Nummerntaste 7
21. AMS/D-AUD Automatische Senderspeicherung / MP3-Suche
22. -<<: Tune/Sendersuchlauf/rückwärts/Nummern taste 8

23. : Tune/Sendersuchlauf vorwärts/Nummerntaste 9

24. Rote Leuchtdiode (Diebstahlschutz LED)
25. CD-Fach: Zum Einschieben der CD
    26.EJECT CD auswerfen

SICHERHEITSHINWEIS

• Setzen Sie das Gerät in den darauf vorgesehenen Schacht ein, oder wahren Sie einen Platz für die Montage des Gerätes, an dem es die normalen Fahraufgaben des Fahrers nichtephendert.
• Schließen Sie kurz die Kabel an, bevor Sie das Gerät endgültig einbauen. Stellen Sie safer, dass diese richtig eingebaut sind und dass das System richtig Funktioniert.
• Falls Änderungen am Fahrzeug erforderlich sind, wenden Sie sich an ihren Fahrzeughändler/-fachwerkstatt.
• Bauen Sie das Gerät so ein, dass keine Verletzungen bei starkem Bremsen entstehen können.
• Wenn das Gerät mehr als 30^ aus der Waagerechten eingebaut wird, kann es seine optimale Leistung verlieren.

• Vermeiden Sie den Einbau des Gerätes in der Höhe hoher Temperaturen (z.B. direkte Sonneneinstrahlung oder Heizungsluft), Staub, Schmutz oder übermäßige Erschütterungen.

INHALTSANGABE

VOR INBETRIEBNAHME 5
MONTAGE 5
EINBAU DES RADIOS IN DEN ISO SCHACHT IHRES FAHRZEUGES. 5
Abnehmen und Einsetzen des Bedienteils 6

ISO ADAPTERSTECKER 6

Antennen-Relais Kabel 6
- Stereo-Cinch-Ausgang 6

KABELVERBINDUNGEN 7

GRUNDBEDIENUNG 8

• Ein-/Ausschalten 8
  Lautstärke 8
  Bass 8
  Hohen 8
  Balance. 8
  Fader 8
  ·Loudness 8
• Display 8
  Mode 8
  Equalizer 8
• Reset 8

RADIO 9
- Bandbereich wahlen 9
- Sender auswahlen 9
Vorprogrammierte Sender 9
- Sender speichern 9
- Sender wiederfinden 9
- Automatisches Speichern (AMS) 9
Vorprogrammierung durchlaufen 9
RegionalProgramm Modus 10
- PTY (Programme-Type/Art) 10
TA Verkehrsfunk 10
EON TA ortlicher Modus 10
EONDXModus 10
- RDS (Radio Data System) 11

CD-PLAYER 12

• Einlagen und Herausnahmen von CD's 12
  Titel überspringen 12
  CD unterbrechen 12
  Vorlauf und Rücklauf 12
• Abspielern aller Titel 12
  Wiederholen eines Titels 12
  Zufallswiedergabe 12

MP3 WIEDERGABE 13

SuchenachTiteln (Nummern) 13
- SuchenachInterpreten 13
WMA-Dateien abspielen 13
- Tasten Belegtablelle 14

ID3-TAG FUNKTION 14
DATEN VON USB ABSPIELEN 15
- Aufnahmefunktion 15

FEHLERSUCHE 16

TECHNISCHE DATEN 17

VOR INBETRIEBNAHME

Entfernen Sie unbedingt vor der Montage die beiden Transportsicherungsschrauben im oberen Radiogehäuse (durch rote Fahren erkennbar)!

Transportsicherung

MONTAGE

Dieses Autoradio kann ganz einfach in jeder Standard ISO Radioausschnitt eingebaut werden. Sollte Ihr Fahrzeug keinen Standard ISO Radioausschnitt haben, wenden Sie sich an ihren Fahrzeughändler.

Einbau des Radios in den ISO Schacht Ihres Fahrzeuges.

Ziehen Sie den Einbaurahmen vom Radio ab.

Stecken Sie den Einbaurahmen in den Radioausschnitt des Armaturen Bretts Ihres Fahrzeugs.

Biegen Sie die Laschen im Einbaurahmen mit einem Schraubendreher um, so dass dieser in

dem Fahrzeug fest fixiert ist.

Überprüfen Sie den Rahmen auf festen Halt.

Verbinden Sie den ISO Buchsenblock mit den ISO Steckern Ihres Fahrzeugs.

Verbinden Sie das Antennenkabel des Fahrzeugs mit dem Antennenstecker des Autoradios.

Schieben Sie mit Vorsicht das Radio in den

Einbaurahmen. Beachten Sie, dass Sie die Kabel nicht einkommen! Betätigten Sie die RESET-Taste (10) mit einem

Kugelschreiber oder einem ähnlichen, spitzen Gegenstand.

Setzen Sie das Bedienteil ein.

ACHTUNG!

Bitte benutzen Sie beim Einbau zum Anschlieben des Autoradios die ISO Buchsen des Autoradios. Die passenden ISO Adapterstecker (Autogegenstände) können Sie je nach Fahrzeugtyp im Handel erwerben.

Sollten Sie die Adapterbuchse von dem Kabel trennen oder die Kabel abschreiben, so erlischt Ihr Garantienganspruch!

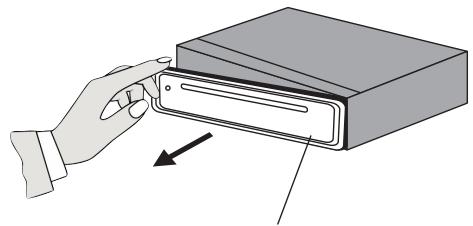

ABNEHMEN UND EINSETZEN DES BEDIENTEils

Drücken Sie die OPEN-Taste (1) und entfern den Sie das Bedienteil. Bewahren Sie das Bedienteil stets in der darauf vorgesehenen Transporttasche auf. Bei entnommenen Bedienteil blinkte eine rote Leuchtdiode (24).

Setzen Sie das Bedienteil zum Einbauen zuerst mit der rechten Seite in den Rahmen. Drücken Sie dann die linke Seite fest, bis es einrastet. Überprüfen Sie, dass das Bedienteil richtig und fest auf seinem Platz sitzt. Ist das Bedienteil nicht richtig eingebaut, erscheinen im Display, Fehlinformationen und/oder eine Tasten haben Fehlfunktionen.

Frontblende

ISO Adapterstecker

Achtung!

Nutzen Sie den ISO Adapterstecker des Autoradios, um eine sichere elektrische Verbindung herzustellen.

Wichtig!

Achten Sie darauf, dass das rosfarbene Backupkabel an Dauerplus anliegen muss (für Senderspeicher). Nach dem alle Verbindungen hergestellt sind, drücken Sie die RESET-Taste (10).

Antennen-Relais Kabel

Das gelbe Kabel ist für eine Relais-gesteuerte Antenne zur Verflugung gestellt worden. Das Relais wird die Antenne automatisch ausfahren, wenn das Gerät angeschaltet wird und beim Abschalten fahrth die Antenne wieder ein.

Vorsicht:

Das gelbe Kabel nicht mit dem Motorkabel verbinden, sonst können Schäden am Gerät verursacht werden.

Stereo-Cinch-Ausgang

An diesen Anschlüssen (roter und weisser Cinchanschluss) können Sie externe Geräte (z.B. Verträger) anschließen.

KABELVERBINDUNGEN

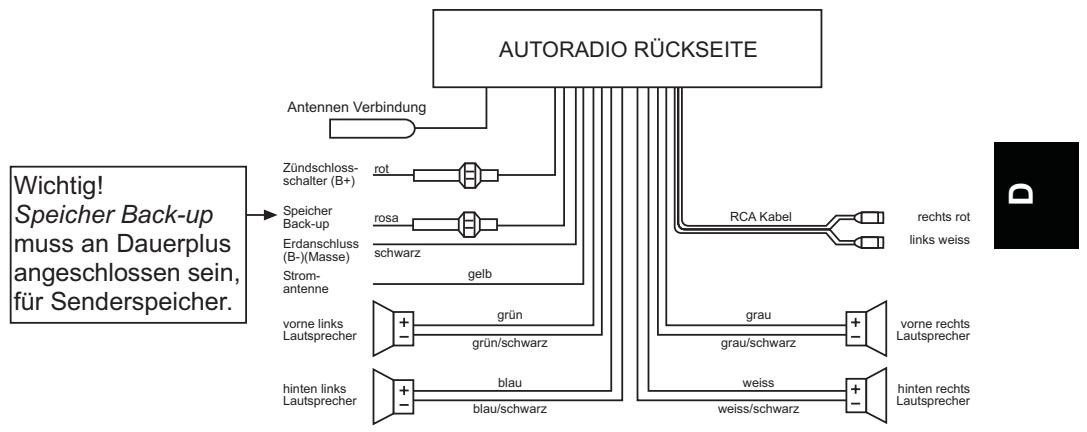

für Vier-Laatsprecher (Quadro) System

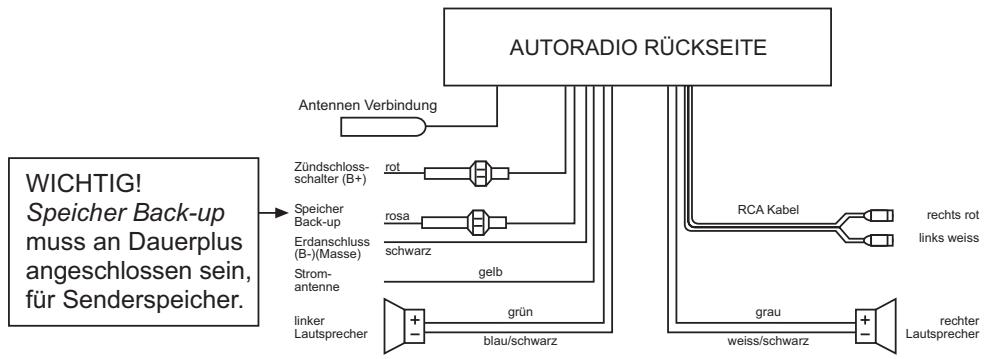

für Zwei-Lautsprecher (Dual) System

GRUNDBEDIENUNG

• Ein-/Ausschalten

Drucken Sie die POWER/DIM-Taste (8), zum Ein-/Ausschalten des Gerätes.

Lautstärke

Wahlen Sie durch Drucken der Taste SEL (2) die Funktion VOLUME aus und drehen Sie den Multijog Regler (3) um die Lautstärke entsprechend einzustellen.
Stehen Sie die Lautstärke nur so ein, dass Sie die akustischen Signale evtl. herannahender Rettungs-/Feuerwehr-/Polizeiwagen noch horen können!

Bass

Drücken Sie die SEL-Taste (2)omal, um den Bass einzustellen. Durch Drehen des Multijog Reglers (3) erhöhen oder senken Sie den Bass.

Hohen

Drucken Sie die SEL-Taste (2) zweimal, um die Höhen einzustellen. Durch Drehen des Multijog Reglers (3) erhöhen oder senken Sie die Höhen.

Balance

Drücken Sie die SEL-Taste (2) dreimal, um die Balance einzustellen. Durch Drehen des Multijog Reglers (3) können Sie die Balance zwischen dem rechten und linken Laatsprecher einstellen.

Fader

Drücken Sie die SEL-Taste (2) viermal, um den Fader einzustellen. Durch Drehen des Multijog Reglers (3) können Sie den Fader der vorderen und hinteren Laufsprecher einstehen.

Loudness

Halten Sie die BND/LOU/ENT-Taste (6) gedrückt, bis ein Signalton ertont. Im Display erscheint LOUD ON bzw.LOUD OFF. So erreichen Sie die Anhebung der tiefen Frenquenzen bei geringer Lautstärke.

• Display

Durch Drücken der DSP/0-Taste (5) können Sie folgende Informationen abfragen: Programmname

Frequenz

Uhrzeit (wird bei RDS Empfang automatisch eingestellt)
PTY Einstellungen

(Diese RDS Funktionen werden von den Sendeanstalten in entsprechlicher Qualität und Umfang gesendet. Nähere Informationen finden Sie im Kapitel RADIO unter RDS).

Mode

Mit der MODE-Taste (20) konnen Sie zwischen Radio und CD bzw. USB Anschluss wechseln.

Equalizer

Drucken Sie die Taste EQ (7) um die folgenden Klangeinstellungen nacheinander aufzurufen:

FLAT

CLASSICS

POP M

ROCK M

DSP OFF

• Reset

Um Ihr Autoradio in den Auslieferungszustand zurück zu stellen, betätigten Sie die RESET-Taste (10) mit einem Kugelschreiber. Diese Taste finden Sie hinter dem Bedienteil!
Bitte betätigten Sie die RESET-Taste bei

• der ersten Inbetriebnahme, nach Abschluss der Kabelverbindungen,

• wenn nicht alle Funktionstasten funktionieren,

• bei Erscheinen einer Fehlermeldung im Display.

RADIO

- Bandbereich wahlen

Drücken Sie die BND/LOU/ENT-Taste (6), um zwischen UKW (F1, F2, F3), Mittelwelle (MW) und Langwelle(LW) zu whechseln. In jedem Bereich konnen Sie sechs Sender speichern.

- Sender auswahlen

Drücken Sie die Sendersuchlauflasten (Tune-Taston) I<< (22) oder Taste >>I (23) für kurze Zeit, das Gerätucht automatisch den nachsten Sender. Wenn Sie die eine der TUNE-Taston für zwei Sekunden gedrückt halten, schalten Sie auf manuelle Sendersuche um. Es erscheint MANUAL im Display.

Jetzt können Sie mit der Tune-Taste den Sender auswahlen und abspeichern. Das Gerät schaltet nach kurzer Wartezeit wieder in die automatische Sendersuchfunktion um.

Vorprogrammierte Sender

In jedem Sendebereich können Sie sechs Sender fest speichern und über die Stationstasten 1-6 (14-19) wieder aufrufen.

- Sender speichern

1. Wahlen Sie den Bandbereich mit der BND/LOU/ENT-Taste (6) aus.
2. Wahlen Sie mit der TUNE-Taste I < C (22) oder Taste I > > (23) einen Sender aus.
3. Drücken Sie eine der Stationstasten 1-6 (14-19) für ca. 3 Sekunden. Ein Signalton bestätigt die Senderspeicherung.

- Sender wiederfinden

1. Wahlen Sie den Bandbereich mit der BND/LOU/ENT-Taste (6) aus.
2. Drücken Sie die Stationstaste (14-19), um den vorprogrammierte Sender aufrufen.

- Automatisches Speichern (AMS)

Halten Sie die AMS/D-AUD-Taste (21) gedrückt, bis ein Signalton erklingt. Im Display erscheint SEARCH. Der Suchlauf hält bei jedem gefundenen Sender ca. 5 sek. an. Die im Display blinkende Zahl zeigt die Nummer der Stationstasten an, auf welche der jeweilige Sender abgespeichert wird. Bei schwachen Sendem lauft der Suchlauf automatisch weiter.

Vorprogrammierung durchlaufen

Automatisches durchsuchen Ihr im Sendebereich gespeicherten Sender.

1. Wahlen Sie den Bandbereich mit der BND/LOU/ENT-Taste (6) aus.
2. Drücken Sie kurz die AMS/D-AUD-Taste (21). Alle Sender werden jetzt kurz angewählt. Bei erreichen des gesuchten Senders, drücken Sie kurz die AMS/D-AUD-Taste (21).

Regional Programm Modus

Einige Programme strahlen verschiedene Regionalprogramme aus. Damit nur die Alternativfrequrenzen des gewünschten Regionalprogramms gewählt werden; halten Sie die AF-Taste (11) etwas länger gedrückt bis ein Signaton ertont, um den Modus ein-oder auszuschalten. Im Display steht REG ON/REG OFF.

- PTY (Programme-Type/Art)

Um das Menu zu aktivieren, drücken Sie die PTY-Taste (13).

Sie konnen jetzt nach folgenden Kategorien ihre Sender ausgehalten:

	MUSIK	SPRACHE
1	POP M, ROCK M	NEWS (Nachrichten), AFFAIRS (Angelegenheiten), INFO (Infos)
2	EASY M, LIGHT M	SPORT, EDUCATE (Bildung), DRAMA
3	CLASSICS (Klassik), OTHER M (Andere M)	CULTURE (Kultur), SCIENCE (Wissenschaft), VARIED (Verschiedenes)
4	JAZZ, COUNTRY	WEATHER (Wetter), FINANCE (Finanzen), CHILDREN (Kinder)
5	NATION M, OLDIES	SOCIAL (Soziales), RELIGION, PHONE IN (Telefoneingang)
6	FOLK M	Travel (Reisen), Leisure (Freizeit), Document (Dokumente)

(Die Informationen sind abhängig von der Sendeanstalt)

- TA Verkehrsfunk

Halten Sie die TA/REC-Taste (12) für kurze Zeit gedrückt, um den TA-Modus ein- oder auszuschalten. Wenn der TA-Modus eingeschaltet ist und der Verkehrsfung übertragen wird während Sie die CD oder USB-Anschluss eingestellt haben, wird automatisch auf Radio umgeschaltet. Zeitweise findet eine Umschaltung auf die EON Verbindungsstationstatt, wenn EON einen Verkehrsfung auf einem anderen Programmfindet. Wenn sich der Lautstärkepegel unter der Schwelle befindet, wird er sich erheben. Die TA-Funktion des laufenden Verkehrsfunks wird durch Drucken der TA/REC-Taste (12) unterbrochen. Der TA-Modus wird dadurch nicht ausgeschaltet. Wird die TA/REC-Taste (12) langere Zeit gedrückt gehalten, wird der EON TA LOCAL/EON TA DISTANCE Modus gewählt.

Mit diesen Modus können EON TA Informationen zugeordnet werden, z. B. Sie horen eine Nicht-Verkehrs Funksender, aber auf einer anderen Senderfrequenz gibt es eine Verkehrsmeldung, so schaltet das Gerät automatisch für diese Zeit um. Sobald diese Meldung beendet ist, wird wieder auf den vorherigen Senderplatz umgeschaltet.

- EON TA örtlicher Modus

Wenn der EON TA LOCAL Modus Gewählt wurde, blinkt EON TA LO eine Sekunden auf dem Display. Der Modus für das lokale Gebiet wurde gewählt.

EON DX Modus

Wenn der EON DX Modus gewählt wurde, blinkt EON TA DX eine Sekunden auf dem Display. Der Modus für das weiter entfernte Gebiet wurde gewählt.

RDS (Radio Data System)

RDS ist ein Service der Rundfunkanstalten. Neben den herkommlichen Musik- und Sprachbeiträgen werden Zusatzinformationen in Form verschlüsselter Digitalsignale ausgesendet, welche vom Autoradio ausgewertet werden können.

Drücken Sie kurz die AF-Taste (11), um den RDS-Modus ein- oder auszuschalten. Bei Aktivierung des RDS-Modus erscheint im Display das Symbol AF. jetzt wird bei Empfang eines Senders der Programmname und andere Informationen im Display (4) angezeigt.
These Informationen sind abhängig von der Sendeanstalt.

Es werden entsprechliche RDS-Dienste angeboten:

Mit Hilfe des PI-Codes kann das Radio den empfangenden Sender identifizieren.

PS: Program Service Name

Die Funktion Program Service ermitteligt die Anzeige des Sendernamens.

AF: Alternative Frequencies

Das Radio wählt automatisch die am besten zu empfangende Alternativ-Frequenz des gleichen Programms.

TP/TA: Traffic-Program/Traffic-Annoucement

Im Falle einer Verkehrsdurchsage wird auch beim Hören eines Nicht-Verkehrsfunksenders innerhalb einer Senderkette auf einem Verkehrsfunk sender umgeschaltet.

Mit Program Type kann das Radio nach Sendern mit vorwählbaren Programminhaltensuchen. Z. B. Sport, Nachrichten, Rock, Pop,...

CD-PLAYER

- Einlagen und Herausnahmen von CDs

Zum Einlagen die CD in das CD-Fach (25) schiben. Die Wiedergabe der CD beginnt. Im Display erscheint S--CDP (d.h. „suche Titel"). Zum Herausnahmen der CD drucken Sie die EJECT-Taste (26).

Die Wiedergabe bricht ab und die CD wird Herausgefahren. Das Gerät schaltet auf den Radio Modus um.

Titel uberspringen

TUNE-Taste |<< (22) oder Taste >> (23) drücken, um zum nachsten Titel zu springen.

Die Titelnummer wird im Display (4) angezeigt.

- CD unterbrechen

Während der Wiedergabe die PAU-Taste (14) drücken, die CD-Wiedergabe wird unterbrochen.

Nochmaliges Drucken der PAU-Taste (14) und die CD spiel weiter.

Vorlauf und Rücklauf mit hoher Geschwindigkeit

TUNE-Taste |<< (22) oder Taste >>| (23) bei der Wiedergabe länger drücken um den schellen

Vorlauf/Rücklauf zu starten.

- Abspielen aller Titel

Die SCN-Taste (15) drücken und die ersten 10 Sekunden jeder Titels werden angespielt.

Erneutes Drücken der SCN-Taste (15) und die normale Wiedergabe wird gestartet.

- Wiederholen eines Titels

Drücken Sie die RPT-Taste (16) um den gleichen Titel ständig zu horen. Erneutes Drücken der RPT-Taste (16) deaktiviert die Funktion.

Zufallswiedergabe

SHF-Taste (17) drücken, um alle Titel der CD in Zufallsreihenfolge abzuspielen.

Hinweis:

• Das Fahren auf unebenen Straßen konnte ein Überspringen auf der CD verursachen. Eine kurze Einspielzeit wird die Leistung verbessern.
  Uberspringen schadet der CD keineswegs.
• Feuchtigkeit und hohe Luftfeuchigkeit konnen Fehlfunktionen des CD-Spieler verursachen.
  Fahrzeug-Heizung anschalten und Feuchtigkeit vor Gebrauch verdunsten halten.
• Setzen Sie den CD-Spieler keinen extrem hohen oder niedrigen Temperaturen aus.
• Fahren Sie nicht mit einer herausgefahrenen CD in dem Schlitz.

MP3-WIEDERGABE

Die Wiedergabe startet automatisch bei Einlagen einer MP3-CD-ROM. Die Tastenfunktionen entnehmen Sieitte dem Kapitel CD-Player.

Sie können die Titel oder die Interpreten direkt anwahlen. Beachten Sie, dass die MP3-Funktionen großteils von der Erstellung der MP3-CD abhängig sind.

Suche nach Titeln (Nummern)

Drucken Sie AMS/D-AUD-Taste (21) einmal. Im Display erscheint MP3T ....

Geben Sie mit den in der Tabelle angegebenen Tasten die Nummern des gewünschten Titels ein.

Bestätigen Sie die Eingabe mit der BND/LOU/ENT-Taste (6) oder warten Sie ca. 5 sek. bis das Gerät automatisch auf den gewählten Titel springt.

SuchenachInterpreten

Drucken Sie AMS/D-AUD-Taste (21) zweimal. Im Display erscheint ein blinkender ....

Geben Sie den in der Tabelle angegebenen Tasten den Name des gewünschten Interpreten ein.

Beachten Sie, dass nach jedem Buchstaben die SEL-Taste (2) gedrückt werden muss, damit der{nachste Buchstabe eingegeben werden kann (Zeichenverschiebung).

Bestätigen Sie die Eingabe mit der BND/LOU/ENT-Taste (6).

Das Gerätucht nun den entsprchenden Titel.

Drücken Sie noch einmal die BND/LOU/ENT-Taste (6), wenn das Gerät den gewürschten Interpreten besteht. Der Titel wird jetzt abgeschickt.

WMA-Dateien

Sie können in Ihr Autoradio auch WMA-Dateien abspielen. Die Bedienung Funktioniert hier bereits bei MP3 Dateien.

Hinweis:

Die Suchfunktion ist abhängig von der erstalten MP3-CD.

• Tasten Belegtabelle

AMS/D-AUD (21)	Einstellung wahren
BND/LOU/ENT (6)	Bestätigten
1 (14)	A, B, C, 1
2 (15)	D, E, F, 2
3 (16)	G, H, I, 3
4 (17)	J, K, L, 4
5 (18)	M, N, O, 5 / 10 Track runter
6 (19)	P, Q, R, 6 / 10 Track rauf
MODE (20)	S, T, U, 7
|<< (22)	V, W, X, 8
>>| (23)	Y, Z, Leerstelle, 9
SEL (2)	Zeichenverschieben nach rechts
DSP/0 (5)	0,_, -, +,
▲(5) ▼(6)	Scrollfunktion A-Z / 0-9

Hinweis:

Bei der Erstellung einer MP3-CD-ROM beachten Sieitte, dass sich die Titel einzeln oder in Verzeichnissen befinden. Mixen Sie niemals Titel und Verzeichnisse, es konnte zu Problemen beim Abspielendfahren. Alle gängigen Codierungen konnen abgespielt werden.

ID 3-TAG FUNKTION

Beim Erstellen einer MP3-CD konnen Sie zusätzliche Informationen abspeichern. Dies konnen Informationen über den Interpret, Titel, Albumname und Einsch einungsjahr des Musikstucks, sowie ein kurzer Kommentar sein. Zur Eingabe empfehlen wir einen ID3-Tag Editor.

These Informationen werden nach Abfrage während der Wiedergabe über das Display angezeigt. Beim Abspielern von MP3-CD's können so, ausser Titelnummer, auch der Titelname oder der Interpret angezeigt werden (abhängig von den gespeicherten Informationen auf der MP3-CD).

Zur Abfrage betätigten Sie die DSP/0-Taste (5). Nach jedem Tastendruck erscheidt ein ID3-Tag Eintrag der aktuellen Wiedergabe:

• TITEL
• INTERPRET
• ALBUMNAME
• ERSCHEINUNGSAJHR
• KOMMENTAR

DATEN VON USB ABSPIELEN

Sie können an den USB-Anschluss an der Gerätefront einen MP3 Player oder einen anderen USB-Datenträger anschließen.

Ihr Autoradio kann USB-Datenträger bis zu 1GB verarbeiten.

Dabeiarfdie Verzeichnisstruktur maximal 1024 Ordner,4096 Dateien und eine Verzeichnistiefe von 8 Ebenen enthalten.

Sobald das externe Gerät angeschlossen ist,ucht das Autoradio nach MP3- oder WMA Dateien auf dem Datenträger und im Display (4) erscheint die Meldung USB. Die Bedienung zum Abspielern von

Dateien auf dem externen Datenträger, sowie die Suchfunktion Funktionierten genau wie bei MP3 CDs.

Aufnahmefunktion

Sie können mit Ihr Autoradio auch Daten von Radio und CD-Player auf den externen USB-Datenträger aufnehmen.

Um mit der Aufnahme zu beginnen, drücken Sie im entspruchenden Modus die Taste TA/REC (12).

Die Audiodaten werden nun im WMA-Format auf den USB Datenträger gespeichert. Wahrend der Aufnahme erscheint im Display die Meldung FILE NAME.

Um die Aufnahme zu beeenden, drücken Sie nochmals kurz die Taste TA/REC (12).

Sie können die Daten wieder abspielern, indem Sie mit der Taste MODE E (20) in den USB-Modus schalten und die einzelnen Titel vom USB-Datenträger aufrufen.

FEHLERSUCHE

Problem	Ursache	Abhilfe
Das Gerätlässt sich nicht einschalten.	Die Zündung ist nicht eingeschaltet.	Zündung durch drehen des Schlüssel einschalten.
	Die Sicherung ist defekt.	Sicherung erneuern.
Die CD kann nicht geladen oder ausgeschoben werden.	Es befindet sich bereits eine CD im Gerät.	CD aus dem Spieler entfern, dann neue CD einlagen.
	CD ist verkehr herum eingelegt worden.	CD immer mit der Beschriftung nach oben legen.
	CD ist sehr schmutzig oder defekt.	CD säubern oder versuchen eine andere abzuspielen.
	Temperatren im Auto sind zu hoch.	Abkühlen, bis die Umgebungstemperatur wieder auf Normalzustand ist.
	Kondesation.	Das Gerät ein paar Stunden ausgeschaltet setzen und dann erneut versuchen.
Kein Ton	Lautstärke auf Minimum.	Lautstärke zur gewünschten Stärke einstellen.
	Kabel sind nicht richtig angeschlossen.	Kabelverbindungen überprüfen.
Funktionstasten faktionieren nicht.	Der eingebaute Microcomputer kann wegen Rauschen nicht Funktionieren.	RESET-Taste drucken.
	Bedienteil sitzt nicht korrekt.	Überprüfen, dass das Bedienteil richtig und fest auf seinem Platz sitzt.
CD springt.	Der Einbauwinkel übersteigt 30°.	Einbauwinkel auf weniger als 30° verstellen.
	CD ist sehr schmutzig oder defekt.	CD säubern oder versuchen eine andere abzuspielen.
	Fehler bei selbstgebrannten CD's	CD in einem anderen Gerät überprüfen
Radio faktioniert nicht. Automatische Sender-Ausbwal faktioniert nicht.	Antennenkabel ist nicht angeschlossen.	Antennekabel fest einstecken.
	Die Sendesignale sind zu schwach.	Sender manuell anwahlen.
Senderspeicher faktioniert nicht.	Rosa Kabel ist nicht am Dauerplus angeschlossen.	Kabelverbindungen überprüfen.

TECHNISCHE DATEN

Allgemein

Betriebsspannung:	DC 12V, negative Masseverbindung
Gestell-Abmessungen:	178 x 155 x 50 mm (BxTxA)
Leistung:	Musikspitzenausgangsleistung 4 x 20W R.M.S.
Sicherung:	0,5 Ampere (rot), 15 Ampere (rosa)

MP3/CD-Player

MPEG Rate	64-320 K
Frequenzbereich	20 Hz~20 kHz
MP3 Playback	ISO 9660 & Joliet format of MP3

Radio

	Für 3 Frequenzbänder
Frequenzumfang	FM
IF	87.5 bis 108 MHz
Empfindlichkeit	10.7 MHz
(Rauschabstand = 30 dB)	3 μV
Stereo Trennung	> 30 dBu
Frequenzumfang	MW
IF	522 bis 1620 kHz
(Rauschabstand = 30 dB)	45 kHz
Stereo Trennung	32 dBu
Frequenzumfang	LW
IF	144 bis 288 kHz
Empfindlichkeit	450 kHz
(Rauschabstand = 30 dB)	35 dBu

CD-Player

Verwenden Sie ausschließlich CD's, die wie folgt gekennzeichnet sind: DIGITAL AUDIO

Laserklasse 1

Technische Änderungen vorbehalten.

FUNCTIONS

TECHNISCHE GEGEVENS 17

VOORINGEBRUIKNEMING

- Automatisch opslaan (AMS)

GEGEVENS VIA USB AFSPELEN
