BEDIENUNGSANLEITUNG PX4D KORG

Vorsichtsmaßnahmen Aufstellungsort Vermeiden Sie das Aufstellen des Geräts an Orten, an denen

• es direkter Sonneneinstrahlung ausgesetzt ist;
• hohe Feuchtigkeit oder Extremtemperaturen auftreten können;
• Staub oder Schmutz in großen Mengen vorhanden sind;
• das Gerät Erschütterungen ausgesetzt sein kann.
• in der Nähe eines Magnetfeldes. Vermeiden Sie bei der Bedienung von Schaltern und Reglern unangemessenen Kraftaufwand. Reinigung Bei auftretender Verschmutzung können Sie das Gehäuse mit einem trockenen, sauberen Tuch abwischen. Verwenden Sie keinerlei Flüssigreiniger wie beispielsweise Reinigungsbenzin, Verdünnungs- oder Spülmittel. Verwenden Sie niemals brennbare Reiniger. Bedienungsanleitung Stromversorgung Bewahren Sie diese Bedienungsanleitung gut auf, falls Sie sie später noch einmal benötigen. Schließen Sie das beiliegende Netzteil nur an eine geeignete Steckdose an. Verbinden Sie es niemals mit einer Steckdose einer anderen Spannung. Flüssigkeiten und Fremdkörper Störeinflüsse auf andere Elektrogeräte Dieser kann bei in der Nähe aufgestellten Rund-funkempfängern oder Fernsehgeräten Empfangsstörungen hervorrufen. Betreiben Sie solche Geräte nur in einem geeigneten Abstand von diesem Erzeugnis.

Bedienung Stellen Sie niemals Behältnisse mit Flüssigkeiten in der Nähe des Geräts auf. Wenn Flüssigkeit in das Gerät gelangt, können Beschädigung des Geräts, Feuer oder ein elek-trischer Schlag die Folge sein. Beachten Sie, daß keinerlei Fremdkörper in das Gerät gelangen. Sollte ein Fremdkörper in das Gerät gelangt sein, so trennen Sie es sofort vom Netz. Wenden Sie sich dann an Ihren KORG-Fachhändler Das CE-Zeichen für die Europäische Gemeinschaft Vor dem 31.12.1996 vergebene CE-Zeichen auf unseren netzgespeisten Geräten zeigen an, daß diese Geräte gemäß der EMC-Richtlinie (89/336/EWG) und der CERichtlinie (93/68/EWG) der EU arbeiten. Nach dem 01.01.1997 vergebene CE-Zeichen auf unseren netzgespeisten Geräten zeigen an, daß diese Geräte gemäß der EMC-Richtlinie (89/336/EWG), der CE-Richtlinie (93/68/EWG) und der Niederspannungsstromrichtlinie (73/23/EWG) der EU arbeiten. Die CE-Zeichen auf unseren batteriegespeisten Geräten zeigen an, daß diese Geräte gemäß der EMC-Richtlinie (89/336/EWG) und der CE-Richtlinie (93/68/EWG) der EU arbeiten.

5. Festlegen der Funktion

des Endlosreglers ............................ 112

6. Key Lock-Funktion ........................ 113

Der Rhythm & Bass-Modus ... 113

Phrase Trainer-Modus ............ 116

1. Auswahl des Aufzeichnungsmodus 116

2. Aufzeichnung ................................... 118

3. Wiedergabe ...................................... 118

1. Auswählen des zu bearbeitenden

Effekts .............................................. 121

2. Effektbearbeitung .......................... 121

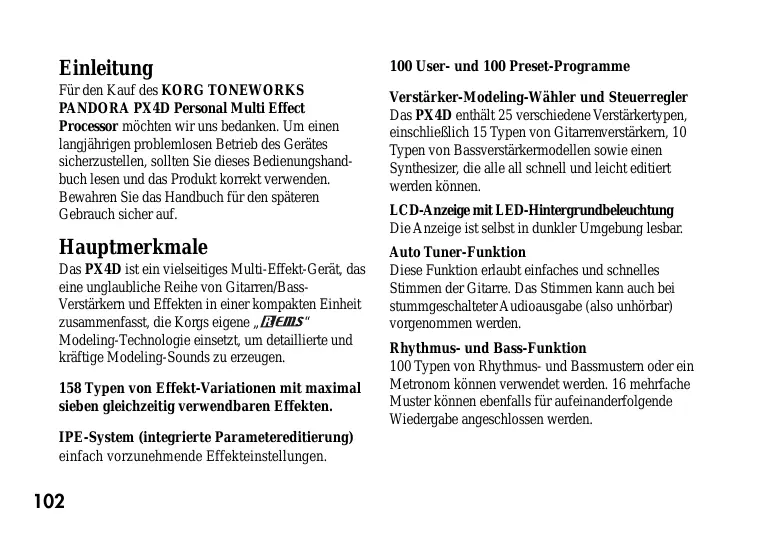

Einleitung 100 User- und 100 Preset-Programme Für den Kauf des KORG TONEWORKS PANDORA PX4D Personal Multi Effect Processor möchten wir uns bedanken. Um einen langjährigen problemlosen Betrieb des Gerätes sicherzustellen, sollten Sie dieses Bedienungshandbuch lesen und das Produkt korrekt verwenden. Bewahren Sie das Handbuch für den späteren Gebrauch sicher auf. Verstärker-Modeling-Wähler und Steuerregler Das PX4D enthält 25 verschiedene Verstärkertypen, einschließlich 15 Typen von Gitarrenverstärkern, 10 Typen von Bassverstärkermodellen sowie einen Synthesizer, die alle all schnell und leicht editiert werden können. Hauptmerkmale Das PX4D ist ein vielseitiges Multi-Effekt-Gerät, das eine unglaubliche Reihe von Gitarren/BassVerstärkern und Effekten in einer kompakten Einheit zusammenfasst, die Korgs eigene „ Modeling-Technologie einsetzt, um detaillierte und kräftige Modeling-Sounds zu erzeugen. 158 Typen von Effekt-Variationen mit maximal sieben gleichzeitig verwendbaren Effekten. IPE-System (integrierte Parametereditierung) einfach vorzunehmende Effekteinstellungen.

LCD-Anzeige mit LED-Hintergrundbeleuchtung Die Anzeige ist selbst in dunkler Umgebung lesbar. Auto Tuner-Funktion Diese Funktion erlaubt einfaches und schnelles Stimmen der Gitarre. Das Stimmen kann auch bei stummgeschalteter Audioausgabe (also unhörbar) vorgenommen werden. Rhythmus- und Bass-Funktion 100 Typen von Rhythmus- und Bassmustern oder ein Metronom können verwendet werden. 16 mehrfache Muster können ebenfalls für aufeinanderfolgende Wiedergabe angeschlossen werden. AUX-Tonhöhenfunktion Sie können Ton von einem CD-Player oder anderen an die AUX-Buchse des PX4D angeschlossenen Gerät transponieren und den Bass von einem Song mit der Bass-Cancel-Funktion „löschen“, um Mitspielen zu erlauben. Phrase-Trainer-Funktion Ton von CD-Player, Gitarre oder Bass kann aufgenommen werden (Maximum 31,7 Sekunden) und dann als Loop abgespielt werden. Die Wiedergabegeschwindigkeit kann auch gesenkt werden, ohne die Tonhöhe zu beeinflussen. Der im Rhythmus- und Bass-Betrieb gewählte Rhythmus und der ausgegebene Effekt können ebenfalls gleichzeitig aufgezeichnet werden. Was ist

(Resonant Structure and Electronic Circuit Modeling System) ist eine von Korg entwickelte Klangformungstechnologie, die den komplexen Charakter und das Verhalten von akustischen und elektrischen Instrumenten wie auch elektronischen Schaltungen in realen Umgebungen präzise nachbildet. simuliert eine Vielzahl von Klangerzeugungscharakteristiken: Instrumentenkörper/gehäuse, Lautsprecher und Boxen, akustische Umgebungen, Vakuumröhren, Transistoren, usw. Tap-Taster Mit dem Tap-Taster passen Sie die Delay-Zeit und das Tempo für die Rhythmus- und Bass-Begleitung an das Tempo des aktuellen Stücks an. Endlosregler Mit diesem Regler können Sie Programme direkt aufrufen und Effekte zügig editieren.

Einschalten Batteriedeckel an der Unterseite der Bodenplatte entfernen, indem Sie ihn in Pfeilrichtung schieben. Legen Sie entsprechend der Abbildung vier AlkaliMignonzellen ein. Achten Sie auf die korrekte Polung der Batterien. Das Netzteil ist nicht im Lieferumfang dieses Produkts enthalten, sondern separat erhältlich. Befestigen der Gurthalterung

1. Schieben Sie den Gitarrengurt durch die

Gurthalterung. Batterieanzeige Wenn die Batterie nahezu erschöpft ist, leuchtet die Battery Low-Anzeige ( ). Ersetzen Sie in diesem Falle die Batterie möglichst umgehend. Programme und andere Daten (außer den gerade editierten Daten) gehen im Falle eines Batterieaustausches nicht verloren. Leere Batterien dürfen nicht im PX4D verbleiben. Wenn Sie eine solche Batterie längere Zeit im Gerät lassen, können Fehlfunktionen (z. B. aufgrund einer ausgelaufenen Batterie) auftreten. Sie sollten Batterien auch entnehmen, wenn Sie den PX4D für längere Zeit nicht benutzen.

2. Schieben Sie den hervorstehenden Teil (A) der

Gurthalterung in die Aufnahme (B) auf der Rückseite des PX4D.

3. Schieben Sie weiter in

Pfeilrichtung (a) bis die Verriegelung (C) deutlich einrastet.

4. Überprüfen Sie durch leichtes

Rütteln des PX4D, ob der Schließmechanismus wirklich fest sitzt.

Lösen der Gurthalterung1

1. Zum Lösen der Gurthalterung

drücken Sie die Verriegelung (C) in Pfeilrichtung (b) nieder.

2. Schieben Sie den PX4

anschließend in die entgegengesetzte Richtung wie unter „Befestigen der Gurthalterung“ beschrieben und ziehen Sie ihn von der Gurthalterung ab. Bedienelemente und Anschlüsse

Diese Knöpfe dienen zum Einstellen von Gain, Ton und Lautstärke der Verstärkermodelle, ebenso wie der SynthParameter.

Wenn Sie diese Taste betätigen, gelangen Sie aus jedem beliebigen Modus zurück in den Play-Modus.

Mit dieser Taste aktivieren bzw. deaktivieren Sie einen selektierten Effekt; im Phrase Trainer-Modus starten Sie hier die Aufnahme. Mit diesen Tasten können Sie die Parameter selektieren, die Sie editieren wollen, und die Phrase Trainer-Funktion bedienen.

6. Eingangspegelschalter

14. Netzschalter / Hintergrundbeleuchtungsschalter

Dient zum Einstellen des Eingangspegels, abhängig vom Ausgangspegel von Gitarre oder Bass.

7. Amp-Modeling-Wahlschalter

Wählt die Verstärkermodelle.

Mit diesen Tasten können Sie Programme selektieren, Effekte bearbeiten und die Ausgangslautstärke einstellen.

Schließen Sie hier Ihren verstärker, einen Kopfhörer o. ä. an.

Mit diesem Schalter Können Sie das Gerät als auch die Hintergrundbeleuchtung ein-/ausschalten. Wenn Sie das PX4D mit Batterien betreiben, ist die Betriebsdauer kürzer, wenn die Rückbeleuchtung eingeschaltet ist.

Mit diesem Regler stellen Sie den Ausgangspegel und die Effekte ein und wählen die Programme aus.

Schließen Sie hier Ihre Gitarre order Bass an. Verwenden SIe diese Taste zum Einstellen Delay-Zeit oder des Tempos im Rhythmus- und Bass-Betrieb.

Hier können Sie einen CD-Player o. ä. anschließen. Über diese Tasten wählen Sie die verschiedenen Modi Rhythm & Bass, Phrase Trainer und AUX Pitch an.

Schließen Sie hier den optional erhältlichen Netzteiladapter (DC4.5V ) an.

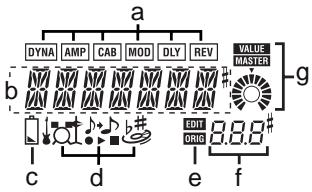

d. Mode-Icons LCD-Display Befinden Sie sich im AUX Pitch-, Phrase Trainer- oder Rhythm & Bass-Modus, leuchtet im Display das zugehörige Symbol („Icon“).

e. Edit/Original-Icons Das EDIT-Symbol zeigt an, dass Sie sich im Edit-Modus (Bearbeitungsmodus) befinden. Bei Übereinstimmung mit der ursprünglichen, vordefinierten Einstellung eines Parameters bzw. Werts leuchtet zusätzlich das ORIGSymbol auf. f. Program/Value-Anzeige a. Die Effektkette Hier werden Sie über den jeweiligen Effektstatus informiert (DYNA, AMP, CAB, MOD, DLY, REV aktiviert/deaktiviert). b. Programm Name / Effekt Typ Anzeige Dieser Bereich zeigt Ihnen den Programm Namen oder den Effekt Typ an. Im Bypass oder Mute Modus wird dieses Feld zur Anzeige des integrierten Stimmgerätes benutzt. c. Batteriezustandsanzeige An dieser Stelle wird die aktuelle Programm-Nummer angezeigt. Verändern Sie den Master-Volume-Pegel („Master Level“), erscheint hier für einige Sekunden der geänderte Wert; während der Parametereingabe wird der Wert des entsprechenden Parameters angezeigt. g. Master/Value-Icons (mit grafischer Anzeige) Leuchtet das MASTER-Symbol, zeigt die darunter befindliche Grafik den Master-Pegel des jeweiligen Programms an. Leuchtet das VALUE-Symbol, zeigt die Grafik den aktuellen Parameterwert an. Dieses Symbol leuchtet auf, wenn die Batteriespannung abfällt.

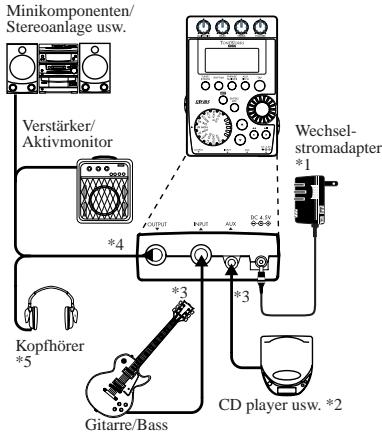

Herstellen der Anschlüsse Schalten Sie alle anzuschließenden Geräte aus, und stellen Sie die Lautstärke auf das Minimum ein. Minikomponenten/ Stereoanlage usw. *1 Verwenden Sie nur den empfohlenen Wechselstromadapter. (DC4.5V *2 Wenn ein CD-Player oder eine andere Tonquelle an die AUX-Buchse angeschlossen ist, können Sie mit Gitarre oder Bass mitspielen. Die Lautstärke muss dabei aber vom angeschlossenen Gerät geregelt werden. *3 Die Anschlußkabel sind separat erhältlich. Verstärker/ Aktivmonitor Wechselstromadapter

Kopfhörer CD player usw. *2 Gitarre/Bass

*4 LDie OUTPUT-Buchse ist ein Stereo-Ausgang. Wenn Sie den PX4D über ein Mono-Klinkenkabel an einen verstärker anschließen, wird nur der Klang des linken Kanals (L) ausgegeben. *5 Ausgangspegel und Klangverhalten des PX4D können von der Qualität des verwendeten Kopfhörers abhängen. Wir empfehlen hochwertige niederohmige Kopfhörer ( 32 Ohm) mit einer Empf indlichkeit von 100 dB/mW oder besser. Mit tragbaren CD-Playern oder Kassettenrekordern mitgelieferte Kopfhörer sind oftmals schon ausreichend. Ausprobieren

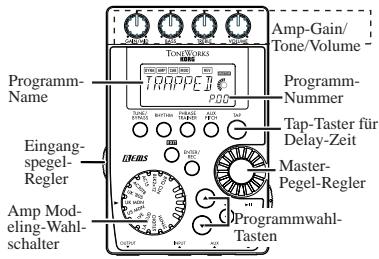

1. Nachdem Sie alle Anschlüsse hergestellt haben,

stellen Sie den Netzschalter auf „ON“. (Dies wird als Play-Modus bezeichnet.) Wählen Sie mit der ▲/▼ Tasten ein relativ unverzerrt klingendes Programm.

2. Betätigen Sie den Eingangspegelschalter für den

Ausgangspegel von Gitarre oder Bass. Hi: Pickups mit hohem Ausgang (z.B. Humbucking-Pickups oder Pickups mit Vorverstärker) Lo: Pickups mit niedrigem Ausgang (z.B. Einzelspulen-Pickups) Wahlschalter zum Ändern des Verstärkermodells betätigen, wechselt der Gehäusetyp automatisch auf den empfohlenen Typ um. Sobald Sie die Reglerstellung verändern, erscheinen im Display einige Sekunden lang Parametername und -wert. Bei Übereinstimmung mit der ursprünglichen, vordefinierten Einstellung leuchtet zusätzlich das ORIG-Symbol. Die Delay-Zeit der DelayAlgorithmen geben Sie durch zweimaliges Betätigen des Tap-Tasters im gewünschten Tempo ein (gilt nicht für den Rhythm & Bass-Mode). Zur Überprüfung der aktuellen Delay-Zeit halten Sie den Tap-Taster mindestens zwei Sekunden lang gedrückt.

3. Stellen Sie die Lautstärke an der Gitarre wie

gewohnt ein. Stellen Sie die Gesamtlautstärke mit dem Endlosregler ein. Quick Edit (Schnellzugriff) In allen Betriebsarten (außer bei aktivierter Mute/ Bypass- bzw. Key Lock-Funktion) können Sie via Amp Modeling-Wahlschalter den gewünschten Modeling-Typ und über die zugehörigen Regler „Gain“, „Tone“ und „Volume“ Verstärkungsgrad, Klang und Lautstärke der Amp Modeling-Funktion einstellen. Wenn Sie den Verstärkermodell- Amp-Gain/ Tone/Volume ProgrammName EingangspegelRegler Amp Modeling-Wahlschalter ProgrammNummer Tap-Taster für Delay-Zeit MasterPegel-Regler ProgrammwahlTasten

Nicht abgespeicherte Einstellungen bleiben im Quick Edit-Modus nur so lange erhalten, bis Sie das Programm wechseln oder den Strom abschalten, und werden dann auf die OriginalWerte zurück gesetzt (siehe auch S. 124). Play-Modus Der Play-Modus ist die Betriebsart, in der Sie den PX4D normalerweise verwenden.

Der PX4D bietet 100 Preset- und 100 UserProgramme (P00...P99 bzw. U00...U99). Die Programmauswahl erfolgt über die Pfeiltasten ▲/▼ und ist unabhängig vom jeweils aktivierten Modus Rhythm & Bass, AUX Pitch oder Phrase Trainer (funktioniert nicht während der Aufnahme).

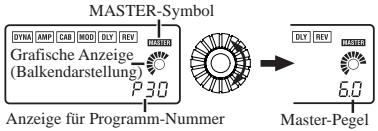

Leuchtet das MASTER-Symbol im Display, zeigt die zugehörige Balkendarstellung den Master-Pegel an. Verändern Sie diesen durch Drehen des Endlosreglers, erscheint der aktuelle Wert einige Sekunden lang im Display-Bereich für ProgrammNummer/Parameterwert. Der eingestellte Master-

Pegel bleibt auch nach Abschalten des Stroms erhalten. MASTER-Symbol Grafische Anzeige (Balkendarstellung) Anzeige für Programm-Nummer Master-Pegel Sie können das Gerät auch so programmieren, dass Sie den Master-Pegel über die Pfeiltasten ▲/▼ regeln (siehe S. 112).

Wenn Sie die Taste TUNE/BYPASS drücken, wird der PX4D umgangen, und der Originalsound ist trocken (kein Effekt). Die Effekt-LEDs blinken, und im Display erscheint für etwa eine Sekunde die Aufschrift „BYPASS“. Wenn Sie die TUNE/BYPASS-Taste für länger als eine Sekunde gedrückt halten, wird das Ausgangssignal stummgeschaltet. Die Effektkette blinkt schnell, und im Display wird für etwa eine Sekunde die Meldung „MUTE“ angezeigt. Durch erneutes Betätigen des TUNE/BYPASS- bzw. des EXIT-Tasters versetzen Sie das Gerät wieder in den Play-Modus. Bypass- und Mute-Funktion lassen sich jedoch aus allen Betriebsarten heraus aktivieren. Mittelmarkierung leuchtet. Durch Betätigen des TUNE/BYPASS- bzw. des EXIT-Tasters schalten Sie den Tuner ab und kehren wieder in den Play-Modus zurück.

Kalibrierung (Frequenz des Referenztons A) Sie können mit dem Endlosregler die Frequenz für den Referenzton A (Kalibrierung) in einem Bereiche zwischen A = 438 Hz–445 Hz einstellen. Die Kalibrierungseinstellung wird gespeichert, bis das Gerät abgeschaltet wird. Beim nächsten Einschalten wird die Kalibrierung auf A = 440 Hz zurückgesetzt. Den Tuner aktivieren Sie, indem Sie das Gerät in den Bypass-Betrieb bzw. stumm schalten („Mute“). Tuner-Anzeige Kreuzchen (Halbton erhöht) Notenname Kalibrierung Mittenmarke Sobald Sie eine einzelne Saite Ihrer Gitarre anspielen, sehen Sie im Display den Notennamen und die Kalibrierung. Liegt der angespielte Ton mehr als ein Halbton zu hoch, wird dies durch ein Kreuzchen oben rechts neben dem Notennamen angezeigt. Das Display stellt die Tonhöhenabweichung dar. Stimmen Sie die Saite so, daß die Anzeige über der

5. Festlegen der Funktion des Endlosreglers

Sie können die Funktion einstellen, die der Endlosregler im Play-Modus hat. Halten Sie im Play-Modus die EXIT-Taste gedrückt und betätigen Sie wahlweise die Tasten √, ®, um eine der nachfolgend beschriebenen Funktionen zuzuweisen. ● Halten Sie die EXIT-Taste gedrückt und betätigen Sie die √-Taste. Im Display erscheint für etwa eine Sekunde die Anzeige „MASTER“. Nun können Sie mit dem Endlosregler die Gesamtlautstärke einstellen und mit den ▲/▼Tasten die Programme aufrufen. Auf diese Weise haben Sie über den Endlosregler direkten Zugriff auf die Lautstärke. Diese Einstellung bleibt nach dem Ausschalten erhalten. Einstellung Master-Pegel Programmauswahl

● MHalten Sie die EXIT-Taste gedrückt und betätigen Sie die ®-Taste. Im Display erscheint für etwa eine Sekunde die Anzeige „PROGRAM“. Nun können Sie mit dem Endlosregler die Programme aufrufen und mit den ▲/▼-Tasten die Gesamtlautstärke einstellen. Auf diese Weise haben Sie über den Endlosregler direkten Zugriff auf die Programme. Programmauswahl Einstellung Master-Pegel Wenn Sie die Funktion des Value-Reglers so ändern wollen, dass dieser den Master-Pegel regel, halten Sie die Taste EXIT einmal gedrückt und drücken dann die Taste √ oder schalten den Betriebsstrom ein.

6. Key Lock-Funktion

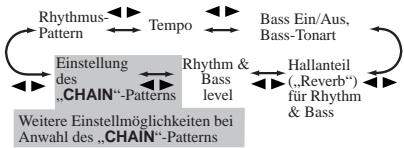

Der Rhythm & Bass-Modus Mittels der Key Lock-Funktion deaktivieren Sie sämtliche Eingabemöglichkeiten bis auf die Programmauswahl. Auf diese Weise verhindern Sie insbesondere im Live-Betrieb ein versehentliches Betätigen der Tasten. Betätigen Sie im Play-Modus (außer bei Stummschaltung/Bypass oder im Keylock-Modus), im AUX Pitch- oder im Phrase Trainer-Modus die RHYTHM-Taste, um den Rhythm & Bass-Modus aufzurufen. ● Halten Sie die EXIT-Taste gedrückt und betätigen Sie die TUNE/BYPASS-Taste. Im Display erscheint für etwa eine Sekunde die Anzeige „KEYLOCK“. Die Tasten ▲/▼ dienen zum Wählen von Programmen, und die anderen Tasten und der Value-Regler sind funktionslos. Nur Programmauswahl möglich Mit Abschalten des Stroms wird auch die Key LockFunktion deaktiviert. Eine weitere Möglichkeit zur Deaktivierung der Key Lock-Funktion finden Sie unter „5. Festlegen der Funktion des Endlosreglers“ (S. 112). Sobald Sie den Rhythm & Bass-Modus aktivieren, wird die Rhythm Pattern-Auswahl angezeigt, und im Display leuchtet das entsprechende Icon auf. Gleichzeitig startet die Wiedergabe mit dem aktuell angewählten Pattern. Rhythmus bzw. Tempo des selektierten Patterns entnehmen Sie der Balkengrafik. Der Modus umfaßt die folgenden fünf Parameter: Betätigen Sie die Tasten √/®, um Parameter zu selektieren, und den Endlosregler oder die ENTER/ REC-Taste, um den gewünschten Wert einzustellen. Wählen Sie das Rhythmus-Pattern „CHAIN“, stehen Ihnen anschließend weitere Einstellmöglichkeiten zur Verfügung (siehe auch S. 115, „CHAIN-Pattern“)

RhythmusPattern Tempo Einstellung Rhythm & des Bass „CHAIN“-Patterns level Weitere Einstellmöglichkeiten bei Anwahl des „CHAIN“-Patterns Bass Ein/Aus, Bass-Tonart Hallanteil („Reverb“) für Rhythm & Bass

Das Tempo kann in einem Bereich zwischen 40–208 BPM eingestellt werden. Das Tempo können Sie auch durch zweimaliges Drücken des Tap-Tasters im gewünschten Rhythmus einstellen. Beim 6/8-Takt lässt sich das Tempo beispielsweise zwischen 40 und 208 bpm (Viertelnote) einstellen. Haben Sie im Phrase Trainer-Modus den Aufnahmemodus „JAM“ angewählt, hören Sie stets das hier selektierte Pattern und Tempo. Sämtliche hier vorgenommenen Einstellungen bleiben auch nach Ausschalten des Geräts erhalten.

Das Rhythmus-Pattern wählen Sie mittels des Endlosreglers aus (siehe S. 143). RhythmusPattern Rhythm & Bass-Modus-Symbol

Hier können Sie den Bass ein- und ausschalten und die Tonart festlegen, in der Bass gespielt wird. Wenn Sie die ENTER/REC-Taste bei Anzeige dieses Bildschirms betätigen, spielt der Bass im Takt mit dem selektierten Rhythmus. Abhängig vom gewählten Rhythmus-Pattern können manchmal auch Akkordabfolgen durch den Bass wiedergegeben werden. Bei aktivierter Bassbegleitung wählen Sie die Tonart (C, C#... A#, B) mittels des Endlosreglers aus, so dass Sie stets zur gewünschten Tonart üben können. hier eingestellte Hallanteil hat keinerlei Auswirkung. Anzeige der Tonart Wird „METRONM“–„METRO7“(Metronom) als Rhythmus-Pattern selektiert, so wird dieser Bildschirm nicht angezeigt, und es werden keine Basstöne abgespielt.

5. Rhythm & Bass Level

Verwenden Sie den Wert-Regler zum Einstellen des Rhythm & Bass Klangs. Die Bass-Note wird nur beeinflusst, wenn Bass eingeschaltet ist. Arbeiten Sie mit CHAIN-Patterns, ist die selektierte Basstonart irrelevant. Pegelanzeige

4. Hallanteil Rhythm & Bass

Verwenden Sie den Value-Regler zum Einstellen des Reverb-Betrags für Rhythmus und Bass. Diese zusätzlichen Parameter stehen nur dann zur Verfügung, wenn Sie das Rhythmus-Pattern „CHAIN“ selektiert haben. Durch Drücken der ENTER/REC-Taste rufen Sie das CHAIN-PatternAuswahlfenster auf. Über die Pfeiltasten √/® wählen Sie nun die Position (1...16) an, deren Pattern Sie ändern möchten, und weisen anschließend via Endlosrad das gewünschte, neue Pattern zu (siehe auch S. 143). Die Basstonart für das Pattern bestimmen Sie über die Pfeiltasten ▲/▼. Hallpegel Der Reverb-Effekt im Rhythm & Bass-Modus ist identisch mit dem Gitarreneffekt. Wenn Sie allerdings ein Programm ohne Reverb-Modeling anwählen oder der Hallpegel „0“ beträgt, zeigt der

Pattern-Position Tonart Insgesamt lassen sich bis zu 16 Patterns miteinander verketten. Bei Kombinationen von weniger als 15 Patterns selektieren Sie zum Abschluss „PTN END“. Durch Drücken der ENTER/REC-Taste verlassen Sie das CHAIN-Pattern-Auswahlfenster wieder. Wenn Sie die Lage von Mustern durch Drehen des Value-Reglers bei gedrückt gehaltener Taste √ oder ® ändern, wird das Muster von der vorherigen Stelle zur neuen Stelle kopiert. Diese Funktion ist praktisch, um das gleiche Muster erneut zu verwenden. Phrase Trainer-Modus Zeichnen Sie ein beliebiges, via AUX-Buchse eingehendes Signal oder eine selbstgespielte Phrase auf und lassen Sie sie als Loop (Endlosschleife) wiedergeben. Dies ist ein praktischer Weg, zu der sich wiederholen-

den Phrase eine schwierige Stelle zu üben. Die Wiedergabegeschwindigkeit läßt sich ohne Beeinflussung der Tonhöhe vermindern, um besonders komplizierte Stücke langsam einüben zu können. Haben Sie als Aufnahme-Modus „JAM“ ausgewählt, wird die unter Rhythm & Bass definierte Begleitung automatisch parallel zum Gitarren/Basssignal aufgezeichnet und lässt sich anschließend ebenfalls als Loop wiedergeben.

1. Auswahl des Aufzeichnungsmodus

Betätigen Sie im Play-Modus (außer bei Stummschaltung/Bypass oder im Keylock-Modus), im AUX Pitch- oder im Rhythm & Bass-Modus die PHRASE TRAINER-Taste, um den Phrase Trainer-Modus aufzurufen. Wenn Sie den Modus aufrufen, wird die Auswahlseite für den Aufzeichnungsmodus angezeigt, und das Phrase Trainer-Symbol blinkt. Bei Anzeige dieser Displayseite ist das PX4D aufnahmebereit. AufnahmeModus Aufnahmezeit Phrase Trainer-Symbol Haben Sie durch Drücken der PHRASE TRAINERTaste den Phrase Trainer-Modus angewählt, stehen folgende Aufnahme-Optionen zur Verfügung: AUX Aufzeichnung des AUX-Eingangssignals GTR/BAS Nimmt nur Gitarre oder Bass auf. AUX+G/B Nimmt sowohl AUX-Eingang als auch Gitarre oder Bass auf JAM Parallele Aufzeichnung des Gitarren/ Bass-signal mit dem zuletzt unter Rhythm & Bass selektierten Rhythmus Via Endlosregler bestimmen Sie die Aufnahmezeit (im „JAM“-Modus die Anzahl der Takte). ca. 7,9 Sekunden ca. 15,8 Sekunden ca. 31,7 Sekunden 1, 2, 3… Anzahl der Takte Im Aufnahme-Modus „JAM“ erfolgt die Anpassung der Aufzeichnungsqualität automatisch anhand der Tempo- und Takteinstellungen. Haben Sie für die rhythmische Begleitung ein sehr niedriges Tempo gewählt, lassen sich entsprechend wenige Takte aufzeichnen. In diesem Fall sollten Sie in den Rhythm & Bass-Modus wechseln und das Tempo neu definieren (max. Länge ca. 31,7 Sekunden). Starten Sie die Wiedergabe am angeschlossenen CDPlayer (oder einer anderen Audioquelle) und betätigen Sie die ENTER/REC-Taste, wenn die Stelle erreicht wird, an der die Aufnahme beginnen soll. Die Aufzeichnung startet nun. Wenn der Aufnahmemodus „JAM“ ist, beginnt die Aufnahme nach der Vorzählung. Möchten Sie im Anschluss an eine Aufnahme den Aufnahme-Modus wechseln oder die -zeit verändern, drücken Sie nach Beendigung der Wiedergabe die PHRASE TRAINER-Taste. Aufnahmen werden nach Abschalten des Stroms nicht gespeichert. Je länger die Aufnahmezeit (16 oder 32 Takte), desto niedriger die Audioqualität.

Zu Beginn einer Aufnahme wird die mögliche Aufnahmezeit sowohl numerisch als auch grafisch im Display angezeigt. Die aufgenommene Phrase wird als Loop abgespielt. Während Wiedergabe oder Pause können Sie die Tasten ▲/▼ verwenden, um Programme zu wählen. Anzeige der Aufzeichnungszeit Wiedergabelänge Wiedergabegeschwindigkeit (%) Möchten Sie die Aufnahme beenden, drücken Sie entweder die ENTER/REC- oder die [®❙❙]-Taste. Die Aufnahme stoppt und geht automatisch in die Loop-Wiedergabe über. Beenden Sie eine Aufnahme nicht auf oben beschriebene Weise, endet diese mit Ablauf der zuvor eingestellten Aufnahmezeit. Auch in diesem Fall startet die Loop-Wiedergabe automatisch. Im Aufnahme-Modus „JAM“ endet die Aufzeichnung nach der vordefinierten Taktanzahl und geht ebenfalls in die Loop-Wiedergabe über. Aufnahme und Wiedergabe einer solchen Phrase erfolgen stets in mono.

Wenn Sie den Endlosregler nach links drehen, wird die Wiedergabegeschwindigkeit langsamer, ohne daß die Tonhöhe der Phrase geändert wird. Wenn Sie den Endlosregler nach links drehen, wird die Wiedergabegeschwindigkeit langsamer, ohne dass sich die Tonhöhe der Phrase ändert. Zur Auswahl stehen sechs Wiedergabegeschwindigkeiten: 100, 90, 80, 75, 66 und 50 %. Möchten Sie bei laufender Wiedergabe zurück spulen, drücken Sie die Taste [√√]. Durch Drücken der Phrase Trainer-Taste wird der aktuell gespielte Ton gehalten („Hold“-Funktion). Dies bietet sich insbesondere an, wenn Sie einzelne Noten einer Phrase „heraus hören“ möchten.

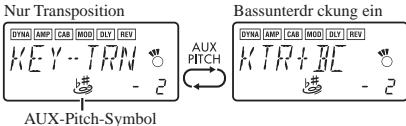

AUX Pitch-Modus Wenn Sie während der Wiedergabe die [®❙❙]-Taste betätigen, wird die Wiedergabe unterbrochen. Eine erneute Betätigung der [®❙❙]-Taste setzt die Wiedergabe fort. Eine Betätigung der [√√]-Taste während unterbrochener Wiedergabe bringt Sie zurück an den Anfang der aufgezeichneten Phrase. In dieser Betriebsart können Sie die Tonhöhe (Key) des Tons von einer CD oder anderen Tonquelle, die an die AUX-Buchse angeschlossen ist, transponieren. Sie können außerdem die Bassunterdrückung einschalten, um den Bassfrequenzbereich zu unterdrücken. Drücken Sie die Taste AUX PITCH, um auf AUX-Tonhöhenmodus zu schalten, und das Symbol leuchtet auf. Bei jedem Druck auf die Taste AUX PITCH schalten Sie um zwischen „Nur Transposition“ und „Transposition + Bassunterdrückung“ um. Nur Transposition Wenn Sie die Phrase neu aufnehmen wollen, drücken Sie die Taste [®❙❙], um die Wiedergabe auf Pause zu schalten. Starten Sie den CD-Player (bzw. die angeschlossene Audioquelle) und betätigen Sie die ENTER/RECTaste am Anfang der gewünschten Phrase. Möchten Sie Aufnahmezeit oder –Modus verändern, stoppen Sie die Wiedergabe und drücken anschließend die PHRASE TRAINER-Taste. Bassunterdr ckung ein AUX-Pitch-Symbol Durch Einstellen von Key Transpose auf 0 und Wählen von Key Transpose + Bass Cancel können Sie die Bass-Löschen-Funktion alleine einschalten. Drücken Sie die EXIT-Taste zur Rückkehr in den Spielmodus.

Im AUX Pitch-Modus ist das Ausgangssignal stets ein Monosignal. Die AUX Pitch-Einstellungen bleiben auch nach Abschalten des Stroms erhalten. Bei manchen Aufnahmen kann Bass Cancel nicht so wirksam wie gewünscht sein. Via Endlosregler bestimmen Sie nun das Transpositionsmaß (max. +/- 1 Oktave). 10-Cent-Anzeige 100-Cent-Anzeige Für die ersten drei Halbtöne, aufwärts und abwärts, kann der Wert in Schritten à 10 Cent, für den Rest in Halbtonschritten (100 Cent) angepasst werden. Edit-Modus Der Edit-Modus bietet die Möglichkeit, jeden Effekt separat ein- und auszuschalten sowie Effekttyp, Parameter und Programm-Namen zu bearbeiten. Im Wiedergabebetrieb drücken Sie die Taste √ (oder ®), um das Bildschirmbild DYNA Effect Edit abzurufen. In dem Bildschirmbild der Edit-Betriebsart können Sie die Steuerregler zum Editieren der Verstärkermodelle verwenden, oder die TAP-Taste zum Einstellen der Delay-Zeit. Durch Drücken der EXIT Taste wechseln Sie wieder in den Play-Modus. Haben Sie ein bearbeitetes Programm beim Verlassen des Edit-Moduses nicht gespeichert, erkennen Sie dies am Dezimalpunkt in der Programm-NummernAnzeige. Wenn Sie den Edit-Modus ohne Abspeichern der veränderten Einstellungen verlassen bzw. das Gerät ausschalten, finden Sie beim nächsten Aufrufen wieder die ursprünglichen Einstellungen vor.

1. Auswählen des zu bearbeitenden Effekts

Jedesmal, wenn Sie eine der Tasten √/® betätigen, werden die Effekte nacheinander in der nachfolgend aufgeführten Reihenfolge selektiert. Wenn ein Effekt selektiert ist, blinkt das zugehörige Symbol.

1) DYNA (Dynamics & Pickup Modeling)

In diesem Bereich finden Sie Effekte zur Dynamikbearbeitung, z.B. Compressor und Auto-Wah (Klangformung), sowie die Pickup-Modeling-Effekte (Tonabnehmer-Emulation). ParameterWert Ein/ Aus Auswahl Effekttyp

2. Effektbearbeitung

Für jeden Effekt lassen sich der Effekttyp auswählen und die Parameter entsprechend einstellen. Abgeschaltete Effekte („OFF“) werden automatisch wieder aktiviert, sobald Sie über die ENTER/RECTaste bzw. die Pfeiltasten ▲/▼ einen Effekttyp auswählen. Eine detaillierte Auflistung der Effekttypen und Parameter finden Sie in der „Effektparameterliste“ (ab S. 127). Darüber hinaus haben Sie hier auch Zugriff auf Funktionen wie Umbenennen und Speichern eines Programms.

2) AMP (Amp Modeling)

Die 15 Typen BTQ CLN–FUZZ sind Gitarrenverstärker, und die 10 Typen VALVE–UKMAJOR sind Bassverstärker. SYNTH ist ein Synthesizer für sowohl Gitarre als auch Bass. Verzerrungsgrad* Lautstärke* Tiefen* Höhen* Ein/ On, Aus Off Mitten* Auswahl Effekttyp

• Abweichende Belegung im SYNTH-Modus

Die Wert-Anzeige zeigt „Gt“ für ca. eine Sekunde an, wenn Sie ein Gitarrenmodell gewählt haben, oder „bA“, wenn Sie ein Bassmodell gewählt haben. Die via Amp Modeling-Wahlschalter selektierbaren Verstärkertypen („Amp-Typen“) lassen sich auch ohne Wechsel in den Edit-Modus anwählen und bearbeiten. Der Lautstärkeregler greift selbst bei deaktivierter Amp Modeling-Funktion. Wenn Sie mit dem Amp-Modeling-Wahlschalter einen Verstärkertyp einstellen, wählt der PX4D automatisch die am Besten passende Lautsprecherbox aus und aktiviert diese.

3) CAB (Cabinet Modeling)

In diesem Bereich finden Sie Emulationen diverser Lautsprecherboxen mit Ihren unterschiedlichen akustischen Charakteristiken. Die Cabinet Modeling-Funktion bietet sich insbesondere dann an, wenn Sie keinen Verstärker angeschlossen haben (z.B. im Kopfhörerbetrieb oder wenn das Signal direkt an ein Mischpult, einen Harddisk-Recorder oder ein anderes Audiogerät überführt wird). Die 11 Typen 1X8TWD–4X12VIN sind Gitarrenverstärker-Gehäuse, und die 12 Typen

LA 4X10–COMBI sind Bassverstärker-Gehäuse. Ein/ Aus Presence Auswahl Boxentyp Die Wert-Anzeige zeigt „Gt“ für ca. eine Sekunde an, wenn Sie ein Gitarrenverstärker-Gehäuse gewählt haben, oder „bA“, wenn Sie ein BassverstärkerGehäuse gewählt haben. Sie können aber wenn Sie wollen auch einen Gitarren-AMP mit einem Bass-CAB oder einen Bass-AMP mit einem Gitarren-CAB wählen.

4) MOD (Modulation & Filter Effect

Modeling) In diesem Bereich finden Sie Modulations- und Filtereffekte wie Chorus, Flanger, Phaser und Pitch Shifter. Ein/ Aus ParameterWert Auswahl Effekttyp

5) DLY (Delay Modeling)

In diesem Bereich finden Sie Delay-Effekte mit räumlicher Wirkung, die Sie über die Delay-Zeit beeinflussen. Die Einstellung erfolgt durch zweimaliges Betätigen des Tap-Tasters im gewünschten Intervall. Ein/ Aus DelayZeit EffektPegel Effekt-Typ

6) REV (Reverb Modeling)

In diesem Bereich finden Sie Halleffekte, die Ihrem Sound zusätzlich räumliche Tiefe verleihen. Ein/ Aus EffektPegel Effekt-Typ

7) NR (Noise Reduction/Rauschunterdrückung)

Via Drehregler stellen Sie das Maß der Rauschunterdrückung ein. Einstellung der Rauschunterdrückung Je höher der Wert, desto stärker die Rauschunterdrükkung. Normalerweise sollten Sie eine Einstellung wählen, bei der Sie bei leicht abgedämpften Saiten kein störendes Rauschen hören. Wenn Sie diesen Wert übermäßig hoch einstellen, wird der Klang – abhängig vom angeschlossenen Gerät – möglicherweise vorzeitig abgeschnitten. In diesem Fall sollten Sie den Wert verringern. Wählen Sie einen Ihrer Gitarre bzw. Tonabnehmer(n) entsprechenden NR-Wert.

Sekunde die Meldung „COMPLT“.

8) RENAME (Umbenennung)

Hier können Sie für jedes Programm einen Namen festlegen. Die folgenden Zeichen können verwendet werden: Leerstelle, 0 - 9, A - Z, ", ', ❋, -, /. Zeichenauswahl Zeichenposition

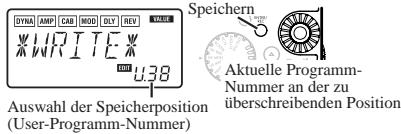

9) WRITE (Speichern)

Hier können Sie ein editiertes oder neu erstelltes Programm speichern. Wählen Sie mit dem Endlosregler den gewünschten Speicherplatz aus (nur User-Programme). Der Name des Programms, welches zur Zeit auf dem selektierten Speicherplatz vorhanden ist, wird kurz im Display angezeigt. Wenn Sie den Speichervorgang abbrechen wollen, betätigen Sie die √(®)-Taste, um eine andere Displayseite aufzurufen. Wenn Sie die ENTER/REC-Taste betätigen, wird das editierte Programm gespeichert. Nach Ende des Speichervorgangs erscheint im Display für etwa eine

Speichern Aktuelle ProgrammNummer an der zu Auswahl der Speicherposition überschreibenden Position (User-Programm-Nummer) Bevor Sie ein editiertes Programm speichern, vergewissern Sie sich, daß Sie nicht versehentlich ein wichtiges Programm überschreiben, welches unter der selektierten Speichernummer vorhanden ist, da die vorhandenen Programmdaten überschrieben werden und verloren gehen. Es ist nicht möglich, als Speicherplatz ein PresetProgramm zu selektieren. 3.Wiederherstellen der Werksprogramme Fehlersuche Halten Sie beim Einschalten des Geräts die RHYTHM-Taste und die ▲-Taste gedrückt. Im Display erscheint die Meldung „RELOAD?“. SWenn Sie statt dessen die ENTER/REC-Taste betätigen, werden die Werksprogramme wieder in den User-Programmbereich geladen. Im Display wird kurz „RELOAD“, „VERIFY“, „COMPLT“ angezeigt. Danach erscheint die Begrüßungsanzeige. Wenn das PX4D nicht wie erwartet funktioniert, überprüfen Sie bitte zuerst die folgenden Punkte. Falls sich damit das Problem nicht lösen läßt, setzen Sie sich mit Ihrem Fachhändler oder einem Korg Kundendienst in Verbindung. Wenn Sie den Vorgang abbrechen wollen, betätigen Sie eine der EXIT-Tasten. In diesem Fall werden die Werksprogramme nicht wiederhergestellt. Der normale Einschaltbildschirm wird angezeigt, und das PX4D befindet sich im Play-Modus. Schalten Sie während des Reload-Vorgangs (Wiederherstellen der Werksprogramme) niemals den Strom ab. Beachten Sie, dass durch den Reload-Vorgang sämtliche User-Programme und Einstellungen – auch die dauerhaft gespeicherten wie Master-Pegel etc. – überschrieben werden. 1.Das Gerät läßt sich nicht einschalten.

• Sind Batterien eingelegt? Oder ist der Wechselstromadapter mit einer Netzsteckdose verbunden? 2.Keine Klänge hörbar
• Sind Ihre Gitarre, Ihr Verstärker und/oder Ihre Kopfhörer an die richtigen Buchsen angeschlossen?
• Ist Ihr Verstärker eingeschaltet und richtig eingestellt?
• Ist ein Kabel defekt?
• Ist Master Level des PX4D auf „0“ oder einen niedrigen Pegel eingestellt?
• Vergewissern Sie sich, ob der Lautstärkeregler auf die gewünschte Lautstärke eingestellt ist.
• Ist das PX4D stummgeschaltet?

Wenn alle Effekte ausgeschaltet sind, verschwindet die Effektketten-Anzeige und die Bypass- und Stummschaltung ist auf dem LCDDisplay nicht mehr erkennbar.

• Ist die Lautstärke Ihres Instruments zurückgedreht? 3.Die Lautstärke des an den AUX-Eingängen angeschlossenen Geräts ist zu hoch oder niedrig, oder das Signal ist überhaupt nicht zu hören.
• Stellen Sie die Ausgangslautstärke am angeschlossenen Gerät ein. Verbinden Sie das Gerät über den Kopfhörerausgang (statt über die Summenausgänge) mit dem PX4D.
• EIst der Phrase Trainer-Modus aktiviert? Verlassen Sie den Phrase Trainer-Modus. 4.Das Signal scheint nicht mit Effekten bearbeitet zu werden.
• Befindet sich das PX4D im Bypass-Modus (in diesem Fall blinken die Effekt-LEDs)?
• Werden die gewünschten Effekte im selektierten Programm verwendet?

5.Der Tuner funktioniert nicht.

• Ist im Play-Modus die Bypass- oder Stummschaltung aktiviert? Effektparameterliste DYNA (Dynamics & Pickup modeling) TYP (π/†-Tasten) VALUE (Endlosregler) COMP Spezieller Compressor-Typ für einen konstanten Pegel und Sustain. Empfindlichkeit (1.0...10.0) DYNAEXC Dynamischer Exciter-Effekt zur Beeinflussung der Anschlagstärke. (besonders geeignet, um Clean-Sounds höhenreicher klingen zu lassen) Empfindlichkeit (0...10.0) VOX WAH Emuliert das VOX V847 Wah-Pedal. Einstellung der Pedalposition (1.0...10.0) WAHUP1 Auto-Wah mit positiver Polarität. (besonders sensible Ansprache) WAHUP2 Auto-Wah mit positiver Polarität. (besonders weiche Ansprache) WAHDWN1 Auto-Wah mit negativer Polarität. (besonders sensible Ansprache) Einstellung der Empfindlichkeit (0...10.0) WAHDWN2 Auto-Wah mit negativer Polarität. (besonders weiche Ansprache) SLOWATK Mildert der anschlag ab. (violinenartiger Effekt) Einstellung der Anschlaggeschwindigkeit (1.0...10.0) OCTAVE Dieser Effekt erzeugt ein Signal, welches um eine Oktave niedriger liegt als das Ursprungssignal. Beide Signale werden miteinander gemischt, wodurch der Sound runder und baßlastiger Effektpegel (0...10.0) wird. Werden zwei oder mehr Saiten gleichzeitig angeschlagen, so arbeitet der Effekt möglicherweise nicht wie erwartet. Gleiches gilt beim Anschlagen von tiefen Saiten.

• TYP (π/†-Tasten) VALUE (Endlosregler) RING Erzeugt glockenartige Klänge. (Für einen möglichst klaren Ton verwenden Sie den Hals-Tonabnehmer, drehen den Klangregler Ihrer Gitarre zurück und schlagen die Saiten in der Nähe des 12. Bundes an.) Einstellung der Frequenz (1.0 p. 10
• .0) RINGUP RINGDWN Ringmodulator mit dynamisch wechselnder Modulation entsprechend der Anschlagstärke. Empfindlichkeit (0 p. 10
• .0) AC SIM Dieser Effekt wandelt den Klang einer E-Gitarre in den einer Akustikgitarre um. HUMSGL Pickup-Modeling: erzeugt mit Humbucker-Tonabnehmern SingleCoil-Sounds. SGLHUM Pickup-Modeling: erzeugt mit Single-Coil-Tonabnehmern Humbucker-Sounds. HF TONE Pickup-Modeling: emuliert den typischen Sound der „Zwischenposition“ zwischen zwei Tonabnehmern. PHASOUT Pickup-Modeling: emuliert den phasenverschobenen Sound zweier „out-of-phase“ verdrahteter Tonabnehmer. COMP2 Ein Kompressor mit betontem Attack. Empfindlichkeit (1.0 p. 10
• .0) LIMITER Ein Kompressor/Limiter, der den Pegel begrenzt und dadurcheine höhere Lautstärkeeinstellung ermöglicht. Gibt das Kompression sverhältnis an (0 .0) p. 10

• Klang-Regler (0 p. 10
• .0) TYP (π/†-Tasten) VALUE (Endlosregler) B OD Overdrive-Effekt (Übersteuerung) für Bass.* B DIST Distortion-Effekt (Verzerrung) für Bass.* B FUZZ Fuzz-Effekt (Verzerrung) für Bass.* PREAMP1 Vorverstärker, eingestellt für einen klaren Sound. PREAMP2 Vorverstärker, eingestellt für einen gedämpften Sound. BALANCE Erzeugt den Klang der gemischten Ausgangssignale zweier Tonabnehmer. LOWCUT Filter, das unerwünschte Bassfrequenzen ausfiltert. Wirksam bei der Aufnahme. Einstellung der Frequenz (0 p. 10
• .0) FRETLES Einstellungen, die den Sound eines bundlosen Bass simulieren. Klang-Regler (0 p. 10
• .0) Verzerrungsgrad (1.0 p. 10
• .0) Klang-Regler (0 .0) *: Dies ist normalerweise ein Effekt für Bass, aber Sie können ihn mit dem SYNTH-Verstärkermodell verwenden, um einen dicken Sound mit Gitarre zu erzielen. AMP (AMP Modeling) Die Amp Modeling-Algorithmen (Emulationen diverser Verstärkertypen) lassen sich sowohl mittels der Regler GAIN/MID, BASS, TREBLE und VOLUME als auch via Endlosregler beeinflussen. Der Volume-Regler greift darüber hinaus auch bei deaktivierter („OFF“) Amp Modeling-Funktion. Bei Anwahl des Modeling-Typs SYNTH steuern Sie über o.g. Regler die Oszillatorauswahl, VCF-Einstellungen sowie die Pegel des Direktund des Synth-Signals. Alle mit einem Sternchen* gekennzeichneten Modeling-Typen lassen sich zudem via Amp Modeling-Wahlschalter anwählen. Damit Sie wirklich alles aus den zur Verfügung stehenden ModelingAlgorithmen heraus holen können, empfehlen wir die Kombination mit der Cabinet Modeling-Funktion – insbesondere, wenn Sie Kopfhörer verwenden oder via Line-Ausgang aufnehmen möchten. p. 10

TYP (Pfeiltasten π/† oder Amp Modeling-Wahlschalter) VALUE (Endlos- u.a. Regler) BTQ CLN* Clean-Kanal eines handverdrahteten High-End-Gitarrenverstärkers mit 100 W. (empfohlene CAB-Kombination: 4x12CLS, 4x12VIN, 4x12MDN) BTQ OD Overdrive-Kanal eines handverdrahteten High-End-Gitarrenverstärkers mit 100 W. (empfohlene CAB-Kombination: 4x12CLS, 4x12VIN, 4x12MDN) GAIN/MID ..................... Verzerrungsgrad Tweed-Combo. (empfohlene CAB-Kombination: 1x12TWD) BASS ............................ Tiefen 4x10 Bass-Combo-Gitarrenverstärkers. (empfohlene CABTREBLE ..................... Höhen Kombination: 4x10TWD) VOLUME 2x12 Combo, typisch für Country- und Blues-Gitarristen. ................ Ausgangslautstärke (empfohlene CAB-Kombination: 2x12BLK) Endlosregler VOX AC15, ‘62er Modell. (empfohlene CAB-Kombination: 1x12VOX) ..................... Mitten (0...10.0) VOX AC30. (empfohlene CAB-Kombination: 2x12VOX) TWD1X12 TWD4X10 BLK2X12* AC15* AC30 AC30TB* „Brilliant“-Kanal des VOX AC30 TB. (empfohlene CABKombination: 2x12VOX) UKBLUES Topteil eines britischen Vintage-Stacks-Gitarrenverstärkers. (empfohlene CAB-Kombination: 4x12CLS)

TYP (Pfeiltasten π/† oder Amp Modeling-Wahlschalter) UK '70S High/Treble-Kanal eines britischen 100-W-Gitarrenverstärkers-Topteils, ‘69er Modell. (empfohlene CAB-Kombination: 4x12CLS) UK '80S* Britisches 100-W-Gitarrenverstärkers-Topteil mit Master-Volume, ‘83er Modell. (empfohlene CAB-Kombination: 4x12CLS, 4x12VIN, 4x12MDN) UK MDN* Modernes-Gitarrenverstärkers, britisches 100-W-Topteil. (empfohlene CAB-Kombination: 4x12VIN, 4x12MDN) US HI-G 100-W-Topteil mit Snakeskin-Bespannung, '91er Modell. (empfohlene CAB-Kombination: 4x12VIN, 4x12MDN) US MDN* High-Gain-Gitarrenverstärkers mit typisch auffälliger MetallFront. (empfohlene CAB-Kombination: 4x12VIN, 4x12MDN) FUZZ Vintage-Fuzz VALVE* Ein Vakuumröhren-Bassverstärker mit auf ON geschaltetem Schalter ULTRA LO. (empfohlener CAB: CLS8X10) VALVE2 CLASSIC SCOOPED Ein Vakuumröhren-Bassverstärker, der sich ideal für Rockmusik eignet. (empfohlenes CAB: CLS8X10) VALUE (Endlos- u.a. Regler) GAIN/MID ..................... Verzerrungsgrad BASS ............................ Tiefen TREBLE ..................... Höhen VOLUME ................ Ausgangslautstärke Endlosregler ................. Mitten (0.0…10.0) GAIN/MID ................. Mitten BASS ............................ Tiefen TREBLE ..................... Höhen VOLUME Ein Vakuumröhren-Bassverstärker, dessen Grundcharakter je nach ................ Ausgangslautstärke Einstellung des Endlosreglers verschieden ist. (empfohlenes CAB: COMBI) Endlosregler ............ Mittenfrequenz (1...5) Ein Bassverstärker, der sich für die typischen 80er-Sounds eignet. (empfohlenes CAB: MTL4X10)

TYP (Pfeiltasten π/† oder Amp Modeling-Wahlschalter) LA STUD* Ein Bassverstärkre, der sich für den typischen LA-Sound eignet. (empfohlenes CAB: LA 4X10, LA 1X18) GOLDPNL Ein Bassverstärkre, der an seinem goldenen Bedienfeld und dem cleanen Sound zu erkennen ist. (empfohlenes CAB: MDN4X10) JAZZ Ein Combo-Bassverstärkre, beliebt bei Jazzbassisten. (empfohlener CAB: JAZ1X15) STUDIO* Ein ideal für den Motown-Sound geeigneter Combo-Vakuumröhren-Bassverstärker. (empfohlenes CAB: STU1X15) AC100 Ein 100-W-Vakuumröhren-Bassverstärker von Vox. (empfohlenes CAB: AC 2X15) VALUE (Endlos- u.a. Regler) GAIN/MID ................. Mitten BASS ............................ Tiefen TREBLE ..................... Höhen VOLUME ................ Ausgangslautstärke Endlosregler ..... Pegeleinstellung (0...10.0) UKMAJOR Ein aus England stammender 200-W-Vakuumröhren-Bassverstärker. (empfohlenes CAB: UK 4X15, UK 4X12) SYNTH*

• Chromatisches Synth-Modeling siehe Synth-Tabelle Synth-Parameter Oszillator-Auswahl: 0 p. 15
• (GAIN/MID-Regler) 0: Sägezahn, 2 Oktaven tiefer 1: Sägezahn, 1 Oktave tiefer 2: Sinus, 1 Oktave tiefer 3: Sägezahn 4: Sinus 5: Sägezahn, 1 Oktave höher 6: Sinus, 1 Oktave höher 7: Sinus, 2 Oktaven höher Die Oszillatoren 8 p. 15
• entsprechen den Oszillatoren 0 p. 7
• mit Portamento. VCF-Steuerung: 0 p. 10
• .0 (BASS-Regler) Einstellung VCF-Ansprache (VCF = Voltage Controlled Filter) 0 p. 4
• ,7 = positiv (+); 5,0 p. 10
• ,0 = negativ (-); 5,0 = Sinuswellen-Oszillator „Direct“-Pegel: 0 p. 10
• .0 (TREBLE-Regler) Lautstärkeeinstellung Gitarren/Bass-signal Synth-Pegel: 0 .0 (VOLUME-Regler) Lautstärkeeinstellung Synth-Signal Threshold-Einstellung: p. 10

1.0...10.0 (Endlosregler)

Einstellung der Synth-Empfindlichkeit in Abhängigkeit von der Lautstärke. des Gitarren/Bass-signal (entsprechend Gitarren, Bass und Tonabnehmertyp). Der Guitar-Synth-Modus eignet sich ausschließlich für einzeln gespielte Noten, nicht für das Akkordspiel. Wenn Ihr Instrument nicht korrekt gestimmt ist, können die Ergebnisse dieses Effekts unsauber klingen. Stimmen Sie in diesem Fall Ihr Instrument neu.

CAB (Cabinet modeling) TYP (π/†-Tasten) 1X8TWD Dieses Modell simuliert eine offene Box mit einem 8“-Lautsprecher für Gitarre. 2X10BLK Dieses Modell simuliert eine offene Box britischer Bauart mit zwei 10“-Lautsprechern für Gitarre. 4X10TWD Dieses Modell simuliert eine offene Box mit vier 10“-Lautsprechern für Gitarre. 1X12TWD Dieses Modell simuliert eine offene Box mit einem 12“Lautsprecher für Gitarre. Vom Charakter her geeignet für Blues. 1X12VOX Dieses Modell simuliert eine offene Box britischer Bauart mit einem 12“-Lautsprecher für Gitarre. 2X12BLK Dieses Modell simuliert ein amerikanisches „open back“ Gehäuse mit zwei 12-Zoll-Lautsprechern für Gitarre. 2X12VOX Dieses Modell simuliert eine offene Box britischer Bauart mit zwei 12“-Lautsprechern für Gitarre. 4X12VOX Ein Gitarrengehäuse mit geschlossener Rückwand, verwendet in neueren VOX-Verstärkern, mit vier Neodymium-Lautsprechern. 4X12CLS Dieses Modell simuliert eine geschlossene Box mit vier 12“Lautsprechern à 25 W für Gitarre. 4X12MDN Dieses Modell simuliert eine geschlossene Box mit vier 12“Lautsprechern à 75 W für Gitarre.

VALUE (Endlosregler) PRESENCE: Höhenregelung (0...10.0) TYP (π/†-Tasten) VALUE (Endlosregler) 4X12VIN Dieses Modell simuliert eine geschlossene Box mit vier 12“Lautsprechern à 30 W für Gitarre. LA 4X10 Lautsprecherbox mit vier 10-Zoll-Chassis (LA-Sound) für Bass. MDN4X10 Moderne Lautsprecherbox mit vier 10-Zoll-Chassis für Bass. MTL4X10 Vier 10-Zoll Aluminiumkegel-Lautsprecher/modernes Gehäusemodell für Bass. CLS8X10 STU1X15 Klassische Lautsprecherbox mit acht 10-Zoll-Chassis für Bass. In England hergestellte Lautsprecherbox mit vier 12-Zoll-Chassis für Bass. PRESENCE: Höhenregelung (0...10.0) Studio-Combo-Gehäuse mit einem 15-Zoll-Chassis für Bass. JAZ1X15 Jazz-Combo-Gehäuse mit einem 15-Zoll-Chassis für Bass. UK 4X12 AC 2X15 Lautsprecherbox mit zwei 15-Zoll-Chassis für den Vox AC100. US 2X15 In den USA hergestellte Lautsprecherbox mit zwei 15-Zoll-Chassis für Bass. UK 4X15 In England hergestellte Lautsprecherbox mit vier 15-Zoll-Chassis für Bass. LA 1X18 Lautsprecherbox mit einem 18-Zoll-Chassis (LA-Sound) für Bass. COMBI Lautsprecherbox mit einem 12-Zoll-Chassis und einem 18-ZollChassis für Bass.

MOD (Modulation&Filter Effect Modeling) TYP (π/†-Tasten) CHORUS1 Vintage-Chorus mit Ausgabe des Effektsignals über den linken und des Direktsignals über den rechten Kanal. CHORUS2 Vintage-Stereo-Chorus mit phasengedrehtem Effektsignal (links/ rechts) für einen weiten, räumlicheren Sound. FLANG1…3 Flanger mit typischem Vintage-Sound. (Feedback-Werte Typ 1/2/ 3: 0/22/60 %) FLANG4 Vintage-Flanger mit Feedback-Phasendrehung. PHASER1 Bekannter vierstufiger Vintage-Flanger. PHASER2 Vierstufiger Vintage-Flanger mit extra fetten Mitten. PHASER3 Zehnstufiger, dezenter Vintage-Flanger. U-VIBE1 Pedal Vibe-Emulation. (Chorus) U-VIBE2 Pedal Vibe-Emulation. (Vibrato) TREM1 Dezenter Tremolo-Effekt. TREM2 Typischer Tremolo-Sound von Gitarrenverstärkern. TREM3 Intensiver Tremolo-Effekt.

VALUE (Endlosregler) Einstellung der Modulationsgeschwindigkeit (0.1...10.0 [Hz]) Einstellung der Modulationsgeschwindigkeit (1.0...10.0 [Hz]) TYP (π/†-Tasten) AT PAN1 Auto-Pan. (LFO: Rechteckwelle

VALUE (Endlosregler) Modulationsgeschwindigkeit (0.1...10.0 [Hz]) AT PAN2 Auto-Pan. (LFO: Sinuswelle ROTARY1 Leslie-Simulation. („Rotary Speaker“) ROTARY2, 3 Leslie-Simulation mit dynamischer Steuerung der Rotorgeschwin- Einstellung des Umschaltpegels digkeit. für die Rotorgeschwindigkeit Typ 2: schaltet bei steigender Spieldynamik von langsam nach schnell. (1.0...10.0) Typ 3: schaltet bei sinkender Spieldynamik von langsam nach schnell. PITCH1…3 Pitch shifter. (PITCH1, 2, 3 unterscheiden sich im Pegel des Effektklangs) MAJ3UP Intelligenter Pitchshifter; (große Terz höher) MAJ3DWN Intelligenter Pitchshifter; (große Terz tiefer) MIN3UP Intelligenter Pitchshifter; (kleine Terz höher) MIN3DWN Intelligenter Pitchshifter; (kleine Terz tiefer) PER4TH Intelligenter Pitchshifter; (Quarte höher) PER5TH Intelligenter Pitchshifter; (Quinte höher) MAJ6TH Intelligenter Pitchshifter; (Sext höher) Modulationsgeschwindigkeit (1.0...10.0 [Hz]) Stärke der Tonohöhenverschiebung (-24, -17, -12…-1, -d, d, 1…12, 19, 24) (d = Verstimmung) Die Grundtonart muß spezifiziert werden (Do, Do#…La#, Si)

TYP (π/†-Tasten) FEEDBK1, 2 Feedback-Generierung. (setzt ein, wenn eine Note über einen längeren Zeitraum gehalten wird) Typ 2: Feedback eine Oktave höher. FEEDBK3, 4 Feedback-Generierung. (konstanter Verlauf bei gehaltener Note) Typ 4: Feedback eine Oktave höher. FILTER Tiefpassfilter. FILTUP1 Tiefpass-Auto-Wah mit positiver Polarität. FILTUP2 Tiefpass-Filter mit Auto-Wah mit positiver Polarität und starker Spitze. FILTDN1 Tiefpass-Auto-Wah mit negativer Polarität. FILTDN2 Tiefpass-Filter mit Auto-Wah mit negativer Polarität und schnellem Ansprechen. TALK 1…4 „Talk Box“-Effekt. („Sprechende“ Gitarre)

1: YAH-YAH, 2: U-WAH, 3: YOI-YOI , 4: YEAH

RANDOM 1…4 Random Step-Filter mit Zufallsteuerung der Filterbewegungen. Typ 1, 2, 3 und 4 mit unterschiedlichen Frequenzbereichen.

• VALUE (Endlosregler) Einstellung des Effektpegels (0 p. 4
• .7) Einstellung der Vibratointensität (5.0 p. 10
• .0) Einstellung der Frequenz (1.0 p. 10
• .0 [Hz]) Einstellung der Empfindlichkeit (0 p. 10
• .0) Einstellung der Empfindlichkeit (0.0 p. 10
• .0) Einstellung der Modulationsgeschwindigkeit (1.0 .0 [Hz]) Der „Intelligente Pitchshifter“ Der intelligente Pitchshifter erzeugt musikalisch passende Harmonien durch eine Variierung der Tonhöhenverschiebung im Verhältnis zu gespielten Note und Tonart. Wenn Sie beispielsweise einen Pitchshifter selektieren, der die Harmonie „große Terz höher“ erzeugt (MAJ3UP), wird die Tonhöhenverschiebung automatisch je nach gespielter Note zwischen einer kleinen Terz (drei Halbtönen) und einer großen Terz (vier Halbtönen) variieren. p. 10

• Wenn MAJ3UP mit der Grundtonart C verwendet wird: Die Tonhöhe wird in (Klammern) angezeigt. Das PX4D bietet sieben verschiedene Typen des intelligenten Pitchshifters mit den Intervallen Terz (3), Quarte (4), Quinte (5) und Sext (6). Bei der Terz können Sie auswählen, ob eine kleine Terz (Molltonart) oder eine große Terz (Durtonart) erzeugt werden, und ob der erzeugte Ton tiefer oder höher als der Originalton liegen soll. Wenn Ihr Instrument nicht korrekt gestimmt ist, können die Ergebnisse dieses Effekts unsauber klingen. Stimmen Sie in diesem Fall Ihr Instrument neu. Der intelligente Pitchshifter arbeitet nur korrekt, wenn Sie einzelne Noten spielen. Der Effekt ist nicht für Akkorde verfügbar.

DLY (Delay Modeling) Die einzelnen Delay-Typen (1, 2, 3, 4 und 5) unterscheiden sich u.a. in Bezug auf ihre Feedback-Werte. Die gewünschte Delay-Zeit bestimmen Sie durch zweimaliges Betätigen des Tap-Tasters im gewünschten Intervall (SLAP max. 500 ms, MULTI max. 2 s). Um sich den jeweiligen Wert anzeigen zu lassen, halten Sie den Tap-Taster gedrückt. TYP (π/†-Tasten) SLAP1…5 VALUE (Endlosregler) Slap-Delay. (Delay-Zeit beträgt 1/4 des via Tap-Taster eingegebenen Intervalls) DELAY1…5 Stereo-Delay. PPDLY1…5 Ping-Pong-Delay. („Dual-Tap-Delay“ mit zweifachem Signalabgriff; lässt den Sound zwischen links und rechts hin und her „wandern“) ECHO 1…5 Bandecho-Simulation für besonders warmen Sound. MULTI1…5

Spezielle Stereo-Bandecho-Simulation (zwei Tonköpfe)für das Extra an räumlicher Tiefe. Effektpegel (0...10.0) REV (Reverb Modeling) TYP (π/†-Tasten) DRYAIR Hall-Effekt, der ein Gefühl extrem trockener Luft erzeugt. WETAIR Hall-Effekt, der ein Gefühl extrem feuchter Luft erzeugt. ROOM1 Besonders höhenreicher Room-Effekt. ROOM2 Sanfter Room-Effekt. PLATE1 Harter Plate-Effekt. PLATE2 Besonders höhenreicher Plate-Effekt. HALL1 Raumtyp: mittelgroße Halle. HALL2 Raumtyp: große Halle. SPRING1 Typischer Gitarrenverstärker-Federhall. SPRING2 Besonders dichter Federhall. VALUE (Endlosregler) Effektpegel (0...10.0)

C: Taktanzahl bei Verwendung in Pattern-Kombinationen. P: Taktanzahl bei Verwendung. No. Name C P

*: Die Basslinie dieser Rhythmusmuster folgt den unten gezeigten Akkordfolgen. (Die Akkordfolgen bei Verwendet in einer Pattern Chain wird in eckigen Klammern gezeigt [ ].)

• Effektvariation: 158 Effektvariationstypen (maximal 7 Effekte gleichzeitig erzeugbar)

• Programmanzahl: User-Programme: 100, Preset-Programme: 100

• Eingang: Gitarren/Bass-eingang (1/4”-Buchse)

• Ausgang: Line/Kopfhörer Mehrzweck-Ausgang (1/4” Stereo-Buchse)

• Tuner-Sektion: Erkennungsbereich: 27,5 Hz–2.093 Hz (A0…C7) Kalibrierung: A = 438–445 Hz AUX (Mini-Stereoklinkenbuchse)

• Rhythm & Bass-Sektion: 40–208 BPM
• Stromversorgung: vier AAA-Batterien 10 Stunden Dauerbetrieb: Hintergrundbeleuchtung OFF 7 Stunden Dauerbetrieb: Hintergrundbeleuchtung ON optional erhältliches Netzgerät (DC4.5V:

• Gewicht : 138g (ohne Batterien)

• Lieferumfang: Bedienungsanleitung, vier Batterien (Alkaline, Typ AAA/Mikrozelle 1,5 V), Gurt Halter

• Optional erhältlich: Netzteil Änderungen, die dem technischen Fortschritt dienen, Können jederzeit ohne Ankündigung vorgenommen werden.

WICHTIGER HINWEIS FÜR KUNDEN

Dieses Produkt wurde unter strenger Beachtung von Spezifikationen und Spannungsanforderungen hergestellt, die im Bestimmungsland gelten. Wenn Sie dieses Produkt über das Internet, per Postversand und/oder mit telefonischer Bestellung gekauft haben, müssen Sie bestätigen, dass dieses Produkt für Ihr Wohngebiet ausgelegt ist. WARNUNG: Verwendung dieses Produkts in einem anderen Land als dem, für das es bestimmt ist, verwendet wird, kann gefährlich sein und die Garantie des Herstellers oder Importeurs hinfällig lassen werden. Bitte bewahren Sie diese Quittung als Kaufbeleg auf, da andernfalls das Produkt von der Garantie des Herstellers oder Importeurs ausgeschlossen werden kann. 4015-2 Yanokuchi, Inagi-city, Tokyo 206-0812 Japan © 2005 KORG INC.
