BEDIENUNGSANLEITUNG MECABLITZ 34 AF-3 N METZ

Sehr geehrter Kunde!

Wir freuun uns, daß Sie sich für unseren mecablitz MB 34 AF-3 N entschieden haben.

Das Blitzgerät MB 34 AF-3 N ist speziell für Nikon AF Systemkameras gebaut. Sie dürfen es keinesfalls im Zubehörschuh von Systemkameras anderer Hersteller verwenden. Andernfalls konnte die Elektronik der Kamera zerstört werden! Die Kontakte im Blitzfuß des MB 34 AF-3 N unterstützen nur die Steuerbefehle von Nikon Systemkameras mit TTL-Blitzsteuerung.

Um Ihnen den Umgang mit dem mecablitz zu erleichtern, geben wir Ihnen auf den folgenden Seiten eine Anleitung zur Bedienung des Blitzgerätes, sowie einen kurzen Überblick über die verschiedene Einsatzmöglichkeiten.

Lesen Sieitte deces Bedienungsanleitung genaudurch, auch wenn Ihnen manches auf den erstenBlick nicht so interestant erscheint.Wir habenzwar bei der Konstruktion Wert darauf gelegt, dieHandhabung des mecablitz möglichst einfach zugestalten,aber die Systemkameras auf denen dasBlitzgerat zum Einsatz kommt, bieten nochrechtvielfaltigeMoglichkeiten.

Wir wünschen Ohnen viel Freude mit dem neuen Metz Blitzgerät. In Verbindung mit einer Nikon AF Systemkamera konnen Sie damit nicht nur ihre Bilder „hell machen“, sondern auch mit Blitzlicht gezielt gestalten.

Inhaltsverzeichnis

1. Sicherheitshinweise 4
2. Vorbereiten des mecablitz 5
   2.1 Stromversorgung 5
   2.2 Einlagen und Auswechseln der Batterien 5
   2.3 Automatische Geräteabschaltung 6
   2.4 Montieren / Abnehmen des mecablitz . . .6
3. In Betriebnehmen des mecablitz .7
   3.1 Voraussetzungen 7
   3.2 Ein- und Ausschalten des Blitzgerätes . . .7
4. Meldungen vom Blitzgerät an die Kamera . .8
   4.1 Blitzbereitschaftsanzeige. 8
   4.2 Automatische Blitzsynchronzeitsteuerung .8
   4.3 Die Belichtungs-o.k.-Anzeige 8
   4.4 Sucheranzeigen in der Kamera .9
5. TTL-Blitzsteuerung 10
6. Blitzsynchronisation 1
   6.1 Normalsynchronisation 1
   6.2 Langzeitsynchronisation 1

6.3 Synchronisation auf den zweiten Verschlußvorhang 12
7. Blitzbetrieb in den einzelnen Kamerafunktionen 13
8. Autofokus-MeBblitz 14
9. Blitztechniken und Blitzfunktionen . . .18
9.1 Automatisches Aufhellblitzen 16
9.2 TTL-Blitzbelichtungskorrektur 16
9.3 Blitz-Belichtungsreihen 16
10. Ausleuchting und Weitwinkel-/Televorsatz 17
11. Wartung und Pflege, Handauslösetaste Störungsbeseitigung 18
12. Technische Daten 19
Beleuchtksentfernungen 20

1. Sicherheitshinweise

• Nicht aus sehr kurzer Enternung direkt in die Augen blitzen! Direktes Blitzen in die Augen von Personen und Tieren kann zu Netzhautschädigungen führen und schwere Sehstorungen verursachen – bis hin zur Blindheit!
• Verbrauchte Batterien sofort aus dem Gerät entnehmen! Aus verbrauchten Batterien konnen Chemikalien austreten (sogenanthes „Auslaufen") und zur Beschädigung des Gerätes führen!
• Batterien nicht kurzschlieben! Explosionsgefahr!
• Batterien)durfen nicht geladen werden.
• Batterien keinesfalls hohen Temperaturen wie intensiver Sonneneinstrahlung, Feuer oder dergleichen aussetzen!
• Das Blitzgerät nicht Tropf- oder Spritzwasser aussetzen!
• Das Blitzgerät vor großiger Hitze und hoher Luftfeuchigkeit schützen! Bewahren Sie es z.B. nicht im Handschuftfach Ihres Autos auf.
• Bei Serienblitzaufnahmen mit voller Lichtleistung und kurz- Blitzfolgezeiten nach jeweils 20 Blitzen eine Pause von mindestens 3 Minuten einhalten. Damit vermeiden Sie eine Überlastung des Gerätes.
• Wenn Sie den Blitz auslösen, daß kein lichtundurchlässiges Material unmittelbar vor- oder direkt auf der Reflek

torscheibe (Blitzfenster) sein. Die Reflektorscheibe damit nicht verschmutzt sein. Es kann sonst wegen des hohen Energieausstoes zum Verschoren des Materials bzw. der Reflektorscheibe kommt.
- Blitzgerät nicht zerlegen! HCHSPANNUNG! Reparaturen sollenn ausschlieBlich von einem autorisierten Service ausgeführten werden.

Batterie-Entsorgung

Batterien gehören nicht in den Hausmüll!itte bedieten Sie sich bei der Rückgabe verbrauchter Batterien eines in Ihrem Land evtl. vorhandenen Rücknahmesystems.

Deutschland: Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien zurückzugegeben.

Sie konnen ihre alten Batterien überall dont unengeltlich abgeben, wo die Batterien gekauft wurden. Ebenso bei den öffentlichen Sammelstellen in Ihr Stadt oder Gemeinde.

These Zeichen finden Sie auf schadstoffhaltigen Batterien:

Pb = Batterie enthalt Blei

Cd = Batterie enthalt Cadmium

Hg = Batterie enthalt Quecksilber

Li = Batterie enthalt Lithium

2. Vorbereiten des mecablitz

2.1 Stromversorgung

Das Blitzgerät kann nur mit 2 Lithium Batterien Typ CR2 betrieben werden. Diese Batterietyp ist vielse Jahre fast ohne Energieverlustagerfähig und somit fur gelegentlichen Amateurblitzbetrieb sehr geeignet.

Die Batterien sind leer bzw. verbraucht, wenn die Blitzfolgezeit über 60 Sek. ansteigt. Wenn Sie den mecablitz längerere Zeit nicht benutzen, entfernen Sieitte die Batterien aus dem Gerät.

2.2 Einlagen und Auswechseln der Batterien

• Schalten Sie das Blitzgerät mit dem Hauptschalter aus.
• Drücken Sie den Entriegelungsknopf, schieben den Batteriefachdeckel nach rechts und klappen diesen auf (siehe Bild 1).
• Setzen Sie die Batterien entsprechend den angegebenen Batteriesymbolen ein.

Bild 1: Einlagen und Auswechseln der Batterien

Die beiliegenden Lithium-Batterien sind Verbrauchsmaterialien und unterliegen nicht unseren Garantiebestimmungen.

Nach dem Einlagen der Batterien den Batteriefachdeckel zuklappen und nach links verschiben, bis Entregelungsknopf hörbar einrastet.

2. Vorbereiten des mecablitz

Achten Sie beim Einsetzen der Batterien darauf, daß + Pol und -Pol wie auf den Symbolen angezeigt liegen. Vertauschte Pole konnen zur Zerstörung des Gerätes führen! Ersetzen Sie immer beide Batterien durch gleiche Batterien desselen Herstellotyps mit gleicher Kapazität! Verbrauchte Batterien gehören nicht in den Hausmüll! Geben Sie verbrauchte Batterien bei entsprechenden Sammelstellen ab.

2.3 Automatische Geräteabschaltung

Um eine versehentliche Entladung der Batterien zu vermeiden, schaltet das Gerät ca. 8 Minuten -

• nach dem Einsatz,
• nach dem Auslösen eines Blitzes,
• nach Antippen des Kameraauslösers, oder
• nach Einschalten des Kamerabelichtungsmeß-systems ab, um Strom zu spare.

Die grüne Blitzbereitschaftsanzeige erlischt.

Zum Wiedereinschalten den mecablitz mit dem Hauptschalter aus- und einschalten.

Wenn das Gerät nicht benutzt wird, sollte es grundsätzlich ausgeschaltet werden.

2.4 Montieren/ Abnehmen des mecablitz

• mecablitz ausschalten.
• Drücken Sie den Entriegelungsknopf an der Rückseite des mecablitz (Bild 2).
• Schieben Sie den mecablitz mit dem Anschlußübu bis zum Anschlag in den Blitzschuh der Kamera.
• vor dem Abnehmer das Blitzgerät ausschalten.
• Drücken Sie den Entriegelungsknopf an der Rückseite des mecablitz (Bild 2) undziehen das Gerät von der Kamera ab.

Bild 2: Entriebelungsknopf

3. Inbetriebnahme des mecablitz

3.1 Voraussetzungen

Sie können den mecablitz grundsatzlich nur mit TTL-Blitzgesteuerten Kameras setzen!

Bei TTL-Blitzgesteuerten K cameras mißt ein Sensor das durch das Objektiv (Through The Lens) auf den Film auftreffende Licht und schaltet bei ausreichender Belichtung das Blitzgerät ab. Ob ihre Kamera diese Funktion hat, enthalten Sieitte der Kamera-Bedienungsanleitung.

Bei Kameras, die nicht über eine TTL-Blitzsteuerung verfügbar wird ein Vollblitz ausgelost!

Das bedeutet, der mecablitz gibt ohne TTL-Blitzsteuerung beim Auslösen ungeregelt seine maximale Blitzleistung ab!

Bei Verwendung des mecablitz muß ein eventuell in der Kamera eingebautes Blitzgerät ausgeschaltet, bzw. vollständig eingeklappt sein!

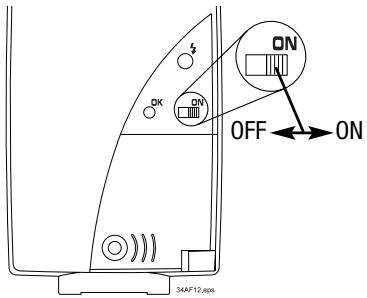

Bild 3: Ein- und Ausschalten des Blitzgerätes

3.2 Ein- und Ausschalten des Blitzgerätes

Zum Einschalten den Hauptschalter in die Position „ON“ schieren. Wenn die Blitzbereitschaft erreicht ist, leuchtet die grüne Blitzbereitschaftsanzeige.

Zum Ausschalten den Hauptschalter auf die "OFF" Position schieren.

4. Meldungen vom Blitzgerät an die Kamera

Der mecablitz überträgt verschiedene Signale, bzw. Meldungen an die Kamera, wenn er mit der Kamera verbunden und eingeschaltet ist:

4.1 Blitzbereitschaftsanzeige

Bei aufgeladenem Blitzkondensator leuchtet am mecablitz die grüne Lampe auf und zeigt damit die Blitzbereitschaft an. Das bedeutet, daß für die nachste Aufnahme Blitzlicht verwendet werden kann. Die Blitzbereitschaft wird auch an die Kamera übertragen und sorgt Dort im Kamerasucher für eine entsprechende Anzeige. Gegebenenfalls wird die Kamera (typabhängig!) bei Erreichen der Blitzbereitschaft auf die Blitzynchronzeit umgestellt. Wenn Sie die Kamera auslösen, ohne daß die Blitzbereitschaftslampe aufleuchtet, wird kein Blitz gezündet und die Aufnahme wird unter Umständen falsch belichtet, falls die Kamerasteuerung bereits auf Blitzynchronzeit umgeschaltet hat. Einzelheiten lessen Sieitte in der Kamerabedienungsanleitung nach.

4.2 Automatische Blitzsynchronzeitsteuerung

Bei Blitzbereitschaft wird an den meisten Systemkameras automatisch aus der eingestillten Betriebsart auf die Blitzsynchronzeit umgeschalte. Je nach Kameratyp sind Zeiten zwischen 1/30 Sekunden und 1/300 Sekunden üblich. Einzelheiten entnahmen Sieitte der Kamera-Bedienungsanleitung.

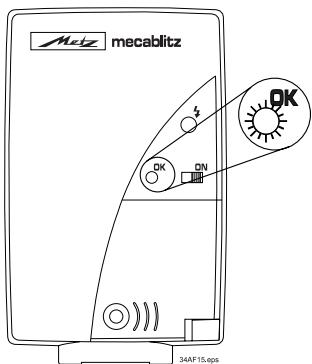

4.3 Die Belichtungs-o.k.-Anzeige (Bild 4)

Wenn Sie eine Blitzlichtaufnahme gemacht haben, leuchtet die rote Belichtungs-o.k.-Anzeige fur ca. 3 Sekunden auf, wenn die Belichtung korrekt war. Gleichzeitig schickt der mecablitz ein Belichtungs-o.k.-Signal an die Kamera und sorgt Dort im Kamerasucher fur eine entsprechende Anzeige. Einzelheiten entnehmer Sieitte der Kamera-Bedienungsanleitung.

4. Meldungen vom Blitzgerät an die Kamera

Bild 4: Die Belichtungs-o.k.-Anzeige

4.4 Sucheranzeigen in der Kamera

Die folgende Beschreibung gibt nur einen allgemeinen Überblick. Kameraspezifische Abweichungen sind möglich (siehe Bedienungsanleitung der Kamera).

· grüner Pfeil ↓	Aufforderung zur Verwendung, bzw. zumEinschalten des Blitz-geräts
· roter Pfeil ↓	Blitzbereitschafts-anzeige
· roter Pfeil ↓ leuchtet nach Auslösen kontinuierlich, bzw verschwindet kurz-zeitig	Die Aufnahme wurde korrekt belichtet.
· roter Pfeil ↓ blinkt nach dem Auslösen	Die Aufnahme wurde unterbelichtet

5. TTL-Blitzsteuerung

Der mecablitz erhält seine Informationen ausschlieBlich von einer TTL-gesteuerten Kamera.

Im TTL-Betrieb wird die Belichtungsmessung von einem Sensor in der Kamera vorgenommen. Dieser mißt das durchs Objektiv auf den Film auftreffende Licht (TTL = Through The Lens). Bei Erreichen der erforderlichen Lichtmenge schaltet die Kameraelek-tronik den Blitz ab. Der Vorteil die ses Blitzbetriebs liegt darin, daß alle die Belichtung beeinflußbenden Faktoren (z. B. Filter, Blenden- und Brennweitenveränderungen bei Zoomobjektiven) berücksichtigt werden. Sie brauchen sich nicht um die Blitz-einstellung kummern, die Kameraelektronik sorgt automatisch für die richtige Blitzlichtdosierung. Außer dem können Sie auch verschiedene Meßmethoden nützen (z.B. Spotmessung, Matrixmessung, mittenbetonte Integralmessung), die eine Kameras anbieten.

Die maximale Reichweite für die gewährte Blende können Sie aus der Tabelle (Seite 19) ablesen. Der Mindestbeleuchungsabstand beträgt ca. 15% der maximalen Grenzreichweite.

Wird der Mindestbeleuchtungsabstand understandsen, so kann es zu Überbelichtungenkommen.

Im TTL-Blitzbetrieb muß auch für Versuche auf jeder Fall ein Stück Film in der Kamera eingelegt sein.

Wollen Sie die Blitzreichweite anhand der Belichtungs-o.k.-Anzeige uberprüfen, ist das nur durch Auslösen an der Kamera und nicht mit dem Handauslöser am Blitz möglich!

6. Blitzsynchronisation

Je nach Kameratyp sind verschiedene Blitz-Synchronisationsarten möglich. Wie die einzeln Synchronisationsarten an der Kamera eingestellt werden, enthalten Sieitte der Kamera-Bedienungsanleitung.

6.1 Normalsynchronisation

These Betriebsart wird von allen TTL-Kameras ausgewührt und sie ist für die meisten Blitzaufnahmen geeignet. Bei der normalen Blitzzonsynchronisation wird automatisch auf die Kamera-Blitzsynchronzeit umgeschaltet. Je nach Kameratyp sind Zeiten zwischen 1/30 s und 1/300 s üblich. Einzelheiten enthalten Sieitte der Kamerabedienungsanleitung.

6.2 Langzeitsynchronisation

Verschiedene Kameras verfügen über bestimmte Belichtungsprogramme für Langzeitsynchronisation.

Blitzaufnahmen bei schwacher Beleuchtung führn mit kurzen Verschlußzeiten (normale Blitz-synchronzeit) oft zu grell leuchteten Aufnahmeobjekten vor einem dunklen Hintergrund. Bei Langzeitsynchronisation steht der Verschlußzeitenbereich bis hinab zu 30 s zur Verfügung, mit dem sie den Hintergrund better zur Geltung brin-gen können, da bei längeren Verschlußzeiten die Grundhelligkeit durch das Umlicht deutlich erhöht ist. Verwenden Sie ein Stativ, um verwackelte Aufnahmen zu vermeiden. Einzelheiten entnehmer Sieitte der Kamera-Bedienungsanleitung.

6. Blitzsynchronisation

1. Vorhang

2. Vorhang

6.3 Synchronisation auf den zweiten Verschlußvorhang (REAR)

Einige Kameras bieten die Möglichkeit zur Synchronisation auf den zweiten VerschluBvorhang.

Normalerweise wird der Blitz zu Beginn der Belichtung gezündet, d.h. kurz nach dem der erste Verschlußvorhang das Bildfenster geöffnet hat. Bei längeren Verschlußzeiten und bewegten Objeken führt das zu einer unnatürlichen Wiedergabe von Lichtspuren.

Falls die Synchronisation auf den zweiten Verschlußvorhang von der Kamera Unterstützung wird und aktiviert ist, wird der Blitz erst am Ende der Verschlußöffnungsszeit gezündet. Dadurch wird erreicht, daß auf dem Bild Lichtspuren bewegter Objekte nicht vorauseilen, sondern ihren folgen.

7. Blitzbetrieb in den Kamerafunktionen

Blitzbetrieb in den Programmfunktionen

TTL-gesteuerte Blitztachaufnahmen sind in allen Belichtungs- und Automatikprogrammen möglich. Ist der mecablitz auf der Kamera befestigt und eingeschaltet, so arbeitet er mit Programmautomatik (P), Zeitautomatik (A), Blendenautomatik (S) und in der manuellen Betriebsart automatisch mit TTL-Blitzsteuerung. Einzelheiten entnehmer Sieitte der Kamera-Bedienungsanleitung.

Im Blitzbetrieb nicht Unterstützung Sonderfunktionen:

• Funktion zur Verringerung roter Augen (Red-Eye-Reduction)
• Mutli-Sensor-Aufhellblitzen

8. Autofokus-Meßblitz

Der mecablitz unterstützt mit seinem integrierten AF-Rotlicht-Scheinwerfer Autofokus-TTL-K cameras bei der automatischen Scharfeinstellung. Wenn die Lichtverhältnisse für eine automatische Fokussierung (Scharf-einstellung) nicht mehr ausreichen, projzieriert der mecablitz bei angetiptem Kamera-Auslöser ein rotes senkrechts Streifenmuster auf das Aufnahmeobjekt. Auf diesen Streifenmuster stellt der Autofokus der Kamera das Bild scharf.

Beachten Sieitte:

• Ist das Autofokussystem der Kamera eingeschaltet, so wird bei zu schwachem Licht von der Kameraelektronik automatisch der Autofokus-Meßblitz aktiviert.
• Der Autofokus-Meßblitz kann nicht in jeder Kamerabetriebsart, bzw. Kamerafokussierart aktiviert werden. Meist wird nur die SINGLE-AF-Funktion (siehe Kamera-Bedienungsanleitung) ohne Schäfenachführung unterstützt.

Bild 5: Der Autofokus-Meßblitz

Die Reichweite des AF-Meßblitzes ist von der Lichtstärke (maximale Objektiv-Anfangsöffnung) des Objektivs abhängig! Bei einem Standard-Objektiv F 1,8/50 mm beträgt die Reichweite (je nach Empfindlichkeit des Kamera-AF-Sensors) ca. 6-10 m.

Objektive mit geringer Anfangsblendenöffnung von z.B. 5,6 bzw. 8 (z.B. Telezoom-Objektive) schranken die Reichweite des AF-Meßblitzes erheblich ein!

8. Autofokus-Meßblitz

AF-Betriebsarten

Bei AF-K cameras gibt es zwei Betriebsarten (abhängig vom Kamera-Modell):

• Schärfepriorität (SINGLE AF):

Sie können die Kamera nur dann auslösen, wenn das AF-System auf das Aufnahmeobjekt scharf gestellt hat. Kann das Kamera-AF-System nicht scharf stellen, so wird die Kamera (und somit auch das Blitzgerät) nicht ausgelöst!

Auslösepriorität (CONTINOUS AF):

Sie können die Kamera unabhängig von der Scharfeinstellung jederzeit auslösen.

EsbesthtdieGefahr，daufaunmen unscharfwerden，wennSie denAuslober betätigten，bevor dieKamera dieScharf-einstellungbeendethat.

Bei dieser Betriebsart ist der AF-Meßblitz deaktiviert!

Weitere Hinweise zu den AF-Betriebsarten sowie deren Aktivierung enthalten Sieitte der Kamera-Bedienungsanleitung.

9. Blitztechniken und Blitzfunktionen

Bild 6: Aufhellblitzen bei Tageslicht (links ohne, rechts mit Blitz)

9.1 Automatisches Aufhellblitzen

Eine Kameras bieten in ihren Belichtungsprogrammen die Möglichkeit, eine automatische Aufhellblitzsteuerung zu aktivieren oder steuern selbstdig einen Aufhellblitz ein. Mit dem Aufhellblitz konnen SieLastige Schatten beseitigen und bei Gegenlichtaufnahmen eine ausgeglichene Belichtigung erreichen. Ein computergesteuertes MeBsystem der Kamera wählt die VerschluBzeit, die Arbeitsblende und die Blitzleistung automatisch so, daß sowohl das Hauptobjekt als auch der Hintergrund ausgewogen belichtet wird.

Einzelheiten siehe Kamera-Bedienungsanleitung.

9.2 TTL-Belichtungskorrektur

Verschiedene Kameras bieten eine Möglichkeit, die TTL-Blitzbelichtungssteuerung zu beeinfluen. Dabei konnen an der Kamera Korrekturwerte von bis zu +/- 3 Blendenstufen (in drittel bzw. halben Schritten) vorgewählt werden.

Vergessen Sie nicht, diese Funktion wieder abzuschalten.

Einzelheiten siehe Kamera-Bedienungsanleitung.

9.3 Blitz-Belichtungsreihen

Einige Kameras bieten die Möglichkeit von einem Objekt eine Belichtungsreihe aufzunehmen. Bei Aktivierung dieser Funktion werden z.B. drei aufeinanderfolgende Aufnahmen gemacht. Von diesen Aufnahmen wird beispisseweise die erst meit einer Blitzlicht-Minus-Korrektur (= weniger Blitzlicht) versehen, die zweite wird normal belichtet und die dritte wird mit einer Blitzlicht-Plus-Korrektur (= mehr Blitzlicht) versehen. Einzelheiten dieser Funktion sowie die Einstellung der Korrekturschritte lesen Sieitte in der Kamera-Bedienungsanleitung nach.

10. Ausleuchtung und Vorsatzscheiben

Der mecablitz leuchtet normale Kleinbildaufnahmen (24x36 mm) mit Objektiven ab 35 mm Brennweite oder größter vollständig aus.

Damit Sie auch ein Weitwinkelobjektiv von 24 mm Brennweite verwenden können, wird ein Weitwinkelvorsatz (Kennzeichen W) mitgeliefert.

Für ein Teleobjektiv von 85 mm Brennweite wird ein Televorsatz (Kennzeichen T) mitgeliefert.

Beachten Sie damit, daß sich die Reichweite des Blitzlichtes durch den Einsatz des Weitwinkelvorsatzes verringt!

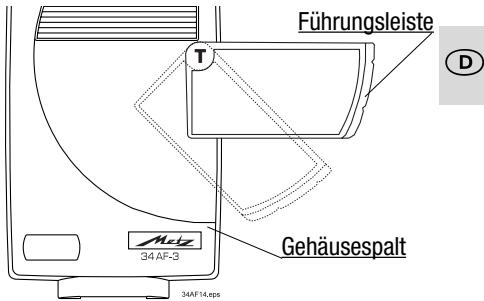

Montage bzw. Demontage der Vorsätze

Die Vorsatzscheibe im ausgeschwenkten Zustand (siehe Bild 7) in den Bajonettverschluß einsetzen. Vorsatzscheibe im Uhrzeigersinn drehen und die Führungsleiste in den Gehäuserspalt einführen.

Bild 7: Montage/Demontage Vorsatzscheiben

Zur Demontage die Vorsatzscheibe über die Haltefedern Herausdrehen (siehe Bild) und die Vorsatzscheibe abziehen.

11. Wartung und Pflege, Störungsbeseitigung

Entfernen Sie Schmutz und Staub mit einem weichen, trockenen Tuch. Verwenden Sie keine Reinigungsmittel - die Kunststoffe können beschädigt werden.

Formieren des Blitz-Kondensators

Aus technischen Gründen ist es notwendig, den mecablitz in vierteljährlichem Abstand für ca. 10 Minuten einzuschalten und ein paar Blitze abzugeben (Der im mecablitz eingebaute Kondensator verändert sich physikalisch, wenn das Gerät langere Zeit nicht eingeschaltet wird). Die Batterien müssen damit mindestens so viel Energie liefern, daß die Blitzbereitschaftsanzeige spätestens 1 Minute nach dem Einsatzen aufleuchtet.

Handauslösetaste

Mit der Handauslösetaste (siehe Bild 8) kann ein ungeregelter Blitz ausgelöst werden.

Bild 8: Die Handauslösetaste

Vor Inanspruchnahme des Kundendienst

Funktioniert das Blitzgerät nicht so, wie es sollte, dann führen Sie folgende Maßnahmen durch:

• Schalten Sie das Blitzgerät mit dem Hauptschalter aus.
• Batterien für kurze Zeit aus dem Blitzgerät herausnahmen.

12. Technische Daten

Leitzahl bei ISO 100/21°: 34 (mit Tele-Vorsatz)

28 (ohne Vorsatz)

20 (mit Weitwinkelvorsatz)

Ausleuchtung fur Kleinbild ab 35mm Brennweite, mit Weitwinkelvorsatz ab 24mm ,mit Televorsatz ab 85mm Brennweite.

Farbtemperatur:

ca. 5600^

Synchronisation: Niederspannungs-IGBT-Zündung

Blitzleuchtzeit:

1/250 s ...1/45000 s

Blitzanzahl:

Blitzfolgezeit bei Vollblitze

ca. 100

ca. 6 s

Ausleuchting: rechteckig

ohne Scheibe horizontal ca. 56^ , vertical ca. 40^

mit W-Scheibe horizontal ca. 75^ vertical ca. 55^

mit T-Scheibe horizontal ca. 25^ , vertikal ca. 18^

Gewicht:

ca. 160 g

MaBe (BxHxT): 61 mm x 102 mm x 35 mm

Auslieferungsumfang:

Blitzgerät, Vorsatzscheiben (W-Weitwinkel /

T=Tele), Bedienungsanleitung, 2 Batterien CR 2.

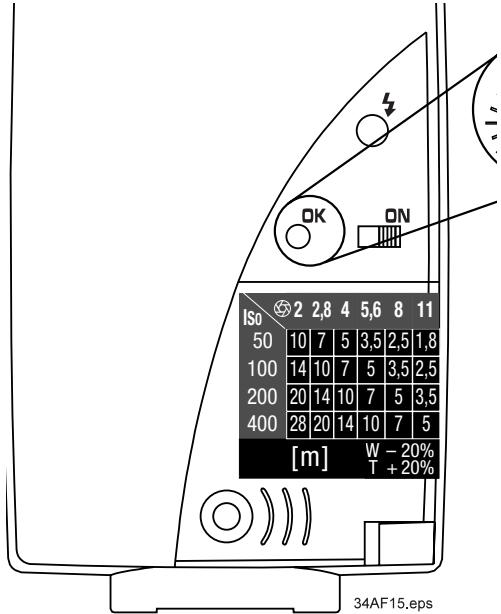

Beleuchtungsentfernungen

These Tabelle zeigt einen Ausschnitt der wichtigen max. Beleuchungsentfernungen in verschiedene ISO-/ Blenden-Kombinationen.

Bei Bedarf kann der Aufkleber an der Rück-nde des Blitzgerätes aufgelebt werden
