BEDIENUNGSANLEITUNG 5903RK MAKITA

Die folgenden Symbole werden für die Maschine verwendet. Machen Sie sich vor der Benutzung unbedingt mit ihrer Bedeutung vertraut.

Symboli

① Steckschlussel gebogen
② Spindelarretierhebel
③ Festziehen
④ Losen
⑤ Sageblatt
⑥ Außerer Spannflansch
⑦ Innerer Spannflansch
⑧ AuBerer Spannflansch
⑨ Sechskantschraube
10 Sageblatt
① Einstellen der Vorsprünge
(12) Sechskantschraube (für Einstellung des Spaltkeils)

(13) Schnittiefe
14 Losen
15 Feststellhebel
16 Knebelmutter
Fur 45^ -Schragschnitte
18 Fürrechtwinklige Schnitte
19 Grundplatte
20 45^ -Schnitte
21 Fürrechtwinklige Schnitte
2 Schnittskala
23 Grundplatte
24 60^ -Schnitte

25 45^ -Schnitte
26 30^ -Schnitte
27 Rechtwinklige Schnitte
28 Sageblatt
29 Grundplatte
30 Schnittskala
③ Einsatzperse
32 Ein-/Aus-Schalter
33 Absauggerat
34 Verschleifsgrenze
35 Kohlebürstenkappe
36 Schraubendreher

TECHNISCHE DATEN

Modell	5603R	5703R	5903R	5103R	5143R
Sägeblattdurchmesser	165 mm	190 mm	235 mm	270 mm	355 mm
Max. Schnittiefe bei 90°	54 mm	66 mm	85 mm	100 mm	130 mm
bei 45°	38 mm	46 mm	64 mm	73 mm	90 mm
Leerlaufdrehzahl (min-1)	5000	4800	4500	3800	2700
Gesamtlänte	330 mm	356 mm	400 mm	442 mm	607 mm
Gewicht	4,2 kg	5,2 kg	7,6 kg	9,4 kg	14,5 kg

• Wir behalten uns vor, Änderungen im Zuge der Entwicklung und des technischen Fortschrits ohne vorherige Ankündigung vorzunehmen.
• Hinweis: Die technischen Daten können von Land zu Land abweichen.

Stromversorgung

Die Maschinearf nur an die auf dem Typenschild angegebene Spannung angeschlossen werden und arbeitet nur mit Einphasen-Wechselspannung. Sie ist entsprechend den Europäischen Richtlinien doppeltschutzisoliert und kann thereof auch an Steckdosen ohne Erdungskabel angeschlossen werden.

Sicherheitshinweise

Lesen und beachten Sie diese Hinweise, bevor Sie das Gerät benutzen.

ZUSÄTZLICHE SICHERHEITSBESTIMMUNGEN

1. Wahrend des Betriebs einen Gehorschutz tragen.
2. Schutzvorrichtungen vor Inbetriebnahme überprüfen und nicht entfernen.

Die bewegliche Schutzhaube niemals im geöffneten Zustand verkeilen oder festklemen. Vor jeder Inbetriebnahme die bewegliche Schutzhaube auf einwandfrei Funktion überprüfen. Die Handkreissäge nicht verwenden, falls sich die bewegliche Schutzhaube nicht sofort über dem Sägeblatt schlieft. VORSICHT: Die bewegliche Schutzhaube kann beschädigt werden, wenn die Handkreissäge fallengallen wird, so daß sie sich danach u.U. nicht mehr vollständig schlieft.

1. Keine verbogenen oder gesprungenen Sageblätter verwenden.
2. Keine Sägeblätter aus Schnellarbeitsstahl verwenden.
3. Das Sägeblatt nicht durch freihtlichen Druck zum Stillstand bringen.
4. Nur scharfe Sägeblätter in sauberem Zustand verwenden.

Der Gebrauch scharfer Sägeblätter reduziert das Risiko eines Festsetzens der Handkreissäge und eines Rückschlags.

1. ACHTUNG: Niemals die Schneidefläche berühren. Niemals das Sägeblatt berühren. Nicht unter das Werkstück fassen, während das Sägeblatt lauft. Auf keinen Fall versuchen, abgesägte Teile zu entfernen, während das Sägeblatt lauft.

VORSICHT: Auch nach dem Ausschalten lauft das Sägeblatt noch eine Zeitlang weiter.

1. Groß Werkstücke abstützen.

Große Werkstücke müssen wie in Abb. A gezeigt in der Höhe des Schnittes abgestützt werden, um ein Einklemmen des Sägeblatts und einen Rückschlag möglichst zu vermeiden.

Wenn sich ein Aufsetzen der Handkreissäge auf das Werkstück beim Arbeitsen nicht vermeiden laßt, die Handkreissäge auf den größeren Teil des Werkstücks setzen und denkleineren Teil absagen.

Zur Vermeidung von Rückschlag große Werkstücke wie Bretter und Platten in der Nähdes Schnittes abstutzen.

Abb. A

Abb. B

Große Werkstücke nicht in großer Enternung vom Schnitt abstutzen.

1. Parallelanschlag verwenden.

Beim Längsschneiden immer einen Parallelanschlag oder eine Führungsschiene verwenden.

1. Rückschlag vermeiden.

Rückschlag tritt auf, wenn sich die Handkreissägechnell festsetzt und rückwärts auf den Bediener zurückgetrieben wird. Den Ein-/Aus-Schalter sofort loslassen, falls das Sägeblatt blockiert oder sich die Handkreissäge festsetzt. Nur scharfe Sägeblätter verwenden. Groß Werkstücke wie in Abb. A gezeigt abstützen. Beim Langsschneiden einen Parallelanschlag oder eine Führungsschiene verwenden. Die Handkreissäge nicht forcieren. Beim Arbeiten immer sorgsam vorgehen und die Kontrolle über das Werkzeug gehalten. Wahrend des Schnittes die Handkreissäge nicht vom Werkstück abheben, solange das Sägeblatt lauft.

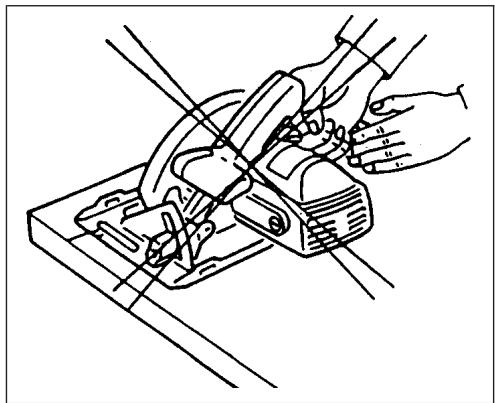

AUF KEINEN FALL a Hand oder Finger hinter die Handkreissäge bringen. Bei Auftreten eines Rückschlags konnte die Säge über die Hand zurückspringen, was zu schweren Verletzungen führen kann.

Abb. C

1. Bewegliche Schutzhaube. Die bewegliche Schutzhaube zum Zurückschwenken am Griff fassen.
2. Einstellungen. Vor Arbeitsbeginn sicherstellen, daß der Herbel der Tiefeneinstellung und die Knebelmuttern fest angezogen sind.
3. Bei der Montage nur passende Sägeblätter verwenden. Keine Sägeblätter mit falschem Bohrungsduchmesser einsetzen. Niemals defekte oder falsche Unterlegscheiben und Schrauben zur Montage von Sägeblättern verwenden.

4. Nagel vermeiden. Vor Arbeitsbeginn das Werkstück auf Nagel o.a. untersuchen und diese ggf. entfern.

5. Das Kabel von der Schnittbahn fernhalten und so legen, daß es sich nicht am Werkstück verfüngt. Beim Arbeitsen auf richtiges Halten der Handkreissäge, Abstützen des Werkstücks und eine Verlegung des Kabels außerhalb des Arbeitsbereichs achten.

WARNING:

Es ist von großer Wichtigkeit, das Werkstück richtig abzustützen und die Handkreissäge fest zu halten, damit die Kontrolle über das Werkzeug nicht verloren wird, was zu Verletzungen führen können. Abb. D zeigt das korrekte Halten der Handkreissäge.

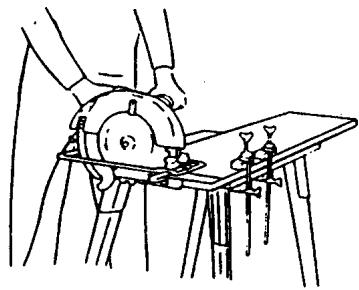

Vorschäftsmäßiges Halten der Handkreissäge. Abstützen des Werkstücks und Kabelverlegung.

Abb. D

1. Den breiteren Abschnitt der Grundplatte auf den abgestützten Teil des Werkstücks aufsetzen, nicht auf den Teil, der nach dem Schnitt herunterfällt.

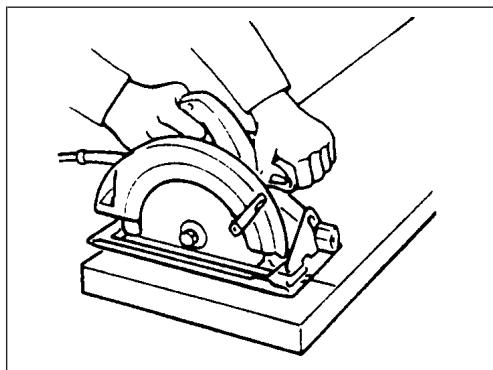

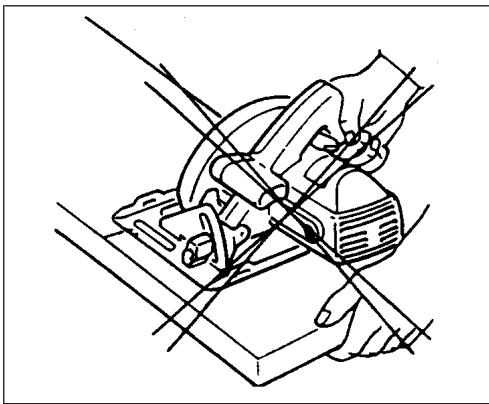

In den folgenden Beispielen zeigt Abb. E die RICHTIGE Methode, das Ende eines Bretts abzusagen, während Abb. F die FALSCHE Methode zeigt. Wenn das Werkstück sehr kurz oder Klein ist, muß es vor dem Sagen festgeklemmt werden. AUF KEINEN FALL KURZE WERKSTÜCKE VON HAND FESTHALTEN!

Abb. E

Abb. F

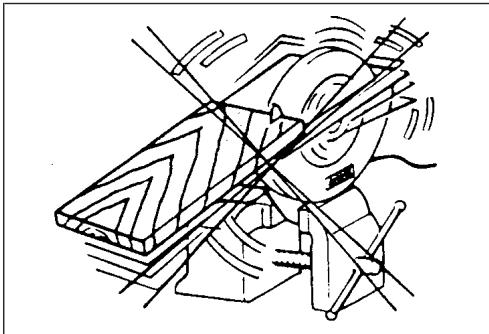

1. Die Handkreissäge auf keinen Fall in einen Schraubstock einspannen, um das Werkstück von unter zu sagen. Dies ist außerst gefährlich und kann schwere Unfälle und Verletzungen zur Folge haben.

Abb. G

1. Vor dem Absetzen der Handkreissäge nach beendetem Schneiden darauf auf achten, daß die untere Teleskop-Schutzhaube geschlossen und das Sägeblatt vollständig zum Stillstand gekommen ist.

DIESE HINWEISE SORGFÄLTIG AUFBEWAHEN.

Demontage bzw. Montage des Sägeblatts Folgende Sägeblätter sind für die Säge geeignet

Modell	max. Durch-messer	min. Durch-messer	Sägeblattstärke	Schnittbrette
5603R	165 mm	150 mm	1,6 mm oder weniger	1,9 mm oder mehr
5703R	190 mm	170 mm	1,6 mm oder weniger	1,9 mm oder mehr
5903R	235 mm	210 mm	1,7 mm oder weniger	2,1 mm oder mehr
5103R	270 mm	260 mm	1,8 mm oder weniger	2,2 mm oder mehr
5143R	355 mm	350 mm	2,3 mm oder weniger	2,7 mm oder mehr

Die Stärke des Spaltkeils beträgt 1,8 mm für Modell 5603R und 5703R oder 2,0 mm für Modell 5903R und 5103R oder 2,5 mm für Modell 5143R.

VORSICHT:

• Keine Sageblätter verwenden, die von der obigen Tabelle abweichen.
• Keine Sägeblätter verwenden, deren Sägeblattstärke dicker oder deren Schnittbreite kleiner als die Stärke des Spaltkeils ist.

Zum Demontieren des Sageblatts blockieren Sie die Spindel durch Drücken der Spindelarretierung und offen dann die Innensechskantschaube vollständig mit dem Inbusschluss. (Abb. 1)

Den äußeren Spannflansch entfern, die bewegliche Schutzhaube bis zum Anschlag zurückschwenken und das Sägeblatt entfern. (Abb. 2)

Zum Montieren des Sägeblatts wenden Sie das Demontageverfahren umgekehrt an. Montieren Sie Innenvlansch, Sägeblatt, Außenflansch und Innensechskantschraube in dieser Reihenfolge. Ziehen Sie die Innensechskantschraube bei vollständig hineingedrückter Spindelarretierung fest an. (Abb. 1 u. 3)

VORSICHT:

Das Säeblatt so einbauen, daß die Drehrichtung (durch Orientierungspfteil gekennzeichnet) des Säeblatts und der Handkreissäge übereinstimmt.
- Niemals die Spindelarretierung bei laufender Säger drücken.
- Für Demontage und Montage des Sägeblatts ausschließlich den Makita-Steckslüssel verwenden.

Einstellung des Spaltkeils (Abb. 4)

Zur Einstellung des Spaltkeils die Sechskant-schauba mit dem Steckschluss lösen, dann die Schutzhaube zusuckschenwenken. Den Spaltkeil so uber den beiden Vorsprüngen fur die in der Abbildung rechts gezeigten Einstellungen nach oben oder unten verstellen, daß der Abstand zwischen Spaltkeil und Sägeblatt erzielt wird.

VORSICHT:

Bei der Einstellung des Spaltkeils die folgenden Hinweise beachten:

Der Abstand zwischen der Innerrundung des Spaltkeils und dem Zahnkranz des Sägeblattes near 5mm nicht überschreiben.

Der unterste Punkt des Sägeblatt-Zahnkranzesarf nicht mehr als 5mm unter der Unterkante des Spaltkeils liegen.

Einstellung der Schnittiefe (Abb. 5)

Den Feststellhebel an der Tiefeneinstellung lösen und die Grundplatte nach oben oder unter verstellen. An der gewündten Schnittiefe die Grundplatte durch Festziehen des Hebels sichern.

VORSICHT:

Zum Sägen von dūnnen Werkstücken eine geringe Schnittiffe verwenden, um saubere, sichere Schnitte zu gewährleisten.
- Nach jeder Einstellung der Schnittiefe den Hebel gut festziehen.

Einstellung fur Schragschnitte (Abb. 6)

• Die Knebelmuttern vorn und hinter * 立 und die Handkreissäge in die gewünschte Richtung schwenken (0 - 45^) . Nach der Einstellung die Knebelmuttern wieder gut festziehen. (5603R, 5703R, 5903R, 5103R)
  Die vordere Knebelmutter losen und die Handkreissage in die gewünschte Richtung schwenken (0 - 60^) . Nach der Einstellung die vordere Knebelmutter wieder gut festziehen. (5143R)

Schnittlinie (5603R, 5703R) (Abb. 7)

Bei rechtwinkligen Schnitten kann die rechte Aussparung vorn an der Grundplatte als Hilfsmarkierung fur die Schnittlinie genutzt werden.

Bei 45^ -Schragschnitten die linke Aussparung verwenden.

Schnittskala (5903R, 5103R) (Abb.8)

Bei rechtwinkligen Schnitten die 0^ -Aussparung als Hilfsmarkierung für die Schnittlinie benutzen, bei 45^ -Schnitten die 45^ -Aussparung.

Schnittskala (5143R) (Abb. 9)

BeirechtwinkligenSchnitten die 0^ -Aussparungals Hilfsmarkierung fur die Schnittlinie benutzen,bei 30^ Schnitten the 30^ -Aussparung,bei 45^ -Schnitten die 45^ -Aussparung und bei 60^ -Schnitten die 60^ - Aussparung.

Ein- und Ausschalten (Abb. 10)

Eine Einschalsperre ist vorgesehen, um eine versehnliche Betätigung des Ein-/Aus-Schalters zu verhindern. Zum Einschalten die Einschalsperre und gleichzeitig den Ein-/Aus-Schalter drücken. Zum Ausschalten den Ein-/Aus-Schalter loslassen.

VORSICHT:

Vor dem Anschluß der Handkreissäge an das Stromnetz immer überprüfen, ob der Ein-/Ausschalter ordnungsgemäß Funktioniert und beim Loslassen wieder in die Ausgangsstellung (OFF) zurückspringt.

Betrieb (Abb.11)

Die Handkreissäge fest halten. Die Grundplatte so auf das zu saggende Werkstück setzen, daß das Sägeblatt nichts berührt. Danach die Handkreissäge einschalten und warten, bis das Sägeblatt seine volle Drehzahl erreicht hat.Jetzt die Handkreissäge einfach vorwärts über das Werkstück führen, horizontal halten und stetig vorwärts bewegen, bis der Schnitt komplett ist. Um saubere Schnitte zu erzielen, eine gerade Schnittlinie einhalten und die Handkreissäge mit gleichbleibender Geschwindigkeit vorwärts führen.

VORSICHT:

• Aus Sicherheitsgründen müssen alle Sägerarbeititen mit dem angebauten Spaltkeil ausgeführten werden, außer wenn die Handkreissäge nicht an der Kante eines Werkstücks, sondern an einer Stelle in der Mitte angesetzt wird.
• Das Sägeblatt nicht durch seitlichen Druck zum Stillstand bringen.

Parallelanschlag (Abb. 12 u. 13)

Der Parallelanschlag wird für Schnitte eingesetzt, die exakt parallel zur Werkstückkante verlaufen. Dazu den Parallelanschlag einfach gegen die Werkstückkante schiben und mit den Schrauben vorn an der Grundplatte sichern. Außen dem konnen mit Hilfe des Parallelanschlags wiederholte Schnitte in gleichbleibendem Abstand ausgeführrt werden.

Absaugstutzen (Abb. 14, 15 u. 16)

(zum Anschluß eines Absauggerätes)

Für saubere Sägerarbeiten kann ein Absauggerät an die Handkreissäge angeschlossen werden. Den Absaugstutzen mit der Schraube an der Handkreissäge befestigen, dann den Schlauch des Absauggerätes an den Absaugstuten anschließen.

WARTUNG

VORSICHT:

Vor Arbeitsen an der Handkreissäge vergewissem Siesich, daß der Schalter in der Position OFF und der Netzstecker gezogen ist.

Zur Gewährleistung der Produktssicherheit und zuverläigkeit sind Reparaturen, Wartungsarbeiten und Einstellungen von einer Makita-Service-Station auszufahren.

ITALIANO

Nome delle parti

Strömbrystarens Funktion (Fig. 10)

CE-KONFORMITÄTSERKLÄRUNG

Hiermit erklart der Unterzeichnete, Yasuhiko Kanzaki, Bevollmächtigter von Makita Corporation, 3-11-8 Sumiyoshi-Cho, Anjo, Aichi, 446 Japan, daß ceses von der Firma Makita Corporation in Japan hergestellte Produkt

(Serien-Nr.: Serienproduktion)

gemäß den Ratsdirektiven 73/23/EWG, 89/336/EWG und 98/37/EG mit den folgenden Normen bzw.

Normendokumenten übereinstimmen:

EN61029, EN55014, EN61000*.

ITALIANO

• gultig ab 1. Januar 2001

*1 de enero de 2001

Yasuhiko Kanzaki

CE 95

Director

Aministratore

Director

Director

Direktor

Director

MAKITA INTERNATIONAL EUROPE LTD.

(Lobenummer:serieproduktion)

fremstilf at Makita Corporation i Japan, er i overensstemmelse med de falgende standarder aller normsaettende dokumenter,

EN61029, EN55014, EN61000*

i overensstemmelse med Radets Direktiver 73/23/EEC, 89/336/EEC og 98/37/EC.

*1. januar 2001

SUOMI

VAKUUTUS EC-VASTAAUVUDESTA

Gerausch- und Vibrationsentwicklung des Modells 5103R

Die typischen A-bewerteten Geräuschpegel betragen:

Schalldruckpegel: 94 dB (A)

Schalleistungspegel: 107 dB (A)

— Gehorschutz tragen. —

Der gewichtete Effektivwert der Beschleunigung beträgt nicht mehr als 2,5m / s^2

ITALIANO

Gerausch- und Vibrationsentwicklung des Modells 5143R

Die typischen A-bewerteten Gerauschpegel betragen:

Schalldruckpegel: 94 dB (A)

Schalleistungspegel: 107 dB (A)

— Gehorschutz tragen.

Der gewichtete Effektivwert der Beschleunigung beträgt nicht mehr als 2,5 m/s².
