MODE D'EMPLOI 5903RK MAKITA

Boulon à tête à six pans (Pour le réglage du couteau à riveter)

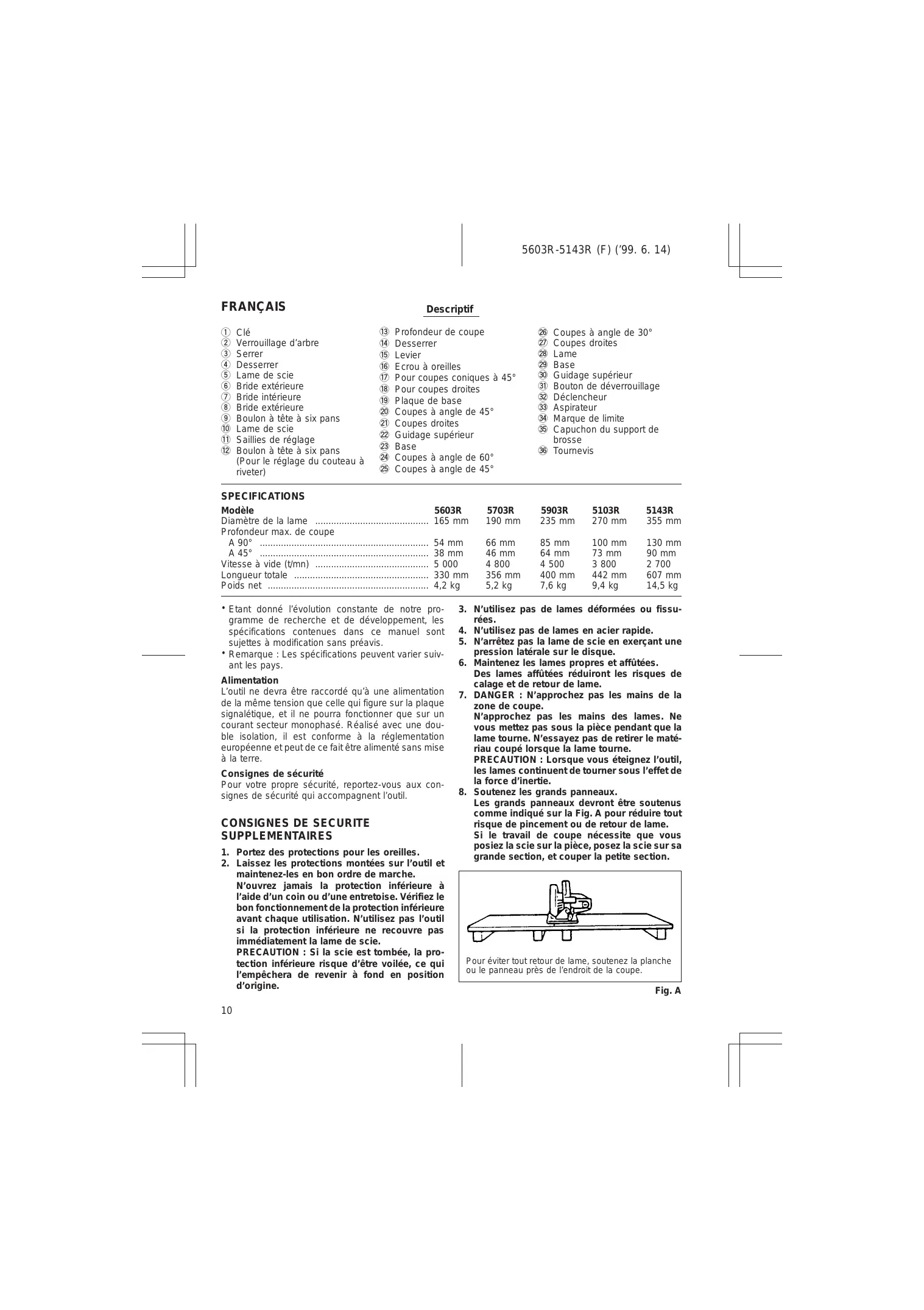

Descriptif e r t y u i o p a s d f g

Pour coupes coniques à 45° Pour coupes droites Plaque de base Coupes à angle de 45° Coupes droites Guidage supérieur Base Coupes à angle de 60° Coupes à angle de 45°

; z x c v b Diamètre de la lame Profondeur max. de coupe A 90° A 45° Vitesse à vide (t/mn) Longueur totale L’outil ne devra être raccordé qu’à une alimentation de la même tension que celle qui figure sur la plaque signalétique, et il ne pourra fonctionner que sur un courant secteur monophasé. Réalisé avec une double isolation, il est conforme à la réglementation européenne et peut de ce fait être alimenté sans mise à la terre. Consignes de sécurité Pour votre propre sécurité, reportez-vous aux consignes de sécurité qui accompagnent l’outil.

CONSIGNES DE SECURITE SUPPLEMENTAIRES

1. Portez des protections pour les oreilles. 2. Laissez les protections montées sur l’outil et maintenez-les en bon ordre de marche. N’ouvrez jamais la protection inférieure à l’aide d’un coin ou d’une entretoise. Vérifiez le bon fonctionnement de la protection inférieure avant chaque utilisation. N’utilisez pas l’outil si la protection inférieure ne recouvre pas immédiatement la lame de scie. PRECAUTION : Si la scie est tombée, la protection inférieure risque d’être voilée, ce qui l’empêchera de revenir à fond en position d’origine.

3. N’utilisez pas de lames déformées ou fissurées.

4. N’utilisez pas de lames en acier rapide. 5. N’arrêtez pas la lame de scie en exerçant une pression latérale sur le disque. 6. Maintenez les lames propres et affûtées. Des lames affûtées réduiront les risques de calage et de retour de lame. 7. DANGER : N’approchez pas les mains de la zone de coupe. N’approchez pas les mains des lames. Ne vous mettez pas sous la pièce pendant que la lame tourne. N’essayez pas de retirer le matériau coupé lorsque la lame tourne. PRECAUTION : Lorsque vous éteignez l’outil, les lames continuent de tourner sous l’effet de la force d’inertie. 8. Soutenez les grands panneaux. Les grands panneaux devront être soutenus comme indiqué sur la Fig. A pour réduire tout risque de pincement ou de retour de lame. Si le travail de coupe nécessite que vous posiez la scie sur la pièce, posez la scie sur sa grande section, et couper la petite section.

Pour éviter tout retour de lame, soutenez la planche ou le panneau près de l’endroit de la coupe.

10. Protégez-vous contre les retours de lame. Les retours de lame se produisent lorsque la scie cale brusquement et qu’elle recule vers l’opérateur. Si la lame se grippe ou qu’elle cale, relâchez immédiatement le déclencheur. Maintenez les lames bien affûtées. Soutenez les grands panneaux comme indiqué à la Fig. A. Pour effectuer une refente, utilisez une barrière ou un guidage de bord droit. Ne forcez pas l’outil. Restez en alerte de façon à bien garder le contrôle de l’outil. Ne retirez pas la scie de la pièce pendant la coupe, alors que la lame est en train de tourner. Ne mettez JAMAIS la main ou les doigts derrière la scie. En cas de retour de lame, la scie pourrait facilement faire un bond en arrière sur votre main, et vous pourriez gravement vous blesser.

13. Pour le montage, utilisez exclusivement les lames spécifiées. N’utilisez pas de lames ayant des diamètres d’orifice incorrects. N’utilisez jamais de rondelles ou de boulons de lame défectueux ou incorrects.

14. Evitez de couper des clous. Retirez les clous du bois avant de commencer la coupe. 15. Quand vous utilisez la scie, maintenez le cordon éloigné de la zone de coupe et placez-le de façon qu’il ne soit pas coincé sur la pièce pendant la coupe. Pendant le travail, assurez-vous une bonne tenue en main de l’outil, un bon support pour la pièce, et faites passer le cordon d’alimentation loin de la zone de travail. AVERTISSEMENT : Il est important de soutenir la pièce correctement et de tenir la scie bien en main pour éviter toute perte de contrôle susceptible de provoquer des blessures. La Fig. D donne un exemple type de tenue en main de la scie.

Exemple type d’une bonne tenue en main, d’un bon support de pièce et d’un bon acheminement du cordon d’alimentation.

Fig. D 16. Placez la partie large de la base de la scie sur une partie de pièce solidement soutenue, et non sur la section qui tombera après la coupe. A titre d’exemples, la Fig. E montre la façon CORRECTE de couper l’extrémité d’une planche, alors que la Fig. F montre CE QU’IL NE FAUT PAS FAIRE. Si la pièce est trop courte ou trop petite, fixez-la sur un socle. N’ESSAYEZ PAS DE COUPER DES PIECES COURTES A LA MAIN!

11. Protection inférieure. Relevez la protection inférieure avec la poignée de rétraction. 12. Réglages. Avant de procéder à la coupe, vérifiez que les réglages de profondeur et d’angle sont bien fixés à fond.

Pour retirer la lame de scie, appuyez à fond sur le verrouillage d’arbre pour empêcher l’arbre de tourner, puis desserrez le boulon à tête à six pans à l’aide de la clé hexagonale. (Fig. 1)

• N’utilisez pas de lames de scie qui ne respectent pas les caractéristiques spécifiées dans ces instructions. • N’utilisez pas de lames de scie dont le disque est plus épais ou dont l’ensemble est plus petit que l’épaisseur du couteau à riveter.

Puis, retirez la bride extérieure, soulevez le couvercle de sécurité au maximum et retirez la lame de scie.

• Vérifiez que les dents de la lame sont bien dirigées dans le même sens que le sens de rotation de l’outil

(la flèche de la lame doit être dirigée dans le même sens que la flèche de l’outil). • N’appuyez jamais sur le verrouillage d’arbre pendant que la scie fonctionne. • Pour retirer ou installer la lame, utilisez exclusivement la clé à douille Makita.

Réglage du couteau à riveter (Fig. 4)

Pour régler le couteau à riveter, desserrez le boulon à tête à six pans à l’aide de la clé à douille, puis soulevez le couvercle de sécurité. Déplacez le couteau à riveter vers le haut ou vers le bas sur les deux saillies pour obtenir les réglages indiqués sur le schéma, de façon à régler le jeu voulu entre le couteau à riveter et la lame de scie. PRECAUTION : Vérifiez que le couteau à riveter est réglé de telle sorte que : La distance entre le couteau à riveter et le bord denté de la lame de scie ne dépasse pas 5 mm. Le bord denté ne dépasse pas le bord inférieur du couteau à riveter de plus de 5 mm.

Réglage de la profondeur de coupe (Fig. 5)

Desserrez le levier situé sur le guidage de profondeur et déplacez la base vers le haut ou vers le bas. A la profondeur de coupe voulue, fixez la base en resserrant le levier. PRECAUTION : • Avec des pièces minces, utilisez une faible profondeur de coupe de façon à obtenir des coupes plus nettes et en toute sécurité. • Lorsque le règlage de la profondeur de coupe est terminé, resserrez toujours le levier à fond.

Réglage pour coupes coniques (Fig. 6)

• Desserrez les écrous à oreille sur le devant et sur l’arrière, et inclinez l’outil à l’angle de coupe voulu (0 – 45°). Lorsque le réglage est terminé, resserrez les écrous à oreille à fond sur le devant et sur l’arrière. (5603R, 5703R, 5903R, 5103R) • Desserrez l’écrou à oreille sur le devant et inclinez l’outil à l’angle de coupe voulu (0 – 60°). Lorsque le réglage est terminé, resserrez à fond l’écrou à oreille sur le devant. (5143R)

Guidage supérieur (5903R, 5103R) (Fig. 8)

Alignez la ligne de visée sur le cran 0° pour une coupe droite, ou sur le cran 45° pour une coupe à angle de 45°.

Guidage supérieur (5143R) (Fig. 9)

Alignez la ligne de visée sur le cran 0° pour une coupe droite, sur le cran 30° pour une coupe à angle de 30°, sur le cran 45° pour une coupe à angle de 45°, ou sur le cran 60° pour une coupe à angle de 60°.

Utilisation du déclencheur (Fig. 10)

Pour empêcher que le déclencheur ne soit actionné par mégarde, l’outil possède un bouton de déverrouillage. Pour mettre l’outil en marche, appuyez sur le bouton de déverrouillage et tirez sur le déclencheur. Relâchez le déclencheur pour arrêter l’outil. PRECAUTION : • Avant de brancher l’outil dans la prise secteur, vérifiez toujours que le déclencheur fonctionne correctement et qu’il revient en position d’arrêt (‘‘OFF’’) quand vous le relâchez.

Fonctionnement (Fig. 11)

Tenez l’outil fermement. Disposez la plaque de base sur la pièce à couper sans que la lame n’entre en contact avec la pièce. Puis, mettez l’outil en marche et attendez que la lame ait atteint sa vitesse maximale. Vous n’avez plus qu’à faire glisser l’outil sur la surface de la pièce, en le maintenant bien à plat et en avançant lentement jusqu’à ce que le sciage soit terminé. Pour obtenir des coupes nettes, maintenez votre ligne de coupe droite et déplacez l’outil à une vitesse uniforme. PRECAUTION : • Le couteau à riveter devra toujours être utilisé, sauf en cas de plongée au milieu de la pièce. • N’arrêtez pas la lame de scie en exerçant une pression latérale sur le disque.

Règle parallèle (Fig. 12 et 13)

La règle parallèle est pratique car elle vous permet d’effectuer des coupes d’une extrême précision. Vous n’avez qu’à amener la règle parallèle tout contre le bord de la pièce et à la fixer dans cette position à l’aide de la vis sur le devant de la base. Elle permet également d’effectuer des coupes répétées de largeur uniforme.

Ensemble de joint (Fig. 14, 15 et 16)

(pour le raccordement d’un aspirateur) Pour effectuer des coupes propres, raccordez un aspirateur à l’outil. Fixez le joint sur l’outil à l’aide de la vis. Puis, raccordez le tuyau d’aspirateur au joint.

Visée (5603R, 5703R) (Fig. 7)

Pour les coupes droites, alignez le cran droit, situé sur le devant de la base, sur la ligne de coupe de la pièce. Pour les coupes coniques de 45°, alignez-y le cran gauche.

être effectués par le Centre d’Entretien Makita.

Cortes en ángulo de 30°

Cortes rectos Hoja Base PRECAUCIÓN: Si se cae la sierra tal vez se doble la protección inferior, evitando que ésta pueda retornar completamente. 3. No utilice hojas deformadas o agrietadas. 4. No utilice hojas de acero de gran velocidad de corte. 5. No pare las hojas de sierra ejerciendo una presión lateral sobre ellas.

Los paneles grandes deben ser apoyados como se muestra en la Fig. A para minimizar el riesgo de que la hoja quede atrapada y se produzcan tensiones de retroceso.

Cuando la operación de corte requiera apoyar la sierra en la pieza de trabajo, la sierra deberá apoyarse en la parte más grande y deberá cortarse la pieza más pequeña.

Para evitar tensiones de retroceso, apoye el tablero o el panel cerca del punto de corte.

Fig. A NUNCA ponga sus manos o sus dedos detrás de la sierra. Si se produce tensión de retroceso, la sierra podrá saltar fácilmente hacia atrás sobre su mano, causándole, probablemente, una herida grave.

14. Evite cortar clavos. Antes de cortar, inspeccione y quite todos los clavos que pueda tener la madera.

15. Cuando utilice la sierra, mantenga el cable alejado del área de corte y póngalo de forma que no quede atrapado en la pieza de trabajo durante la operación de corte. Trabaje con un apoyo apropiado para las manos y para la pieza de trabajo, y ponga el cable alejado del área de trabajo. ADVERTENCIA: Es importante apoyar correctamente la pieza de trabajo y sujetar firmemente la sierra para no perder su control, lo que podría causar heridas personales. La Fig. D muestra un ejemplo típico de cómo apoyar la sierra.

Una ilustración típica de un apoyo apropiado para las manos y para la pieza de trabajo, y de una colocación adecuada del cable de alimentación.

CORRECTA de cortar el extremo de un tablero, y la Fig. F la forma INCORRECTA de cortarlo. Si la pieza de trabajo es corta o pequeña, sujétela. ¡NO INTENTE SUJETAR LAS PIEZAS PEQUENAS CON LAS MANOS!

• Utilice solamente la llave de tubo Makita para extraer o instalar la hoja.

5603R-5143R (Sp) (’99. 6. 14)

Asegúrese de que la lámina de seguridad esté ajustada de forma que: La distancia entre la lámina de seguridad y el borde dentado de la hoja de sierra no sea superior a 5 mm. El borde dentado no sobresalga más de 5 mm del borde inferior de la lámina de seguridad.

Ajuste de la profundidad de corte (Fig. 5)

Afloje la palanca de la guía de profundidad y mueva la base hacia arriba y hacia abajo. En la profundidad de corte deseada, fije la base apretando la palanca. PRECAUCIÓN: • Utilice una profundidad de corte grande cuando corte piezas finas, para que los cortes sean más claros y seguros. • Apriete firmemente siempre la palanca después de ajustar la profundidad de corte.

Ajuste de cortes en bisel (Fig. 6)

• Afloje las tuercas de mariposa en la parte frontal y posterior e incline la herramienta en el ángulo deseado para efectuar los cortes en bisel (0 – 45°). Apriete firmemente las tuercas de mariposa en la parte frontal y posterior después de haber hecho los ajustes. (5603R, 5703R, 5903R, 5103R) • Afloje la tuerca de mariposa en la parte frontal e incline la herramienta en el ángulo deseado para efectuar los cortes en bisel (0 – 60°). Apriete firmemente la tuerca de mariposa en la parte frontal después de haber hecho los ajustes. (5143R)

• Antes de enchufar la herramienta, compruebe siempre que el accionador funcione correctamente y vuelva a la posición ‘‘OFF’’ cuando se deje libre. Para cortes en bisel de 45°, alinee la marca izquierda con la línea de corte.

Guía superior (5903R, 5103R) (Fig. 8)

Alinee su línea de corte con la marca de 0° para hacer cortes rectos o con la marca de 45° para hacer cortes con un ángulo de 45°.

Alinee su línea de corte con la marca de 0° para hacer cortes rectos, con la marca de 30° para hacer cortes con un ángulo de 30°, con la marca de 45° para hacer cortes con un ángulo de 45° o con la marca de 60° para hacer cortes con un ángulo de 60°.

Acción de conmutación (Fig. 10)

Para evitar que el accionador sea pulsado por accidente se ha suministrado un botón de bloqueo. Para arrancar la herramienta, presione el botón de bloqueo y pulse el accionador. Para que se pare la herramienta, deje libre el accionador.
