Danke, dass Sie das 880GMA-E53 Serie (MS-7623 v4.x) Micro-ATX Mainboard gewählt haben. Das 880GMA-E53 Serie basiert auf dem AMD® 880G & SB710 Chips undermannlich so ein optimales und effizientes System. Entworfen, um den hochentwickelten AMD® AM3 Prozessor, das 880GMA-E53 Serie die ideale Lösung zum Aufbau eines professionellen Hochleistungsdesktopsysystems dar.

Layout

SPEZIFIKATIONEN

Prozessoren

AMD® Phenomill/ Phenom/ Althon II/ Althon/ Sempron Prozessoren für Sockel AM3.

(Weitere CPU Informationen finden Sie unter http://www.msi.com/index.php?func=cpuform2)

HyperTransport

• Unterstutz Hyper Transport(HT) 3.0 Technologie

Chipsatz

North-Bridge: AMD® 880G Chipsat
South-Bridge: AMD® SB710 Chipsatz

Spelicher

DDR3 800/1066/1333/1600*(OC)SDRAM(max.16GB)
- Unterstützung die Modus Dual-Kanal) (Weitere Informationen zu kompatiblen Speichermodulen finden Sie unter http://www.msi.com/index.php?func testreport)

LAN

• Unterstutz LAN 10/100/1000 Fast Ethernet über Realtek® RTL8111E

Audio

Onboard Soundchip Realtek® ALC892
8-Kanal Audio-Ausgang mit "Jack Sensing"
Erfüllt die Azalia Spezifikationen

IDE

1 IDE Anschluss über AMD® SB710
- Unterstützung die Betriebmodi Ultra DMA 33/66/100, PIO & Bus Mastering

SATA

6 SATA 3Gb/s Anschluse über AMD® SB710 (SATA1~6)
2 SATA 6Gb/s Anschlüsse über Marvell® SE9128 (SATA7~8)

Diskette

1 Disketten Anschluss
- Unterstützung 1 Diskettenlaufwerk mit 360 KB, 720 KB, 1,2 MB, 1,44 MB und 2,88 MB

Anschlusse

Hintere Ein-/ und Ausgänge

• 1 optischer S/PDIF-Ausgang
• 1 PS/2 Maus/ Tastaturanschluss
• 1 VGA Anschluss
• 1 DVI-D Anschluss
• 1 HDMI Anschluss
• 1 IEEE 1394 Anschluss
• 4 USB 2.0 Anschlüsse
• 2 USB 3.0 Anschlüsse
• 1 LAN Buchse
• 6 Audiobuchsen

On-Board Stiftleiste

-1 Parallele Schnittstelle
- 3 USB 2.0 Stiftleisten
- 1 IEEE 1394 Stiftleiste
- 1 Serieller Anschluss
- 1 SPDIF-Ausgang Stiftleiste
- 1 Audio Stiftleiste für Gehäuse Audio Ein-/Ausgänge
- 1 Gehäusekontaktschalter
- 1 CD-Stiftleiste für Audio Eingang
- 1 TPM Schnittstelle
- 1OC Schalter

Stockplatz

1 PCIE x16-Steckplatz
2 PCIE x1-Steckplatze
1 PCI-Steckplatz, understands 3,3V/5V PCI Bus Interface

Form Faktor

Micro-ATX (24,4cm X 24,4 cm)

Montage

8 Montagebohrungen

(Wenn Sie für Bestellungen von Zubehor Teilennummern bereits, finden Sie diese auf unserer Produkteinte unter http://www.msi.com/index.php)

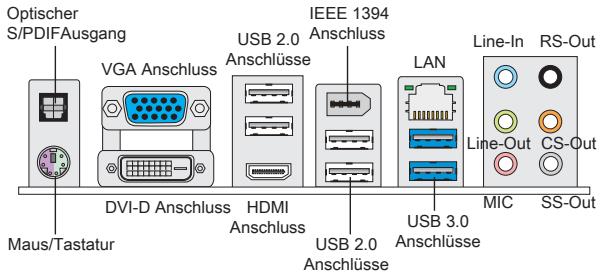

HINTERES ANSCHLUSSPANEL

Das hintere Anschlusspanel verfügt über folgende Anschlüsse:

HARDWARE SETUP

CPU & Kühler Einbau für Sockel AM3

Wenn Sie die CPU einbauern, stellen Sieitte sicher, dass Sie auf der CPU einen Kuhler anbringen, um Überhitzung zu vermeiden. Vergessen Sie nicht, etwas Siliziumwärmeleitpaste auf die CPU aufzutragen, bevor Sie den Prozessorkuhler installmenten, um eine Ableitung der Hitze zu erzielen.

Die Obserseite der AM3 CPU.

Vergessen Sie nicht, etwas Siliziumwärmeleitpaste auf die CPU auf zur ragen, um eine Ableitung der Hitze zu erzielen.

der goldenen Pfeil

Folgen Sie den Schritten unter, um die CPU und den Kühler ordnungsgemäß zu installieren. Ein fehler-hafter Einbau führt zu Schäden an der CPU und dem Mainboard.

1. Ziehen Sie den Hebel keinlich seitlich vom Sockel weg, haben Sie ein danach bis zu einem Winkel von ca. 90^ an.
2. Machen Sie den goldenen Pfeil auf der CPU ausfindig. Die CPU passst nur in der korrekten Ausrichtung. Setzen Sie die CPU in den Sockel.
3. Ist die CPU korrekt installiert, sollenen die Pins an der Unterseite vollständig versenk und nicht mehr sightbar sein. Beachten Sieitte, dass jeder Abweichung von der wichtigen Vorgehenswiese beim Einbau Ihr Mainboard dauerhaft beschädigen kann.
4. Drucken Sie die CPU fest in den Sockel und drucken Sie den Heibel wieder nach unten bis in seine Ursprungsstellung. Da die CPU während des Schließen des Hebels dazu neigt, sich zu bewegen, sichern Sie dieseitte während des Vorgangs durch permanenten Fingerdruck von oben, um sicherzustellen, dass die CPU richtig und vollständig im Sockel sitzt.
5. Setzen Sie den Kühler auf die Kühlerhalterung und hacken Sie zuerst ein Ende des Kühlers an dem Modul fest.
6. Dann drücken Sie das andere Ende des Bügels herunter, um den Kühler auf der Kühlerhalterung zu fixieren. Anschließlich ziehen Sie den Sicherungshebel an der Seite fest.
7. Drucken Sie den Sicherungshebel.
8. Verbinden Sie das Stromkabel des CPU Lufters mit dem Anschluss auf dem Mainboard.

WICHTIG

• Die Fotos des Mainboard in thisem Abschnitt dielen nur Demonstrationszwecken im Zusammenhang mit dem Kühlereinbau beim Sockel AM3. Die Erscheinung Ihres Mainboards kann in Abhängigkeit vom Modell abweichen.
• Es besteht Verletzungsgefahr, wenn Sie den Sicherungshaken vom Sicherungsbolzen trennen. Sobald der Sicherungshaken gelöst wird, schnell't der Sicherungshaken sofort zurück.

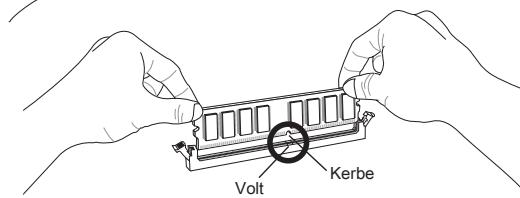

Vorphensweise beim Einbau von Speicher Modulen

1. Die Speichermodule haben nur eine Kerbe in der Mitte des Moduls. Sie passen nur in einer Richtung in den Sockel.
2. Stecken Sie das Arbeitsspeichermodul senkrecht in den DIMM-Steckplatz ein, dann drücken Sie hin hinein, bis die goldenen Kontakte tief im Sockel sitzen. Wenn das Speichermodule richtig im DIMM Steckplatz eingesetzt wird, konnen Sie den goldenen Finger kaum sehen.
3. Die Plastiklammern an den Seiten des DIMM-Steckplatz schreiben sich automatisch.

WICHTIG

• Stellen Sie im Zweikanalbetrieb bereits richer, dass Sie Module des gleichen Typs und identischer Speicherdichte in den DIMM Slots entsprechender Kanäle verwenden.
• Um einen sicheren Systemstart zu gewährleisten, bestücken Sie immer DIMM 1 zuerst.

ATX 24-poliger Stromanschluss: JPWR1

Hier können Sie ein ATX 24-Pin Netzeil anschließen. Wenn Sie die Verbindung herstellen, stellen Sie safer, dass der Stecker in der korrekten Ausrichtung eingesteckt wird und die Pins ausgerichtet sind. Drücken Sie dann den Netzeilsteck- er fest in den Steckersockel.

ATX 4-poliger Stromanschluss: JPWR2

Dieser 4-poliger Stromanschluss wird verwendet, um die CPU mit Strom zu versorgen.

WICHTIG

Stellen Sie die Verbindung aller drei Anschlüsse mit einem angemessenem ATX Netzeil sich, um den stabilen Betrieb des Mainboards safer zu stellen.

Anschluss des Diskettenlaufwerks: FDD1

Der Anschluss untersucht a Diskettenlaufwerke mit 360KB, 720KB, 1,2MB, 1,44MB oder 2,88MB Kapazität.

IDE Anschluss: IDE1

Anschluss konnen bis zu IDE Festplatten, optical Diskettenlaufwerke und andere Geräte angeschlossen werden.

WICHTIG

Verbinden Sie zwei Lauferwerke über ein Kabel, müssen Sie das zweite Laufwerk im Slave-Modus konfigurierten, indem Sie entsprechend den Jumper setzen. Entnehmen Sie bereits die Anweisungen zum Setzen des Jumpers der Dokumentation der Festplatte, die der Festplattenhersteller zur Verfügung stehen.

Serial ATA Anschluss: SATA1 ~ 8

Der Anschluss ist ein hoch-Geschwindigkeit Schmittstelle der Serial ATA. An jeder connector can Anschluss kann eine Serial ATA Anschluss angeschlossen werden.

WICHTIG

Biete falten Sie das Serial ATA Kabel nicht in einem Winkel von 90 Grad. da this zu Datenverlusten während der Datenübertragung führt.

Stromanschlüsse für Lüfter: CPUFAN, SYSFAN1, SYSFAN2

Die Netzteillüfter Anschlüsse unterstützen aktive Systemlüfter mit +12V . Wenn Sie den Stecker mit dem Anschluss verbinden, sollenen Sie immer darauf achen, dass der rote Draht der positive Pol ist und mit +12V verbunden werden sollente, der Schwarze Draht ist der Erdkontakt und sollte mit GND verbunden werden. Besitzt Ihr Mainboard einen Chipsatz zur Überwachung der Systemhardware und Steuerung der Lüfter, dann brauchen Sie einen speziellen Lüfter mit Tacho, um diese Funktion zu nutzen.

S/PDIF-Ausgang:JSP1

Die SPDIF (Sony & Philips Digital Interconnect Format) Schnittstelle wird für die Übertragung digitaler Audiodaten verwendet.

CD-Eingang: JCD1

Dieser Anschluss wird für externen Audioeingang zur Verfügung gestellt.

Frontpanel Anschlisse: JFP1, JFP2

Die Anschlüsse für das Frontpanel dienen zum Anschluss der Schalter und LEDs des Frontpaneels. JFP1 erfüllt die Anforderungen des Intel® Front Panel I/O Connectivity Design Guide.

Serieller Anschluss: JCOM1

Es handelt sich um eine 16550A Kommunikationsschnittstelle, die 16 Bytes FIFOs senden/empfängt. Hier{lösst sich eine serielle Maus oder andere serielle Geräte direkt anschließen.

Audioanschluss des Frontpanels: JAUD1

Der Audio Frontanschluss ermitteligt den Anschluss von Audioein- und -ausgangen eines Frontpanels. Der Anschluss entspricht den Richtlinien des Intel® Front Panel I/O Connectivity Design Guide.

USB Frontanschluss: JUSB1, JUSB2, JUSB3

Der Anschluss entspricht den Richtlinien des Intel® Front Panel I/O Connectivity Design Guide, und ist bestens geeignet, Hochgeschwindigkeits-USB- Peripheriererge anzuschreiben, wie z.B. USB Festplattenlaufwerke, Digitalk cameras, MP3-Player, Drucker, Modems und ähnliches.

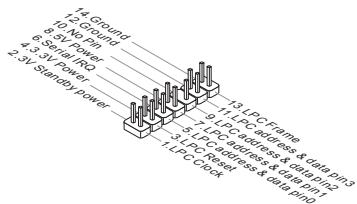

TPM Modul Anschluss: JTPM1

Dieser Anschluss wird für das optionale TPM Modul (Trusted Platform Module) verwendt. Weitere Informationen über den Einsatz des optionalen TPM Modules entnehmer Sieitte dem TPM Plattform Handbuch.

Gehäusekontaktanschluss: JCI1

Dieser Anschluss wird mit einem Kontaktschalter verbunden. Wir das Gehäuse geöffnet, wird der Schalter geschlossen und das System zeichnet dies auf und gibt auf dem Bildschirm eine Warnung aus. Um die Warnmeldung zulöschen, muss das BIOS aufgerufen und die Aufzeinnung gelöscht werden.

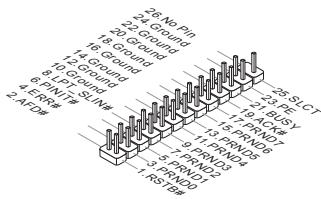

Parallele Schnittstelle: JLPT1

Die folgende Stifleiste unterstützt den Betrieb von Endgeräten (Parallele Schnittstelle) über ein optional erhältliches Bracket. Der Anschluss (Parallel Port) unterstützen die Betriebsmodi EPP (Enhanced Parallel Port) und ECP (Extended Capabilities Port).

IEEE1394 Anschluss: J1394_1

Dieser Anschluss erlaubt ihren, die Vorrichtung IEEE1394 über ein externes IEEE1394 Slotblech anzuschreiben.

Stockbrücke zur CMOS- Lösung: JBAT1

Der Onboard CMOS Speicher (RAM) wird über eine zusätzliche Betterie mit Strom entsorgt, um die Daten der Systemkconfiguration zu speichern. Er ermöglich es dem Betriebssystem, mit jedem Einschalten automatisch hochzufahren. Wenn Sie die Systemkconfiguration löschen wollen, müssen Sie die Steckbrücke für kurze Zeit umsetzen (Löschen Daten).

Halten Daten
Loschen Daten

WICHTIG

Sie können den CMOSlöschen, indem Sie die Pins 2-3 verbinden, während das System ausgeschaltet ist. Kehren Sie danach zur Pinposition 1-2 zurrück. Löschen Sie den CMOS nicht, solange das System angeschaltet ist, dies wurde das Mainboard beschädigten.

Übertaktung FSB Schalter: OC_SW1

Mit der Änderung der Schalter kann der FSB-Takt erhöht werden. Folgen Sie den Anweisungen, um FSB einzustellen.

Standardwerte

Erhöhen der FSB-Geschwindigkeit um 10%

Erhöhen der FSB-Geschwindigkeit um 15%

LED1

Erhöhen der FSB-Geschwindigkeit um 20%

WICHTIG

• Stellen Sieitte sichere, dass der PC ausgeschalteit ist, bevor sie die Schalter und FSB Werte温和en.
• Wenn die Hardwareübertakung zu der Systemunbestandigkeit oder dem Abstruz während der Aufladung führt, stellen Sieitte den Schalter im Standarddeinstellung.

APS LED Statusanzeige:LED1

These APS (Active Phase Switching) LEDs zeigen den gegwartigen CPU Strömphase Modus an. Lesen Sie die folgenden Anweisungen.

Ein	Die LED leuchtet, wenn CPU in der Phase 3 Power-Modus.
Aus	Die LED aus ist, wenn CPU in der Phase 1 Power-Modus.

PCIE-Steckplatz

Der PCIE-Steckplatz unterstützt eine Erweiterungskarte mit der PCIE-Schnittstelle.

PCIE 2.0 x16-Steckplatz
PCIE x1-Steckplatz

PCI-Steckplatz

Der PCI-Steckplatz kann LAN-Karten, SCSI-Karten, USB-Karten und sonstige Zusatzkarten aufnahmen, die mit den PCI-Spezifikationen konform sind.

WICHTIG

Achten Sie darauf, dass Sie zuerst das Netzkabel aus der Steckdose hersausziehen, bevor Sie eine Erweiterungskarte installieren oder öffnen. Denken Sieitte auch daran die Dokumentation der Erweiterungskarte zu setzen, um notwendige Hardware- oder Softwareeinstellungen für die Erweiterungskarte wie z.B. Jumper-, Schalter- oder BIOS-Einstellungen vorzunehmen.

PCI-Unterbrechungsanforderungs-Routing

Eine IRQ (Interrupt Request; Unterbrechungsanforderung)-Leitung ist eine Hardwarereleitung, über die ein Gerät Unterbrechungssignale zu dem Mikroprozessor schicken kann. Die PCI IRQ-Pole werden in der Regel mit dem PCI-Bus-Polen wie folgt verbunden:

Folge Stockplatz	1	2	3	4
PCI 1	INT A#	INT B#	INT C#	INT D#

BIOS SETUP

Nach dem Einschalten beginnigt der Computer den POST (Power On Self Test - Selfüberprüfung nach Anschalten). Sobald die Meldung unter escheint, drücken Sie die Taste < F2> oder < DEL> , um das Setup aufzurufen.

(ENTF drücken, um das Einstellungenprogramm zu öffnen)

Sollten Sie die Taste nicht rechtzeitig gedrückt haben und somit den Start des BIOS verpasst haben, starten Sieitte Ihr System neu. Entweder drucken Sie dazu den "Power On / Anschalter" oder den "Reset" Knopf. Alternativ betätigten Sie die Tastenkombination Ctrl>, Alt> und , um einen Neustart zu erzwingen.

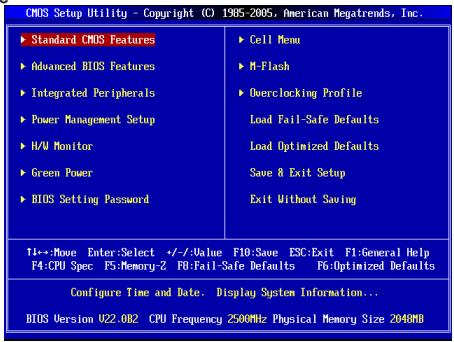

Main Page

Standard CMOS Features

In thisen Menu konnen Sie die Basiskconfiguration Ihres Systems anpassen, so z.B. Uhrzeit, Datum usw.

Verwenden Sie diesen Menupunkt, um AMI- eigene weitergehende Einstellungen an Ihr System vorzunehmen.

Verwendungen Sie diesen Menu, um die Einstellungen für in das Board integrierte Peripheriegelerte vorzunehmen.

Power Management Setup

Verwenden Sie thises Menu, um die Einstellungen für die Stromsparfunktionen vorzuzehmen.

H/W Monitor

Dieser Eintrag zeigt den Status der CPU, des Lufters und allgemeine Warnungen zum eigenen Systemstatus.

Green Power

Verwenden Sie diese Menu um Einstellungen der Stromversorgung vorzunehmen.

Verwenden Sie these Menu, um das Kennwort für das BIOS einzugeben.

Cell Menu

Hier können Sie Einstellungen zu Freqenzen/Spannungen und Übertaktung vornehmen.

M-Flash

In thisem Menu konnen Sie das BIOS vom Speicher-Antrieb abtasten/ aufblinken (nur FAT/FAT2 Format).

Abspeichern/ laden die Einstellungen im/ vom CMOS für BIOS.

Load Fail-Safe Defaults

Hier konnen Sie die BIOS- Werkseinstellungen für stabile Systemleistung laden.

Load Optimized Defaults

In thisen Menu konn Sie eine stabile,werkseitig gespeicerte Einstellung des BIOS Speichers laden.

Save & Exit Setup

Abspeichern der BIOS-Änderungen im CMOS und verlassen des BIOS.

Exit Without Saving

Verlassen des BIOS' ohne Speicherung, vorgenommene Änderungen verfallen.

Cell Menu

Zeigt die derzeitige Frequenz der CPU, Speicher und CPU-NB. Nur Anzeige.

CPU Specifications

Drucken Sie die Eingabetaste , um das Untermenü aufzurufen. Das Untermenü zeigt die Information des installierten CPUs.

Drucken Sie die Eingabeteine , um das Untermenü aufzurufen. Das Untermenü zeigt die Technologien des installierten CPUs.

CPU Feature

Drucken Sie die Eingabetaste < Enter>, um das Untermenü aufzurufen:

AMD Cool'n'Quiet

Die Cool'n'Quiet Technologie kann die CPU Geschwindigkeit und Stromaufnahme effektiv und dynamisch reduzieren.

C1E Support

Während des Leerlaufs aktiviert die Funktion, um die Stromaufnahme lessen. Nicht alle Prozessor unterstützen Enhanced Halt Stand (C1E).

SVM Support

Hier können Sie die Technologie des AMD SVM (Secure Virtual Machine) deaktivieren / aktivieren.

AMD Cool'n'Quiet

Die Cool'n'Quiet Technologie kann die CPU Geschwindigkeit und Stromaufnahme effektiv und dynamisch reduzieren.

C1E Support

Während des Leerlaufs aktiviert die Funktion, um die Stromaufnahme lessen. Nicht alle Prozessor untersucht Enhanced Halt Stand (C1E).

WICHTIG

Für eine einwandfrei Funktion von Cool'n'Quiet muss folgende Vorgehensweise unbedingt sichergestellt werden.

• BIOS Setup aufhufen und zahlten Cell Menu aus Unter Cell Menu setzen Sie AMD Cool'n'Quiet, auf "Enabled".
• Öffnen Sie Windows und wahren Sie [Start] -> [Ein tellungen] -> [Systemsteuerung] -> [Energieoptionen]. Gehen Sie zu Eigenschaften von Energieopt ionen und wahren Sie Mineraler Energieverbrauch unter Energieschemas.

Hier konnen Sie die CPU FSB Frequenz verändern (in MHz).

OC Stepping

OC Stepping ist aktiviert, nach dem Sie die Frenquenz der Übertaktung im "Adjust CPU FSB Frequency (MHz)" einstellt. Die folgenden Einzelteile erschreiben und das System kann Schritt für Schritt übertaken nach System Laden des Betriebs-systems oben.

Hier kann den Angangs-Base-Takt angegeben. Das system bootet mit dem Angangs-Base-Takt, und übertakt vom Angangs-Base-Takt zu eingestelltten Base-Takt, die im "Adjust CPU FSB Frequency (MHz)" schrift für Schritt einsetzen.

OC Step

Stellt wieviele Schritte für das niedrige Grundtakt Übertaktung ein.

OC Step Count Timer

Stellt die Pufferzeit für jeder Schritt ein.

Adjust CPU Ratio

Hier können Sie die CPU -Taktmultiplikator (Ratio) angegeben. Dies können Sie nur benuten, wenn der Prozessor die Funktion unterstützen.

Zeigt die verstellte Frequenz der CPU. Nur Anzeige.

Adjust CPU-NB Ratio

Hier konnen Sie die CPU-NB-Taktmultiplikator (Ratio) angegeben.

Zeigt die verstellte Frequenz der CPU-NB. Nur Anzeige.

Unlock CPU Core

Hier erlaubtlichen, die sonstigen Kerne zu entsperren. Sie wahlen die Einstellung [Enabled] (ermöglich) aus und dann einstellen Sie Advanced Clock Calibration in [Auto], um die Prozessorkerne zu aktivieren.

Hier können Sie übertakten. Lautet die Einstellung auf [Auto], kann eine hohen CPU-Ratio angegeben, nur wenn der Processor diese Funktion stützt.

CPU Core Control

Gesteuert werden dei Anzahl der CPU-Kerne. Mit der Einstellung [Auto], wird das CPU unter die standardmäßig zulässigen Korne führen. Mit der Einstellung [Manual], können Sie die spezifischen CPU Kern deaktivieren/ aktivieren.

Core 1/2/3/4

Hier konnen Sie die Kore 1/2/3/4 deaktivieren / aktivieren.

OC Genie Lite

Die Einstellung [Enabled] erlaubt das System, maximaler FSB-Takt zu erkennen und automatisch zu übertakten. Wenn die Übertaktung nicht ausgeführrt werden kann, können Sie bei niedriger FSB-Takt für erfolgsrechte Übertaktung versuchen.

Onboard VGA Core OverClock

Hier konnen Sie den integrierten VGA ubertakten.

Konnen Sie die integrierten VGA Frequencz angegeben.

Auto OverClock Technology

Lautet die Einstellung [Max FSB], kann das System den maximalen FSB Taktfinden und automatisch übertakten. Wenn die Übertaktung darstellen nicht kann, können Sie den unteren FSB Takt für die erfolgsrechte Übertaktung geben.

Memory-Z

Drücken Sie die Eingabetaste <Enter> , um das Untermenü aufzurufen.

DIMM1~4 Memory SPD Information

Druicken Sie die Eingabetaste , um das Untermenü aufzurufen. Das Untermenü zeigt die Informationen des installierten Speichers an.

Advance DRAM Configuration

Drucken Sie die Eingabetaste < Enter>, um das Untermenü aufzurufen.

DRAM Timing Mode

Wahlen Sie aus, ob DRAM-Timing durch das SPD (Serial Presence Detect) EEPROM auf dem DRAM-Modul gesteuet wird. Die Einstellung [Auto] ermöglicht die automatische Erkennung des DRAM timings und der folgenden "Advance DRAM Configuration" Untermenü durch das BIOS auf Basis der Einstellungen im SPD. Das Vorwahlen [Manual] eingestellt, können sie den DRAM Timing und die folgenden "Advance DRAM Configuration" Untermenü anpassen.

FSB/DRAM Ratio

Konnen Sie hier den Ratio des FSB/ Speichers anpassen.

Gibt der verstellt Frenz des DDR Speicher. Nur Anzeige.

HT Link Control

Drucken Sie die Eingabetaste < Enter>, um das Untermenü aufzurufen.

Hier können Sie die Hyper-Transport Link-Breite festlegen. Mit der Einstellung [Auto], erkennt das System die HT Link-Breite automatisch.

HT Link Speed

Gibt die Betriebsfrequenz des Taktgebers des Hypertransport Links vor. Mit der Einstellung [Auto], erkennt das System die HT Link Geschwindigkeit automatisch.

Zeigt die verstellte Frequenz der HT Link. Nur Anzeige.

Auto Disable DRAM/PCI Frequency

Lautet die Einstellung auf [Enabled] (eingeschaltet), deaktiviert das System die Taktung leiterer DRAM/ PCI Sockel, um die Elektromagnetische Störzahlung (EMI) zu minimieren.

CPU Voltage (V)/ CPU-NB Voltage (V)/ DRAM Voltage (V)

These Option bietet Ihnen an, die Spanng des CPU, des Speichers und des Chipsanzupassen.

Spread Spectrum

Pulsiert der Taktgenerator des Motherboards, erzeugen die Extremwerte (Spitzen) der Pulse EMI (Elektromagnetische Interferenzen). Die Spread Spectrum Funktion reduziert die erzeugten EMI, indem die Pulse so moduliert werden, das die Pulsspitzen zu flacheren Kurven reduziert werden. Sollen Sie keine Probleme mit Interferenzen haben, belassen Sie es bei der Einstellung [Disabled] (ausgeschaltet), um bestmögliche Systemstätigkeit und -leistung zu gewährleisten. Stellt für sie EMI ein Problem dar, denen Sie die gewünschte Bandbreite zur Reduktion der EMI. Denken Sie daran Spread Spectrum zu deaktivieren, wenn Sie übertakten, da)soga eine leichte Schwankung eine vorübergehende Taktsteigerung erzeugen kann, die gerade ausreichenen mag, um ihren übertakteten Prozessor zum einfrieren zu bringen.

WICHTIG

• Sollen Sie keine Probleme mit Interferenzen haben, belassen Sie es bei der Einstellung [Disabled] (ausgeschalten), um bestmögliche Systemstätigkeit und -leistung zu gewährleisten. Stellt für sie EMI ein Problem dar, wahren Sie die gewünschte Bandbreite zur Reduktion der EMI.
• Je größter Spread Spectrum Wert ist, desto größter nimmt der EMI ab, und das System wird weniger stabil.itte befragen Sie ihren lokalen EMI Regelung zum meist passend Spread Spectrum Wert.
• Denken Sie daran Spread Spectrum zu deaktivieren, wenn Sie übertakten, da sogar eine leichte Schwankung eine vorübergehende Taktsteigerung erzeugen kann, die gerade ausreichen mag, um ihren übertakteten Prozessor zum einfrierten zu bringen.

Load Optimized Defaults

Hier können Sie die BIOS-Voreinstellungen für den stabilen Betrieb laden, die der Mainbarhersteller vorgibt.

PYCCKN

HAJIO PABOTBI

Bnaoradapm Bac 3a Bb6op CnCTeMHoN PnTaBcepn 880GMA-E53 (MS-7623 v4.x) Micro-ATX. Jn HauhObee 3pFKeTbHOB pa6ObtBu CnCTeMHb cepn 880GMAE53 n3roToBnHa ha OCHOBe NcTeCBOTo AMD® 880G & SB710. CnCTeMHa PnTa papaBaToBA TaI qOBceMeHHOro npOeCEcoPA AMD® AM3 oOBceNeuBaet BbICKOy IpnON3BOIDNTbHOCt b HAcTOnbHbX PnTaFOPM.
