BEDIENUNGSANLEITUNG DMWBTC12PP PANASONIC

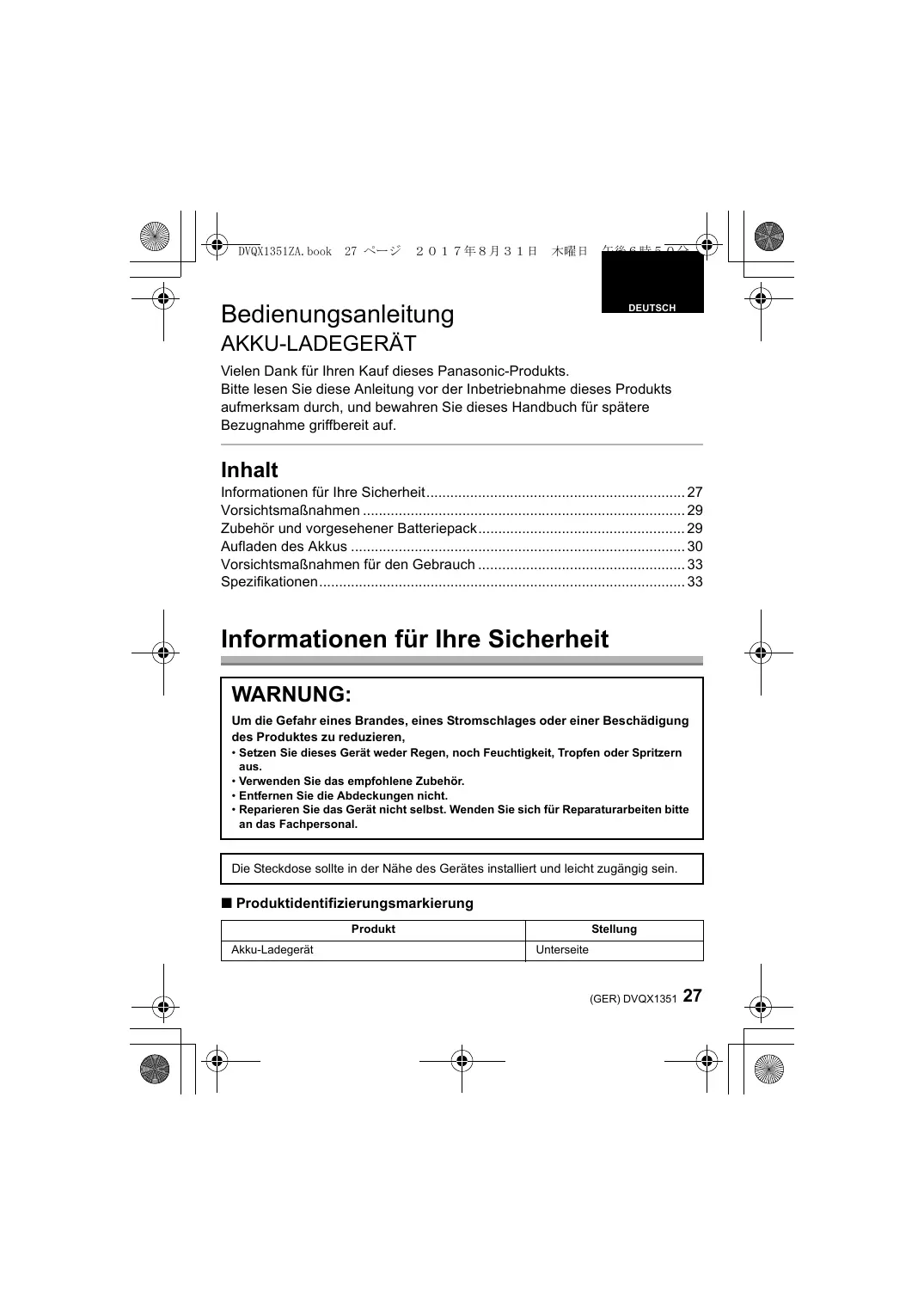

• Bedienungsanleitung DEUTSCH AKKU-LADEGERÄT Vielen Dank für Ihren Kauf dieses Panasonic-Produkts. Bitte lesen Sie diese Anleitung vor der Inbetriebnahme dieses Produkts aufmerksam durch, und bewahren Sie dieses Handbuch für spätere Bezugnahme griffbereit auf. Inhalt Informationen für Ihre Sicherheit p. 27
• Vorsichtsmaßnahmen p. 29
• Zubehör und vorgesehener Batteriepack p. 29
• Aufladen des Akkus p. 30
• Vorsichtsmaßnahmen für den Gebrauch p. 33
• Spezifikationen Informationen für Ihre Sicherheit WARNUNG: Um die Gefahr eines Brandes, eines Stromschlages oder einer Beschädigung des Produktes zu reduzieren, p. 33

• Setzen Sie dieses Gerät weder Regen, noch Feuchtigkeit, Tropfen oder Spritzern aus.
• Verwenden Sie das empfohlene Zubehör.
• Entfernen Sie die Abdeckungen nicht.
• Reparieren Sie das Gerät nicht selbst. Wenden Sie sich für Reparaturarbeiten bitte an das Fachpersonal. Die Steckdose sollte in der Nähe des Gerätes installiert und leicht zugängig sein. ∫ Produktidentifizierungsmarkierung Produkt Akku-Ladegerät Stellung Unterseite (GER) DVQX1351

∫ Hinweise zum Akku ACHTUNG

• Explosionsgefahr bei falschem Anbringen der Batterie. Ersetzen Sie die Batterie nur durch den vom Hersteller empfohlenen Typ.
• Wenden Sie sich zur Entsorgung der Batterien an die lokalen Behörden oder erfragen Sie die richtige Vorgehensweise zur Entsorgung.
• Der Akku darf weder Hitze noch offenem Feuer ausgesetzt werden.
• Lassen Sie den/die Akku/s nie längere Zeit in einem Auto mit geschlossenen Türen und Fenstern zurück, das direkter Sonneneinstrahlung ausgesetzt ist. Warnung Brand-, Explosions- und Verbrennungsgefahr. Nicht auseinandernehmen, über 60 xC erhitzen oder anzünden. ∫ Der Netzadapter (mitgeliefert) ACHTUNG! Um die Gefahr eines Brandes, eines Stromschlages oder einer Beschädigung des Produktes zu reduzieren,
• Installieren oder positionieren Sie dieses Gerät nicht in einem Bücherregal, Einbauschrank oder einem sonstigen engen Raum. Stellen Sie eine gute Belüftung des Gerätes sicher.
• Der Netzadapter ist in Bereitschaft, wenn der Netzadapter angeschlossen ist. Der Primärkreis ist immer so lange “stromführend”, wie der Netzadapter an eine Steckdose angeschlossen ist. -Bedeutung des nachstehend abgebildeten SymbolsEntsorgung von Altgeräten Nur für die Europäische Union und Länder mit Recyclingsystemen Dieses Symbol, auf den Produkten, der Verpackung und/oder den Begleitdokumenten, bedeutet, dass gebrauchte elektrische und elektronische Produkte nicht in den allgemeinen Hausmüll gegeben werden dürfen. Bitte führen Sie alte Produkte zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu. Indem Sie diese Produkte ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden. Für mehr Informationen zu Sammlung und Recycling, wenden Sie sich bitte an Ihren örtlichen Abfallentsorgungsdienstleister. Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden. 28 DVQX1351 (GER) DVQX1351ZA.book 29 ページ ２０１７年８月３１日

• Dieses Akku-Ladegerät*1 ist für den Panasonic-Batteriepack*2 bestimmt. Bitte verwenden Sie nur Originalakkus von Panasonic. *1 Im Text als Akku-Ladegerät oder Ladegerät bezeichnet. *2 Im Text als Batteriepack oder Akku bezeichnet.
• Lesen Sie bitte auch im Handbuch zu Ihrer Digital-Kamera nach.
• Informationen über kompatible Akkus finden Sie in unserem neuesten Katalog oder auf unserer Website.
• Die Anweisungen in diesem Dokument benutzen Abbildungen für das AkkuLadegerät DMW-BTC12 als Beispiele. Zubehör und vorgesehener Batteriepack Überprüfen Sie, ob sämtliches Zubehör mitgeliefert wurde, bevor Sie das Produkt verwenden. Die Produktnummern beziehen sich auf den Stand von November 2017. Änderungen sind vorbehalten. DMW-BTC12 E 1 Akku-Ladegerät 2 Netzadapter 3 USB-Anschlusskabel

• Vorgesehener Batteriepack: DMW-BLH7E/DMW-BLG10E/DMW-BLC12E DMW-BTC13 E 1 Akku-Ladegerät 2 Netzadapter 3 USB-Anschlusskabel

Aufladen des Akkus ≥ Verwenden Sie nur Originalakkus von Panasonic (S29). ≥ Falls andere Akkus verwendet werden, übernehmen wir keine Gewähr für die Qualität dieses Produkts.

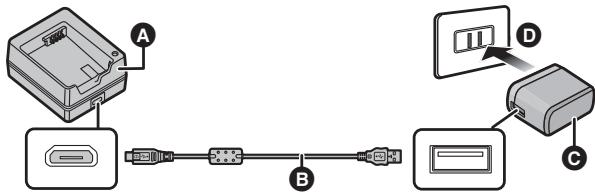

A Akku-Ladegerät C Netzadapter (mitgeliefert) B USB-Anschlusskabel (mitgeliefert) D Zur Netzsteckdose 1 Schließen Sie das Akku-Ladegerät mit dem USBAnschlusskabel (mitgeliefert) an den Netzadapter (mitgeliefert) an.

≥Prüfen Sie die Richtung der Anschlüsse und führen Sie den Stecker gerade ein/ziehen Sie den Stecker gerade heraus, wobei Sie das Steckergehäuse festhalten. (Herausziehen in schräger oder falscher Richtung kann durch Verformen des Anschlusses zu Fehlfunktionen führen.) 2 Stecken Sie den Netzadapter (mitgeliefert) in die Netzsteckdose. 30 DVQX1351 (GER) DVQX1351ZA.book 31 ページ ２０１７年８月３１日

Für das DMW-BTC12 3 Setzen Sie den Akku in der korrekten Ausrichtung ein.

• Die [CHARGE]-Anzeige E leuchtet auf und der Ladevorgang beginnt. DMW-BLH7/DMW-BLG10 DMW-BLC12

G Korrekt einsetzen Für das DMW-BTC13 3 Achten Sie beim Einsetzen des Akkus auf die richtige Ausrichtung des Akkus und schieben Sie den Akku dann ein.

• Die [CHARGE]-Anzeige H leuchtet auf und der Ladevorgang beginnt. ∫ Informationen zur [CHARGE] Anzeige Die [CHARGE] Anzeige schaltet sich ein: Die [CHARGE]-Anzeige ist während des Ladevorgangs eingeschaltet. Die [CHARGE] Anzeige schaltet sich aus: Die [CHARGE] Anzeige schaltet sich nach der problemlosen Beendigung des Ladevorgangs aus. (Wenn der Ladevorgang abgeschlossen ist, ziehen Sie den Netzadapter (mitgeliefert) aus der Netzsteckdose und nehmen den Akku heraus.) ≥ Wenn die [CHARGE] Anzeige blinkt
• Die Temperatur des Akkus ist zu hoch oder zu niedrig. Der Akku sollte nochmals bei einer Raumtemperatur zwischen 10 oC und 30 oC aufgeladen werden.
• Die Buchsen des Ladegeräts oder des Akkus sind schmutzig. Wischen Sie sie in diesem Fall mit einem trockenen Tuch ab. (GER) DVQX1351

∫ Entfernen des Akkus Zum Herausnehmen des Akkus folgen Sie den Schritten zum Einsetzen in umgekehrter Reihenfolge. Hinweis

• Aufladen ist nicht möglich, wenn der Akku falsch eingesetzt ist. In dem Fall nehmen Sie den Akku zuerst heraus und setzen ihn dann wieder unter Beachtung der korrekten Schritte ein.
• Verwenden Sie ausschließlich das mitgelieferte USB-Anschlusskabel.
• Verwenden Sie nur den mitgelieferten Netzadapter.
• Verwenden Sie kein USB-Erweiterungskabel.
• Der Netzadapter (mitgeliefert) und das USB-Anschlusskabel (mitgeliefert) sind nur zur Verwendung mit diesem Akku-Ladegerät vorgesehen. Verwenden Sie sie nicht mit anderen Geräten.
• Nehmen Sie den Akku heraus, nachdem er voll aufgeladen ist. (Der Akku verliert seine Kapazität, wenn er lange Zeit aufgeladen im Ladegerät bleibt). ∫ Ladedauer DMW-BTC12 DMW-BTC13 Akku DMW-BLH7 DMW-BLG10 DMW-BLC12 DMW-BLF19 Ladedauer Ca. 110 min Ca. 150 min Ca. 175 min Ca. 190 min ≥ Die angezeigte Ladedauer gilt für vollständig entladene Akkus. Die Ladedauer kann je nach den Bedingungen, unter denen der Akku verwendet wurde, unterschiedlich sein. Die Ladedauer für Akkus in besonders warmer/kalter Umgebung, oder für Akkus, die für eine lange Zeit nicht verwendet wurden, kann länger als üblich sein. Hinweis
• Der Akku erwärmt sich sowohl während des Betriebs als auch während des Ladevorgangs und danach. Auch das Ladegerät erwärmt sich während des Ladevorgangs. Dabei handelt es sich nicht um eine Fehlfunktion.
• Der Akku kann zwar wieder aufgeladen werden, wenn er noch nicht ganz entladen ist, häufiges zusätzliches Laden, wenn der Akku bereits voll geladen ist, sollte aber vermieden werden. (Es könnte sonst zum typischen Anschwellen des Akkus kommen.) 32 DVQX1351 (GER) DVQX1351ZA.book 33 ページ ２０１７年８月３１日

Vorsichtsmaßnahmen für den Gebrauch

• Bei Betrieb des Ladegeräts und des Netzadapters kann ein Surren zu hören sein. Dies stellt keine Fehlfunktion dar.
• Halten Sie das Ladegerät und den Netzadapter mindestens 1 m von Radios entfernt.
• Stellen Sie keine schweren Gegenstände auf das Ladegerät oder den Netzadapter und treten Sie nicht auf die Geräte. Spezifikationen Die Spezifikationen können ohne Ankündigung geändert werden. Akku-Ladegerät DMW-BTC12 Eingang: 5,0 V 1,8 A Ausgang: 8,4 V 0,75 A DMW-BTC13 Eingang: 5,0 V 1,8 A Ausgang: 8,4 V 0,85 A Abmessungen DMW-BTC12: Ca. 65,0 mm (B)k31,2 mm (H)k54,0 mm (T) (ohne die überstehenden Teile) DMW-BTC13: Ca. 65,0 mm (B)k24,7 mm (H)k54,0 mm (T) (ohne die überstehenden Teile) Masse DMW-BTC12: Ca. 48 g DMW-BTC13: Ca. 40 g Netzadapter Eingang: 110 V - 240 V Ausgang: 5,0 V 50/60 Hz 0,25 A 1,8 A Die Symbole auf diesem Produkt (einschließlich Zubehör) haben die folgenden Bedeutungen: AC (Wechselstrom) DC (Gleichstrom) Geräte der Klasse II (das Produkt ist doppelt isoliert konstruiert) (GER) DVQX1351
