PMR 012 - Walkie-Talkie AUDIOLINE - Kostenlose Bedienungsanleitung

Produkttyp	Walkie-Talkie (PMR446)
Marke	Audioline
Modell	PMR 012
Frequenzband	446 MHz (PMR446)
Anzahl Kanäle	8
CTCSS-Untertöne	38 (für Privatgruppen)
Maximale Reichweite (Freifeld)	Bis zu 8 km
Stromversorgung	3 x AAA-Batterien (nicht im Lieferumfang)
Akku-/Batterielaufzeit (typisch)	Ca. 20 Stunden (abhängig von der Nutzung)
Sendeleistung	0,5 W (ERP)
Abmessungen (B x H x T)	Ca. 5,5 x 16,5 x 3,5 cm
Gewicht (ohne Batterien)	Ca. 95 g
Display	Hintergrundbeleuchtetes LCD mit Kanal- und Batterieanzeige
Eigenschaften	VOX (sprachaktivierte Übertragung), Scan, Monitor, Tastensperre, Unterspannungswarnung, Roger-Ton
Anschlüsse	2,5-mm-Headset-Anschluss
Reinigung	Mit einem leicht feuchten Tuch abwischen; keine Lösungsmittel verwenden
Sicherheit	Von Feuchtigkeit und extremer Hitze fernhalten; nur angegebene Batterien verwenden
Ersatzteile / Reparierbarkeit	Kontaktieren Sie den Audioline-Support oder autorisierte Servicezentren
Garantie	2 Jahre (EU-Bestimmungen)

Häufig gestellte Fragen - PMR 012 AUDIOLINE

Wie schalte ich das Audioline PMR 012 ein?

Drücken und halten Sie die Power/Menü-Taste ca. 2 Sekunden, bis das Display aufleuchtet.

Welche Batterien werden benötigt?

Das Gerät verwendet 3 x AAA-Batterien (nicht im Lieferumfang). Wir empfehlen Alkali- oder Ni-MH-Akkus.

Wie kann ich einen Kanal auswählen?

Drücken Sie kurz die Menü-Taste, dann verwenden Sie die Up/Down-Tasten, um durch die Kanäle 1-8 zu blättern. Drücken Sie die PTT-Taste (Push-to-Talk) zur Bestätigung.

Was ist die maximale Reichweite?

In offenen, ungehinderten Gebieten kann die Reichweite bis zu 8 km betragen. In der Praxis beträgt die Reichweite aufgrund von Gebäuden und Gelände typischerweise 1-3 km.

Kann ich ein Headset mit diesem Gerät verwenden?

Ja, das PMR 012 verfügt über einen 2,5-mm-Headset-Anschluss. Stecken Sie ein kompatibles Headset oder Ohrhörer für privates Hören ein.

Wie aktiviere ich VOX (Sprachaktivierung)?

Drücken Sie wiederholt die Menü-Taste, bis 'VOX' erscheint. Verwenden Sie die Up/Down-Tasten, um 'ON' auszuwählen und bestätigen Sie mit der PTT-Taste.

Was macht der 'Roger-Ton'?

Der Roger-Ton gibt am Ende einer Übertragung einen kurzen Ton ab, um zu signalisieren, dass Sie zu Ende gesprochen haben. Er kann im Menü aktiviert oder deaktiviert werden.

Wie kann ich Interferenzen durch andere Benutzer verhindern?

Verwenden Sie die CTCSS-Privacy-Codes. Drücken Sie die Menütaste, um auf 'CTCSS' zuzugreifen, wählen Sie den gleichen Subcode wie andere Mitglieder Ihrer Gruppe und bestätigen Sie. Nur Funkgeräte mit dem gleichen Code hören Ihre Übertragungen.

Wie reinige ich das Gerät?

Schalten Sie das Gerät aus und entfernen Sie die Batterien. Wischen Sie die Außenseite mit einem weichen, leicht feuchten Tuch ab. Verwenden Sie keine Scheuermittel und tauchen Sie es nicht in Wasser.

Was soll ich tun, wenn sich das Gerät nicht einschalten lässt?

Überprüfen Sie, ob die Batterien mit korrekter Polarität eingelegt sind und ausreichend geladen sind. Ersetzen Sie sie gegebenenfalls durch frische Batterien. Wenn das Problem weiterhin besteht, kontaktieren Sie den Audioline-Kundendienst.

BEDIENUNGSANLEITUNG PMR 012 AUDIOLINE

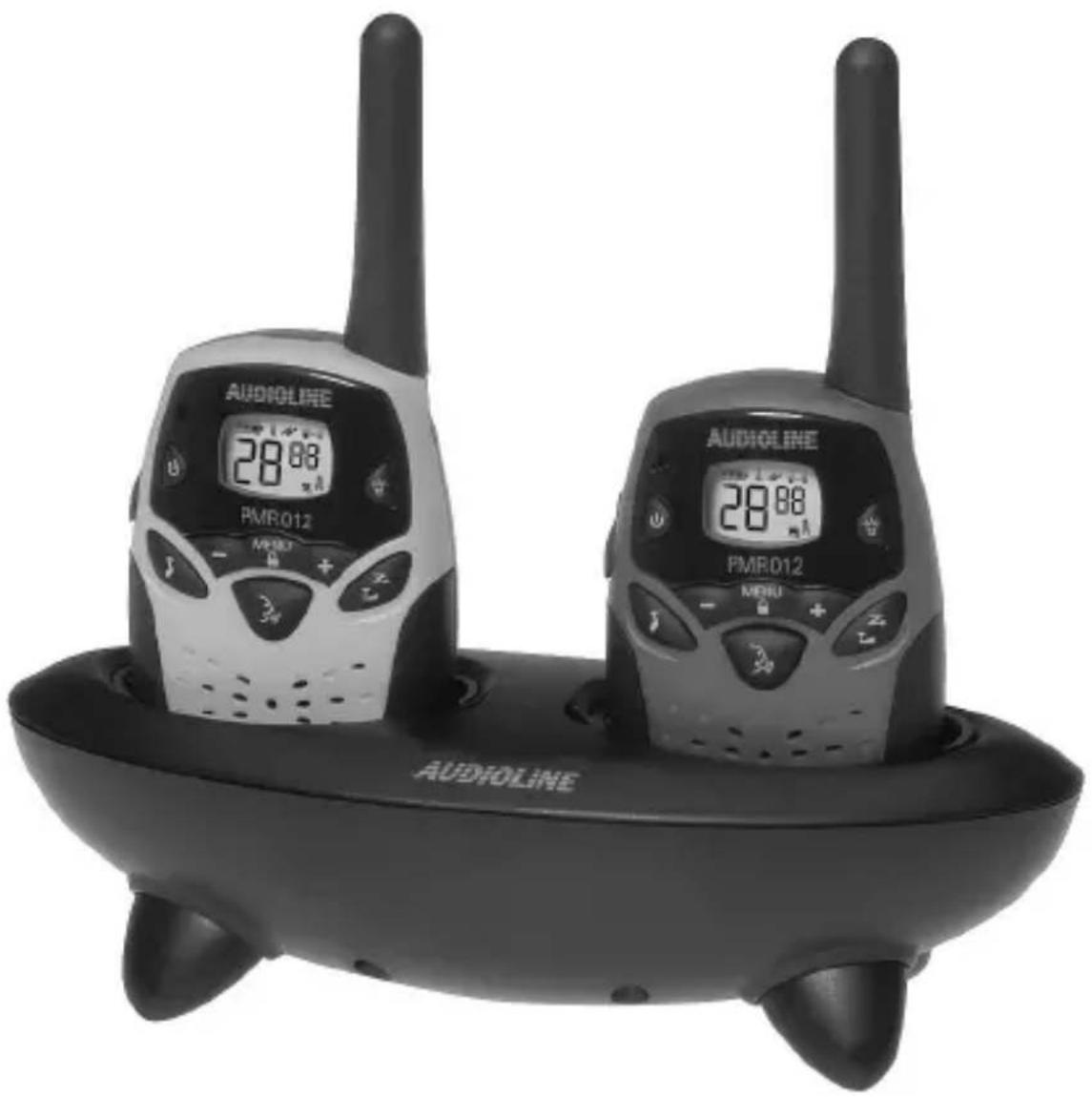

Sprechfunkgeräte-Set Walkie-Talkie Set

Bedienungsanleitung Operating Instructions

AUDIOLINE

PMR 012

Bedienungsanleitung ____ 3

- Inhaltsverzeichnis -

1 Wichtige Hinweise .... 4
2 Bedienelemente....6
3 Inbetriebnahme....7

3.1 Verpackungsinhalt prüfen....7

3.2 Akkupacks einsetzen....7

3.3 Ladestation anschliessen 8

3.4 Funkgeräte laden....8

3.5 Gürtelclip entfernen oder anbringen....8

3.6 Frontschalen auswechseln 9

4 Bedienung 10

4.1 Ein-/Ausschalten der Funkgeräte 10
4.2 Lautstärkeregelung....10
4.3 Displaybeleuchtung 10
4.4 Kanalwahl 10

4.4.1 Ändern des Rufcodes (CTCSS) ......11

4.5 Monitorfunktion 11
4.6 Gespräche zwischen den Funkgeräten....12
4.7 Anrufsignal senden....13
4.8 Headset verwenden....13
4.9 Der VOX-Modus 14

4.9.1 VOX-Modus ohne Headset verwenden....14
4.9.2 VOX-Modus mit Headset verwenden 14
4.9.3 VOX-Empfindlichkeit einstellen 15

4.10 Tastensperre ein-/ausschalten 16
4.11 Reichweite der Funkgeräte....16
4.12 Kanalsuche (Scan-Modus) 16
4.13 Abschalten des Roger Beep....17
4.14 Funkgerät als Stoppuhr benutzen 18
4.15 Automatischer Energiesparmodus 19

5 Wichtige Informationen....20

5.1 Technische Daten....20
5.2 Garantie 21
5.3 Konformitätserklärung/CE-Zeichen 22

1 Wichtige Hinweise

Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch. Bei eventuell auftretenden Fragen, wenden Sie sich bitte an unseren Service unter der Service-Hotline [phone]. Öffnen Sie das Gerät in keinem Fall selbst und führen Sie keine eigenen Reparaturversuche aus. Bei Gewährleistungsansprüchen wenden Sie sich bitte an Ihren Fachhändler.

Akkupacks/Batterien

Verwenden Sie immer nur die mitgelieferten Akkupacks oder normale Batterien des Typs Alkaline AAA 1,5V. Akkupacks/Batterien nicht ins Feuer werfen oder ins Wasser tauchen. Alte oder defekte Akkupacks/Batterien nicht mit dem normalen Hausmüll entsorgen. Nehmen Sie bitte unbedingt die Akkupacks/Batterien aus dem Gerät, wenn Sie es länger als etwa einen Monat nicht mehr brauchen sollten. Im Gerät vergessene Akkupacks/Batterien können sich in einigen Monaten entladen. Leere Akkupacks/Batterien können auslaufen, was die Kontakte oder die empfindliche Elektronik im Gerät zerstören kann.

Entsorgung

Ist die Gebrauchszeit der Akkupacks/Batterien oder der Funkgeräte abgelaufen, entsorgen Sie diese bitte umweltfreundlich gemäß den gesetzlichen Bestimmungen.

Reinigung und Pflege

Die Gehäuseoberflächen können mit einem trockenen, weichen und fusselfreien Tuch gereinigt werden. Niemals Reinigungsmittel oder gar aggressive Lösungsmittel verwenden. Außer einer gelegentlichen Gehäusereinigung ist keine weitere Pflege erforderlich. Legen Sie das Gerät niemals an einen feuchten oder staubigen Platz. Vermeiden Sie die Nähe zu Wärmequellen wie Heizkörpern und setzen Sie das Gerät keiner direkten Sonnenbestrahlung aus.

- Wichtige Hinweise -

Wichtige Sicherheitshinweise

• Verwenden Sie die Funkgeräte nicht in explosionsgefährdeten Bereichen wie z. B. Brennstofflagern, Sprengbereichen, Chemielagern oder Bereichen in denen Chemikalien oder andere Feststoffe in der Luft vorhanden sind. Befolgen Sie immer alle Hinweisschilder. Bereiche mit Explosionsgefahr sind aber nicht immer deutlich markiert.
• Das Wechseln von Akkupacks/Batterien in explosionsgefährdeten Bereichen bedeutet Lebensgefahr.
• Wird das Funkgerät nass, schalten Sie es sofort aus und entfernen Sie das Akkupack oder die Batterien. Das Funkgerät nicht verwenden, bis es völlig trocken ist.
• Beim Senden das Funkgerät immer senkrecht und ca. 2,5 bis 5 cm vom Munde entfernt halten.
• Beim Empfang das Funkgerät mindestens 2,5 cm vom Kopf entfernt halten.
• Um elektromagnetische Konflikte zu verhindern, schalten Sie die Funkgeräte aus, wenn ein Hinweisschild dazu auffordert.
• Sind Sie nicht sicher, ob der Betrieb von Funkgeräten erlaubt ist (Flugzeuge, Schiffe, Krankenhäuser, usw.) fragen Sie eine verantwortliche Person, bevor Sie die Funkgeräte benutzen.
• Legen Sie die Funkgeräte im Auto niemals über einen Airbag, da lose Gegenstände beim Auslösen des Airbags mit Gewalt weggeschleudert werden und eine Verletzungsgefahr darstellen.
• Übermäßige Belastungen durch Rauch, Staub, Erschütterungen, Chemikalien, Feuchtigkeit, Hitze oder direkte Sonneneinstrahlung müssen vermieden werden.

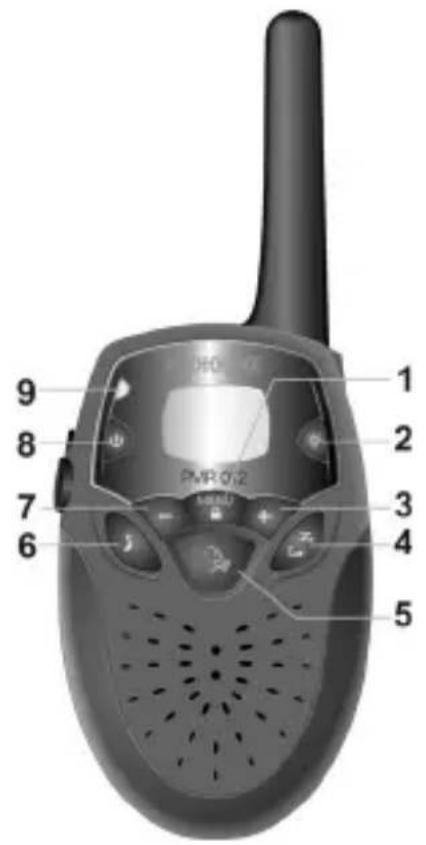

2 Bedienelemente

Funkgerät

1. Menü-Taste
2. Displaybeleuchtung
3. Lautstärke- und Menüeinstellungen
4. Kanalsuche und Monitor
5. Gesprächstaste

6. Ruftontaste

7. Lautstärke- und
   Menüeinstellungen

8. Ein-/Aus-Taste
9. Kontrollleuchte

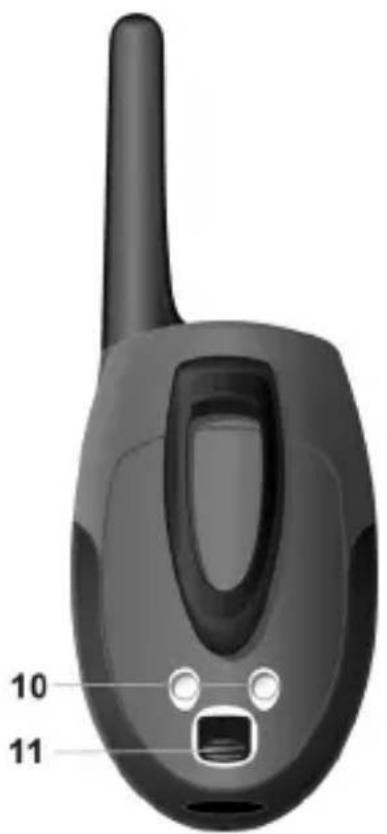

10. Ladekontakte
11. Öffnen Batteriefach

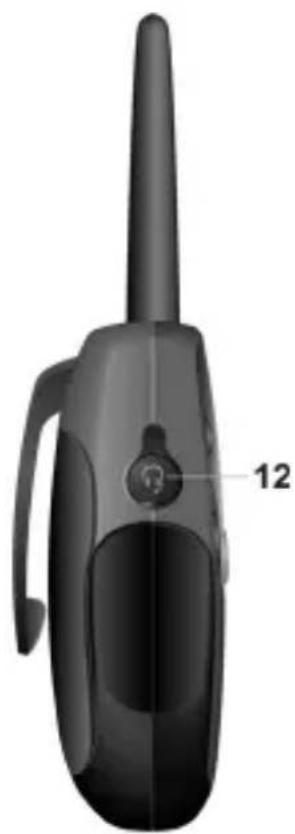

12. Headsetanschluss

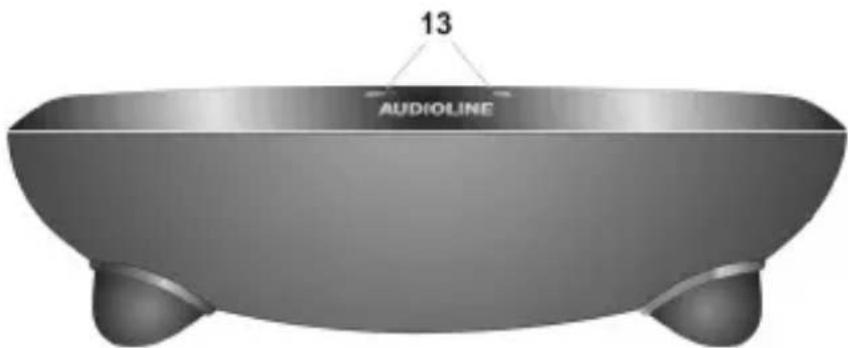

Ladestation

1. Ladekontrollleuchten

- Inbetriebnahme -

3 Inbetriebnahme

3.1 Verpackungsinhalt prüfen

Zum Lieferumfang gehören:

Zwei Funkgeräte mit Gürtelclip	Ladestation mit Steckernetzteil
eine Bedienungsanleitung	Jeweils drei Frontschalen in verschiedenen Farben pro Funkgerät
zwei Akkupacks zwei Headsets

3.2 Akkupacks einsetzen

Ihre Funkgeräte wurden mit zwei wiederaufladbaren Ni-MH Akkupacks geliefert, die vor der Inbetriebnahme eingebaut werden müssen.

1. Um den Gürtelclip zu lösen, drücken Sie die obere Lasche nach außen und schieben Sie den Gürtelclip nach oben (siehe 3.5).
2. Öffnen Sie dann das Fach, indem Sie den Verschluss nach oben ziehen.
3. Legen Sie nun das Akkupack ein und achten Sie auf die richtige Polung. Die beiden runden Ladekontakte befinden Sie oben. Falsche Polung kann das Gerät beschädigen.
4. Schließen Sie das Fach und befestigen Sie den Gürtelclip (siehe 3.5).

Wie Sie die Funkgeräte aufladen, erfahren Sie im Kapitel 3.4.

Hinweis: Sollten Sie die Funkgeräte einmal längere Zeit nicht benutzen, entfernen Sie bitte die Akkupacks oder eventuell benutzte Batterien aus den Funkgeräten.

Betrieb mit Batterien

Anstelle des Akkupacks können Sie auch vier 1,5V AAA Batterien verwenden. Bitte verwenden Sie nur beste Qualität.

Beim Einlegen achten Sie bitte auf die richtige Polung. Stellen Sie das Funkgerät nicht in die Ladestation, sobald Sie normale Batterien verwenden.

- Inbetriebnahme -

3.3 Ladestation anschliessen

Stecken Sie den Stecker des Netzteils in die Buchse an der Ladestation und das Steckernetzteil in eine vorschriftsmäßig installierte Netzsteckdose mit 230V. Verwenden Sie aus Sicherheitsgründen nur das mitgelieferte Steckernetzteil.

3.4 Funkgeräte laden

Die wiederaufladbaren Akkupacks der beiden Funkgeräte besitzen bei voller Ladung eine durchschnittliche Betriebszeit von bis zu 10 Stunden.

Die aktuelle Akku- oder Batteriekapazität wird im Display angezeigt:

voll

halb

fast leer

leer

• Zum Laden stellen Sie die Funkgeräte für ca. 14 Stunden in die Ladestation.
• Steht das Funkgerät richtig in der Ladestation, leuchtet die Ladekontrollleuchte.
• Lassen Sie die Funkgeräte nicht in der Ladestation stehen. Eine Dauerladung schadet den Akkupacks.

Ist nur noch ein Segment zu sehen, hören Sie alle 10 Minuten einen Warnton, um Sie auf die niedrige Kapazität hinzuweisen.

3.5 Gürtelclip entfernen oder anbringen

Um den Gürtelclip zu lösen, drücken Sie die obere Lasche (1) mit einem spitzen Gegenstand oder Schraubenzieher etwas nach außen und schieben Sie den Gürtelclip (2) nach oben.

Schieben Sie den Gürtelclip von oben auf die Führung (2) bis er hörbar einrastet.

- Inbetriebnahme -

3.6 Frontschalen auswechseln

Ihre Funkgeräte wurden mit jeweils drei farbigen Frontschalen ausgeliefert, die Sie bei Bedarf auswechseln können. Um eine Frontschale auszuwechseln, gehen Sie wie folgt vor:

Frontschale entfernen

1. Hebeln Sie vorsichtig mit einem Schraubenzieher die Frontschale am Punkt 1 aus der Befestigung.
2. Danach können Sie die gesamte Frontschale ganz einfach von dem Funkgerät lösen.

Frontschale befestigen

1. Nehmen Sie die neue Frontschale und legen Sie diese auf das Funkgerät.
2. Danach können Sie die Frontschale an allen Stellen festdrücken.

4 Bedienung

4.1 Ein-/Ausschalten der Funkgeräte

Um ein Funkgerät einzuschalten, halten Sie die ☐ Ein/Aus-Taste bis zu einem Signalton gedrückt. Bei eingeschaltetem Funkgerät, blinkt die Kontrollleuchte.

Zum Ausschalten des Funkgerätes wieder die ☐ Ein/Aus-Taste bis zu einem Signalton gedrückt halten.

4.2 Lautstärkeregelung

Die Lautstärke des eingebauten Lautsprechers kann mit den Tasten und in 16 Lautstärkestufen eingestellt werden. Die eingestellte Lautstärke wird im Display angezeigt.

4.3 Displaybeleuchtung

Durch einmaliges Drücken der Taste 📷 können Sie das Display für 5 Sekunden beleuchten.

4.4 Kanalwahl

Die Funkgeräte verfügen über 8 verschiedene Übertragungskanäle, die von dem europäischen Komitee für Funkkommunikation als „Private Mobile Radio“, kurz PMR genannt, freigegeben wurden.

Um zwischen zwei Funkgräten zu sprechen, müssen beide Geräte auf den gleichen Kanal eingestellt sein.

1. Drücken Sie einmal die Taste MENU. Die Displayanzeige blinkt mit dem eingestellten Kanal.
2. Wählen Sie mit den Tasten + und - den gewünschten Kanal aus.
3. Bestätigen Sie die Auswahl mit der Gesprächstaste

- Bedienung -

4.4.1 Ändern des Rufcodes (CTCSS)

Normalerweise werden alle Gespräche auf dem gewählten Kanal an allen Funkgeräten signalisiert, die sich im Empfangsbereich befinden. Somit hören Sie eventuell auch Gespräche, die nicht für Sie bestimmt sind, wenn in der Nähe andere Personen Funkgeräte auf demselben Kanal verwenden. Um dies zu vermeiden, kann ein Rufcode festgelegt werden. Insgesamt stehen 38 dieser Codes zur Verfügung. Im Display wird dieser Code hinter dem Kanal angezeigt. Informieren Sie sich untereinander, welcher Code gewählt wurde.

1. Drücken Sie zweimal die Taste MENU. Im Display blinkt die Anzeige des aktuellen Rufcodes.
2. Mit den Tasten + und - kann nun ein neuer Code zwischen 0 und 38 gewählt werden. Wird der Code 0 gewählt, werden alle Gespräche auf dem eingestellten Kanal empfangen.
3. Bestätigen Sie die Auswahl mit der Gesprächstaste

Funkgerät 1

Funkgerät 2

Hinweise:

• Der ausgewählte Kanal und der Rufcode müssen übereinstimmen, damit Sie untereinander sprechen können.
• Das Funkgerät behält sich für jeden Kanal den zuletzt verwendeten Rufcode. Kontrollieren Sie auch immer den Rufcode, wenn Sie den Kanal wechseln.

4.5 Monitorfunktion

Um festzustellen, ob der gewählte Kanal nicht von Anderen benutzt wird, halten Sie die Taste → L gedrückt. Nun können Sie auch weit entfernte und leise Gespräche hören.

- Bedienung -

4.6 Gespräche zwischen den Funkgeräten

Um selbst zu sprechen, drücken Sie die Gesprächstaste 📄. Halten Sie das Gerät ca. 5 cm vom Mund entfernt und sprechen Sie in normaler Lautstärke. Lassen Sie danach die Gesprächstaste wieder los. Ihr Gesprächspartner hört einen Signalton (Roger Beep), wenn Sie die Gesprächstaste losgelassen haben. Damit wird dem anderen Teilnehmer angezeigt, dass Sie mit dem Sprechen fertig sind und auf eine Antwort warten.

Hinweis: Denken Sie daran, dass alle Funkgeräte die auf dem gleichen Kanal eingestellt sind und sich im Empfangsbereich befinden, Ihr Gespräch mithören können.

Mit den Tasten + und - können 16 Lautstärkestufen eingestellt werden.

Hinweise:

• Während Sie die Gesprächstaste festhalten, können Sie keine ankommenden Anrufe hören. Von beiden Gesprächspartnern kann, wie bei Funkgeräten üblich, nur ein Gesprächspartner sprechen.
• Während Ihr Funkgerät sendet, leuchtet die Kontrollleuchte.
• Damit ein Funkkanal nicht zu lange belegt ist, können Sie die

Gesprächstaste bis zu 60 Sekunden drücken, danach schaltet das Funkgerät die Übertragung ab und Sie hören einen Signalton.

Warten Sie also immer, bis Sie den Signalton hören, bevor Sie wieder die Gesprächstaste drücken.

- Bedienung -

4.7 Anrufsignal senden

Mit dem Anrufsignal können Sie Ihren Gesprächspartner auffordern zu sprechen. Drücken Sie einmal die Ruftaste 📌. An dem gerufenen Gerät erklingen Signaltöne. Denken Sie daran, dass das Rufsignal an allen Funkgeräten erklingt, die sich im Empfangsbereich auf demselben Kanal und Rufcode befinden. Warten Sie nun bis der Gesprächspartner sich meldet.

Anrufsignal einstellen

Das Funkgerät verfügt über 10 unterschiedliche Ruftöne.

1. Drücken Sie dreimal die Taste MENU. Das Display zeigt die Anzeige C und das aktuell ausgewählte Anrufsignal blinkt.

2. Mit den Tasten + und - kann nun ein neuer Rufton zwischen 1 und 10 gewählt werden. Bei der Einstellung 0 wird kein Anrufsignal gesendet.

3. Bestätigen Sie die Auswahl mit der Gesprächstaste

4.8 Headset verwenden

Die Funkgeräte können mit einem externen Mikrofon und Ohrhörer, ein so genanntes Headset, betrieben werden. So bleiben Ihre Hände für andere Tätigkeiten frei. Die Anschlussbuchse finden Sie auf der linken Seite unter einer Abdeckung.

1. Schalten Sie das Funkgerät immer aus, bevor Sie das Headset anschließen. Öffnen Sie die Abdeckung und stecken Sie den Stecker in die Anschlussbuchse.

2. Schalten Sie nun das Funkgerät wieder ein. Lautsprecher und Mikrofon sind im Headsetbetrieb nun abgeschaltet.

3. Drücken Sie nun einmal die Gesprächstaste 📄. Wird die Gesprächstaste nicht gedrückt, arbeitet das Funkgerät im VOX-Modus. Weitere Informationen dazu, finden Sie im Kapitel 4.9.

ACHTUNG! Verbinden Sie das Headset nicht im eingeschalteten Zustand mit dem Funkgerät. Das Funkgerät sendet in diesem Fall immer. Entfernen Sie das Headset und schalten Sie dann das Funkgerät aus.

- Bedienung -

4.9 Der VOX-Modus

Im VOX-Modus beginnt das Funkgerät automatisch zu senden, sobald Ihre Stimme oder ein anderes Geräusch erkannt wird. Die Gesprächstaste braucht nicht gedrückt zu werden.

Der VOX-Modus kann mit den Funkgeräten selbst oder den mitgelieferten Headsets verwendet werden.

4.9.1 VOX-Modus ohne Headset verwenden

Schalten Sie das Funkgerät bei gedrückter Gesprächstaste ein. Im Display erscheint die Anzeige vox und der VOX-Modus ist eingeschaltet.

Sprechen Sie nun normal in das Funkgerät. Sobald die eingestellte Empfindlichkeit erreicht wird, beginnt das Funkgerät automatisch zu senden.

Um den VOX-Modus auszuschalten, drücken Sie einmal die

Gesprächstaste 📋. Durch sehr kurzes Drücken der Gesprächstaste können Sie den VOX-Modus jederzeit wieder einschalten.

4.9.2 VOX-Modus mit Headset verwenden

Schalten Sie das Funkgerät aus. Öffnen Sie die Abdeckung für den Anschluss auf der linken Seite und stecken Sie den Stecker des Headsets in die dafür vorgesehene Buchse.

Schalten Sie nun das Funkgerät ein. Im Display erscheint die Anzeige und der VOX-Modus ist eingeschaltet.

ACHTUNG! Verbinden Sie das Headset nicht im eingeschalteten Zustand mit dem Funkgerät. Das Funkgerät sendet in diesem Fall immer.

Entfernen Sie das Headset und schalten Sie dann das Funkgerät aus.

- Bedienung -

Sprechen Sie nun normal in das Mikrofon am Headset. Sobald die eingestellte Empfindlichkeit erreicht wird, beginnt das Funkgerät automatisch zu senden.

Um den VOX-Modus auszuschalten, drücken Sie einmal die

Gesprächstaste 📄. Das Headset bleibt in Betrieb, aber es muss zum Sprechen die Gesprächstaste gedrückt werden.

Hinweise:

Es wird immer für 2 Sekunden gesendet, auch wenn Sie kürzer als 2 Sekunden sprechen.

Es entsteht eine kleine Verzögerung, bevor das Funkgerät mit dem Senden beginnt.

4.9.3 VOX-Empfindlichkeit einstellen

Für beide Betriebsarten können drei Empfindlichkeitsstufen von 1 bis 3 eingestellt werden. Bei der Einstellung 1 werden nur laute Signale übertragen, während bei der Einstellung 3 auch leisere Geräusche gesendet werden. Die Einstellung 2 ist die mittlere Standardeinstellung. Die Funkgeräte speichern die jeweils zuletzt benutzte Empfindlichkeit für beide Betriebsarten.

1. Schalten Sie das Funkgerät in den gewünschten VOX-Modus.
2. Drücken Sie viermal die Taste MENU. Im Display blinkt die aktuelle eingestellte Empfindlichkeit. Weiterhin wird der Buchstabe E bei Headset-Betrieb oder der Buchstabe I bei normalem Betrieb angezeigt.
3. Wählen Sie mit den Tasten + und - die gewünschte Empfindlichkeit zwischen 1 und 3 aus.
4. Bestätigen Sie die Auswahl mit der Gesprächstaste

- Bedienung -

4.10 Tastensperre ein-/ausschalten

Halten Sie die Taste MENU für drei Sekunden gedrückt. Im Display erscheint die Anzeige. Bei eingeschalteter Tastensperre sind die Tasten MENU, und gesperrt.

Um die Tastensperre wieder auszuschalten, halten Sie wieder die Taste MENU für drei Sekunden gedrückt.

4.11 Reichweite der Funkgeräte

Die Funkgeräte haben im Freien eine Reichweite von bis zu 3 km. Diese maximale Reichweite kann durch bestimmte Umstände verringert werden. Bei flachen, offenen Bedingungen erreichen Sie die maximale Reichweite. Befinden sich Gebäude oder Bäume im Signalweg wird die Reichweite verringert. Die Reichweite wird in hügeligem Gelände noch weiter verringert.

4.12 Kanalsuche (Scan-Modus)

Bei eingeschalteter Kanalsuche (Scan) werden alle Kanäle und Rufcodes nacheinander abgefragt, bis das Funkgerät einen Kanal und Rufcode gefunden hat, auf dem gesprochen wird.

1. Drücken Sie einmal die Taste 📊L. Im Display erscheint die Anzeige 🎥. Das Funkgerät beginnt sofort mit der Kanalsuche. Wird ein Kanal auf dem gesprochen wird gefunden, bleibt die Kanalsuche stehen und Sie können mit der Gesprächstaste 📋 auf diesem Kanal sprechen. Die Kanalsuche wird nach einigen Sekunden automatisch wieder fortgesetzt, wenn keine weitere Aktivität erfolgt. Oder drücken Sie einmal kurz die Taste + oder , um die Kanalsuche direkt fortzusetzen.

2. Um diese Funktion wieder auszuschalten, drücken Sie einmal die Taste ZL.

- Bedienung -

Hinweise:

Ist ein Rufcode zwischen 1 und 38 eingestellt, wird nur auf den 8 Kanälen mit dem gewählten Rufcode gesucht. Bei dem Rufcode 0 werden alle 8 Kanäle und die möglichen Kombinationen mit den 38 Rufcodes abgesucht.

Möchten Sie einen Kanal komplett aus der Suche entfernen, gehen Sie bitte wie folgt vor. Sobald der Kanal innerhalb der Kanalsuche gefunden wird, halten Sie die Taste + oder für drei Sekunden gedrückt. Sie hören einen Signalton und die Kanalsuche wird fortgesetzt. Erst nachdem das Funkgerät wieder aus- und eingeschaltet wird, stehen wieder alle Kanäle für die Kanalsuche zur Verfügung.

4.13 Abschalten des Roger Beep

Ihr Gesprächspartner hört einen Signalton (Roger Beep), wenn Sie die Gesprächstaste losgelassen haben. Damit wird dem anderen Teilnehmer angezeigt, dass Sie mit dem Sprechen fertig sind und auf eine Antwort warten. Ist der Roger Beep eingeschaltet, erscheint im Display die

Anzeige

Dieser Roger Beep kann auch ausgeschaltet werden.

Abschalten des Roger Beeps

1. Schalten Sie das Funkgerät aus.
2. Halten Sie die Taste ☐ gedrückt und schalten Sie das Funkgerät wieder ein.

Um den Roger Beep wieder einzuschalten, wiederholen Sie die Punkte 1. und 2.

- Bedienung -

4.14 Funkgerät als Stoppuhr benutzen

Ihr Funkgerät kann auch als Stoppuhr verwendet werden.

1. Drücken Sie sechsmal die Taste Display.
2. Mit der Taste + wird die Stoppuhr gestartet.
3. Mit der Taste 🚠️ wird die Stoppuhr gestoppt, während die Uhr aber intern weiterläuft. So können Sie eine Zwischenzeitmessung vornehmen.
4. Mit der Taste - können Sie nun die Stoppuhr wieder auf null setzen oder drücken Sie + und fahren mit der Anzeige der aktuellen Zeitmessung fort.

Hinweise:

• In den ersten 30 Sekunden, werden die Sekunden inklusive der Millisekunden angezeigt. Danach wird automatisch auf die Anzeige von Minuten und Sekunden gewechselt.
• Die Stoppuhr ist nicht geeicht und nur für den Eigengebrauch bestimmt.

Starten der StoppuhrTaste + drücken	Anhalten der StoppuhrTaste + drücken
Zurückstellen der AnzeigeTaste - drücken, während die Stoppuhr angehalten ist.	Zwischenzeit nehmenTaste +, während die Stoppuhr läuft drücken. Taste + erneut drücken, um die Anzeige wieder zu aktualisieren.

- Bedienung -

4.15 Automatischer Energiesparmodus

Die Funkgeräte sind mit einem Stromsparmodus ausgestattet. Wenn innerhalb von einer bestimmten Zeit keine Übertragungen vorkommen, schaltet sich das Gerät automatisch aus. Die Zeit kann auf 30, 60 oder 90 Minuten eingestellt werden. Bei der Einstellung 0 ist der Energiesparmodus ausgeschaltet.

1. Drücken Sie fünfmal die Taste
   Die Anzeige P erscheint im
   Display und es blinkt die aktuelle Einstellung.
2. Wählen Sie mit den Tasten + und die gewünschte
   Einstellung von 30, 60 oder 90 Minuten. Mit der Einstellung 0 ist der Energiesparmodus ausgeschaltet.

1. Bestätigen Sie die Auswahl mit der Gesprächstaste

- Wichtige Informationen -

5 Wichtige Informationen

5.1 Technische Daten

PMR Kanal Frequenzen (MHz) :

Kanal 1: 446,00625	Kanal 5: 446,05625
Kanal 2: 446,01875	Kanal 6: 446,06875
Kanal 3: 446,03125	Kanal 7: 446,08125
Kanal 4: 446,04375	Kanal 8: 446,09375

Kanaltrennung

Sendeleistung

Audio Ausgang 80dB SPL minimum

Batterielebensdauer bei gemischtem Betrieb ca. 10 Stunden

Die technischen Daten können ohne vorherige Ankündigung geändert werden.

- Wichtige Informationen -

5.2 Garantie

AUDIOLINE - Geräte werden nach den modernsten Produktionsverfahren hergestellt und geprüft. Ausgesuchte Materialien und hoch entwickelte Technologien sorgen für einwandfreie Funktion und lange Lebensdauer. Sollte Ihr Gerät dennoch einen Defekt innerhalb der Garantiezeit aufweisen, wenden Sie sich bitte unter Vorlage Ihrer Kaufquittung ausschließlich an das Geschäft, in dem Sie Ihr AUDIOLINE - Gerät gekauft haben. Die Garantiezeit beträgt 24 Monate, gerechnet vom Tage des Kaufs. Für Batterien oder Akkus, auch für den Fall, dass diese im Lieferumfang enthalten sind, wird keine Garantie gewährt.

Garantiebedingungen: Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind, kostenlos beseitigt. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung. Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessern oder zu ersetzen oder das Gerät auszutauschen. Ausgetauschte Teile oder ausgetauschte Geräte gehen in unser Eigentum über. Schadenersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit des Herstellers beruhen. Alle Gewährleistungsansprüche nach diesen Bestimmungen sind ausschließlich gegenüber Ihrem Fachhändler geltend zu machen. Nach Ablauf von zwei Jahren nach Kauf und Übergabe unserer Produkte können Gewährleistungsrechte nicht mehr geltend gemacht werden.

- Wichtige Informationen -

5.3 Konformitätserklärung/CE-Zeichen

Das Funkgerät stimmt mit den grundlegenden Anforderungen der R&TTE-Directive „1999/5/EC“ überein. Dies wird durch das CE-Zeichen bestätigt.

Für die komplette Konformitätserklärung nutzen Sie bitte den kostenlosen Download von unserer Website www.audioline.de.

C€0336

Dieses Produkt ist für den Betrieb innerhalb Deutschlands entwickelt worden. Dieses Produkt arbeitet auf einer nicht EU-harmonisierten Frequenz (446 MHz) und darf daher außerhalb Deutschlands nur in bestimmten EU-Mitgliedsstaaten betrieben werden.

- Contents -

1 Important information....24

2 User controls 26

3 Setting up 27

WICHTIGE GARANTIEHINWEISE

Die Garantiezeit für Ihr AUDIOLINE - Produkt beginnt mit dem Kaufdatum. Ein Garantieanspruch besteht bei Mängeln, die auf Material- oder Herstellungsfehler zurückzuführen sind. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung, natürliche Abnutzung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung.

BITTE WENDEN SIE SICH IM GARANTIEFALL AUSSCHLIESSLICH AN DEN HÄNDLER, BEI DEM SIE DAS GERÄT GEKAUFT HABEN, UND VERGESSEN SIE NICHT, DEN KAUFBELEG VORZULEGEN.

UM UNNÖTIG LANGE WARTEZEITEN ZU VERMEIDEN, SENDEN SIE REKLAMATIONSGERÄTE BITTE NICHT AN UNSERE BÜROADRESSE.

BEI FRAGEN ZUR BEDIENUNG UND GARANTIELEISTUNG, LESEN SIE BITTE DIE BEDIENUNGSANLEITUNG ODER WENDEN SIE SICH AN UNSERE HOTLINE:

0180 500 13 88

AUDIOLINE GmbH

Neuss

Service Hotline [phone]

Internet: www.audioline.de

E-mail: [e-mail]
