Produkttyp	Talkie-Walkie (PMR 446)
Marke	Audioline
Modell	Power PMR 40
Abmessungen (H x B x T)	Ca. 160 x 55 x 30 mm
Gewicht (ohne Batterien)	Ca. 110 g
Stromversorgung	3 x AA-Batterien (nicht enthalten)
Anzahl Kanäle	16 PMR-Kanäle
Subcodes (CTCSS)	38 Privatcodes
Maximale Reichweite	Bis zu 8 km (abhängig vom Gelände)
Akkulaufzeit	Bis zu 20 Stunden (typische Nutzung)
Display	LCD mit Hintergrundbeleuchtung
VOX-Funktion	Ja, freihändiger Betrieb
Scan-Funktion	Ja, Kanal-Scan
Roger-Beep	Ja, wählbar
Tastensperre	Ja
Headset-Anschluss	3,5 mm Mono
Antennentyp	Fest, flexibel
Betriebsfrequenz	446,00625 - 446,19375 MHz
Maximale Sendeleistung	500 mW ERP
Wartung	Mit trockenem Tuch reinigen; Wasser und Lösungsmittel vermeiden
Sicherheitszertifikate	CE, RoHS
Ersatzteile / Reparierbarkeit	Batteriefachabdeckung, Gürtelclip, Headset erhältlich; innen nicht vom Benutzer wartbar

Häufig gestellte Fragen - Power PMR 40 AUDIOLINE

Welche Art von Batterien verwendet das Audioline Power PMR 40?

Es verwendet 3 x AA-Batterien (nicht enthalten). Alkalibatterien oder wiederaufladbare Ni-MH-Akkus werden empfohlen.

Wie groß ist die maximale Reichweite des Power PMR 40?

Bis zu 8 km im freien Gelände. In städtischen oder bewaldeten Gebieten kann die Reichweite deutlich geringer sein.

Wie viele Kanäle hat dieses Funkgerät?

Es verfügt über 16 PMR-446-Kanäle und 38 CTCSS-Privatschlüssel, um Störungen durch andere Benutzer zu reduzieren.

Ist das Power PMR 40 wasserdicht?

Nein, es ist nicht wasserdicht. Es ist spritzwassergeschützt, sollte aber nicht Regen oder Untertauchen ausgesetzt werden.

Kann ich ein Headset mit dem Power PMR 40 verwenden?

Ja, es verfügt über einen 3,5-mm-Mono-Headset-Anschluss für die Verwendung mit kompatiblen Headsets oder Ohrhörern.

Wie aktiviere ich die VOX-Funktion?

Drücken Sie die VOX-Taste (normalerweise an der Seite), um den freihändigen Betrieb zu aktivieren. Die Empfindlichkeit kann im Einstellungsmenü angepasst werden.

Wie ist die Akkulaufzeit des Power PMR 40?

Typischerweise bis zu 20 Stunden bei gemischter Nutzung (Senden, Empfangen, Bereitschaft) mit frischen Alkalibatterien.

Benötige ich eine Lizenz, um dieses PMR-Funkgerät zu nutzen?

Nein, das Power PMR 40 arbeitet im PMR-446-Band, das in den meisten europäischen Ländern lizenzfrei ist.

Wie reinige und warte ich das Gerät?

Reinigen Sie die Außenseite mit einem weichen, trockenen Tuch. Entfernen Sie die Batterien, wenn das Gerät längere Zeit gelagert wird. Vermeiden Sie Chemikalien oder Wasser.

Wo finde ich Ersatzteile oder Zubehör?

Ersatzbatteriefachabdeckungen, Gürtelclips und kompatible Headsets sind bei Audioline oder Online-Händlern erhältlich. Für interne Reparaturen wenden Sie sich an autorisierte Servicezentren.

BEDIENUNGSANLEITUNG Power PMR 40 AUDIOLINE

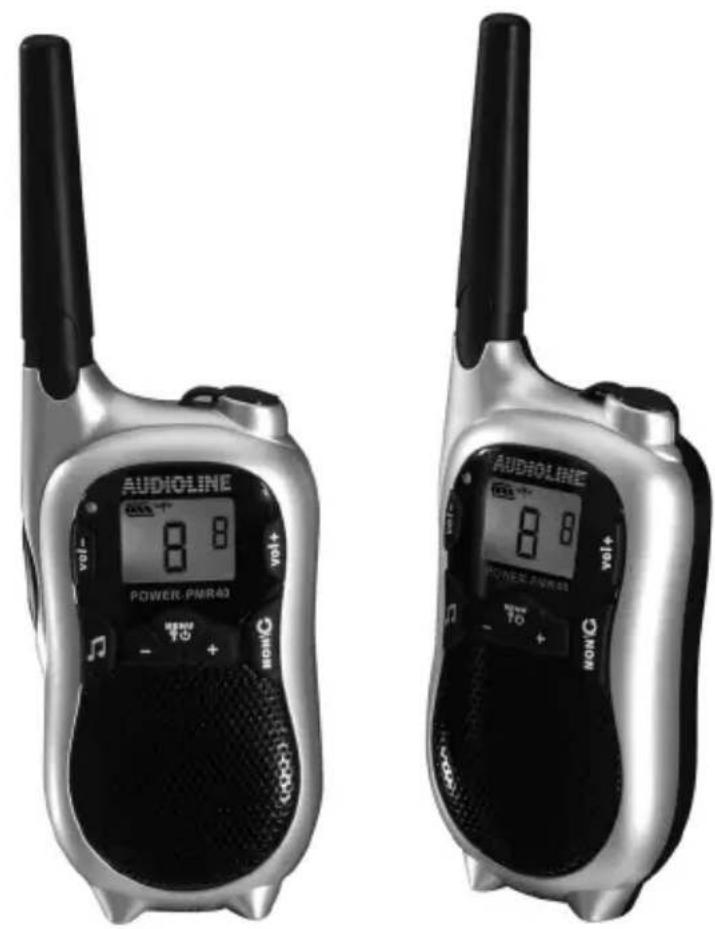

Sprechfunkgeräte-Set Walkie-Talkie Set

Bedienungsanleitung Operating Instructions

POWER PMR 40

D

GB

Inhaltsverzeichnis

1 Sicherheitshinweise 2

Bestimmungsgemäße Verwendung .....2

Verwendungsbereich 2

Netzteil 2

Akkus 2

Medizinische Geräte 2

Entsorgung ....3

Konformitätserklärung ....3

2 Funkgeräte in Betrieb nehmen ....4

Sicherheitshinweise 4

Verpackungsinhalt prüfen 4

Akkupack einlegen 4

Akkupack aufladen 5

Gürtelclip anbringen 5

3 Bedienelemente 6

4 Funkgeräte bedienen ....7

Funkgeräte ein-/ausschalten 7

Einstellen der Lautstärke 7

Senden und empfangen 7

Kanalwahl 8

CTCSS-Code wählen 8

Kanalsuche 9

Gruppenscan....10

Rufton senden 11

Rufton wählen / ausschalten .....11

Monitor 11

Tastensperre 11

Bestätigungston 12

Headset 12

Automatische Abschaltung .....12

Stoppuhr 12

VOX1 / iVOX2 (Freisprechen) .....13

5 Anhang 15

Sicherheitshinweise

1 Sicherheitshinweise

Lesen Sie diese Bedienungsanleitung sorgfältig durch.

Bestimmungsgemäße Verwendung

Diese Sprechfunkgeräte sind geeignet für die Kommunikation mit anderen Sprechfunkgeräten gleichen Standards. Jede andere Verwendung gilt als nicht bestimmungsgemäß. Eigenmächtige Veränderungen oder Umbauten sind nicht zulässig. Öffnen Sie die Geräte in keinem Fall selbst und führen Sie keine eigenen Reparaturversuche durch.

Verwendungsbereich

Vermeiden Sie Belastungen durch Rauch, Staub, Erschütterungen, Chemikalien, Feuchtigkeit, Hitze oder direkte Sonneneinstrahlung. Verwenden Sie die Funkgeräte nicht in explosionsgefährdeten Bereichen.

Netzteil

⚠️ Achtung: Verwenden Sie nur das mitgelieferte Steckernetzteil, da andere Netzteile die Funkgeräte beschädigen können. Sie dürfen den Zugang zum Steckernetzteil nicht durch Möbel oder andere Gegenstände versperren.

Akkus

⚠️ Achtung: Werfen Sie Akkus nicht ins Feuer. Verwenden Sie nur Akkus des gleichen Typs! Achten Sie auf die richtige Polung! Bei verkehrter Polung der Akkus besteht beim Aufladen Explosionsgefahr.

Medizinische Geräte

⚠️ Achtung: Benutzen Sie das Telefon nicht in der Nähe von medizinischen Geräten. Eine Beeinflussung kann nicht völlig ausgeschlossen werden. Funkgeräte können in Hörgeräten einen unangenehmen Brummton verursachen.

2 Service-Hotline Deutschland: Tel. [phone] (Kosten bei Anruf aus dem Festnetz der Deutschen Telekom bei Drucklegung: 14 ct/min. Ggf. abweichende Kosten bei Anrufen aus den Mobilfunknetzen.)

Sicherheitshinweise

Entsorgung

Sie sind gesetzlich zur sachgerechten Entsorgung von Gebrauchsgütern verpflichtet. Hat Ihr Gerät ausgedient, bringen Sie es zur Sammelstelle Ihres kommunalen Entsorgungsträgers (z. B. Wertstoffhof). Das nebenstehende Symbol bedeutet, dass Sie das Gerät auf keinen Fall in den Hausmüll werfen dürfen! Nach dem Elektro- und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich gehalten, alte Elektro- und Elektronikgeräte einer getrennten Abfallerfassung zuzuführen.

Akkus entsorgen Sie beim batterievertreibenden Handel sowie bei zuständigen Sammelstellen, die entsprechende Behälter bereitstellen.

Verpackungsmaterialien entsorgen Sie entsprechend den lokalen Vorschriften.

⚠️ Achtung: Setzen Sie das Gerät niemals tropfenden oder spritzenden Flüssigkeiten aus und sorgen Sie dafür, dass keine flüssigkeitsgefüllten Objekte wie z. B. Vasen auf dem Gerät stehen.

Konformitätserklärung

Dieses Gerät erfüllt die Anforderungen der EU-Richtlinie: 1999/5/EG Richtlinie über Funkanlagen und Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung ihrer Konformität.

CE Die Konformität mit der o. a. Richtlinie wird durch das CE-Zeichen auf dem Gerät bestätigt.

Für die komplette Konformitätserklärung nutzen Sie bitte den kostenlosen Download von unserer Website www.audioline.de. Dieses Produkt ist für den Betrieb innerhalb Deutschlands entwickelt worden. Es arbeitet auf einer EU-harmonisierten Frequenz (446 MHz) und darf daher außerhalb Deutschlands in allen EU-Mitgliedstaaten betrieben werden.

Service-Hotline Deutschland: Tel. [phone] (Kosten bei Anruf aus dem Festnetz der Deutschen Telekom bei Drucklegung: 14 ct/min. Ggf. abweichende Kosten bei Anrufen aus den Mobilfunknetzen.)

Funkgeräte in Betrieb nehmen

2 Funkgeräte in Betrieb nehmen

Sicherheitshinweise

⚠️ Achtung: Lesen Sie vor der Inbetriebnahme unbedingt die Sicherheitshinweise in Kapitel 1.

Verpackungsinhalt prüfen

Zum Lieferumfang gehören:

• zwei Funkgeräte mit Gürtelclip - zwei Akkupacks
• zwei Headsets - eine Ladestation
• eine Bedienungsanleitung - ein Netzteil

Akkupack einlegen

Öffnen Sie das Akkufach. Legen Sie den mitgelieferten Akku-pack ein. Achten Sie auf die richtige Polung! Schließen Sie das Batteriefach.

⚠️ Achtung: Standard Akkus und Batterien werden in der Ladestation nicht geladen. Verwenden Sie nur den mitgelieferten Akkupack oder Akkupacks der gleichen Bauweise.

⚠️ Achtung: Wenn der Akkupack falsch eingesetzt wird besteht Explosionsgefahr. Ersetzen Sie den Akku nur durch einen Akku gleichen Typs (Hersteller: LEXEL, Modell-Nummer: KEBT-085-1).

Setzen Sie Akkus niemals übermäßiger Hitze wie direkter Sonneneinstrahlung, Feuer o. ä. aus.

Funkgeräte in Betrieb nehmen

Akkupack aufladen

Schließen Sie die Ladestation wie auf der Skizze abgebildet an. Verwenden Sie aus Sicherheitsgründen nur das mitgelieferte Netzteil.

Netzsteckdose

Stellen Sie die Funkgeräte vor der ersten Inbetriebnahme für mindestens 14 Stunden in die Ladestation. Wenn die Funkgeräte korrekt in der Ladestation stehen, leuchten die roten LEDs. Die roten LEDs leuchten auch, wenn die Akkupacks komplett aufgeladen sind.

⚠️ Achtung: Laden Sie die Funkgeräte nicht mit fremden Aufladegeräten.

Der aktuelle Akkuladezustand wird im Display angezeigt: voll halb schwach leer

Sobald die Anzeige im Display blinkt und Warntöne zu hören sind, muss das Funkgerät aufgeladen werden.

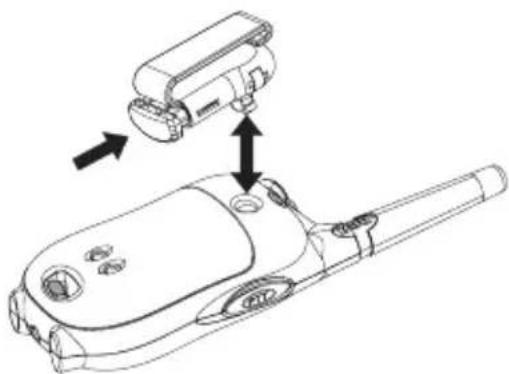

Gürtelclip anbringen

Stecken Sie den Gürtelclip in die dafür vorgesehene Öffnung, bis er hörbar einrastet. Zum Entfernen drücken Sie auf den Gürtelclip und ziehen ihn aus der Öffnung.

Service-Hotline Deutschland: Tel. [phone] (Kosten bei Anruf aus dem Festnetz der Deutschen Telekom bei Drucklegung: 14 ct/min. Ggf. abweichende Kosten bei Anrufen aus den Mobilfunknetzen.)

Bedienelemente

3 Bedienelemente

Handset

1 A nschluss für Headset
2 Display
3 Lautstärke + (lauter)
4 Menü / Tastensperre / Ein/Aus
5 Kanalsuche / Monitor
6 E instellung aufwärts
7 E instellung abwärts
8 Rufton senden
9 PTT-(Sprech)taste
10 Lautstärke - (leiser)
11 Betriebsanzeige-LED

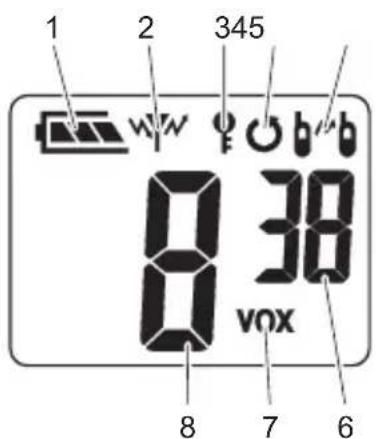

Display

1 Akkukapazitätsanzeige
2 Senden-Empfangen
3 Tastensperre
4 Kanalsuche
5 Bestätigungston
6 CTCSS Code
7 VOX-Mode
8 Kanal

6

Service-Hotline Deutschland: Tel. [phone] (Kosten bei Anruf aus dem Festnetz der Deutschen Telekom bei Drucklegung: 14 ct/min. Ggf. abweichende Kosten bei Anrufen aus den Mobilfunknetzen.)

Funkgeräte bedienen

4 Funkgeräte bedienen

Funkgeräte ein-/ausschalten

Zum Einschalten Menütaste drücken und gedrückt halten. Sie hören einen Signalton. Im Display werden der zuletzt eingestellte Kanal und die Rufcodierung angezeigt und die Betriebs-LED blinkt.

Zum Ausschalten Menütaste drücken und gedrückt halten.

Einstellen der Lautstärke

Drücken Sie vol+ oder vol - um die Lautstärke zu erhöhen oder zu verringern.

Senden und empfangen

Senden Drücken Sie die PTT-(Sprech)taste, die

Betriebs-LED leuchtet.

Wird die PTT-(Sprech)taste länger als 60

Sekunden gedrückt, ertönt ein Warnton. Die

Übertragung wird unterbrochen.

Halten Sie das Funkgerät ca. 5 bis 7 cm vom Mund entfernt und sprechen Sie mit normaler Lautstärke.

Um mit anderen Teilnehmern zu sprechen, müssen alle Funkgeräte auf den gleichen Kanal und Rufcodierung eingestellt sein.

Empfangen Lassen Sie die PTT-(Sprech)taste los.

Sie können keine Funksignale empfangen, wenn Sie die PTT-(Sprech)taste gedrückt halten.

Funkgeräte bedienen

Kanalwahl

Drücken Sie + oder - um den gewünschten Kanal zu wählen.

Kanal	Frequenz (MHz)	Kanal	Frequenz (MHz)
1	446.00625	5	446.05625
2	446.01875	6	446.06875
3	446.03125	7	446.08125
4	446.04375	8	446.09375

CTCSS-Code wählen

CTCSS = Continuous Tone Coded Squelch System = Selektivruf.

Es werden alle Gespräche an Funkgeräten signalisiert, die sich im Empfangsbereich befinden. Voraussetzung dafür ist, dass alle Funkgeräte auf den gleichen Kanal eingestellt sind. Um gegenseitige Störungen zu vermeiden, kann auf dem eingestellten Kanal ein CTCSS-Code festgelegt werden. Es sind 38 CTCSS-Codes pro Kanal möglich.

1 x Binstellungsmenü aufrufen.

CTCSS-Code auswählen und mit der PTT-(Sprech)taste bestätigen.

Jeder CTCSS-Code entspricht einer bestimmten Tonfrequenz, die das Sprechfunkgerät sendet. Die Kommunikation zwischen zwei Teilnehmern ist nur dann möglich, wenn beide denselben Kanal und CTCSS-Code verwenden.

Eine Ausnahme ist der CTCSS-Code "0". Bei dieser Einstellung können, unabhängig vom CTCSS-Code, alle Gespräche auf dem eingestellten Kanal gehört werden. Um am Funkverkehr teilnehmen zu können, muss dann ggf. vom CTCSS-Code "0" auf den verwendeten CTCSS-Code gewechselt werden.

Wenn Sie mit Funkgeräten kommunizieren möchten, die keinen CTCSS-Code verwenden, müssen Sie an Ihrem Funkgerät den CTCSS-Code "0" auswählen.

Funkgeräte bedienen

Kanalsuche

In einer Endlosschleife wird auf den acht Kanälen nach Signalen gesucht. Im Display erscheint das Symbol .Wird ein aktiver Kanal gefunden, stoppt die Kanalsuche. Die Betriebs-LED blinkt einmal pro Sekunde. Drücken Sie die PTT-(Sprech)taste, um am Funkverkehr teilzunehmen.

Wenn Sie die PTT-(Sprech)taste nicht drücken oder keine Aktivität auf dem Kanal festgestellt werden kann, wird die Kanalsuche nach fünf Sekunden fortgesetzt.

Kanalsuche starten/beenden

Kanalsuche starten/beenden.

Kanalsuche fortsetzen

Kanalsuche fortsetzen.

Kanal ausschließen

Wenn ein gefundener Kanal von der Kanalsuche nicht weiter berücksichtigt werden soll, dann können Sie diesen ausschließen. Beim Start einer neuen Kanalsuche werden wieder alle Kanäle berücksichtigt.

Taste drücken und halten. Der Kanal wird ausgeschlossen und die Kanalsuche fortgesetzt.

Es ist möglich, alle Kanäle außer dem „Home Channel“ auszuschließen. Als “Home Channel” wird der Kanal bezeichnet, den Sie als Ausgangspunkt der Kanalsuche festgelegt haben.

D

Funkgeräte bedienen

Gruppenscan

Sie können eine Kanalgruppe für die Kanalsuche definieren.

Scrollen Sie durch die Kanäle und legen Sie für jeden Kanal einzeln fest, ob dieser bei einer Kanalsuche berücksichtigt werden soll oder nicht.

Kanalgruppe definieren

Wählen Sie einen Kanal.

6 x Drücken Sie die Menütaste 6 mal.

Nehmen Sie den betreffenden Kanal in die Gruppe auf ("y") oder nicht ("-"). Bestätigen Sie mit der PTT-(Sprech)taste. Führen Sie diese Einstellung für jeden Kanal durch.

Gruppenscan einschalten

7 x ☐lucken Sie die Menütaste 7 mal.

Schalten Sie Gruppenscan ein- ("y") oder aus (-"). Bestätigen Sie mit der PTT-(Sprech)taste.

Auch wenn "Gruppenscan" aktiviert ist, muss mehr als ein Kanal zusätzlich zum "Home Channel" programmiert sein, damit der Gruppenscan durch Drücken der Taste im Bereitschaftsmodus gestartet werden kann. Ist dies nicht der Fall, wird eine "normale" Kanalsuche durchgeführt. Als "Home Channel" wird der Kanal bezeichnet, den Sie als Ausgangspunkt der Kanalsuche festgelegt haben. In der Betriebsart "Gruppenscan" wird der "Home Channel" als bevorzugter Kanal behandelt wenn er nicht der Gruppe zugefügt wurde. Beachten Sie, dass die Einstellung des CTCSS-Codes der Kanäle für den Gruppenscan der Einstellung der sendenden Kanäle entsprechen muss, um diese zu empfangen. Alternativ kann der CTCSS-Code auf „0“ gesetzt werden, um alle Kanäle empfangen zu können.

Funkgeräte bedienen

Rufton senden

Der Rufton macht andere Teilnehmer darauf aufmerksam, dass Sie ein Gespräch beginnen möchten. Die anderen Teilnehmer müssen den gleichen Kanal und CTCSS-Code verwenden.

Rufton senden.

Rufton wählen / ausschalten

Sie haben 10 Ruftöne zur Auswahl. Um den Rufton auszuschalten wählen Sie die Einstellung "0".

2 x ☐BUcken Sie die Menütaste 2 mal.

Wählen Sie den gewünschten Rufton. Bestätigen Sie mit der PTT-(Sprech)taste.

Monitor

Die Monitor-Funktion ermöglicht es Ihnen auf dem aktuell eingestellten Kanal nach schwachen Signalen zu suchen. Wenn Sie ein fremdes Signal empfangen, wechseln Sie auf einen freien Kanal. Kommunizieren Sie mit anderen Teilnehmern immer auf einem freien Kanal, um Störungen zu vermeiden.

drücken und halten: Kanal abhören.

loslassen: Abhören beenden.

Tastensperre

Die Tastensperre verhindert das ungewollte Ändern von Einstellungen. Im Display erscheint das Symbol .?

Tastensperre einschalten

8 x ☐BUcken Sie die Menütaste 8 mal.

Schalten Sie die Tastensperre ("y") oder aus ("-"). Bestätigen Sie mit der PTT-(Sprech)taste.

Tastensperre ausschalten

Drücken und halten Sie die Menütaste.

Funkgeräte bedienen

Bestätigungston

Der Bestätigungston ist zu hören, wenn Sie die PTT-(Sprech)-taste loslassen. Dadurch wird Ihrem Gesprächspartner signalisiert, dass Ihre Übertragung beendet ist.

Bestätigungston ein-/ausschalten

Schalten Sie das Funkgerät aus. Halten Sie die Taste + gedrückt und schalten Sie gleichzeitig das Funkgerät wieder ein. Bei eingeschaltetem Bestätigungston erscheint 📁 Display.

Headset

Benutzen Sie das in der Verpackung enthaltene Headset. Stecken Sie das Funkgerät beispielsweise in die Brusttasche, um beide Hände frei zu haben. Da das mitgelieferte Headset über eine zusätzliche PTT-(Sprech)taste verfügt, können Sie über diese am Headset senden.

Vorsicht beim Betrieb mit Headset: Zu hohe Lautstärke kann zu bleibenden Gehörschäden führen. Kontrollieren Sie deshalb vorher die Lautstärkeeinstellung.

Automatische Abschaltung

Sie können Ihre Funkgeräte so einstellen, dass sie nach Ablauf einer bestimmten Zeit ausgeschaltet werden. Sie können 30, 60 oder 90 Minuten einstellen (Einstellung "0" = deaktiviert).

4 x ☐ Lücken Sie die Menütaste 4 mal.

Wählen Sie die gewünschte Zeit und bestätigen Sie mit der PTT-(Sprech)taste.

Stoppuhr

Sie können Ihre Funkgeräte als Stoppuhr benutzen.

5 x Brücken Sie die Menütaste 5 mal.

Start / Stopp / Weiter

Reset

Funkgeräte bedienen

VOX ¹ / iVOX ² (Freisprechen)

Bei diesen Funktionen beginnt das Funkgerät automatisch zu senden, wenn Ihre Stimme oder ein Geräusch erkannt wird.

Wenn Sie anfangen zu sprechen, tritt eine kurze Verzögerung auf, bevor das Funkgerät sendet.

VOX-Modus aktivieren

Beim Freisprechen im VOX-Modus wird über ein Headset gesprochen. Zum Senden muss die PTT-(Sprech)taste am Funkgerät gedrückt werden.

Benutzen Sie ein handelsübliches Headset ohne PTT-(Sprech)-taste mit einem 3-poligen 2,5 mm Stereoklinkenstecker.

Steckerbelegung: 1 = Mikrofon

2 = Lautsprecher

3 = Masse

Schalten Sie das Sprechfunkgerät aus, bevor Sie ein Headset anschließen. Das im Lieferumfang enthaltene Headset ist für diese Funktion nicht ausgelegt, da dieses Headset zusätzlich mit einer PTT-(Sprech)taste ausgestattet ist.

1. Schalten Sie das Funkgerät aus.
2. Öffnen Sie die Abdeckung der Anschlussbuchse.
3. Stecken Sie den Stecker eines Headsets in die Anschlussbuchse.
4. Schalten Sie das Funkgerät ein.
5. Im Display wird "VOX" angezeigt.

VOX-Modus deaktivieren

Ziehen Sie den Anschlusstecker des Headsets aus der Anschlussbuchse - der VOX-Modus wird deaktiviert.

¹ VOX: Voice Operated Transmission = Geräuscherkennung ² iVOX: Intelligent Voice Operated Transmission = Geräuscherkennung

Service-Hotline Deutschland: Tel. [phone] (Kosten bei Anruf aus dem Festnetz der Deutschen Telekom bei Drucklegung: 14 ct/min. Ggf. abweichende Kosten bei Anrufen aus den Mobilfunknetzen.)

Funkgeräte bedienen

iVOX-Modus aktivieren

Beim Freisprechen im iVOX-Modus wird über das Funkgerät gesprochen. Die PTT-(Sprech)taste muss nicht gedrückt werden, um zu senden.

1. Schalten Sie das Funkgerät aus.
2. Halten Sie die PTT-(Sprech)taste gedrückt und schalten Sie gleichzeitig das Funkgerät wieder ein.
3. Im Display wird "iVOX" angezeigt.

iVOX-Modus deaktivieren

Um den iVOX-Modus zu deaktivieren, schalten Sie das Funkgerät aus und wieder ein.

VOX / iVOX-Empfindlichkeit wählen

Für den Betrieb im VOX / iVOX-Modus können 3 Empfindlichkeitsstufen entsprechend der Umgebungsgeräusche gewählt werden.

Stufe 1 laute Umgebungsgeräusche Stufe 2 normale Umgebungsgeräusche Stufe 3 leise Umgebungsgeräusche

3 x ☐lücken Sie die Menütaste 3 mal.

Wählen Sie die gewünschte Empfindlichkeit und bestätigen Sie mit der PTT-(Sprech)taste.

Anhang

5 A n h a n g

Falls es Probleme gibt

Haben Sie Probleme mit Ihren Funkgeräten, kontrollieren Sie zuerst die folgenden Hinweise. Bei Garantieansprüchen wenden Sie sich an Ihren Fachhändler. Die Garantiezeit beträgt 2 Jahre.

Fragen und Antworten

Fragen	Antworten
Keine Funktion	- Funkgerät nicht geladen- Tastensperre aktiviert
Senden nicht möglich	- PTT-(Sprech)taste zum Sendenvollständig drücken- Kanal wird von anderen Teilnehmernbenutzt

Kein Empfang - PTT-(Sprech)taste loslassen

• Lautstärke zu gering eingestellt
• Sie befinden sich außerhalb des Empfangsbereichs, ändern Sie Ihre Position
• H indernisse wie Bäume und Gebäude haben einen negativen Einfluss auf die Reichweite
• CTCSS-Code ist nicht identisch mit dem des Gesprächspartners
• Kanal wird von anderen Teilnehmern benutzt

D

Anhang

Technische Daten

Merkmal	Wert
Ausgangsleistung	0,5	W
Reichweite ca. 10 km bei freier Sichtlinie
Gesamt-Betriebszeit	Bis zu 14 Std. (Basierend auf 5 % Senden, 5 % Empfangen und 90 % Stand-by-Zeit)

Max. Gesprächsdauer Bis zu 100 Min.

Ladezeit Min. 12 Std.

Akku NiMH 3,6 V, 600 mAh

Stromversorgung Eingang: 230 V, 50 Hz, AC

Ausgang: 9 V, 200 mA, AC

Pflegehinweise / Garantie

Pflegehinweise

Reinigen Sie die Gehäuseoberflächen mit einem weichen und fusselfreien Tuch. Verwenden Sie keine Reinigungsmittel oder Lösungsmittel.

Garantie

AUDIOLINE-Geräte werden nach den modernsten Produktionsverfahren hergestellt und geprüft. Ausgesuchte Materialien und hoch entwickelte Technologien sorgen für einwandfreie Funktion und lange Lebensdauer. Die Garantie gilt nicht für die in den Produkten verwendeten Batterien, Akkus oder Akkupacks. Die Garantiezeit beträgt 24 Monate, gerechnet vom Tage des Kaufs. Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind, kostenlos beseitigt. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung, natürliche Abnutzung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss

Anhang

oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung. Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessern, zu ersetzen oder das Gerät auszutauschen. Ausgetauschte Teile oder ausgetauschte Geräte gehen in unser Eigentum über. Schadenersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit des Herstellers beruhen.

Sollte Ihr Gerät dennoch einen Defekt innerhalb der Garantiezeit aufweisen, wenden Sie sich bitte unter Vorlage Ihrer Kaufquittung ausschließlich an das Geschäft, in dem Sie Ihr AUDIOLINE-Gerät gekauft haben. Alle Gewährleistungsansprüche nach diesen Bestimmungen sind ausschließlich gegenüber Ihrem Fachhändler geltend zu machen. Nach Ablauf von zwei Jahren nach Kauf und Übergabe unserer Produkte können Gewährleistungsrechte nicht mehr geltend gemacht werden.

D

Anhang

Stichwortverzeichnis

A

Akkupack aufladen .....5

Akkupack einlegen .....4

Akkus 2

Automatische Abschaltung ....12

B

Bedienelemente .....6

Bestätigungston .....12

Bestimmungsgemäße Verwendung .....2

C

CTCSS-Code 8

E

Entsorgung ....3

F

Freisprechen .....13

Funkgeräte ein-/ausschalten ...7

G

Garantie 16

Gruppenscan .....10

Gürtelclip 5

H

Headset 12

|

iVOX-Modus .....14

K

Kanalgruppe .....10

Kanalsuche 9

Kanalwahl 8

Konformitätserklärung .....3

L

Lautstärke einstellen .....7

M

Medizinische Geräte .....2

Monitor 11

N

Netzteil 2

P

Pflegehinweise .....16

Problemlösung .....15

R

Rufton....11

S

Senden und empfangen .....7

Sicherheitshinweise .....2

Stopp ....12

T

Tastensperre .....11

Technische Daten .....16

V

Verpackungsinhalt .....4

Verwendungsbereich .....2

VOX-Modus 13

Contents

Wichtige Garantiehinweise

Die Garantiezeit für Ihr AUDIOLINE-Produkt beginnt mit dem Kaufdatum. Ein Garantieanspruch besteht bei Mängeln, die auf Material- oder Herstellungsfehler zurückzuführen sind. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung, natürliche Abnutzung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung.

BITTE WENDEN SIE SICH IM GARANTIEFALL AUSSCHLIESSLICH AN DEN HÄNDLER, BEI DEM SIE DAS GERÄT GEKAUFT HABEN, UND VERGESSEN SIE NICHT, DEN KAUFBELEG VORZULEGEN. UM UNNÖTIG LANGE WARTEZEITEN ZU VERMEIDEN, SENDEN SIE REKLAMATIONSGERÄTE BITTE NICHT AN UNSERE BÜROADRESSE.

BEI FRAGEN ZUR BEDIENUNG UND GARANTIELEISTUNG LESEN SIE BITTE DIE BEDIENUNGSANLEITUNG, FRAGEN SIE IHREN FACH- HÄNDLER ODER WENDEN SIE SICH AN UNSERE

Service Hotline: [phone]

(Kosten bei einem Anruf aus dem Festnetz der Deutschen Telekom bei Drucklegung: 14 ct/min. / Ggf. abweichende Kosten bei Anrufen aus den Mobilfunknetzen.)

AUDIOLINE GmbH

Neuss

Internet: www.audioline.de • E-Mail: [e-mail]

Version 2.0 • 15.05.2008
