Produkttyp	Funkgerät
Marke	Audioline
Modell	PMR 16
Funkstandard	PMR446
Frequenzband	446 MHz
Anzahl Kanäle	16
Maximale Ausgangsleistung	0,5 W
Reichweite (im Freien)	Bis zu 8 km
Stromversorgung	3 x AAA-Batterien (nicht enthalten)
Abmessungen (ca.)	160 x 55 x 35 mm
Gewicht (ca.)	100 g (ohne Batterien)
CTCSS/DCS-Töne	Ja, 38 CTCSS + 83 DCS-Codes
VOX-Funktion	Ja, freihändiger Betrieb
Scan-Funktion	Ja, um aktive Kanäle zu finden
Batteriestandsanzeige	Ja, auf LCD-Display
Hintergrundbeleuchtetes Display	Ja, für einfaches Lesen bei schwachem Licht
Kopfhöreranschluss	2,5 mm
Roger-Beep	Ja, wählbar
Automatische Rauschsperre	Ja
Betriebstemperatur	-10°C bis +50°C
Garantie	1 Jahr
Wartung	Reinigen mit einem weichen, trockenen Tuch; Wasser und Lösungsmittel vermeiden
Sicherheit	Nicht in der Nähe von explosionsgefährdeten Bereichen verwenden; in Gefahrenzonen ausschalten

Häufig gestellte Fragen - PMR 16 AUDIOLINE

Wie viele Kanäle hat das Audioline PMR 16?

Das PMR 16 bietet 16 Kanäle im PMR446-Frequenzband.

Was ist die maximale Reichweite des PMR 16?

Bis zu 8 km in offenen Außenbereichen mit freier Sichtlinie. Die tatsächliche Reichweite kann je nach Gelände und Hindernissen variieren.

Welche Art von Batterien verwendet das PMR 16?

Es benötigt 3 AAA-Alkalibatterien (nicht enthalten). Wiederaufladbare Batterien können ebenfalls verwendet werden.

Wie verwende ich die VOX-Funktion?

Drücken Sie die Menütaste, um die Einstellungen aufzurufen, wählen Sie dann VOX und einen Pegel (1-3). Wenn aktiviert, sendet das Funkgerät automatisch, wenn Sie sprechen.

Kann ich ein externes Headset anschließen?

Ja, das PMR 16 hat einen 2,5-mm-Kopfhöreranschluss, der mit den meisten PMR-Headsets kompatibel ist.

Wie stelle ich die CTCSS/DCS-Codes ein?

Drücken Sie Menu, bis das CTCSS- oder DCS-Symbol blinkt, und wählen Sie dann mit den Aufwärts/Abwärts-Tasten den gewünschten Code aus der Liste.

Was soll ich tun, wenn die Reichweite schlecht ist?

Stellen Sie sicher, dass beide Funkgeräte auf demselben Kanal und CTCSS/DCS-Code sind. Gehen Sie zu höher gelegenem Gelände, vermeiden Sie Gebäude und stellen Sie sicher, dass die Batterien vollständig geladen sind.

Ist das PMR 16 wasserdicht?

Nein, es ist nicht wasserdicht. Es sollte von Regen und Feuchtigkeit ferngehalten werden. Bei Kontakt mit einem trockenen Tuch abwischen.

Wie führe ich einen Reset durch?

Halten Sie die Menü-Taste gedrückt, während Sie das Funkgerät einschalten, um auf die Werkseinstellungen zurückzusetzen. Alle Einstellungen werden gelöscht.

Wie lange ist die Garantiezeit?

Audioline gewährt 1 Jahr Garantie auf Herstellungsfehler. Bewahren Sie Ihren Kaufbeleg auf.

BEDIENUNGSANLEITUNG PMR 16 AUDIOLINE

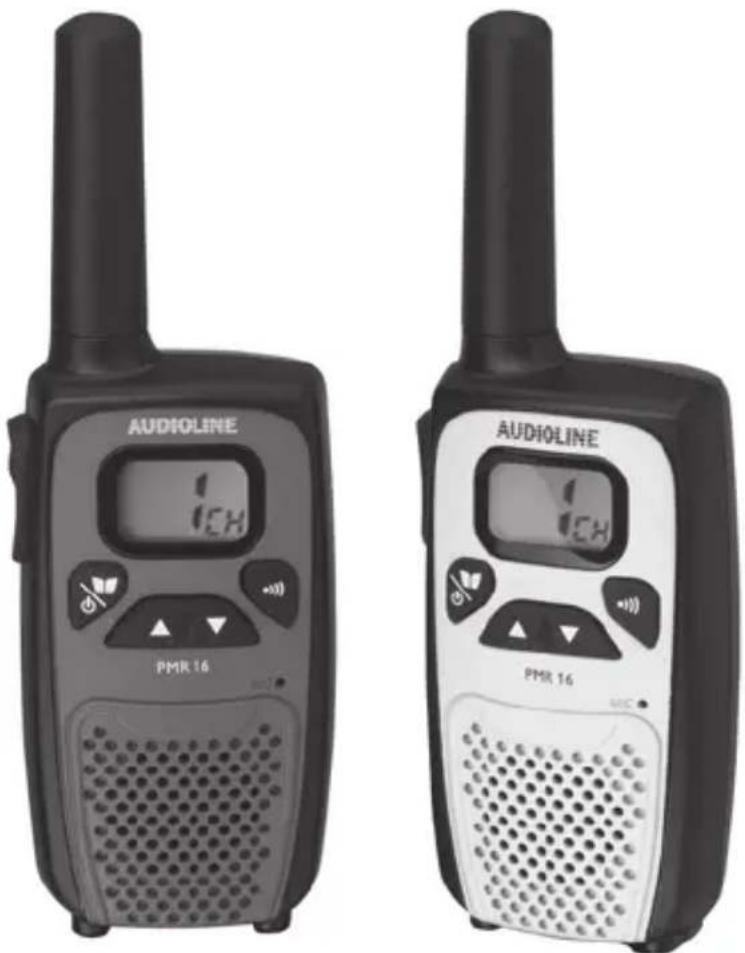

Sprechfunkgeräte-Set Walkie-Talkie Set

Bedienungsanleitung Operating Instructions

PMR 16

D

GB

1 Sicherheitshinweise ....2

Bestimmungsgemäße Verwendung 2

Verwendungsbereich 2

Batterien 2

Medizinische Geräte 2

Entsorgung 2

Konformitätserklärung 3

2 Funkgeräte in Betrieb nehmen 4

Sicherheitshinweise 4

Verpackungsinhalt prüfen 4

Batterien einlegen 4

Gürtelclip 4

3 Bedienelemente ....5

4 Funkgeräte bedienen 6

Funkgeräte ein-/ausschalten .6

Einstellen der Lautstärke 6

Senden und empfangen ....6

Rufton senden 7

Bestätigungston 7

Kanalwahl 7

5 Anhang 8

Falls es Probleme gibt ....8

Technische Daten 8

Pflegehinweise / Garantie 9

1 Sicherheitshinweise

Lesen Sie diese Bedienungsanleitung sorgfältig durch.

Bestimmungsgemäße Verwendung

Diese Sprechfunkgeräte sind geeignet für die Kommunikation mit anderen Sprechfunkgeräten gleichen Standards. Jede andere Verwendung gilt als nicht bestimmungsgemäß. Eigenmächtige Veränderungen oder Umbauten sind nicht zulässig. Öffnen Sie die Geräte in keinem Fall selbst und führen Sie keine eigenen Reparaturversuche durch.

Verwendungsbereich

Vermeiden Sie Belastungen durch Rauch, Staub, Erschütterungen, Chemikalien, Feuchtigkeit, Hitze oder direkte Sonneneinstrahlung. Verwenden Sie die Funkgeräte nicht in explosionsgefährdeten Bereichen.

Batterien

⚠️ Achtung: Werfen Sie Batterien nicht ins Feuer. Verwenden Sie nur Batterien des gleichen Typs! Achten Sie auf die richtige Polung!

Medizinische Geräte

⚠️Achtung: Benutzen Sie das Gerät nicht in der Nähe von medizinischen Geräten. Eine Beeinflussung kann nicht völlig ausgeschlossen werden. Funkgeräte können in Hörgeräten einen unangenehmen Brummton verursachen.

Entsorgung

Sie sind gesetzlich zur sachgerechten Entsorgung von Gebrauchsgütern verpflichtet. Hat Ihr Gerät ausgedient, bringen Sie es zur Sammelstelle Ihres kommunalen Entsorgungsträgers (z. B. Wertstoffhof). Das nebenstehende Symbol bedeutet, dass Sie das Gerät auf keinen Fall in den Hausmüll werfen dürfen! Nach dem Elektro- und Elektronik - gerätegesetz sind Besitzer von Altgeräten gesetzlich gehalten, alte Elektro- und Elektronikgeräte einer getrennten Abfallerfassung zuzuführen.

Batterien entsorgen Sie beim batterievertreibenden Handel sowie bei zuständigen Sammelstellen, die entsprechende Behälter bereitstellen.

Verpackungsmaterialien entsorgen Sie entsprechend den lokalen Vorschriften.

⚠️ Achtung: Setzen Sie das Gerät niemals tropfenden oder spritzenden Flüssigkeiten aus und sorgen Sie dafür, dass keine flüssigkeitsgefüllten Gefäße wie z. B. Gläser auf dem Gerät stehen.

Konformitätserklärung

Dieses Gerät erfüllt die Anforderungen der EU-Richtlinien:

- 1999/5/EG Richtlinie über Funkanlagen und Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung ihrer Konformität. - 2005/32/EG Richtlinie „Energiebetriebene Produkte“.

Die Konformität mit der o. a. Richtlinie wird durch das CE-Zeichen auf dem Gerät bestätigt.

Für die komplette Konformitätserklärung nutzen Sie bitte den kostenlosen Download von unserer Website www.audioline.de.

Dieses Produkt ist für den Betrieb innerhalb Deutschlands entwickelt worden. Es arbeitet auf einer EU-harmonisierten Frequenz (446 MHz) und darf daher außerhalb Deutschlands in allen EU-Mitgliedstaaten betrieben werden.

2 Funkgeräte in Betrieb nehmen

Sicherheitshinweise

⚠️Achtung: Lesen Sie vor der Inbetriebnahme unbedingt die Sicherheitshinweise in Kapitel 1.

Verpackungsinhalt prüfen

- 2 Funkgeräte mit Gürtelclip - 1 Bedienungsanleitung

Batterien einlegen

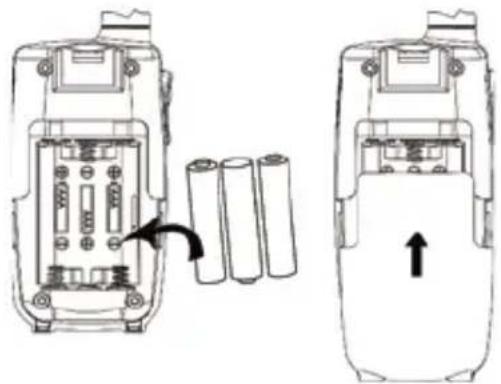

Öffnen Sie das Batteriefach. Legen Sie 3 Stück handelsübliche AAA-Batterien ein. Achten Sie auf die richtige Polung! Schließen Sie das Batteriefach.

⚠️ Achtung: Verwenden Sie in einem Satz (3 Stück) nur Batterien der gleichen Bauweise (AAA). Tauschen Sie die Batterien immer im ganzen Satz (3 Stück) aus. Setzen Sie Batterien niemals übermäßiger Hitze wie direkter Sonneneinstrahlung, Feuer o. ä. aus.

Hinweis

Schalten Sie die Funkgeräte bitte aus, wenn sie nicht gebraucht werden. Entfernen Sie die Batterien aus den Funkgeräten, wenn diese für längere Zeit nicht gebraucht werden.

Gürtelclip

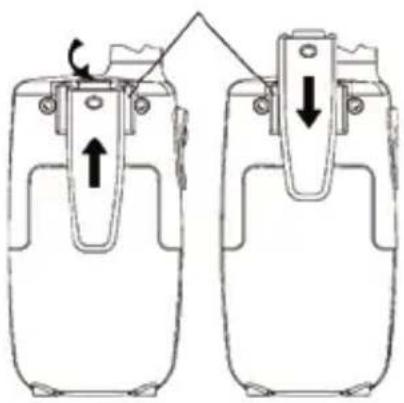

Zum Entfernen des Gürtelclips heben Sie die Sperre mit einem Fingernagel an (s. Skizze) und schieben ihn aus der Halterung.

Zum Anbringen des Gürtelclips schieben Sie ihn in die Halterung bis er hörbar einrastet.

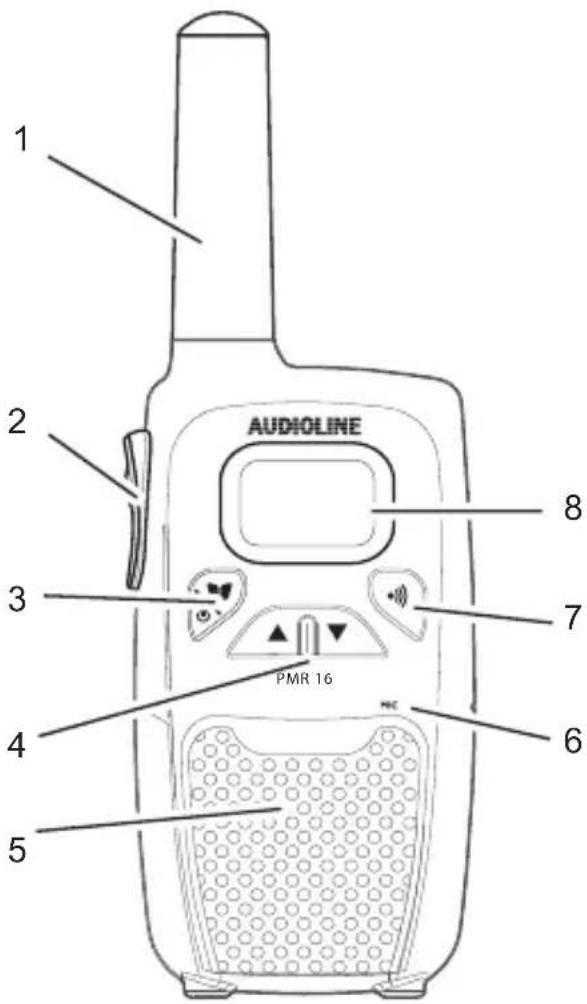

1 Antenne
2 PTT-(Sprech)taste
3 Ein/Aus-Taste / Menü-Taste
4 Auf/Ab-Tasten
für Kanalwahl und Lautstärke
5 Lautsprecher
6 Mikrofon
7 Taste „Rufton senden“
8 Display

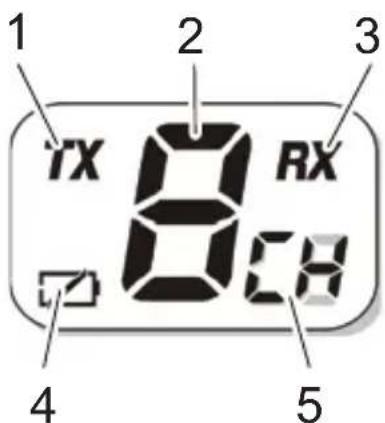

Display

1 Sendeanzeige
2 Kanalanzeige
3 Empfangsanzeige
4 Batterie-leer-Anzeige
5 CH - Kanalwahl
LE - Lautstärkeeinstellung

D

4 Funkgeräte bedienen

Funkgeräte ein-/ausschalten

Zum Einschalten Ein/Aus / Menü-Taste drücken und gedrückt halten. Sie hören einen Signalton und im Display wird der derzeitige Kanal angezeigt.

Zum Ausschalten Ein/Aus / Menü-Taste drücken und gedrückt halten. Sie hören einen Signalton.

Einstellen der Lautstärke

Drücken Sie ▲ oder ▼ um die Lautstärke zu erhöhen oder zu verringern. Die Lautstärke wird im Display angezeigt.

Senden und empfangen

Senden Drücken Sie die PTT-(Sprech)taste. TX wird angezeigt.

Halten Sie das Funkgerät ca. 5 bis 7 cm vom Mund entfernt und sprechen Sie mit normaler Lautstärke. Um mit anderen Teilnehmern zu sprechen, müssen alle Funkgeräte auf den gleichen Kanal eingestellt sein.

Empfangen Das Funkgerät ist ständig in Empfangsbereitschaft, wenn es eingeschaltet ist und die PTT-(Sprech)taste bzw. die Ruftaste nicht gedrückt ist. RX wird angezeigt.

Sie können keine Funksignale empfangen, wenn Sie die PTT-(Sprech)taste gedrückt halten.

Rufton senden

Der Rufton macht andere Teilnehmer darauf aufmerksam, dass Sie ein Gespräch beginnen möchten. Die anderen Teilnehmer müssen den gleichen Kanal verwenden.

Rufton senden.

Bestätigungston

Der Bestätigungston ist zu hören, wenn Sie die PTT-(Sprech)-taste loslassen. Dadurch wird Ihrem Gesprächspartner signalisiert, dass Ihre Übertragung beendet ist.

Kanalwahl

Drücken Sie die Ein/Aus / Menü-Taste. CH blinkt.

Drücken Sie ▲ oder ▼ um den gewünschten Kanal zu wählen. Die Kanalnummer wird im Display angezeigt.

Kanal	Frequenz (MHz)	Kanal	Frequenz (MHz)
1	446.00625	5	446.05625
2	446.01875	6	446.06875
3	446.03125	7	446.08125
4	446.04375	8	446.09375

Drücken Sie die Ein/Aus / Menü-Taste um die Einstellung zu beenden.

5 Anhang

Falls es Probleme gibt

Haben Sie Probleme mit Ihren Funkgeräten, kontrollieren Sie zuerst die folgenden Hinweise. Bei Garantieansprüchen wenden Sie sich an Ihren Fachhändler. Die Garantiezeit beträgt 2 Jahre.

Fragen und Antworten

Fragen	Antworten
Keine Funktion - Batterien leer
Senden nicht möglich - PTT-(Sprech)taste zum Sendenvollständig drücken- Kanal wird von anderen Teilnehmernbenutzt
Kein Empfang - PTT-(Sprech)taste loslassen- Lautstärke zu gering eingestellt- Sie befinden sich außerhalb desEmpfangsbereichs, ändern Sie IhrePosition- Hindernisse wie Bäume undGebäude haben einen negativenEinfluss auf die Reichweite- Kanal wird von anderen Teilnehmernbenutzt

Technische Daten

Merkmal	Wert
Ausgangsleistung	0,5	W
Reichweite ca. 5 km bei freier Sichtlinie
Typische Betriebszeit	Bis zu 14 Std. (Basierend auf 5 %Senden, 5 % Empfangen und 90 %Stand-by-Zeit)
Max. Gesprächsdauer	Bis zu 100 Min.
Batterien	3	x	AAA

Pflegehinweise / Garantie

Pflegehinweise

Reinigen Sie die Gehäuseoberflächen mit einem weichen und fusselfreien Tuch. Verwenden Sie keine Reinigungsmittel oder Lösungsmittel.

Garantie

AUDIOLINE-Geräte werden nach den modernsten Produktionsverfahren hergestellt und geprüft. Ausgesuchte Materialien und hoch entwickelte Technologien sorgen für einwandfreie Funktion und lange Lebensdauer. Die Garantie gilt nicht für die in den Produkten verwendeten Batterien, Akkus oder Akkupacks. Die Garantiezeit beträgt 24 Monate, gerechnet vom Tage des Kaufs.

Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind, kostenlos beseitigt.

Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung, natürliche Abnutzung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung.

Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessern, zu ersetzen oder das Gerät auszutauschen. Ausgetauschte Teile oder ausgetauschte Geräte gehen in unser Eigentum über. Schadenersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit des Herstellers beruhen.

Sollte Ihr Gerät dennoch einen Defekt innerhalb der Garantiezeit aufweisen, wenden Sie sich bitte unter Vorlage Ihrer Kaufquittung ausschließlich an das Geschäft, in dem Sie Ihr AUDIOLINE-Gerät gekauft haben. Alle Gewährleistungsansprüche nach diesen Bestimmungen sind ausschließlich gegenüber Ihrem Fachhändler geltend zu machen. Nach Ablauf von zwei Jahren nach Kauf und Übergabe unserer Produkte können Gewährleistungsrechte nicht mehr geltend gemacht werden.

D

Anhang

Wichtige Garantiehinweise

Die Garantiezeit für Ihr AUDIOLINE-Produkt beginnt mit dem Kaufdatum. Ein Garantieanspruch besteht bei Mängeln, die auf Material- oder Herstellungsfehler zurückzuführen sind. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung, natürliche Abnutzung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung.

BITTE WENDEN SIE SICH IM GARANTIEFALL AUSSCHLIESSLICH AN DEN HÄNDLER, BEI DEM SIE DAS GERÄT GEKAUFT HABEN, UND VERGESSEN SIE NICHT, DEN KAUFBELEG VORZULEGEN. UM UNNÖTIG LANGE WARTE-ZEITEN ZU VERMEIDEN, SENDEN SIE REKLAMATIONSGERÄTE BITTE NICHT AN UNSERE BÜROADRESSE.

BEI FRAGEN ZUR BEDIENUNG UND GARANTIELEISTUNG LESEN SIE BITTE DIE BEDIENUNGSANLEITUNG, FRAGEN SIE IHREN FACHHÄNDLER ODER WENDEN SIE SICH AN UNSERE

Service Hotline

Die Rufnummer der Service-Hotline finden Sie auf unserer Internetseite www.audioline.de

AUDIOLINE GmbH Neuss

Internet: www.audioline.de

E-Mail: [e-mail]

Version 1.0 • 27.11.2012
