Produkttyp	Zwei-Wege-Funkgerät (Walkie-Talkie)
Marke	Audioline
Modell	Power PMR 20
Frequenzband	446 MHz (PMR446)
Anzahl der Kanäle	8
Maximale Reichweite	Bis zu 10 km (Freifeld)
Sendeleistung	0,5 W (ERP)
Stromversorgung	Wiederaufladbarer Ni-MH-Akku oder 3 x AA-Alkalibatterien
Akkulaufzeit	Ca. 20 Stunden (typische Nutzung)
Ladezeit	12-14 Stunden (für wiederaufladbare Akkus)
Wasserbeständigkeit	IPX4 (spritzwassergeschützt)
Abmessungen (H x B x T)	155 x 60 x 35 mm
Gewicht (mit Akku)	Ca. 180 g
Display	LCD mit Hintergrundbeleuchtung
Tastensperre	Ja
VOX-Funktion	Ja
Scan-Funktion	Ja
Roger-Beep	Ja
Wartung / Reinigung	Mit einem trockenen, weichen Tuch abwischen; keine Lösungsmittel verwenden. Trocken halten.
Sicherheitshinweise	Von Kindern unter 3 Jahren fernhalten. Nicht zerlegen. Vor extremer Hitze oder Feuchtigkeit schützen.
Ersatzteile / Reparierbarkeit	Ersatzakkus und Ladegeräte erhältlich. Für Reparaturen autorisiertes Servicecenter kontaktieren.
Zusatzfunktionen	Gürtelclip, Kopfhöreranschluss, LED-Taschenlampe

Häufig gestellte Fragen - Power PMR 20 AUDIOLINE

Wie weit kann das Audioline Power PMR 20 senden?

Die maximale Reichweite beträgt bis zu 10 km im Freifeld, typischerweise jedoch 1-5 km, abhängig von Hindernissen wie Gebäuden oder Hügeln.

Welche Art von Batterien verwendet es?

Es kann entweder einen wiederaufladbaren Ni-MH-Akku (im Lieferumfang enthalten) oder 3 x AA-Alkalibatterien verwenden. Mischen Sie keine Batterietypen.

Wie wechsle ich die Kanäle?

Drücken Sie die CH+- oder CH--Taste, um durch die Kanäle 1 bis 8 zu schalten. Der aktuelle Kanal wird auf dem LCD angezeigt.

Kann ich es während des Ladens verwenden?

Nein, das Funkgerät sollte während des Ladens ausgeschaltet sein. Stecken Sie das Ladegerät in die Gleichstrombuchse und legen Sie die Akkus (oder das Funkgerät) in die Ladestation.

Wie lange hält der Akku?

Bei typischer Nutzung (5% Senden, 5% Empfang, 90% Standby) hält der Akku etwa 20 Stunden. Die tatsächliche Zeit variiert je nach Nutzung.

Ist das Audioline Power PMR 20 wasserdicht?

Es ist spritzwassergeschützt (IPX4), d.h. es hält leichtem Regen oder Spritzern stand, sollte jedoch nicht in Wasser getaucht werden.

Wie aktiviere ich die VOX-Funktion?

Halten Sie die VOX-Taste gedrückt, bis das VOX-Symbol auf dem Display erscheint. Sprechen Sie in das Mikrofon, um automatisch zu senden.

Was soll ich tun, wenn keine Kommunikation möglich ist?

Überprüfen Sie, ob beide Funkgeräte auf demselben Kanal und Subcode (CTCSS) eingestellt sind. Stellen Sie sicher, dass der Akku geladen und die Lautstärke aufgedreht ist. Versuchen Sie, nahegelegene Kanäle zu scannen.

Kann ich ein Headset mit diesem Funkgerät verwenden?

Ja, es gibt einen 2,5-mm-Kopfhöreranschluss. Stellen Sie sicher, dass das Headset mit Zwei-Wege-Funkgeräten kompatibel ist.

Wie reinige ich das Gerät?

Wischen Sie die Außenseite mit einem trockenen, weichen Tuch ab. Verwenden Sie keine scharfen Chemikalien oder Wasser. Halten Sie die Batteriekontakte trocken.

BEDIENUNGSANLEITUNG Power PMR 20 AUDIOLINE

Sprechfunkgeräte-Set Walkie-Talkie Set

Bedienungsanleitung Operating Instructions

D

GB

POWER-PMR 20

AUDIOLINE

POWER-PMR20

Bedienungsanleitung 3. . . . . . . . . . . . . .

1 Sicherheitshinweise 4. . . . . . . . . . .
2 Bedienelemente 6.
3 Funkgeräte in Betrieb nehmen 7. . . . .
4 Wie bediene ich meine Funkgeräte? 9. .
5 Falls es Probleme gibt 14. . . . . . . . . .
6 Pflegehinweise / Garantie 15. . . . . . . .
7 Stichwortverzeichnis 16. . . . . . . . . . .

D

1 Sicherheitshinweise

Lesen Sie diese Bedienungsanleitung sorgfältig durch.

Bestimmungsgemäße Verwendung

Diese Sprechfunkgeräte sind geeignet für die Kommunikation mit anderen Sprechfunkgeräten gleichen Standards. Jede andere Verwendung gilt als nicht bestimmungsgemäß. Eigenmächtige Veränderungen oder Umbauten sind nicht zulässig. Öffnen Sie die Geräte in keinem Fall selbst und führen Sie keine eigenen Reparaturversuche durch.

Verwendungsbereich

Vermeiden Sie Belastungen durch Rauch, Staub, Erschütterungen, Chemikalien, Feuchtigkeit, Hitze oder direkte Sonneneinstrahlung. Verwenden Sie die Funkgeräte nicht in explosionsgefährdeten Bereichen.

Netzteil

Achtung: Verwenden Sie nur das mitgelieferte Steckernetzteil, da andere Netzteile die Funkgeräte zerstören können. Sie dürfen den Zugang zum Steckernetzteil nicht durch Möbel oder andere Gegenstände versperren.

Aufladbare Akkus

Achtung: Werfen Sie Akkus nicht ins Feuer. Verwenden Sie nur Akkus des gleichen Typs! Achten Sie auf die richtige Polung! Bei verkehrter Polung der Akkus besteht auf der Ladestation Explosionsgefahr.

Medizinische Geräte

D

Achtung: Benutzen Sie die Funkgeräte nicht in der Nähe von medizinischen Geräten. Eine Beeinflussung kann nicht völlig ausgeschlossen werden. Funkgeräte können in Hörgeräten einen unangenehmen Brummton verursachen.

Entsorgung

Sie sind gesetzlich zur sachgerechten Entsorgung von Gebrauchsgütern verpflichtet. Das nebenstehende Symbol bedeutet, dass elektrische und elektronische Altgeräte und Akkus getrennt vom Hausmüll zu entsorgen sind.

Elektrische oder elektronische Geräte entsorgen Sie bei einer Sammelstelle eines geeigneten Entsorgungsträgers.

Akkus entsorgen Sie beim batterievertreibenden Handel sowie bei zuständigen Sammelstellen, die entsprechende Behälter bereitstellen.

Verpackungsmaterialien entsorgen Sie entsprechend den lokalen Vorschriften.

Konformitätserklärung

Dieses Gerät erfüllt die Anforderungen der EU-Richtlinie:

1999/5/EG Richtlinie über Funkanlagen und Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung ihrer Konformität. Die Konformität mit der o. a. Richtlinie wird durch das CE-Zeichen auf dem Gerät bestätigt.

Für die komplette Konformitätserklärung nutzen Sie bitte den kostenlosen Download von unserer Website www.audioline.de.

Dieses Produkt ist für den Betrieb innerhalb Deutschlands entwickelt worden.

Es arbeitet auf einer EU-harmonisierten Frequenz (446 MHz) und darf daher ausserhalb Deutschlands in allen EU-Mitgliedstaaten betrieben werden.

CE

D

2 Bedienelemente 1

Mobilteil

1 Display
2 Anschlussbuchse Headset
3 Menü / Tastensperre
4 Einstellung aufwärts
5 Mikrofon
6 Lautsprecher
7 Rufton senden
8 Einstellung abwärts
9 PTT-Sprechtaste
10 Kanalsuche / Monitor
11 Betriebs LED
12 Ein / Aus / Lautstärke

Displayanzeigen

13 Senden / Empfangen
14 Tastensperre
15 Kanalsuche
16 Bestätigungston
17 CTCSS-Code
18 VOX-Mode
19 Kanal
20 Akkukapazität

¹ Die Tasten werden in dieser Bedienungsanleitung mit einer einheitlichen Kontur abgebildet. Abweichungen von Tastensymbolen Ihres Funkgerätes gegenüber den hier abgebildeten Tastensymbolen sind möglich.

3 Funkgeräte in Betrieb nehmen

Sicherheitshinweise

Achtung: Lesen Sie vor der Inbetriebnahme unbedingt die Sicherheitshinweise in Kapitel 1.

Verpackungsinhalt prüfen

Zum Lieferumfang gehören:

• zwei Funkgeräte mit Gürtelclip - zwei Akkupacks
• zwei Headsets - eine Ladestation
• eine Bedienungsanleitung - ein Netzteil

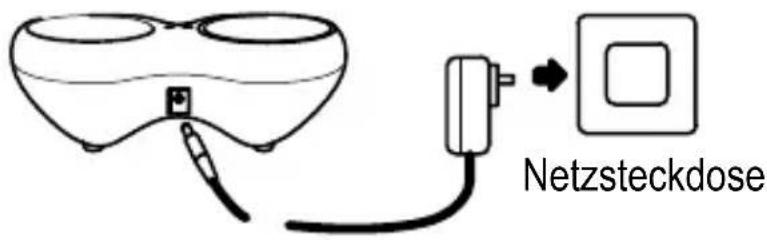

Ladestation anschließen

Schließen Sie die Ladestation wie auf der Skizze abgebildet an. Verwenden Sie aus Sicherheitsgründen nur das mitgelieferte Netzteil.

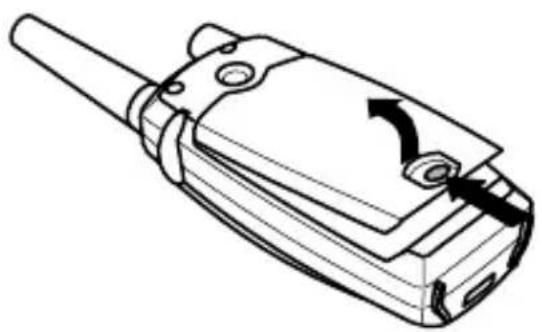

Akkupack einlegen

Öffnen Sie das Batteriefach. Legen Sie den mitgelieferten Akkupack ein. Achten Sie auf die richtige Polung! Schließen Sie das Batteriefach.

Achtung: Standard Akkus und Batterien werden in der La-destation nicht geladen. Verwenden Sie nur den mitgelieferten Akkupack oder Akkupacks der gleichen Bauweise.

Funkgeräte in Betrieb nehmen

Akkupack aufladen

Stellen Sie die Funkgeräte vor der ersten Inbetriebnahme für mindestens 14 Stunden in die Ladestation. Wenn die Funkgeräte korrekt in der Ladestation stehen, leuchten die roten LEDs. Die roten LEDs leuchten auch, wenn die Akkupacks komplett aufgeladen sind.

Laden Sie die Akkupacks nicht mit fremden Aufladegeräten.

Die Akkukapazität wird im Display durch das Symbol angezeigt.

voll halb schwach leer

Sobald die Anzeige im Display blinkt und Warntöne zu hören sind, muss der Akkupack aufgeladen werden.

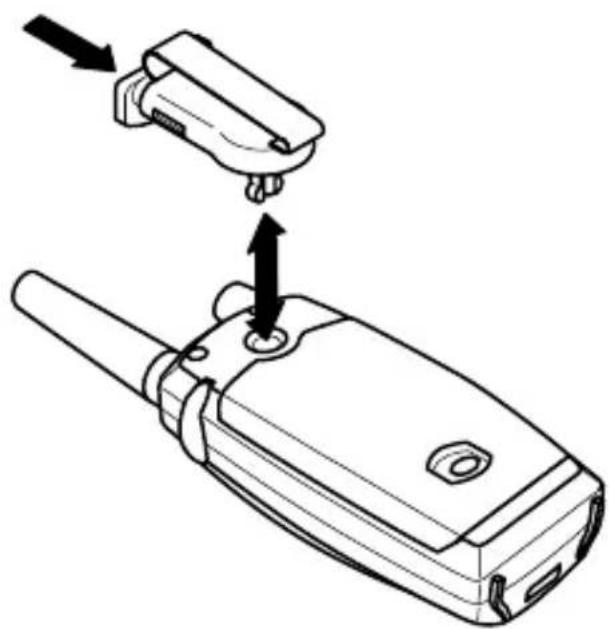

Gürtelclip anbringen

Stecken Sie den Gürtelclip in die dafür vorgesehene Öffnung, bis er hörbar einrastet. Zum Entfernen drücken Sie auf den Gürtelclip und ziehen ihn aus der Öffnung.

4 Wie bediene ich meine Funkgeräte?

Darstellungen und Schreibweisen

Ein- / Ausschalten der Funkgeräte

Einschalten

Drehen Sie den Lautstärkeregler im Uhrzeigersinn. Es erklingt ein Signal. Im Display wird der aktuell eingestellte Kanal angezeigt und die Betriebs-LED blinkt.

Ausschalten

Drehen Sie den Lautstärkeregler gegen den Uhrzeigersinn, bis die Displayanzeige erlischt.

Lautstärkeregelung

Drehen Sie den Lautstärkeregler, bis die gewünschte Lautstärke eingestellt ist.

Senden und Empfangen

Senden

Wenn Sie die Taste PTT drücken, leuchtet die Betriebs-LED. Wird die Taste PTT länger als 60 Sekunden gedrückt, ertönt ein Warnton. Die Übertragung wird unterbrochen.

Senden

Halten Sie das Funkgerät ca. 5 bis 7 cm vom Mund entfernt und sprechen Sie mit normaler Lautstärke. Um mit anderen Teilnehmern zu sprechen, müssen alle Funkgeräte auf den gleichen Kanal und CTCSS-Code eingestellt sein.

Empfangen

, PTT Empfangen

Wie bediene ich meine Funkgeräte?

Sie können keine Funksignale empfangen, wenn Sie die Taste PTT gedrückt halten.

Kanalwahl

Kanal auswählen und bestätigen

Kanal Frequenz (MHz) Kanal Frequenz (MHz)
1 446.00625 5 446.05625
2 446.01875 6 446.06875
3 446.03125 7 446.08125
4 446.04375 8 446.09375

CTCSS-Code wählen

CTCSS = Continuous Tone Coded Squelch System = Selektivruf. Es werden alle Gespräche an Funkgeräten signalisiert, die sich im Empfangsbereich befinden. Voraussetzung dafür ist, dass alle Funkgeräte auf den gleichen Kanal eingestellt sind. Um gegenseitige Störungen zu vermeiden, kann auf dem eingestellten Kanal ein CTCSS-Code festgelegt werden.

CTCSS-Code auswählen und bestätigen

Jeder CTCSS-Code entspricht einer bestimmten Tonfrequenz, die das Sprechfunkgerät sendet. Die Kommunikation zwischen zwei Teilnehmern ist nur dann möglich, wenn beide denselben Kanal und CTCSS-Code verwenden. Eine Ausnahme ist der CTCSS-Code "0". Bei dieser Einstellung können, unabhängig vom CTCSS-Code, alle Gespräche auf dem eingestellten Kanal gehört werden. Um am Funkverkehr teilnehmen zu können, muss dann ggf. vom CTCSS-Code "0" auf den verwendeten CTCSS-Code gewechselt werden.

Wenn Sie mit Funkgeräten kommunizieren möchten, die keinen CTCSS-Code verwenden, müssen Sie an Ihrem Funkgerät den CTCSS-Code "0" auswählen.

Kanalsuche

In einer Endlosschleife wird auf den acht Kanälen nach Signalen gesucht. Im Display erscheint das 🔒 -Symbol. Wird ein aktiver Kanal gefunden, stoppt die Kanalsuche. Die Betriebs-LED blinkt einmal pro Sekunde. Drücken Sie die Taste PTT, um am Funkverkehr teilzunehmen. Wenn Sie die Taste PTT nicht drücken, wird die Kanalsuche nach fünf Sekunden fortgesetzt.

Kanalsuche starten / beenden

MON Kanalsuche starten / beenden

Kanalsuche fortsetzen

+ Kanalsuche fortsetzen

Kanal ausschließen

Wenn ein gefundener Kanal von der Kanalsuche nicht weiter berücksichtigt werden soll, dann können Sie diesen ausschließen. Beim Start einer neuen Kanalsuche werden wieder alle Kanäle berücksichtigt.

„, — Kanal wird ausgeschlossen und

Kanalsuche automatisch fortgesetzt

Der zu Beginn der Kanalsuche eingestellte Kanal kann nicht ausgeschlossen werden.

Rufton senden

Der Rufton macht andere Teilnehmer darauf aufmerksam, dass Sie ein Gespräch beginnen möchten. Voraussetzung dafür ist, dass die anderen Teilnehmer den gleichen Kanal und CTCSS-Code verwenden.

CALL Rufton senden

CALL max. zehn Ruftöne senden

Rufton wählen / ausschalten

Sie haben 10 Ruftöne zur Auswahl. Um den Rufton auszuschalten wählen Sie die Einstellung "0".

MENU, MENU, MENU, Rufton auswählen und bestätigen

Wie bediene ich meine Funkgeräte?

Monitor

Die Monitor-Funktion ermöglicht es Ihnen auf dem aktuell eingestellten Kanal nach schwachen Signalen zu suchen. Wenn Sie ein fremdes Signal empfangen, wechseln Sie auf einen freien Kanal. Kommunizieren Sie mit anderen Teilnehmern immer auf einem freien Kanal, um Störungen zu vermeiden.

, MON Kanal abhören

W, MON Abhören beenden

Tastensperre

Die Tastensperre verhindert das ungewollte Ändern von Einstellungen. Bei eingeschalteter Tastensperre erscheint das 🔒 -Symbol im Display.

, MENU Tastensperre aktivieren /

deaktivieren

Bestätigungston

Der Bestätigungston erklingt, wenn Sie die Taste PTT, loslassen. Dadurch wird Ihrem Gesprächspartner signalisiert, dass Ihre Übertragung beendet ist.

Bestätigungston ein-/ausschalten

Schalten Sie das Funkgerät aus. Halten Sie die Taste + gedrückt und schalten Sie gleichzeitig das Funkgerät wieder ein.

Bei eingeschaltetem Bestätigungston erscheint das Symbol im Display.

Wie bediene ich meine Funkgeräte?

VOX (Freisprechen)

Sie aktivieren den VOX-Modus, indem Sie das mitgelieferte Headset verwenden. Das Funkgerät beginnt automatisch zu senden, wenn Ihre Stimme oder ein Geräusch über das Mikrofon des Headsets erkannt wird. Die Taste PTT muss nicht gedrückt werden.

Wenn Sie anfangen zu sprechen, tritt eine kurze Verzögerung auf, bevor das Funkgerät sendet.

VOX-Modus aktivieren / deaktivieren

Schalten Sie das Sprechfunkgerät aus bevor Sie den Headset-Stecker einsetzen.

1. Funkgerät ausschalten.
2. Abdeckung der Anschlussbuchse anheben.
3. Den Stecker des mitgelieferten Headset in die Anschlussbuchse stecken.
4. Funkgerät einschalten. Im Display erscheint das VOX-Symbol.

Um den VOX-Modus zu deaktivieren, ziehen Sie den Stecker des Headsets aus der Anschlussbuchse.

VOX-Empfindlichkeit wählen

Für den Betrieb im VOX-Modus können drei Empfindlichkeitsstufen entsprechend der Umgebungsgeräusche gewählt werden.

Stufe 1 Stufe 2	Stufe 3
laute Umgebungs-geräusche	normale Umgebungs-geräusche	leise Umgebungs-geräusche

Empfindlichkeit auswählen und bestätigen

D

5 Falls es Probleme gibt

Haben Sie Probleme mit Ihren Funkgeräten, kontrollieren Sie zuerst die folgenden Hinweise. Bei Garantieansprüchen wenden Sie sich an Ihren Fachhändler. Die Garantiezeit beträgt 2 Jahre.

WICHTIGER HINWEIS ZUR REICHWEITE: Hindernisse, wie Bäume, Gebäude, Straßenverkehr sowie hohe Funkbelastung im Umfeld können die Reichweite erheblich einschränken.

Fragen und Antworten

Fragen Antworten

Keine Funktion - Akkupack nicht geladen

- Tastensperre aktiviert

Senden nicht möglich

- Taste PTT zum Senden vollständig drücken

- Kanal wird von anderen Teilnehmern benutzt

Kein Empfang - Taste PTT loslassen

- Lautstärke zu gering eingestellt

- Sie befinden sich außerhalb des Empfangsbereiches, ändern Sie Ihre Position

- Hindernisse wie Bäume und Gebäude verringern die Reichweite

- CTCSS-Code ist nicht identisch mit dem des Gesprächspartners

- Kanal wird von anderen Teilnehmern benutzt

Technische Daten

D

Merkmal Wert
Ausgangsleistung 0.5 W
Reichweite über 5 km unter idealen	Bedingungen
Aufladbarer Akkupack NiMh 3,6V, 600 mAh

6 Pflegehinweise / Garantie

Pflegehinweise

• Reinigen Sie die Gehäuseoberflächen mit einem weichen und fusselfreien Tuch.
• Verwenden Sie keine Reinigungsmittel oder Lösungsmittel.

Garantie

AUDIOLINE - Geräte werden nach den modernsten Produktionsverfahren hergestellt und geprüft. Ausgesuchte Materialien und hoch entwickelte Technologien sorgen für einwandfreie Funktion und lange Lebensdauer. Die Garantie gilt nicht für die in den Produkten verwendeten Batterien, Akkus oder Akkupacks. Die Garantiezeit beträgt 24 Monate, gerechnet vom Tage des Kaufs.

Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind, kostenlos beseitigt. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung. Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessern, zu ersetzen oder das Gerät auszutauschen. Ausgetauschte Teile oder ausgetauschte Geräte gehen in unser Eigentum über. Schadenersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit des Herstellers beruhen.

Sollte Ihr Gerät dennoch einen Defekt innerhalb der Garantiezeit aufweisen, wenden Sie sich bitte unter Vorlage Ihrer Kaufquittung ausschließlich an das Geschäft, in dem Sie Ihr AUDIOLINE - Gerät gekauft haben. Alle Gewährleistungsansprüche nach diesen Bestimmungen sind ausschließlich gegenüber Ihrem Fachhändler geltend zu machen. Nach Ablauf von zwei Jahren nach Kauf und Übergabe unserer Produkte können Gewährleistungsrechte nicht mehr geltend gemacht werden.

Stichwortverzeichnis

7 Stichwortverzeichnis

A

Akkupack aufladen, 8

Akkupack einlegen, 7

B

Bedienelemente, 6

Bestätigungston, 12

C

CTCSS-Code wählen, 10

D

Darstellung, 9

E

Ein- / Ausschalten der

Funkgeräte, 9

F

Fragen und Antworten, 14

Funkgeräte in Betrieb nehmen, 7

G

Garantie, 15

Gürtelclip anbringen, 8

K

Kanalsuche, 11

Kanalwahl, 10

Konformitätserklärung, 5

L

Ladestation anschließen, 7

Lautstärkeregelung, 9

M

Monitor, 12

P

Pflegehinweise, 15

R

Rufton senden, 11

Rufton wählen / ausschalten, 11

S

Schreibweisen, 9

Senden und Empfangen, 9

Sicherheitshinweise, 4

T

Tastensperre, 12

Technische Daten, 14

V

Verpackungsinhalt, 7

VOX (Freisprechen), 13

W

Wie bediene ich meine Funkgeräte?, 9

1 Safety Information 18. . . . . . . . . . . . . .
2 Operating Elements 20. . . . . . . . . . . .
3 Preparing the Walkie-Talkies for Use 21. .
4 Operating the Walkie-Talkies ..... 23
5 Troubleshooting 28. . . . . . . . . . . . . .
6 Maintenance / Guarantee 29. . . . . . . .
7 Index 30

GB

1 Safety Information

Wichtige Garantiehinweise

Die Garantiezeit für Ihr AUDIOLINE - Produkt beginnt mit dem Kaufdatum. Ein Garantieanspruch besteht bei Mängeln, die auf Material- oder Herstellungsfehler zurückzuführen sind. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung, natürliche Abnutzung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung.

BITTE WENDEN SIE SICH IM GARANTIEFALL AUSSCHLIESSLICH AN DEN HÄNDLER, BEI DEM SIE DAS GERÄT GEKAUFT HABEN, UND VERGESSEN SIE NICHT, DEN KAUFBELEG VORZULEGEN.

UM UNNÖTIG LANGE WARTEZEITEN ZU VERMEIDEN, SENDEN SIE REKLAMATIONSGERÄTE BITTE NICHTAN UNSERE BÜROADRESSE.

BEI FRAGEN ZUR BEDIENUNG UND GARANTIELEISTUNG LESEN SIE BITTE DIE BEDIENUNGSANLEITUNG ODER WENDEN SIE SICH AN UNSERE HOTLINE:

0180 500 13 88 (Kosten Telekom bei Drucklegung: 12ct/min)

AUDIOLINE GmbH

Neuss

Service Hotline [phone]

(Kosten Telekom bei Drucklegung: 12ct/min)

Internet: www.audioline.de - E-mail: [e-mail]
