DVM1000 - Multimeter VELLEMAN - Kostenlose Bedienungsanleitung

Produkttyp	Digitalmultimeter
Marke	Velleman
Modell	DVM1000
Kategorie	Multimeter
Abmessungen	175 x 90 x 45 mm
Gewicht	350 g (mit Batterien)
Stromversorgung	2 AAA-Batterien 1,5 V
Anzeige	LCD-Bildschirm 3 ½ Stellen (2000 Zählungen)
Gleichspannung	200 mV, 2 V, 20 V, 200 V, 1000 V
Wechselspannung	200 V, 750 V
Gleichstrom	200 µA, 2 mA, 20 mA, 200 mA, 10 A
Widerstand	200 Ω, 2 kΩ, 20 kΩ, 200 kΩ, 2 MΩ, 20 MΩ
Durchgangsprüfung	Ja, mit Summer
Diodentest	Ja
Transistortest (hFE)	Ja, Bereich 0-1000
Kapazität	Nicht spezifiziert (Schätzung: nicht vorhanden)
Frequenz	Nicht spezifiziert
Temperatur	Nicht spezifiziert
Wartung und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Lösungsmittel vermeiden. Batterien ersetzen, wenn die Anzeige erlischt.
Sicherheit	CAT II 1000 V, CAT III 600 V. Schutzsicherung für Strommessbereiche.
Ersatzteile und Reparierbarkeit	Ersatzsicherungen (F 250 mA/250 V und F 10 A/250 V). AAA-Batterien.
Allgemeine Informationen	Wird mit Messleitungen, Thermoelement Typ K (optional) und Bedienungsanleitung geliefert.

Häufig gestellte Fragen - DVM1000 VELLEMAN

Wie wechselt man die Batterie des Velleman DVM1000 Multimeters?

Schrauben Sie die Schrauben auf der Rückseite des Geräts heraus, entfernen Sie die Abdeckung, ersetzen Sie die beiden AAA-Batterien unter Beachtung der Polarität und schließen Sie das Gerät wieder.

Welche Sicherheitskategorie (CAT) hat das DVM1000?

Das DVM1000 ist als CAT II 1000 V und CAT III 600 V eingestuft. Es eignet sich für Messungen an Standard-Haushaltsstromkreisen.

Wie testet man eine Diode mit dem DVM1000?

Drehen Sie den Drehschalter auf die Diodenposition (Diodensymbol). Schließen Sie die rote Sonde an die Anode und die schwarze an die Kathode an. Das Display zeigt die Schwellenspannung an (ca. 0,6 V für eine Siliziumdiode).

Welche Genauigkeit hat das Multimeter DVM1000?

Die Grundgenauigkeit beträgt ±0,5% für Gleichspannung, ±1,2% für Wechselspannung und ±0,8% für Widerstand (je nach Bereich). Einzelheiten entnehmen Sie bitte dem Handbuch.

Wie misst man einen Gleichstrom von 5 A mit dem DVM1000?

Schließen Sie das rote Kabel an die Buchse '10A' und das schwarze Kabel an 'COM' an. Drehen Sie den Drehschalter auf den Bereich 10 A DC. Legen Sie die Sonden in Reihe zum Stromkreis. Achten Sie darauf, 10 A nicht zu überschreiten.

Kann das DVM1000 Kapazität messen?

Nein, das Modell DVM1000 verfügt über keine Kapazitätsmessfunktion. Es misst Spannung, Strom, Widerstand, Durchgang, Dioden und Transistoren.

Was tun, wenn die Anzeige aus bleibt?

Überprüfen Sie die Batterien, indem Sie sie durch neue ersetzen. Wenn das Problem weiterhin besteht, überprüfen Sie die Schutzsicherung (F 250 mA/250 V) im Batteriefach.

Wie verwendet man die Auto-Power-Off-Funktion?

Das DVM1000 schaltet sich nach etwa 15 Minuten Inaktivität automatisch aus. Zum Reaktivieren drehen Sie den Drehschalter in eine andere Position oder drücken Sie eine beliebige Taste.

Welches Zubehör wird mit dem DVM1000 geliefert?

Das Gerät wird mit einem Paar Messleitungen (rot und schwarz), einem Thermoelement Typ K (je nach Charge optional), einer Bedienungsanleitung und den Batterien geliefert.

Wie reinigt man das Multimeter DVM1000?

Verwenden Sie ein weiches, leicht feuchtes Tuch (nur Wasser) zur Reinigung des Gehäuses. Verwenden Sie niemals Lösungsmittel oder Scheuermittel. Vermeiden Sie Feuchtigkeit in den Anschlüssen.

BEDIENUNGSANLEITUNG DVM1000 VELLEMAN

3-IN-1-MULTIMETER - KABEL-/ LEITUNGSTESTER

BEDIENUNGSANLEITUNG 32

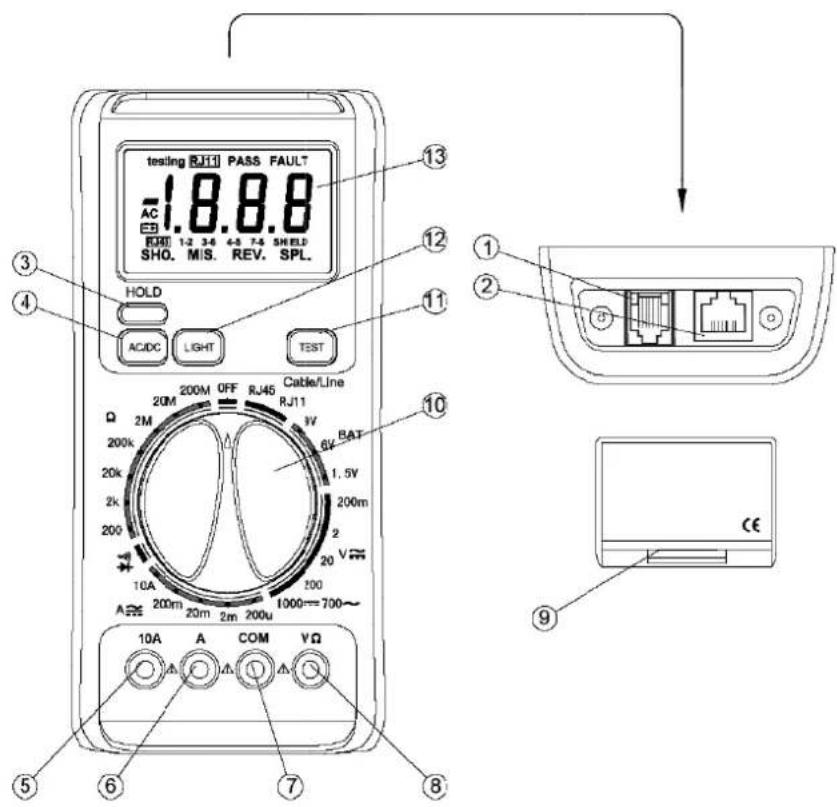

1	RJ11	test jack
2	RJ45	test jack
3	HOLD
4	AC/D	C
5-8	input	jacks
9	remo	te RJ45 jack
10	rotar	y function/range selector
11	TEST
12	LIGH	T
13	LCD

	1 RJ11-	Messbuchse
	2 RJ45-	Messbuchse
	3 HOLD
	4 AC/D	C
5	-8 Einga	rgsbuchsen
	9 entfer	n bare RJ45-Messbuchse
1	0 Währs	chalter Funktion/Bereich
1	1 TEST
1	2 LIGHT
1	3 LCD-D	isplay

User manual

1. Introduction

BEDIEN UNGSANLEITUNG

1. Einführung

An alle Einwohner der Europäischen Union

Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, cass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortiertes Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder einörtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen

Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Wir bedanken uns für den Kauf des DVM1000! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler. Dieser 3-in-1-Digitalmultimeter kombiniert die Funktionen eines Multimeters, eines Telefonleitungstesters und eines Netzwerk-Kabeltesters. Lieferumfang: 1 x Multimeter, 1 x Messleitungen, 1 x 9V-Batterie und diese Bedienungsanleitung.

Eigenschaften::

• DC-Sp annungsmessungen, 5 Bereiche von 200mV bis 1000mV
• AC-Spannungsmessungen, 5 Bereiche von 200mV bis 700mV
• AC-/D C-Strommessungen, 5 Bereiche von 200μA bis 10A
• Wider standsmessungen, 7 Bereiche von 200Ω bis 200 MΩ / akustische Durchgangsprüfung
• Diode rtest
• Batter ietest: 1.5V/6V/9V
  • Telefo nleitungstest (RJ11)
• Netzw erkkabeltest ("RJ45" 8P3C Anschluss EIA/TIA-568-B)

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

1. Verwendete Symbole

		Dieses Symbol bedeutet: Bitte lesen Sie die Hinweise:Das nicht Lesen der Hinweise und der 3edienungsanleitung kann Schäden, Verletzungen oder den Tod verursachen.
		Dieses Symbol bedeutet Gefahr:Gefährliche Bedingungen oder Aktivitäten, können Verletzungen oder den Tod verursachen
		Dieses Symbol bedeutet Risiko auf Gefahr/Schäden:Gefährliche Bedingungen oder Aktivitäten, können Verletzungen oder den Tod verursachen
		Dieses Symbol bedeutet Vorsicht, wichtige Information:Befolgen Sie diese Information nicht, so kann dies zu einer gefährlichen Situation führen
		AC (Wechselstrom)
		DC (Gleichstrom)
		Sowohl Wechsel- als auch Gleichstrom
		Doppelte Isolierung (Schutzklasse II)
		Erde, Masse
		Sicherung
		Kapazität (Kondensator)
		Diode
DVM1000		Rev. 01
	Durchgang
	Hintergrundbeleuchtung

1. Sicherheitshinweise

	Befolgen Sie die Richtlinien (siehe unten) um eine sichere Anwendung zu gewährleisten und alle Funktionen des Gerätes völlig zu benutzen.
	Respektieren Sie während der Anwendung des Gerätes alle Richtlinien in Bezug auf den Schutz vor Stromschlägen und falsche Anwendung. Überschreiten Sie nie die angezeigten Grenzwerte.
	WARNUNG:Um Brand zu vermeiden verwenden Sie die richtigen Sicherungen (siehe technische Daten). Bemerkung: dies ist die Übersetzung der Warnung, die sich oben auf der Rückseite des Gerätes befindet.
	WARNUNG: Um Stromschläge zu vermeiden, trennen Sie die Messleitungen vom Netz, ehe Sie das Gehäuse öffnen.Bemerkung: dies ist die Übersetzung der Warrung, die sich auch auf der Rückseite des Gerätes befindet
	Setzen Sie das Gerät keiner Kälte, Hitze und großen Temperaturschwankungen aus. Nehmen Sie das Gerät nicht sofort in Betrieb, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Lassen Sie das Gerät solange ausgeschaltet, bis es die Zimmertemperatur erreicht hat. Dies um Messfehler und Kondensation zu vermeiden.
	Vermeiden Sie Erschütterungen. Vemeiden Sie rohe Gewalt während der Bedienung.
	Gerät mit Verschmutzungsgrad 2, eignet sich nur für die Anwendung im Innenbereich! Schützen Sie das Gerät vor Regen und Feuchte. Setzen Sie das Gerät keiner Flüssigkeit wie z.B. Tropf- oder Spritzwasser, aus. Eignet sich nicht für industrielle Anwendung. Siehe §5 Verschmutzungsgrad
	Halten Sie Kinder und Unbefugte vom Gerät fern.
	Stromschlaggefahr während der Anwendung des Multimeters. Seien Sie vorsichtig beim Messen von einem unter Strom stehenden Kreis. Seien Sie vorsichtig wenn Sie mit Spannungen über 60Vdc oder 30Vac rms arbeiten.
	Ersetzen Sie keine internen Komponenten. Ersetzen Sie beschädigte oder verloren gegangene Zubehörteile nur durch Zubehörteile des gleichen Typs. Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachrändler.
	Das Gerät gehört zur Messkategorie CAT III: 600V / CAT II 1000V. Verwenden Sie das Gerät nie in einer höheren Kategorie als angezeigt. Siehe §4 Übersparnungs-/Messkategorien.
	Lesen Sie diese Bedienungsanleitung sorgfältig durch. Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
	Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.
	Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung sonst kann dies zu Schäden am Produkt führen und erlischt der Garantieanspruch. Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
	Beachten Sie, dass das Gerät sich in der richtigen Position befindet, ehe Sie es mit dem Testkreis verbinden.
	Messen Sie nie in Kreisen mit Spannungen > 1000V
	Messen Sie keinen Strom in Kreisen mit einer Spannung > 250V
	Führen Sie nie Widerstandsmessungen, Diodenmessungen oder Durchgangsprüfungen durch an Kreisen, die möglicherweise unter Spannung stehen.
	Überprüfen Sie vor jedem Gebrauch, ob die Messleitungen nicht beschädigt sind. Halten Sie die Finger während der Messungen hinten den Prüfspitzen! Berühren Sie keine freien Messanschlüsse wenn das Gerät mit einem Kreis verbunden ist.
	Schalten Sie das Gerät aus und trennen Sie die Messleitungen vom Kreis, ehe Sie die Batterie oder Sicherung ersetzen.
	Messungen in Fernsehgeräten oder Schaltkreisen können mit hohen Spannungsspitzen verbunden sein. Dies kann das Multimeter beschädigen.
	Bei Strommessungen bis 10A max. und max. 15 Sekunden: warten Sie 15 Min. zwischen den 2 Messungen.

4. Überspannungs-/Messkategorie

Die Multimeter werden gemäß Risiko und Ernst der Spannungsspitzen, die an dem Messpunkt auftreten können, aufgeteilt. Spannungsspitzen sind kurze Ausbrüche von Energie, die in einem System durch z.B. 3litzschlag an einem Hochspannungskabel, induziert werden.

Bei hochenergetischen Kreisen kann dies zu sehr gefährlichen Situationen führen wenn diese Krese genügend Strom liefern können, um einen Lichtbogen zu versorgen und einen Plasma-Durchschlag oder sogar eine Explosion zu verursachen.

Die bestehenden Kategorien gemäß EN 61010-1 sind:

CAT I	Ein CAT I-Multimeter eignet sich für Messungen an Stromkreisen, die nicht direkt mit dem Netz verbunden sind, z.B. batteriebetriebene Geräte, usw.
CAT II	Ein CAT II-Multimeter eignet sich für Messungen in CAT I-Umgebungen und an einphasigen Geräten, die über einen Stecker mit dem Netz verbunden sind, unter der Bedingung, dass der Kreis mindestens 10m von einer CAT III-Quelle und min. 20m einer CAT IV-Quelle entfernt ist. Zum Beispiel, Haushaltsgeräte, tragbare Geräte, usw.
CAT III	Ein CAT III-Multimeter eignet sich nicht nur für Messungen an CAT I und CAT II-Quellen, sondern auch für Messungen an fest eingebauten Geräten wie z.B. Verteilertafeln, Kontrolleinheiten, Sicherungskasten, usw.
CAT IV	Ein CAT IV-Multimeter eignet sich nicht nur für Messungen in CAT I, CAT II und CAT III-Quellen, sondern auch für Messungen auf Primärversorgurgsebene.Bemerken Sie, dass Sie für Messungen an Geräten, deren Zuleitungskabel sich außer Haus befinden (sowohl ober- als unterirdisch), ein CAT IV-Multimeter verweinden müssen.

Warnung:

Das Gerät wurde gemäß EN 61010-1 Messkategorie CAT III 600V / CAT II 1000V entworfen. Dies beinhaltet bestimmte Anwendungsbeschränkungen in Bezug auf Spannungen und Spannungsspitzen, die in der Gebrauchsumgebung, vorkommen können. Siehe Liste oben.

Das Gerät eignet sich für Messungen bis zu 1000V:

• Schutzkreise, die geschützt sind oder nicht direkt mit dem Netz verbunden sind z.B. Steuersignale und Elektronikmessungen, Kreisen hinter einem Trenntransformator
• Kreise, die direkt mit dem Netz verbunden sind aber beschränkt auf:

- Messungen an einphasigen Geräte n, über einen Stecker (Steckdose) mit dem Netz verbunden

- Messungen an einphasigen Geräten und Kreisen direkt mit dem Netz verbunden in einer normalen häuslichen Umgebung in einem Abstand von über 10m einer CAT III Umgebung und 20m einer CAT IV Umgebung (z.B. Beleuchtungskreise in einem Abstand von über 10m des Sicherungskastens)

Das Gerät eignet sich für Messungen bis zu 600V:

• Messungen in /an Niederspannungsverteilungen (Sicherungskasten nach Zählerkasten)
• Messungen an einphasigen und mehrphasigen Geräten und Kreisen außer in einer CAT IV-Umgebung (z.B. Messungen an Steckdosen, Elektroherd, Beleuchtungskreisen, Stromschienen, Sicherungen und Leistungsschalter).

Das Gerät eignet sich nicht für:

• Spannungen höher als 1000V
• Messungen an Niederspannungsverteilungen und Außenanlagen. Diese enthalten Zählerkasten und Geräte/Kreise im Außenbereich oder unabhängig von der häuslichen Umgebung wie z.B. Kreise in Scheunen, Gartenhäuschen und allein stehenden Garagen oder Kreisen verbunden über unterirdische Leitungen wie Gartenbeleuchtung oder Teichpumpen, usw.

Das Gerät eignet sich nur für Messungen bis max. 1000V in einer CAT II-Umgebung oder max. 600V in einer CAT III-Umgebung

5. Verschmutzungsgrad (Pollution degree)

IEC 61010-1 spezifiziert verschiedene Umgebungstypen, die sich auf den anwesenden Verschmutzungsgrad stützen. Für diesen Verschmutzungsgrad gelten verschiedene Schutzmaßnahmen, die Sicherheit gewährleisten. Rauere Umgebungen erfordern einen besseren Schutz und den Schutz vor Verschmutzung, der in einer bestimmten Umgebung gilt, hängt in hohem Maße von der Isolierung und der Qualität des Gehäuses ab. Diese Klassifizierung zeigt an, in welcher Umgebung Sie das Gerät verwenden dürfen.

'Verschmutzungs-grad 1	Es gibt k eine oder nur trockene, nichtleitende Verschmutzung. Die Verschmutzung hat also keinen Einfluss (kommt nur in hermetisch abgeschlossenen Räumen vor).
'Verschmutzungs-grad 2	Es gibt n ur nichtleite de Verschmutzung. Gelegentlich muss mit vorübergehender Leitfähigkeit durch Kondensation gerechnet werden (häusliche und Büro-Umgebungen gehören zu dieser Kategorie).
'Verschmutzungs-grad 3	Es tritt tfähige Verschmutzung oder trockene, nichtleitende Verschmutzung, die leitfähig wird, da Kondensation entsteht, auf.(industrielle Umgebungen und Umgebungen, die der frischen Luft ausgesetzt werden, aber nicht in direktem Kontakt mit Regen kommen).
'Verschmutzungs-grad 4	Die Verschmutzung erzeugt eine bleibende Leitfähigkeit, die durch einen leitfähigen Staub, Regen oder Schnee (Außenumgebungen, die hohen Feuchtigkeitsniveaus oder hohen Konzentrationen mit feinen Teilen ausgesetzt werden) verursacht wird.

Warnung:

Das Gerät wurde gemäß EN 61010-1 Verschmutzungsgrad 2 entworfen. Dies beinhaltet bestimmte Anwendungsbeschränkungen in Bezug auf die Verschmutzungsgrad, die in der Gebrauchsumgebung, vorkommen kann. Siehe Liste oben.

Das Gerät eignet sich nur für die Anwendung in Umgebungen mit Verschmutzungsgrad 2

6. Umschreibung

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

7. Anwendung

Stromschlaggefahr während der Anwendung des Multimeters. Seien Sie vorsichtig beim Messen vor einem unter Strom stehenden Kreis.

Überprüfen Sie vor dem Messen immer, ob die Anschlüsse, die Funktion und den Bereich korrekt eingestellt sind und, ob das Gerät und/oder die Messleitungen nicht beschädigt sind.

• Überschreiten Sie nie die Grenzwerte. Diese Werte werden jedes Mal separat in den technischen Daten jedes Messbereichs erwähnt.
• Berühren Sie keine freien Eingangsbuchsen, wenn die Schaltungen nicht spannungslos sind.
• Verwenden Sie das Gerät nur für Messungen an den angezeigten Messkategorie-Installationen und messen Sie keine Spannungen, die die angezeigten Werte überschreiten können.
• Entfernen Sie die Messleitungen von der geprüften Schaltung, ehe Sie den Funktionsschalter verstellen.
• Wenn Sie einen Fernseher oder eine getaktete Speisung messen, dürfen Sie nicht vergessen, dass ein starker Stromstoß in den geprüften Punkten das Meter beschädigen können.
• Seien Sie besonders vorsichtig wenn Sie mit Spannungen über 60Vdc of 30Vac rms arbeiten. Während Ihrer Messungen müssen Sie die Finger immer hinten den Prüfspitzen halten.
• Messen Sie keinen Ström in Kreisen mit einer Spannung > 250V
• Führen Sie nie Widerstands-, Dioden-, Transistormessungen oder Durchgangsprüfungen an spannungsführenden Schaltungen durch. Beachten Sie, dass alle Kondensatoren völlig entladen sind.
• "HOLD"-Funktion: drücken Sie auf "HOLD", um den angezeigten Wertim Display festzuhalten. Drücken Sie die Taste wieder, um den Schirm zurück freizugeben.
• "LIGHT"-Funktion: Hintergrundbeleuchtung, drücken Sie auf "LIGHT", um die Hintergrundbeleuchtung einzuschalten. Um die Hintergrundbeleuchtung auszuschalten, drücken Sie nochmals diese Taste.

7.1 Spannungsmessungen

Führen Sie keine Messungen durch an Kreisen, mit einer Spannung > 600V CAT III oder 1000V CAT II

Seien Sie vorsichtig wenn Siern mit Spannungen über 60 Vdc oder 30Vac rms arbeiten. Halten Sie die Finger während der Messungen hinten den Prüfspitzen! Berühren Sie keine freien Eingangsbuchsen, wenn die Schaltungen nicht spannungslos sind.

• Verbinden: Sie die schwarze Messleitung mit der COM-Buchse und die rote Messleitung mit der VΩ-Buchse.
• Stellen Sie den Drehschalter auf V ≈ im gewünschten Bereich, wenn Sie den Messbereich nicht kennen.
• Wählen Sie dann zuerst den höchsten Stand, und schalten Sie auf eine niedrigere Einstellung wenn Sie möchten
• Wählen Sie AC- oder DC-Spannungsmessungen mit der AC/DC-Taste (AC = Wechselspannung, DC = Gleichspannung)
• Verbinden Sie die Messleitungen mit dem Kreis, den Sie messen möchten.
  • Die gemessene Spannung erscheint im Display.

Bemerkungen:

• Bei DC- Messungen wird eine negative Polarität der gemessenen Spannung an der roten Messleitung über das "-"-Zeichen vor dem angezeigten Wert angezeigt.
• Ist der ausgewählte Bereich zu klein für den gemessenen Wert, dann erscheint "1" im Display. Wählen Sie einen größeren Bereich.

7.2 Strommessungen

Führen Sie keine Strommessungen durch an Kreisen mit einer Spannung > 250V

Für Strommessungen bis zu max. 200mA verwenden Sie den mA-Anschluss. Für Strommessungen bis zu max. 10A verwenden Sie den 10A-Anschluss. Bei Strommessungen bis 10A max. und max. 15 Sekunden: warten Sie 15 Min. zwischen den 2 Messungen.

Seien Sie vorsichtig wenn Siernit Spannungen über 60 Vdc oder 30Vac rms arbeiten. Halten Sie die Finger während der Messungen hinten den Prüfspitzen!

• Verbinden: Sie die schwarze Messleitung mit der COM-Buchse und die rote Messleitung mit der mA-Buchse für Messungen bis zu max. 200mA.
• Verbinden: Sie die schwarze Messleitung mit der COM-Buchse und die rote Messleitung mit der 10A-Buchse für Messungen bis zu max.10A.

• Stellen Sie den Drehschalter auf den gewünschten A ≈- Bereich, wenn Sie den Bereich nicht im Voraus kennen. Wählen Sie die höchste Position und verringern Sie danach allmählich den Bereich.

• Stellen Sie den Drehschalter auf den 200μA/2mA/20mA/200mA-Bereich für Messungen bis 200mA wenn die Messleitung mit der mA-Buchse verbunden ist.

• Stellen Sie den Drehschalter auf den 10A-Bereich für Messungen bis 10A wenn die Messleitung mit der 10A-Buchse verbunden ist.
• Wählen Sie AC- oder DC-Messung mit der AC/D C-Taste (AC = Wechselspannung, DC = Gleichspannung).
• Verbinden Sie die Messleitungen in Serie mit dem Kreis.
  • Der gemessene Wert erscheint im Display.

Bemerkung:

• Bei DC- Messungen wird eine negative Polarität der gemessenen Spannung an der roten Messleitung über das "-"-Zeichen vor dem angezeigten Wert angezeigt.
• Der mA - Bereich ist vor Überlastung mit einer Sicherung von F200mA 250V geschützt. Der 10A-Bereich ist nicht geschützt!
• Bei Stro mmessungen bis 10A max. und max. 15 Sekunden: warter Sie 15 Min. zwischen den 2 Messungen

7.3 Durchgangsprüfung & Diodentest

Führen Sie keine Durchgangsprüfung/Diodentest an unter Strom stehenden Kreisen durch.

• Verbinden Sie die schwarze Messleitung mit der COM-Buchse und die rote Messleitung mit der VΩ -Buchse.
• Stellen Sie den Drehschalter auf ▶.
• Verbinden Sie die Messleitungen mit dem Kreis, den Sie messen möchten.
  • Durchgangsprüfung:

Beträgt der Widerstand weniger als 70Ω, dann ertönt ein kontinuierliches akustisches Warnsignal. Der angezeigte Wert im Display ist der Spannungsabfall. Ist der Widerstand größer als der Messbereich oder bei einem offenen Kreis, dann wird '1' im Schirm angezeigt.

- Diodentest:

Verbinden Sie die rote Messleitung mit der Anode der Diode und verbinden Sie die schwarze Messleitung mit der Kathode der Diode. Der fortlaufende Spannungsabfall der Diode erscheint jetzt auf dem Display. Bei einem umgekehrten Anschluss oder einem offenen Kreis erscheint '1' im Display.

Bemerkung:

• Sorgen Sie dafür, dass die Schaltung bei Durchgangsprüfung/Diodentest spannungslos ist und, dass alle Kondensatoren völlig entladen sind.
• Das Me ssen von Dioden, die sich in einem Kreis befinden, kann zu falsche Ergebnisse führen. Am besten trennen Sie die Dioden vom Kreis.

7.4 Widerstandsmessungen

Führen Sie keine Widerstandsmessungen an unter Strom stehenden Kreisen durch

• Verbinden Sie die schwarze Messleitung mit der COM-Buchse und die rote Messleitung mit der VΩ-Buchse.
• Stellen Sie den Drehschalter auf den gewünschten Ω-Bereich, wenn Sie den Bereich nicht im Voraus kennen.
• Wählen Sie die höchste Position und verringer. Sie danach allmählich den Bereich.
• Verbinden Sie die Messleitungen mit dem Kreis, den Sie messen möchten.
• Der gemessene Widerstand erscheint im Display.

Bemerkungen :

• Sorgen Sie dafür, dass die Schaltung bei Widerstandsmessungen spannungslos ist und, dass alle Kondensatoren völlig entladen sind.
• Um ein en möglichst genauen und niedrigen Widerstandswert zu bekommen, verbinden Sie zuerst die Prüfspitzen miteinander. Merken Sie sich den abgeleser en Widerstandswert der Prüfspitzen. Ziehen Sie diesen Wert vom gemessenen Widerstandswert ab.
• Ist der Widerstand größer als der Messbereich oder bei einem offenen Kreis, dann wird '1' im Schirm angezeigt.
• Widerst andsmessungen > 1MΩ stabilisieren sich erst nach einigen Sekunden.
• Im 200 N Ω-Bereich, ziehen Sie 10 Einheiten vom gemessenen Ergebnis ab. Beispiel: Beim Messen von einem Widerstand von 100MΩ, ist die Anzeige 101.0MΩ. Der korrekte Wert ist 101.0MΩ - 1.0MΩ = 100.0MΩ.

7.5 Batterietest (BAT)

Führen Sie keinen Batterietest durch an Batterien, die mit einem Kreis verbunden sind.

• Verbinden Sie die schwarze Messleitung mit der COM-Buchse und die rote Messleitung mit der VΩ-Buchse.
• Stellen Sie den Drehschalter auf "BAT" in eine Position, die mit der nominalen Spannung der Batterie, die Sie testen möchten, übereinstimmt.
• Verbinden Sie die rote Prüfspitze mit dem posiiven Pol der Batterie und die schwarze Prüfspitze mit dem negativen Pol der Batterie.
  • Die gemessene Batteri spannung erscheint im Display

Bemerkung:

Nominale Batteriespannung	1.5V	6V	9V
Testbelastung	27Ω	68Ω	100Ω

7.6 Telefonleitungstest

Entfernen Sie die Messleitungen wenn Sie den Telefonleitungstest verwenden!

• Entfernen Sie die Messleitungen der Anschlussbuchsen.
• Lockern Sie die zwei Schrauben der Oberseite des Gerätes und entfernen Sie den Deckel unter dem sich der Testanschluss befindet.
• Stellen Sie den Drehsdhalter auf "RJ11".
• Verbinden Sie den RJ1.1-Testanschluss mit dem Ende der Telefonleitung.
• Beachten Sie, dass das andere Ende der Telefonleitung mit einer analogen Telefonzentrale verbunden ist.
• Drücken Sie auf TEST.
• Bei einer schlechten Verbindung oder offene Leitung erscheint "FAULT" im Display

7.7 Netzwerk-Kabeltest

Führen Sie keinen Netzwerk-Kabeltest an angeschlossenen Kreisen durch!

Entfernen Sie die Nessleitungen wenn Sie den Netzwerk-Kabeltest verwenden!

Der Netzwerk-Kabeltest eignet sich zum Testen von Netzverbindungen mit modularen 8P8C-Anschlüssen und verbunden gemäß den EIA/TIA-568-B Normen - gemäß T568A und T568B für Netzwerk-Kabel mit 8 Leitern (4 x symmetrisch es verdrilltes Paar), Impedanz: 100Ω

• Entfernen Sie die Messleitungen der Anschlussbuchsen.
• Lockern Sie die zwei Schrauben der Oberseite des Gerätes und entfernen Sie den Deckel unter dem sich der Testanschluss befindet.
• Stellen Sie den Drehschalter auf "RJ45".
• Verbinden Sie den "RJ45"-Testanschluss mit einem Ende des Netzwerkkabels.
• Verbinden Sie das andere Ende des Netzwerkkabels mit "CABLE REMOTE".
• Drücken Sie auf TEST.
• Im Bildschirm erschein: zuerst das Testergebnis. Drücken Sie die TEST-Taste, um die detaillierte Information über jedes Leiterpaar anzuzeigen

Mögliche Fehlermeldungen: (Siehe Abbildung, Seite 2 dieser Bedienungsanleitung)

OPEN	Es gibt keine spezifische Anzeige für ein offenes (nicht verbunden) Leiterpaar. Ein Kabel kann 2, 3 oder 4 angeschlossene Leiterpaare enthalten. Ist ein Leiterpaar nicht angeschlossen oder verbunden, dann erscheint die Leiterpaar-Anzeige nicht im Display.Die die Leiterpaär-Anzeigen sind: 1-2, 3-6, 4-5, 7-8 (und SHIELD für ein ab geschirmtes Kabel)
SHO.	Kurz schluss der Leiter
MIS.	Das Paar wurde falsch angeschlossen
REV.	Das Paar wurde umgekehrt angeschlossen
SPL.	Die Leiter verschiedener Paare sind umgekehrt angeschlossen worden.

8P8C	T568A Pin Out	T5 68B Pin Out
Pin 1	Paar 3 - weiß/grün	Paar 2 - weiß/orange
Pin 2	Paar 3 - grün	Paar 2 - orange
Pin 3	Paar 2 - weiß/orange	Paar 3 - weiß/grün
Pin 4	Paar 1 - blau	Paar 1 - blau
Pin 5	Paar 1 - weiß/blau	Paar 1 - weiß/
Pin 6	Paar 2 - orange	Paar 3 - grün
Pin 7	Paar 4 - weiß/braun	Paar 4 - weiß/braun
Pin 8	Paar 4 - braun	Paar 4 - braun

8. Reinigung und Wartung

Es gibt keine zu wartenden Teile. Ersetzen Sie beschädigte oder verloren gegängene Zubehörteile nur durch Zubehörteile des gleichen Typs oder mit denselben technischen Daten. Bestellen Sie Ersatzzubehörteile wie Messleitungen bei Ihrem Fachhändler.

Trennen Sie die Messleitung vom Kreis und trennen Sie die Stecker von den Anschlussbuchsen ehe Sie die Batterien oder die Sicherung ersetzen.

Allgemeine Wartung:

- Reinigen Sie das Gerät regelmäßig mit einem feuchten, fusselfreien Tuch. Verwenden Sie auf keinen Fall Alkohol oder irgendwelche Lösungsmittel.

Die Sicherung ersetzen:

• Trennen Sie die Messleitungen vom Kreis und trennen Sie die Stecker von den Anschlussbuchsen.
  • Schalten Sie das Gerät aus.
• Lockern Sie die 4 Schrauben auf der Rückseite und öffnen Sie das Gerät vorsichtig.
• Entfernen Sie die Sicherung aus dem Sicherungshalter und legen Sie eine neue Sicherung gleichen Typs ein (F200mA/250V, ∅ 5 x 20mm).
• Schließen Sie das Gerät wieder.

Die Batterie ersetzen:

• Ersetzen Sie die Batterie, sobald -+ im Bildschirm erscheint um falsche Messergebnisse zu vermeiden.
• Trennen Sie die Messleitungen vom Kreis und trennen Sie die Stecker von den Anschlussbuchsen.
  • Schalten Sie das Gerät aus.
• Lockern Sie die 2 Schrauben auf der Rückseite und öffnen Sie das Batteriefach.
• Ersetzen Sie die Batterie durch eine neue Batterie gleichen Typs (6LR61/6F22 9V Alkaline, verwenden Sie keine aufladbare Batterien).

Bemerkung:

• Versuch en Sie nie selber das Gerät zu reparieren oder zu kalibrieren.
• Öffnen Sie das Gerät nie wenn es mit einer Spannung verbunden ist.
• Lassen Sie dieses Gerät von einem Fachmarn reparieren.

9. Technische Daten

Dieses Gerät ist bei Ankauf nicht kalibriert! Verwenden Sie das Gerät nur für Messungen an Überspannungs-/Messkategorie CAT I, CAT II und CAT III Kreisen (Siehe §4). Verwenden Sie das Gerät nur einer Umgebung mit Verschmutzungsgrad 2 (Siehe §5).

Ide ale Umgebungstemperatur	18-28°C
Ide ale relative Feuchte	80%
Max. Höhe	max. 200Cm
Überspannungskategorie	1000V CAT. II und 600V CAT. III
Verschmutzungsgrad	Verschmutzungsgrad 2
Betriebstemperatur	0°C~40°C
Lag ertemperatur	-10°C~50°C (speichern ohne Batterien)
Sicherung	mA-Bereich F200mA / 250V, 5 x 20mm (10A nicht geschützt)
Display	31/2-stelliges LCD-Display
Anzeige Bereichsüberschreitung	ja ('1')
Lo-Bat-Anzeige	ja ( ☑)
Polaritätseinstellung	'-'automatische Anzeige
"Hold" Funktion der Daten	ja
Hintergrundbeleuchtung	ja
Automatische Ausschaltung	nein
Stromversorgung	1 x 9V 6LR61 / 6F22 Batterie
Abmessungen	185 x 85 x 44mm
Gewicht	± 360g (mit Batterien)
Zubehör	Bedienungsanleitung, Messleitungen, Batterien, Temperatursonde

9.1 Spannung

	Bereich	Auflösung	Genauigkeit
Gleichspannung	200mV	0.1mV	± 0.8% ± 2 Digits
	2V	1mV
	20V	10mV
	200V	100m\
	1000V	1V	± 1.2% ± 3 Digits
Wechselspannung	200mV	0.1mV	± 1.2% ± 3 Digits
	2V	1mV	± 0.8% ± 2 Digits
	20V	10mV
	200V	100m\
	700V	1V	± 1.2% ± 5 Digits

Eingangsimped anz: 10MΩ

Fre quenzbereich: 40Hz \~ 400Hz

9.2 Strom

	Bereich	Auflösung	Genauigkeit
Gleichstrom	200μA	0.1μA	± 0.8% ± 3 Digits
	2mA	1μA
	20mA	10μA
	200mA 100μA ± 1.5% ± 2 Digits
	10A 10mA ± 2.0% ± 5 Digits
Wechselstrom	200μA 0.1μA ± 2.0% ± 3 Digits
	2mA	1μA	± 1.0% ± 3 Digits
	20mA	10μA
	200mA 100μA ± 1.8% ± 3 Digits
	10A 1mA ± 3.0% ± 5 Digits

Schutz vor Überlast: F 200mA/250V für 200μA- \~ 200mA-Bereich
Frequenzbereich: 40Hz \~ 400Hz

9.3 Widerstand

Bereich	Auflösung	Genauigkeit
200Ω	0.1Ω	± 0.8% ± 3 Digits
2kΩ	1Ω	± 0.8% ± 2 Digits
20kΩ	10Ω
200kΩ	100Ω
2MΩ	1kΩ
20MΩ	10kΩ	± 1.0% ± 2 Digits
200MΩ	100kΩ	± 5.0% ± 10 Digits

Max. offen Kreis Messspannung: 700mV--- (3V--- für 200MΩ-Bereich), VΩ-Buchse hat positive Polarität
Bemerkung: Im 200MΩ-Bereich zeigt das Display 1MΩ an wenn es einen Kurzschluss am Eingang gibt.
Ziehen Sie 1MΩ vom Messergebnis ab.

9.4 Diode/Durchgang

Bereich	Umschreibung
Diodentest	Anzeige des approximativen vorwärtsen Spannungsabfalls der Diode
Durchgangsprüfung	akustisches Signal wenn der Widerstand < 70

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Für mehr Informationen zu diesem Produkt, siehe www.velleman.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

© URHEBERRECHT

Velleman NV besitzt das Urheberrecht für diese Bedienungsanleitung.

Alle weltweiten Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.

EN

Velleman® Service- und Qualitätsgarantie

Velleman® hat gut 35 Jahre Erfahrung in der Elektronikwelt und vertreibt seine Produkte in über 85 Ländern.

Alle Produkte entsprechen den strengen Qualitätsforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zu

gewährleisten werden unsere Produkte regelmäßig einer zusätzlichen Qualitätskontrolle unterworfen, sowohl von unserer eigenen Qualitätsabteilung als auch von externen spezialisierten Organisationen. Sollten, trotz aller Vorsichtsmaßnahmen, Probleme auftreten, nehmen Sie bitte die Garantie in Anspruch (siehe Garantiebedingungen).

Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

- Alle Produkte haben für Material- oder Herstellungsfehler eine Garantieperiode von 24 Monaten ab Verkaufsdatum.

- Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unmöglich ist, oder wenn die Kosten dafür unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, dieses Produkt durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganz oder teilweise zurückzuzahlen. In diesem Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bekommen ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50 % im Falle eines Defektes im zweiten Jahr.

• Von der Garantie ausgeschlossen sind:

• alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entschädigung für eventuellen Gewinnausfall.
• Verbrauchsgüter, Teile oder Zubehörteile, die regelmäßig ausgewechselt werden, wie z.B. Batterien, Lampen, Gummiteile, Treibriemen, usw. (unbeschränkte Liste).
• Schäden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw.
• Schäden verursacht durch absichtliche, nachlässige oder unsachgemäße Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung.
• Schäden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantieperiode auf 6 Monate zurückgeführt).
• Schäden verursacht durch eine unsachgemäße Verpackung und unsachgemäßen Transport des Gerätes.
• alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.
• Im Fall einer Reparatur, wenden Sie sich an Ihren Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerumschreibung hinzu.
• Hinweis: Um Kosten und Zeit zu sparen, lesen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zurückschicken. Stellt sich bei der Überprüfung des Geräts heraus, dass kein Geräteschaden vorliegt, könnte dem Kunden eine Untersuchungspauschale berechnet.
• Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.
• Jede kommerzielle Garantie lässt diese Rechte unberührt.
  Die oben stehende Aufzählung kann eventuell angepasst werden gemäß der Art des Produktes (siehe Bedienungsanleitung des Gerätes).
