BEDIENUNGSANLEITUNG TVAC10000 ABUS

D Bedienungsanleitung

GB User manual

Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Eine Auflistung der Inhalte finden Sie im Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 7.

English

Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren!

Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller (www.abus-sc.com) hinterlegt.

Um diesen Zustand zu erhalten und einen gefahrenlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, beachten Sie alle Bedienungs- und Sicherheitshinweise!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Bei Fragen wenden Sie sich an ihren Facherrichter oder Fachhandelspartner!

Haftungsausschluss

Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder Ungenauigkeiten auffallen, so teilen Sie uns diese bitte auf der Rückseite des Handbuchs angegebener Adresse mit.

Die ABUS Security-Center GmbH übernimmt keinerlei Haftung für technische und typographische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen.

ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in Verbindung mit der Ausstattung, der Leistung und dem Einsatz dieses Produkts entstehen. Es wird keinerlei Garantie für den Inhalt dieses Dokuments übernommen.

Symbolerklärung

	Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die Gesundheit besteht, z.B. durch elektrischen Schlag.
	Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.
	Dieses Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

Wichtige Sicherheitshinweise

	Bei Schäden die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung!
	Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch!

Dieses Gerät wurde unter Einhaltung internationaler Sicherheitsstandards gefertigt. Bitte lesen Sie die folgenden Sicherheitshinweise aufmerksam durch.

Sicherheitshinweise

1. Stromversorgung

Betreiben Sie dieses Gerät nur an einer Stromquelle, die die auf dem Typenschild angegebene Netzspannung liefert. Falls Sie nicht sicher sind, welche Stromversorgung bei Ihnen vorliegt, wenden Sie sich an Ihr Energieversorgungsunternehmen. Trennen Sie das Gerät von der Netzstromversorgung, bevor Sie Wartungs- oder Installationsarbeiten durchführen.

1. Überlastung

Vermeiden Sie die Überlastung von Netzsteckdosen, Verlängerungskabeln und Adaptern, da dies zu einem Brand oder einem Stromschlag führen kann.

1. Flüssigkeiten

Stellen Sie das Gerät nur in trockenen und staubgeschützten Räumen auf. Schützen Sie das Gerät vor dem Eindringen von Flüssigkeiten aller Art.

1. Reinigung

Reinigen Sie das Gerät nur mit einem feuchten Tuch ohne scharfe Reinigungsmittel. Das Gerät ist dabei vom Netz zu trennen.

1. Belüftung

Die Lüftungsöffnungen des Gerätes dürfen nicht abgedeckt oder zugebaut werden Verhindern Sie das Eindringen von Gegenständen in das Gerät, z.B. über die Lüftungsöffnungen.

1. Zubehör

Schließen Sie nur ausdrücklich dafür vorgesehene Geräte an. Andernfalls kann es zu Gefahrensituationen oder Schäden am Gerät kommen.

1. Aufstellungsort

Stellen Sie das Gerät nur in trockenen und staubgeschützten Räumen auf. Schützen Sie das Gerät vor dem Eindringen von Flüssigkeiten aller Art. Platzieren Sie den Monitor nicht in direkter Nähe von Heizungen, Öfen, anderen Wärmequellen oder unter direkter Sonneneinstrahlung. Betreiben Sie das Gerät nur an Standorten mit Temperaturen im zulässigen Umgebungstemperaturbereich -10^-+50^ .

Warnungen

Vor der ersten Inbetriebnahme sind alle Sicherheits- und Bedienhinweisung zu beachten!

1. Beachten Sie die folgende Hinweise, um Schäden an Netzkabel und Netzstecker zu vermeiden:

2. Verändern oder manipulieren Sie Netzkabel und Netzstecker nicht.

3. Verbiegen oder verdrehen Sie das Netzkabel nicht.
4. Wenn Sie das Gerät vom Netz trennen, ziehen Sie nicht am Netzkabel, sondern fassen Sie den Stecker an.

5. Achten Sie darauf, dass das Netzkabel so weit wie möglich von Heizgeräten entfernt ist, um zu verhindern, dass die Kunststoffummantelung schmilzt.

6. Befolgen Sie diese Anweisungen. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen:

7. Öffnen Sie niemals das Gehäuse oder das Netzteil.

8. Stecken Sie keine metallenen oder feuergefährlichen Gegenstände in das Geräteinnere.

9. Um Beschädigungen durch Überspannungen (Beispiel Gewitter) zu vermeiden, verwenden Sie bitte einen Überspannungsschutz.

10. Bitte trennen Sie defekte Geräte sofort vom Stromnetz und informieren Ihren Fachhändler.

LCD-Bildschirm

• Der LCD-Bildschirm kann unter starker Krafteinwirkung zerstört werden.
• Wenn Sie das System in kalter Umgebung verwenden, können Darstellungsfehler im Display auftreten. Dabei handelt es sich jedoch nicht um eine Fehlfunktion und der LCD-Bildschirm arbeitet wieder normal, wenn die Umgebungstemperatur ansteigt.
• Schwarze (dunkle) oder helle Punkte können stellenweise und dauerhaft auf dem Bildschirm erscheinen. Solche Punkte sind bei LCD-Bildschirmen normal und stellen keine Fehlfunktion dar. Trotz Hochpräzisionstechnologie bei der Herstellung sind eine sehr kleine Anzahl dunkler und permanent leuchtender Pixel unvermeidlich. Außerdem kann nach dem Ausschalten noch mehrere Sekunden lang ein verzerrtes Bild zu sehen sein.

Vergewissern Sie sich bei Installation in einer vorhandenen Videoüberwachungsanlage, dass alle Geräte von Netz- und Niederspannungsstromkreis getrennt sind.

Nehmen Sie im Zweifelsfall die Montage, Installation und Verkabelung nicht selbst vor, sondern überlassen Sie dies einem Fachmann. Unsachgemäße und laienhafte Arbeiten am Stromnetz oder an den Hausinstallationen stellen nicht nur Gefahr für Sie selbst dar, sondern auch für andere Personen.Verkabeln Sie die Installationen so, dass Netz- und Niederspannungskreise stets getrennt verlaufen und an keiner Stelle miteinander verbunden sind oder durch einen Defekt verbunden werden können.

Auspacken

Während Sie das Gerät auspacken, handhaben sie dieses mit äußerster Sorgfalt.

Bei einer eventuellen Beschädigung der Originalverpackung, prüfen Sie zunächst das Gerät. Falls das Gerät Beschädigungen aufweist, senden Sie dieses mit Verpackung zurück und informieren Sie den Lieferdienst.

Inhaltsverzeichnis

1. Bestimmungsgemäße Verwendung 8
2. Lieferumfang....8
3. Merkmale und Funktionen......8
4. Überblick – Typennummer 9
5. Beschreibung der Anschlüsse....9
6. Montage....10

6.1 Stromversorgung....10
6.2 Ventilation....10
6.3 Wandmontage 10

1. Anschluss des Monitors....10
2. Tastenerklärung....12
3. Tastenerklärung der Fernbedienung....13
4. Auswahl des Eingangsignals....14
5. On-Screen-Menü....14

11.1 Bild 15
11.2 PIP....16
11.3 Setup 17
11.4 VGA....18
11.5 Sprache 18

1. Wartung und Reinigung....19

12.1 Wartung....19
12.2 Reinigung 19

1. Entsorgung 19
2. Technische Daten....20

1. Bestimmungsgemäße Verwendung

Dieser leichte und schmale LCD-Monitor verfügt über eine robuste Bauform und zahlreiche exzellente Leistungsmerkmale. Der 8,4" TFT-Monitor verfügt über zwei BNC Aus- und Eingänge, einen S-Video Eingang sowie zwei Audio Eingängen und einen VGA-Eingang. Für die direkte Audioausgabe sind zwei Stereo-Lautsprecher an der Frontseite integriert.

Eine ausführliche Funktionsbeschreibung finden Sie im Kapitel „3. Merkmale und Funktionen“.

2. Lieferumfang

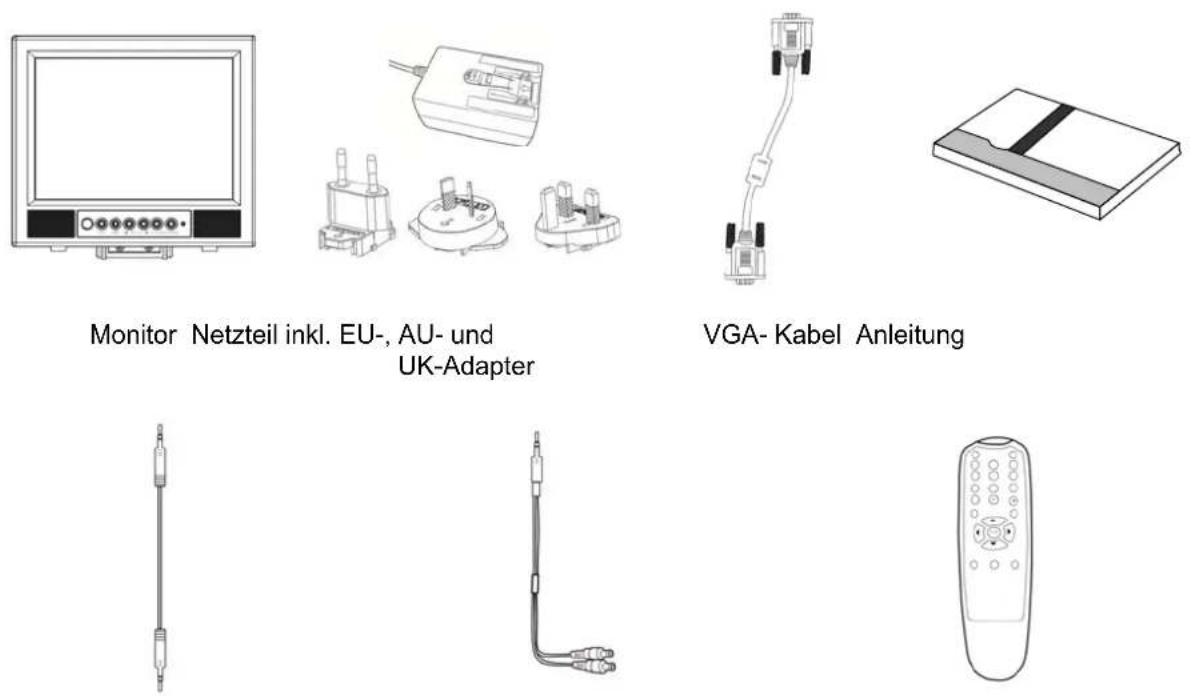

PC Audio-Kabel Chinch- Audio-Kabel Fernbedienung

3. Merkmale und Funktionen

• Kontrastreicher 8,4" TFT Monitor
  • SVGA Auflösung 800 x 600
  • Viele nützliche Eingänge: 2x BNC, 1x S-Video, 1x VGA, 1x PC Audio
• OSD (On-Screen-Display)
• Integrierte Lautsprecher
• PIP-Funktion (Bild-in-Bild) mit verschiedenen Ansichtsmöglichkeiten

4. Überblick – Typennummer

Typennummer	TVAC10000
Bildschirmgröße	8,4"
Auflösung 800 (H) x 600 (V) SVGA
Helligkeit 250 cd/ m	^2

5. Beschreibung der Anschlüsse

AUDIO IN	Audiosignaleingang, zur Nutzung mit den BNC-Signaleingängen und dem S-Video Eingang
V1 IN Composite	Videosignaleingang (BNC)
V1 OUT Durchgeschleifter Videoausgang
V2 IN Composite	Videosignaleingang (BNC)
V2 OUT Durchgeschleifter Videoausgang
S-VIDEO IN Analoger Signaleingang
VGA-IN PC- und DVR-Signaleingang
PC AUDIO IN	Audiosignaleingang gekoppelt mit dem VGA-Eingang
DC 12V IN Spannungsversorgung, 12V DC / 5A

6. Montage

6.1 Stromversorgung

Bevor Sie mit der Installation beginnen, stellen Sie sicher, dass die Netzspannung und die Nennspannung des Monitors übereinstimmen.

6.2 Ventilation

Bitte Sorgen Sie für ausreichende Belüftung. Die Lüftungsöffnungen dürfen für eine ausreichende Belüftung nicht abgedeckt werden.

6.3 Wandmontage

Für die Wandmontage verwenden Sie bitte eine VESA kompatible Wandhalterung. Auf der Rückseite des Monitors befinden sich die quadratisch angeordneten Montagelöcher (Mittenentfernung 75 mm). Diese sind mit der ABUS TVAC10500 Wandhalterung kompatibel.

Bitte beachten Sie die beigelegte Montageanleitung der Wandhalterung.

Während der Montage muss der TFT-Monitor von der Netzspannung getrennt sein.

7. Anschluss des Monitors

7.1 Verbinden Sie den Monitor mit einem PC oder einem Rekorder via VGA.

Verwenden Sie ein VGA-Kabel zum Anschluss des Monitors an einen PC oder an einen Rekorder.

7.2 Verbinden Sie den Monitor mit einer Kamera oder einem Rekorder via BNC.

Verwenden Sie für die Verbindung ein Koaxialkabel mit BNC-Steckern (männlich). Verbinden Sie einen der Video-Eingänge des Monitors mit dem Video-Ausgang einer Kamera oder dem Monitorausgang eines Rekorders.

7.3 Verbinden Sie den Monitor mit einem Rekorder via S-Video.

Verwenden Sie für die Verbindung ein S-Video-Kabel. Verbinden Sie den S-Video Eingang des Monitors mit dem S-Video Ausgang des Rekorders.

7.4 Zuletzt verbinden Sie das mitgelieferte Netzteil mit dem Monitor und der 230VAC Stromversorgung.

Nummer	Taste Beschreibung
1	IR-Empfänger	• IR-LED für die Bedienung des Geräts mit der Fernbedienung
2	Auto	• Automatische Justierung im VGA-Betrieb• Aufruf eines Menüpunktes• Auswahl eines Menüpunktes zum Bearbeiten
3	MENU	• Einblenden des OSD (On-Screen-Display)• Bestätigen eines ausgewählten Wertes• Verlassen eines Menüpunktes und des Menüs
4	◀	• Verringern des Wertes im OSD• Wechseln zwischen den Menüpunkten
5	▶	• Erhöhung des Wertes im OSD• Wechseln zwischen den Menüpunkten
6	Source	Auswahl der verschiedenen Eingangssignale:• VGA (PC- oder DVR-Signaleingang)• AV1 (Analoger Videoeingang)• AV2 (Analoger Videoeingang)• S-Video (Analoger Videoeingang)
7	Power	• Monitor an-/ausschalten
8	Power LED	• Rot: Aus• Orange: Stand-By (nur VGA)• Grün: An

9. Tastenerklärung der Fernbedienung

Taste Funktion
PiP Mode Auswahl des Bild-in-Bild Modus
POWER Monitor	an- / ausschalten
PIP-ZOOM	Auswahl der Bild-in-Bild Größe:Aus / PIP klein / PIP groß / POP
PIP-SOURCE	Auswahl des Eingangs für die Bild-in-Bild Funktion
PIP-SWITCH	Mit dieser Funktion haben Sie die Möglichkeit das Hauptbild mit dem eingeblendeten Bild zu wechseln.
AV1	AV1 (Analoger Videoeingang)
AV2	AV2 (Analoger Videoeingang)
S-VIDEO S-Video	(Analoger Videoeingang)
VGA	VGA (PC- oder DVR-Signaleingang)
MUTE	Ausschalten der Lautsprecher
VOLUME - Verringern der Lautstärke
VOLUME + Erhöhen der Lautstärke
DISPLAY Anzeige der Information für den Eingang
AUDIO Swap Keine Funktion
▲	Erhöhung des Wertes im OSD,Aufruf eines Menüpunktes
◀	Verringern des Wertes im OSD
ENTER	Bestätigen eines ausgewählten Wertes,Auswahl eines Menüpunktes zum Bearbeiten
▶	Erhöhung des Wertes im OSD
▼	Verringern des Wertes im OSD,Wechseln zwischen den Menüpunkten
MENU	Einblenden des OSD (On-Screen-Display),Verlassen eines Menüpunktes und des Menüs
SCALE MODE	Einstellung der Bildschirmansicht.Sie haben folgende Auswahlmöglichkeiten:Fullscan, Overscan, Underscan
VGA AUTO	Automatische Justierung im VGA-Betrieb

10. Auswahl des Eingangsignals

Um eine Auswahl des Eingangssignals zu tätigen, drücken Sie die Source-Taste. Rechts oben im Bildschirm erscheint eine Anzeige mit dem ausgewählten Eingang.

Sie haben die Auswahlmöglichkeit zwischen BNC1, BNC2, VGA und S-Video.

Um die Lautstärke des Monitors einzustellen, betätigen Sie im normalen Betrieb die ◀ und ▶ Pfeilasten und stellen Sie mit diesen beiden Tasten den gewünschten Wert ein.

11. On-Screen-Menü

Um das On-Screen-Display aufzurufen drücken Sie bitte die „Menu“-Taste. Um Einstellungen anzupassen stehen Ihnen folgende Bildschirmmenüs zur Auswahl.

Bild	PIP	Setup	VGA	Sprache
Helligkeit < 50 >
Kontrast < 50 >
Farbtemperatur < 9300 >
Sättigung < 50 >
Farbton < 50 >
Zoom-Modus < Fullscan >
Schärfe < 5 >
CCD Modus < AUS >

Bild	Einstellungen für die Bilddarstellung
PIP	Einstellungen für die Bild-in-Bild Funktion
Setup	Grundeinstellungen des Monitors
VGA	Einstellungen für den VGA-Betrieb
Sprache	Auswahl der Sprache

11.1 Bild

Um Einstellungen für die Bilddarstellung vorzunehmen, drücken Sie die Menü Taste und wählen Sie durch Betätigen der AUTO Taste den ersten Menüpunkt aus. Der ausgewählte Menüpunkt ist in schwarz hervorgehoben, der Untermenüpunkt ist grau hinterlegt.

Mit den ◀ und ▶ Pfeilasten können Sie zwischen Untermenüpunkten wechseln. Durch Drücken der AUTO Taste können Sie einen beliebigen Punkt auswählen und mit den ◀ und ▶ Pfeiltasten Sie die Werte verringern oder erhöhen.

Bild	PIP	Setup	VGA	Sprache
Helligkeit < 50 >
Kontrast < 50 >
Farbtemperatur < 9300 >
Sättigung < 50 >
Farbton < 50 >
Zoom-Modus < Fullscan >
Schärfe < 5 >
CCD Modus < AUS >

Helligkeit	Einstellung der Bildhelligkeit (Auswahl im Bereich 0% bis 100%)
Kontrast	Einstellung des Bildkontrasts (Auswahl im Bereich 0% bis 100%)
Farbtemperatur	Einstellung der Farbtemperatur.Sie haben folgende Auswahlmöglichkeiten:6500°K oder 9300°K
Sättigung	Einstellung der Farbintensität (Auswahl im Bereich 0% bis 100%)
Farbton	Einstellung der Farbsättigung (Auswahl im Bereich 0% bis 100%)
Zoom-Modus	Einstellung der Bildschirmansicht.Sie haben folgende Auswahlmöglichkeiten:Fullscan, Overscan, Underscan
Schärfe	Einstellung der Bildschärfe (Auswahl im Bereich 0 bis 20)
CCD-Modus	Optimierte Einstellungen für den Einsatz mit Kameras

11.2 PIP

Mit diesem Menüpunkt können Sie Einstellungen für die Bild-in-Bild Funktion vornehmen.

Bitte beachten Sie:

Bei Ausschalten des Monitors gehen die Bild-in-Bild Einstellungen verloren.

Bild	PIP	Setup	VGA	Sprache
PIP Modus <		Keine	>
PIP Quelle <		BNC2	>
PIP H Position <		10	>
PIP V Position <		10	>
PIP Wechsel		>

PIP Modus	Auswahl der Bild-in-Bild Größe
PIP Quelle	Auswahl des Eingangs für die Bild-in-Bild Funktion
PIP H Position	Einstellmöglichkeit der horizontalen Position des eingeblendeten Bildes. Auswahl im Bereich 0 (links) bis 10 (rechts)
PIP V Position	Einstellmöglichkeit der vertikalen Position des eingeblendeten Bildes. Auswahl im Bereich 0 (oben) bis 10 (unten)
PIP Wechsel	Mit dieser Funktion haben Sie die Möglichkeit das Hauptbild mit dem eingeblendeten Bild zu wechseln.Wählen Sie diesen Unterpunkt aus und bestätigen Sie diesen mit der ▶ Pfeilasten.

11.3 Setup

In diesem Menüpunkt stehen Einstellungen für die OSD-Menüanzeige sowie erweiterte Monitoreinstellungen zur Verfügung.

Bild	PIP	Setup	VGA	Sprache
Menü Timer <		30	>
OSD H Position <		5	>
OSD V Position <		5	>
Stumm <	AUS	>
Quelle <	AN	>
Autom. suchen <		AUS	>
Tastensperre <		AUS	>
Werkseinstell.		>

OSD Timer	Einstellung der Anzeige-Verweildauer des OSDs (Auswahl im Bereich 5 bis 60 Sekunden)
OSD H. Position	Manuelle Einstellung der horizontalen OSD-Position Auswahl im Bereich 0 (links) bis 10 (rechts)
OSD V. Position	Manuelle Einstellung der vertikalen OSD-Position Auswahl im Bereich 0 (oben) bis 10 (unten)
Stumm	Ausschalten der Lautsprecher
Quelle	Auswahl des Eingangssignals.
Autom. suchen	Bei einschalten des Monitors werden alle Eingänge automatisch nach Signalquellen gescannt.
Tastensperre	Aktivierung der Tastensperre, Deaktivierung der Tastensperre durch gleichzeitiges Drücken der MENU- und AUTO-Tasten.
Werkseinstell.	Wiederherstellen der Standardwerte.

11.4 VGA

Dieses Menü bietet Einstellungen für den VGA-Modus. Dieser Menüpunkt steht ihnen nur zur Verfügung wenn an dem Monitor ein VGA-Signal angeschlossen ist.

Bild	PIP	Setup	VGA	Sprache
H Position <		40	>
V Position <		44	>
Phase <	24	>
Takt <	40	>
Autom. Einst.		>

H Position	Manuelle Einstellung der horizontalen Bild-Position (Auswahl im Bereich 0% bis 100%)
V Position	Manuelle Einstellung der vertikalen Bild-Position (Auswahl im Bereich 0% bis 100%)
Phase	Horizontale Synchronisation (Auswahl im Bereich 0% bis 63%)
Takt	Vertikale Synchronisation (Auswahl im Bereich 0% bis 90%)
Autom. Einst.	Automatische Justierung der Anzeige.

11.5 Sprache

In diesem Menüpunkt steht Ihnen die Auswahl der OSD-Sprache zur Verfügung. Es stehen folgende Sprachen zur Auswahl: Deutsch, Englisch, Französisch, Niederländisch, Dänisch

Bild	PIP	Setup	VGA	Sprache
Deutsch
Englisch
Französisch
Niederländisch
Dänisch

12. Wartung und Reinigung

12.1 Wartung

Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z.B. Beschädigung des Gehäuses.

Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Entnehmen Sie die Akkus.

Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn

• das Gerät sichtbare Beschädigungen aufweist,
  • das Gerät nicht mehr funktioniert

Bitte beachten Sie:

Das Produkt ist für Sie wartungsfrei. Es sind keinerlei für Sie überprüfende oder zu wartende Bestandteile im Inneren des Produkts, öffnen Sie es niemals.

12.2 Reinigung

Reinigen Sie das Produkt mit einem sauberen trockenen Tuch. Bei stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmem Wasser angefeuchtet werden.

Achten Sie darauf, dass keine Flüssigkeiten in das Gerät gelangen.

Verwenden Sie keine chemischen Reiniger, dadurch könnte die Oberfläche des Gehäuses und des Bildschirms angegriffen werden (Verfärbungen).

13. Entsorgung

Geräte die so gekennzeichnet sind, dürfen nicht über den Hausmüll entsorgt werden.

Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

Bitte wenden Sie sich an Ihren Händler bzw. entsorgen Sie die Produkte über die kommunale Sammelstelle für Elektroschrott.

1. Technische Daten

Typennummer TVAC10000
Monitortyp Standard TFT LCD
Bildschirmdiagonale	8,4"
Auflösung 800 (H) x 600 (V) SXGA
Pixelabstand 0,213 (H) x 0,213 (V) mm
Bildformat	4:3
Videosystem PAL / NTSC
Kammfilter	3D
Signalerkennung	Automatisch
Kontrastverhältnis	600:1
Helligkeit	250 ^2
Farbstufen	16,2
Betrachtungswinkel horz. / vert. 150° (H) x 130° (V)
Reaktionszeit	16
Frequenzbereich 31.5-80KHz (H) / 56-75Hz (V)
OSD-Menü	Graphisches
OSD-Sprachen Deutsch, Englisch, Französisch, Niederländisch, Dänisch
Eingänge 1x VGA, 1x S-Video, 2x BNC, 2x Audio (3,5 mm Klinke)
Ausgänge	2x BNC
Lautsprecher	Integriert 2 x 1W, Stereo
Gehäusematerial	Metall-Rahmen
Displayoberfläche	matt
Spannungsversorgung	12 VDC / 5A
Stromaufnahme	11,5 W
Betriebstemperatur	-10 – +50°C
Luftfeuchtigkeit	Max. 85%
Abmessungen (BxHxT)	210 x 190 x 42 mm
Gewicht	1,3 kg

On-Scree

TVAC10000

14. Technische gegevens

Diese Bedienungsanleitung ist eine Publikation der ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing. Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.

GB Imprint
