BRUGSANVISNING TVAC10000 ABUS

Denne manual hører sammen med dette produkt. Den indeholder vigtig information som skal bruges under opsætning og efterfølgende ved service. Dette skal huskes også når produkter gives videre til anden part. Læs derfor denne manual grundigt igennem også for fremtiden.

Indholdet kan ses med sideanvisninger kan findes i indekset på side 79.

TVAC10000

Original betjeningsmanual på dansk. Opbevares til fremtidige formål!

Indføring

Kære kunde,

vi takker Dem fordi du har købt dette produkt.

Dette produkt opfylder alle krav og regulativer der findes såvel nationalt som europæisk. Konformiteten er efterafprøvet, og de relevante erklæringer og underlag er mulige at få hos producenten (www.abus-sc.com).

For at opnå denne tilstand og sikre en idriftsætning uden farer må du som bruger sætte dig ind i denne betjeningsvejledning!

Inden idriftsætning af produktet læs da hele betjeningsvejledningen, og se her om betjening og sikkerhedsforskrifter!

Alle indeholdte firmanavne og produktbeskrivelser er varemærker hos den aktuelle producent og der tages forbehold for alle rettigheder.

Ved spørgsmål henvend Dem da til din forhandler eller installatør!

Hæftelses udelukning

Denne betjeningsvejledning er lavet med den største omhu. Skulle der alligevel være udslag eller unøjagtigheder så meddel os det venligst via den adresse der står på bagsiden af vejledningen. ABUS Security-Center GmbH tager ikke ansvar for teknisk eller typografiske fejl, og forbeholder sig retten til at til enhver tid og uden forudgående advisering at foretage ændringer ved produktet og betjeningsvejledningen. ABUS Security-Center kan ikke stilles til ansvar eller hæftelse for følgeskader ved brug af produktet såvel i drift som ibrugtagning. Der gives ingen garanti for indholdet af dette dokument.

Ikon forklaring

	Et lyn i en trekant betyder at der er en helbredsrisiko forbundet med elektrisk stød.
	Et udråbstegn I en trekant, betyder at man skal kigge i manualen efter vigtige henvisninger..
	Dette symbol findes når der bliver gives vigtige oplysninger.

Vigtige sikkerhedsinformationer

	Garantien forsvinder hvis anbefalinger I manualen ikke følges nøjagtigt. ABUS er ikke ansvarlig for konsekvenserne af dette!
	ABUS vil ikke et ansvar for skader af egendom eller personlige skader forsaget af forkert behandling eller uoverensstemmelse af sikkerhedsinstruktionerne.I sådanne tilfælde ophører garantien.

Denne enhed er lavet efter internationale sikkerhedsstandarter, læs venligst sikkerheds instruktionerne omhyggeligt.

Sikkerhedsinstruktioner

1. Hoved forsyning

90 - 250V AC 50/60Hz

Forsyn dette produkt med en strømforsyningstype af typen der star på mærkaten. Hvis du ikke er sikker på hvilken forsyning der findes i dit hjem, kontakt derfor dit lokale elforsyningsfirma. Fjern produktet fra hovedforsyningen før du starter installationen.

1. Overbelastning

Lad vær med at overbelaste en vægkontakt, en forlænger eller en adapter. Dette kan resultere i elektrisk ild eller stød.

1. Væsker

Installer kun enheden i tørre og støvbeskyttede rum, beskyt enheden imod alle slags former for væsker.

1. Rensning

Fjern enheden fra hovedforsyningen. Brug en let dampet klud(Ingen opløsningsmidler) til at støve af produktet.

1. Ventilering

Kølesprækkerne i toppen af produktet skal forblive utildækket for at sikkre i nødvendig luftstrømning. Lad vær med at stable elektroniske produkter på toppen af den.

1. Tilbehør

Lad vær med at bruge tilbehør som ikke er godkendt, dette kan give skader på produktet.

1. Placering

2. Placer kun enheden i tørre og støvbeskyttede områder.

3. Beskyt enheden med alle former for væsker.
4. Placer ikke enheden nær radiatorer ikke varmeblæsere.
5. Placer enheden i miljøer med temperaturer imellem -10^ - + 50^ .

Advarsler

Følg alle sikkerheds instruktioner før at installationen begynder!

1. Følg alle disse bestemmelser for at undgå skader af strømledningen og stikket.:

2. Lad vær med at ændre strømledningen eller stikket vilkårligt.

3. Lad vær med at bukke eller dreje strømledningen.
4. Vær sikker på at afkoble ledningen når du holder i stikket..

5. Hold varme enheder så langt væk fra ledningen, for at undgå at vinyl kappen kan smelte.

6. Følg disse instruktioner. Hvis ikke, kan det forsage elektrisk stød:

7. Åben ikke hovedenheden eller strømforsyningen.

8. Lad vær med at indsætte metal eller brandfarlige ting i enheden.

9. For at undgå skade ved lyn, brug derfor an overspændings beskytter.

10. Lad vær med at bruge produktet hvis det er gået i stykker. Hvis dette gøres, kan der ske større skade.. Kontakt den lokale leverandør hvis produktet er gået i stykker.

LCD-skærm

• LCD-skærmen kan blive ødelagt ved kraftige påvirkninger.
• Hvis du anvender systemet i kolde omgivelser, kan der optræde visningsfejl på displayet. Derved drejer det sig dog ikke om en fejlfunktion, og LCD-skærmen arbejder igen normalt, når omgivelsestemperaturen stiger igen.
• Der kan nogle steder optræde vedvarende sorte (mørke) eller lyse prikker på skærmen. Sådanne prikker er normale ved LCD-skærme og er ikke nogen fejlfunktion. Til trods for højpræcisions teknologi ved fremstillingen er det uundgåeligt, at der er et meget lille antal mørke og konstant lysende pixel. Desuden kan det ske, at der efter slukningen i nogle sekunder vises et forvrænget billede.

	Under installationen i et eksisterende videoovervågnings system, vær da sikker på at alle enheder er fjerne fra lav og 230 VAC strømforsyninger.
	I tvivl, brug derfor en professionel elinstallatør til at installere og opsætte elektricitet til produktet. Forkert installation er til fare for dig og andre.Installer det således at ingen frie strømkabler kan komme I kontakt med personer under brug og ved problemer.

Udpakning

Når du pakker apparatet ud skal dette gøres med forsigtighed.

Ved en eventuel beskadigelse på forpakningen da tjek venligst om enheden også har synlige tegn på skade. Såfremt at dette er tilfældet skal du hurtigst muligt returnere/ gøre opmærksom på dette overfor leverandøren.

Indholdsfortegnelse

1. Bestemt anvendelse....80
2. Leveringsomfang....80
3. Egenskaber og funktioner 80
4. Overblik – typenummer 80
5. Beskrivelse af tilslutningerne 81
6. Montage....81

6.1 Strømforsyning....81
6.2 Ventilation....81
6.3 Væg ophæng....81

1. Forbindelser....82
2. Knap beskrivelse....83
3. Beskrivelse af knapper på fjernkontrolen....84
4. Valg af indgangssignal 85
5. On-Screen-menu....85

11.1 Billede....86
11.2 PIP 87
11.3 Setup 88
11.4 VGA....89
11.5 Sprog....89

1. Vækanskaffelse 90
2. Teknisk data....91

1. Bestemt anvendelse

Denne lette og smalle LCD-monitor har en robust konstruktion og mange fremragende funktioner. 8,4" TFT-monitoren har to BNC-ud- og indgange, en S-video-indgang samt to audioindgange og en VGA-indgang. Til det direkte audiosignal er der integreret to stereohøjttalere på forsiden.

En udførlig funktionsbeskrivelse finder du i kapitel „3. Kendetegn og funktioner“.

2. Leveringsomfang

3. Egenskaber og funktioner

• Kontrastrig 8,4" TFT-monitor
• SVGA-opløsning 800 x 600
- Mange nyttige indgange: 2x BNC, 1x S-video, 1x VGA, 1x pc-audio
- OSD (on-screen-display)
- Integrerede højttalere
- PIP-punktion (billede-i-billede) med forskellige visningsmuligheder

4. Overblik – typenummer

Typenummer	TVAC10000
Skærmstørrelse	8,4"
Opløsning 800 (H) x 600 (V) SVGA
Lysstyrke	250 ^2

cd/m

5. Beskrivelse af tilslutningerne

AUDIO IN	Audiosignalindgang, til anvendelse med BNC-signalindgangene og S-video-indgangen
V1 IN Composite-videosignalindgang (BNC)
V1 OUT Gennemkoblet videoudgang
V2 IN Composite-videosignalindgang (BNC)
V2 OUT Gennemkoblet videoudgang
S-VIDEO IN Analog signalindgang
VGA-IN	PC- og DVR-signalindgang
PC AUDIO IN	Audiosignalindgang forbundet med VGA-indgangen
DC 12V IN Spændingsforsyning, 12 V DC / 5A

6. Montage

6.1 Strømforsyning

Før du begynder installationen, skal du sikre, at netspændingen og monitorens nominelle spænding stemmer overens.

6.2 Ventilation

Sørg for tilstrækkelig ventilation. Ventilationsåbningerne må af hensyn til en tilstrækkelig ventilation ikke tildækkes.

6.3 Væg ophæng

For at montere monitoren på væggen brug venligst VESA kompatible væg ophæng. På bagsiden af m Anvend en VESA-kompatibel vægholder til vægmonteringen.

På bagsiden af monitoren findes de kvadratisk placerede monteringshuller (afstand fra midten 75 mm). De er kompatible med vægholderen ABUS TVAC10500.

Læs den vedlagte monteringsvejledning til vægholderen.

Under monteringen skal TFT-monitoren være afbrudt fra netspændingen.

7. Forbindelser

7.1 Forbind monitoren en pc eller en optager via VGA.

Anvend et VGA-kabel til tilslutning af monitoren til en pc eller til en optager.

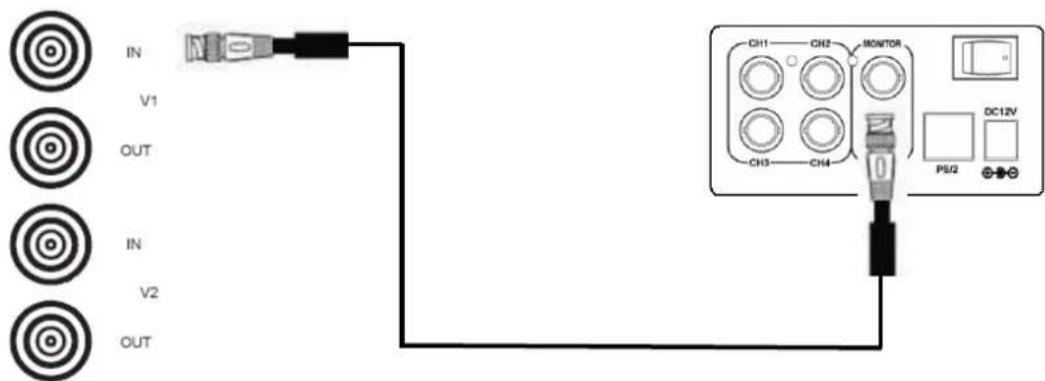

7.2 Forbind monitoren med et kamera eller en optager via BNC.

Anvend et koaksialkabel med BNC-stik (han) forbindelsen.

Forbind en af monitorens videoindgange med et kameras videoudgang eller en optagers monitorudgang.

7.3 Forbind monitoren med en optager via S-video.

Anvend et S-videokabel til forbindelsen. Forbind monitorens S-videoindgang med optagerens S-videoudgang.

7.4 Til sidst forbindes den medleverede strømforsyning med monitoren og 230 V AC-strømforsyningen.

Nummer	Tast Beskrivelse
1	IR-modtager	• IR-LED til betjening af apparatet med fjernbetjeningen
2	Auto	• Automatisk justering i VGA-drift• Hentning af et menupunkt• Valg af et menupunkt til redigering
3	MENU	• Viser OSD (on-screen-display)• Bekræfter en valgt værdi• Forlader et menupunkt og menuen
4		• Reducerer værdien i OSD• Skifter mellem menupunkterne
5		• Forøger værdien i OSD• Skifter mellem menupunkterne
6	Kilde	Valg af de forskellige indgangssignaler:• VGA (pc- eller DVR-signalindgang)• AV1 (analog videoindgang)• AV2 (analog videoindgang)• S-video (analog videoindgang)
7	Power	• Tænder/slukker monitor
8	Power LED	• Rød: Fra• Standby mode (VGA kun)• Grøn: Til

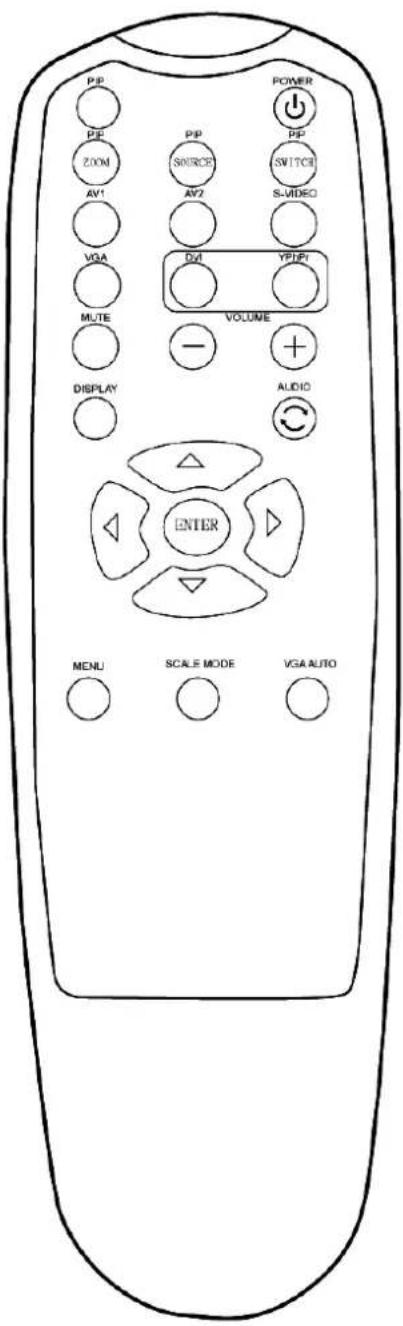

9. Beskrivelse af knapper på fjernkontrolen

Knap Funktion
PiP Mode Vælger	PIP mode (billed I billed)
POWER	Tænder/slukker monitor
PIP-ZOOM	Valg af billed-i-billed-størrelsen:Off/ PIP lille / PIP stor/ POP
PIP-SOURCE	Valg af indgangen for billed-i-billed-funktionen
PIP-SWITCH	Med denne funktion har du mulighed for at udskifte hovedbilledet med det viste billede.
AV1	AV1 (analog videoindgang)
AV2	AV2 (analog videoindgang)
S-VIDEO S-video	(analog videoindgang)
VGA	VGA (pc- eller DVR-signalindgang)
MUTE Frakobling af højttalerne
VOLUME - Juster volumen ned
VOLUME + Juster volumen op
DISPLAY Viser søge information
AUDIO Swap Ingen funktion
▲	Forøger værdien i OSD,Hentning af et menupunkt
◄	Reducerer værdien i OSD
ENTER	Bekræfter en valgt værdi,Valg af et menupunkt til redigering
►	Forøger værdien i OSD
▼	Reducerer værdien i OSD,Skifter mellem menupunkterne
MENU	Viser OSD (on-screen-display),Forlader et menupunkt og menuen
SCALE MODE	Indstilling af skærmvisningen.Du har følgende valgmuligheder:Fullscan, overscan, underscan
VGA AUTO	Automatisk justering af visningen.

10. Valg af indgangssignal

Tryk på tasten Source for at aktivere et valg af indgangssignalet.

∅verst til højre på skærmen vises et display med den valgte indgang.

Du kan vælge mellem BNC1, BNC2, VGA og S-video.

For at indstille monitorens lydstyrke skal du i normal funktion trykke på piletasterne ◀ og ▶ og indstille den ønskede værdi med begge disse taster.

11. On-Screen-menu

Der kan vælges følgende skæmmenuer til at tilpasse indstillinger.

Billede	PIP	Setup	VGA	Sprog
Lysstyrke < 50 >
Kontrast < 50 >
Farvetemperatur < 9300 >
Mætning < 50 >
Farvenuance < 50 >
Zoom tilstand < Fullscan >
Skarphed < 5 >
CCD Funktion < Fra >

Billede	Indstillinger til billedvisningen
PIP	Indstillinger til billed-i-billed-funktionen
Setup	Monitorens grundindstillinger
VGA	Indstillinger til VGA-funktionen
Sprog	Valg af sproget

11.1 Billede

For at foretage indstillingerne til billedvisningen skal du trykke på menutasten og vælge den første menupunkt ved at trykke på tasten AUTO. Det valgte menupunkt er fremhævet med sort, undermenupunktet har grå baggrund.

Med piletasterne ◀ og ▶ kan du skifte mellem undermenupunkterne. Ved at trykke på tasten AUTO kan du vælge et vilkårligt punkt og reducere eller forøge værdierne med piletasterne ◀ og ▶.

Billede	PIP	Setup	VGA	Sprog
Lysstyrke < 50 >
Kontrast < 50 >
Farvetemperatur < 9300 >
Mætning < 50 >
Farvenuance < 50 >
Zoom tilstand < Fullscan >
Skarphed < 5 >
CCD Funktion < Fra >

Lysstyrke	Indstilling af billedets lysstyrke (valg i området 0 % til 100 %)
Kontrast	Indstilling af billedets kontrast (valg i området 0 % til 100 %)
Farvetemperatur	Indstilling af farvetemperaturen.Du har følgende valgmuligheder:6500 °K eller 9300 °K
Mætning	Indstilling af farveintensiteten (valg i området 0 % til 100 %)
Farvenuance	Indstilling af farvemætningen (valg i området 0 % til 100 %)
Zoom tilstand	Indstilling af skærmvisningen.Du har følgende valgmuligheder:Fullscan, overscan, underscan
Skarphed	Indstilling af billedets skarphed (valg i området 0 til 20)
CCD Funktion	Optimerede indstillinger til anvendelse med kameraer

11.2 PIP

Med dette menupunkt kan du foretage indstillinger for billed-i-billed-funktionen.

Vær opmærksom på:

Når monitoren slukkes, mistes billed-i-billed-indstillingerne.

Billede	PIP Setup	VGA	Sprog
PIP funktion < Ingen >
PIP kilde < BNC2 >
PIP H Position < 10 >
PIP V Position < 10 >
PIP skift >

PIP funktion	Valg af billed-i-billed-størrelsen
PIP kilde	Valg af indgangen for billed-i-billed-funktionen
PIP H Position	Indstillingsmulighed for det viste billedes horisontale position. Valg i området 0 (venstre) til 10 (højre)
PIP V Position	Indstillingsmulighed for det viste billedes vertikale position. Valg i området 0 (foroven) til 10 (forneden)
PIP skift	Med denne funktion har du mulighed for at udskifte hovedbilledet med det viste billede. Vælg dette underpunkt, og bekræft det med piletasten ▶.

11.3 Setup

I dette menupunkt står der indstillinger for OSD-menuvisningen samt udvidede monitorindstillinger til rådighed.

Billede	PIP Setup	VGA	Sprog
OSD timer <		30	>
OSD H Position <		5	>
OSD V Position <		5	>
Lydløs <	Fra	>
Kilde <	Til	>
Auto Scan <		Fra	>
Tastelås <		Fra	>
Fabrikindstilling		>

OSD Timer	Indstilling af visningsvarigheden for OSD (valg i området 5 til 60 sekunder)
OSD H. Position	Manuel indstilling af den horisontale OSD-positionValg i området 0 (venstre) til 10 (højre)
OSD V. Position	Manuel indstilling af den vertikale OSD-positionValg i området 0 (foroven) til 10 (forneden)
Lydløs	Frakobling af højttalerne
Kilde	Valg af indgangssignalet.
Auto Scan	Når monitoren tændes, scannes alle indgange automatisk for signalkilder.
Tastelås	Aktivering af tastelåsen.Deaktivering af tastelåsen ved at trykke samtidigt på tasterne MENU og AUTO.
Fabrikindstilling	Gendannelse af standardværdierne.

11.4 VGA

Denne menu indeholder indstillingerne for VGA-modussen. Dette menupunkt står til rådighed, när der er tilsluttet et VGA-signal til monitoren.

Billede	PIP	Setup	VGA	Sprog
H. Position <			40	>
V. Position <			44	>
Fase <		24	>
Ur <		40	>
Auto. Justering			>

H. Position	Manuel indstilling af den horisontale billedposition(valg i området 0 % til 100 %)
V. Position	Manuel indstilling af den vertikale billedposition(valg i området 0 % til 100 %)
Fase	Horisontal synkronisering (valg i området 0 % til 63 %)
Ur	Vertikal synkronisering (valg i området 0 % til 90 %)
Auto Justering	Automatisk justering af visningen.

11.5 Sprog

I dette menupunkt står valget af OSD-sproget til rådighed. Der kan vælges mellem følgende sprog: Tysk, engelsk, fransk, hollandsk, dansk

Billede	PIP Setup	VGA Sprog
TyskEngelskFranskHollandskDansk

Kontroller regelmæssigt produktets tekniske sikkerhed, f.eks. skader på kabinettet.

Hvis man har en formodning om, at en risikofri drift ikke længere er muligt, skal produktet sættes ud af drift og sikres mod utilsigtet betjening. Fjern akkumulatorerne.

Det kan antages, at en risikofri drift ikke længere er mulig, når

• apparatet har tydelige beskadigelser,
• apparatet ikke længere fungerer

Vær venligst opmærksom på:

Produktet er vedligholedelses frit for dig. Der er ingen grund til at du skal åbne kameraet for at se efter defekter, lad os om det.

12.2 Rengøring

Rengør produktet med en ren og tør klud. Ved kraftig tilsmudsning brug en let fugtig klud med lunkent vand.

Vær opmærksom på, at der ikke kommer væsker ind i apparatet

Anvend ingen kemiske rengøringsmidler, da de kan ødelægge kabinettets og skærmens overflade (misfarvninger).

13. Vækanskaffelse

Batterier, som er kendetegnet på den måde, må ikke bortskaffes via dagrenovationen.

Bortskaf produktet ved afslutningen af dens levetid jf. gældende lovkrav.

Henvend dig venligst til din forhandler, eller bortskaf produkterne via kommunens genbrugsplads.

14. Teknisk data

Typenummer TVAC10000
Skærmtype Standard TFT LCD
Skærmdiagonal	8,4"
Opløsning 800 (H) x 600 (V) SXGA
Pixelafstand 0,213 (H) x 0,213 (V) mm
Billedformat	4:3
Videosystem PAL / NTSC
Kamfilter	3D
Signalregistrering	Automatisk
Kontrastforhold	600:1
Lysstyrke	250 ^2
Farvetrin	16,2
Synsvinkel vandret / lodret 150°	(H) x 130° (V)
Reaktionstid	16
Frekvensområde 31,5 – 80 KHz	(H) / 56 – 75 Hz (V)
OSD-menu	Grafisk
OSD-sprog	Tysk, engelsk,
Indgange 1x VGA, 1x S-video, 2x BNC, 2x audio (3,5 mm jack)
Udgange	2x BNC
Højtaler	Integreret 2 x 1 W, stereo
Kabinetmateriale	Metalramme
Displayoverflade	Mat
Spændingsforsyning	12 V DC/5 A
Strømforbrug	11,5 W
Driftstemperatur	-10 – +50 °C
Luftfugtighed	Maks. 85 %
Mål (BxHxD) 210 x 190 x 42 mm
Vægt	1,3 kg

on-screen

D Impressum

Denne betjeningsvejledning er publiceret af ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Der må ikke foretages kopiering, inklusive oversættelser, fotokopierng, mikrofilms optagelse af proces udstyr uden forudgående tilladelse fra udgiveren. Denne brugervejledning reflekterer de kendte til dato tekniske specifikationer. Vi forbeholder os retten til at ændre frit og uden forudgående advisering.
