DVM1400 - Multimeter VELLEMAN - Kostenlose Bedienungsanleitung

Produkttyp	Digitalmultimeter
Marke	Velleman
Modell	DVM1400
Gemessene Spannungen	Gleichstrom (DC) und Wechselstrom (AC)
Maximale Spannung	1000 V DC / 750 V AC
Gemessener Strom	10 A (max) AC/DC
Widerstand	Bis zu 40 MΩ
Kapazität	Bis zu 100 µF
Frequenz	Bis zu 10 MHz
Temperatur	-20 °C bis 1000 °C (mit Thermoelement K)
Durchgangsprüfung	Ja, mit Summer
Diodentest	Ja
Anzeige	Digital, 4 Ziffern (6000 Counts)
Hintergrundbeleuchtung	Ja
Sicherheitskategorie	CAT III 1000 V / CAT IV 600 V
Stromversorgung	9 V Batterie (Typ 6LR61)
Abmessungen	190 x 88 x 53 mm
Gewicht	400 g (ca., mit Batterie)
Wartung und Reinigung	Mit einem trockenen Tuch abwischen; keine Lösungsmittel verwenden
Sicherheit	Messbereichsgrenzen nicht überschreiten; geeignete Messleitungen verwenden
Ersatzteile und Reparierbarkeit	Die Reparatur sollte von einem Fachmann durchgeführt werden

Häufig gestellte Fragen - DVM1400 VELLEMAN

Wie misst man eine Gleichspannung?

Stellen Sie den Drehschalter auf die Funktion DC V. Stecken Sie die schwarze Messleitung in die COM-Buchse und die rote Messleitung in die V-Buchse. Verbinden Sie die Prüfspitzen mit den Anschlüssen des Stromkreises. Lesen Sie den Wert auf dem Display ab.

Wie prüft man die Durchgängigkeit eines Kabels?

Drehen Sie den Schalter auf den Durchgangsmodus (Dioden-/Wellensymbol). Schließen Sie die Messleitungen an beide Enden des Kabels an. Wenn die Durchgängigkeit gut ist, gibt das Gerät einen Piepton ab.

Wie tauscht man die Batterie aus?

Schalten Sie das Gerät aus. Entfernen Sie die Abdeckung des Batteriefachs auf der Rückseite. Ersetzen Sie die verbrauchte 9V-Batterie durch eine neue, unter Beachtung der Polarität. Schließen Sie die Abdeckung wieder.

Wie genau ist das DVM1400?

Die Genauigkeit variiert je nach Funktion: Zum Beispiel beträgt sie bei Gleichspannung ±(0,5% + 5 Stellen). Lesen Sie die Bedienungsanleitung für vollständige Details.

Kann ich Wechselstrom messen?

Ja, wählen Sie die Funktion AC A (Wechselstrom) und stecken Sie die rote Messleitung je nach Stromstärke in die Buchse 10A oder mA. Beachten Sie den maximalen Messbereich (10A).

Was bedeutet 'OL' auf dem Display?

OL bedeutet Überlast (Over Load). Dies weist darauf hin, dass die Messung den Bereich der gewählten Skala überschreitet oder dass der Stromkreis im Widerstandsmodus offen ist.

Wie misst man die Kapazität eines Kondensators?

Stellen Sie den Drehschalter auf die Kapazitätsfunktion. Entladen Sie den Kondensator und stecken Sie seine Beinchen in die dafür vorgesehenen Buchsen (normalerweise Cx). Lesen Sie den Wert nach Stabilisierung ab.

Welchen Thermoelementtyp verwendet man für die Temperatur?

Verwenden Sie ein Thermoelement vom Typ K mit passendem Stecker. Schließen Sie es an die Buchsen COM und V/Ω an. Wählen Sie den Modus °C oder °F.

Ist das Gerät für den Automobileinsatz geeignet?

Ja, das DVM1400 kann Batteriespannungen (12V/24V), Sensorwiderstände messen und Dioden testen. Achten Sie darauf, die Spannungsgrenzen nicht zu überschreiten.

Wie verwendet man die HOLD-Funktion?

Drücken Sie die HOLD-Taste, um den angezeigten Messwert einzufrieren. Drücken Sie sie erneut, um zum Normalmodus zurückzukehren. Nützlich, um einen Wert an einem schwer zugänglichen Ort abzulesen.

BEDIENUNGSANLEITUNG DVM1400 VELLEMAN

BEDIENUNGSANLEITUNG 50

INSTRUKCJA UŻYTKOWNIKA. 63

An alle Einwohner der Europäischen Union

Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann.

Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortiertes Hausmüll; die Einheit oder verwendete n Batterienmüssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen

Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Wir bedanken uns für den Kauf des DVM1400! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

Lieferumfang: 1 x Multimeter, 1 x Messleitungen, 1 x K-Typ-Fühler, 1 x Messleitungen für Kapazitätsmessungen, 1 x 9V-Batterie und diese Bedienungsanleitung.

Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

2. Verwendete Symbole

Dieses Symbol bedeutet: Bitte lesen Sie die Hinweise:

Das nicht Lesen der Hinweiise und der Bedienungsanleitung kann Schäden, Verletzungen oder den Tod verursachen.

DVM1400		Rev. 02
	Dieses Symbol bedeutet Gefahr:Gefährliche Bedingungen oder Aktivitäten, können Verletzungen oder den Tod verursachen
	Dieses Symbol bedeutet Risiko auf Gefahr/Schäden:Gefährliche Bedingungen oder Aktivitäten, können Verletzungen oder den Tod verursachen
	Dieses Symbol bedeutet Vorsicht, wichtige Information:Befolgen Sie diese Information nicht, so kann dies zu einer gefährlichen Situation führen
	AC (Wechselstrom)
	DC (Gleichstrom)Sowohl Wechsel- als auch Gleichstrom
	Doppelte Isolierung (Schutzklasse II)
	Erde, MasseSicherung
	Kapazität (Kondensator)Diode

3. Sicherheitshinweise

		Befolgen Sie die Richtlinien (siehe unten) um eine sichere Anwendung zu gewährleisten und alle Funktionen des Gerätes völlig zu benutzen.
		Respektieren Sie während der Anwendung des Gerätes alle Richtlinien in Bezug auf den Schutz vor Stromschlägen und falsche Anwendung. Überschreiten Sie nie die angezeigten Grerzwerte.
		WARNUNG: Um Stromschläge zu vermeiden, trennen Sie die Messleitungen vom Netz, ehe Sie das Gehäuse öffnen.Bemerkung: dies ist die Übersetzung der Warnung, die sich auch auf der Rückseite des Geräte s befindet
		Setzen Sie das Gerät keiner Kälte, Hitze und großen Temperaturschwankung en aus. Nehmen Sie das Gerät nicht sofort in Betrieb, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Lassen Sie das Gerät solange ausgeschaltet, bis es die Zimmertemperatur erreicht hat. Dies um Messfehler und Kondensation zu vermeiden.
		Vermeiden Sie Erschütterungen. Vermeiden Sie rohe Gewalt während der Bedienung.
		Gerät mit Verschmutzungsgrad 2, eignet sich nur für die Anwer dung im Innen bereich! Schützen Sie das Gerät vor Regen und Feuchte. Setzen Sie das Gerät keiner Flüssigkeit wie z.B. Tropf- oder Spritzwasser, aus. Eignet sich nicht für industrielle Anwendung. Siehe §5 Verschm ützungsgrad
		Halten Sie Kinder und Unbefugte vom Gerät fern.
		Stromschlaggefahr während der Anwendung des Multimeters. Seien Sie vorsichtig beim Messen von einem unter Strom stehenden Kreis. Seien Sie vorsichtig wenn Sie nit Spannungen über 60Vdc oder 30Vac rms arbeiten.
		Ersetzen Sie keine internen Komponenten. Ersetzen Sie beschädigte oder verloren gegangene Zubehörteile nur durch Zubehörteile ces gleichen Typs. Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler.
DVM1400		Rev. 02
	Das Gerät gehört zur Messkategorie CAT III 600V. Verwenden Sie das Gerät nie in einer höheren Kategorie als angezeigt. Siehe §4 Überspannungs-/Messkategorien.
	Lesen Sie diese Bedienungsanleitung sorgfältig durch. Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
	Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.
	Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung sonst kann dies zu Schäden am Produkt führen und erlischt der Garantieanspruch. Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
	Beachten Sie, dass das Gerät sich in der richtigen Position befindet, ehe Sie es mit dem Testkreis verbinden.
	Messen Sie nie in Kreisen mit Spannungen > 600V
	Messen Sie keinen Strom in Kreisen mit einer Spannung > 600V
	Führen Sie nie Wider standsmessungen, Diodenmessungen, Kapazitätsmessungen oder Durchgangsprüfungen durch an Kreisen, die möglicherweise unter Spammung stehen.
	Überprüfen Sie vor jedem Gebrauch, ob die Messleitungen nicht beschädigt sind. Halten Sie die Finger während der Messungen hinten den Prüfs pitzen! Berühren Sie keine freien Messanschlüsse wenn das Gerät mit einem Kreis verbunden ist.
	Schalten Sie das Gerät aus und trennen Sie die Messleitungen vom Kreis, ehe Sie die Batterie oder Sicherung ersetzen.
	Messungen in Fernsehgeräten oder Schaltkreisen können mit hohen Spannungsspitzen verbunden sein. Dies kann das Multimeter beschädigen.
	Bei Strommessungen bis 10A max. und max. 15 Sekunden: warten Sie 10 Min. zwischen den 2 Messungen.

4. Überspannungs-/Messkategorie

Die Multimeter werden gemäß Risiko und Ernst der Spannungsspitzen, die an dem Messpunkt auftreten können, auf geteilt. Spannungsspitzen sind kurze Ausbrüche von Energie, die in einem System durch z.B. Blitzschlag an einem Hochspannungskabel, in duziert werden. Bei hochenergetischen Kreisen kann dies zu sehr gefährlichen Situationen führen wenn diese Kreise genügend Strom liefern können, um einen Lichtbogen zu versorgen und einen Plasma-Durchschlag oder sogar eine Explosion zu verursachen.

Die bestehenden Kategorien gemäß EN 61010-1 sind:

CAT I	Ein CAT I-Multimeter eignet sich für Messungen an Stromkreisen, die nicht direkt mit dem Netz verbunden sind, z.B. batterietriebene Geräte, usw.
CAT II	Ein CAT II-Multimeter eignet sich für Messungen in CAT I-Umgebungen und an einphasigen Geräten, die über einen Stecker mit dem Netz verbunden sind, unter der Bedingung, dass der Kreis mindestens 10m von einer CAT III-Quelle und min. 20m einer CAT IV-Quelle entfernt ist. Zum Beispiel, Haush altsgeräte, tragbare Geräte, usw.
CAT III	Ein CAT III-Multimeter eignet sich nicht nur für Messungen an CAT I und CAT II-Quellen, sondern auch für Messungen an fest eingebauten Geräten wie z.B. Verteilertafeln, Kontrolleir heiten, Sicherungskasten, usw.

DVM1400

Rev. 02

CAT IV'

Ein CAT IV-Multimeter eignet sich nicht nur für Messungen in CAT I, CAT II und CAT III-Quellen, sondern auch für Messungem auf Primärversorgungsebene. Bemerken Sie, dass Sie für Messungen an Geräten, deren Zuleitungskabel sich außer Haus befinden (sowohl ober- als unterirdsch), ein CAT IV-Multimeter verwenden müssen.

Warnung:

Das Gerät wurde gemäß EN 61010-1 Messkategorie CAT III 600V entworfen. Dies beinhaltet bestimmte Anwendungsbeschränkungen in Bezug auf Spannungen und Spannungsspitzen, die in der Gebrauchsumgebung, vorkommen können. Siehe Liste oben.

Das Gerät eignet sich für Messungen bis zu 600V:

• Schutzkreise, die geschützt sind oder nicht direkt mit dem Netz verbunden sind z.B. Steuersignale und Elektronikmessungen, Kreisen hinter einem Trenntransformator
• Kreise, die direkt mit dem Netz verbunden sind aber beschränkt auf:

o Messungen an einphasigen Geräten, über einen Stecker (Steckdose) mit dem Netz verbunden
- Messungen an einphasigen Geräten und Kreisen direkt mit dem Netz verbunden in einer normalen häuslichen Umgebung in einem Abstand von über 10m einer CAT III Umgebung und 20m einer CAT IV Umgebung. (z.B. Be leuchtungskreise in einem Abstand von über 10m des Sicherungskastens)

• Mesungen in/an Niederspannungsverteilungen (Sicherungskasten nach Zählerkasten)
• Messungen an einphasigen und mehrphasigen Geräten und Kreisen außer in einer CAT IV-Umgebung (z.B. Messungen an Steckdosen, Elektroherd, Beleuchtungskreisen, Stromschienen, Sicherungen und Leistungsschalter).

Das Gerät eignet sich nicht für:

• Spannungen höher als 600V
• Messungen an Niederspannungsverteilungen und Außenanlagen. Diese enthalten Zählerkasten und Geräte/Kreise im Außenbereidh oder unabhängig von der häuslichen Umgebung wie z.B. Kreise in Scheunen, Gartenhäuschen und allein stehenden Garagen oder Kreisen verbunden über unterirdische Leitungen wie Gartenbeleuchtung oder Teichpumpen, usw.

Das Gerät eignet sich nur für Messungen bis max. 600V in einer CAT III-Umgebung

5. Verschmutzungsgrad (Pollution degree)

IEC 61010-1 spezifiziert verschiedene Umgebungstypen, die sich auf den anwesenden Verschmutzungsgrad stützen. Für diesen Verschmutzungsgrad gelten verschiedene Schutzmaßnahmen, die Sicherheit gewährleisten. Rauere Umgebungen erfordern einen besseren Schutz und den Schutz vor Verschmutzung, der in einer bestimmten Umgebung gilt, hängt in hohem Maße von der Isolierung und der Qualität des Gehäuses a b. Diese Klassifizierung zeigt an, in welcher Umgebung Sie das Gerätverwenden dürfen.

Verschmutzungs-grad 1	Es gibt keine oder nur trockene, nichtleitende Verschmutzung. Die Verschmutzung hat also keinen Einfluss (kommt nur in hermetisch abgeschlossenen Räumen vor).
Verschmutzungs-grad 2	Es gibt nurnichtleitende Verschmutzung. Gelegentlich muss mit vorübergehender Leitfähigkeit durch Kondensation gerechnet werden (häusliche und Büro-Umgebungen gehören zu dieser Kategorie).
Verschmutzungs-grad 3	Es tritt leitfähige Verschmutzung oder trockene, nichtleitende Verschmutzung, die leitfähig wird, da Kondensation entsteht, auf. (industrielle Umgebungen und Umgebungen, die der frischen Luft ausgesetzt werden, aber nicht in direktem Kontakt mit Regen kommen).
Verschmutzungs-grad 4	Die Verschmutzung erzeugt eine bleiberde Leitfähigkeit, die durch einen leitfähigen Staub, Regen oder Schnee (Außenumgebungen, die hohen Feuchtigkeitsniveaus oder hohen Konzentrationen mit feinen Teilen ausgesetzt werden) verursacht wird.

Warnung:

Das Gerät wurde gemäß EN 61010-1 Verschmutzungsgrad 2 entworfen. Dies beinhaltet bestimmte Anwendungsbeschränkungen in Bezug auf die Verschmutzungsgrad, die in der Gebrauchsumgebung, vorkommen kann. Siehe Liste oben.

Das Gerät eignet sich nur für die Anwendung in Umgebungen mit Verschmutzungsgrad 2

6. Umschreibung

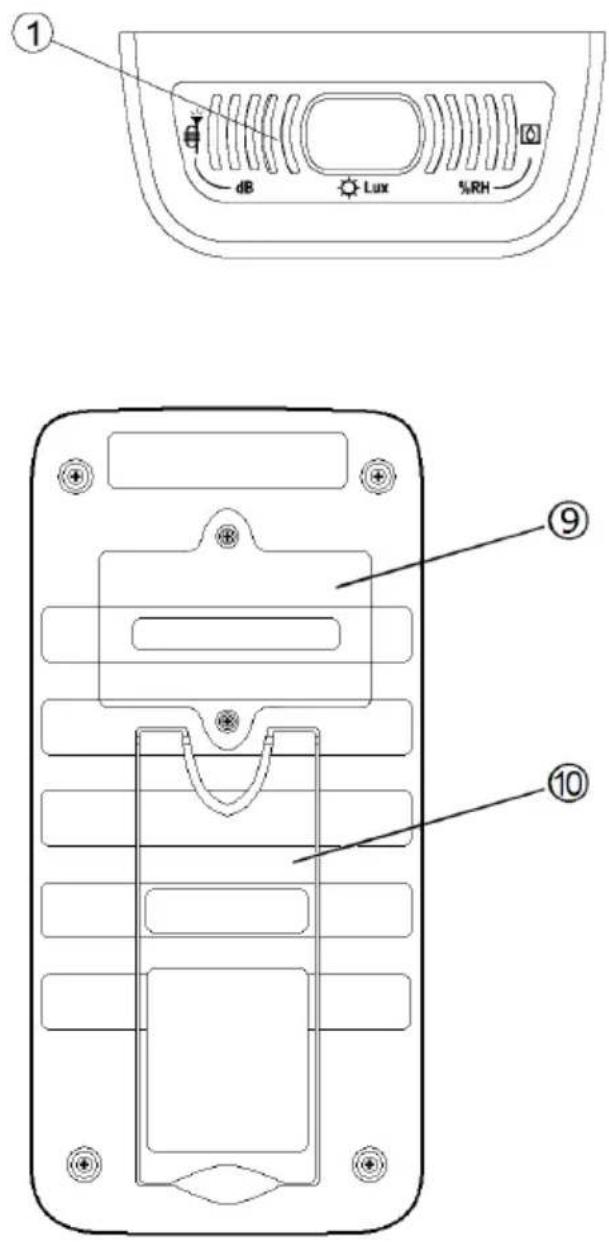

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

a. Multimeter

1. Sensoren für Schallpegel-, Licht- und Feuchtigkeitsmessungen
2. LCD-Bildschirm
3. Funktionstasten
4. Drehschalter
5. 10A-Buchse
6. mA- und K-Typ-Fühler -Buchse
7. COM-Buchse
8. Kapazitäts-, Diö den, Frequenz-, Widerstand- und Spannungsbuchse
9. Batteriefach
10. Ständer

b. LCD-Display

Symbol	Umschreibung
	Lo-Bat-Anzeige.Warnung: Um falsche Ergebnisse, die zu Elektroschocks und Verletzungen führen können, zu vermeiden, führen Sie einen Batteriewechsel durch van sobald dieses Symbol erscheint.
	Zeigt eine n negativen Wert an.
AC~	Anzeige für Wechselstrom oder – Spannung.
DC...	Anzeige für Gleichstrom oder – Spannung.
AUTO	Das Multimeter befindet sich in der automatischen Bereichseinstellung.
	Das Multimeter befindet sich im Diodentest-Modus.
	Das Multimeter befindet sich im Durchgangsprüfungsmodus.
	Data-Hold-Funktion aktiv.
REL	Relativwert-Messfunktion aktiv.
LUX Licht-Messmodus
x10 Lux x10 Lich t-Messmodus
dB	Schallpegel-Messmodus (deciBell)
%RH Feuchtig keits-Messmodus
1°C Tempera turmessmodus (Genauigkeit 1°C)
0.1°C Tempera turmessmodus (Genauigkeit 0.1°C)
% °C °FkMΩHznμm FAV	Messeinheiten.
OL	Anzeige der Bereichsüberschreitung.

c. Tas ten

Taste	Modus	Umschreibung
SELECT	, , ·s, V, mA, A	Schaltet zwischen Widerstands-, Dioden-, Kapazität- und Durchgangsprüfungsmessungen.Schaltet zwischen AC- und DC-Strom.
HOLD	Alle	Drücken Sie diese Taste, um in den Data-Hold-Modus zu wechseln oder den Modus zu verlassen.
RANGE	V, , mA	Drücken Sie, um die manuelle Bereichseinstellung auszuwählen und einzustellen (drücken Sie nacheinander, um durch die verschiedene Bereiche zu blättern)Halten Sie 2 Sekunden gedrückt, um zur automatischen Bereichseinstellung zurückzukehren.
REL	V, , ·s, , °C, % RH, dB, LUX, mA, A	Drücken Sie, um die relative Messfunktion ein- oder auszuschalten
Hz/DUTY	V, z, hA, A	Drücken Sie, um die Frequenz/ den Arbeitszyklus zu messen. (drücken Sie nacheinander, um die verschiedene Funktionen auszuwählen)
LIGHT	Alle	Drücken Sie diese Taste, um die Hintergrundbeleuchtung einzuschalten.

7. Anwendung

Stromschlaggefahr während der Anwendung des Multin eters. Seien Sie vorsichtig beim Messen von einem unter Strom stehenden Kreis.

Überprüfen Sie vor dem Messen immer, ob die Anschlüsse, die Funktion und den Bereich korrekt eingestellt sind und, ob das Gerät und/oder die Messleitungen nicht beschädigt sind. Verwenden Sie die Messleitungen, die sich für den ausgewählten Messmodus eignen.

• Übe rschreiten Sie nie die Grenz werte. Diese Werte werden jedes Mal separat in den technischen Daten jedes Messbereichs erwähnt.
• Ber ühren Sie keine freien Eingangsbuchsen, we nn die Schaltungen nicht spannungslos sind.
• Die Kapazitätsmessleitungen eignen sich nur für Kapazitäts-, Dioden- und Widerstandsmessungen an Kreisen, die nicht mit dem Netz verbunden sind. Entfernen Sie alle Messleitungen bei Temperatur-, Feuchtigkeits-, Schallpegel- und Lichtintensitätsmessungen.
• Ver wenden Sie das Gerät nur für Messungen an den angezeigten Messkategorie-Installationen und messen Sie keine Spannungen, die die angezeigten Werte überschreiten können.
• Entfernen Sie die Messleitungen von der geprüften Schaltung, ehe Sie den Funktionsschalter verstellen.
• Wen n Sie einen Fernseher oder eine getaktete Speisung messen, dürfen Sie nicht vergessen, dass ein starker Stromstoß in den geprüften Punkten das Meter beschädigen können.
• Seie n Sie besonders vorsichtig wenn Sie mit Spannungen über 60Vdc of 30Vac rms arbeiten. Während Ihrer Messungen müssen Sie die Finger immer hinten den Prüfspitzen halten.
• Mes sen Sie keinen Strom in Kreisen mit einer Spannung > 600V
• Führen Sie nie Widerstands-, Dioden-, Durchgangsprüfungen oder Kapazitätsmessungen an spannungsführenden Schaltungen durch. Beachten Sie, dass alle Kondensatoren völlig entladen sind.

"HOLD" Funktion:

drücken Sie auf "HOLD" um den angezeigten Wert im Bildschirm festzuhalten. Das H-Symbol erscheint im Bildschirm. Drücken Sie die Taste wieder, um zur normalen Anzeige zurückzukehren

"RANGE' Funktion:

Drücken Sie RANGE um zwischen der automatischen und der manuellen Bereichseinstellung zu sc halten.

Beim Einschalten steht das Gerät im automatischen Modus. Das AUTO-Symbol wird im Display ange zeigt. Das Gerät wählt selbst den geeigneten Bereich für die gewählte Funktion aus. Wenn Sie möchten, kann der Bereich doch manuell ausgewählt werden, indem Sie die RANG Tastedrücken. Mit jedem Tastendruck wird ein anderer Bereich eingeschaltet. Halten Sie RANG 2 Sekundengedrückt, um zur automatischen Einstellung zurückzukehren.

"Hz/DUT Y"-Funktion:

Drücken Sie Hz/DUTY im V-, 400mA- und 10A-Modus, um die Frequenz oder den Arbeitszyklus des gemessenen Signals anzuzeigen. Im Hz-Modus können Sie mit dieser Taste zwischen der Frequenz- und dem Arbeitszyklus anzeige schalten.

REL Funktion: (funktioniert nicht im Frequenzmessungsmodus)

Drücken Sie während dem Messen auf REL um die relative Messfunktion einzuschalten. Der aktuelle Wert wird nun als Referenz gespeichert und das Display zeigt den Wert 000.0 an. Jede Änderung im Messkreis wird nun als Unterschied mit dem gespeicherten Referenzwert angezeigt. Das REL -Symbol wird im Display angezeigt wenn das Gerät sich im relativen Modus befindet. Drücken Sie nochmals auf REL um diese Funktion zu verlassen

"LIGHT" Funktion:

Drücken Sie LIGHT um die Hintergrundbeleuchtung einzuschalten. Die die Hintergrundbeleuchtung erlischt automatisch nach 5 Sek.

Automatische Batteriesparstand:

Dank dieser Funktion wird das Gerät nach 15 Minuten in den Batteriesparstand geschaltet. Halten Sie eine der Funktionstasten kurz gedrückt, oder verdrehen Sie den Funktionsschalter, um das Gerät wieder einzuschalten.

7.1 Spannungsmessungen

Führen Sie nie Messungen durch an Kreisen in einer CATIV-Umgebung oder in einer Umgebung mit Spannungen > 600V.

Seien Sie vorsichtig wenn Sie mit Spannungen über 60Vdc oder 30Vac rms arbeiten. Halten Sie die Finger während der Messungen hinten den Prüfspitzen! Berühren Sie keine freien Eingangsbuchsen, wenn die Schaltungen nicht spannungslos sind.

• Ver binden Sie die schwarze Messleitung mit der COM-Buchse und die rote Messleitung mit der HzVΩ-Buchse.
• Stellen Sie den Drehschalter auf V und drücken Sie die FUNC. –Taste, um zwischen Wechselspannungsmessungen AC oder Gleichspannungsmessungen DC zu schalten.
• Ver binden Sie die Messleitungen mit dem Kreis, den Sie messen möchten.
  • Die gemessene Spannung erscheint im Display.
• Während Sie den manuellen Bereich mit der RANGE-Taste wenn Sie möchten.
• Drücken Sie nacheinander auf Hz/DUTY um die Frequenz oder den Arbeitszyklus der gemessenen Spannung anzuzeigen (Frequenzbereich 40Hz\~400Hz). Drücken Sie nochmals, um zur Spannungsanzeige zurückzukehren

Bemerkungen:

• Bei DC-Messungen wird eine negative Polarität der gemessenen Spannung an der roten Messleitung über das "-"-Zeichen vor dem angezeigten Wert angezeigt.
• Ist der ausgewählte Bereich zu klein für den gemessenen Wert, dann erscheint "OL" im Display. Wählen Sie einen größeren Bereich.

7.2 Strommessungen

Führen Sie keine Strommessungen durch an Kreisen mit einer Spannung > 600V

Für Strommessungen bis zu max. 400mA verwenden Sie den 400mA-Anschluss. Für Strommessungen bis zu max. 10A verwenden Sie den 10A-Anschluss. Bei Strommessungen bis 10A max. und max. 15 Sekunden: warten Sie 10 Min. zwischen den 2 Messungen.

Seien Sie vorsichtig wenn Sie mit Spannung en über 60Vdc oder 30Vac rms arbeiten. Halten Sie die Finger während der Messungen hinten den Prüfspitzen!

• Ver binden Sie die schwarze Messleitung mit der COM-Buchse und die rote Messleitung mit der mA°C-Buchse für Messungen bis zu max. 400nA.
• Ver binden Sie die schwarze Messleitung mit der COM-Buchse und die rote Messleitung mit der 10A-Buchse für Messungen bis zu max.10A.
• Stellen Sie den Drehschalter auf 10A für Meßungen bis 10A auf der 10A-Buchse. ACHTUNG: de 10A-Buchse ist nicht geschützt!
• Stellen Sie den Drehschalter auf 400mA für Messungen bis max. 400mA auf der mA°C-Buchse
• Wen n Sie den Bere ich nicht im Voraus kennen, wählen Sie die höchste Position und verringern Sie danach allmählich den Bereich.
• Während Sie AC- oder DC-Messung mit der FUNC.-Taste (AC Wechselspannung, DC-Gleichspannung).
• Ver binden Sie die N essleitungen in Serie mit dem Kreis.
• Der gemessene Wert erscheint im Display.
• Während Sie den manuellen Bereich mit der RAN GE-Taste, wenn nötig.
• Drücken Sie, wenn Sie möchten nacheinander auf Hz/DUTY um die Frequenz oder Arbeitszyklus vom gemessenen Strom anzuzeigen (Frequenzbereich 40Hz\~400Hz). Drücken Sie nochmals um zur normalen Stromanzeige zurückzukehren

Bemerkung:

• Bei DC-Messungen wird eine negative Polarität der gemessenen Spannung an der roten Messleitung über das "-"-Zeichen vor dem angezeigten Wert angezeigt.
• Der 400mA-Bereich ist vor Überlastung mit einer Sicherung von F500mA 600V geschützt. Der 10A-Bereich ist nicht vor Überlast geschützt.
• Bei Strommessungen bis 10A max. und max. 15 Sekunden: warten Sie 10 Min. zwischen den 2 Messungen

7.3 Widerstandsmessungen

Führen Sie keine Widerstandsmessungen an unter Strom stehenden Kreisen durch

• Ver binden Sie die schwarze Messleitung mit der COM-Buchse und die rote Messleitung mit der HzVΩ -Buchse.
• Stell en Sie den Drehschalter aufden ➤ ➤ ➤ ➤ Bereh.
• Wen n nötig, drücken Sie FUNC. um den Widerstand (Ω) auszuwählen.
• Während Sie die höchste Position und verringern Sie danach allmählich den Bereich.
• Ver binden Sie die essleitungen mit dem Kreis, den Sie messen möchten.
• Der gemessene Widerstand erscheint im Display.
• Wäh len Sie den manuellen Bereich mit der RAN GE-Taste, wenn nötig

Bemerkungen:

• Sorgen Sie dafür, dass die Schaltung bei Widerstandsmessungen spannungslos ist und, dass alle Kondensatoren völlig entladen sind.
• Um einen möglichst genauen und niedrigen Widerstandswert zu bekommen, verbinden Sie zuerst die Prüfs pitzen miteinander. Drücken Sie die REL-Taste. Das Display stellt sich zurück auf 000.0.
• Ist der Widerstand größer als der Messbereich oder bei einem offenen Kreis, dann wird 'OL' im Schirm angezeigt.
• Widerstandsmessungen > 1M Ω stabilisieren sich erst nach einigen Sekunden.

7.4 Durchgangsprüfung & Diodentest

Führen Sie keine Durchgangsprüfung/Diodentest an unter Strom stehenden Kreisen durch.

• Ver binden Sie die schwarze Messleitung mit der COM-Buchse und die rote Messleitung mit der HzVΩ -Buchse.
• Stell en Sie den Drehschalter auf + + .

Durchgangsprüfung

• Drücken Sie FUNC. bis das 🌐 Symbol im Bildschirm erscheint.
• Verbinden Sie die Messleitung en mit dem Kreis, den Sie messen möchten.

- Beträgt der Widerstand weniger als 40Ω, dann ertönt ein kontinuierliches akustisches Warnsignal. Der angezeigte Wert im Display ist der Widerstandswert. Ist der Widerstand größer als 400Ω oder bei einem offenen Kreis, dann wird 'OL' im Schim angezeigt.

Diodentest

• Drücken Sie FUNC. bis das ➤ Symbol im Bildschirm erscheint
• Verbinden Sie die rote Messleitung mit der Anode der Diode und verbinden Sie die schwarze Messleitung mit der Kathode der Diode.
• Der fortlaufende Spannungsabfall der Diode erscheint jetzt auf dem Display. Bei einem umgekehrten Anschluss oder einem offener Kreis erscheint 'OL' im Display.

Bemerkung:

• Sorgen Sie dafür, dass die Schaltung bei Durchgangsprüfung/Diodentest spannungslos ist und, dass alle Kondensatoren völlig entladen sind.
• Das Messen von Dioden, die sich in einem Kreis befinden, kann zu falsche Ergebnisse führen. Am besten trennen Sie die Dioden vom Kreis.

7.5 Kapazitätsmessungen

Führen Sie keine Kapazitätsmessungen an unter Strom stehenden Kreisen durch

• Ver binden Sie die schwarze Messleitung mit der 'COM'-Buchse und die roteMessleitung mit der HzV -Buchse.
• Stell en Sie den Drehschalter auf + + .
• Drücken Sie FUNC. um die Kapazitätsmessung (n F) auszuwählen.
• Ver binden Sie die Messleitungen mit dem Kondensator, den Sie messen möchten. Beachten Sie die Polarität (rot = "+" , schwarz = "-").
• Der Wert erscheint im Display.

• Bem erkungen:

• Der Wert stabilisiert sich erst nach einigen Sekunden. Dies ist völlig normal.
  Um möglichst genau kleine Kapazitätswerte zu messen (< 50nF), verbinden Sie zuerslt die Prüfspitzen miteinander. Drücken Sie auf REL, das Display stellt sich auf 000.0 zurück.

• Ist die Kapazität größer als der Messbereich, so erscheint 'OL' im Bildsdhirm.
• Beachten Sie bei Kapazitätsmessungen darauf, dass die Schaltung spannungslos ist und, dass alle Kondensatoren völlig entladen sind.

7.6 Frequenzmessungen

Spannungs bereich Frequenzmessung : 0.5Vrms \~ 1.0Vrms

Seien Sie vorsichtig wenn Sie mit Spannungen über 60V dc oder 30Vac rms arbeiten. Halten Sie die Finger während der Messurgen hinten den Prüfspitzen! Berühren Sie keine freie Eingangsbuchsen, wenn die Schalturgen nicht spannungslos sindl.

• Ver binden Sie die schwarze Messleitung mit der 'COM'-Buchse und die roteMessleitung mit der H HzV -Buchse.
• Stell en Sie den Drehschalter auf Hz.
• Ver binden Sie die Messleitungen mit dem Kreis.
  • Die Frequenz erschneint im Bildschirm.

• Be merkungen:

• Ist die Frequenz größer als der Messbereich, so erscheint 'OL' im Bildschirm

• Frequenz und Arbeitszyklus können auch gemessen werden, indem Sie im AC-Spannungs- oder DC-Strommodus auf Hz/DUTY drücken (siehe §7.1 oder §7.2).
• Verwenden Sie ein abgeschirmtes Kabel für das Messen von kleinen Signalen in einer Störungsempfindlichen Umgebung.

7.7 Temperaturmessungen

Berühren Sie mit dem Wärmefühler keine unter Strom stehenden Teile. Verwenden Sie nur den mitgelieferten Fühler.

- Ver binden Sie den schwarzen Anschluss des Wärmefühlers mit der COM-Buchse und den roten Anschluss des Wärmefühlers mit der mA°C-Buchse.

• Stellen Sie den Drehschalter auf den 1°C-Bereich oder wählen Sie den 0.1°C-Bereich für genaue Messungen.
• Ber ühren Sie den Gegenstand mit der Spitze des Wärmefühlers.
• Der gemessene Wert erscheint im Display

Bemerkung:

- Ist da keine Temperaturmesssonde angeschlossen, dann wird die aktuelle Umgebungstemperatur im Display angezeigt.

7.8 Die relative Feuchtigkeit, Schallpegel- und Lichtintensität messen

Entfernen Sie alle Messleitungen der Messbuchsen beim Messen der relativen Feuchtigkeit, Schallpegel- oder Lichtintensität.

• Stell en Sie den Drehschalter auf:

%RH zum Messen der relativen Feuchtigkeit. Die relativ e Feuchtigkeit der Umgebung wird im Bildschirm angezeigt.
- dB zum Messen der Schallpegelintensität. Der Schallpegel der Umgebung wird im Bildschirm angezeigt.
- x10Lux zum Messen der größeren Lichtstärken. Die Beleuchtungsstärke vom Licht auf dem Sensor wird im Bildschirm angezeigt. Multiplizieren Sie diesen Wert mit 10 um den genauen Wert zu kennen.
Lux zum Messen der kleinen Lichtstärken. Die Beleuchtungsstärke vom Licht auf dem Sensor wird im Bildschirm angezeigt. Kennen Sie den auszuwählen Bereich nicht, wählen Sie dann zuerst die x10Lux Einstellung und gehen Sie zur Lux Einstellung wenn möglich.

- Be merkung:

○ Beleuchtungs stärke variieren stark, auch wenn dies nicht sofort mit bloßem Auge wahrnehmbar. Zur Information:

Sonnenlicht: 100 000 - 130 000 lux

Tageslicht (indirekter Sonnenlicht): 10 000 - 20 000 lux

Bewölkter Tag: 1000 lux

Büro: 500 lux

Dä mmerung: 10 lux

Voller Mond: 0,1 lux

Be wölkt nachts ohne Mond: 0,0001 lux

8. Reinigung und Wartung

Es gibt keine zu wartenden Teile. Ersetzen Sie beschädigte oder verloren gegangene Zubehörteile nur durch Zubehörteile des gleichen Typs oder mit denselben technischen Daten. Bestell en Sie Ersatzzubehörteile wie Messleitungen bei Ihrem Fachhändler.

WARNUNG:

Um Brand zu vermeiden, verwenden Sie identische Sicherungen.

Bemerkung: dies ist die Übersetzung der Warnung, die sich oben auf der Rückseite des Gerätes befindet.

Trennen Sie die Messleitung vom Kreis und trennen Sie die Stecker von den Anschlussbuchsen ehe Sie die Batterien oder die Sicherung ersetzen.

WARNUNG: Um Stromschläge zu vermeiden, trennen Sie die Messleitungen vom Netz, ehe Sie das Gehäuse öffnen.

Bemerkung: dies ist die Übersetzung der Warnung, die sich auch auf der Rückseite des Gerätes befindet

Allgemeine Wartung:

- Reinigen Sie das Gerät regelmäßig mit einem feuchten, fusselfreien Tuch. Verwenden Sie auf keinen Fall Alkohol oder irgendwelche Lösungsmittel.

Die Sicherung ersetzen:

• Trennen Sie die Messleitungen vom Kreis und trennen Sie die Stecker von den Anschlussbuchsen.
• Sch alten Sie das Gerät aus.

• Loc kern Sie die 4 Schrauben auf der Rückseite und öffnen Sie das Gerät vorsichtig.

• Entfernen Sie die Sicherung aus dem Sicherungshalter und legen Sie eine neue Sicherung gleichen Typs ein (F500mA/600 V, ∅ 5 x 20mm).

• Schl ießen Sie das Gerät wieder.

Die Batterie ersetzen:

• Erse tzen Sie die Batterie, sobald ++ im Bildschirm erscheint um falsche Messergebnisse zu vermeiden.
• Trennen Sie die Messleitungen vom Kreis und trennen Sie die Stecker von den Anschlussbuchsen.
  • Sch alten Sie das Gerät aus.
• Loc kern Sie die 2 Schrauben auf der Rückseite und öffnen Sie das Batteriefach.
• Erse tzen Sie die Batterie durch eine neue Batterie gleichen Typs (6LR61/6F.22 9V Alkaline, verwenden Sie keine aufladbare Batterien).
• Schließen Sie das Batteriefach sorgfältig.

Bemerkung:

• Öffnen Sie das Gerät nie, wenn die Messleitungen angeschlossen sind
• Lassen Sie das Gerät von einem Fachmann reparieren oder kalibrieren. Setzen Sie sich mit Ihrem Händler in Verbindung.
• Ersetzen Sie beschädigte Zubehörteile sofort. Bestellen Sie bei Ihrem Fachhändler
• Ist das Gerät beschädigt, verwenden Sie es dann nicht mehr
• Verwenden Sie das Gerät längere Zeit nicht, so entfernen Sie die Batterie.

Zubehörteile:

• Ver wenden Sie das Gerät nur mit den entsprechenden Messleitungen.
• Spe zifikationen:

o Messleitungen mit Messsonden: 1000V CAT III - 10A - Klasse II, doppelt isoliert

o Temperatursorde: K-Type-Fühler Chromel/Alumel

9. Technische Daten

Dieses Gerät ist bei Ankauf nicht kalibriert!

• Ver wenden Sie das Gerät nur für Messungen an Überspannungs-/Messkategorie CAT I, CAT II und CAT III Kreisen (Siehe §4).
• Ver wenden Sie das Gerät nur einer Umgebung mit Verschmutzungsgrad 2 (Siehe §5).

Ideale Umgebungstemperatur	18-28°C
Ideale relative Feuchte	75%
Max. Höhe	max. 2000m
Überspannungskategorie	600V CAT. III
Verschmutzungsgrad	Verschmutzungsgrad 2
Betriebstemperatur	0°C~40°C (RH<80%)
Lagertemperatur	-10°C~60°C (RH<70%, speichern ohne Batterien)
Sicherung	mA-Bereich F500mA / 600V, 5 x 20mm
Display	3 5/6-stelliges LCD-Display
Abtastrate	2x
Anzeige Bereichsüberschreitung	ja ('OL')
Lo-Bat-Anzeige	ja (⊕)
Polaritätseinstellung	'-automatische Anzeige
"Hold" Funktion der Daten	ja
Hintergrundbeleuchtung	ja (weiß)
Automatische Ausschaltung	ja
Stromversorgung	1 x 9V 6LR61 / 6F22 Batterie (verwenden Si e keine aufladb are Batterien)
Abmessungen	1830 x 85 x 45mm
Gewicht	± 280g (mit Batterien)
Zubehör	Bedienungsanleitung, Messleitungen, Batterie, Temperatursonde

9.1 Spannung

Funktion	Bereich	Auflösung	Genauigkeit
Gleichspannung V···	400mV	0.1mV	± 0.7% + 2 Digits
	4V	1mV
	∠0V	10mV
	400V	100mV
	600V	1V	± 1.0% + 2 Digits
Wechselspannung 1, 2 V~	4V	1mV	± 0.8% + 3 Digits
	∠0V	10mV
	400V	100mV
	600V	1V	± 1.5% + 5 Digits

^1 Frequenzbereich: 40Hz \~ 400Hz
^2 Respons: durchschnittlich, RMS
Max. Eingangsspannung: 600V
Eingang:impedanz: 10MΩ

9.2 Strom

Funktion	Bereich	Auflösung	Genauigkeit
Gleichstrom 400mA ·s	40mA	0.01mA	± 1.2% + 3 Digits
	400mA	0.1mA
Gleichstrom 10A ·s	10A	10mA	± 2.0% + 10 Digits
Wechselstrom ^1,2 400mA~	40mA	0.01mA	± 1.5% + 5 Digits
	400mA	0.1mA
Wechselstrom ^1,2 10A~	10A	10mA	± 3.0% + 10 Digits

^1 Frequenzbereich: 40Hz\~400Hz
^2 Respons: durchschnittlich, rms
Schutz vor Überlast:
F500mA/600V Sicherung für den 400mA-Bereich, 10A-Bereich nicht geschützt!
Max. Eingangsstrom: 10A rms für den 10A-Bereich, 400mA rms für den 400mA-Bereich
Für Messungen bis 10 Å, max. 15 Sek. nacheinander messen: warten Sie 10 Min. zwischen den 2 Messungen

9.3 Widerstand

Funktion	Bereich	Auflösung	Genauigkeit
Widerstand Ω	400Ω	0.1Ω	± 1.2% + 2 Digts
	4kΩ	1Ω
	40kΩ	10Ω
	400kΩ	100Ω
	4MΩ	1kΩ
	40MΩ	10kΩ	± 2.0% + 5 Digts

Offen Kreis Testspannung: 0.25Vdc
Max. benutzersichere Eingangsspannung: 250Vrms

9.4 Diode/Durchgang

Funktion	Bereich	Auflösung
Diodentest ➔	-	0.001V	vorwärtser Spannungsabfall
Durchg angsprüfung ➔	400Ω	0.1Ω	Summer bei Durchgang: ≤ 40Ω

Vorwärter Teststrom (DC): ± 1mA Umgekehrte Tests pannung (DC): ± 1.5V
Max. benutzersichere Eingangsspannung: 250Vrms
Offen Kreis Testspannung ± 0.5V

9.5 Kapazität

Funktion	Bereich	Auflösung	Genauigkeit
Kapazität †‡	4nF	1pF	± 3.0% + 3 Digits
	40nF	10pF
	400nF	100pF
DVM1400 Rev. 02
	4μF	1nF
	40μF	10nF
	200μF 100nF	±8.0% + 10 Digits

Max. benutzersichere Eingangsspannung: 250Vrms

9.6 Frequenz/Arbeitszyklus

Funktion	Bereich	Auflösung	Genauigkeit
Frequenz Hz(0Hz~200kHz)	9.999Hz 0.001Hz ± 2.0% + 5 Digits
	99.99Hz	0.01Hz	± 1.5% + 5 Digits 999.9Hz
	9.999kHz	1Hz
	99.99kHz	10Hz	± 2.0% + 5 Digits
	199.9KHz	100Hz
	>200kHz		Referer
Arbeitszyklus % 0.1~99%		0.1%	±0.3%

Spannungsbereich: 0.5 \~ 10Vrms Frequenzbereich: 0-200kHz
Max. benutzersichere Eingangsspannung: 250Vrms

9.7 Temperatur

Funktion	Bereich	Auflösung	Genauigkeit
Temperatur °C1	-20C°~0°C	0.1°C	± 5.0% + 3 Digits
	0°C~20°C		± 3.0% + 3 Digits
	20°C~400°C		± 2.0% + 3 Digits
	-20C°~0°C	1°C	± 5.0% + 5 Digits
	0°C~20°C		± 1.0% + 3 Digits
	20°C~400°C		± 2.0% + 3 Digits

^1 Temperaturspezifikationen enthalten keine Fehler im Thermofühler.
Max. benutzersichere Eingangsspannung: 250Vrms

9.8 Relative Feuchtigkeit, Schallpegel- und Lichtintensität

Funktion	Bereich	Auflösung	Genauigkeit
relative Feuchte %RH	30~90%	0.1%	± 5.0%RH
Schallpegelintensität dB	35~100dB	0.1 dB	±5.0% @ 94dB
Lichtintensität Lux	4000	1 Lux	±5.0% + 10 Digits
Lichtintensität x10 Lux	40000	10 Lux

Betriebstemperatur: 0°C\~40°C
Ansprechzeit:
45%RH > 90%RH: ≤ 10min
90%RH > 45%RH: ≤ 15min
Schallpegelintensität mit Sinus kalibriert, Frequenz 1kHz
Frequenzbereich: 100Hz\~10kHz
Lichtintensität mit Farbtemperatur von 2856K (Glühbirne)
Max. benutzersichere Eingangsspannung: 250Vrms

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes.

Für mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung, siehe www.velleman.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

© URHEBERRECHT

Velleman NV besitzt das Urheberrecht für diese Bedienungsanleitung.

Alle weltweiten Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.

INSTRUKCJA UŻYTKOWNIKA.

1. Wstęp.

Velleman® Service- und Qualitätsgarantie Velleman® hat gut 35 Jahre Erfahrung in der Elektronikwelt und vertreibt seine Produkte in über 85 Ländern.

Alle Produkte entsprechen den strengen Qualitätsforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßig einer zusätzlichen Qualitätskontrolle unterworfen, sowohl von unserer eigenen Qualitätsabteilung als auch von externen spezialisierten Organisationen. Sollten, trotz aller Vorsichtsmaßnahmen, Probleme auftreten, nehmen Sie bitte die Garantie in Anspruch (siehe Garantiebedingungen).

Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

• Von der Garantie ausgeschlossen sind:

• Alle Produkte haben für Material- oder Herstellungsfehler eine Garantieperiode von 24 Monaten ab Verkaufsdatum.
• Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unmöglicht ist, oder wenn die Kosten dafür unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, dieses Produkt durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganz oder teilweise zurückzuzahlen. In diesem Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bekommen ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50 % im Falle eines Defektes im zweiten Jahr.
• alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entschädigung für eventuellen Gewinnausfall.
• Verbrauchsgüter, Teile oder Zubehörteile, die regelmäßig ausgewechselt werden, wie z.B. Batterlen, Lampen, Gummitelle, Treibriemen, usw. (unbeschränkte Liste).
• Schäden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw.
• Schäden verursacht durch absichtliche, nachlässige oder unsachgemäße Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung.
• Schäden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantieperiode auf 6 Monate zurückgeführt).
• Schäden verursacht durch eine unsachgemäße Verpackung und unsachgemäßen Transport des Gerätes.
• alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.
• Im Fall einer Reparatur, wenden Sie sich an Ihren Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerumschreibung hinzu.
• Hinweis: Um Kosten und Zeit zu sparen, lesen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zurückschicken. Stellt sich bei der Überprüfung des Geräts heraus, dass kein Geräteschaden vorliegt, könnte dem Kunden eine Untersuchungspauschale berechnet.
• Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.
• Jede kommerzielle Garantie lässt diese Rechte unberührt. Die oben stehende Aufzählung kann eventuell angepasst werden gemäß der Art des Produktes (siehe Bedienungsanleitung des Gerätes).

PL
