GAB 8A - Batterieladegerät GUDE - Kostenlose Bedienungsanleitung

Produkttyp	Intelligentes Akkuladegerät
Marke	Güde
Modell	GAB 8A
Eingangsspannung	230 V ~ 50 Hz
Maximaler Ladestrom	8 A
Anzahl der Ladeschächte	4
Kompatible Akkutypen	Ni-MH, Ni-Cd, Li-Ion (Größen AA, AAA, C, D, 9V)
Schnellladefunktion	Ja, mit automatischer Akku-Typ-Erkennung
Überladeschutz	Ja, automatische Abschaltung nach Ladungsende
Kurzschlussschutz	Ja
LED-Anzeige	Ladezustandsanzeige (rot/grün)
Abmessungen (L x B x H)	180 x 80 x 50 mm
Gewicht	350 g
Stromversorgung	Netzbetrieb über abnehmbares Netzkabel
Wartung und Reinigung	Vor der Reinigung Netzstecker ziehen; trockenes, weiches Tuch verwenden
Betriebstemperatur	0 °C bis 40 °C
Sicherheit	CE-konform; Schutz gegen Verpolung
Ersatzteile und Reparierbarkeit	Ersatzteile sind über den Güde-Kundendienst erhältlich; Reparatur durch Fachpersonal empfohlen
Allgemeine Informationen	Universelles Ladegerät für den Haus- und Werkstattgebrauch; wird mit Bedienungsanleitung geliefert

Häufig gestellte Fragen - GAB 8A GUDE

Welche Akkutypen kann ich mit dem Güde GAB 8A laden?

Das Ladegerät unterstützt wiederaufladbare Ni-MH-, Ni-Cd- und Li-Ion-Akkus in den Größen AA, AAA, C, D und 9V.

Wie erkenne ich, dass der Ladevorgang abgeschlossen ist?

Jeder Ladeschacht hat eine LED-Anzeige: rot während des Ladens, grün nach Abschluss des Ladevorgangs.

Kann ich Akkus unterschiedlicher Kapazität gleichzeitig laden?

Ja, jeder Ladeschacht ist unabhängig und steuert den Ladevorgang individuell. Das Ladegerät passt den Ladestrom an die Kapazität jedes Akkus an.

Was tun, wenn ein Akku ungewöhnlich heiß wird?

Entfernen Sie den Akku sofort aus dem Ladegerät und verwenden Sie ihn nicht weiter. Überprüfen Sie, ob er kompatibel und in gutem Zustand ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Kann das Ladegerät dauerhaft eingesteckt bleiben?

Es wird empfohlen, das Ladegerät bei Nichtgebrauch zu trennen, um Energie zu sparen und elektrische Risiken zu vermeiden.

Wie reinige ich das Ladegerät?

Trennen Sie das Ladegerät vor der Reinigung vom Netz. Verwenden Sie ein trockenes, weiches Tuch. Verwenden Sie keine chemischen oder scheuernden Reinigungsmittel.

Ist das Ladegerät mit nicht wiederaufladbaren Batterien kompatibel?

Nein, das Ladegerät ist ausschließlich für wiederaufladbare Akkus ausgelegt. Das Einlegen von nicht wiederaufladbaren Batterien kann zu Auslaufen oder Explosion führen.

Wie hoch ist die Eingangsspannung des Ladegeräts?

Das Ladegerät arbeitet mit einer Netzspannung von 230 V ~ 50 Hz.

Wo finde ich Ersatzteile für den Güde GAB 8A?

Ersatzteile sind über den Güde-Kundendienst erhältlich. Besuchen Sie die offizielle Website oder kontaktieren Sie Ihren Händler.

Hat das Ladegerät Garantie?

Ja, das Ladegerät unterliegt der gesetzlichen Gewährleistung. Weitere Details entnehmen Sie bitte der Bedienungsanleitung oder wenden Sie sich an den Kundendienst.

BEDIENUNGSANLEITUNG GAB 8A GUDE

Originalbetriebsanweisung

AUTOMATIK BATTERIELADER

English

GB

Damit Sie an Ihrem neuen Automatik-Batterielader möglichst lange Freude haben, bitten wir Sie, die Betriebsanweisung und die beiliegenden Sicherheitshinweise vor Ingebrauchnahme sorgfältig durchzulesen. Ferner wird empfohlen, die Gebrauchsanweisung für den Fall aufzubewahren, dass Sie sich die Funktionen des Artikels später nochmals ins Gedächtnis rufen möchten. Im Rahmen ständiger Produktweiterentwicklung behalten wir uns vor zur Verbesserung technische Änderungen umzusetzen. Bei diesem Dokument handelt es sich um die Originalbetriebsanweisung.

Gerätebeschreibung

Der Automatik-Batterielader ist mikroprozessorgesteuert, dadurch erfolgt der Ladevorgang in 3 Stufen. Stufe 1 lädt die Batterie mit einem annähernd konstanten Strom bis etwa 85% voll. Stufe 2 lädt bei konstanter Spannung bis etwa 95%. Stufe 3 hält die Batteriespannung konstant und damit die Batterie voll geladen.

GAB 15A (Abb. A)

1. Tragegriff
2. Bedienfeld
3. Ladezange schwarz (-)
4. Ladezange rot (+)
5. Buchse 12V d.c.

GAB 8A (Abb. A)

1. Tragegriff
2. Bedienfeld
3. Ladezange schwarz (-)
4. Ladezange rot (+)
5. Netzleitung

Bedienelemente GAB 15A (Abb. B)

1. LED-Anzeige

für

Spannung

(Die LED leuchtet wenn das Gerät im Standbybetrieb ist oder der Drucktaster 2/8/10/15A gedrückt wurde)

1. Druckschalter 2/8/10/15A

für

Ladestromeinstellung

(Das Gerät lädt eine Sekunde nach dem Drücken mit dementsprechendem Ladestrom, das Display zeigt diese an)

1. Druckschalter

für

EIN/AUS

(Halten Sie den Drucktaster mindestens 1 Sekunde gedrückt, so schalten Sie das Gerät ein und das Display blinkt "000" nun läuft der Standbybetrieb)

1. Druckschalter für 12V d.c. Ausgang EIN/AUS m

(Durch Drücken des Tasters während des Standby Betriebs aktivieren Sie die 12V d.c. Buchse auf der Geräterückseite, bei erneutem

LED-Anzeige

Drücken kehrt der Batterielader in den Standbybetrieb zurück)

1. Druckschalter für aktuelle Batteriespannung (wird die Taste gedrückt zeigt das Gerät 3 Sekunden lang im Standbybetrieb und während des Ladens die aktuelle Batteriespannung an)
2. LED-Anzeige "Batterie voll geladen"
3. LED-Anzeige "Batterie wird geladen"
4. LED-Anzeige für "Fehler"

5. Dreistelliges LED-Display (Beschreibung siehe Tabelle)

6. LED-Anzeige

für

Strom

(die LED leuchtet während das Gerät lädt oder die 12V d.c. Buchse aktiv ist)

1. LED-Anzeige für Batterietyp WET

2. LED-Anzeige

für

Batterietyp

AGM

1. LED-Anzeige für Batterietyp GEL

LED-Display	Bedeutung	Fehlerbehebung
	Standby Betrieb
	Prüfen Sie die Batterie
	Batteriespannung wird während des Ladens oder im Standbybetrieb angezeigt. Zum Beispiel 13.8 Volt
	1. Ladestrom wird angezeigt (z.B. 5.8A);2. Entnahmestroman der 12V d.c. Buchse wird angezeigt
	1. Batteriepol nicht angeklemmt2. Kurzschluss	1. Klemmen Sie den Batteriepol an.2. Batterie defekt
	Anschlüsse vertauscht (verpolt)	Ausschalten und Netzstecker ziehen, dann korrekt anschließen
	1. Batterie ist tiefentladen2. Batteriezelle defekt3. 3.6V Batterie ist angeschlossen	Ausschalten und Netzstecker ziehen, Batterie entfernen (defekt)
	1. Zellenschluss der Batterie2. ungeeigneter Ladestrom wurde gewählt	Mit anderem Ladestrom testen, falls der Fehler weiter besteht liegt vermutlich ein Defekt der Batterie vor.
	Eine Batterieklemme hat sich gelöst, das Gerät schaltet ab und ein Warnsignal wird aktiviert	Anschluss prüfen und Ladestrom erneut wählen

Batterie ist vollständig geladen, die Batteriespannung bleibt konstant, die Batterie bleibt geladen.

Bedienelemente GAB 8A (Abb. C)

1. Druckschalter Batteriestärke 6V/12V

Durch Drücken des Tastern wechseln Sie zwischen der Batteriestärke der zu ladenden Batterie; 6V, oder 12V-LED leuchtet.

1. Druckschalter Batterietyp

Durch Drücken des Tasters wählen Sie den Batterietyp aus; GEL, AGM oder WET-LED leuchtet.

1. Druckschalter "schnell" oder "langsam"

LED "Traktor" für langsam bzw. LED Motorrad" für schnell leuchtet.

1. LED-Anzeige für Spannung

(Die LED leuchtet wenn das Gerät Betrieb ist)

1. LED-Anzeige "Batterie voll geladen"

2. LED-Anzeige "Batterie wird geladen"

3. LED-Anzeige für "Fehler"

4. LED für aktuelle Batteriespannung

(zeigt die aktuelle Batteriespannung an)

1. LED "ready"

( leuchtet auf sobald Batteriestärke, Batterietyp und Ladegeschwindigkeit gesetzt wurden.

1. Druckschalter "START"

Durch Drücken des Tasters starten Sie nach Wahl der Ladeeinstellungen den Ladevorgang.

Technische Daten

AUTOMATIK BATTERIELADER GAB 15A #85063

Anschluss/Frequenz: 230V\~50Hz

Ladespannung: 12 Volt

max. Leistungsaufnahme : 280 Watt

max. effektiver Ladestrom: 2/6/10/15A

Batteriekapazitäten: 20Ah-200Ah

Gewicht: ca. 1,6kg

AUTOMATIK BATTERIELADER GAB 8A #85060

Anschluss/Frequenz: 230V\~50Hz

Ladespannung: 6 Volt/12 Volt

max. Leistungsaufnahme : 141 Watt

max. effektiver Ladestrom: 1A/8A

Batteriekapazitäten: 20Ah-160Ah

Gewicht: ca. 1kg

Allgemeine Sicherheitshinweise

Lesen und beachten Sie alle diese Hinweise, bevor Sie das Gerät in Betrieb nehmen.

Bewahren Sie die Sicherheitshinweise gut auf!

Sicheres Arbeiten

Halten Sie Ihren Arbeitsbereich in Ordnung!

Unordnung am Arbeitsplatz kann Unfälle zur Folge haben.

Berücksichtigen Sie die Umgebungseinflüsse

Setzen Sie das Gerät nicht dem Regen aus.

Benutzen Sie das Gerät nicht in feuchter oder nasser Umgebung. Sorgen Sie für gute Beleuchtung.

Benutzen Sie das Gerät nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen.

Halten Sie andere Personen fern!

Lassen Sie andere Personen, insbesondere Kinder, nicht das Gerät oder das Kabel berühren. Halten Sie sie vom unmittelbaren Einsatzort fern.

Korrekte Aufbewahrung!

Unbenutzte Geräte sollten an einem trockenen, verschlossen Ort und außerhalb der Reichweite von Kindern aufbewahrt werden

Überlasten Sie Ihr Gerät nicht!

Arbeiten Sie im angegebenen Leistungsbereich.

Benutzen Sie das richtige Gerät!

Benutzen Sie das Gerät nicht für Zwecke, für die sie nicht bestimmt sind.

Pflegen Sie Ihr Gerät mit Sorgfalt!

Befolgen Sie die Wartungsvorschriften und Hinweise. Kontrollieren Sie regelmäßig das Kabel des Geräts und lassen Sie es bei Beschädigungen von einem anerkannten Fachmann erneuern.

Kontrollieren Sie Verlängerungskabel regelmäßig und ersetzen Sie sie, wenn sie beschädigt sind. Halten Sie Handgriffe trocken und frei von Öl und Fett

Seien Sie aufmerksam!

Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Gerät nicht, wenn Sie müde sind.

WARNUNG!

Der Gebrauch von anderem Zubehör kann eine Verletzungsgefahr für Sie bedeuten.

Lassen Sie Ihr Gerät durch eine Fachkraft reparieren!

Dieses Gerät entspricht den einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur durch eine Fachkraft ausgeführt werden, indem Originalersatzteile verwendet werden, andernfalls können Unfälle für den Benutzer entstehen.

gerätespezifische Sicherheitshinweise

- Unbedingt die Herstellerhinweise des Herstellers der zu ladenden Batterie beachten, insbesondere bezüglich der Säurestände und gegebenenfalls das Befüllen mit destilliertem Wasser. Bei diesen Arbeiten stets eine Schutzbrille und Schutzhandschuhe

- Während des Ladevorgangs muss für eine gute Belüftung um die Batterie und um das Ladegerät gesorgt werden.

- Starten Sie niemals einen Motor mit angeschlossenem Ladegerät.

- Das Gehäuse darf unter keinen Umständen geöffnet werden. Bei Beschädigung des Gehäuses darf das Batterieladegerät nicht weiter verwendet werden

- Batterien nur bei Temperaturen über 0°C laden.

- Überprüfen Sie vor der Inbetriebnahme, ob die Spannungs- und Stromangabe auf der Ausgangsseite des Batterieladegerätes mit der anzuschliessenden Batterie oder Akku übereinstimmen.

- Achten Sie darauf, dass andere Gegenstände keinen Kurzschluss an den Kontakten des Geräts verursachen.

• Achten Sie darauf, dass sich nie die rote und die schwarze Klemme berühren.
• Verlegen Sie alle Leitungen so, dass keine Stolpergefahr entsteht und eine Beschädigung des Kabels ausgeschlossen ist!
• Ziehen Sie den Stecker nie am Anschlusskabel aus der Steckdose.
• Trennen Sie das Gerät vom Netz
• vor jeder Reinigung
• nach jedem Gebrauch
• Elektrogeräte sind kein Kinderspielzeug! Kinder können Gefahren, die von elektrischen Geräten ausgehen nicht einschätzen. Lassen Sie Kinder keinesfalls elektrische Geräte benutzen.
• Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder Ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Gerät zu bedienen, dürfen das Gerät nicht benutzen.
• Lebensgefahr durch Stromschlag!
• Fassen Sie nie mit bloßen Händen an blanke Leitungen. Dies gilt vor allem bei Leitungen im Wechselstromkreis.
• Wenn Sie an elektrischen Anlagen arbeiten, stellen Sie sicher, dass jemand in der Nähe ist, um Ihnen im Notfall helfen zu können.
• Um bei Gefahr das Gerät schnell vom Netz trennen zu können, muss sich die Steckdose in der Nähe des Gerätes befinden und leicht zugänglich sein.
• Achten Sie vor der Inbetriebnahme darauf, dass Zuleitung und Stecker trocken sind.
• Beachten Sie, dass auch nach Auslösen der Schutzeinrichtung (Sicherung) Teile des Gerätes unter Spannung bleiben können.
• Stellen Sie das Gerät an einem trockenen und gegen Spritzwasser geschützten Platz auf.
• Schützen Sie das Gerät vor aggressiven Dämpfen und salzhaltiger oder feuchter Luft.
• Schützen Sie das Gerät und die Kabel vor Regen und Feuchtigkeit.
• Verlegen Sie die Kabel nicht über scharfkantige Gegenstände.
• Verlegen Sie die Kabel nicht scharf abgeknickt.
  • Ziehen Sie nicht am Kabel.
• Achten Sie auf gute Belüftung.
• Halten Sie zu allen Seiten des Batterieladers einen Abstand von mindestens 20cm.
• Halten Sie während des Betriebs alle Gegenstände fern, die durch hohe Temperaturen beschädigt werden können.

Verwenden Sie das Gerät nicht in

Umgebungen mit entflammbaren Gasen, z.B. in Kielräumen von Booten, die mit Benzin angetrieben werden, oder in der Nähe von Propan-Tanks.

• Schalten Sie das Gerät nach dem Betrieb immer aus.
• Lassen Sie das Ladegerät während des Ladevorgangs niemals unbeaufsichtigt!
• Verwenden Sie ausschließlich wieder aufladbare Batterien.
• Laden Sie Bootsbatterien ausschliesslich ausserhalb des Bootes.

Verletzungsgefahr! Batterien können

aggressive und ätzende Säuren enthalten. Verhindern Sie jeden Körperkontakt mit der Batterieflüssigkeit. Sollte es doch zur Berührung mit Batterieflüssigkeit kommen, so spülen Sie das entsprechende Körperteil gründlich mit Wasser ab.

- Explosionsgefahr! Verhindern Sie, dass metallische Teile auf die Batterie fallen. Das kann Funken erzeugen oder die Batterie und andere elektrische Teile kurzschließen.

Explosionsgefahr! Beachten Sie beim

Anschluss die korrekte Polarität: – rote Klemme: Pluspol der Batterie – schwarze Klemme: Minuspol der Batterie.

Tragen Sie eine Schutzbrille und

Schutzkleidung, wenn Sie an Batterien arbeiten.

• Berühren Sie nicht Ihre Augen, während Sie an Batterien arbeiten.
• Achten Sie auf einen sicheren Stand! Das Gerät sowie die zu ladende Batterie müssen so sicher aufgestellt werden, dass sie nicht umstürzen oder herabfallen können.
• Beachten Sie die Anleitungen des Batterieherstellers und des Herstellers der Anlage oder des Fahrzeugs, in denen die Batterie verwendet wird.
• Versuchen Sie niemals, gefrorene Batterien aufzuladen.

Rauchen Sie nicht und stellen Sie sicher, dass Funken in der Nähe der Batterie entstehen.

• Falls Sie die Batterie ausbauen müssen, trennen Sie als erstes die Masseverbindung. Trennen Sie alle Verbindungen und alle Verbraucher von der Batterie, bevor Sie diese ausbauen.
• Keine normale Batterien aufladen.

Achtung! Bei stechendem Gasgeruch besteht Explosionsgefahr, Gerät abschalten und vom rennen, sofort lüften und Gerät sowie Batterie der Fachkraft überprüfen lassen.

Bestimmungsgemäße Verwendung

Der Automatik-Batterielader ist zum Laden von nicht wartungsfreien oder wartungsfreien 12V/6V Starterbatterien (Bleisäureakkus) und Bleigel-Batterien bestimmt. Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für daraus resultierende Schäden oder Verletzungen haftet der Hersteller nicht. Bitte beachten Sie das unsere Geräte bestimmungsgemäß nicht für den gewerblichen Einsatz konstruiert sind.

Inbetriebnahme

Schritt 1

Lösen oder Entnehmen Sie die Batteriestopfen (falls vorhanden) von der Batterie und stellen Sie einen korrekten Säurestand der zu ladenden Batterie sicher.

Unbedingt die Herstellerhinweise des Herstellers der zu ladenden Batterie beachten, insbesondere bezüglich der Säurestände und gegebenenfalls das Befüllen mit destilliertem Wasser. Bei diesen Arbeiten stets eine Schutzbrille und Schutzhandschuhe tragen.

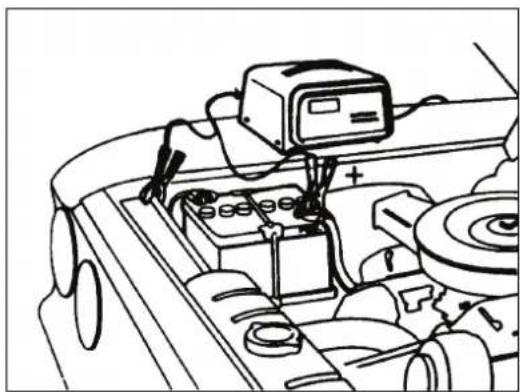

Schritt 2

Die Batterieklemme, die nicht an das Fahrgestell angeschlossen ist, ist zuerst anzuschließen. Der andere Anschluss ist zur Karosserie herzustellen, entfernt von der Batterie und der Benzinleitung. Dann wird das Batterieladegerät an das Versorgungsnetz angeschlossen.

Ist beabsichtigt eine Batterie ausserhalb eines

Fahrzeuges aufzuladen beachten Sie beim Anschluss die korrekte Polarität: – rote Klemme: Pluspol der Batterie – schwarze Klemme: Minuspol der Batterie.

• Schalten Sie das Gerät ein indem Sie den Drucktaster "ON/OFF" betätigen.
• Nehmen Sie entsprechend der zu ladenden Batterie die unter "Bedienelemente" beschriebenen Einstellungen vor und wählen Sie über die Drucktaster auf dem Display den Batterietyp und die beabsichtigte Ladestromstärke.

Ladestromwahl	Batteriekapazität
2	6-20Ah
6	20 -40Ah
10	40-100Ah
15	50-200Ah

Schritt 3 (GAB 8)

• Wählen Sie über den Drucktaster auf dem Display die Batteriestärke 6V oder 12V.
• Wählen Sie über die Drucktaster auf dem Display den Batterietyp und die die beabsichtigte Ladegeschwindigkeit.

12 Volt Batterie	langsam	schnell
GEL 1Amp für 10-	200Ah	4Amp für 40Ah-200Ah
AGM 2Amp für 5-40Ah 8Amp für 20Ah-		200Ah
WET 2Amp für 5-40Ah 8Amp für 20Ah-		200Ah

Über die 6V Auswahl liefert der Batterielader konstant 7,5V.

• Nun leuchtet die LED "READY"
• Mit "START" wird der Ladevorgang gestartet.
• Um wieder zum Anfang der Auswahl zu gelangen drücken Sie während des Ladevorgangs erneut "START"

Schritt 4

Nach dem Laden ist das Batterieladegerät auszuschalten und vom Versorgungsnetz zu trennen. Danach wird der Anschluss zur Karosserie und dann der zur Batterie entfernt.

ANSCHLUSSBUCHSE 12V D.C. (GAB 15A)

Das Ladegerät verfügt über eine 12V d.c. Anschlussbuchse auf der Geräterückseite. An der Buchse kann ein maximaler Strom von 12A entnommen werden.

Zum Einschalten gehen Sie wie folgt vor:

• Schließen Sie einen 12V d.c. Verbraucher (max.140 Watt Aufnahmeleistung) über ein passendes Zwischenkabel mit 12 Volt Stecker (Zigarettenanzünder) an die Buchse an.
• Drücken Sie während des Standby Betriebs den 12V DC OUT Taster. Damit schalten Sie die 12V Buchse auf der Geräterückseite ein.
  • Schalten Sie den Verbraucher ein.

Zum Ausschalten gehen Sie wie folgt vor:

• Schalten Sie den Verbraucher aus und ziehen Sie den 12V Stecker.
• Drücken Sie den 12V DC OUT Taster. Damit schalten Sie die 12V Buchse auf der Geräterückseite aus und das Gerät kehrt in den Standybetrieb zurück.
  • Schalten Sie das Ladegerät aus.

Die Ausgangsspannung an der 12V Steckdose

beträgt 13,0 – 13,5 Volt. Dies ist annähernd identisch mit der Spannung an einem Kfz-Zigarettenanzünder wenn der Motor läuft. Die Aufnahmeleistung des Verbrauchers darf max. 140 Watt betragen.

Kennzeichnungen

Produktsicherheit:

CE
Produkt ist mit den einschlägigen Normen der Europäischen Gemeinschaft konform

Verbote:

Am Netzstecker ziehen verboten!	Vor Regen und Feuchtigkeit schützen!

Warnung:

Warnung/Achtung	Warnung vor gefährlicher elektrischer Spannung
Gerät nur an trockenen Orten in Betrieb nehmen!

Gebote:

Allgemeines Gebotszeichen	Vor Gebrauch Bedienungsanleitung lesen

Umweltschutz:

Abfall nicht in die Umwelt sondern fachgerecht entsorgen.	Verpackungsmaterial aus Pappe kann an den dafür vorgesehen Recycling-Stellen abgegeben werden.

Schadhafte und/oder zu entsorgende elektrische oder elektronische Geräte müssen an den dafür vorgesehen Recycling-Stellen abgegeben werden.

Verpackung:

Vor Nässe schützen Packungsorientierung Oben
Interseroh-Recycling

Technische Daten:

Anschluss	Gewicht
max. Leistungsaufnahme Batteriekapazitäten
Max. effektiver Ladestrom Ladespannung

EG-KONFORMITÄTSERKLÄRUNG

Hiermit erklären wir,

Güde GmbH & Co. KG

Birkichstrasse 6

D-74549 Wolpertshausen

Deutschland

dass die nachfolgend bezeichneten Geräte aufgrund ihrer Konzipierung und Bauart sowie in den von uns in Verkehr gebrachten Ausführungen den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entsprechen. Bei einer nicht mit uns abgestimmten Änderung der Geräte verliert diese Erklärung ihre Gültigkeit.

Bezeichnung der Geräte:

AUTOMATIK BATTERIELADER GAB 15A

AUTOMATIK BATTERIELADER GAB 8A

Artikel-Nr:

85063

85060

Datum/Herstellerunterschrift: 04.07.2010

Angaben zum Unterzeichner: Geschäftsführer

Hr.

Technische Dokumentation: J. Bürkle FBL; QS

Einschlägige EG-Richtlinien:

2006/95 EG

2004/108 EG

Angewandte harmonisierte Normen:

EN 60335-1:2002+A11:2004+A1:2004

+A12:2006+A2:2006+A13:2008

EN 62233:2008

EN 60335-2-29:2004

EN 55014-1:2006

EN 55014-2:1997/+A1:2001

EN 61000-3-2:2006

EN 61000-3-3:1995/+A1:2001/+A2:2005

Gewährleistung

Die Gewährleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind. Bei Geltendmachung eines Mangels im Sinne der Gewährleistung ist der original Kaufbeleg mit Verkaufdatum beizufügen. Von der Gewährleistung ausgeschlossen sind unsachgemäße Anwendungen, wie z. B. Überlastung des Gerätes, Gewaltanwendung, Beschädigungen durch Fremdeinwirkung oder durch Fremdkörper. Nichtbeachtung der Gebrauchs- und Aufbauanleitung und normaler Verschleiß sind ebenfalls von der Gewährleistung ausgeschlossen.

Restgefahren und Schutzmaßnahmen

Elektrische Restgefahren:

Gefährdung	Beschreibung	Schutzmaßnahme(n)
Direkter elektrischer Kontakt	Stromschlag	Fehlerstromschalter FI
Indirekter elektrischer Kontakt	Stromschlag durch Medium	Fehlerstromschalter FI

Sonstige Gefährdungen:

Gefährdung	Beschreibung	Schutzmaßnahme(n)
Heraus-geworfene Gegenstände oder Flüssigkeiten	Ätzende Säure kann aus der Batterie herausspritzen und schwere Verletzungen verursachen.	Tragen Sie stets Handschuhe und eine Schutzbrille.
Ausgleiten, Stolpern oder Fall von Personen	Das Netzkabel und das Gerät selbst kann zur Stolperfalle werden.	Treffen Sie je nach Aufstellart entsprechende Gegenmaßnahmen. (geeigneter Aufstellort, Kennzeichnung des Aufstellorts etc.)

Verhalten im Notfall

Leiten Sie die der Verletzung entsprechend notwendigen Erste Hilfe Maßnahmen ein und fordern Sie schnellst möglich qualifizierte ärztliche Hilfe an.

Bewahren Sie den Verletzten vor weiteren Schädigungen und stellen Sie diesen ruhig.

Für einen eventuell eintretenden Unfall sollte immer ein Verbandskasten nach DIN 13164 am Arbeitsplatz griffbereit vorhanden sein. Dem Verbandskasten entnommenes Material ist sofort wieder aufzufüllen. Wenn Sie Hilfe anfordern, machen Sie folgende Angaben:

1. Ort des Unfalls

Arnold 2. Art des Unfalls

1. Zahl der Verletzten

2. Art der Verletzungen

Entsorgung

Die Entsorgungshinweise ergeben sich aus den Piktogrammen die auf dem Gerät bzw. der Verpackung aufgebracht sind. Eine Beschreibung der einzelnen Bedeutungen finden Sie im Kapitel „Kennzeichnung“.

Entsorgung der Transportverpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind in der Regel nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar. Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Verpackungsteile (z.B. Folien, Styropor®) können für Kinder gefährlich sein. Es besteht Erstickungsgefahr! Bewahren Sie Verpackungsteile außerhalb der Reichweite von Kindern auf und entsorgen Sie sie so schnell wie möglich.

Entsorgen Sie Altbatterien nur über Kfz-

Werkstätten, spezielle Annahmestellen oder Sondermüll-Sammelstellen.

Anforderungen an den Bediener

Der Bediener muss vor Gebrauch des Gerätes aufmerksam die Bedienungsanleitung gelesen haben.

Qualifikation

Außer einer ausführlichen Einweisung durch eine sachkundige Person ist keine spezielle Qualifikation für den Gebrauch des Gerätes notwendig.

Mindestalter

Das Gerät darf nur von Personen betrieben werden, die das 16. Lebensjahr vollendet haben. Eine Ausnahme stellt die Benutzung als Jugendlicher dar, wenn die Benutzung im Zuge einer Berufsausbildung zur Erreichung der Fertigkeit unter Aufsicht eines Ausbilders erfolgt.

Schulung

Die Benutzung des Gerätes bedarf lediglich einer entsprechenden Unterweisung. Eine spezielle Schulung ist nicht notwendig.

Service

Sie haben technische Fragen? Eine Reklamation? Benötigen Ersatzteile oder eine Bedienungsanleitung?

Auf unserer Homepage www.guede.com im Bereich Service helfen wir Ihnen schnell und unbürokratisch weiter. Bitte helfen Sie uns Ihnen zu helfen. Um Ihr Gerät im Reklamationsfall identifizieren zu können benötigen wir die Seriennummer sowie Artikelnummer und Baujahr. Alle diese Daten finden Sie auf dem Typenschild. Um diese Daten stets zur Hand zu haben, tragen Sie diese bitte unten ein.

Seriennummer:

Artikelnummer:

Baujahr:

Tel.: [phone] / 700-360

Fax: [phone]

E-Mail: [e-mail]

Wartung und Aufbewahrung

Halten Sie die Luftschlitze und das Gehäuse Staub- und Schmutzfrei.

Verwenden Sie zur Reinigung ein weiches Tuch und eine milde Seifenlösung. Vermeiden Sie den direkten Kontakt von scharfen Reinigungsmitteln mit dem Gerät. Sie dürfen keine aggressiven, flüchtigen oder ätzenden Reinigungsmittel verwenden.

Lassen Sie den Automatik-Batterielader einmal jährlich von einem qualifizierten zugelassenen Fachmann prüfen.

Das Gerät ist vor Feuchtigkeit und Staub zu schützen.

Bei längerer Nichtbenutzung das Gerät abgedeckt an einem trockenem, sicheren Ort unzugänglich für Kinder aufbewahren.

Introduction

13. LED-dioda pro typ baterie GEL

Technische gegevens:

Technische documentatie: J. Bürkle FBL; QS

Garantie
