BEDIENUNGSANLEITUNG GM-D515 PIONEER

Vor Gebrauch dieses Produkts ...... 2

Im Störungsfall 2

Über dieses Produkt 2

VORSICHT 2

WARNUNG 2

Einstellen dieses Geräts 3

Verstärkungs- und Bassregler 3

Interferenzschutzschalter (BFC) 3

Ausschaltfrequenz-Regelung 3

Stromanzeige 4

HPF (Hochpassfilter)-Wahlschalter (CH A und CH B) 4

Anschluss der Einheit .... 5

Anschlussschema 6

Anschluss der Stromversorgung 7

Anschluss der Lautsprecher-Ausgang-Klemmen 8

Anschließen der Lautsprecherkabel 9

Einbau 11

Beispiel eines Einbaus auf einer Bodenmatte oder auf dem Rahmen ...... 11

Technische Daten 12

Vielen Dank für den Kauf dieses PIONEER Produkts. Diese Bedienungsanleitung vor der Inbetriebnahme sorgfältig durchlesen.

Im Störungsfall

Bei Betriebsstörungen den Händler oder eine PIONEER-Kundendienststelle konsultieren.

Über dieses Produkt

Bei diesem Produkt handelt es sich um einen 5-Kanal-Verstärker der Klasse D. Schließen Sie Vollbereich-Lautsprecher an die Kanäle A und B an, und einen Subwoofer an den SUB-Kanal. Beim SUB-Kanal wird die Ausgabe ein Gemisch der L- und R-Signale, wenn sowohl L (Links) als auch R (Rechts) am RCA-Eingang angeschlossen sind.

VORSICHT

Ersetzen Sie die Sicherung niemals durch eine mit einem größeren Wert bzw. Nennwert, als die ursprüngliche Sicherung hatte. Der Gebrauch einer falschen Sicherung kann zu Heißlauf, Rauchentwicklung, Beschädigung des Produkts, Verbrennungen und anderen Verletzungen führen.

WARNUNG

• Verwenden Sie nur getrennt erhältliche rote Spezial-Batterie- und Massekabel ([RD-223] ×2). Das Batteriekabel direkt an den Pluspol (+) der Wagenbatterie und das Massekabel an Karosseriemasse anschließen.
• Fassen Sie den Verstärker nicht mit nassen Händen an, da Sie anderenfalls einen elektrischen Schlag erleiden können. Berühren Sie den Verstärker auch nicht, wenn dieser nass ist.
• Lassen Sie die Lautstärke so eingestellt, dass Sie beim Fahren noch Verkehrsgeräusche hören können. Es ist gefährlich, ein Fahrzeug zu führen, ohne Verkehrsgeräusche von außen hören zu können.
  • Die Anschlüsse der Stromversorgung und der Lautsprecher überprüfen, wenn die Sicherung des getrennt erhältlichen Batteriekabels oder die Verstärker-Sicherung durchbrennt. Machen Sie die Ursache ausfindig, beheben Sie die Störung, und ersetzen Sie die Sicherung dann durch eine andere mit derselben Größe und demselben Nennwert.
• Zur Vermeidung von Schäden am Verstärker und den Lautsprechern unterbricht eine Schutzschaltung automatisch die Stromversorgung zum Verstärker (der Klang setzt aus), sobald ein anormaler Betriebszustand eintritt. Stellen Sie den Betriebsschalter in diesem Fall auf OFF, und überprüfen Sie die Stromversorgungs- und Lautsprecheranschlüsse. Ermitteln Sie die Ursache des Problems und schaffen Sie umgehend Abhilfe.
• Wenden Sie sich bitte an Ihren Fachhändler, falls sich die Ursache der Störung nicht klären lässt.
• Trennen Sie zur Vermeidung von elektrischen Schlägen und Kurzschlüssen bei der Inbetriebnahme des Gerätes vorher unbedingt das Anschlusskabel vom negativen (–) Batteriepol ab.
• Überzeugen Sie sich, dass sich keine Teile hinter der Konsole befinden, wenn Sie ein Loch zum Einbau des Verstärkers bohren. Achten Sie darauf, dass alle Kabel und wichtigen Teile wie Benzin- und Bremsleitungen und die elektrischen Kabelbäume geschützt sind.
• ACHTEN Sie darauf, dass der Verstärker NICHT mit Flüssigkeiten in Berührung kommen kann, zum Beispiel wegen eines ungünstigen Einbauplatzes. Ein elektrischer Schlag könnte die Folge sein. Berührung mit Flüssigkeiten kann auch zu einer Beschädigung von Verstärker und Lautsprechern, sowie zu Rauchbildung und Überhitzung führen. Außerdem können Oberflächen von Verstärker und jeglicher angebrachter Lautsprecher heiß werden, sodass bei Berührung kleinere Verbrennungen verursacht werden könnten.

Verstärkungs- und Bassregler

Durch Einstellen der Verstärkungsregler A und B sowie des Bassreglers (CH SUB) kann der Ausgang der Auto-Stereoanlage dem Pioneer-Verstärker angepasst werden. Normalerweise werden diese Regler auf "NORMAL (NORM.)" eingestellt. Wenn die Ausgangsleistung niedrig ist, obwohl die Lautstärke der Auto-Stereo-Anlage aufgedreht ist, drehen Sie diese Regler im Uhrzeigersinn. Falls Verzerrungen auftreten, wenn die Lautstärke der Auto-Stereo-Anlage aufgedreht wird, drehen Sie diese Regler im Gegenuhrzeigersinn.

• Falls Sie nur einen Eingangsstecker verwenden, stellen Sie die Verstärkungsregler für die Lautsprecherausgänge A und B auf dieselbe Position ein.
• Bei Gebrauch mit einer mit RCA ausgestatteten Auto-Stereoanlage (Standard-Ausgang 500 mV) auf die Position NORMAL einstellen. Bei Gebrauch mit einer mit RCA ausgestatteten Pioneer-Auto-Stereoanlage mit einem maximalen Ausgang von 4 V oder mehr den Pegel dem Auto-Stereoanlagen-Ausgangspegel anpassen.
• Zur Verstärkung der Basswiedergabe drehen Sie den Bassregler im Uhrzeigersinn.

Interferenzschutzschalter (BFC)

Verstellen Sie bitte den BFC-Schalter mittels eines kleinen Schraubendrehers, falls Sie bei eingestelltem MW/LW-Sender Hintergrundgeräusche hören.

Ausschaltfrequenz-Regelung

Sie können eine Ausschaltfrequenz zwischen 40 und 240 Hz wählen.

Stromanzeige

Die Stromanzeige leuchtet auf, wenn die Stromversorgung eingeschaltet wird.

Stromversorgung eingeschaltet wird. 1000 MHz CLASS D/MOSFET S-DCM/Amplifier (6k-2014)

HPF (Hochpassfilter)-Wahlschalter (CH A und CH B)

Stellen Sie den HPF-Wahlschalter wie in folgendem Diagramm beschrieben ein, in Abhängigkeit von dem Lautsprechertyp der am Lautsprecher-Ausgangsanschluss und dem Fahrzeugstereo-System vorhanden ist:

HPF- Wahl- Auszugebender Audio- Lautsprecher- Bemerkungen schalter Frequenz-Bereich Typ

OFF (Links) Vollbereich Vollbereich

HPF (Rechts) Niedriger Frequenz-Vollbereich Wenn Sie die sehr niedrigen Bereich bis zu hohem Frequenzen ausschalten Frequenz-Bereich wollen, da diese für Ihre

Lautsprecher nicht notwendig sind.

VORSICHT

• Trennen Sie das Batterieanschlusskabel vom negativen (–) Batteriepol, um Kurzschlüsse und Schäden am Gerät zu vermeiden.
• Befestigen Sie die Kabel mit Kabelklemmen oder Klebeband. Kabel, die Kontakt mit Metallteilen haben, sollten an den betreffenden Stellen mit Klebeband isoliert werden.
• Vermeiden Sie beim Verlegen der Kabel Plätze, an denen die Kabel Wärmeeinwirkung ausgesetzt sind, wie z.B. in der Nähe der Heizung. Derartige Wärmeeinwirkung kann zu einer Beschädigung der Kabelisolierung und schließlich zu Kurzschlüssen über die Fahrzeugkarosserie führen.

• Achten Sie darauf, dass keines der Kabel bewegliche Fahrzeugteile, wie z.B. den Schalthebel, die Handbremse oder den Sitzverstellhebel, behindert.

• Kürzen Sie die Kabel nicht. Gekürzte Kabel können einen Ausfall der Schutzschaltung verursachen.

• Leiten Sie niemals Strom an andere Geräte, indem Sie die Isolierung des Spannungsversorgungskabels dieses Gerätes freilegen und anzapfen. Die hieraus resultierende Überschreitung der Spannungsbelastungskapazität des Kabels hat Überhitzung zur Folge.
• Ersetzen Sie die Sicherung niemals durch eine mit einem größeren Wert bzw. Nennwert, als die ursprüngliche Sicherung hatte. Der Gebrauch einer falschen Sicherung kann zu Heißlauf, Rauchentwicklung, Beschädigung des Produkts, Verbrennungen und anderen Verletzungen führen.

VORSICHT:

Zur Vermeidung von Schäden und/oder Verletzungen

• Keinesfalls das Lautsprecherkabel direkt erden oder einen negativen Anschluss (–) für mehrere Lautsprecher gleichzeitig anschließen.
• Dieses Gerät ist für Fahrzeuge mit einer 12 Volt Batterie und negativer Erdung bestimmt. Vor dem Einbau in ein Freizeitfahrzeug, Laster oder Bus, die Spannung der Batterie überprüfen.
• Wenn die Autostereoanlage längere Zeit eingeschaltet bleibt, während der Motor nicht oder nur im Leerlauf läuft, so könnte dies zu einer Entladung der Batterie führen. Schalten Sie Ihr Stereogerät aus, wenn der Motor im Leerlauf oder im Stillstand ist.
• Sollte die System-Fernbedienungskabel des Verstärkers am Stromanschluss über den Zündungsschalter angeschlossen sein (12 V Gleichspannung), so ist der Verstärker immer eingeschaltet, wenn die Zündung eingeschaltet wird, unabhängig davon, ob das Stereogerät ein- oder ausgeschaltet ist. In diesem Fall könnte es zu einer Entladung der Batterie kommen, wenn der Motor im Stillstand oder im Leerlauf betrieben wird.

• Die mit dem Verstärker geschalteten Lautsprecher sollten folgenden Kriterien entsprechen. Sonst könnten sie in Brand geraten, Qualm abgeben oder beschädigt werden. Die Impedanz des Lautsprechers muss zwischen 4 und 8 Ohm sein. Die Subwoofer-Impedanz muss zwischen 2 und 8 Ohm liegen.
- Das getrennt erhältliche Batteriekabel installieren und möglichst weit von den Lautsprecherkabeln entfernt verlegen. Getrennt erhältliches Batteriekabel, Massekabel, Lautsprecherkabel und Verstärker möglichst weit von Antenne, Antennenkabel und Tuner entfernt installieren/verlegen.

- Kabel dieses Geräts und die anderer Geräte können unterschiedliche Farben haben, auch wenn sie die gleichen Funktionen haben. Beim Anschluss dieses Geräts an ein anderes Gerät unter Bezugnahme auf die mit beiden Geräten mitgelieferten Anleitungen die Kabel mit derselben Funktion verbinden.

Lautsprecherkanal Lautsprechertyp Stromversorgung

Kanal A (CH A) Andere als Subwoofer Max. Eingang: Min. 100 W

Kanal B (CH B) Andere als Subwoofer Max. Eingang: Min. 100 W

Subwoofer-Kanal Subwoofer Nominaler Eingang: (CH SUB)

Min. 178 W (4 Ω Impedanz)

Min. 338 W (2 Ω Impedanz)

Anschlussschema

Anschluss der Stromversorgung

- Verwenden Sie nur getrennt erhältliche rote Spezial-Batterie- und Massekabel ([RD-223] ×2). Das Batteriekabel direkt an den Pluspol (+) der Wagenbatterie und das Massekabel an Karosseriemasse anschließen.

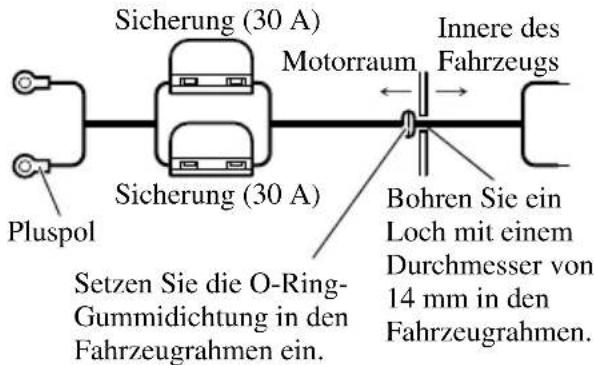

1. Führen Sie das Batteriekabel vom Motorraum in den Fahrgastraum.

- Nachdem alle Verkabelungen am Verstärker ausgeführt worden sind, verbinden Sie die Batterie-Kabelklemme des Verstärkers mit der positiven (+) Klemme der Batterie.

Sicherung (30 A) Motorraum Innere des Fahrzeugs Pluspol Sicherung (30 A) Bohren Sie ein Loch mit einem Durchmesser von 14 mm in den Fahrzeugrahmen. Setzen Sie die O-Ring-Gummidichtung in den Fahrzeugrahmen ein.

2. Verdrillen Sie Batteriekabel, Massekabel und System-Fernbedienungskabel.

Zusammendrehen

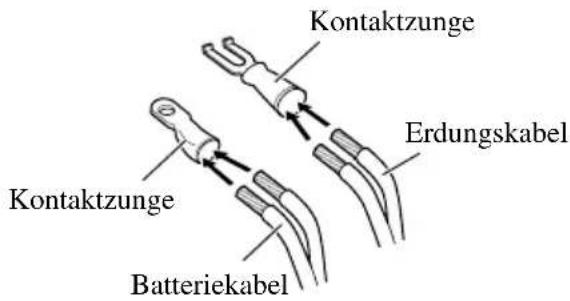

3. Bringen Sie Kabelschuhe an den Kabelenden an. Kontaktzungen nicht mitgeliefert.

- Mit einer Zange o.Ä. die Kontaktzungen am Draht festklemmen.

Kontaktzunge Erdungskabel Kontaktzunge Batteriekabel

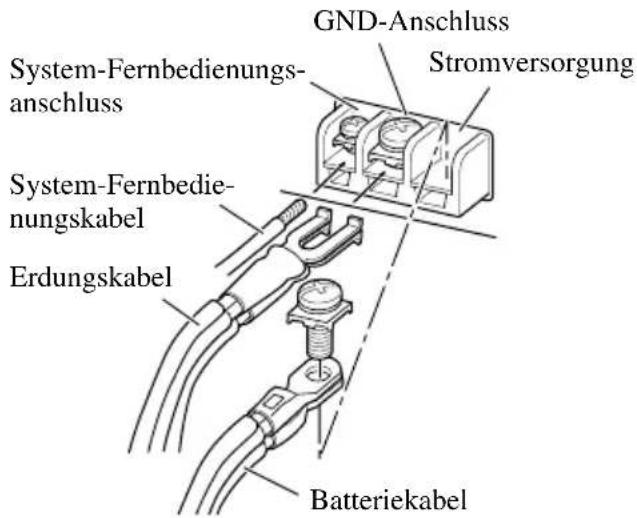

4. Die Drähte an die Klemme anschließen.

- Befestigen Sie die Drähte sicher mit den Klemmenschrauben.

GND-Anschluss Stromversorgung System-Fernbedienungs- anschluss System-Fernbedie- nungskabel Erdungskabel Batteriekabel

WARNING

Wenn das Batteriekabel mit den Klemmenschrauben nicht richtig befestigt wird, kann der Klemmenbereich heiß werden, wodurch Schäden und Verletzungen, wie Verbrennungen, verursacht werden können.

Anschluss der Lautsprecher- Ausgang-Klemmen

1. Die Enden der Lautsprecherkabel um ca. 10 mm mit einer Kneifzange oder einem Schneider abisolieren und die Kabelenden zusammen-drehen.

Zusammendrehen 10 mm

1. Bringen Sie Kabelschuhe an den Enden der Lautsprecherkabel an. Kontaktzungen nicht mitgeliefert.

- Mit einer Zange o.Ä. die Kontaktzungen am Draht festklemmen.

Kontaktzunge Lautsprecherkabel

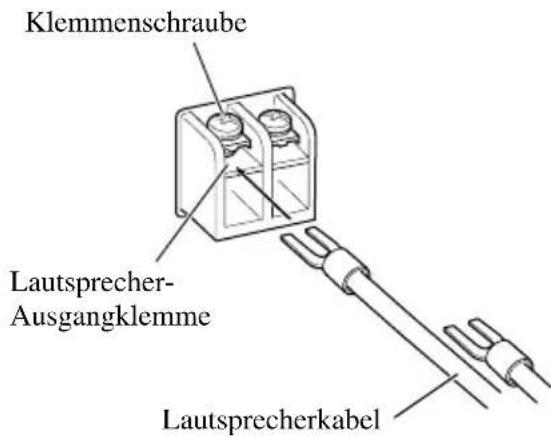

1. Schließen Sie die Lautsprecher- kabel an die Lautsprecheraus- gangklemmen an.

• Die Lautsprecherdrähte fest mit den Klemmenschrauben befestigen.

Klemmenschraube Lautsprecher- Ausgangklemme Lautsprecherkabel

Klemmenschraube Lautsprecher- Ausgangklemme Lautsprecherkabel

Anschließen der Lautsprecherkabel

VORSICHT:

A + B-Kanal

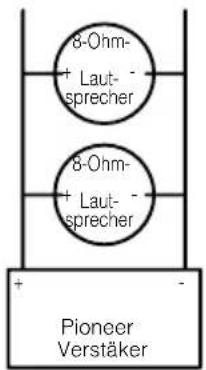

Diagramm A - Richtig

8-Ohm- + Laut- sprecher 8-Ohm- + Laut- sprecher + - Pioneer Verstäker

A + B-Kanal 4-Ohm-Installation

Diagramm B - Falsch

4- Ohm- Laut- sprecher 4- Ohm- Laut- sprecher + - Pioneer Verstäker

A + B-Kanal 2-Ohm-Installation

Den Pioneer-Verstärker NICHT mit parallel verdrahteten Lautsprechern mit einem Nennwiderstand von 4 Ohm (oder darunter) einbauen oder verwenden, um eine Lautsprecherimpedanz von 2 Ohm (oder darunter) für A + B-Kanal zu erzielen (Diagramm B). Den Pioneer-Verstärker NICHT mit Lautsprechern mit einer Lautsprecherimpedanz von weniger als 4 Ohm für A + B-Kanal einbauen oder verwenden. Falsche Installation kann den Verstärker beschädigen und zu Rauchbildung sowie Überhitzung führen. Außerdem kann die Oberfläche des Verstärkers heiß werden und bei Berührung leichte Verbrennungen verursachen.

Für den korrekten Einbau und zur Erzielung einer Impedanz von 4 Ω, verdrahten Sie zwei 8-Ω-Lautsprecher parallel, wie gezeigt (Diagramm A), oder verwenden Sie einen einzelnen 4-Ω-Lautsprecher. Halten Sie sich für A + B-Kanal des Verstärkers an das Lautsprecherausgangsanschluss-Diagramm an der Vorderseite des Verstärkers, und verdrahten Sie zwei 8-Ω-Lautsprecher parallel, um eine 4-Ω-Last zu erzielen oder verwenden Sie einen einzelnen 4-Ω-Lautsprecher pro Kanal.

Wenden Sie sich mit allen Fragen bitte an Ihren Pioneer-Händler oder rufen Sie den Pioneer-Kundenservice an.

VORSICHT:

Subkanal

Diagramm C - Richtig

4-Ohm- + Laut- sprecher 4-Ohm- + Laut- sprecher Sub + Sub - Pioneer Verstäker

Subkanal 2-Ohm-Installation

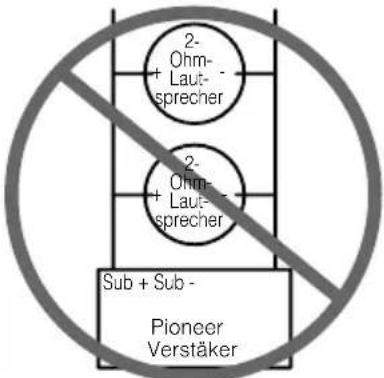

Diagramm D - Falsch

2- + Ohm- Laut- sprecher 2- + Ohm- Laut- sprecher Sub + Sub - Pioneer Verstäker

Subkanal 1-Ohm-Installation

Den Pioneer-Verstärker NICHT mit parallel verdrahteten Lautsprechern mit einem Nennwiderstand von 2 Ohm (oder darunter) einbauen oder verwenden, um eine Lautsprecherimpedanz von 1 Ohm (oder darunter) für den Subkanal zu erzielen (Diagramm D). Den Pioneer-Verstärker NICHT mit Lautsprechern mit einer Lautsprecherimpedanz von weniger als 2 Ohm für Subkanal einbauen oder verwenden. Falsche Installation kann den Verstärker beschädigen und zu Rauchbildung sowie Überhitzung führen. Außerdem kann die Oberfläche des Verstärkers heiß werden und bei Berührung leichte Verbrennungen verursachen.

Für den korrekten Einbau und zur Erzielung einer Impedanz von 2 Ω, verdrahten Sie zwei 4-Ω-Lautsprecher parallel, wie gezeigt (Diagramm C), oder verwenden Sie einen einzelnen 2-Ω-Lautsprecher. Halten Sie sich für den Subkanal des Verstärkers an das Lautsprecherausgangsanschluss-Diagramm an der Vorderseite des Verstärkers, und verdrahten Sie zwei 4-Ω-Lautsprecher parallel, um eine 2-Ω-Last zu erzielen oder verwenden Sie einen einzelnen 2-Ω-Lautsprecher pro Kanal.

Wenden Sie sich mit allen Fragen bitte an Ihren Pioneer-Händler oder rufen Sie den Pioneer-Kundenservice an.

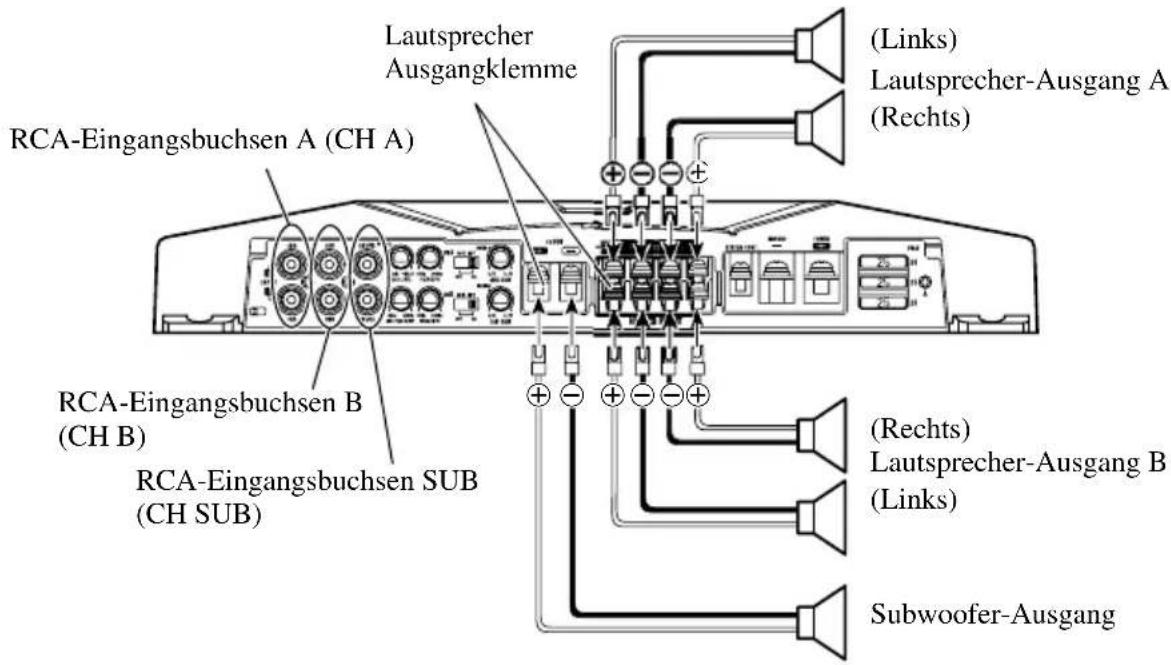

Schließen Sie die Lautsprecherkabel gemäß folgenden Abbildungen an.

Lautsprecher Ausgangklemme (Rinks) Lautsprecher-Ausgang A (Rechts) RCA-Eingangsbuchsen A (CH A) (Rechts) RCA-Eingangsbuchsen B (CH B) RCA-Eingangsbuchsen SUB (CH SUB) (Rechts) Lautsprecher-Ausgang B (Links) Subwoofer-Ausgang

Ein-/Ausgangskombination

Eingang

Ausgang AusgangEingang

• Wenn nur die RCA-Eingangsbuchse A verwendet wird, erfolgt die Lautsprecherausgabe für Kanal A, Kanal B und für den SUB-Kanal über Kanal A.
• Wenn nur die RCA-Eingangsbuchsen A und B verwendet werden, bleibt die Ausgabe von Kanal A und B unverändert, die Ausgabe vom SUB-Kanal wird jedoch ein Gemisch der Signale von Kanal A und B.
• Wenn nur die RCA-Eingangsbuchse A und SUB verwendet werden, erfolgt die Ausgabe der Signale von Kanal A und B über Kanal A, die Ausgabe des SUB-Kanals bleibt jedoch unverändert.
• Wenn RCA-Eingangsbuchse B oder SUB nicht verwendet werden, darf an diesen Anschlüssen keine andere Verbindung hergestellt werden.

VORSICHT

• Keinesfalls an Orten einbauen:
—Plätze, an denen sich der Fahrer oder die Fahrzeuginsassen bei plötzlichem Abbremsen am Gerät verletzen könnten.
—Plätze, an denen das Gerät den Fahrer behindern könnte, wie z.B. auf dem Boden vor der Fahrersitz.
- Achten Sie darauf, dass sich die Anschlusskabel nicht im Schiebemechanismus der Sitze verklemmen und auf diese Weise einen Kurzschluss verursachen.
- Bestätigen Sie vor dem Bohren, dass sich hinter der Konsole keine Teile befinden, die nicht beschädigt werden dürfen. Schützen Sie alle Kabel und wichtigen Teile wie Benzinleitungen und Bremsleitungen und elektrischen Leitungen vor Schäden.
- Bringen Sie Schneidschrauben so an, dass die Schraubenspitze keines der Kabel berührt. Andernfalls können die Kabel durch die Vibrationen des Fahrzeugs beschädigt werden und Brände verursachen.
- ACHTEN Sie darauf, dass der Verstärker NICHT mit Flüssigkeiten in Berührung kommen kann, zum Beispiel wegen eines ungünstigen Einbauplatzes. Ein elektrischer Schlag könnte die Folge sein. Berührung mit Flüssigkeiten kann auch zu einer Beschädigung von Verstärker und Lautsprechern, sowie zu Rauchbildung und Überhitzung führen. Außerdem können Oberflächen von Verstärker und jeglicher angebrachter Lautsprecher heiß werden, sodass bei Berührung kleinere Verbrennungen verursacht werden könnten.
- Um einen ordnungsgemäßen Einbau zu gewährleisten, verwenden Sie die mitgelieferten Teile wie spezifiziert. Falls andere Teile außer den spezifizierten verwendet werden, so könnten innere Teile des Verstärkers beschädigt werden oder diese könnten sich lösen, und der Verstärker sich ausschalten.
- Ersetzen Sie die Sicherung niemals durch eine mit einem größeren Wert bzw. Nennwert, als die ursprüngliche Sicherung hatte. Der Gebrauch einer falschen Sicherung kann zu Heißlauf, Rauchentwicklung, Beschädigung des Produkts, Verbrennungen und anderen Verletzungen führen.

VORSICHT:

Zur Vermeidung von Funktionsstörungen und/oder Verletzungen

- Beachten Sie zur Gewährleistung ausreichender Wärmeableitung beim Einbau die folgende Punkte.

—Lassen Sie genügend Freiraum über dem Verstärker, damit richtige Ventilation gewährleistet ist.

—Decken Sie den Verstärker nicht mit einer Bodenmatte oder einem Teppich ab.

- ACHTEN Sie darauf, dass der Verstärker NICHT mit Flüssigkeiten in Berührung kommen kann, zum Beispiel wegen eines ungünstigen Einbauplatzes. Ein elektrischer Schlag könnte die

Folge sein. Berührung mit Flüssigkeiten kann auch zu einer Beschädigung von Verstärker und Lautsprechern, sowie zu Rauchbildung und Überhitzung führen. Außerdem können Oberflächen von Verstärker und jeglicher angebrachter Lautsprecher heiß werden, sodass bei Berührung kleinere Verbrennungen verursacht werden könnten.

• Bauen Sie den Verstärker nicht an unstabilen Plätzen ein, wie z.B. auf dem Ersatzreifenhalter.
  • Die beste Einbauposition ist je nach Autotyp unterschiedlich. Befestigen Sie den Verstärker an einem sicheren Platz.
• Führen Sie vorrübergehende Anschlüsse zuerst durch, und stellen Sie sicher, dass der Verstärker und das System sicher funktionieren.
• Achten Sie nach dem Einbau des Verstärkers darauf, dass Ersatzreifen, Wagenheber und Werkzeuge noch leicht zugänglich sind.

Beispiel eines Einbaus auf einer Bodenmatte oder auf dem Rahmen

1. Legen Sie den Verstärker auf die Stelle, an welcher dieser eingebaut werden soll. Setzen Sie die mitgelieferten Schneidschrauben (4 × 18 mm) in die Schraubenlöcher ein. Drücken Sie die Schrauben mit einem Schraubenzieher, sodass diese Markierungen hinterlassen, wo diese eingesetzt werden sollen.
2. Bohren Sie Löcher mit einem Durchmesser von 2,5 mm an den zuvor markierten Punkten, und bringen Sie den Verstärker an, entweder direkt am Teppich oder am Rahmen.

Schneidschrauben (4 ×18 mm) Bodenmatte oder Rahmen

Bohren Sie ein Loch mit einem Durchmesser von 2,5 mm

Technische Daten

Stromversorgung.... 14,4 V Gleichspannung (Toleranz 10,8 — 15,1 V)

Erdungssystem ...... Negativ

Leistungsaufnahme 43,8 A (bei gleichbleibendem Strom, 4 Ω)

Durchschnittliche Stromentnahme* 10,9 A (4 Ω für Fünf-Kanal)

Sicherung 25 A × 3

Abmessungen 350 (B) × 52 (H) × 268 (T) mm

Gewicht 3,9 kg (Kabel nicht eingeschlossen)

Max. Ausgangsleistung .... Kanal A/B: 100 W × 4 (4 Ω)

Dauerausgangsleistung 65 W × 4 (4 Ω) + 225 W × 1 (4 Ω)

Verbraucher-Impedanz 4 Ω (Kanal A/B: 4 — 8 Ω zulässig)

(Kanal SUB: 2 — 8 Ωzulässig)

Frequenzgang Kanal A/B: 10 — 40.000 Hz (+0 dB, -1 dB)

Kanal SUB: 5 — 240 Hz (+0,5 dB, -3 dB)

Signalrauschabstand 95 dB (IEC-A-Netz)

Verzerrungen Kanal A/B: 0,01% (10 W, 1 kHz)

Kanal SUB: 0,03% (10 W, 120 Hz)

Tiefpassfilter (Kanal SUB) .... Trennfrequenz: 40 — 240 Hz

Trennkurve: -12 dB/oct

Hochpassfilter (Kanal A/B) ...... Trennfrequenz: 40 — 240 Hz

Trennkurve: -12 dB/oct

Bassregler (Kanal SUB) -22 — +12 dB

(125 mV — 6,5 V)

Pegel/Verstärkungsregler (Kanal A/B) 200 mV — 6,5 V

Max. Eingangsstufe/Impedanz RCA: 6,5 V/22 kΩ

Hinweis:

- Änderungen der technischen Daten und des Designs jederzeit vorbehalten.

\*Durchschnittliche Stromentnahme

- Die durchschnittliche Stromentnahme entspricht fast der maximalen Stromentnahme dieses Gerätes, wenn ein Audiosignal eingegeben wird. Verwenden Sie diesen Wert, wenn Sie die Gesamtstromentnahmen für mehrere Leistungsverstärker berechnen wollen.
