BEDIENUNGSANLEITUNG Profile Flash ION

- Überprüfen Sie bitte, dass sich die in der unteren Abbildung aufgeführten Gegenstände in der Produktverpackung befinden.

PROFILE FLASH Slipmat

45

RPM

Adapter

Kurzanleitung

Broschüre mit den Sicherheits- und Garantierichtlinien

○ LESEN SIE BITTE DIE SICHERHEITSHINWEISE, BEVOR SIE DAS PRODUKT VERWENDEN

- Registrieren Sie Ihr Produkt online auf http://www.ionaudio.com.

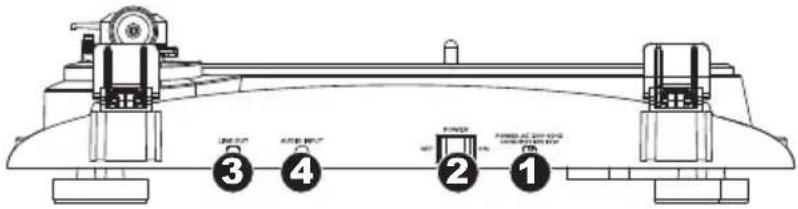

ÜBERSICHT ÜBER DIE ZURÜCK

1. NETZKABEL – Das Netzkabel verbinden Sie mit einer Steckdose, NACHDEM Sie alle Audioverbindungen hergestellt haben.

2. POWER ON/OFF SCHALTER – Schaltet den PROFILE FLASH an oder aus.

① ② ③ ④

1. RCA AUDIOAUSGANG – Diese Kabel schließen Sie an die Audioeingänge Ihrer Stereoanlage an. (Beachten Sie bitte: Sie können auch dann noch Musik auf Ihren USB Stick oder SD Card kopieren, wenn die Audioausgänge des Gerätes nicht mit Ihrer Stereoanlage verbunden sind).

2. AUDIOEINGANG – Schließen Sie an diesen 3,5 mm Stereoklinkeneingang ein Kassettendeck, eine Bandmaschine oder andere Audioquellen an. Jedes hier anliegende Signal wird in die Wiedergabe oder die Aufnahme integriert.

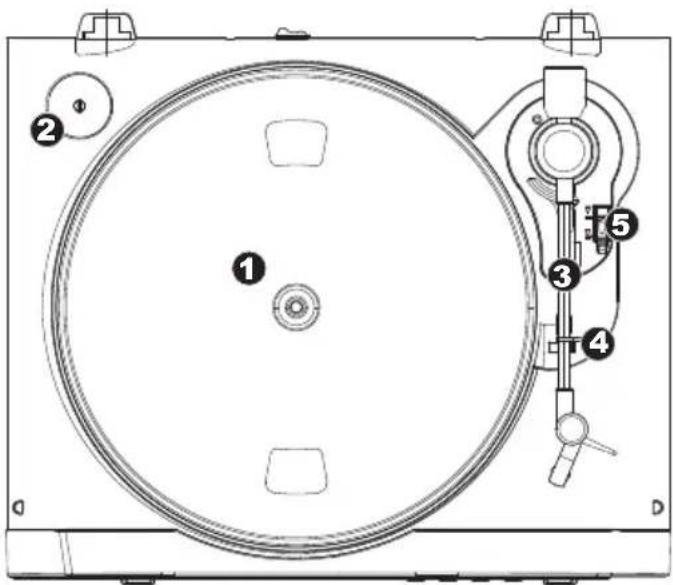

ÜBERSICHT ÜBER DIE OBERSEITE

1. PLATTENTELLER – Der Plattenteller sollte sicher auf dem Plattenspieler montiert werden, bevor Sie das Gerät verwenden.

2. 45 RPM ADAPTER ABLAGE – Ablage für den beiliegenden 45 RPM Adapter. Lagen Sie den Adapter hier ab, wenn Sie ihn nicht verwenden.

3. TONARM – Der PROFILE FLASH wird mit einem betriebsfertigen, ausbalanciertem TONARM mit System ausgeliefert. Der TONARM lässt sich per Hand anheben und absenken oder alternativ durch Drücken des TONARMLIFTS betätigen. Beachten Sie bitte, dass der TONARM von der Ablage (siehe TONARM CLIP) bewegt werden muss, damit der Schallplattenmotor aktiviert wird. Wird der TONARM zurück auf seine Ablage gelegt, deaktiviert sich der Motor.

4. ARM CLIP – Dieser speziell entworfene Arm-Clip sichert den Tonarmwährend Pausen und bei Nichtgebrauch. Der Arm-Clip wurde so entworfen, dass er in der aufrechten Stellung verbleibt solang er geöffnet ist.

5. TONARMLIFT – Hebt und senkt den tonarm.

Achten Sie immer darauf, dass die Slipmat im auf dem Plattenteller liegt, wenn Sie den Schallplattenspieler verwenden. Anderenfalls könnten Sie sowohl Ihre Schallplatten als auch den Plattenspieler beschädigen.

Bitte entfernen Sie die Nadelabdeckung aus Plastik, bevor Sie den Plattenspieler verwenden.

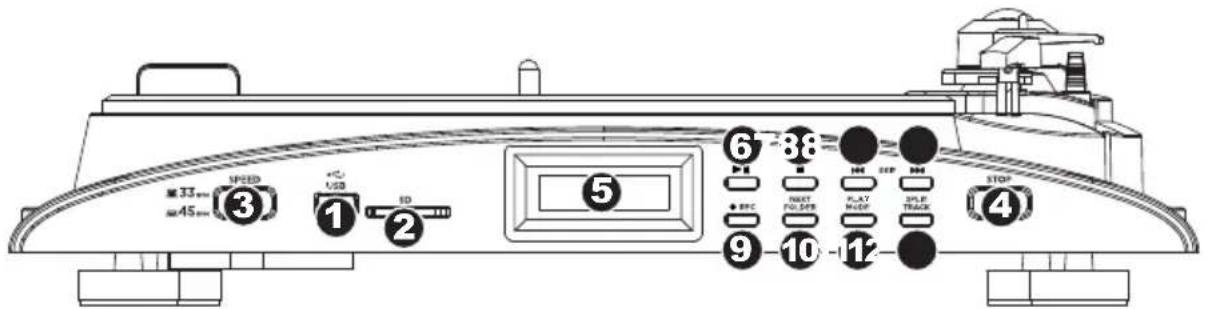

ÜBERSICHT ÜBER DIE VORDERSEITE

33 45 mm SPEED +/- USB SD ③ ① ② ⑤ 6 PR + RFC ⑨ 38 H& SP HR INLET POLDER PLAY MOOF STYLE TRACK STOP ④

1. USB SLOT – Schließen Sie an diesen USB Port einen USB Stick an (FAT16 oder FAT32).
   Hinweis: USB Hubs werden vom PROFILE FLASH nicht unterstützt.
2. SD CARD SLOT – Stecken Sie die SD Card in den Steckplatz, bis sie einrastet. Um sie wieder auszugeben, schieben Sie sie erneut bis Sie ein Klicken hören. Dann können Sie die Card entnehmen..
3. STOP TASTE – Diese Taste stoppt den Motor des Schallplattenspielers.
4. 33 / 45 RPM TASTE – Diese Taste steuert die Drehzahl des Plattentellers.
5. DISPLAY – Zeigt alle im Betrieb relevanten Informationen an.
6. PLAY / PAUSE – Drücken Sie die Taste zur Wiedergabe. Drücken Sie diese Taste beim Abspielen, um die Musik zu unterbrechen. Während der Pause führen Sie durch nochmaliges Drücken der Taste die Wiedergabe fort.
7. STOP (■) – Drücken Sie diese taste, um die Wiedergabe oder die Aufnahme zu beenden.
8. SKIP / - Lässt Sie jeweils zum vorherigen oder zum nächsten Track springen. Halten Sie den Button gedrückt, um im aktuellen Track entweder zurückzuspulen oder den Schnellvorlauf zu betätigen.
9. RECORD – Mit dieser Taste gehen Sie in den Aufnahmemodus. Im Aufnahmemodus können Sie die Musik einer Schallplatte oder einer externen Signalquelle, die am AUDIOEINGANG angeschlossen ist, direkt auf ein angeschlossenes USB oder SD Gerät aufnehmen.
10. NEXT FOLDER – Drücken Sie diesen Button, um zum nächsten Ordner Ihres angeschlossenen Geräts zu springen und die ersten verfügbaren MP3s in diesem Ordner wiederzugeben.
11. PLAY MODE – Drücken Sie diesen Button, um auszuwählen wie PROFILE FLASH Ihre Tracks abspielt:
12. PROFILE FLASH kann immer nur ein angeschlossenes Gerät erkennen (USB Laufwerk oder SD Card).
13. Wenn PROFILE FLASH die verfügbaren Tracks auf Ihrem verbundenen USB Laufwerk oder Ihrer SD Card anzeigt, anstatt Ordner auf verschiedenen "Ordnerebenen" anzuzeigen (z.B. Ordner in Ordnern), wird PROFILE FLASH sich durch die Ordner bewegen, als befänden sie sich alle auf gleicher Ebene. Weiters werden nur Ordner angezeigt, die MP3-Dateien enthalten.

a. Repeat: Der aktuelle Track wird wiederholt.
b. Repeat All: Die gesamte Track-Sammlung Ihres verbundenen Geräts wird wiederholt.
c. Repeat Folder: Die Track-Sammlung im aktuellen Ordner wird wiederholt.
d. Random: Die gesamte Track-Sammlung Ihres verbundenen Geräts wird nach dem Zufallsprinzip wiedergegeben.

1. SPLIT TRACK – Wenn Sie auf Ihr angeschlossenes Gerät aufnehmen, können Sie diesen Button drücken, um einen neuen Track zu erstellen. Die neue Tracknummer wird um eines höher sein, als die vorherige Nummer und im selben Ordner auf Ihrem Gerät gespeichert werden.

WICHTIG

MP3s DIREKT VOM GERÄT ABSPIELEN

1. Verbinden Sie ein USB-Gerät oder eine SD Card mit MP3-Dateien entweder mit der USB-BUCHSE oder dem SD CARD-STECKPLATZ. Wenn das Gerät richtig angeschlossen ist, wird die LCD-Anzeige "USB READ" oder "CARD READ" - und in der oberen, rechten Ecke "USB" oder "CARD" anzeigen.
2. Die LCD-Anzeige wird die Gesamtanzahl der Ordner am Gerät anzeigen (auf der linken Seite) und die Gesamtanzahl verfügbarer Tracks (auf der rechten Seite). Verwenden Sie die SKIP 🐎/▶ Buttons, um sich durch die Tracks zu bewegen. Sie können auch den NEXT FOLDER Button drücken, um zum ersten Track des nächsten Ordners zu springen. Der aktuelle Track wird mit der Wiedergabe beginnen..

3. Die LCD-Anzeige wird das Symbol "PLAY", die Tracknummer und die verstrichene Zeit anzeigen.

4. Um zu einem anderen Track zu springen, verwenden Sie die SKIP / ➞ Buttons. Die LCD-Anzeige wird kurz die Nummer des Ordners und des neuen Tracks anzeigen. (Hinweis: Wenn Sie NEXT FOLDER drücken, wird sofort der erste Track des nächsten Ordners wiedergegeben.)

5. Um die Wiedergabe zu pausieren, drücken Sie den Button PLAY PAUSE. Drücken Sie ihn erneut um Fortzufahren.
6. Um die Wiedergabe zu stoppen, drücken Sie den Button STOP (■).
7. Um zu ändern, wie PROFILE FLASH die Tracks wiedergibt, drücken Sie den Button PLAY MODE.

a. Repeat: Der aktuelle Track wird wiederholt.
b. Repeat All: Die gesamte Track-Sammlung Ihres verbundenen Geräts wird wiederholt.
c. Repeat Folder: Die Track-Sammlung im aktuellen Ordner wird wiederholt.
d. Random: Die gesamte Track-Sammlung Ihres verbundenen Geräts wird nach dem Zufallsprinzip wiedergegeben.

1. Um das Gerät auszugeben, stoppen Sie zunächst den aktuellen Track mit dem STOP-Button (■). Falls es sich bei Ihrem Gerät um ein USB-Gerät handelt, entfernen Sie es vorsichtig aus dem Steckplatz. Falls es sich bei Ihrem Gerät um eine SD Card handelt, schieben Sie sie noch ein Stück in den Steckplatz bis Sie ein Klicken hören. Anschließend können Sie sie vorsichtig entfernen.

MP3s MIT DEM GERÄT AUFNEHMEN

1. Verbinden Sie ein USB-Gerät oder eine SD Card mit MP3-Dateien entweder mit der USB-BUCHSE oder dem SD CARD-STECKPLATZ. Wenn das Gerät richtig angeschlossen ist, wird die LCD-Anzeige "USB READ" oder "CARD READ" - und in der oberen, rechten Ecke "USB" oder "CARD" anzeigen.
2. Falls sich am Gerät schon MP3s befinden, wird die LCD-Anzeige die Gesamtanzahl an Ordnern am Gerät (auf der linken Seite) anzeigen und die Gesamtanzahl der verfügbaren Tracks (auf der rechten Seite).
3. Reihen Sie die Musik, die Sie von einer Platte aufnehmen möchten, auf den PLATTER oder ein Gerät, das mit dem AUDIO INPUT verbunden ist.*
4. Drücken Sie REC. Die LCD-Anzeige wird "LOADING" anzeigen. Wenn das Symbol "PLAY / PAUSE" und die Zeitanzeige auf der LCD-Anzeige zu blinken beginnen, ist PROFILE FLASH für die Aufnahme bereit.

5. Drücken Sie PLAY / PAUSE, um mit der Aufnahme zu beginnen. Die Symbole auf der LCD-Anzeige werden kurz aufleuchten. Um anzuzeigen, dass PROFILE FLASH aufnimmt, wird "REC" angezeigt. Die LCD-Anzeige wird die Tracknummer und die verstrichene Zeit anzeigen.

6. Um sofort einen neuen Track zu starten, ohne den Aufnahmeprozess zu stoppen, drücken Sie SPLIT TRACK. Der aktuell aufgenommene Track wird gestoppt, und eine neue Aufnahme beginnt. (Aufgeteilten Tracks werden sequenzielle Nummern gegeben und im gleichen Ordner gespeichert.)

7. Um die Aufnahme zu beenden, drücken Sie den Button STOP (■). Die LCD-Anzeige wird "USB READ" oderr "CARD READ" anzeigen, um zu zeigen, dass eine erneute Suche Ihrer neuen Tracks am verbundenen Gerät durchgeführt wird.)

8. Nachdem Sie Ihre Aufnahme gestoppt haben, können Sie Ihre neuen Tracks abspielen oder das Gerät auswerfen. Um das Gerät auszugeben, stoppen Sie zunächst den aktuellen Track mit dem STOP-Button (■). Falls es sich bei Ihrem Gerät um ein USB-Gerät handelt, entfernen Sie es vorsichtig aus dem Steckplatz. Falls es sich bei Ihrem Gerät um eine SD Card handelt, schieben Sie sie noch ein Stück in den Steckplatz bis Sie ein Klicken hören. Anschließend können Sie sie vorsichtig entfernen.

USB 07-063

00:1 1:48 USB

003 2:35 USB REPEAT ALL FOLDER RANDOM

USB 07-063

LOADING

REC REC 0:01 USB

* Hinweis: Falls Sie von einem Gerät aufnehmen, das am AUDIO INPUT auf der Rückseite verbunden ist, empfehlen wir, dass Sie den Aussteuerungsmesser an der oberen rechten Ecke der LCD-Anzeige bei der Aufnahme im Auge behalten und den Pegel des Geräts entsprechend adjustieren. Stellen Sie sicher, dass der Pegel hoch genug ist, um gehört zu werden, aber nicht so hoch, dass es zu Übersteuerung und Verzerrung kommt (welche durch ein "X" in der Anzeige gekennzeichnet werden).

FEHLERHILFE

Sollten Sie bei der Verwendung Ihres Plattenspielers auf Probleme stoßen, können Sie die folgende Fehlersuchtabelle verwenden, um eine Lösung zu finden.

PROBLEM URSACHE LÖSUNG
Ich höre bei der Aufnahme kein Audiosignal.	Nadel liegt nicht auf der Schallplatte.	Legen Sie die Nadel auf die Schallplatte auf.
	Plattenspieler hat kein Strom.	Vergewissern Sie sich, dass der Schallplattenspieler mit einer funktionierenden Stromquelle verbunden und eingeschaltet ist.
	RCA Ausgänge sind nicht mit einem Lautsprechersystem verbunden.	Überprüfen Sie, dass die RCA Ausgänge des Plattenspielers mit einem Lautsprechersystem verbunden sind und dieses eingeschaltet ist.
Der Klang, den ich höre, ist sehr schlecht.	Das System sitzt nicht richtig.	Das Tonabnehmersystem muss fest am Tonarm sitzen, wenn Sie den Plattenspieler verwenden.
	Die Schallplatte ist schmutzig oder verkratzt.	Wischen Sie die Oberfläche der Schallplatte mit einem antistatischen Tuch vorsichtig ab.
Meine Musik wird in der falschen Tonhöhe abgespielt.	Falsche Geschwindigkeit am Plattenspieler ausgewählt.	Achten Sie darauf, dass die Schallplatten in der vorgesehenen Geschwindigkeit abgespielt werden. Sie können mit den Tasten 33RPM oder 45RPM zwischen zwei Geschwindigkeiten wählen.

BEVOR SIE DIESES PROKT ZURÜCK SENDEN nehmen Sie bitte Kontakt mit ION Audio oder Ihrem Fachhändler zur Behebung eines Problems auf. Die Kontaktinformationen finden Sie in der Broschüre mit den Sicherheitshinweisen, die diesem Produkt beiliegt.
