Duo Deck - Plattenspieler ION - Kostenlose Bedienungsanleitung

Produkttyp	Doppelplattenspieler
Marke	ION
Modell	Duo Deck
Abmessungen (B x T x H)	Ca. 420 x 350 x 120 mm
Gewicht	Ca. 4 kg
Stromversorgung	Netzteil DC 5V/1A (im Lieferumfang) oder USB
Abspielgeschwindigkeiten	33 ⅓ und 45 U/min
Antriebsart	Riemenantrieb
Tonabnehmer	Integrierter Stereo-Keramiktonabnehmer
Audioausgänge	Stereo-RCA (L/R), USB für digitale Aufnahme
Hauptfunktionen	Vinylwiedergabe, direkte USB-Aufnahme, eingebauter Vorverstärker
Pflege und Reinigung	Plattenteller und Abdeckhaube mit einem weichen, trockenen Tuch reinigen; Tonabnehmer alle 500 Betriebsstunden wechseln
Sicherheit	Nicht Feuchtigkeit aussetzen; nur mitgeliefertes Netzteil verwenden
Ersatzteile und Reparierbarkeit	Ersatznadel erhältlich; Ersatzriemen
Allgemeine Informationen	Für die Digitalisierung von Schallplatten konzipiert; kompatibel mit PC/Mac

Häufig gestellte Fragen - Duo Deck ION

Wie schließe ich den Plattenspieler an Lautsprecher an?

Verwenden Sie die Stereo-RCA-Ausgänge (rot/weiß), um den Plattenspieler mit einem Verstärker oder aktiven Lautsprechern zu verbinden. Wenn Ihre Lautsprecher keinen RCA-Eingang haben, können Sie einen Adapter verwenden.

Kann ich meine Schallplatten auf einem Computer aufnehmen?

Ja, schließen Sie das USB-Kabel des Plattenspielers an Ihren Computer an. Verwenden Sie eine Aufnahmesoftware wie Audacity (kostenlos), um den Ton aufzunehmen.

Wie ändere ich die Abspielgeschwindigkeit?

Drücken Sie die Taste 33/45 auf der Vorderseite, um zwischen den beiden Geschwindigkeiten umzuschalten.

Der Plattenspieler dreht sich nicht, was tun?

Überprüfen Sie, ob das Netzteil richtig angeschlossen ist und der Antriebsriemen an Ort und Stelle ist. Wenn der Riemen locker oder gerissen ist, ersetzen Sie ihn.

Wie wechsle ich den Tonabnehmer?

Entfernen Sie den alten Tonabnehmer vom Tonarm und setzen Sie den neuen ein, indem Sie ihn einrasten. Stellen Sie sicher, dass er richtig ausgerichtet ist.

Der Ton ist leise oder verzerrt, was tun?

Überprüfen Sie, ob der eingebaute Vorverstärker aktiviert ist (Taste PHONO/LINE). Wenn Sie einen Line-Eingang verwenden, stellen Sie die Lautstärke des Verstärkers ein.

Wie reinige ich den Plattenteller?

Verwenden Sie ein leicht feuchtes Mikrofasertuch. Verwenden Sie niemals Scheuermittel oder Alkohol.

Kann ich den Plattenspieler ohne Computer verwenden?

Ja, er funktioniert eigenständig. Schließen Sie ihn einfach an aktive Lautsprecher oder einen Verstärker an.

Was tun bei Brummen?

Stellen Sie sicher, dass die RCA-Kabel richtig angeschlossen sind, und halten Sie den Plattenspieler von elektromagnetischen Störquellen (Lautsprecher, Transformatoren) fern.

Wo finde ich Ersatzteile?

Sie können Tonabnehmer und Riemen direkt auf der ION-Website oder bei autorisierten Händlern bestellen.

BEDIENUNGSANLEITUNG Duo Deck ION

SCHNELLSTART-ANLEITUNG

Vergewissern Sie sich, dass alle hier angeführten Komponenten in der Schachtel enthalten sind.

• DUO DECK
  • Schnellstart-Anleitung
• Sicherheitshinweise & Garantieinformationen
  • EZ Vinyl/Tape Converter Software CD
  • Vormontierte Nadel
  • Vormontierte Slipmat
• 45 RPM Adapter
• USB-Kabel
• USB-to-AC-Netzteil

LESEN SIE DIE SICHERHEITSHINWEISE, BEVOR SIE DAS PRODUKT VERWENDEN.

Besuchen Sie http://www.ionaudio.com, um Ihr Produkt zu registrieren.

EINLEITUNG

Sie sollten EZ Vinyl/Tape Converter installieren, um die Vorteile des Harddisk-Recordings nutzen zu können. EZ Vinyl/Tape Converter ist der schnellste und einfachste Weg, um Ihre Schallplatten in digitale Mediendateien zu verwandeln. EZ Vinyl/Tape Converter speichert Ihre Aufnahmen in Ihrer iTunes Bibliothek. Wir haben eine nützliche Anleitungs-Software mit Schritt-für-Schritt-Anleitungen zur Verwendung und Installation der Software beigelegt.

Besuchen Sie www.ionaudio.com/ezvc, um die neueste Version der EZ Vinyl/Tape Converter Software herunter zu laden oder um eine hilfreiche Anleitungen zur Fehlerbehebung und zusätzliche Unterstützung zu erhalten.

Zur Installation der Software legen Sie einfach die mitgelieferte CD in Ihren Computer ein und folgen den Anweisungen auf dem Bildschirm. Nachdem Sie Ihre Schallplatten konvertiert haben, können Sie sie auf CD brennen oder auf tragbare Mediengeräte laden.

Besuchen Siehttp://www.ionaudio.com/computer-optimization für weitere Informationen zur Optimierung Ihres Computers für Audio.

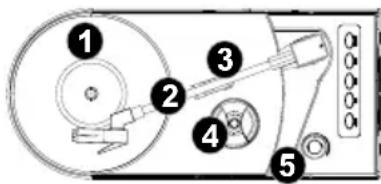

FUNKTIONEN

1. PLATTENTELLER – Hier platzieren Sie Ihre Schallplatte.
2. TONARM –DUO DECK wird mit einem bereits ausgerichteten Tonarm und Tonabnehmer geliefert.

3. ARM-CLIP – Dieser speziell entworfene Arm-Clip sichert den Tonarm, wenn er nicht verwendet wird. Der Arm-Clip wurde so designt, dass er in der oberen Position bleibt, wenn er entsperrt ist. Befindet sich eine Schallplatte am
   Plattenteller, legen Sie den Arm-Clip ab, um Kratzer auf Ihrer Schallplatte zu vermeiden.

4. 45 RPM-ADAPTERHALTERUNG – Sichert den mitgelieferten 45 RPM-Adapter. Wenn Sie den Adapter nicht verwenden, legen Sie ihn bitte in diese Haltevorrichtung.

5. LAUTSTÄRKEREGLER/EIN-AUS-SCHALTER Um DUO DECK einzuschalten, drehen Sie diesen Regler im Uhrzeigersinn bis er einrastet. Wenn das Gerät eingeschaltet ist, verwenden Sie diesen Regler, um die Lautstärke einzustellen. Um DUO DECK auszuschalten, drehen Sie diesen Regler gegen den Uhrzeigersinn bis er einrastet.

WICHTIG: Achten Sie darauf, dass die Slipmat während der Verwendung des Plattenspielers stets am Plattenteller liegt. Eine fehlende Slipmat kann Schäden an den Tonträgern oder am Plattenspieler verursachen.

Entfernen Sie die Kunststoffabdeckung des Tonabnehmers (Nadelabdeckung) bevor Sie den Plattenspieler verwenden.

1. PHONO/TAPE-SCHALTER - Legt fest, ob DUO DECK Audiosignale von einer Schallplatte oder vom Kassettendeck spielt.

2. 33 / 45 RPM-SCHALTER – Regelt die Geschwindigkeit (RPM) des Plattentellers.

3. LAUTSPRECHER – Die Schallplatte wird über diese eingebauten Lautsprecher zu hören sein.

4. USB/BATTERIE-SCHALTER – Ist der Schalter in der unteren Position, werden Plattenspieler und Kassettendeck über einen USB-Anschluss mit Strom versorgt - der USB AUDIO-AUSGANG ist entweder (A) an Ihren Computer oder (B) an eine Steckdose über das mitgelieferte USB-to-AC-Netzteil angeschlossen. Ist der Schalter in der oberen Position, wird der Plattenspieler und das Kassettendeck mit Batterien betrieben (wenn Batterien eingelegt sind).

5. KOPFHÖRERAUSGANG –Schließen Sie 1/8"-Stereokopfhörer hier an (optional und nicht im Lieferumfang enthalten). Die Lautsprecherausgänge stellt die Audiowiedergabe ein, sobald Kopfhörer angeschlossen sind.

6. USB PORT – Schließen Sie DUO DECK mit dem mitgelieferten USB-Kabel an Ihren Computer an. Die USB-Verbindung versorgt den Plattenspieler mit Strom und Ihren Computer mit den Audiodaten vom Plattenspieler und Kassettendeck. Sie können DUO DECK auch über das mitgelieferte USB-Kabel und über das USB-to-AC-Netzteil mit Strom versorgen, um es an eine Steckdose anzuschließen.

Hinweis: DUO DECK kann als "USB-Mikrofon" oder als "USB Composite-Gerät" in den Sound-Eigenschaften Ihres Computers angezeigt werden (auch wenn das mitgelieferte EZ Vinyl/Tape Converter Handbuch angibt, es scheint als "USB Audio Codec" auf).

1. BATTERIEFACH - Entfernen Sie den Deckel und legen Sie 4 AA-Batterien in das Fach. Stellen Sie sicher, dass die positiven und negativen Pole der Batterien korrekt ausgerichtet sind.

2. STOPP

3. VORSPULEN
4. ZURÜCKSPULEN
5. WIEDERGABE
6. AUSWERFEN

SO SPIELEN SIE IHRE SCHALLPLATTEN AB

Hinweis: Achten Sie darauf, zuerst die Kunststoffabdeckung des Tonabnehmers (Nadelabdeckung) zu entfernen bevor Sie den Plattenspieler verwenden.

1. Lösen und legen Sie den Arm-Clip ab.
2. Heben Sie den Tonarm an und bewegen ihn dann zur Seite.
3. Legen Sie die Schallplatte auf den Teller.
4. Wählen Sie die Geschwindigkeit (33/45 RPM); Verwenden Sie den beiliegenden 45 RPM Adapter, wenn nötig.
5. Senken Sie den Tonarm auf die Platte; Die Platte wird nun abgespielt.
6. Stellen Sie die Lautstärke mit der EIN/AUS-Taste ein.
7. Wenn Sie fertig sind, heben Sie den Tonarm und bringen ihn wieder in die Ruheposition am Arm-Clip.

FEHLERBEHEBUNG

Beachten Sie folgende Problembehandlungsszenarien, wenn Sie Probleme haben, Ihre Schallplatten mit Ihrem Computer aufzunehmen.

PROBLEM URSACHE LÖSUNG
Ich höre bei der Aufnahme keinen Ton.	Die Nadel wurde nicht auf die Platte gesetzt.	Setzen Sie die Nadel auf die Schallplatte auf.
	Der Plattenspieler hat keine Stromversorgung.	Stellen Sie sicher, dass der Plattenspieler an einen eingeschalteten Computer angeschlossen ist.
Die Klangqualität ist schlecht.	Die Tonabnehmerverbindung ist instabil.	Der Tonabnehmer muss fest am Tonarm sitzen, wenn Sie den Plattenspieler verwenden.
	Die Schallplatte ist schmutzig oder zerkratzt.	Versuchen Sie vor dem Abspielen die Oberfläche der Platte mit einem antistatischen Tuch vorsichtig abzuwischen.
Bei der Aufnahme mit meinem Computer unter Windows Vista sind meine Aufnahmen in Mono statt in Stereo.	Die Aufnahmeeinstellungen in Vista sind nicht auf "Stereo" eingestellt.	Unter Vista müssen Sie die Option "Stereo" beim Aufnahme-Eingang möglicherweise manuell festlegen.Wählen Sie Start ▶ Systemsteuerung ▶ Sound (in der klassischen Ansicht). Klicken Sie dann auf die Registerkarte Aufnahme und markieren Sie den Mikrofon-Eingang (USB Audio Codec). Klicken Sie auf Eigenschaften, um die Eingangs-Einstellungen aufzurufen. Klicken Sie anschließend auf die Registerkarte Erweitert und wählen Sie "2-Kanal, 16 Bit, 44100 Hz (CD Qualität)" im Pulldown-Menü Standardformat. Schließlich klicken Sie auf Anwenden, um die Einstellungen anzuwenden.
Meine Musik wird in einer ungewöhnlichen Tonhöhe abgespielt.	Die am Plattenspieler gewählte Geschwindigkeit ist falsch eingestellt.	Stellen Sie sicher, dass Sie Ihre Platten mit der vorgesehenen Geschwindigkeit abspielen. Wählen Sie zwischen verschiedenen Geschwindigkeiten (33 oder 45 RPM).

BEVOR SIE DIESES PRODUKT EINSENDEN, kontaktieren Sie bitte ION Audio oder Ihren Händler für technischen Support. Die Kontaktinformationen finden Sie in den Sicherheitshinweisen, die diesem Produkt beiliegen.
