Produkttyp	Tragbare Stereoanlage mit CD-Player, Kassettendeck, FM/AM-Tuner, Aux-Eingang, Mikrofon/Gitarre
Marke	JVC
Modell	RV-NB1E
Abmessungen (B x H x T)	690 x 239 x 296 mm
Gewicht	9,5 kg (ohne Batterien) / 10,6 kg (mit Batterien)
Stromversorgung	Netz AC 230 V / 50 Hz; Batterien DC 15 V (10 x R20/D); Autobatterie DC 12 V (optionaler Adapter)
Stromverbrauch	43 W (Betrieb); 1,6 W (Bereitschaft)
Ausgangsleistung	20 W (10 W + 10 W) an 4 Ω (Fullrange); 40 W (20 W + 20 W) an 4 Ω (Woofer, 60 Hz)
Lautsprecher	2 x 8 cm (Fullrange); 2 x 16 cm (Woofer)
FM-Tuner	87,50 MHz - 108,00 MHz
AM-Tuner	MW: 522 - 1629 kHz; LW: 144 - 288 kHz
Kassettendeck	Auto-Reverse, kompatibel mit Typ I/II
CD-Player	CD, CD-R/RW, MP3 (max. 999 Titel)
Wiedergabemodi	Normal, Programm (bis zu 50 Titel), Zufallswiedergabe, Wiederholung (alle, Gruppe, Titel)
Soundmodi	Beat, Pop, Clear, Flat
Sonderfunktionen	ACS (Active Clear Sound), Super Woofer Volume, Compu Play
Eingänge	AUX (Cinch), Mikrofon/Gitarre (6,3 mm Klinke), Kopfhörer (3,5 mm Klinke)
Ausgänge	Integrierte Lautsprecher, Kopfhörer
Fernbedienung	RM-SRVNB1A (mit Batterien)
Mitgeliefertes Zubehör	Netzkabel, Fernbedienung, Tragegurt
Sicherheit	Automatische Abschaltung nach 4 Minuten Inaktivität (außer FM/AM/AUX/Mikrofon)

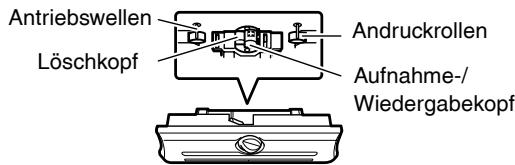

Reinigung	CD-Player-Linse (Druckluft), Kassettentonköpfe (Alkohol), Entmagnetisierung
Reparierbarkeit	Keine vom Benutzer reparierbaren Teile; wenden Sie sich an einen autorisierten Händler

Häufig gestellte Fragen - RV-NB1E JVC

Wie schalte ich die Anlage RV-NB1E ein?

Drücken Sie die Taste / ON/STANDBY am Gerät oder an der Fernbedienung. Wenn die Anlage mit Batterien betrieben wird, verwenden Sie die Taste am Gerät. Die STANDBY-Anzeige erlischt und das Display leuchtet auf.

Wie stelle ich die Uhr?

Verwenden Sie die Fernbedienung: Drücken Sie mehrmals CLOCK/TIMER, bis die CLOCK-Anzeige blinkt. Stellen Sie die Stunden mit oder ein, bestätigen Sie mit SET, dann die Minuten ebenso.

Wie höre ich Radio?

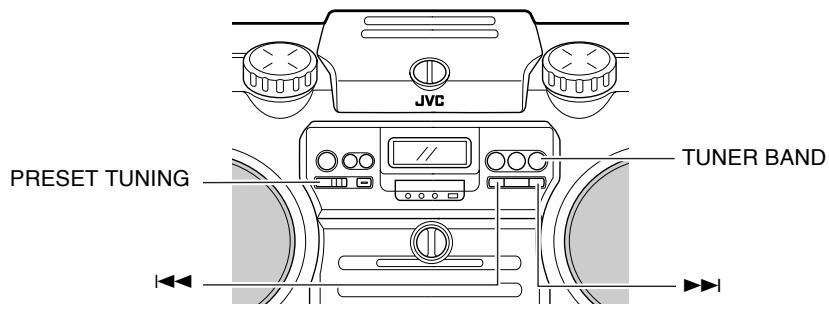

Drücken Sie TUNER BAND, um FM oder AM auszuwählen. Verwenden Sie die Tasten | oder |, um manuell abzustimmen, oder halten Sie sie für einen automatischen Suchlauf. Sie können auch einen Senderspeicherplatz mit PRESET TUNING oder den Zifferntasten auswählen.

Wie spiele ich eine CD ab?

Öffnen Sie das Fach mit der Taste LOCK/RELEASE, legen Sie eine Disc mit dem Etikett nach oben ein, schließen und verriegeln Sie es. Drücken Sie CD ▶/II, um die Wiedergabe zu starten. Verwenden Sie die Navigationstasten, um einen Titel zu überspringen oder zu suchen.

Wie spiele ich eine Kassette ab?

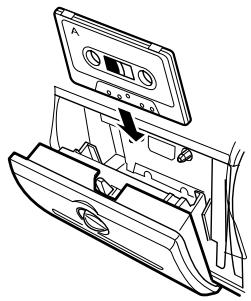

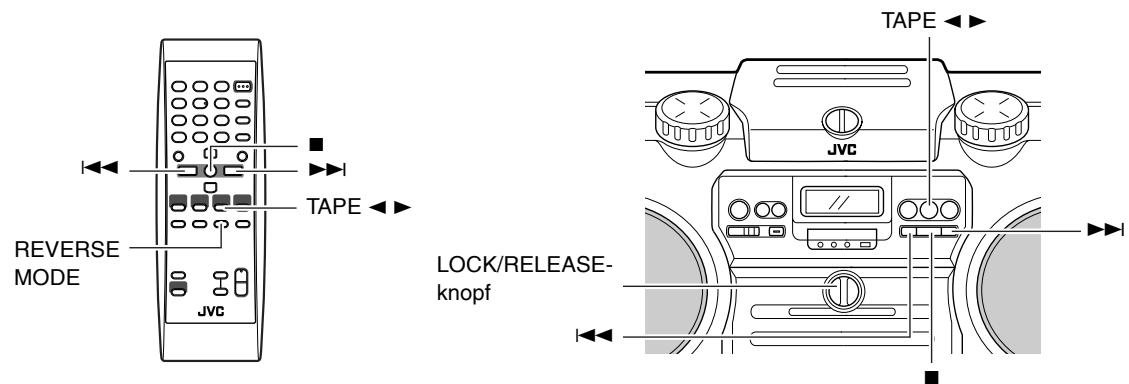

Öffnen Sie das Kassettenfach mit LOCK/RELEASE, legen Sie die Kassette mit der gewünschten Seite nach außen ein, schließen und verriegeln Sie es. Drücken Sie TAPE ▶ zur Wiedergabe. Verwenden Sie REVERSE MODE, um die Wiedergabe der Vorder-/Rückseite oder Endloswiedergabe auszuwählen.

Wie nehme ich auf Kassette auf?

Legen Sie eine leere oder überschreibbare Kassette ein. Bereiten Sie die Quelle vor (Radio, CD usw.). Drücken Sie ONE TOUCH REC am Gerät. Für eine Direktaufnahme von CD befolgen Sie die Schritte in der Anleitung (CD stoppen, dann ONE TOUCH REC).

Wie verwende ich ein Mikrofon?

Schließen Sie das Mikrofon an die MIC/GUITAR INPUT-Buchse an. Stellen Sie den Schalter MIC/GUITAR LEVEL auf die Position MIC (gedrückt). Drehen Sie den Regler auf Minimum und erhöhen Sie ihn beim Sprechen allmählich. Die Mischung erfolgt mit der ausgewählten Quelle.

Wie stelle ich den Sleep-Timer ein?

Drücken Sie die Taste SLEEP auf der Fernbedienung. Jeder Druck ändert die Dauer (10, 20, 30, 60, 90, 120 Min. oder AUS). Die Anlage schaltet sich nach der gewählten Zeit automatisch aus.

Was tun, wenn die Fernbedienung nicht funktioniert?

Stellen Sie sicher, dass sich kein Hindernis zwischen Fernbedienung und Sensor befindet (Abstand < 7 m). Ersetzen Sie die Batterien, wenn sie leer sind. Richten Sie die Fernbedienung auf den Sensor an der Vorderseite.

Wie reinige ich das Gerät?

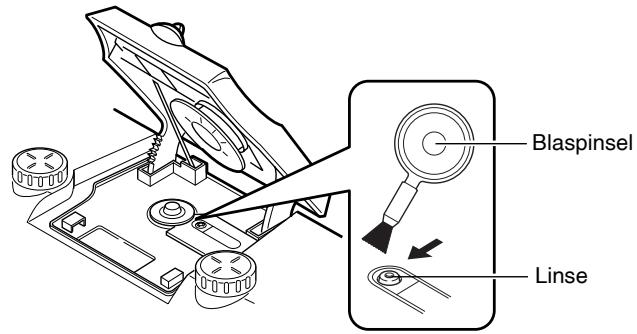

Verwenden Sie für den CD-Player einen Druckluftspray für die Linse. Reinigen Sie die Kassettentonköpfe mit einem in Alkohol getränkten Wattestäbchen. Entfetten Sie die Köpfe bei Bedarf mit einem Entmagnetisierer. Verwenden Sie keine Lösungsmittel auf Discs.

BEDIENUNGSANLEITUNG RV-NB1E JVC

BEDIENUNGSANLEITUNG

Ziehen Sie das Netzkabel ab, um die Stromversorgung vollständig zu unterbrechen. Die Taste (1) ON/STANDBY trennt in keiner Position die Stromversorgung zum Netzanschluss. Das Gerät kann über die Fernbedienung ein- und ausgeschaltet werden.

ACHTUNG – Taste (1) ON/STANDBY

Zur Verhinderung von elektrischen Schlägen, Brandgefahr, usw.:

1. Keine Schrauben lösen oder Abdeckungen entfernen und das Gehäuse nicht öffnen.
2. Dieses Gerät weder Regen noch Feuchtigkeit aussetzen.

ACHTUNG

1. LASER-PRODUKT DER KLASSE 1
2. ACHTUNG: Die obere Abdeckung nicht öffnen. Das Gerät enthält keine Teile, die vom Benutzer gewartet werden können. Wartungen nur von qualifiziertem Fachpersonal durchführen lassen.
3. ACHTUNG: Sichtbare und unsichtbare Laserstrahlung bei geöffnetem Gerät und Defekt oder Umgehung der Verriegelung. Setzen Sie sich dem Strahl nicht direkt aus.
4. ANBRINGEN DES ETIKETTS: WARNHINWEIS-ETIKETT, INNEN AM GERÄT ANGEBRACHT.

WICHTIG FÜR LASERPRODUKTE

• Blockieren Sie keine Belüftungsschlitze oder -bohrungen. (Wenn die Belüftungsöffnungen oder -löcher durch eine Zeitung oder ein Tuch etc. blockiert werden, kann die entstehende Hitze nicht abgeführt werden.)
• Stellen Sie keine offenen Flammen, beispielsweise angezündete Kerzen, auf das Gerät.
• Wenn Sie Batterien entsorgen, denken Sie an den Umweltschutz. Batterien müssen entsprechend den geltenden örtlichen Vorschriften oder Gesetzen entsorgt werden.
• Setzen Sie dieses Gerät auf keinen Fall Regen, Feuchtigkeit oder Flüssigkeitsspritzern aus. Es dürfen auch keine mit Flüssigkeit gefüllten Objekte, z. B. Vasen, auf das Gerät gestellt werden.

ACHTUNG:

Achtung: Ausreichende Belüftung

Zur Vermeidung von elektrischen Schlägen, Feuer und sonstigen Schäden soll das Gerät unter folgenden Bedingungen aufgestellt werden:

1. Vorderseite:

Hindernisfrei und gut zugänglich.

2. Seiten- und Rückwände:

Hindernisfrei in allen gegebenen Abständen (siehe Abbildung).

3. Unterseite:

Die Stellfläche muss absolut eben sein. Sorgen Sie für ausreichende Luftzufuhr durch Aufstellung auf einem Ständer mit mindestens 10 cm Höhe.

Vielen Dank für den Kauf dieses JVC-CD-Systems mit Power Woofer.

Lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das Gerät verwenden, um eine optimale Geräteleistung zu erzielen. Bewahren Sie das

Handbuch auf, falls Sie später noch einmal etwas nachschlagen müssen.

Merkmale

Hier sind die Merkmale, die Ihre Anlage leistungsstark machen und für eine leichte Bedienung sorgen.

Allgemeines

• Mit COMPU PLAY von JVC können Sie mit einem einzigen Tastendruck die Anlage einschalten und das Radio, den CD-Spieler oder das Kassettendeck automatisch starten. (Nur bei Netzbetrieb.) Schulterriemen und Tragegriff
• ACS (Active Clear Sound) Schaltung für verbesserte Klangreproduktion
• Lautstärkeregelung für Super-Woofer mit kräftigen Bässen
• Klangmodus-Regelung – Reproduktion verschiedener Klangfelder
• Fernbedienungseinheit, die Disk-, Cassetten- und Tunerfunktionen steuert
• Sperrmechanismus für Disk- und Cassettenklappe
• Mikrofon-/Gitarreneingang

Verschiedene Disk-Wiedergabemodi einschließlich Überspringen, Suchen, Wiederholen, Zufall und Programm. Cassettenspieler mit volllogischem Cassettenmechanismus, Auto-Reverse und Auto-Bandmechanismus. Speicherung von 45 Sendern (30 UKW und 15 MW/LW), zusätzlich zum automatischen Sendersuchlauf und zur manuellen Senderwahl. Uhr/Timer-Funktionen, Timer ein/aus mit Preset-Lautstärkefunktion und Sleep-Timer.

WICHTIGE SICHERHEITSHINWEISE

1. Aufstellung des Systems

• Wählen Sie einen ebenen, trockenen Stellplatz, an dem es weder zu heiß noch zu kalt wird (zwischen 5°C und 35°C).
• Achten Sie auf ausreichenden Abstand zwischen dem Gerät und einem Fernseher.
• Stellen Sie das Gerät nicht an einem Platz auf, an dem es Vibrationen ausgesetzt ist.

2. Netzkabel

• Berühren Sie das Netzkabel niemals mit feuchten Händen!
• Solange das Netzkabel an der Steckdose angeschlossen ist, wird eine gewisse Leistung verbraucht.
• Wenn Sie den Netzstecker aus der Steckdose ziehen, ziehen Sie immer am Stecker, nie am Kabel.

3. Transport des Systems

• Nehmen Sie die CD heraus.
• Ziehen Sie alle Kabel vom System ab.

4. Störungen, etc.

• Innerhalb des Gerätes gibt es keine Teile, die Sie selbst instand setzen können. Wenn Ihre Anlage nicht ordnungsgemäß funktioniert, ziehen Sie den Netzstecker heraus und wenden Sie sich an Ihren Händler.
• Stecken Sie keine metallischen Gegenstände ins Gerät.
• Das Gerät ist weder staub- noch wasserdicht.

Inhaltsverzeichnis

Merkmale 1

WICHTIGE SICHERHEITSHINWEISE 1

Index der Teile und Bedienelemente 2

Bevor Sie beginnen 4

Grundfunktionen 7

Rundfunkempfang 9

Wiedergabe von Disks 10

Wiedergeben von Kassetten 13

Aufnahme 14

Anschließen von Zubehör 16

Anschluss von Mikrofon und Gitarre 16

Benutzung der Timer 17

Pflege und Wartung 19

Störungssuche 20

Technische Daten 20

Einzelheiten siehe Seiten in Klammern.

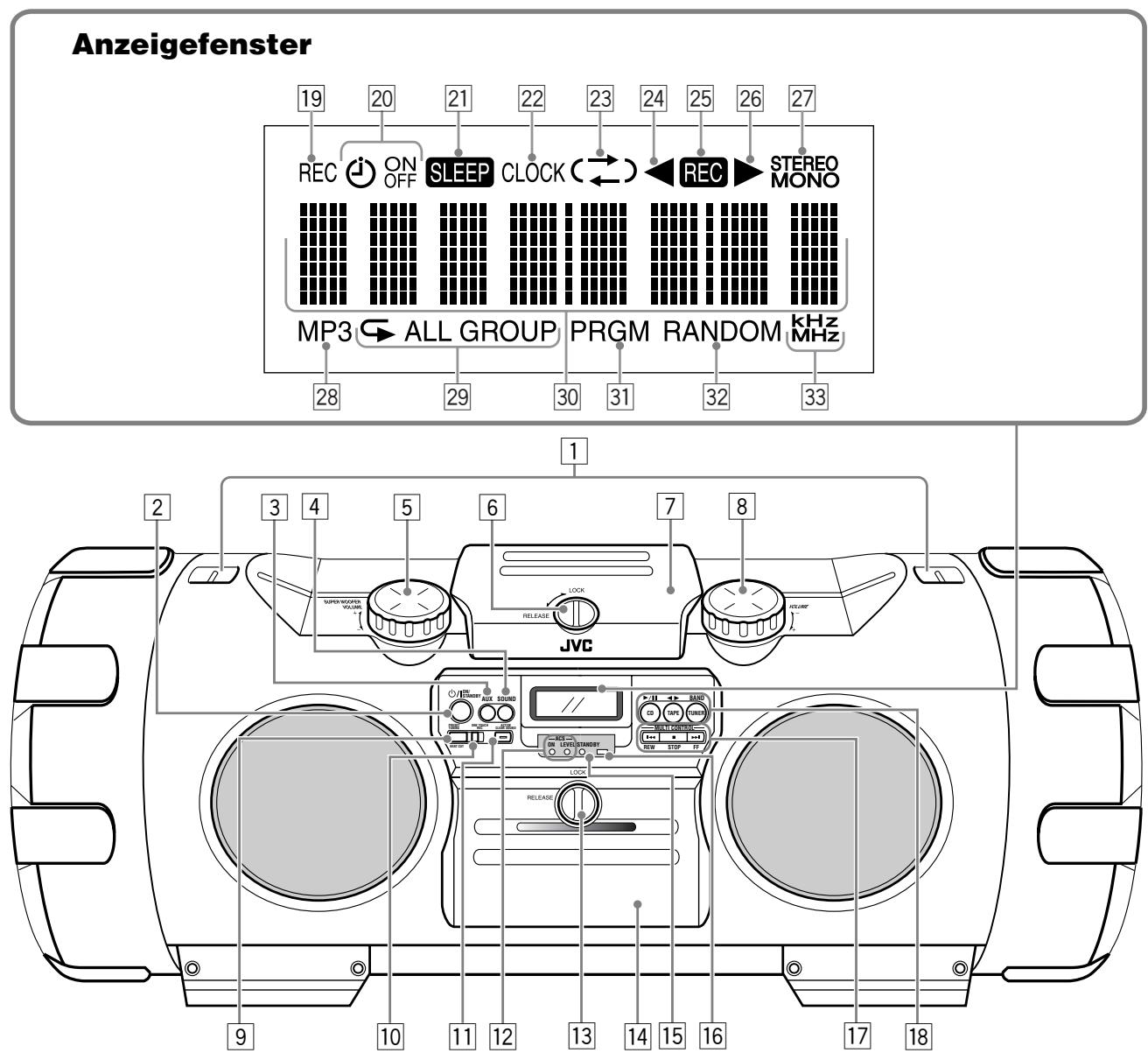

Schulterriemenhaken (4) 2 / / ON/STANDBY-Taste (7) 3 AUX-Taste (3, 16)

• Durch Drücken dieser Taste wird das Gerät auch eingeschaltet.

4 SOUND-Taste (8) 5 SUPER WOOFER VOLUME + / - Steuerregler (8) 6 LOCK/RELEASE-Knopf (für Disk) (10) [7] Disk-Fachklappe (10) VOLUME + / - Steuerregler (7) 9 PRESET TUNING/BEAT CUT-Taste (9, 15) 10 ONE TOUCH REC-Taste (15) 11 ACTIVE CLEAR SOUND-Taste (8) 12 ACS (Active Clear Sound)-Anzeigen (8)

ON, LEVEL

13 LOCK/RELEASE-Knopf (für Deck) (13) Cassettenhalter (13) 15 STANDBY-Anzeige (7) Fernbedienungssensor (4) 17 MULTI CONTROL-Tasten (9-15)

• i←REW (Rücklauf), ■ STOP, ▷FF (Vorlauf)

[8] Quellen- und Wiedergabemodus-Tasten (3, 9 - 15)

CD ▷/II, TAPE ▷, TUNER BAND

Durch Drücken einer dieser Tasten wird das Gerät auch eingeschaltet.

Anzeigefenster

REC-Anzeige (18) 20 Timer-Anzeigen (18) - (Timer), ON, OFF 21 SLEEP-Anzeige (17) 22 CLOCK-Anzeige (8, 17) 23 ( ↔ ) (Reverse-Modus)-Anzeige (13-15) 24 (Reverse) Bandlaufrichtungsanzzeige (13-15) 25 REc-Anzeige (15) 26 (Vorwärts) Bandlaufrichtungsanzeige (13-15) 27 FM-Modus-Anzeigen (9) - STEREO, MONO 28 MP3-Anzeige (11) Wiederholanzeigen (12) - , ALL, GROUP 30 Hauptdisplay [31] PRGM (Programm)-Anzeige (12) 2 RANDOM-Anzeige (12) 33 Frequenzgangeinheit-Anzeigen (8-9) kHz ,MHz

Einzelheiten siehe Seiten in Klammern.

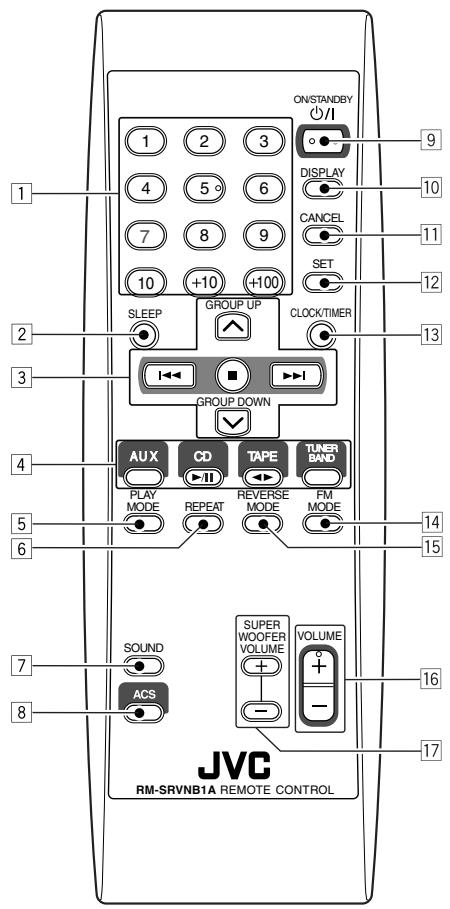

1 Zifferntasten (9, 11) SLEEP-Taste (17) 3 Multi-Control-Tasten (9-15, 17-18)

GROUPUP,VGROUPDOWN -14, 1, 4 Quelltasten (3, 9 - 16) - AUX, CD▶II, TAPE , TUNER BAND Durch Drücken einer dieser Tasten wird das Gerät auch eingeschaltet. 5 PLAY MODE-Taste (12) 6 REPEAT-Taste (12) SOUND-Taste (8) 8 ACS (Active Clear Sound)-Taste (8) 9 ON/STANDBY-Taste (7, 17-18) 10 DISPLAY-Taste (8) CANCEL-Taste (12, 18) 12 SET-Taste (10, 17-18) 13 CLOCK/TIMER-Taste (17-18) FM MODE-Taste (9) 15 REVERSE MODE-Taste (13) 16 VOLUME + / - -Tasten (7) 17 SUPER WOOFER VOLUME + / - -Tasten (8)

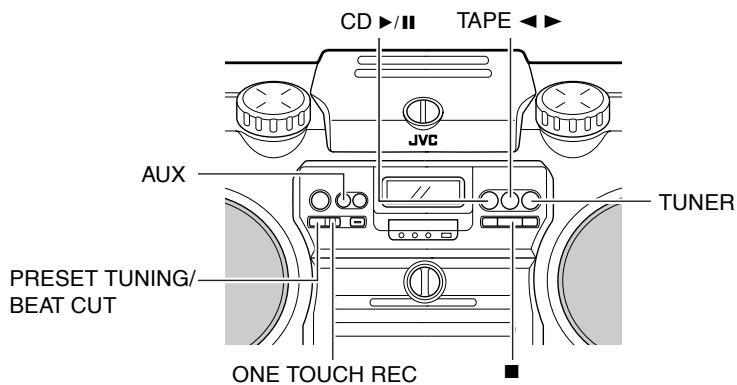

COMPU PLAY — Eintasten-Start

Mit der Ein-Tasten-Bedienung können Sie eine CD oder eine Kassette abspielern, oder das Radio einschalten, indem Sie einfach die Play-Taste für diese Funktion drücken. Das Gerät schaltet ein und schaltet auf Wiedergabe der Quelle, falls sie wiedergabebereit ist.

Die folgenden Tasten gehören zur COMPU PLAY-Funktion: Am Gerät und Fernbedienung

CD▶/■-Taste

TAPE ◀◀-Taste

TUNER BAND-Taste

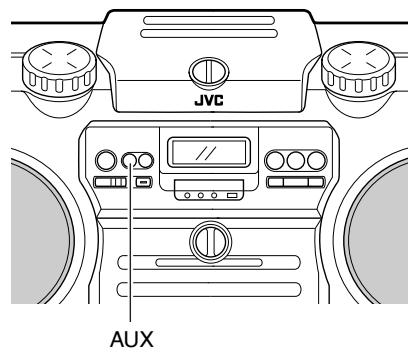

AUX-Taste

Hinweis: Die COMPU PLAY-Funktion ist nicht aktiv, wenn die Anlage per Batterie oder Autobatterie (DC12V) betrieben wird.

Zubehör

Überprüfen Sie, ob alle nachfolgend aufgeführten Teile, die zum Lieferumfang der Anlage gehören, enthalten sind.

Netzkabel (1) Fernbedienung (1) Batterien—R6(SUM-3)/AA(15F) (2) Schultergurt (1)

Wenn irgendwelche Teile fehlen sollten, wenden Sie sich bitte an Ihren Händler.

Tragen des Geräts

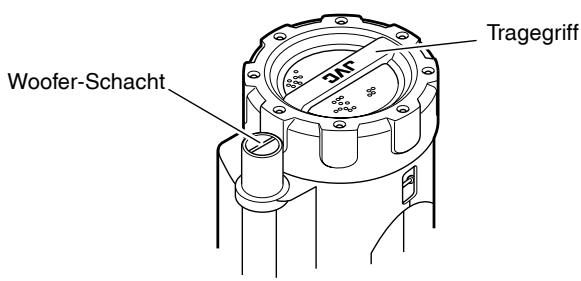

Gebrauch der Tragegriffe

Das Gerät beim Transportieren stets an beiden Tragegriffen halten. Falls das Gerät nur an einem Tragegriff gehalten wird, kann es infolge seiner Länge am Boden schleifen und beschädigt werden. Das Gerät niemals an den Woofer-Schächten anheben und niemals metallische Gegenstände in diese einführen.

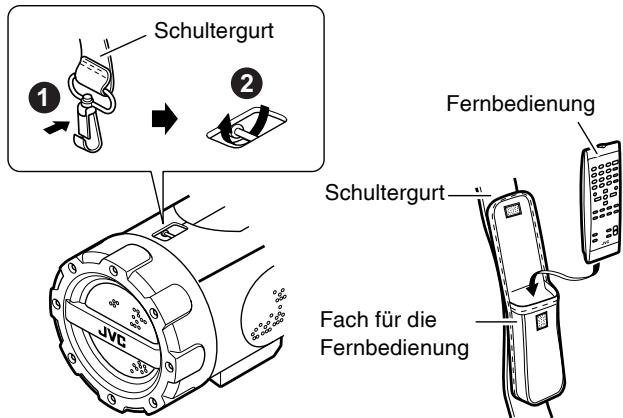

Gebrauch des Schulterriemens

Bringen Sie den mitgelieferten Schulterriemen (in der Länge einstellbar) an den beiden Enden des Geräts an, wie in der Abbildung gezeigt.

Zum Abnehmer drücken Sie den Haken wieder zusammen und haken Sie ihn aus.

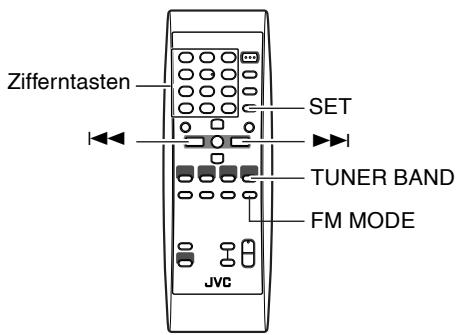

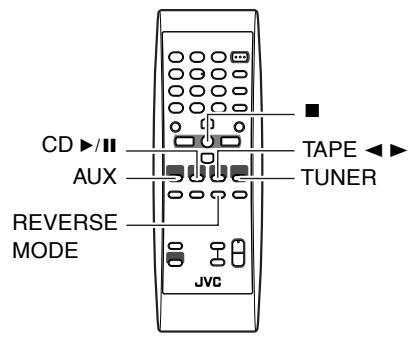

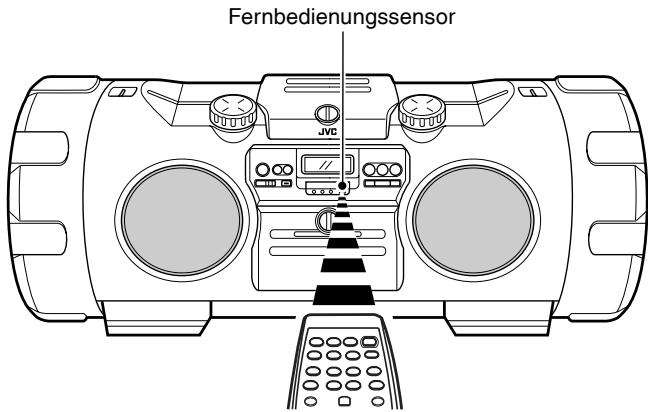

Benutzung der Fernbedienung — RM-SRVNB1A

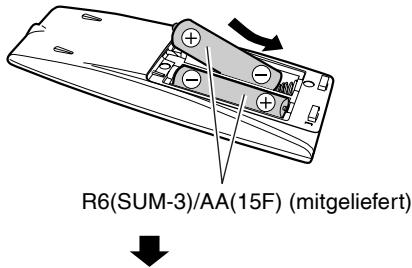

Einsetzen der Batterien

Achten Sie darauf, dass die Polmarkierungen (+ und -) auf den Batterien mit den + und - Markierungen im Batteriefach übereinstimmen.

VORSICHT:

Um Auslaufen oder Explosion einer Batterie zu vermeiden: - Nehmen Sie die Batterien aus der Fernbedienung heraus, wenn Sie die Fernbedienung für längere Zeit nicht benutzen. - Wenn die Batterien ausgetauscht werden müssen, ersetzen Sie stets beide Batterien durch neue. - Verwenden Sie keine verschiedenartigen Batterien zusammen. Richten Sie die Fernbedienung auf den Fernbedienungssensor am Gerätebedienfeld (aus einem Abstand von bis zu 7 m). Wenn Sie die Fernbedienung nur schräg auf das System richten können, verringert sich die oben erwähnte Entfernung entsprechend. - Setzen Sie den Fernbedienungssensor nicht starkem direktem Sonnenlicht oder Kunstlicht aus. - Stellen Sie sicher, dass sich keine Hindernisse zwischen Fernbedienungssensor und Fernbedienung befinden.

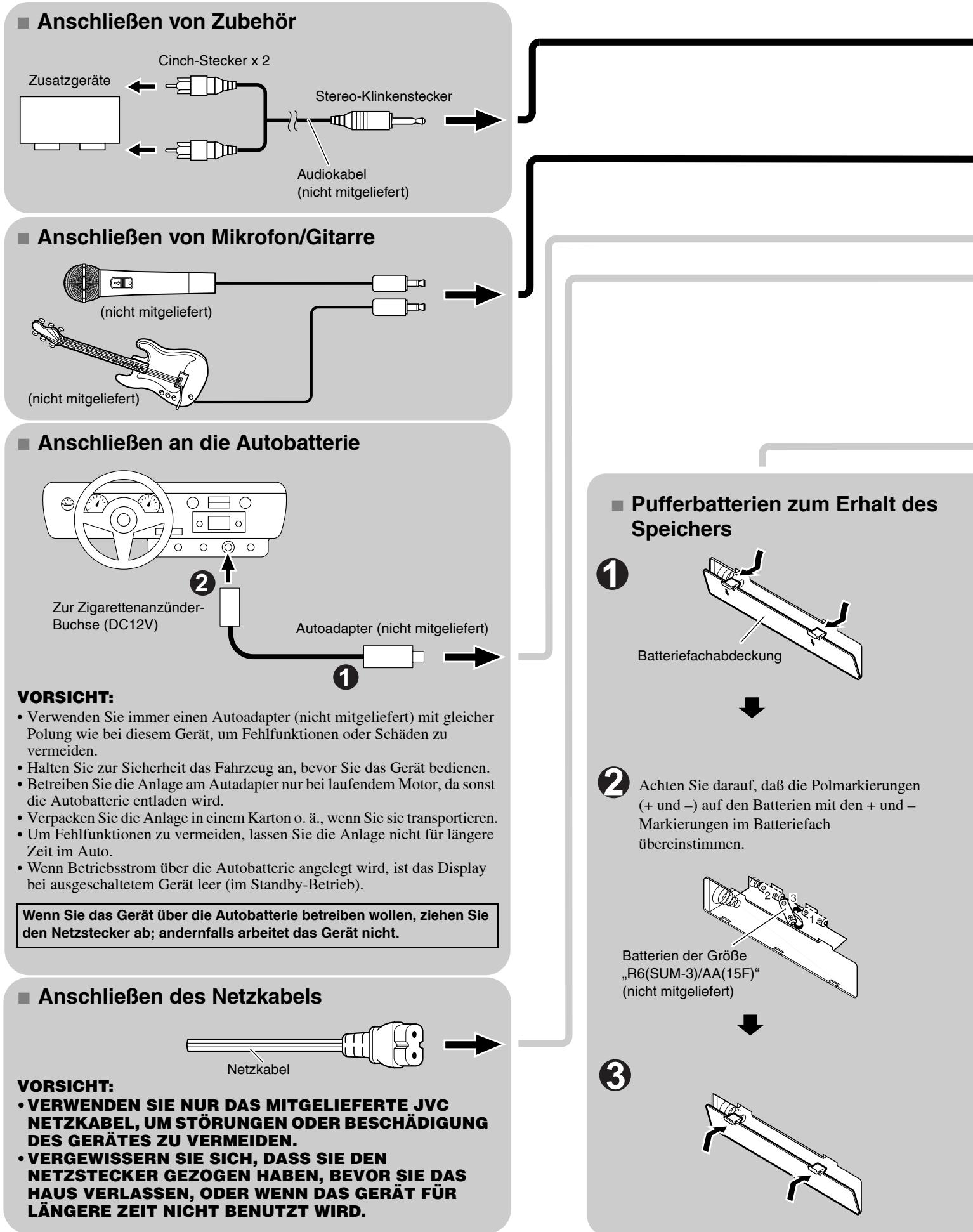

Anschlüsse

VORSICHT: Stellen Sie alle Verbindungen her, bevor Sie die Anlage am Netz anschließen.

Zum Entfernen der Batterien halten Sie zuerst Batterie Nr. 3 fest.

Hinweise:

• Diese Pufferbatterien werden nicht beansprucht, solange das Gerät am Netz angeschlossen ist, die 10 Batterien eingelegt sind, oder eine Autobatterie angeschlossen ist (DC12V). Wenn das Gerät nicht mit Strom versorgt wird, sollen die Pufferbatterien etwa alle 12 Monate aufgeladen bzw. ersetzt werden, damit die Erhaltung des Speicherinhalts gewährleistet ist.
• Bevor Sie die Pufferbatterien austauschen oder zum Aufladen herausnehmen, schließen Sie die Anlage immer am Netz an, damit der Speicher erhalten bleibt.
• Bei einem Stromausfall verschwindet die Zeitanzeige vom Display, damit die Energie der Pufferbatterien nicht unnötig verbraucht wird.

VORSICHT:

Um Auslaufen oder Explosion einer Batterie zu vermeiden:

• Wenn die Batterien ausgetauscht werden müssen, ersetzen Sie stets alle Batterien durch neue bzw. aufgeladene. Schließen Sie vor dem Herausnehmen die Anlage an das Stromnetz an.
• Verwenden Sie niemals eine alte Batterie zusammen mit neuen.
• Verwenden Sie keine verschiedenartigen Batterien zusammen.

Batteriebetrieb

Achten Sie darauf, dass die Polmarkierungen (+ und -) auf den Batterien mit den + und - Markierungen im Batteriefach übereinstimmen.

Batterien der Größe „R20/D (13F)“ (nicht mitgeliefert)

Zum Entfernen der Batterien führen Sie zuerst Batterie Nr. „10“ heraus.

Hinweise:

• Wenn Sie die Anlage am Netz oder an einer Autobatterie (DC12V) betreiben, schaltet die Stromversorgung automatisch von Batterien auf Netzstrom bzw. DC12V Gleichstrom um. Sie sollten dennoch die 10 Batterien herausnehmen, wenn Sie das Gerät am Netz oder an der Autobatterie betreiben (DC12V).
• Wenn die Batterien verbraucht sind, treten die folgenden Symptome auf:
• Spurlagefehler treten bei Disk-Wiedergabe auf.
• Der Klang wird sporadisch bei der Bandwiedergabe verzerrt.
• „DC OFF“ blinkt im Display, und das Gerät schaltet aus. In diesem Fall ersetzen Sie die Batterie.
• Wir empfehlen Ihnen, das Netzkabel anzuschließen, wenn Sie wichtige Aufnahmen machen oder eine CD hören.

VORSICHT:

Um Auslaufen oder Explosion einer Batterie zu vermeiden:

• Nehmen Sie die 10 Batterien aus dem Gerät heraus, wenn Sie es für längere Zeit nicht benutzen.
• Wenn die Batterien ausgetauscht werden müssen, ersetzen Sie stets alle Batterien durch neue bzw. aufgeladene.
• Verwenden Sie keine verschiedenartigen Batterien zusammen.
• Wenn Betriebsstrom über die Batterien angelegt wird, ist das Display bei ausgeschaltetem Gerät leer (im Standby-Betrieb).

Wenn Sie das Gerät über die Batterien betreiben wollen, ziehen Sie den Netzstecker ab; andernfalls arbeitet das Gerät nicht.

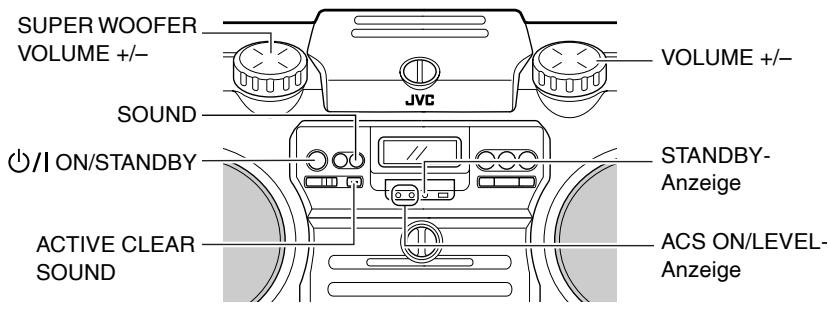

Netzversorgung ein- und ausschalten

Hinweis: Ob die STANDBY-Anzeige und/oder das Display leuchten, hängt von der momentanen Stromversorgung ab, wie folgend gezeigt:

Stromversorgung	STANDBY-Anzeige/Display
Netzspannung	Die STANDBY-Anzeige leuchtet, wenn das Gerät ausgeschelt ist.Die Hintergrundbeleuchting des Displays leuchtet, wenn das Gerät eingeschelt ist.
Betrieb über Batterien oder an der Autobatterie (DC12V)*	Die STANDBY-Anzeige leuchtet nicht.Die Hintergrundbeleuchting des Displays leuchtet nicht.Bei ausgeschaltetem Gerät (im Standby-Betrieb) erscheint keine Anzeige im Display.

• Wenn ca. 4 Minuten keine Tonquelle wiedergegeben wird und keine Bedienung erfolgt, beginnt „DC OFF“ im Display zu blinken, und nach etwa einer Minute schaltet das Gerät automatisch aus (ausgenommen wenn die Quelle FM/AM oder AUX ist, oder wenn das Mikrofon (oder Gitarre) verwendet wird).

Einschalten der Anlage

Drücken Sie die Taste ON/STANDBY.

• Wenn die Anlage per Batterie oder Autobatterie (DC12V) betrieben wird, drücken Sie die Taste ON/STANDBY am Gerät.

Die STANDBY-Anzeige erlischt, falls die Anlage am Netz betrieben wird.

Beim Einschalten befindet sich die Anlage in der Betriebsart, in der sie war, als sie zuletzt ausgeschaltet wurde.

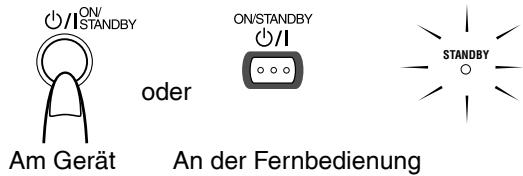

Ausschalten der Anlage

Drücken Sie die Taste / ON/STANDBY erneut.

Die STANDBY-Anzeige leuchtet auf, falls die Anlage am Netz betrieben wird.

• Bei Betrieb mit Netzstrom werden die CLOCK-Anzeige sowie die Uhrzeit ohne Rückbeleuchtung gezeigt.

Solange das Netzkabel an der Steckdose angeschlossen ist, wird auch bei ausgeschaltetem Gerät eine gewisse Leistung verbraucht (sog. Standby-Modus). Um das Gerät ganz auszuschalten, müssen Sie den Netzstecker aus der Netzsteckdose ziehen. Wenn Sie den Netzstecker herausziehen, wird die Uhrzeit auf „0:00“ zurückgesetzt, wenn keine Pufferbatterien eingelegt sind.

Lautstärke einstellen

Sie können die Lautstärke zwischen 0 und 50 einstellen.

Benutzung des Geräts

Drehen Sie den Lautstärkeregler VOLUME + / - am Gerät im Uhrzeigersinn, um die Lautstärke zu erhöhen, und gegen den Uhrzeigersinn, um sie zu verringern.

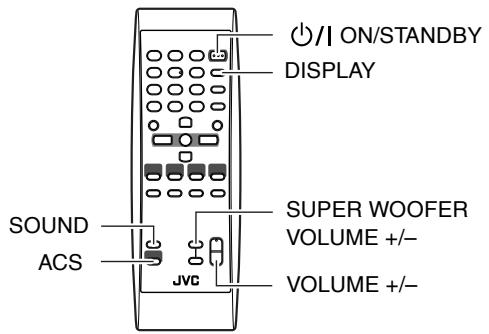

Benutzung der Fernbedienung

Drücken Sie die Taste VOLUME + , um die Lautstärke zu erhöhen, oder die Taste VOLUME - , um sie zu verringern.

Wenn Sie die Tasten VOLUME + oder - gedrückt halten, ändert sich die Lautstärke kontinuierlich.

VORSICHT: Schalten Sie NICHT das Gerät ein und öffnen Sie eine Signalquelle, ohne vorher die Lautstärke (volume) auf Minimum zu stellen, da eine plötzlich einsetzende hohe Lautstärke Ihr Gehör, aber auch die Lautsprecher und/oder die Kopfhörer schädigen kann.

Wenn Sie allein hören möchten

Schließen Sie ein Paar Kopfhörer an die Buchse PHONES an der Rückseite der Anlage an (siehe Seite 6). Aus den Lautsprechern kommt kein Ton.

Vergewissern Sie sich, dass Sie die Lautstärke heruntergedreht haben, bevor Sie die Kopfhörer anschließen oder aufsetzen.

Lautstärke des Super Woofers einstellen

Sie können den Basspegel zwischen BASS 1 (Minimum) und BASS 6 (Maximum) einstellen.

Benutzung des Geräts

Drehen Sie den Regler SUPER WOOFER VOLUME + / - am Gerät im Uhrzeigersinn, um die Bässe anzuheben, und gegen den Uhrzeigersinn, um sie abzusenken.

BASS 6

Benutzung der Fernbedienung

Drücken Sie die Taste SUPER WOOFER VOLUME +, um den Basspegel zu erhöhen, oder die Taste SUPER WOOFER VOLUME -, um ihn zu verringern.

BASS 6

Hinweis: Diese Funktion ist nicht wirksam, wenn Kopfhörer angeschlossen sind.

Aktivieren klaren Sounds

Die Active Clear Sound (ACS)-Schaltung betont die hohen Frequenzen, ohne den Signal/Rausch-Abstand zu verringern. Der Ausgangspegel wird entsprechend dem Eingangspegel gesteuert. Hierdurch wird ein besonders ausgeglichenes Klangbild zwischen hohen und tiefen Frequenzen erzielt.

Drücken Sie die Taste ACS (Active Clear Sound) am Gerät oder an der Fernbedienung zum Ein- oder Ausschalten. In eingeschaltetem Zustand leuchtet die ACS ON-Anzeige in Rot. Die ACS LEVEL-Anzeige blinkt in Grün entsprechend dem Eingangssignalpegel.

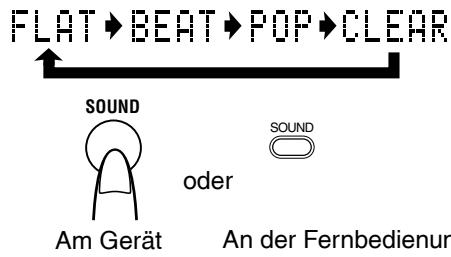

Auswahl der Klangmodi

Die Klangmuster sind abrufbar, um für den jeweiligen Musikstil ein optimales Klangbild zu erzielen.

Zum Klangmuster-Abruf die Taste SOUND drücken.

Wiederholtes Drücken der Taste ändert den Klangmodus wie folgt:

Klangmuster-Abruf:

BEAT: Empfohlen für Rock- und Disco-Musik.

POP: Empfohlen für leichte Unterhaltungsmusik und Gesangstitel.

CLEAR: Empfohlen für ein klares Klangbild mit transparenten Höhen.

FLAT (ohne Klangmuster): Empfohlen für klassische Musik.

Zeit anzeigen

Solange das Gerät eingeschaltet ist, können Sie jederzeit die Uhrzeit anzeigen lassen, wie folgend gezeigt.

Benutzung der Fernbedienung

Drücken Sie die Taste DISPLAY. Mit jedem Druck auf die Taste ändert sich die Anzeige wie folgt:

Aktuelle Signalquelle (z. B. FM103.50 MHz) → (Uhr) → (zurück zum Anfang)

Hinweis: Damit die Uhr läuft, müssen Sie die Uhrzeit vorher eingestellt haben. (Siehe „Einstellen der Uhr“ auf Seite 17).

Sie können UKW- und MW/LW-Sender hören. Sender können von Hand eingestellt, automatisch gesucht oder aus dem Senderspeicher gewählt werden.

■ Bevor Sie Radio hören, ziehen Sie die FM-Teleskopantenne vollständig heraus.

Einen Sender einstellen

1. Drücken Sie die Taste TUNER BAND.

Der Wellenbereich und die zuletzt eingestellte Frequenz werden auf dem Display angezeigt. Mit jedem Druck auf die Taste ändern sich das Frequenzband wie folgt: FM → AM → (zurück zum Anfang)

2. Wählen Sie nach einer der folgenden Methoden einen Sender aus.

• Wenn Sie eine UKW-Stereosendung empfangen, leuchtet die STEREO-Anzeige auf, und Sie können Ton in Stereo hören. Wenn eine UKW-Stereosendung nur schlecht zu empfangen oder gestört ist, drücken Sie die Taste FM MODE auf der Fernbedienung. Die MONO-Anzeige leuchtet auf, und der Ton kommt jetzt nur noch in Mono, aber der Empfang wird verbessert. Wenn Sie einen anderen Sender einstellen, erlischt die MONO-Anzeige, und der Stereoeffekt wird automatisch wieder hergestellt.

Hinweis: MW/LW-Sendungen sind immer nur in Mono.

Manuelle Senderwahl

Drücken Sie wiederholt die Taste |▶ oder ▶, um von einer Frequenz zur nächsten Frequenz weiterzugehen, bis Sie den Sender gefunden haben, der Ihnen gefällt.

ODER

Automatische Senderwahl

Halten Sie ↓↓ oder ▶ länger als eine Sekunde gedrückt. Die Frequenz wechselt automatisch um, bis eine

Senderfrequenz gefunden wird. ODER

Wahl von Festsendern (nur möglich nach dem Speichern von Festsendern)

Wählen Sie den gewünschten Festsender (als „P-XX“ auf dem Display angezeigt) mit der Taste PRESET TUNING oder den Zifferntasten auf der Fernbedienung. Nach einer Sekunde zeigt das Display den Wellenbereich.

(Nach einer Sekunde)

PRESET TUNING-Taste: Mit jedem Druck auf die Taste erhöht sich die Senderspeicher-Nummer.

Zifferntasten:

Zur Auswahl von P-5, drücken Sie 5.

Für Nr. P-15 drücken Sie +10 und dann 5.

Für Speicher Nr. P-20 drücken Sie einmal +10 und dann 10.

Hinweis: Zum Einstellen der Empfangsbindung

Für UKW:

Stellen Sie Länge, Winkel und Richtung der UKW-Teleskopantenne ein, bis der beste Empfang erzielt wird.

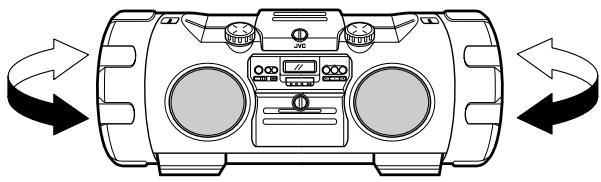

Bei MW/LW:

Richten Sie das Gerät so aus, dass bester Empfang erzielt wird.

Auch die Aufstellung in Fensternähe verbessert den AM-Empfang.

Sender speichern

Sie können bis zu 30 UKW-Sender und bis zu 15 MW/LW-Sender speichern.

Hinweis: Möglicherweise wurden ab Werk Speicherplatznummern mit Testfrequenzen belegt. Dies ist keine Fehlfunktion. Sie können mit einer der untenstehenden Speichermethoden die gewünschten Sender speichern.

Alleiniger Gebrauch der Fernbedienung

Es gibt eine Zeitgrenze für die folgenden Schritte. Wenn die Einstellung aufgehoben wird, bevor Sie fertig sind, beginnen Sie erneut mit Schritt 3.

1. Wählen Sie ein Frequenzband (AM oder FM) mit der Taste TUNER BAND.
2. Drücken Sie die Taste | « oder », um einen Sender einzustellen.
3. Drücken Sie die Taste SET.

Die Festsendernummer beginnt zu blinken.

1. Durch Drücken der Zifferntasten können Sie die gewünschte Festsendernummer wählen.
2. Drücken Sie die Taste SET.

"STORED" erscheint im Display, und der Sender ist gespeichert.

1. Wiederholen Sie die obigen Schritte 1. - 5. für jeden Sender, den Sie unter einer Nummer abspeichern möchten. Um die gespeicherten Sender zu ändern, wiederholen Sie die obigen Schritte zum Überschreiben mit dem neuen Sender.

VORSICHT: Um die voreingestellten Sender vor dem versehentlichen Löschen durch einen Stromausfall o. ä. zu schützen, sollten Sie die Pufferbatterien einsetzen. (Siehe Seite 5 und 6).

Wiedergabe von Disks

Dieses Gerät kann die folgenden Disks abspielen—normale CD, finalisierte CD-R/CD-RW (bespielt im Audio-CD-Format) und CD-R/CD-RW (im MP3-Format).

• Das Gerät ist nicht mit anderen Disks kompatibel, wie DVD, DVD-R und DVD-RW.

Hinweise zu MP3:

• Der Player kann nur Dateien (Titel) mit den Dateierweiterungen „MP3" oder „mp3" erkennen, wobei jede Kombination von Groß- und Kleinbuchstaben möglich ist.
• Wir empfehlen, Material mit einer Samplingrate von 44,1 kHz und Datenübertragungsrate von 128 kbps aufzuzeichnen.

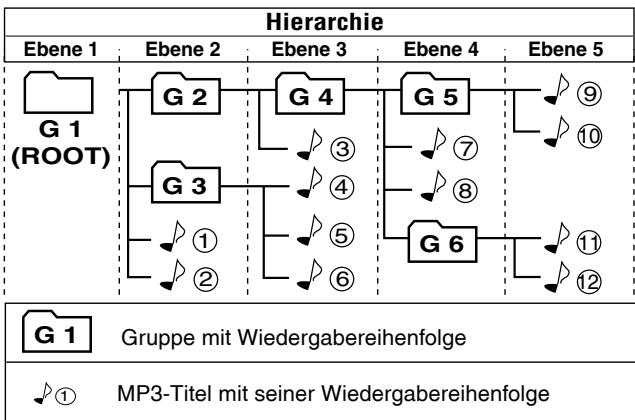

• Sie können Discs mit Titeln im Musik-CD-Format oder MP3-Dateien im ISO-9660-Format abspielen.
• Manche MP3-Titel oder Disks können sich auf diesem Gerät aufgrund ihrer Eigenschaften oder der jeweiligen Aufnahmebedingungen nicht abspielen lassen.
• MP3-Disks erfordern eine längere Auslesezeit als normale Disks.

• Das Gerät erkennt bis zu 999 Titel auf einer Disk (oder weniger, je nach Aufnahmezustand der Disk).

Einlegen einer Disk

1. Drehen Sie den LOCK/RELEASE-Knopf gegen den Uhrzeigersinn, um die Disk-Fachklappe zu öffnen.

1. Setzen Sie eine Disk mit der Beschriftungsseite nach oben weisend ein, wie in der Abbildung gezeigt.
2. Schließen Sie die Disk-Fachklappe und drehen Sie den Knopf in Stellung „LOCK". Zum Entnehmen der Disk öffnen Sie das Disk-Fach im Stopbetrieb.
3. Sie können eine 8 cm CD ohne Adapter einlegen. Falls sich die CD nicht fehlerfrei abtasten lässt (z.B. weil sie verkratzt ist), wird im Display „NO PLAY“ oder „NO DISC“ angezeigt.
4. Sie können eine CD einlegen, während Sie eine andere Signalquelle hören.

Benutzung des Disk-Spielers — Normale Wiedergabe

Eine CD abspielen

1. Legen Sie eine CD ein.

2. Drücken Sie die Taste CD ▶/II.

Der erste Titel der CD wird abgespielt.

Für CDs:

• Bei der Wiedergabe einer MP3-Disk wird der Name (dann ID3-Tag, falls vorhanden) am Anfang eines Stücks gezeigt.
• Wenn keine Disk eingelegt ist, erscheint „NO DISC“ im Display, und das Gerät bleibt im Stoppbetrieb.
• Das Gerät stoppt automatisch, wenn das letzte Stück auf der Disk abgespielt ist.

Um die Wiedergabe der CD zu stoppen, drücken Sie die Taste ■.

Es werden die folgenden Informationen über die CD angezeigt.

Für CDs:

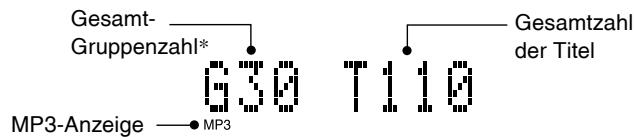

Für MP3-Disks:

• Wenn eine Disk mehr als 99 Gruppen enthält, erscheint „G-“ im Display.

Zum Anhalten der Wiedergabe (Pause) drücken Sie die Taste CD ▶/II. Die Wiedergabezeit blinkt im Display.

Zur Fortsetzung der Wiedergabe drücken Sie die gleiche Taste erneut. Die Wiedergabe wird ab der Pausenstelle fortgesetzt.

Hinweis: Drehen Sie nicht den LOCK/RELEASE-Knopf bei der Wiedergabe.

Überspringen-Wiedergabe

Drücken Sie während der Wiedergabe die Taste |▶ oder ▶l, um den gewünschten Titel zu wählen.

• Drücken Sie einmal die Taste ▶, um zum Anfang des nächsten Titels zu gelangen.
• Drücken Sie die Taste ⏮, um zurück zum Anfang des laufenden Titels zu gelangen. Drücken Sie die gleiche Taste ⏮ zweimal schnell nacheinander, um zum Anfang des vorhergehenden Titels zu springen.

Sie können auch im Stop-Modus mit denselben Tasten einen Titel wählen.

Für CD: Das gewählte Stück und seine Wiedergabezeit werden im Display gezeigt.

Für MP3: Gruppen- und Stücknummern (dann ID3-Tag falls vorhanden) werden im Display gezeigt.

Zum Starten der Wiedergabe drücken Sie die Taste CD ▶/II.

Suchlauf

Wenn Sie bei der Wiedergabe eine der Tasten | oder > gedrückt halten, wird die CD schnell vor- bzw. zurückgespult, so dass Sie schnell eine bestimmte Passage in dem gerade laufenden Titel finden. Während des Suchlaufs hören Sie den Klang in etwa einem Viertel der Lautstärke.

Direkte Wahl eines Titels mit der Fernbedienung

Drücken Sie die Zifferntasten zur direkten Wiedergabe eines Musikstücks.

• Für die direkte Wiedergabe von Titel 5 drücken Sie die Taste 5.
• Für die direkte Wiedergabe von Titel 15 drücken Sie die Taste +10 und dann 5.
• Für die direkte Wiedergabe von Titel 20 drücken Sie die Taste +10 einmal und dann 10.

(Nur für MP3-Disks)

• Für die direkte Wiedergabe von Titel 109 drücken Sie die Taste +100 einmal und dann 9.
• Für die direkte Wiedergabe von Titel 125 drücken Sie die Taste +100, +10, +10 und dann 5.

Zum Wählen einer Gruppe (für MP3-Disk) nur mit Fernbedienung

Während der Wiedergabe einer MP3-Disk drücken Sie die Taste GROUP UP oder GROUP DOWN zum Wählen einer abzuspielenden gewünschten Gruppe.

• Drücken Sie die Taste GROUP UP, um zur nächsten Gruppe zu springen.
• Drücken Sie die Taste GROUP DOWN, um zur vorherigen Gruppe zu springen.

Sie können auch eine Gruppe im Stoppmodus mit den gleichen Tasten wählen.

Zum Abspielen der Gruppe nach der Wahl drücken Sie die Taste CD /II.

Programmierung einer Abspielreihenfolge der Titel

Benutzung der Fernbedienung

• Sie können die Reihenfolge von bis zu 50 Titeln (auch mehrfach gleiche Titel) beliebig programmieren.
• Sie können nur ein Programm erstellen, wenn das Gerät gestoppt ist. Bei der Erstellung eines Programms können Sie nicht eine Gruppennummer zur Wahl eines Stücks festlegen.
• Legen Sie eine CD ein.
• Drücken Sie die Taste CD ►/II.
• Drücken Sie die Taste, um die CD zu stoppen.
• Drücken Sie die Taste PLAY MODE wiederholt, um „PROGRAM“ zu wählen.

Das Gerät schaltet nun in den Programmier-Modus, und die Anzeige PRGM leuchtet auf.

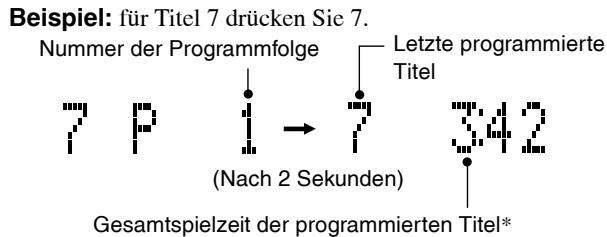

1. Wählen Sie die zu programmierenden Titel mit den Zifferntasten aus.
2. Einzelheiten zur Bedienung siehe „Direkte Wahl eines Titels mit der Fernbedienung“ auf Seite 11.

• Die gesamte Wiedergabezeit erscheint nicht bei der Erstellung eines Programms mit einer MP3-Disk.
• Wiederholen Sie Schritt 5 für alle weiteren Titel, die Sie programmieren möchten.
• Um den zuletzt programmierten Titel zu verwerfen, drücken Sie die Taste CANCEL einmal.
• Drücken Sie die Taste CD ►/II. Das Gerät spielt die Titel in der von Ihnen programmierten Reihenfolge ab.
• Sie können, während die Titel nach Programm ablaufen, zu einem der programmierten Titel springen, indem Sie die Taste oder drücken.

Im Stoppzustand:

Um die Abspielreihenfolge der Titel zu überprüfen, drücken Sie mehrfach die Taste |▶ oder ▶; die programmierten Titel erscheinen nacheinander in der eingegebenen Reihenfolge.

• Zum Hinzufügen eines Stücks am Ende des Programms drücken Sie einfach die Zifferntasten.

Zum Löschen der Stücke im Programm drücken Sie CANCEL wiederholt. Bei jedem Drücken der Taste wird das jeweils letzte Stück gelöscht. Zum Löschen des gesamten Programms halten Sie CANCEL gedrückt, bis „CLEAR!“ im Display erscheint. Durch Ausschalten wird das Programm gelöscht. Zum Beenden des Programmmodus drücken Sie PLAY MODE wiederholt, bis die Stücknummer und gesamte Wiedergabezeit im Display erscheinen.

Bei jedem Drücken der Taste schaltet der Wiedergabemodus wie folgt um:

Normale Wiedergabe → PROGRAM → RANDOM → (zurück zum Anfang)

Hinweis:

(Für CDs) Wenn die Gesamt-Spielzeit der programmierten Stücke 99 Minuten, 59 Sekunden überschreitet, erscheint „- - - - - -“ im Display.

Zufallsauswahl

In diesem Modus werden die Titel in keiner speziellen Reihenfolge abgespielt.

Benutzung der Fernbedienung

1. Legen Sie eine CD ein.
2. Drücken Sie die Taste CD ►/II.
3. Drücken Sie die Taste, um die CD zu stoppen.
4. Drücken Sie die Taste PLAY MODE wiederholt, um „RANDOM“ zu wählen.

Auf dem Display erscheint die Anzeige RANDOM.

1. Drücken Sie die Taste CD ►/II.

Die Titel werden einmal in zufälliger Reihenfolge abgespielt. Um einen Titel während der Wiedergabe zu überspringen, drücken Sie die Taste ►. Sie gelangen zum nächsten Titel der Zufallsauswahl. Drücken Sie die Taste ◄, um zurück zum Anfang des gerade spielenden Titels zu gelangen.

Im Stoppzustand:

Zum Beenden des Zufallsmodus drücken Sie PLAY MODE wiederholt, bis die Stücknummer und gesamte Wiedergabezeit im Display erscheinen.

Bei jedem Drücken der Taste schaltet der Wiedergabemodus wie folgt um:

Normale Wiedergabe → PROGRAM → RANDOM → (zurück zum Anfang)

Wiederholung von Titeln

Sie können eine programmierte Reihenfolge oder einzelne Titel beliebig oft wiederholen.

Benutzung der Fernbedienung

Drücken Sie die Taste REPEAT.

Die Repeat-Anzeige auf dem Display ändert sich mit jedem Druck auf die Taste, wie unten gezeigt.

Der Wiederholmodus bleibt wirksam, auch wenn Sie den Wiedergabemodus umschalten.

Für CDs:

ALL → Stück → aufgehoben → (zurück zum Anfang). ALL: Wiederholt alle Stücke auf der Disk. Stück: Wiederholt das aktuelle Stück.

Für MP3-Disks:

ALL → Gruppe → Stück → aufgehoben → (zurück zum Anfang).

ALL: Wiederholt alle Stücke auf der Disk. Gruppe: Bei Normalwiedergabe werden alle Stücke in einer Gruppe wiederholt. Im Programm- und Zufallswiedergabebetrieb kann Gruppenwiederholung nicht gewählt werden.

Stück: Wiederholt das aktuelle Stück.

Um die Wiederholungsfunktion zu verlassen, drücken Sie die Taste REPEAT, bis die Repeat-Anzeige im Display erlischt.

Mit der automatischen Banderkennung können Sie Kassetten vom Typ I oder II abspielen, ohne irgendwelche Einstellungen zu ändern.

Es wird empfohlen, keine Kassetten mit einer Spieldauer von mehr als 120 Minuten zu verwenden, da deren Aufnahme- und Wiedergabequalität schnell nachlässt. Diese Bänder verursachen außerdem weniger „Bandsalat“ an den Andruck- und Tonrollen.

Normale Wiedergabe

1. Drehen Sie den LOCK/RELEASE-Knopf gegen den Uhrzeigersinn, um den Kassettenhalter zu öffnen.

1. Legen Sie die Kassette so ein, dass die zu spielende Seite nach oben weist.

1. Schieben Sie den Halter sanft und drehen Sie den Knopf in Stellung „LOCK".
2. Drücken Sie die Taste TAPE ◁

Das Band wird in Richtung des Bandrichtungsanzeigers wiedergegeben.

▷ (Wiedergabe vorwärts): Es wird die Seite der Kassette abgespielt, die zu Ihnen weist. ◁ (Wiedergabe rückwärts): Es wird die Seite der Kassette abgespielt, die zum Gerät weist.

1. Wenn Sie die Wiedergaberichtung ändern möchten, drücken Sie noch einmal die TAPE ◁.

Der Richtungsanzeiger zeigt nun in die entgegengesetzte Richtung und die Wiedergaberichtung der Kassette wird gewechselt.

Um die Wiedergabe zu stoppen, drücken Sie die Taste.

Zum Entfernen des Bandes stoppen Sie den Bandlauf und öffnen den Kassettenhalter durch Drehen des LOCK/RELEASE-Knopfes auf Stellung „RELEASE".

Hinweise:

• Drehen Sie nicht den LOCK/RELEASE-Knopf bei der Wiedergabe.
• Wenn kein Band im Deck eingelegt ist, erscheint „NO TAPE“ im Display.

Zum Vorspulen/Rückspulen eines Bandes

Drücken Sie die Taste ▷▷ oder ▷◁, um das Band schnell umzuspulen. - Das Kassettendeck stoppt automatisch, wenn die Kassette bis zum Ende gespult ist.

Umkehrmodus

Sie können das Kassettendeck so einstellen, dass nur eine Seite gespielt wird, beide Seiten nacheinander oder beide Seiten kontinuierlich.

Benutzung der Fernbedienung: Drücken Sie die Taste REVERSE MODE.

Die Reverse-Mode-Anzeige wechselt mit jedem Druck auf die Taste, wie unten gezeigt.

← → ← → ← → () → () → (zurück zum Anfang) : Das Kassettendeck stoppt automatisch, wenn eine Seite der Kassette am Ende angelangt ist. ← : Das Kassettendeck stoppt automatisch, wenn die Wiedergabe in Reverse-Richtung () beendet ist. (↔) : Das Kassettendeck spielt beide Seiten weiter, bis die Taste ■ gedrückt wird.

Was Sie vor Beginn der Aufnahme wissen sollten

■ Wenn Sie auf beiden Bandseiten aufnehmen wollen, können Sie den Reverse-Modus auf → ...) stellen. Die Aufnahme wird automatisch nach dem Bespielen in entgegengesetzter Richtung ( ) beendet. Stellen Sie deshalb sicher, dass die Bandrichtung auf vorwärts ( ) gestellt ist, wenn Sie mit eingeschaltetem Umkehrmodus aufnehmen. Der Aufnahmepegel, d.h. die Lautstärke, mit der die neue Kassette aufgenommen wird, wird automatisch ausgesteuert und nicht durch die VOLUME-Einstellung an der Anlage beeinflusst. Auch die Einstellung der Klangeffekte beeinflusst die Aussteuerung nicht. Sie können also Lautstärke und Klang des gerade gehörten Stückes nach Belieben einstellen, ohne dadurch die Aussteuerung zu beeinflussen. Zwei kleine Kunststoffzungen auf der Rückseite der Kassette, eine für Seite A und die andere für Seite B, können herausgebrochen werden, um ein versehentliches Löschen oder Bespielen der Kassette zu verhindern. ■ Bevor Sie eine Kassette bespielen können, bei der die Kunststoffzungen herausgebrochen sind, müssen Sie die Öffnungen der Kassette mit Klebeband schließen. Benutzen Sie jedoch eine Kassette vom Typ II, * dürfen Sie nur einen Teil der Öffnungen verschließen, siehe Abbildung, da der andere Teil der Öffnungen zur Erkennung des Bandtyps gebraucht wird.

Es können Kassetten vom Typ I und Typ II bespielt werden.

Hinweis:

Zu Beginn und Ende des Kassettenbandes gibt es ein Vorlaufband, das nicht bespielt werden kann. Sie müssen vor der Aufnahme zuerst das Vorlaufband vorspulen, um sicherzustellen, dass das Original von Anfang an aufgenommen wird.

VORSICHT: Falls eine Aufnahme, die Sie gemacht haben, zu stark rauscht oder knistert, kann es sein, dass die Anlage zu dicht an einem Fernseher stand, der während der Aufnahme eingeschaltet war. Schalten Sie in diesem Fall entweder den Fernseher aus, oder vergrößern Sie den Abstand zwischen Anlage und Fernseher.

Normale Aufnahme

Sie können jede Signalquelle auf Band aufzeichnen: Die Signalquellen sind CD, Tuner, externe Geräte, Mikrophon und Gitarre. Die Signale von Mikrophon und Gitarre können mit Signalen beliebiger anderer Quellen gemischt werden.

1. Legen Sie eine leere oder zu löschende Kassette ins Kassettendeck ein.

Achten Sie darauf, dass die Bandrichtungsanzeige und die erforderliche Laufrichtung der Kassette wie folgt sind:

[Vorwärts- und Reverse-Aufnahme]

Bandrichtungsanzeige	Ausrüstung der Kassette beim Einlagen
(Vorwärts)
* Die Aufnahme erfolgt auf der Ihnen zugewandten Seite.	(Vorderansicht)
(Rückwärts)
* Die Aufnahme erfolgt auf der Ihnen abgewandten Seite.	(Vorderansicht)

• Wenn die Bandrichtungsanzeige ◁ (rückwärts) leuchtet, drücken Sie die Taste TAPE ◁, um die Laufrichtung zu ändern. (Da hierdurch die Wiedergabe gestartet wird, müssen Sie die Taste drücken. Drücken Sie dann die Taste ◁, um das Band ganz zurückzuspulen. Gegebenenfalls müssen Sie die Kassette von Hand so „vorspulen“, dass das Vorlaufband bereits ein Stück aufgewickelt ist).
• Wenn die eingelegte Kassette nicht ganz zurückgespult ist, drücken Sie zum Zurückspulen die Taste ▷. Gegebenenfalls müssen Sie die Kassette von Hand so „vorspulen“, dass das Vorlaufband bereits ein Stück aufgewickelt ist.

2. Falls Sie beide Seiten der Kassette bespielen möchten, drücken Sie die Taste REVERSE MODE auf der Fernbedienung, um den Reverse-Modus einzuschalten.

Drücken Sie die Taste solange, bis die Anzeige „aufleuchtet.

3. Bereiten Sie die Tonquelle vor, indem Sie z. B. einen Radiosender einstellen oder ein zusätzlich angeschlossenes Wiedergabegerät einschalten.

Hinweis: Für Disk-Aufnahme siehe „Disk-Direktaufnahme“ wie auf Seite 15 beschrieben.

4. Drücken Sie die Taste ONE TOUCH REC auf dem Gerät.

Die REC-Anzeige leuchtet auf und die Anlage beginnt aufzunehmen. - Wenn die Löschschutzlasche der eingelegten Kassette gegen versehentliches Löschen herausgebrochen ist, beginnt die Aufnahme nicht.

Tipps: Wenn Sie auf beiden Bandseiten aufnehmen sollen, starten Sie die Aufnahme aus der Vorwärtsrichtung.

Um die Aufnahme an einem beliebigen Punkt zu beenden, drücken Sie die Taste.

Einen AM-Sender auf Kassette aufnehmen

Bei der Aufnahme eines AM-Senders kann es vorkommen, dass auf der Kassettenaufnahme Schläge zu hören sind, die in der Radiosendung nicht zu hören waren. Wenn dies passiert, drücken Sie die Taste BEAT CUT auf der Fernbedienung, um diese Schläge zu eliminieren.

1. Stellen Sie den AM-Sender ein und beginnen Sie mit der Aufnahme.
2. Drücken Sie die Taste BEAT CUT, um die Schläge zu eliminieren.

Mit jedem Druck auf die Taste erscheint im Display nacheinander die Anzeige:

B.CUT-1 → B.CUT-2 → B.CUT-3 → B.CUT-4 → (zurück zum Anfang)

Disk-Direktaufnahme

Der Inhalt der CD wird vollständig auf Band überspielt, und zwar in der gleichen Reihenfolge wie auf der CD, oder in der von Ihnen programmierten Reihenfolge.

1. Legen Sie eine leere oder zu löschende Kassette ins Kassettendeck ein.

Achten Sie darauf, dass die Bandrichtungsanzeige und die erforderliche Laufrichtung der Kassette wie folgt sind:

[Aufnahme in Vorwärtsrichtung]

Bandrichtungsanzeige	Ausrüstung der Kassette beim Einlagen
(Vorwärts) * Die Aufnahme erfolgt auf der Ihnen zugewandten Seite.	(Vorderansicht)

2. Falls Sie beide Seiten der Kassette bespielen möchten, drücken Sie die Taste REVERSE MODE auf der Fernbedienung, um den Reverse-Modus einzuschalten.

Drücken Sie die Taste so lange, bis die Anzeige „ aufleuchtet.

3. Legen Sie eine CD ein.

4. Drücken Sie die Taste CD ►/II.

5. Drücken Sie die Taste ■

• Falls Sie nur bestimmte Titel aufnehmen möchten, programmieren Sie zuerst die Titelfolge. Sie können während der Programmierung die Gesamtspieldauer der gewählten Titel auf dem Display verfolgen. (Siehe Seite 12).

6. Wählen Sie, ob zwischen den zur Aufnahme ausgewählten Titeln Pausen eingelegt werden sollen.

• Wenn Sie nichts eingeben, werden Aufnahmepausen von etwa 4 Sekunden zwischen die einzelnen aufzunehmenden Titel gelegt.
• Wenn Sie keine Pausen zwischen Stücken möchten, drücken Sie CD▶/■ zweimal, um auf Pause zu schalten – nur bei CDs möglich.

7. Drücken Sie die Taste ONE TOUCH REC auf dem Gerät.

Die REC-Anzeige leuchtet auf und die Anlage beginnt aufzunehmen. – Wenn das Bandende in Vorwärtsrichtung (▷) in der Mitte eines Songs erreicht wird, startet die Aufnahme in Reverse-Richtung (◁) vom Anfang dieses Stücks (oder des vorherigen Stücks). Siehe Zeichnung unten.

Beispiel: Fall 1

[Aufnahmerichtung ▷ (vorwärts)]

Bandende

• Die Aufnahme auf Reverse-Section (▲) beginnt mit dem Anfang von Titel 2.

Beispiel: Fall 2

[Aufnahmerichtung ▷ (vorwärts)]

Bandende

• Die Aufnahme auf Reverse-Section (▲) beginnt mit dem Anfang von Titel 1.
• Nachdem der CD-Player die CD oder alle vorprogrammierten Titel abgespielt hat, stoppt die Kassette automatisch.
• Die Aufnahme stoppt auch, wenn das Ende der Reverse-Section (▲) erreicht ist (auch wenn die Disk-Wiedergabe noch nicht beendet ist).

Um die Aufnahme an einem beliebigen Punkt zu beenden, drücken Sie die Taste. Das Band stoppt nach vier Sekunden.

Hinweis:

Wenn Sie während einer CD-Direkt-Überspielung den SLEEP-Timer einstellen, stellen Sie die Zeit so weit voraus ein, dass die CD bis zu Ende spielen kann. Andernfalls wird der Strom abgeschaltet, bevor die Aufnahme beendet ist.

Einzeltitel-Aufnahme

Sie können den aktuell spielenden Titel aufnehmen.

1. Legen Sie eine leere oder zu löschende Kassette ins Kassettendeck ein.
2. Spielen Sie den Titel auf der CD, den Sie aufnehmen möchten.
3. Drücken Sie die Taste ONE TOUCH REC auf dem Gerät.

Der CD-Player springt zum Anfang dieses Titels zurück und der Titel wird von Anfang an auf Band aufgenommen. Nach der Aufnahme stoppen der CD-Player und das Kassettendeck automatisch.

Anschluss externer Geräte

Sie können externe Geräte anschließen und davon wiedergeben. - Vergewissern Sie sich zuerst, dass das zusätzliche Abspielgerät korrekt an die Anlage angeschlossen ist. (Siehe Seite 5.)

1. Stellen Sie die Lautstärke auf Minimum.
2. Drücken Sie die Taste AUX.

Im Display erscheint „AUX".

• Um externe Geräte zu hören, starten Sie dort die Wiedergabe.
• Stellen Sie die Lautstärke auf den gewünschten Pegel ein.
• Stellen Sie die Klangeffekte nach Belieben ein. Stellen Sie die Lautstärke des Super Woofer ein, um die Basswiedergabe zu verstärken.

Hinweis: Zur Bedienung der externen Geräte lesen Sie bitte die zugehörigen Anleitungen.

Anschluss von Mikrofon und Gitarre

Mikrofon-/Gitarrenmischung

Bei Verwendung eines Mikrofons oder einer Gitarre (nicht mitgeliefert) können Sie dessen/deren Klang mit einem Quellklang mischen.

1. Stellen Sie sicher, dass der MIC/GUITAR LEVEL-Regler am Gerät richtig eingestellt ist.
2. Bei Verwendung eines Mikrofons stellen Sie sicher, dass der Knopf eingedrückt ist (■).
3. Bei Verwendung einer Gitarre stellen Sie sicher, dass der Knopf ausgerastet ist (■).
4. Stellen Sie den MIC/GUITAR LEVEL-Regler auf MIN, indem Sie ihn ganz gegen den Uhrzeigersinn drehen.
5. Schließen Sie ein Mikrofon oder eine Gitarre an die Buchse MIC/GUITAR INPUT hinten am Gerät an.
6. Starten Sie eine Quelle: Disk, Band, Tuner oder anderes Gerät.
7. Stellen Sie den VOLUME + / - Regler und den MIC/GUITAR LEVEL-Regler bei Mikrofonaufnahme oder Gitarrenspiel ein.

VORSICHT: Schließen Sie keine Bassgitarre an die MIC/GUITAR INPUT-Buchse an; dadurch könnte die Anlage beschädigt werden.

Mischen von Mikrofonaufnahme oder Gitarre auf Band

1. Führen Sie die obigen Schritte 1. - 5. durch.
2. Für die Aufnahme folgen Sie den Schritten unter „Normale Aufnahme“. (Siehe Seite 14.)

Hinweis: Wenn ein „Heulen“ auftritt (Rückkopplung), achten Sie darauf, das Mikrofon weiter vom Gerät zu entfernen bzw. abzuwenden.

Mit den Timern können Sie Wiedergabe- und Aufnahmefunktionen automatisch steuern.

Einstellen der Uhr

Beim ersten Anlegen des Betriebsstroms blinken die CLOCK-Anzeige und „0:00" im Display. Stellen Sie die Uhrzeit ein.

Hinweis:

Damit die Timer richtig funktionieren, muss die Uhr korrekt eingestellt sein.

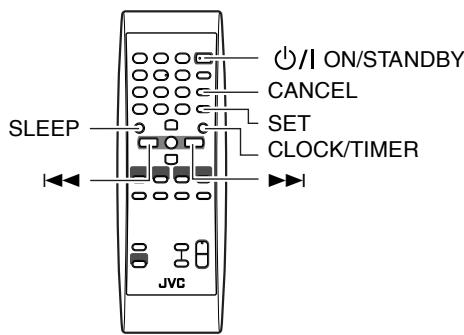

Alleiniger Gebrauch der Fernbedienung

1. Drücken Sie die Taste / ON/STANDBY.
2. Drücken Sie die Taste CLOCK/TIMER wiederholt, bis die CLOCK-Anzeige aufleuchtet.

Die Stundenstelle blinkt im Display.

1. Drücken Sie die Taste oder , um die Stunde zu wählen.

Wenn Sie die Taste gedrückt halten, schaltet die Stundenstelle kontinuierlich weiter.

1. Drücken Sie die Taste SET, um die Stunde einzustellen.

Die Minutenstellen beginnen im Display zu blinken.

1. Drücken Sie die Taste oder , um die Minute zu wählen. Wenn Sie die Taste gedrückt halten, schaltet die Minutenstelle kontinuierlich weiter.
2. Drücken Sie die Taste SET, um die Uhreinstellung zu beenden.

VORSICHT: Wenn die Pufferbatterien für den Erhalt des Speichers leer sind oder nicht eingesetzt wurden, und vor dem Einschalten ein Stromausfall aufgetreten oder das Netzkabel nicht angeschlossen war, blinkt die Anzeige CLOCK auf dem Display. In diesem Fall müssen Sie die aktuelle Uhrzeit erneut einstellen.

Einstellen des Sleep-Timers

Benutzen Sie den Sleep-Timer, wenn Sie möchten, dass sich das Gerät nach einigen Minuten wieder ausschalten soll. Bei entsprechender Einstellung dieses Timers können Sie bei Musik einschlafen und sicher sein, dass sich das Gerät zur vorgegebenen Zeit ausschaltet und nicht die ganze Nacht spielt.

Sie können den Sleep-Timer nur bei eingeschaltetem Gerät einstellen.

Alleiniger Gebrauch der Fernbedienung

1. Drücken Sie die Taste SLEEP.

Auf dem Display erscheint die Anzeige SLEEP.

1. Geben Sie die Zeitdauer ein, die die Anlage weiterlaufen soll, bevor sie ausgeschaltet wird.
2. Mit jedem Druck auf die SLEEP-Taste wird die Zahl der im Display angezeigten Minuten in folgender Reihenfolge erhöht:

10 → 20 → 30 → 60 → 90 → 120 → OFF → (zurück zum Anfang)

Nach dem Einstellen der Minutenzahl für den Sleep-Timer hört die Anzeige auf zu blinken und erlischt.

Das Gerät ist jetzt darauf eingestellt, nach der von Ihnen gewählten Anzahl von Minuten abzuschalten.

Ablesen der Sleep-Zeit:

Wenn Sie die SLEEP-Taste drücken, werden im Display die verbleibenden Minuten angezeigt, die die Anlage noch spielt. Warten Sie, bis das Display zur ursprünglichen Anzeige zurückkehrt.

Um die Einstellung des Sleep-Timers abzubrechen:

Drücken Sie die Taste SLEEP wiederholt, um „OFF“ zu wählen. Auch beim Ausschalten der Anlage wird die Einstellung des Sleep-Timers gelöscht.

Einstellen des DAILY-Timers

Wenn der Timer eingestellt ist, wird er täglich zur gleichen Zeit aktiviert, bis der Timer ausgeschaltet wird. Der Aufnahme-Timer arbeitet nur einmal.

• Während der Timer eingestellt wird, leuchtet die Timer-Anzeige (♂) auf.
• Wenn der Timer eingestellt ist, leuchtet die Timer-Anzeige (Ⓞ) auch auf, wenn Strom über die Netzsteckdose anliegt.
• Während der Timer arbeitet, blinkt die Timer-Anzeige (Ø).

Alleiniger Gebrauch der Fernbedienung

1. Drücken Sie die Taste O/I ON/STANDBY.

2. Drücken Sie die Taste CLOCK/TIMER.

"TIMER ON?" erscheint. - Drücken Sie SET, um die vorher vorgenommene Timereinstellung zu aktivieren. - Drücken Sie die Taste CANCEL, um den Timer aufzuheben. - Gehen Sie zum nächsten Schritt weiter, um den Timer zurückzusetzen (oder zum ersten Mal einzustellen).

3. Drücken Sie die Taste CLOCK/TIMER erneut, so dass die Anzeige (C) und die Anzeige ON aufleuchten.

Die Stundenstelle der aktuellen ON-Zeit blinkt im Display.

4. Stellen Sie die gewünschte Einsatzzeit ein.

(1) Drücken Sie die Taste ▶▶ oder ▶, um die Stunde zu wählen, und drücken Sie dann SET. (2) Drücken Sie die Taste ▶▶ oder ▶, um die Minute zu wählen, und drücken Sie dann SET. Die OFF-Anzeige leuchtet auf.

• Bei jedem Gedrückthalten der Taste schaltet die Zeit schnell um.
• Wenn Sie die Einschaltzeit ändern möchten, drücken Sie die Taste CANCEL.

5. Einstellen der Ausschaltzeit (Beispiel: 1:30).

(1) Drücken Sie die Taste ▶▶ oder ▶, um die Stunde zu wählen, und drücken Sie dann SET. (2) Drücken Sie die Taste ▶▶ oder ↓▶, um die Minute zu wählen, und drücken Sie dann SET.

• Bei jedem Gedrückthalten der Taste schaltet die Zeit schnell um.
• Wenn Sie die Einschaltzeit ändern möchten, drücken Sie die Taste CANCEL.

6. Drücken Sie die Taste ▶ oder ◀, um die gewünschte Musikquelle zu wählen, und drücken Sie dann SET.

Bei jedem Drücken der Taste schaltet das Display wie folgt um:

TUNER → TU → TAPE → CD → TAPE → (zurück zum Anfang)

Wenn Sie TU → TAPE wählen:

• Erscheint die Anzeige REC im Display.
• Wird der Timer ausgeschaltet, nachdem die Aufzeichnung der Radiosendung abgeschlossen ist.

7. Drücken Sie die Taste ▶ oder ◀, um den Lautstärkepegel zu wählen, und drücken Sie dann SET.

Es wird die aktuelle Lautstärkeeinstellung verwendet. 0 bis 50: Wenn der Timer die Anlage einschaltet, wird die Lautstärke automatisch auf die eingestellte Position geregelt.

• Die aktuelle Timer-Einstellung erscheint zur Bestätigung.

8. Bevor Sie die Anlage ausschalten, bereiten Sie die in Schritt 6 gewählte Signalquelle vor.

TUNER: Stellen Sie den gewünschten Sender ein. TAPE: Der zuletzt abgestimmte Sender wird aufgenommen. Setzen Sie ein Cassettenband zur Aufnahme des Senders ein. CD: Legen Sie eine CD ein. TAPE: Legen Sie eine Kassette ein.

9. Drücken Sie O/I ON/STANDBY, um das Gerät auszuschalten.

• Wenn der Timer die Anlage einschaltet, erhöht sich die Lautstärke langsam von 0 (Null) bis zu dem Wert, den Sie in Schritt 7 eingestellt hatten.

Wenn die Lautstärke aber auf "-" gestellt ist, wird der Lautstärkepegel direkt auf den letzten Pegel eingestellt.

Für den Abbruch der Operation drücken Sie die Taste CLOCK/TIMER, bis im Display die vorherige Anzeige erscheint.

Zum Aufheben des Timers drücken Sie die Taste CLOCK/TIMER einmal, und drücken dann CANCEL ("TIMER OFF" erscheint nur, wenn der Strom eingeschaltet ist).

Zum Neuaktivieren (oder Bestätigen) des aufgehobenen Timers drücken Sie die Taste CLOCK/TIMER einmal, und dann SET. (Die aktuelle Timer-Einstellung erscheint zur Bestätigung.)

Hinweise:

• Der Timer kann nicht eingestellt werden, wenn Einsatzzeit und Ausschaltzeit gleich sind.
• Der Timer arbeitet nicht, wenn das Gerät nicht im Standby-Betrieb ist (das Gerät muss mindestens eine Minute vor Erreichen der Einschaltzeit auf Standby-Betrieb gestellt sein).

VORSICHT: Wenn die Pufferbatterien für den Erhalt des Speichers leer sind oder nicht eingesetzt wurden, und ein Stromausfall auftritt oder das Netzkabel herausgezogen wird, werden die Timer-Einstellungen gelöscht. Falls dies passiert, stellen Sie die aktuelle Uhrzeit ein und wiederholen dann die Einstellung des Timers.

Behandeln Sie Ihre CDs vorsichtig, um einen langen Betrieb zu gewährleisten.

CDs

• Es können nur CDs verwendet werden, die dieses Symbol tragen. Wenn Sie CDs von besonderer Form spielen (herzförmige, achteckige, etc.), kann das Gerät Schaden nehmen.

• Nehmen Sie die CD aus dem Fach heraus, indem Sie sie am Rand anfassen und gleichzeitig auf den Mittelpunkt im CD-Fach drücken.
• Berühren Sie nicht die glänzende Seite der CD und verbiegen Sie die CD nicht.
• Legen Sie die CD nach Gebrauch wieder in die CD-Box, um Verformung vorzubeugen.
• Achten Sie beim Zurücklegen der CD in die Box darauf, dass sie nicht verkratzt.
• Halten Sie die CD fern von direkter Sonneneinstrahlung, extremen Temperaturen und Feuchtigkeit.
• Eine verschmutzte CD wird u.U. nicht richtig abgespielt. Wenn eine CD schmutzig wird, wischen Sie sie mit einem weichen Lappen in gerader Linie von der Mitte zum Rand ab.

VORSICHT: Benutzen Sie keine Reinigungsmittel (z.B. herkömmlichen Schallplattenreiniger, Sprühreiniger, Benzin, etc.), um eine CD zu reinigen.

Allgemeine Hinweise

Im Allgemeinen haben Sie die beste Wiedergabequalität, wenn Sie Ihre Kassetten, CDs und den Mechanismus sauber halten.

• Legen Sie Ihre CDs stets in ihre Boxen zurück und bewahren Sie diese in einem geschlossenen Schrank oder in einem Regal auf.
• Halten Sie das CD-Fach stets geschlossen, wenn es nicht benutzt wird.

Reinigen der Linse

Wenn die Linse im CD-Fach verschmutzt ist, verschlechtert sich die Tonqualität, z.B. durch Aussetzer. Öffnen Sie das CD-Fach und reinigen Sie die Linse wie in der Abbildung gezeigt. - Benutzen Sie einen Blaspinsel (erhältlich in Fotoläden), um den Staub von der Linse zu blasen.

• Falls sich Fingerabdrücke etc. auf der Linse befinden, wischen Sie diese vorsichtig mit einem Wattestäbchen ab.

Kondensierende Feuchtigkeit

Feuchtigkeit kann in folgenden Fällen auf der Linse im Inneren des Gerätes kondensieren:

• Nach dem Einsatz der Heizung im Raum. In einem feuchten Raum.
• Wenn das Gerät direkt aus der Kälte in einen warmen Raum gebracht wird.

Wenn dies passiert, können Störungen auftreten. Lassen Sie in diesem Fall das Gerät einige Stunden lang eingeschaltet, bis die Feuchtigkeit verdunstet ist, ziehen Sie dann den Netzstecker aus der Steckdose und stecken Sie ihn wieder hinein.

Kassetten

• Wenn das Band zu lose ist, kann es plötzlich gegehnt, durchgerissen oder geschritten werden oder es verfängt sich im Kassettenmechanismus. Wickeln Sie das Band straff, indem Sie einen Bleistift in eine der Bandrollen stecken und drehen.
• Vermeiden Sie jede Berührung der Bandoberfläche.

Lagern Sie Ihre Kassetten nicht:

• An verschmutzten Plätzen
• Unter direkter Sonneneinstrahlung oder Hitzeeinwirkung
• An einem feuchten Platz
• Auf einem Fernseher oder Lautsprecher
• In der Nähe eines Magneten

Kassettendeck

• Falls die Tonköpfe, Tonrollen oder Andrückrollen des Kassettendecks schmutzig werden, kann Folgendes passieren: - Verlust der Tonqualität
• Tonaussetzer
• Abfallen der Lautstärke
• Unvollständige Lösung
• Schwierigkeiten bei der Aufnahme
• Reinigen Sie die Tonköpfe, Tonrollen und Andrückrollen mit einem in Alkohol getränkten Wattestäbchen.

• Falls die Tonköpfe magnetisiert werden, erhöht sich der Rauschpegel, oder die hohen Frequenzen werden schwächer aufgenommen und wiedergegeben.
• Um die Tonköpfe zu entmagnetisieren, schalten Sie das Gerät aus und benutzen Sie einen Tonkopf-Entmagnetisierer (erhältlich in Elektronik- und Schallplattenläden).

Störungssuche

• Falls Sie mit Ihrer Anlage ein Problem haben, versuchen Sie erst anhand der folgenden Ende das Problem selbst zu lösen, bevor Sie einen Reparaturdienst rufen.
• Falls Sie das Problem mit den hier angegebenen Maßnahmen nicht selbst lösen können oder falls Ihre Anlage beschädigt ist, wenden Sie sich an einen Fachmann, z.B. Ihren Händler.

Symptom	Mögliche Ursache	Maßnahme
Die Stromversorgung{lösst sich nicht einschalten.	Das Netzkabel ist nicht an eine Netzsteckdose angeschlossen.	Stecken Sie den Stecker in die Steckdose.
Kein Ton.	Die Anschlüsse sind falsch oder lose. Die Kopfhörer sind angeschlossen. MP3-Disk ist mit „packet writing“ bespielt.	Alle Anschlüsse prüfen und korrigieren.(Siehe Seite 5.)Ziehen Sie den Kopfhörerstecker hereaus.Sie kann nicht wiedergegeben werden.Ersetzen Sie die Disk.
Schlechter UKW-Empfang.	Die UKW-Teleskopantenne ist nicht richtig ausgezogen und positioniert.	UKW-Teleskopantenne vollständigherausziehen und so austrichten, daß derEmpfang optimal ist.
Die Titel hat Aussetzer.	Die CD ist schmutzig oder verkratzt.	Die CD reinigen oder ersetzen.
Die CDspiel nicht ab ( „NO PLAY“ oder „NO DISC“ erscheint).	Die CD wurde falsch herum eingelegt.Die CD ist schmutzig oder verkratzt.	Die CD mit der beschrifteten Seite nachoben einlagen.Wechseln Sie die CD.
Spezifische Dateien auf einer MP3-Diskwerden nicht abgespiel.	Andere Titel als MP3 sind auf der Diskenthalten.	These konnen nicht abgespielt werden.
Aufnahme Funktioniert nicht.	Die Kunststoffzungen zur Aufnahmesperresind entfernt.	Die Öffnungen an der Rückseite derKassette mit Klebeband schreiben.
Die Fernbedienung Funktioniert nicht.	Zwischen Fernbedienung undInfrarotempfänger am Gerät liegt einHindernis.Die Batterien sind leer.	Das Hindernis entfernen.Die Batterien ersetzen.
Die Bedienungselemente faktionierendenicht.	Der eingebaute Mikroprozessor wurde durch externelelektrische Interferenz gestört.	Ziehen Sie den Netzstecker des Gerätes,und stecken Sieihn dann wieder hincein.
Das Kassettenfach kann nicht geöffnetwerden.	Während des Abspielens einer Kassettewurde der Netzstecker gezogen.	Stecken Sie den Netzstecker wieder hincein unddrücken Sie die Taste()/ON/STANDBY.
Anzeigen und das Display leuchten nichtim Standby-Betrieb auf.	Batterien oder Gleichstromversorgungwerden zur Betriebsstromversorgung verwendet.

Technische Daten

Verstärker

Ausgangsleistung

(Max.)

20W (10W + 10W) an 4Ω (Breitband),

40W (20W + 20W) an 4Ω ,60Hz (Woofer)

(10% Klirr)

10W(5W + 5W) an 4Ω (Breitband),

30W (15W + 15W) an 4Ω ,60Hz (Woofer)

Eingangsempfindlichkeit/Impedanz (1 kHz)

AUX IN 300mV / 47kΩ

MIC/GUITAR INPUT: Schaltbar

MIC

200Ω -2kΩ 6,3 mm Durchm.)

GUITAR

100kΩ - 1MΩ (6,3 mm Durchm.)

Ausgangsimpedanz/Impedanz (1 kHz)

Kopfhorer

16Ω - 1kΩ

0 - 12mW / Ausgangskanal an 32Ω

Kassettendeck

Frequenzgang

Typ II (High-Position)

60Hz - 14kHz

Gleichlaufschwankungen

0,15% (WRMS)

CD-Spieler

Dynamikumfang

90 dB

Signal-Rauschabstand

95 dB

Gleichlaufschwankungen

nicht meßbar

Tuner

UKW-Tuner

Frequenzbereich 87,50 MHz - 108,00 MHz

MW/LW-Tuner

Frequenzbereich (MW) 522 - 1629 kHz

(LW) 144 - 288 kHz

Antenne

UKW-Teleskopantenne

Ferritkern-Antenne für MW/LW

Lautsprecher

Gesamter Frequenzbereich

8 cm × 2,4 Ω

Super Woofer

16 cm × 2,4 Ω

Allgemeine Daten

Abmessungen

690mm× 239mm× 296mm (B/H/T)

Gewicht

9,5 kg (ohne Batterien)

10,6 kg (mit Batterien)

Leistungsmerkmale

Netzstrom

AC 230 V ~, 50 Hz

DC 15 V (R20/D (13F) Batterien (10))

Extern DC 12 V (Autobatterie über optionalen

Autoadapter)

Leistungsaufnahme

43 W (eingeschaltet)

1,6 W (im Standby-Modus)

Design und technische Daten können sich ohne Ankündigung ändern.
