Produkttyp	Mini-Hi-Fi-Anlage
Marke	JVC
Modell	UX-H100E
Abmessungen (Hauptgerät)	144 x 255 x 277 mm
Gewicht (Hauptgerät)	2,9 kg
Abmessungen der Lautsprecher	130 x 257 x 151 mm
Gewicht der Lautsprecher	je 1,5 kg
Stromversorgung	230 V, 50 Hz
Stromverbrauch	38 W (Betrieb), 2 W (Bereitschaft)
Ausgangsleistung	10 W pro Kanal (RMS, 6 Ω)
Lautsprecherimpedanz	6 Ω
FM-Tuner	87,50 - 108,00 MHz
AM-Tuner (MW)	522 - 1629 kHz
CD-Player	CD, CD-R, CD-RW, MP3
Kassettendeck	Typ I (normal)
Voreingestellte Klangmodi	ROCK, POP, CLASSIC, JAZZ
Timer	Täglicher Timer (3 Einstellungen), Abschalttimer
Wiedergabefunktionen	Programmiert, Zufall, Wiederholung
Aufnahme	Synchronaufnahme von CD, manuelle Aufnahme
Anschlüsse	AUX-Eingang, Kopfhöreranschluss, FM- und AM-Antenne
Wartung	Reinigung mit weichem Tuch, Kopfreinigung
Laserklasse	Laserprodukt der Klasse 1

Häufig gestellte Fragen - UX-H100E JVC

Wie stelle ich die Uhr an der JVC UX-H100E ein?

Drücken Sie CLOCK/TIMER (nur auf der Fernbedienung). Die Stunden blinken. Verwenden Sie ◀ oder ▶, um die Stunden einzustellen, dann drücken Sie SET. Wiederholen Sie dies für die Minuten. Die Uhr ist nun eingestellt.

Wie kann ich FM/AM-Sender vorwählen?

Stimmen Sie zuerst den gewünschten Sender ab. Drücken Sie PLAY MODE (die Voreinstellungsnummer blinkt). Verwenden Sie ◀ oder ▶, um eine Nummer auszuwählen, dann drücken Sie erneut PLAY MODE zum Speichern. Sie können bis zu 30 FM- und 15 AM-Sender speichern.

Was tun, wenn das Gerät nicht einschaltet?

Überprüfen Sie, ob das Netzkabel richtig in eine Steckdose eingesteckt ist. Stellen Sie sicher, dass die Steckdose funktioniert. Wenn das Problem weiterhin besteht, ziehen Sie den Stecker und schließen Sie das Gerät nach einigen Minuten wieder an.

Wie nehme ich eine CD auf eine Kassette auf?

Legen Sie eine leere Kassette (Typ I) in das Fach ein. Wählen Sie die CD-Quelle. Drücken Sie ■, um die Wiedergabe zu stoppen. Drücken Sie O (Aufnahme): Die CD-Wiedergabe startet und die Aufnahme beginnt automatisch. Zum Stoppen drücken Sie ■.

Kann ich MP3-Dateien auf diesem Gerät abspielen?

Ja, der CD-Player unterstützt CD-R und CD-RW mit MP3-Dateien im ISO-9660-Format. Bis zu 500 Dateien pro Disc werden erkannt. Die Erweiterungen müssen .mp3 lauten (Groß- oder Kleinschreibung).

Wie verwende ich den Abschalttimer (SLEEP)?

Drücken Sie SLEEP (Fernbedienung). Jeder Druck ändert die Dauer: 120, 90, 60, 30, 15 Minuten oder AUS. Warten Sie 5 Sekunden zur Bestätigung. Das Gerät schaltet sich nach der gewählten Zeit automatisch aus.

Warum ist der Ton schwach oder verzerrt bei FM?

Überprüfen Sie die FM-Antenne: Entfalten Sie sie und richten Sie sie für besseren Empfang aus. Wenn das Signal schwach ist, drücken Sie FM MODE, um auf Mono umzuschalten (die MONO-Anzeige leuchtet auf), was das Rauschen reduziert.

Wie reinige ich die Köpfe des Kassettendecks?

Verwenden Sie alle 10 Stunden Betriebszeit eine feuchte Kopf-Reinigungskassette (im Handel erhältlich). Verwenden Sie keine metallischen oder magnetischen Gegenstände an den Köpfen.

Kann ich einen externen MP3-Player anschließen?

Ja, schließen Sie Ihr Gerät (MP3-Player, Smartphone usw.) mit einem Miniklinkenkabel an den AUX-Eingang an der Vorderseite des Geräts an. Wählen Sie dann die AUX-Quelle mit der entsprechenden Taste.

Was tun, wenn die Fernbedienung nicht mehr funktioniert?

Stellen Sie sicher, dass sich kein Hindernis zwischen der Fernbedienung und dem Sensor befindet. Ersetzen Sie die Batterien (zwei R6/AA-Batterien) unter Beachtung der Polarität. Wenn das Problem weiterhin besteht, nähern Sie sich dem Gerät.

BEDIENUNGSANLEITUNG UX-H100E JVC

BEDIENUNGSANLEITUNG

Ziehen Sie das Netzkabel ab, um die Stromversorgung vollständig zu unterbrechen (alle Leuchten und Anzeigen erlöschen). Die Taste Φ/ISTANDBY/ON trennt in keiner Position die Stromversorgung vom Netzanschluss.

• Wenn sich das Gerät im Bereitschaftsbetrieb befindet, leuchtet die STANDBY-Leuchte auf.
• Wenn das Gerät eingeschaltet wird, erlischt die STANDBY-Leuchte. Das Gerät kann über die Fernbedienung ein- und ausgeschaltet werden.

ACHTUNG – Taste O/I STANDBY/ON

Zur Verhinderung von elektrischen Schlägen, Brandgefahr usw.:

1. Keine Schrauben lösen oder Abdeckungen entfernen und das Gehäuse nicht öffnen.
2. Dieses Gerät weder Regen noch Feuchtigkeit aussetzen.

ACHTUNG

• Blockieren Sie keine Belüftungsschlitze oder -bohrungen. (Wenn die Belüftungsöffnungen oder -löcher durch eine Zeitung oder ein Tuch usw. blockiert werden, kann die entstehende Hitze nicht abgeführt werden.)
• Stellen Sie keine offenen Flammen, beispielsweise angezündete Kerzen, auf das Gerät.
• Wenn Sie Batterien entsorgen, denken Sie an den Umweltschutz. Batterien müssen entsprechend den geltenden örtlichen Vorschriften oder Gesetzen entsorgt werden.
• Setzen Sie dieses Gerät auf keinen Fall Regen, Feuchtigkeit oder Flüssigkeitsspritzern aus. Es dürfen auch keine mit Flüssigkeit gefüllten Objekte, z. B. Vasen, auf das Gerät gestellt werden.

ACHTUNG

ACHTUNG: Ausreichende Belüftung

Zur Vermeidung von elektrischen Schlägen, Feuer und sonstigen Schäden soll das Gerät unter folgenden Bedingungen aufgestellt werden:

1. Vorderseite:

Hindernisfrei und gut zugänglich.

2. Seiten- und Rückwände:

Hindernisfrei in allen gegebenen Abständen (siehe Abbildung).

3. Unterseite:

Die Stellfläche muss absolut eben sein. Sorgen Sie für ausreichende Luftzufuhr durch Aufstellung auf einem Stand mit mindestens 10 cm Höhe.

Seitenansicht Côté Zijaanzicht CA-UXH100

WICHTIG FÜR LASER-PRODUKTE

1. LASER-PRODUKT DER KLASSE 1
2. ACHTUNG: Die obere Abdeckung nicht öffnen. Das Gerät enthält keine Teile, die vom Benutzer gewartet werden können. Wartungen nur von qualifiziertem Fachpersonal durchführen lassen.
3. ACHTUNG: Sichtbare und unsichtbare Laserstrahlung bei geöffnetem Gerät und Defekt oder Umgehen der Verriegelung. Setzen Sie sich dem Strahl nicht direkt aus.
4. ANBRINGEN DES ETIKETTS: WARNHINWEIS-ETIKETT, INNEN AM GERÄT ANGEBRACHT.

IMPORTANT POUR PRODUITS LASER

Vielen Dank, dass Sie sich für eines unserer JVC-Produkte entschieden haben. Lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das Gerät verwenden, um eine optimale Geräteleistung zu erzielen. Bewahren Sie das Handbuch auf, falls Sie es später noch einmal zurate ziehen müssen.

Informationen über diese Bedienungsanleitung

Dieses Handbuch ist folgendermaßen strukturiert:

• Diese Bedienungsanleitung erläutert vorwiegend die Bedienung der Tasten auf der Fernbedienung. Sofern nicht anders angegeben, können Sie die Tasten auf der Fernbedienung und auf dem Gerät selbst für die gleichen Funktionen verwenden, wenn sie die gleichen oder ähnliche Namen bzw. Symbole haben.
• Grundlegende Informationen, die für viele Funktionen identisch sind, werden an einer Stelle zusammengefasst und nicht für jedes Verfahren wiederholt. So wiederholen wir z. B. nicht die Anweisungen zum Ein- oder Ausschalten des Geräts, der Einstellung der Lautstärke, Änderung der Klangeffekte usw.; dies wird im Abschnitt „Grundfunktionen" auf den Seiten 8 und 9 erläutert.
• In dieser Bedienungsanleitung werden die folgenden Symbole verwendet:

Warnungen und Vorsichtshinweise, wie Schäden oder Brandrisiken oder elektrische Schläge vermieden werden können. Darüber hinaus werden Sie informiert, was Sie vermeiden müssen, um die optimale Geräteleistung zu erzielen.

Neben diesem Symbol finden Sie Informationen und Hinweise, mit denen Sie vertraut sein sollten.

Vorsichtsmaßnahmen

Aufstellung

• Wählen Sie einen Standort aus, der trocken und nicht zu warm oder zu kühl ist (zwischen 5°C und 35°C).
• Stellen Sie die Anlage an einem Ort mit guter Belüftung auf, um einen Wärmestau zu verhindern.
• Zwischen dem Gerät und dem Fernseher muss sich genügend Abstand befinden.
• Stellen Sie die Lautsprecher nicht in die Höhe des Fernsehers, um Interferenzen zu verhindern.

Stellen Sie das Gerät NICHT in die Nähe von Wärmequellen oder an einem Ort auf, an dem es direkter Sonneneinstrahlung, übermäßiger Staubentwicklung oder Vibrationen ausgesetzt ist.

Stromquellen

• Ziehen Sie stets am Stecker und nicht am Netzkabel, um das Gerät von der Netzsteckdose zu trennen.

Fassen Sie das Netzkabel NICHT mit nassen Händen an.

Kondenswasserbildung

Feuchtigkeit kann in folgenden Fällen auf den Linsen im Innern der Anlage kondensieren:

• Nach Einschalten der Heizung im Raum.
• In feuchten Räumen.
• Wenn das Gerät ohne Übergang von einem kalten in ein warmes Zimmer gebracht wird.

Bei Kondenswasserbildung funktioniert das Gerät möglicherweise nicht korrekt. Lassen Sie das Gerät in diesem Fall einige Stunden eingeschaltet, bis die Feuchtigkeit verdunstet ist. Ziehen Sie dann das Netzkabel ab und stecken Sie es erneut ein.

Sonstiges

• Sollten Metallobjekte oder Flüssigkeiten in das Gerät gelangen, ziehen Sie das Netzkabel aus der Steckdose ab, und setzen Sie sich mit Ihrem Händler in Verbindung, bevor Sie das Gerät wieder verwenden.
• Wenn das Gerät für einen längeren Zeitraum nicht verwendet wird, ziehen Sie das Netzkabel aus der Netzsteckdose.

Nehmen Sie das Gerät NICHT auseinander. Es enthält keine Teile, die vom Benutzer gewartet werden können.

Wenn Probleme auftreten, ziehen Sie das Netzkabel ab, und wenden Sie sich an Ihren Händler.

Anordnung der Tasten und Regler 3

Hauptgerät 3

Fernbedienung 5

Erste Schritte 6

Auspacken 6

Einlegen der Batterien in die Fernbedienung 6

Anschlüsse 6

Anschließen weiterer Komponenten 7

Grundfunktionen 8

Einstellen der Uhrzeit 8

Einschalten des Geräts 8

Auswahl der Signalquelle 9

Einstellen der Lautstärke 9

Stummschalten mit Ausblenden 9

Auswahl der Klangmodi 9

Einstellen des Klangs (Tiefen/Höhen) 9

Wiedergabe von UKW- und MW-Sendungen 10

Einstellen eines Senders 10

Speichern von Sendern 10

Einstellen eines gespeicherten Senders 11

Wiedergabe von Discs 12

Wiedergeben der gesamten Disc—Normale Wiedergabe .... 12

Disc-Grundbetrieb 13

Programmieren der Wiedergabereihenfolge der Titel —Programmierte Wiedergabe 13

Wiederholen von Titeln—Wiederholbetrieb 14

Wiedergeben in zufälliger Reihenfolge Zufallswiedergabe 14

Anzeige der verbleibenden Zeitdauer während der Wiedergabe 14

Wiedergebn von Kassetten 15

Wiedergeben einer Kassette 15

Verwendung eines externen Geräts 16

Horen von externen Geräten 16

Aufnahme 17

Aufnahme auf Kassette 17

Aufnahme von Discs – Synchronisierte Disc-Aufnahme … 18

Verwendung der Zeitschaltuhren 19

Verwendung der Tageszeitschaltuhr 19

Verwendung der Einschlafschaltuhr 20

Pflege 21

Fehlersuche 22

Technische Daten 22

Machen Sie sich mit den Tasten und Reglern des Geräts vertraut.

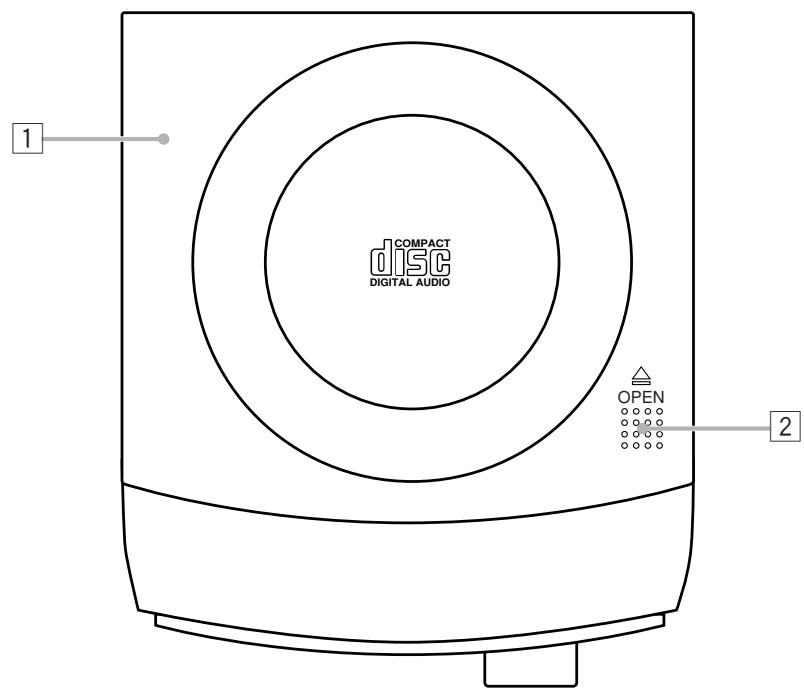

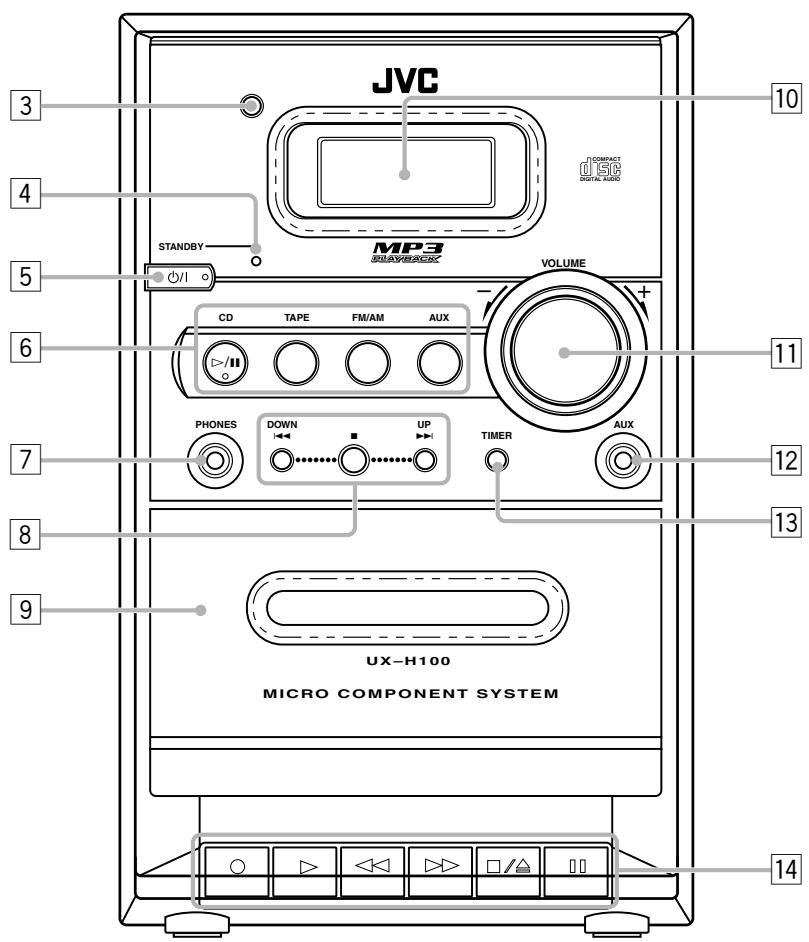

Hauptgerät

Draufsicht Vorderansicht

Displayfenster

Weitere Einzelheiten finden Sie auf den in Klammern angegebenen Seiten.

Hauptgerät

1 Disc-Ladeschacht (12) 2 △ OPEN (Disc-Ladeschacht offen) (12) 3 Fernbedienungssensor (5) 4 Leuchte STANDBY (8) 5 Taste O/I (STANDBY/ON) (8, 19) 6 Signalquellentasten

CD ▸ /II, TAPE, FM/AM, AUX

Durch Drücken einer dieser Tasten wird das Gerät auch eingeschaltet.

Buchse PHONES (9) 8 Tasten MULTI CONTROL

DOWN

9 Kassettenfach (15) 10 Displayfenster 11 Regler VOLUME (9) 12 Buchse AUX (7, 17) 13 Taste TIMER (20) 14 Kassetten-Betriebstasten (15, 17)

• (Aufnahme), ▸ (Wiedergabe), ◀◀ (schneller Rücklauf), ▶▶ (schneller Vorlauf), □ / △ (Stop/Kassettenladeschacht öffnen), ℙ (Pause)

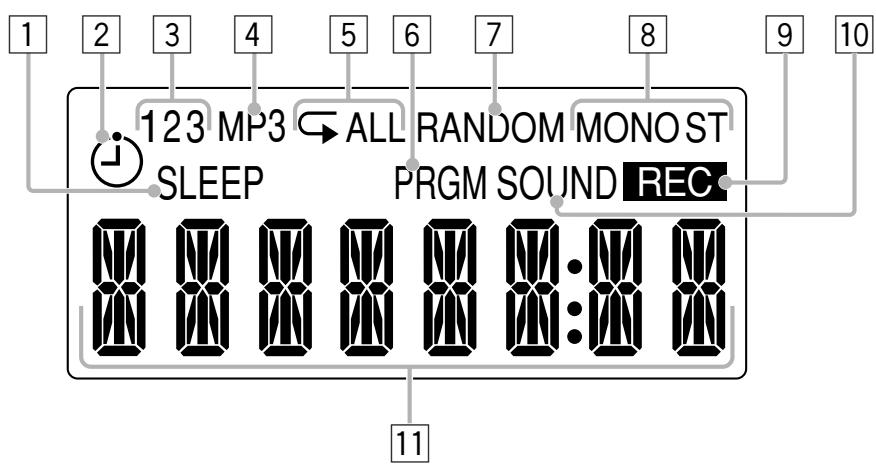

Displayfenster

1 Anzeige SLEEP 2 Anzeige ⊙ (Schaltuhr) 3 Anzeige Schaltuhrnummer 4 Anzeige MP3 5 Anzeigen wiederholen

ALL

6 Anzeige PRGM (Programm) 7 Anzeige RANDOM UKW-Modus-Anzeigen • MONO, ST (Stereo) 9 Anzeige REC 10 Anzeige SOUND 11 Hauptdisplay

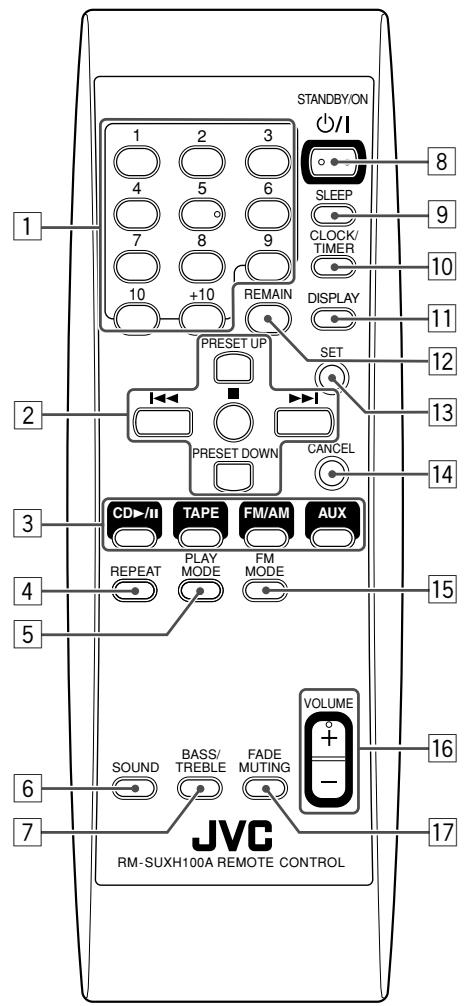

Fernbedienung

Weitere Einzelheiten finden Sie auf den in Klammern angegebenen Seiten.

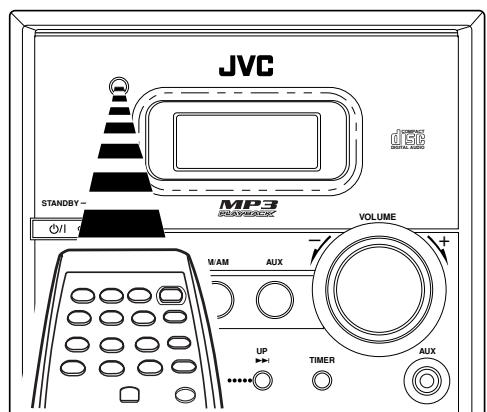

Wenn Sie mit der Fernbedienung arbeiten, richten Sie sie auf den Fernbedienungssensor auf der Frontplatte.

1 Zifferntasten (10, 11, 13) 2 Multifunktionstasten

• PRESET UP, PRESET DOWN -144, 1, >

3 Signalquellentasten

Durch Drücken einer dieser Tasten wird das Gerät auch eingeschaltet.

CD ▸ /II, TAPE, FM/AM, AUX Taste REPEAT (14) 5 Taste PLAY MODE (10, 13, 14) 6 Taste SOUND (9) Taste BASS/TREBLE (9) 8 Taste STANDBY/ON ⎟ / ℹ (8, 19) 9 Taste SLEEP (20) 10 Taste CLOCK/TIMER (8, 19) 11 Taste DISPLAY (8) 12 Taste REMAIN (14) 13 Taste SET (8, 19) 14 Taste CANCEL (19) 15 Taste FM MODE (10) 16 Tasten VOLUME + / - (9) 17 Taste FADE MUTING (9)

Auspacken

Überprüfen Sie nach dem Auspacken anhand der folgenden Liste, ob Sie alle Komponenten erhalten haben.

Die Zahl in Klammern gibt die Menge der zum Lieferumfang gehörigen Teile an.

• MW-Rahmenantenne (1) UKW-Antenne (1) Fernbedienung (1)
• Batterien (2)

Sollten Teile fehlen, setzen Sie sich umgehend mit ihrer Fachhändler in Verbindung.

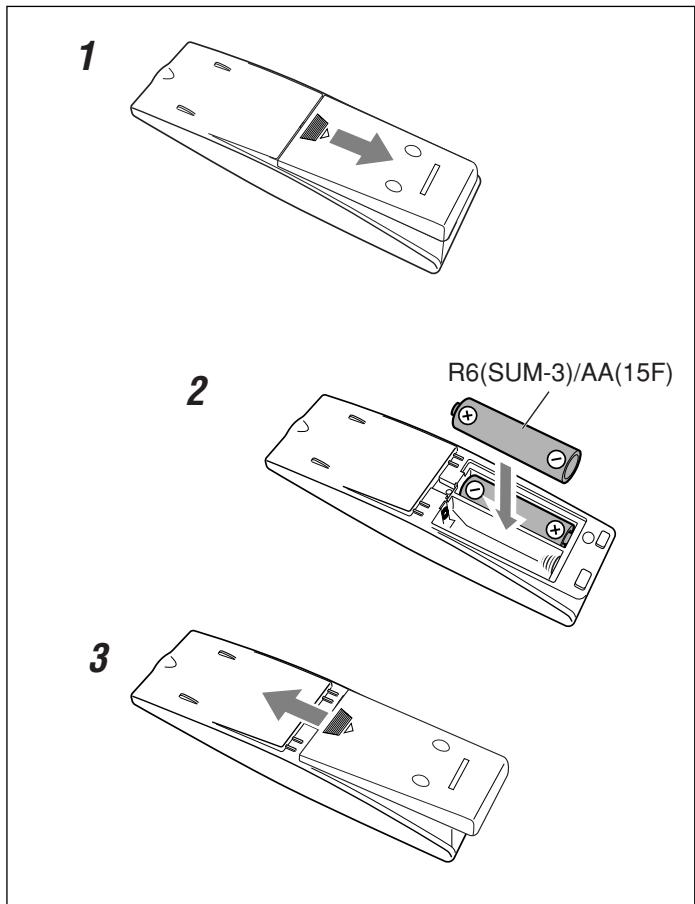

Einlegen der Batterien in die Fernbedienung

Legen Sie die Batterien—R6(SUM-3)/AA(15F)—in die Fernbedienung ein, und achten Sie darauf auf die Polarität (+ und -). Die Zeichen + und – auf der Batterie müssen den Zeichen im Batteriefach entsprechen.

Wenn das Gerät sich nicht mehr mit der Fernbedienung bedienen lässt, wechseln Sie beide Batterien gleichzeitig aus.

• Eine alte Batterie darf NICHT zusammen mit einer neuen Batterie verwendet werden.
• Verwenden Sie NICHT unterschiedliche Batterien zusammen.
• Setzen Sie Batterien WEDER Hitze NOCH offenem Feuer aus.
• Lassen Sie die Batterien NICHT im Batteriefach, wenn die Fernbedienung längere Zeit nicht verwendet wird. Die Fernbedienung wird sonst durch ein Auslaufen der Batterie beschädigt.

Anschlüsse

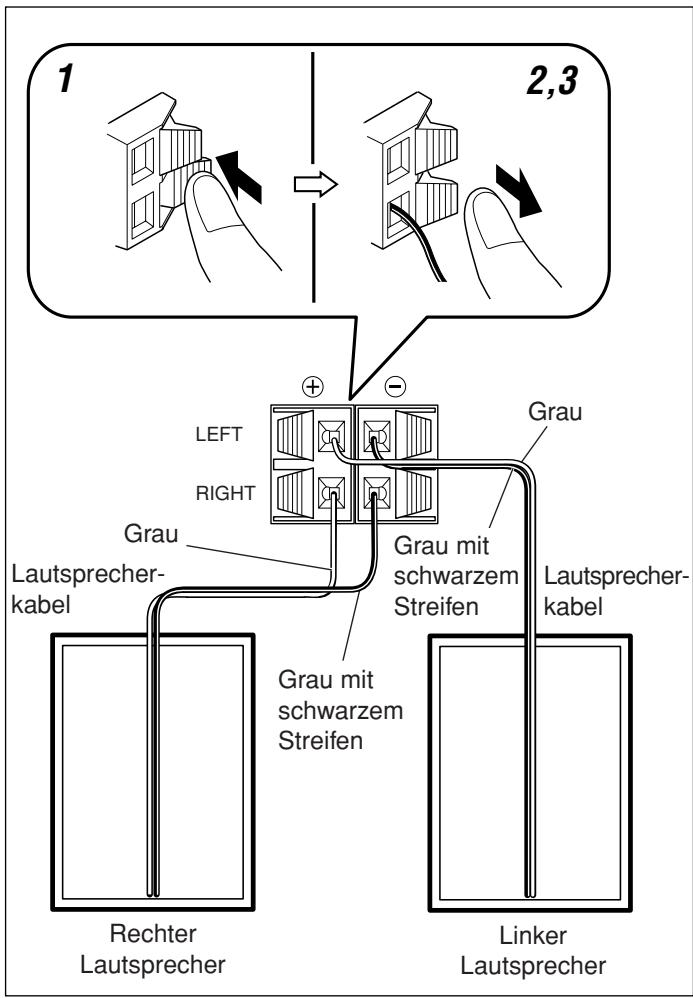

So schließen Sie Lautsprecher an

Die Lautsprecher können mit den Lautsprecherkabeln angeschlossen werden.

1 Halten Sie die Klemme des Lautsprecheranschlusses gedrückt. 2 Führen Sie das Ende des Lautsprecherkabels in den Anschluss ein.

Die Polung der Lautsprecherklemmen anpassen: Graues Kabel (Plus) an Rot (Plus) und graues Kabel mit schwarzem Streifen (Minus) an Schwarz (Minus).

3 Lassen Sie die Klemme los.

WICHTIG:

• Verwenden Sie nur Lautsprecher mit der gleichen Impedanz, die an der Geräterückseite für den Lautsprecheranschluss angegeben ist.
• Schließen Sie NICHT mehr als einen Lautsprecher an jeweils einen Lautsprecheranschluss an.

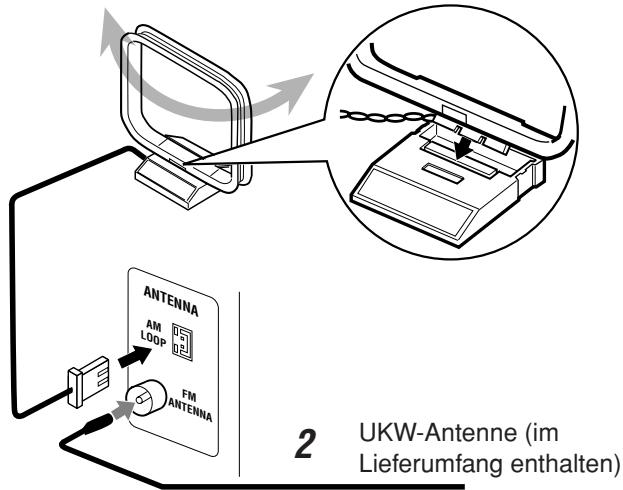

Anschluss der MW- und UKW-Antennen

1 MW-Rahmenantenne (im Lieferumfang enthalten)

1 Schließen Sie die mitgelieferte MW-Rahmenantenne an den Anschluss AM LOOP an.

Stellen Sie die Antenne in einem größeren Abstand vom Gerät auf und richten Sie diese für den besten Empfang aus.

2 Schließen Sie die UKW-Zimmerantenne an die Buchse FM ANTENNA an.

Suchen Sie die Position, in der der Empfang am besten ist, und befestigen Sie die Antenne anschließend an der Wand oder an einem anderen Ort.

Informationen zur mitgelieferten UKW-Zimmerantenne

Die zum Lieferumfang des Geräts gehörende UKW-Zimmerantenne kann temporär verwendet werden. Bei schlechtem Empfang können Sie eine UKW-Außenantenne anschließen.

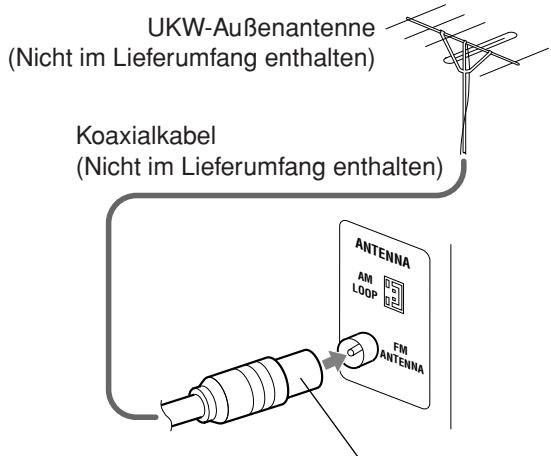

So schließen Sie eine UKW-Außenantenne an

Bevor Sie eine UKW-Außenantenne anschließen, trennen Sie die mitgelieferte UKW-Zimmerantenne ab.

Es sollte eine 75 Ω-Außenantenne mit Koaxialstecker (IEC oder DIN 45325) verwendet werden.

So erzielen Sie einen besseren UKW- und MW-Empfang

• Vergewissern Sie sich, dass die Antennenleiter nicht mit anderen Anschlüssen oder Anschlusskabeln in Berührung kommt.
• Die Antennen dürfen metallische Geräteteile, Anschlusskabel und das Netzkabel nicht berühren.

Anschließen weiterer Komponenten

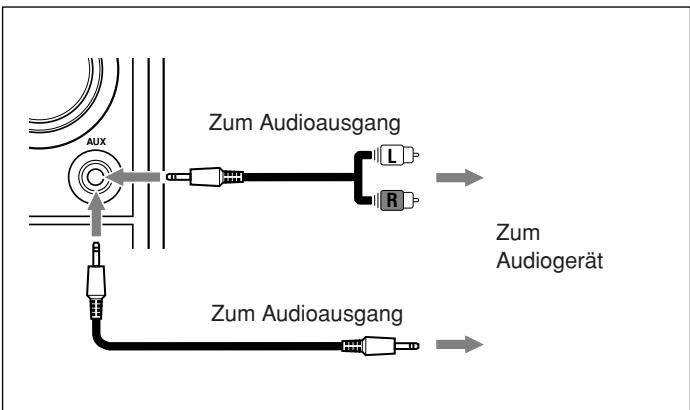

So schließen Sie eine Audiokomponente an

Sie können ein Audiogerät anschließen, das nur als Wiedergabequelle verwendet wird.

• Schließen Sie KEINE anderen Komponenten an, solange die Stromversorgung eingeschaltet ist.
• Schließen Sie andere Komponenten ERST DANN an, nachdem alle Anschlüsse vorgenommen worden sind.

Wenn Sie die andere Komponente über dieses Gerät wiedergeben möchten, schließen Sie zwischen den Audioausgangsbuchsen am anderen Gerät und der AUX-Buchse über Audiokabel mit Ministeckern (gehört nicht zum Lieferumfang) an.

Wenn das Audiogerät Klinkenbuchsen für Audioausgang hat: Stellen Sie sicher, dass die Klinkenbuchsen der Audiokabel richtig farbmarkiert sind – weiße Stecker und Buchsen für die linken Audiosignale, und rote für die rechten Audiosignale.

Das Gerät ist nun BETRIEBSBEREIT.

WICHTIG:

Stellen Sie sicher, dass alle Anschlüsse gemacht wurden, bevor Sie das Netzkabel einstecken.

Einstellen der Uhrzeit

Vor der weiteren Bedienung des Geräts sollten Sie zuerst die Uhrzeit einstellen. Nach dem Anschließen des Stromkabels blinkt die Anzeige „0:00“ im Display. Sie können die Uhr im Bereitschaftsmodus einstellen oder wenn das Gerät eingeschaltet ist.

NUR auf der Fernbedienung:

1. Drücken Sie die Taste CLOCK/TIMER.

Die Stundenanzeige beginnt zu blinken.

2. Drücken Sie die Taste | oder ▶, um die Stunden einzustellen, und drücken Sie danach die Taste SET.

• Wenn Sie die Taste | oder ▶ drücken und halten, ändern sich fortlaufend die Stundenanzeige. Die Minutenanzeige beginnt zu blinken.

3. Drücken Sie die Taste | oder ▶, um die Minuten einzustellen, und drücken Sie danach die Taste SET.

• Wenn Sie die Taste | oder ▶ drücken und halten, ändern sich fortlaufend die Minutenanzeige. Die eingebaute Uhr fängt an zu laufen.

• Wenn Sie das Netzkabel abziehen oder bei einem Stromausfall wird die Uhr sofort auf „0:00“ zurückgesetzt. Stellen Sie in diesem Fall die Uhr neu.
• Die Ungenauigkeit der Uhr kann möglicherweise ca. 1 bis 2 Minuten pro Monat erreichen.

Ist dies der Fall, setzen Sie die Uhr zurück.

So wird die Uhrzeit bei eingeschaltetem Gerät angezeigt

NUR auf der Fernbedienung:

Drücken Sie die Taste DISPLAY.

• Wiederholtes Drücken der Taste wechselt zwischen der Uhrzeitanzeige und der Normalanzeige.

Zum Einstellen der Uhr

NUR auf der Fernbedienung:

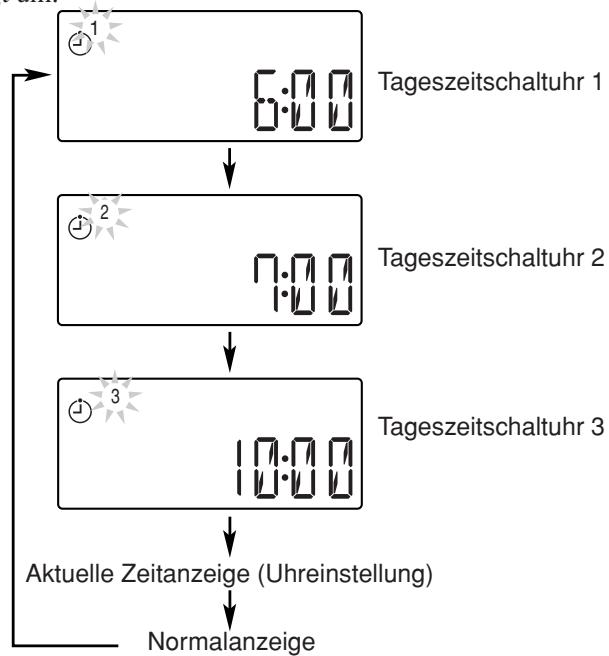

1. Drücken Sie die Taste CLOCK/TIMER wiederholt, um die aktuelle Zeitanzeige zu zeigen.

• Wenn das Gerät im Bereitschaftsbetrieb ist, stellen Sie sicher, dass ":" nicht blinkt.

2. Drücken Sie die Taste SET.

Die Stundenanzeige beginnt zu blinken.

3. Drücken Sie die Taste |▶ oder ▶, um die Stunden einzustellen, und drücken Sie danach die Taste SET.

Die Minutenanzeige beginnt zu blinken.

4. Drücken Sie die Taste |▶ oder |▶|, um die Minuten einzustellen, und drücken Sie danach die Taste SET.

Die eingebaute Uhr fängt an zu laufen.

Einschalten des Geräts

Drücken Sie zum Einschalten des Geräts die Taste STANDBY/ON Ⓒ/l.

Die Leuchte STANDBY am Gerät erlischt.

• Wenn Sie die Taste für die Signalquelle—CD▶II, TAPE, FM/AM und AUX, wird das Gerät automatisch eingeschaltet.

STANDBY/ON

Drücken Sie zum Ausschalten des Geräts (Bereitschaftsmodus) erneut die Taste STANDBY/ON Ⓒ/I. Die Leuchte STANDBY am Gerät leuchtet rot auf.

• „0:00“ blinkt so lange auf dem Display, bis Sie die eingebaute Uhr einstellen. Nach dem Einstellen der Uhr wird die Uhrzeit im Display angezeigt, während sich das Gerät im Bereitschaftsbetrieb befindet.
• Auch wenn sich das Gerät im Bereitschaftsbetrieb befindet, verbraucht es eine geringe Menge Strom.

Wenn Sie die Stromversorgung vollständig unterbrechen möchten, müssen Sie das Netzkabel aus der Netzsteckdose abziehen.

Wenn Sie das Netzkabel abziehen oder bei einem Stromausfall

Die Uhr wird sofort auf „0:00“ zurückgestellt, und „0:00“ beginnt im Display zu blinken, wenn der Netzstecker neu eingesteckt wird. Stellen Sie in diesem Fall die Uhr neu.

Auswahl der Signalquelle

Drücken Sie, zur Auswahl der Signalquelle, die Taste CD ▶/II, TAPE, FM/AM oder AUX.

• Wenn Sie CD als Quelle wählen, startet die Wiedergabe automatisch.

Nähere Informationen bzgl. des Tunerbetriebs (UKW oder MW) finden Sie auf den Seiten 10 und 11.

Nähere Informationen bzgl. des CD-Spielers finden Sie auf den Seiten 12 bis 14.

Nähere Informationen bzgl. des Kassettendecks finden Sie auf Seite 15.

Nähere Informationen bzgl. der Aufnahme auf Kassette finden Sie auf den Seiten 17 und 18.

Zur Verwendung eines externen Geräts finden Sie auf Seite 16.

Einstellen der Lautstärke

Die Lautstärke kann nur geändert werden, während das Gerät eingeschaltet ist. Die Einstellung der Lautstärke kann zwischen „VOL MIN“, „VOL 01“ – „VOL 30“ und „VOL MAX“ erfolgen.

• Die Einstellung des Lautstärkepegels hat keinen Einfluss auf die Aufnahme.

Zum Wiederherstellen der Lautstärke drücken Sie die Taste VOLUME ^+ (oder drehen den VOLUME-Regler am Gerät im Uhrzeigersinn).

Zum Senken der Lautstärke drücken Sie die Taste VOLUME - (oder drehen den Regler VOLUME am Gerät gegen den Uhrzeigersinn).

• Wenn Sie eine der Tasten gedrückt halten, können Sie den Lautstärkepegel kontinuierlich ändern.

VOL 10

Ungestörter Hörgenuss

Schließen Sie einen Kopfhörer an die Buchse PHONES an. Die Wiedergabe über die Lautsprecher wird in diesem Fall deaktiviert. Verringern Sie unbedingt die Lautstärke, bevor Sie die Kopfhörer anschließen oder aufsetzen.

Schalten Sie das Gerät NICHT aus (Bereitschaftsmodus), wenn die Lautstärke extrem hoch eingestellt ist. Wenn Sie das Gerät wieder einschalten oder die Wiedergabe von einer Signalquelle starten, können das plötzliche laute Geräusch sonst Ihr Gehör, die Lautsprecher und/oder die Kopfhörer beschädigen. BEACHTEN Sie, dass die Lautstärke nicht eingestellt werden kann, wenn das Gerät sich im Bereitschaftsmodus befindet.

Stummschalten mit Ausblenden

NUR auf der Fernbedienung:

Drücken Sie die Taste FADE MUTING.

Der Lautstärkepegel nimmt auf „VOL MIN“ ab, und „MUTING“ beginnt im Display zu blinken.

Zum Aufheben der Stummschaltung drücken Sie die Taste FADE MUTING erneut. Die Lautstärke wird auf den vorherigen Pegel zurückgestellt.

• Einstellen der Lautstärke bewirkt ebenfalls Aufheben der Stummschaltung.

Auswahl der Klangmodi

Sie können einen der folgenden vier Klangmodi auswählen.

• Der Effekt dieser Funktion ist auch über die Kopfhörer hörbar.
• Diese Funktion hat nur einen Einfluss auf den Wiedergabeton und nicht auf die Aufnahme.

NUR auf der Fernbedienung:

Drücken Sie, um den Klangmodus auszuwählen, die Taste SOUND.

• Wiederholtes Drücken der Taste ändert den Klangmodus wie folgt:

ROCK: Kraftvolle Höhen und Bass.

POP: Verstärkung des Gesangs und des Mittenlautsprechers.

CLASSIC: Akzentuierter Klang mit differenzierten Höhen und verstärktem Bass.

JAZZ: Verstärkte Unterfrequenzen für Jazz-Musik.

OFF: Der Equalizereffekt wird deaktiviert.

Wenn die Klangmodi aktiviert werden, leuchtet die Anzeige SOUND auf dem Display auf.

Einstellen des Klangs (Tiefen/Höhen)

Sie können die Tiefen (niedriger Frequenzbereich) und die Höhen (hoher Frequenzbereich) zwischen -1 bis +4 einstellen. Die werkseitige Einstellung des Basspegels liegt bei „BASS 0“ und der Höhen bei „TREBLE 0“.

• Diese Funktion hat nur einen Einfluss auf den Wiedergabeton und nicht auf die Aufnahme.
• Für die Ausführung der folgenden Schritte besteht ein Zeitlimit. Wenn der Einstellungsvorgang abgebrochen wird, bevor Sie ihn abgeschlossen haben, beginnen Sie wieder mit Schritt 1.

NUR auf der Fernbedienung:

1 Drücken Sie die Taste BASS/TREBLE einmal, um den Tiefenpegel einzustellen, oder drücken Sie BASS/TREBLE zweimal, um den Höhenpegel einzustellen.

2 Drücken Sie zum Verstärken des Signals die Taste PRESET UP bzw. zum Verringern die Taste PRESET DOWN.

• Sie können die Toneinstellfunktion und die Klangmodi-Funktion nicht gleichzeitig verwenden. (Der Klangmodus schaltet automatisch auf „OFF“ um, wenn BASS/TREBLE gedrückt wird).
• Die Tiefen/Höhen-Einstellung kehrt automatisch auf „0“ zurück, wenn Sie einen der Sound-Modi wählen (siehe „Auswahl der Klangmodi“ oben).

Einstellen eines Senders

1 Drücken Sie die Taste FM/AM, um entweder „FM“ oder „AM“ auszuwählen.

Das Gerät wird automatisch eingeschaltet und der zuletzt eingestellte Sender eingestellt—UKW- oder MW-Sender.

• Bei jedem erneuten Tastendruck wechselt das Frequenzband zwischen UKW und MW.

2 Halten Sie die Taste ▶▶ oder ▶ (oder UP ▶▶ oder DOWN ▶▶ auf dem Gerät) länger als 1 Sekunde gedrückt.

Die Taste ▶▶ (UP ▶▶): erhöht die Frequenzen. Die Taste ▼ (DOWN): verringert die Frequenzen.

Das Gerät sucht nun nach Sendern, bis ein Sender mit einer ausreichenden Signalstärke eingestellt ist.

• Wenn ein UKW-Sender in Stereo ausgestrahlt wird, leuchtet die Anzeige ST (Stereo) auf dem Display auf (nur bei gutem Empfang).

Drücken Sie zum Abbrechen des Suchvorgangs die Taste ▶ oder ▶ (oder UP ▶ oder DOWN ▶ am Gerät).

Wiederholtes Drücken der Taste ▶ oder ◀ (oder UP ▶ oder DOWN ◀ am Gerät).

Die Frequenz ändert sich schrittweise.

Ändern des UKW-Empfangsmodus

NUR auf der Fernbedienung:

Wenn eine UKW-Stereosendung nur mit Schwierigkeiten zu empfangen ist oder rauscht, drücken Sie die Taste FM MODE, so dass die Anzeige MONO auf dem Display erscheint. Der Empfang lässt sich dadurch verbessern.

Drücken Sie, um den Stereoeffekt wiederherzustellen, die Taste FM MODE erneut, so dass die Anzeige MONO ausgeschaltet wird. Im Stereobetrieb werden ausgestrahlte Stereosendungen stereophon wiedergegeben.

• Durch Wählen eines anderen Senders wird der MONO-Modus ebenfalls aufgehoben.

Speichern von Sendern

Sie können 30 UKW- und 15 MW-Sender manuell speichern.

In einigen Fällen wurden bereits Testfrequenzen für den Tuner gespeichert, da die Speicherfunktion des Tuners vor Auslieferung des Geräts im Werk überprüft wird. Dies ist keine Fehlfunktion. Sie können die gewünschten Sender speichern, indem Sie die folgenden Schritte ausführen.

• Für die Ausführung der folgenden Schritte besteht ein Zeitlimit. Wenn der Einstellungsvorgang abgebrochen wird, bevor Sie ihn abgeschlossen haben, beginnen Sie wieder mit Schritt 2.

NUR auf der Fernbedienung:

1 Stellen Sie den Sender ein, den Sie speichern wollen.

• Informationen hierzu finden Sie weiter unter „Einstellen eines Senders" in der linken Spalte.

2 Drücken Sie die Taste PLAY MODE.

Die Festsendernummer beginnt im Display zu blinken. Die Anzeige PRGM (Programm) leuchtet im Display auf.

3 Drücken Sie die Taste ▶ oder ▶, um eine gespeicherte Nummer auszuwählen.

Sie können auch die Zifferntasten verwenden, um eine Festsendernummer zu wählen.

Bsp.: Drücken Sie die Zifferntaste 5, um Speicherplatznummer 5 zu wählen.

Drücken Sie die Zifferntaste +10 und anschließend 5, um

Speicherplatznummer 15 zu wählen.

Drücken Sie die Zifferntaste +10 und anschließend 10, um Speicherplatznummer 20 zu wählen.

Drücken Sie die Zifferntaste +10, +10 und anschließend 10, um Speicherplatznummer 30 zu wählen.

4 Drücken Sie noch einmal die Taste PLAY MODE.

5 Wiederholen Sie die vorangegangenen Schritte 1 bis 4, um jedem Sender eine Speichernummer zuzuordnen.

• Wenn Sie einen neuen Sender mit einer bereits zugewiesenen Speicherplatznummer speichern, wird der bisher gespeicherte Sender gelöscht.

Wenn Sie das Netzkabel abziehen oder bei einem Stromausfall

Die gespeicherten Sender bleiben im Gerät gespeichert.

Einstellen eines gespeicherten Senders

NUR auf der Fernbedienung:

1 Drücken Sie die Taste FM/AM, um entweder „FM“ oder „AM“ auszuwählen.

Das Gerät wird automatisch eingeschaltet und der zuletzt eingestellte Sender eingestellt—UKW- oder MW-Sender. - Bei jedem erneuten Tastendruck wechselt das Frequenzband zwischen UKW und MW.

2 Drücken Sie die Taste PRESET UP oder PRESET DOWN, um eine gespeicherte Nummer auszuwählen.

So rufen Sie direkt mit den Zifferntasten einen gespeicherten Sender auf

NUR auf der Fernbedienung:

Wenn Sie die Zifferntasten drücken, können Sie die gewünschte Speicherplatznummer auswählen.

Bsp.: Drücken Sie die Zifferntaste 5, um

Speicherplatznummer 5 zu wählen

Drücken Sie die Zifferntaste +10

und anschließend 5, um

Speicherplatznummer

15 zu wählen.

Drücken Sie die Zifferntaste +10 und

anschließend 10, um Speicherplatznummer 20 zu wählen.

Drücken Sie die Zifferntaste +10, +10 und

anschließend 10, um Speicherplatznummer

30 zu wählen.

Mit diesem Gerät können folgende Disc-Typen wiedergegeben werden: CD, CD-R und CD-RW.

Sie können Disks mit Titeln im Musik-CD-Format oder MP3-Dateien im ISO 9660-Format abspielen.

• In dieser Bedienungsanleitung nennen wir eine Disk mit aufgezeichneten MP3-Dateien „MP3-Disk“ und eine „Datei“ wird auch als „Titel“ bezeichnet.

Bei der Wiedergabe einer CD-R oder CD-RW

• Lesen Sie vor der Wiedergabe einer CD-R oder CD-RW die zugehörigen Anweisungen und Vorsichtsmaßnahmen sorgfältig durch.
• Vom Anwender bearbeitete CD-Rs (einmal beschreibbare CD-Rohlinge) und CD-RWs (wiederbeschreibbare CD-Rohlinge) können nur abgespielt werden, wenn sie bereits „finalisiert“ sind.
• Dieses Gerät unterstützt „Multi-Session“-Disks (bis zu 5 Sessions).
• Dieses Gerät kann keine „packet write“-Disks abspielen.
• Einige CD-Rs oder CD-RWs werden unter Umständen von diesem Gerät nicht wiedergegeben, wenn bestimmte CD-Merkmale vorliegen, die Discs beschädigt oder verschmutzt sind oder die Linse des CD-Spielers verschmutzt ist.
• CD-RWs besitzen möglicherweise eine längere Lesezeit. Dies kommt daher, dass das Reflexionsvermögen der CD-RWs geringer als bei normalen CDs ist.

Hinweise zu MP3-Dateien

• Der Player kann nur Dateien mit den Dateierweiterungen „MP3“ oder „mp3“ erkennen, wobei jede Kombination von Groß- und Kleinbuchstaben möglich ist.
• Dieses Gerät erkennt bis zu 500 MP3-Dateien auf einer Disk.
• Wir empfehlen, Material mit einer Samplingrate von 44,1 kHz und Datenübertragungsrate von 128 kbps aufzunehmen.
• Manche MP3-Dateien oder Disks können sich auf diesem Gerät aufgrund ihrer Eigenschaften oder der jeweiligen Aufnahmebedingungen nicht abspielen lassen.
• MP3-Disks erfordern eine längere Auslesezeit als normale Disks; das liegt an dem komplexen Aufbau ihrer Ordner-/Datei-Konfiguration.
• Der ID3-Tag ist nicht verfügbar.
• MP3i und MP3 Pro sind nicht verfügbar.

Allgemeine Hinweise

Im Allgemeinen erzielen Sie die beste Leistung, wenn Sie Disks und die Anlage sauber halten.

• Lagern Sie Disks in ihren Hüllen und bewahren Sie sie in Schränken oder Regalen auf.
• Halten Sie die Disc-Ladeschächte geschlossen, wenn sie nicht verwendet werden.
• Durch die tatsächliche Verwendung von Disks mit unregelmäßigen Formen (herzförmig, achteckig usw.) kann dieses Gerät beschädigt werden.

Wiedergeben der gesamten Disc — Normale Wiedergabe

1 Drücken Sie die Taste △ OPEN auf dem Gerät.

Der Disc-Ladeschacht wird geöffnet.

• Sie können eine Disk einlegen, während Sie eine andere Signalquelle wiedergeben.

2 Setzen Sie eine Disk richtig mit der Beschriftungsseite nach oben weisend ein, und drücken Sie im Bereich des Mittenlochs der Disk bis zum hörbaren Einrasten ein.

3 Schließen Sie den Disc-Ladeschacht vorsichtig.

4 Drücken Sie die Taste CD ▶/II.

Das Gerät schaltet automatisch ein und die Signalquelle wechselt zum CD-Spieler. Nach dem Einlegen der Disk beginnt die Wiedergabe des ersten Titels der Disk.

Während der Wiedergabe einer Audio-CD

Aktuelle Titelnummer

Während der Wiedergabe einer MP3-Disk

Anzeige MP3

Die Disk stoppt automatisch, wenn der letzte Titel abgespielt ist.

Wenn Sie die Wiedergabe beenden wollen, drücken Sie die Taste.

Die Gesamtzahl der Titel und die Gesamtspielzeit erscheinen im Display.

Wenn die Wiedergabe einer Audio-CD gestoppt wird

Gesamtzahl und Gesamtspielzeit der Titel

Wenn die Wiedergabe einer MP3-Disk gestoppt wird

Gesamtzahl der Titel

• Die Gesamtspielzeit erscheint nicht, wenn eine MP3-Disk eingelegt ist.

Zum Entfernen der Disk drücken Sie die Taste △ OPEN am Gerät und nehmen die Disk heraus, indem Sie sie am Rand greifen und leicht auf den Mittendorn drücken.

• Wenn die Disc nicht gelesen werden kann (z.B. weil sie zerkratzt ist) oder eine nicht lesbare CD-R oder CD-RW eingelegt wird, wird die Wiedergabe nicht gestartet.
• Wenn keine Disc eingelegt ist, wird „NO DISC“ auf dem Display angezeigt.

Versuchen Sie NICHT, den Disc-Ladeschacht von Hand zu öffnen, da er hierdurch beschädigt wird.

Disc-Grundbetrieb

Wenn Sie eine Disc wiedergeben, können Sie Folgendes ausführen.

So unterbrechen Sie die Wiedergabe kurzfristig

Drücken Sie während der Wiedergabe auf CD ▷/■.

Während der Wiedergabepause blinkt die verstrichene Spielzeit im Display.

Um die Wiedergabe wiederaufzunehmen, drücken Sie erneut die Taste CD ▸ /II.

So springen Sie zu einem anderen Titel

Vor oder während der Wiedergabe drücken Sie die Taste ▸▸ oder ▸▸ (oder UP ▸▸ oder DOWN ▸▸ am Gerät) wiederholt.

• ▷▶■ (UP▷▶■):

Der Anfang des nächsten oder der folgenden Titel wird angesprungen.

• (DOWN): Der Anfang des aktuellen Titels oder der vorherigen Titel wird angesprungen.

So springen Sie mit Hilfe der Zifferntasten direkt zu einem anderen Titel

NUR auf der Fernbedienung:

Durch Drücken der Zifferntasten vor oder während der Wiedergabe können Sie die Wiedergabe mit einer von Ihnen gewählten Titelnummer beginnen.

Bsp.: Drücken Sie die Zifferntaste 5, um Titel 5 zu wählen.

Drücken Sie die Zifferntaste +10 und anschließend 5, um Titel 15 zu wählen.

Drücken Sie die Zifferntaste +10 und anschließend 10, um Titel 20 zu wählen. Drücken Sie die Zifferntaste +10, +10, +10 und anschließend 2, um Titel 32 zu wählen.

So suchen Sie eine bestimmte Stelle eines Titels

Während der Wiedergabe halten Sie die Taste ▸▸ oder ∣▶◀∣ (oder UP ▸▸ oder DOWN ∣▶◀∣ am Gerät) gedrückt.

• ▷▶l (UP▷▶▶l):

Die Titel wird im Schnellauf wiedergegeben.

(DOWN):

Die Titel wird im Schnellauf rückwärts wiedergegeben.

Programmieren der Wiedergabereihenfolge der Titel—Programmierte Wiedergabe

Vor der Wiedergabe können Sie die gewünschte Wiedergabereihenfolge der Titel programmieren. Bis zu 32 Titel können programmiert werden.

NUR auf der Fernbedienung:

1 Legen Sie eine Disc ein.

• Wenn die aktuell spielende Quelle nicht der CD-Spieler ist, drücken Sie die Taste CD und dann ■, bevor Sie zum nächsten Schritt weitergehen.

2 Drücken Sie die Taste PLAY MODE.

Die Anzeige PRGM (Programm) erscheint im Display.

3 Drücken Sie die Taste ▶▶| oder ▶ um die Titelnummer zu wählen, und drücken Sie danach die Taste PLAY MODE.

Titelnummer

Schrittnummer des Programms

Sie können auch die Zifferntasten(n) verwenden, um eine Titelnummer zu wählen.

• Zur Verwendung der anderen Zifferntasten „So springen Sie mit Hilfe der Zifferntasten direkt zu einem anderen Titel“ in der linken Spalte.

4 Wiederholen Sie Schritt 3, um weitere gewünschte Titel zu programmieren.

5 Drücken Sie die Taste CD ▷/II.

Die Titel werden in der programmierten Reihenfolge wiedergegeben.

Nach dem Programmieren eines 32. Stücks

"FULL" erscheint eine Zeit lang im Display, und die 32. Stücknr. erscheint erneut.

Wenn Sie die Wiedergabe beenden wollen, drücken Sie die Taste.

Die Wiedergabe stoppt, und der Wiedergabemodus schaltet auf Normalwiedergabe darüber.

Prüfen des Programminhalts

Sie können den Programminhalt durch wiederholtes Drücken von PLAY MODE vor oder nach der Wiedergabe prüfen.

So verändern Sie das Programm

Drücken Sie PLAY MODE wiederholt, bis die zu modifizierende gewünschte Programmschriftnummer erscheint. Folgen Sie dann Schritt 3 und 4 im Programmierverfahren.

Zum Hinzufügen von Titeln im Programm drücken Sie PLAY MODE wiederholt, bis „00“ als Titelnummer erscheint. Folgen Sie dann Schritt 3 und 4 im Programmierverfahren.

So löschen Sie das Programm

Drücken Sie PLAY MODE und drücken Sie dann vor oder nach der Wiedergabe.

Die Anzeige PRGM verschwindet aus dem Display.

Die programmierten Titel werden auch in den folgenden Fällen gelöscht:

• Beim Drücken von OPEN zum Öffnen der Disc-Ladeschacht.
• Beim Ausschalten des Geräts.
• Beim Ändern der Quelle.

Wiederholen von Titeln – Wiederholbetrieb

Sie können die Wiedergabe aller Titel, der programmierten Titel oder eines einzelnen Titels, der gerade wiedergegeben wird, beliebig oft wiederholen.

NUR auf der Fernbedienung:

Drücken Sie während der Wiedergabe vor oder mehrmals die Taste REPEAT.

• Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich der Wiederholbetrieb und dessen Anzeige im Display wie folgt:

Anzeigen wiederholen

Ein Titel wird wiederholt. ALL: Bei normalem Wiedergabemodus werden alle Titel wiederholt.

Bei programmiertem Wiedergabemodus werden alle Titel des Programms wiederholt.

Um die wiederholte Wiedergabe abzubrechen, drücken Sie die Taste REPEAT mehrfach hintereinander, bis im Display keine Repeat-Funktion mehr angezeigt wird.

• Der Wiederholbetrieb bleibt auch aktiviert, wenn ein anderer Wiedergabebetrieb (Normal-, Programm-, oder Zufallswiedergabe) gewählt wird.
• Bei Zufallswiedergabe kann Wiederholwiedergabe nicht gewählt werden.

Wiedergeben in zufälliger Reihenfolge — Zufallswiedergabe

Sie können die Spuren in zufälliger Reihenfolge wiedergeben.

NUR auf der Fernbedienung:

Drücken Sie die Taste PLAY MODE während der Wiedergabe.

Die Anzeige RANDOM leuchtet im Display auf.

Drücken Sie erneut PLAY MODE, um die Zufallswiedergabe zu verlassen.

Die Anzeige RANDOM erlischt.

• Während der Programmwiedergabe ist die Zufallswiedergabe-Funktion deaktiviert.

Anzeige der verbleibenden Zeitdauer während der Wiedergabe

Sie können die verbleibende und verstrichene Spielzeit der aktuellen Titel/Disc während der Wiedergabe anzeigen.

NUR auf der Fernbedienung:

Drücken Sie mehrmals die Taste REMAIN.

• Bei jedem Drücken der Taste schaltet das Display wie folgt um:

• Die restliche Spielzeit der Disk wird in den folgenden Fällen nicht angezeigt:
• Bei der MP3-Wiedergabe.
• Bei der Zufallswiedergabe.
• Bei der Programmwiedergabe.

Für Bandbetrieb verwenden Sie die Tasten am Gerät.

Wiedergeben einer Kassette

Sie können nur Kassetten des Typs I wiedergeben.

NUR am Gerät:

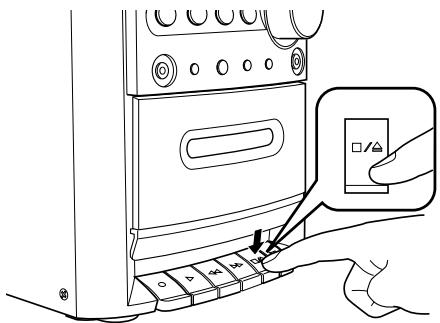

1 Drücken Sie die Taste / (Stop/ Kassettenladeschacht geöffnet).

Der Kassettenladeschacht öffnet sich.

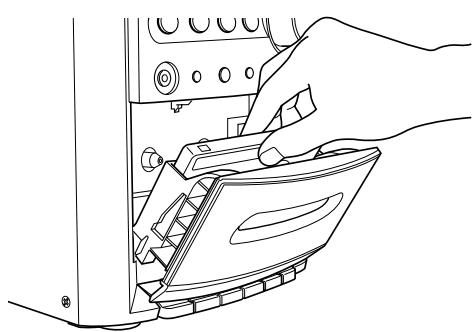

2 Legen Sie eine Kassette ein, so daß der freiliegende Bandteil nach unten weist.

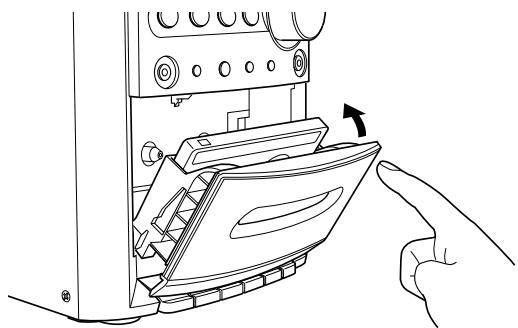

3 Schlieben Sie den Kassettenladeschacht vorsichtig.

4 Drucken Sie die Taste TAPE.

Das Gerät schaltet automatisch ein und die Signalquelle wechselt zum Kassettendeck.

• Sie können auf den Kassettenbetrieb wechseln, indem Sie die Taste TAPE auf der Fernbedienung drücken.

5 Drücken Sie die Taste (Wiedergabe).

Die Kassette wird wiedergegeben.

Die Wiedergabe wird beendet, wenn das Ende der Kassette erreicht ist.

Drücken Sie die Taste / , um die Wiedergabe zu stoppen.

Drücken Sie zum kurzfristigen Anhalten der Wiedergabe die Taste II.

Drücken Sie erneut die Taste II, um die Wiedergabe fortzusetzen.

TAPE

Drücken Sie zum Schnellen Vor- bzw.

Rücklauf der Kassette die Taste oder

• Der Bandvorlauf oder -rücklauf stoppt am Ende der Kassette.

Drücken Sie, wenn die Wiedergabe unterbrochen ist, die Taste / , um die Kassette zu entnehmen.

• Schalten Sie das Gerät NICHT während der Wiedergabe einer Kassette oder während der Aufnahme auf Kassette aus. Das Kassettendeck oder die Kassetten können beschädigt werden.
• Es wird nicht empfohlen, Kassetten des Typs C-120 oder mit längerer Spieldauer zu verwenden, da sich die Aufnahmeeigenschaften verschlechtern können und das Band sich leicht in den Andruckrollen und Antriebsrollen verfangen kann.
• Kassetten des Typs II und IV können nicht auf dem Gerät wiedergegeben werden.

Hören von externen Geräten

Sie können externe Geräte hören, wie MD-Recorder,

Kassettendeck oder andere Geräte.

• Stellen Sie zuerst sicher, dass das externe Gerät richtig an diesem Gerät angeschlossen ist. (Siehe Seite 7). 1. Stellen Sie den Lautstärkepegel auf Minimalstellung. 2. Drücken Sie die Taste AUX.

"AUX" erscheint im Display.

3. Starten Sie die Wiedergabe auf dem externen Gerät. 4. Stellen Sie den Lautstärkepegel nach Wunsch ein.

Zum Verlassen des AUX-Modus wählen Sie eine andere

Quelle.

Zur Bedienung des externen Geräts

Siehe dessen Bedienungsanleitung.

WICHTIG:

Die Aufnahmelautstärke wird automatisch richtig eingestellt und wird nicht von den anderen Einstellungen beeinflusst. Es ist also während der Aufnahme möglich, den Klang, den Sie gerade hören, entsprechend anzupassen, ohne dass das einen Einfluss auf den Aufnahmepegel hat. - Wenn von Ihnen getätigte Aufnahmen ein zu hohes Rauschen aufweisen, steht das Gerät möglicherweise zu dicht neben einem Fernseher. Erhöhen Sie den Abstand zwischen dem Gerät und dem Fernseher. - Sie können nur Kassetten des Typs I zur Aufnahme verwenden.

• Schalten Sie das Gerät NICHT während der Wiedergabe einer Kassette oder während der Aufnahme auf Kassette aus. Das Kassettendeck oder die Kassetten können beschädigt werden.
• Diese Anlage ist NICHT mit Kassetten des Typs II oder IV kompatibel.
• Es wird nicht empfohlen, Kassetten des Typs C-120 oder mit längerer Spieldauer zu verwenden, da sich die Aufnahmeeigenschaften verschlechtern können und das Band sich leicht in den Andruckrollen und Antriebsrollen verfangen kann.

Anfang und Ende von Kassetten

Das Vorspannband am Anfang und Ende von Kassetten kann nicht zur Aufnahme verwendet werden. Es ist deshalb bei der Aufnahme von Discs, UKW- oder MW-Radiosendungen oder externen Geräten ratsam, die Kassette ein wenig vorzuspulen, damit keine Aufnahme auf dem Vorspannband gemacht wird und damit Teile des aufzunehmenden Materials verloren gehen.

So schützen Sie Ihre Aufnahmen

Auf der Rückseite der Kassetten befinden sich zwei kleine Löschschutzzungen, um zu verhindern, dass Aufnahmen unabsichtlich gelöscht oder überspielt werden. Entfernen Sie diese Zungen, um Ihre Aufnahmen zu schützen.

Wenn Sie eine Kassette erneut bespielen wollen, deren Löschschutzzungen herausgebrochen wurden, müssen Sie diese Löcher mit Klebeband überkleben.

Klebeband

Aufnahme auf Kassette

NUR am Gerät:

1 Legen Sie eine bespielbare Kassette ein, so dass das freiliegende Bandteil nach unten weist. - Siehe auch Seite 15.

2 Schließen Sie den Kassetten-Ladeschacht vorsichtig. 3 Starten Sie die Wiedergabe der Quelle—UKW, MW oder an der AUX-Buchse angeschlossene Geräte.

• Wenn die Signalquelle UKW oder MW ist, stellen Sie den Sender ein, von dem Sie aufnehmen wollen.
• Wenn Sie von einer Disc aufnehmen, finden Sie Informationen hierzu unter „Aufnahme von Discs—Synchronisierte Disc-Aufnahme" auf Seite 18.

4 Drücken Sie die Taste O (Aufnahme).

Die Tasten und > werden in der unteren Stellung verriegelt und die Aufnahme beginnt. Die Anzeige REC erscheint während der Aufnahme im Display.

In den folgenden Fällen kann die Taste (Aufnahme) nicht betätigt werden:

• Wenn keine Kassette eingelegt ist.
• Wenn eine geschützte Kassette eingelegt ist.

Drücken Sie zum kurzfristigen Anhalten der Aufnahme die Taste.

Drücken Sie erneut die Taste , um die Aufnahme fortzusetzen.

Drücken Sie die Taste / , um die Aufnahme zu stoppen.

Drücken Sie, wenn die Aufnahme unterbrochen ist, die Taste / , um die Kassette zu entnehmen.

Aufnahme von Discs

-Synchronisierte Disc-Aufnahme

Sie können Discs zur gleichen Zeit wiedergeben und aufnehmen.

NUR am Gerät:

1 Legen Sie eine bespielbare Kassette ein, so dass das freiliegende Bandteil nach unten weist. - Siehe auch Seite 15. 2 Schließen Sie den Kassetten-Ladeschacht vorsichtig. 3 Drücken Sie die Taste CD▶/II, um den CD-Spieler als Signalquelle auszuwählen. CD

4 Zum Stoppen der Disc-Wiedergabe drücken Sie die Taste ■.

• Wenn Sie eine Aufnahme von einem bestimmten Stück aus starten wollen, wählen Sie das Anfangsstück mit UP▶ oder DOWN▶ und gehen zum nächsten Schritt.
• Wenn Sie ein Programm erstellen möchten, führen Sie die Schritte 2 bis 4 auf Seite 13 aus. Nach dem Erstellen eines Programms gehen Sie zum nächsten Schritt weiter.

5 Drücken Sie die Taste O (Aufnahme).

Auf dem Display erscheint die Anzeige REC, die CD wird automatisch wiedergegeben und die Aufnahme beginnt.

• Die Aufnahme wird beendet und der CD-Spieler wird angehalten, wenn das Ende der Kassette erreicht ist.
• Wenn Sie während der Wiedergabe der CD die Taste O (Aufnahme) drücken, kehrt der CD-Spieler zum Anfang des jeweiligen Titels zurück und der Titel wird auf Kassette aufgenommen.

In den folgenden Fällen kann die Taste (Aufnahme) nicht betätigt werden:

• Wenn keine Kassette eingelegt ist.
• Wenn eine geschützte Kassette eingelegt ist.

Drücken Sie zum kurzfristigen Anhalten der Aufnahme die Taste.

Die Aufnahme wird unterbrochen, aber die

CD wird weiterhin wiedergegeben.

Drücken Sie erneut die Taste , um die Aufnahme fortzusetzen.

Drücken Sie die Taste / , um die Aufnahme zu stoppen.

Die Aufnahme wird beendet, und die CD-Wiedergabe wird unterbrochen.

Drücken Sie, wenn die Aufnahme unterbrochen ist, die Taste / , um die Kassette zu entnehmen.

Sie können die Tageszeitschaltuhr und die Einschlafschaltuhr verwenden. - Vor dem Verwenden dieser Schaltuhren müssen Sie die in die Anlage eingebaute Uhr einstellen (siehe Seite 8).

Verwenden der Tageszeitschaltuhr

Sie können drei Einstellungen für die Tageszeitschaltuhr speichern und eine der Einstellungen zur Zeit aktivieren.

Funktionsweise der Tageszeitschaltuhr

Wenn die Einschaltzeit erreicht ist, schaltet das Gerät automatisch ein, und nach 60 Minuten schaltet es automatisch aus (Bereitschaftsmodus). - Die Einstellungen der Schaltuhr bleiben so lange im Speicher, bis sie geändert werden.

Bevor Sie beginnen...

Stellen Sie sicher, wenn Sie „TUNER“ als Wiedergabe-Signalquelle verwenden, dass der gewünschte Sender vor dem Abschalten des Geräts ausgewählt wurde. - Für die Ausführung der folgenden Schritte besteht ein Zeitlimit. Wenn der Einstellungsvorgang abgebrochen wird, bevor Sie ihn abgeschlossen haben, beginnen Sie wieder mit Schritt 2.

NUR auf der Fernbedienung:

1 Zum Einschalten des Geräts drücken Sie die Taste STANDBY/ON 0/1.

STANDBY/ON

2 Drücken Sie die Taste CLOCK/TIMER wiederholt, um die Tageszeitschaltuhr zu wählen, die Sie einstellen und aktivieren wollen – Tageszeitschaltuhr 1, 2, 3.

Bei jedem Drücken der Taste schaltet das Display wie folgt um:

Wenn Sie die Einschaltzeit nicht ändern wollen, gehen Sie zu Schritt 3.

3 Drücken Sie die Taste SET zum Einstellen der gewünschten Einschaltzeit für das Gerät.

Auf dem Display blinkt die Stundenanzeige.

(1) Drücken Sie zunächst die Taste ▶ oder ◀, um die Stunde einzustellen, und danach die Taste SET. (2) Drücken Sie nun die Taste ▶▶ oder ▶, um die Minute einzustellen, und danach die Taste SET. Wenn Sie die Einschaltzeit ändern wollen, drücken Sie die Taste CANCEL.

4 Drücken Sie die Taste ▶ oder ▶, um die abzuspielende Quelle zu wählen.

Bei jedem Drücken der Taste schaltet die Signalquelle wie folgt um:

Bei Wahl von AUX bereiten Sie das externe Gerät so vor, dass es zu der an der Anlage eingestellten Zeit einschaltet. Um dies zu erlauben, muss das Gerät eine Schaltuhrfunktion haben.

Wenn Sie die Zeiteinstellung ändern wollen, drücken Sie die Taste CANCEL wiederholt, um zu Schritt 3 zurückzukehren.

5 Drücken Sie die Taste SET.

Die Nummer für Tageszeitschaltuhr leuchtet weiter. Das Display schaltet auf Normalanzeige darüber.

• Wenn Sie einen anderen Timer als den eingestellten aktivieren wollen, drücken Sie TIMER am Gerät wiederholt. Einzelheiten siehe auch "Zum Ändern des zu verwendenden Tageszeitschaltuhrs" auf Seite 20.

6 Drücken Sie die Taste VOLUME +/- zum Einstellen der Lautstärke.

7 Drücken Sie die Taste STANDBY/ON O / I zum Ausschalten des Geräts.

Zum kurzzeitigen Deaktivieren des Schaltuhr

Drücken Sie TIMER am Gerät wiederholt, bis die Anzeige (Schaltuhr) erlischt.

Zum Ändern des zu verwendenden Tageszeitschaltuhrs, drücken Sie TIMER am Gerät wiederholt, bis die gewünschte Timernummer zu blinken beginnt.

Der Timer wird nach einigen Sekunden aktiviert, und die gewünschte Timernummer leuchtet weiter.

• Zum Ändern der Timereinstellung wiederholen Sie Schritt 1 bis 7 auf Seite 19.

Wenn das Gerät zum Startzeitpunkt der Zeitschaltuhr bereits eingeschaltet ist

Die Schaltuhr arbeitet nicht.

Wenn Sie das Netzkabel abziehen oder bei einem Stromausfall

Die Schaltuhreinstellung verbleibt. Stellen Sie die eingebaute Uhr ein, und aktivieren Sie den Schaltuhr erneut.

Verwenden der Einschlafschaltuhr

Mit Hilfe der Einschlafschaltuhr können Sie einschlafen, während Sie Ihre Lieblingsmusik oder Ihren Lieblingssender hören. - Sie können die Einschlafschaltuhr nur einstellen, wenn das Gerät eingeschaltet ist.

Funktionsweise der Einschlafschaltuhr

Nach Ablauf der angegebenen Zeitspanne schaltet sich das Gerät automatisch aus.

NUR auf der Fernbedienung:

1 Drücken Sie die Taste SLEEP.

Die Anzeige SLEEP blinkt im Display.

• Bei jedem Tastendruck ändert sich die Zeitspanne wie folgt:

2 Warten Sie ca. 5 Sekunden, nachdem Sie die Zeitspanne angegeben haben.

Die Anzeige SLEEP leuchtet weiter im Display.

Drücken Sie, um die verbleibende Zeit bis zum

Abschaltzeitpunkt zu prüfen, einmal die Taste SLEEP. Es erscheint für ca. 5 Sekunden die verbleibende Zeit bis zum Abschaltzeitpunkt.

Drücken Sie, um den Abschaltzeitpunkt zu ändern, die Taste SLEEP mehrmals hintereinander, bis die gewünschte Zeitspanne angezeigt wird.

Zum Aufheben der Einstellung drücken Sie die Taste SLEEP wiederholt, bis die Anzeige SLEEP erlischt und das Display zur Normalanzeige zurückschaltet.

• Wenn Sie das Gerät ausschalten, wird die Einschlafschaltuhr ebenfalls deaktiviert.

Wenn Sie die Einschlafschaltuhr einstellen, nachdem die Tageszeitschaltuhr mit der Wiedergabe der ausgewählten Signalquelle begonnen hat,

folgt das Gerät der Einschlafschaltuhr-Einstellung.

Wenn Sie die Einschlafschaltuhr während der Kassetten-Wiedergabe/-Aufnahme einstellen,

schalten Sie während des Kassettenbetriebs das Gerät nicht aus, wenn die Zeitschaltuhr aktiviert ist. Wird das Gerät während der Wiedergabe einer Kassette oder während der Aufnahme auf Kassette ausgeschaltet, können Kassettendeck oder Kassetten beschädigt werden.

Die beste Geräteleistung erzielen Sie, wenn Sie Ihre Discs, Kassetten und die Anlage sauber halten.

Allgemeine Hinweise

Im Allgemeinen erzielen Sie die beste Leistung, wenn Sie Discs, Kassetten und die Lademechanismen sauber halten. - Lagern Sie Discs und Kassetten in ihren Hüllen und bewahren Sie sie in Schränken oder Regalen auf.

Reinigen des Geräts

- Verschmutzungen am Gerät

Sollten mit einem weichen Tuch abgewischt werden. Wenn das Gerät stark verschmutzt ist, wischen Sie es mit einem Tuch ab, das in mit Wasser verdünntem Neutralreiniger getaucht und dann gut ausgewrungen wurde, und wischen Sie dann mit einem trockenen Tuch nach.

- Da die Qualität des Geräts beeinträchtigt werden kann und das Gerät beschädigt oder die Farbe abblättern kann, achten Sie darauf auf Folgendes:

Wischen Sie NICHT mit einem rauen Tuch. Wenden Sie KEINEN zu hohen Kraftaufwand an. - Wischen Sie NICHT mit Verdünner oder Benzin. - Verwenden Sie KEINE ätherische Substanz wie beispielsweise Insektizide. - VERHINDERN Sie Kontakt mit Gummi oder Plastik über einen längeren Zeitraum.

Umgang mit Discs

• Nehmen Sie die Disc aus ihrer Hülle, indem Sie sie am Rand festhalten, während Sie vorsichtig gegen das Loch in der Mitte drücken.
• Berühren Sie nicht die glänzenden Flächen und biegen Sie die Disc nicht.
• Legen Sie die Disc nach dem Abspielen in ihre Hülle zurück, damit sie sich nicht verzieht.

• Achten Sie darauf, dass Sie die Oberfläche der Disc nicht zerkratzen, wenn Sie die Disc wieder in die Hülle legen.
• Setzen Sie die Disc weder direkter Sonneneinstrahlung noch extremen Temperaturen oder Feuchtigkeit aus.

So reinigen Sie eine Disc

Wischen Sie die Disc mit einem weichen Tuch in geraden Linien vom Mittelpunkt nach außen ab.

Umgang mit Kassetten

• Führen Sie, wenn das Band in seiner Kassette locker wird, einen Bleistift in eine der Rollen ein und drehen Sie diese.
• Ein lockeres Band kann überdehnt werden oder reißen bzw. sich in der Kassette verfangen.

• Berühren Sie nicht die Bandoberfläche.

Lagern Sie die Kassetten nicht an folgenden Orten:

- In staubiger Umgebung - Wo sie direkter Sonneneinstrahlung oder Hitze ausgesetzt sind - In feuchter Umgebung - Auf einem Fernsehgerät oder einem Lautsprecher - In der Nähe von Magneten

So bewahren Sie die beste Aufnahme- und Wiedergabequalität

Reinigen Sie die Tonköpfe.

• Reinigen Sie die Tonköpfe nach jeweils 10 Betriebsstunden mit einer Nassreinigungskassette (in Elektronik- und Audiogeschäften erhältlich).

Wenn die Tonköpfe verschmutzt sind, tritt Folgendes auf:

Die Klangqualität wird verschlechtert. - Der Ton wird leiser. - Die Wiedergabe setzt an manchen Stellen aus.

• Spielen Sie keine schmutzigen oder staubigen Kassetten ab.
• Berühren Sie nicht die hochglanzpolierten Tonköpfe mit metallischen oder magnetischen Gegenständen.

So entmagnetisieren Sie den Tonkopf

Schalten Sie das Gerät aus und verwenden Sie eine Entmagnetisierungsdrossel für Tonköpfe (in Elektronik- und Audiogeschäften erhältlich).

Verwenden Sie auf keinen Fall ein Lösungsmittel, wie z. B. Reiniger für konventionelle Schallplatten, Spray, Verdünner oder Benzol, um die Disc zu reinigen.

Wenn bei der Verwendung des Geräts ein Problem auftritt, können Sie zunächst die folgende Liste auf mögliche Abhilfe prüfen, bevor Sie sich an den Kundendienst wenden.

Wenn Sie das Problem nicht mit den hier angegebenen Hinweisen selbst beheben können, oder wenn das Gerät beschädigt wurde, wenden Sie sich an eine fachkundige Stelle, z. B. Ihren Fachhändler, wo Kundendienst angeboten wird.

Symptom	Mögliche Ursache	Abhilfe
Die Stromversorgung{lösst sich nicht einschalten.	Das Netzkabel ist nicht an eine Netzsteckdose angeschlossen.	Stecken Sie den Stecker in die Steckdose.
Es ist kein Ton zu horen.	Die Anschlüsse sind nicht ordnungsgemäß verbunden oder sitzen nicht fest. Es ist ein Kopfhörer angeschlossen. MP3-Disk ist mit „packet writing“ bespielt.	Prüfen Sie alle Anschlüsse und nehmen Sie Korrekturen vor. (Siehe Seite 6 und 7). Ziehen Sie das Kopfhörerkabel aus dem PHONES-Anschluss. Sie kann nicht wiedergegeben werden. Ersetzen Sie die Disk.
Rauschen stört die Übertragung einer Sendung.	Die Antennen sind nicht angeschlossen. Die MW-Rahmenantenne befindet sich zu dicht am Gerät. Die UKW-Antenne ist nicht ordnungsgemäß ausgezogen und ausgerichtet.	Schließen Sie die Antenna korrekt und ordnungsgemäß an. Ändern Sie die Position und Ausrichtung der MW-Rahmenantenne. Richten Sie die UKW-Antenne auf die Position für bestmöglichen Empfang aus.
Die Disc wird nicht wiedergegeben.	Die Disc ist verkehr herum eingelegt.	Legen Sie die Disc mit der Beschchriftung nach oben ein.
Spezifische Dateien (Titel) auf einer MP3-Disk werden nicht abgespielt.	Andere Titel als MP3 sind auf der Disk enthalten.	These konnen nicht abgespielt werden.
Es kann keine Aufnahme gemacht werden.	Die klinen Laschen auf der Kassettenrückseite wurden entfern.	Decken Sie die Löcher mit Klebeband ab.
Es konnen keine Bedienungsfunktionenausgeführt werden.	Aufgrund von externen elektrischen Störungen ist eine Fehlfunktion des eingebauten Mikroprozessors aufgetreten.	Ziehen Sie das Netzkabel ab und stacken Sie es erneut ein.
Das Gerät kann nicht über die Fernbedienung bedient werden.	Die Strecke von der Fernbedienung zum Fernbedienungssensor am Gerät ist versPERT. Die Batterien sind zu schwach. Sie verwenden die Fernbedienung in zu großem Abstand vom Gerät.	Beseitigen Sie das Hindernis. Tauschen Sie die Batterien aus. (Siehe Seite 6). Die Signale konnen den Fernbedienungssensor nicht erreichen. Gehen Sie)naher an die Anlage heran.

Technische Daten

Konstruktion und technische Daten können ohne Benachrichtigung geändert werden.

Verstärkerabschnitt—CA-UXH100

Ausgangsleistung:

Sinus-Dauertonleistung: 10 W pro Kanal an 6 Ω, bei 1 kHz, Gesamtklirrgrad: nicht größer als 10 % (IEC 268-3).

Lautsprecher/Impedanz: 6 Ω - 16 Ω

Tuner

UKW-Einstellbereich: 87,50 MHz - 108,00 MHz

MW-Einstellbereich: 522 kHz - 1629 kHz

CD-Spieler

Dynamikbereich: 85 dB

Rauschabstand: 85 dB

Gleichlaufschwankungen: Nicht messbar

Kassettendeck

Frequenzbereich:

Normal (Typ I): 100 Hz - 10 000 Hz

Gleichlaufschwankungen: 0,35 % (WRMS)

Allgemeines

Anschlusswert:

Stromaufnahme:

230 V~ Wechselstrom, 50 Hz

38 W (bei Betrieb)

2 W (im Bereitschaftsmodus)

Abmessungen (B/H/T) (ca.):

144 mm x 255 mm x 277 mm

Gewicht (ca.):

2,9 kg

Im Lieferumfang enthaltenes Zubehör

Siehe Seite 6.

Lautsprecherabschnitt – SP-UXH100

Typ: Vollbereich-Bassreflex

Lautsprecher: 10 cm Konus x1

Leistungsaufnahmekapazität: 10 W

Impedanz: 6 Ω

Frequenzbereich: 100 Hz bis 15 kHz

Abmessungen (B/H/T) (ca.):

130 mm × 257 mm × 151 mm

Gewicht (ca.): Je 1,5 kg

Technische gegevens 22

De weergave start nicht.

Dynamisch bereik: 85 dB
