Produkttyp	Tragbare Stereoanlage mit CD-Player, Kassettenrecorder und FM/AM-Tuner
Marke	JVC
Modell	RC-EX25SE
CD-Player	1 CD, kompatibel mit CD-R/RW, Zufallswiedergabe, programmiert (20 Titel), Wiederholung
Kassettenrecorder	Typ I (Normal), CD-Synchronaufnahme, automatischer Stopp
Tuner	FM 87,5-108 MHz, AM 522-1629 kHz, 10+10 Senderspeicher
Lautsprecher	Konuslautsprecher 9 cm x 2, Impedanz 4 Ω
Ausgangsleistung	4 W (2 W + 2 W) an 4 Ω, 10% THD
Soundeffekte	Hyper-Bass, Modi CLASSIC/ROCK/POP/JAZZ/FLAT
Kopfhöreranschluss	1 x 3,5 mm Stereo-Miniklinke (16-32 Ω)
Netzteil	230 V, 50 Hz, Verbrauch 13 W (Betrieb) / 3 W (Bereitschaft)
Batteriebetrieb	6 x R20 (SUM-1)/D (13D) 9 V Gleichstrom
Fernbedienung	AAA-Batterien (UM-4)/R03 x 2, Reichweite 7 m
Abmessungen (B x H x T)	420 x 178 x 250 mm
Gewicht	Ca. 3,2 kg (ohne Batterien)
Mitgeliefertes Zubehör	Netzkabel, Fernbedienung, Fernbedienungsbatterien
Wartung	Gehäuse mit weichem, trockenem Tuch reinigen; Kassettenköpfe nach 10 Stunden reinigen; entmagnetisieren nach 20-30 Stunden; CD-Linse mit Druckluft reinigen
Sicherheit	Laserklasse 1, keine vom Benutzer reparierbaren Teile, nicht Feuchtigkeit aussetzen

Häufig gestellte Fragen - RC-EX25SE JVC

Wie stelle ich die Uhr am JVC RC-EX25SE ein?

Schalten Sie das Gerät mit der Taste STANDBY/ON aus. Halten Sie die Taste PROGRAM/CLOCK SET länger als 2 Sekunden gedrückt, bis die Stunden blinken. Verwenden Sie oder ▶, um die einzustellen, und drücken Sie dann PROGRAM/CLOCK SET. Wiederholen Sie dies für die Minuten. Die Uhr verwendet das 24-Stunden-Format.

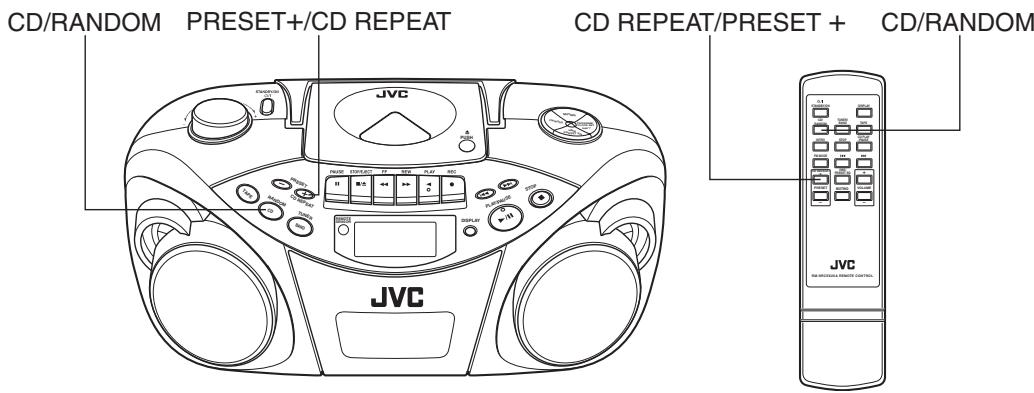

Wie lese ich eine CD auf diesem Gerät ab?

Drücken Sie CD/RANDOM, um in den CD-Modus zu wechseln. Öffnen Sie das Disc-Fach mit PUSH, legen Sie eine CD mit der Beschriftung nach oben ein und schließen Sie es. Drücken Sie PLAY/PAUSE ▷II, um die Wiedergabe zu starten. Verwenden Sie ◁◁ oder ▶▶, um den Titel zu wechseln.

Wie nehme ich vom Radio auf Kassette auf?

Wählen Sie den gewünschten Sender im TUNER-Modus. Legen Sie eine leere Kassette (Typ I) in den Kassettenrecorder ein. Drücken Sie REC ●, um die Aufnahme zu starten; die Wiedergabe startet automatisch. Zum Stoppen drücken Sie STOP/EJECT ■/▲.

Was tun, wenn der Ton leise oder verzerrt ist?

Überprüfen Sie, ob die Batterien leer sind (ersetzen Sie sie). Reinigen Sie den Kassettenlesekopf mit einem Reinigungsset. Reinigen Sie bei der CD die Linse mit Druckluft. Stellen Sie sicher, dass die Lautstärke richtig eingestellt ist.

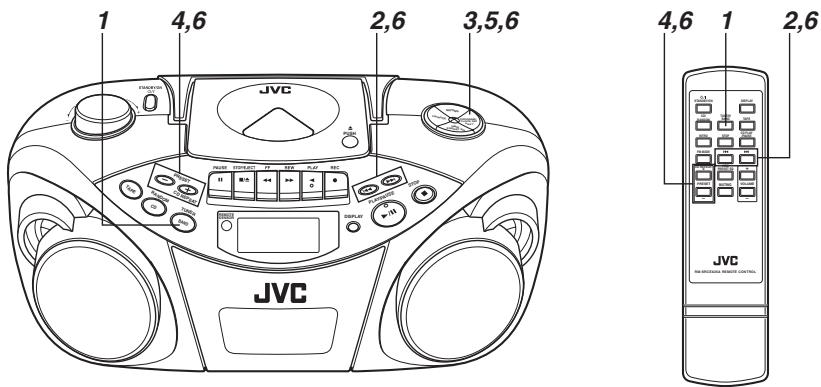

Wie programmiere ich Radiosender?

Im TUNER-Modus den gewünschten Sender einstellen. Drücken Sie PROGRAM/CLOCK SET (PROG blinkt). Verwenden Sie PRESET + oder PRESET -, um eine Speichernummer auszuwählen, und drücken Sie dann erneut PROGRAM/CLOCK SET, um zu speichern. Bis zu 10 FM- und 10 AM-Sender.

Das Gerät schaltet sich nicht ein, was ist zu überprüfen?

Überprüfen Sie, ob das Netzkabel richtig in der Steckdose steckt. Wenn Sie Batterien verwenden, stellen Sie sicher, dass sie mit richtiger Polarität eingelegt und neu sind. Drücken Sie im Batteriebetrieb STANDBY/ON.

Wie verwende ich die Hyper-Bass-Funktion?

Halten Sie die Taste HBS/PRESET EQ gedrückt, bis die HBS-Anzeige auf dem Bildschirm erscheint. Zum Deaktivieren halten Sie erneut gedrückt, bis die Anzeige verschwindet.

Wie reinige ich das Gerät?

Verwenden Sie für das Gehäuse ein weiches, trockenes Tuch. Verwenden Sie niemals Benzin oder Verdünner. Reinigen Sie die Köpfe, die Tonwelle und die Andruckrolle des Kassettenrecorders nach 10 Betriebsstunden mit einem Reinigungsset. Reinigen Sie die CD-Linse mit Druckluft.

Wie setze ich das Gerät bei Fehlfunktion zurück?

Halten Sie das Gerät eingeschaltet und drücken Sie die Taste RESET auf der Rückseite mit einem spitzen Gegenstand. Dadurch werden die Werkseinstellungen wiederhergestellt und alle benutzerdefinierten Einstellungen (Radiosender, Uhr usw.) gelöscht.

Kann ich Kopfhörer mit diesem Gerät verwenden?

Ja, schließen Sie Stereokopfhörer (3,5 mm Miniklinke, Impedanz 16-32 Ω) an die PHONES-Buchse auf der Rückseite an. Der Ton der Lautsprecher wird dann ausgeschaltet. Reduzieren Sie die Lautstärke vor dem Anschließen.

BEDIENUNGSANLEITUNG RC-EX25SE JVC

BEDIENUNGSANLEITUNG

Achtung — STANDBY/ON-Schalter!

Den Netzstecker aus der Steckdose ziehen, um die Stromversorgung vollkommen zu unterbrechen. Der Schalter STANDBY/ON unterbricht in keiner Stellung die Stromversorgung vollkommen.

Achtung — Schalter STANDBY/ON!

Zur Verhinderung von elektrischen Schlägen, Brandgefahr usw.:

1. Keine Schrauben lösen oder Abdeckungen entfernen und nicht das Gehäuse öffnen.
2. Dieses Gerät weder Regen noch Feuchtigkeit aussetzen.

ACHTUNG

• Blockieren Sie keine Belüftungsschlitze oder -bohrungen. (Wenn die Belüftungsöffnungen oder -löcher durch eine Zeitung oder ein Tuch usw. blockiert werden, kann die entstehende Hitze nicht abgeführt werden.)
• Stellen Sie keine offenen Flammen, beispielsweise angezündete Kerzen, auf das Gerät.
• Wenn Sie Batterien entsorgen, denken Sie an den Umweltschutz. Batterien müssen entsprechend den geltenden örtlichen Vorschriften oder Gesetzen entsorgt werden.
• Setzen Sie dieses Gerät auf keinen Fall Regen, Feuchtigkeit oder Flüssigkeitsspritzern aus. Es dürfen auch keine mit Flüssigkeit gefüllten Objekte, z. B. Vasen, auf das Gerät gestellt werden.

ACHTUNG

1. LASER-PRODUKT DER KLASSE 1
2. ACHTUNG: Die obere Abdeckung nicht öffnen. Das Gerät enthält keine Teile, die vom Benutzer gewartet werden können. Wartungen nur von qualifiziertem Fachpersonal durchführen lassen.
3. ACHTUNG: Sichtbare und unsichtbare Laserstrahlung bei offenem Gerät und Defekt oder Umgehen der Verriegelung. Setzen Sie sich dem Strahl nicht direkt aus.
4. ANBRINGEN DES ETIKETTS: WARNHINWEIS-ETIKETT, INNEN AM GERÄT ANGEBRACHT.

WICHTIG FÜR LASERPRODUKTE

HINWEISE ZUR SICHERHEIT 1

HINWEISE ZUR HANDHABUNG 2

STROMVERSORGUNG 3

NAMEN DER TEILE UND BEDIENELEMENTE ... 4

FERNBEDIENUNG 5

EIN-/AUSSCHALTEN DES GERÄTS 6

EINSTELLEN DER UHRZEIT 7

TONREGULIERUNG 8

CDS ABSPIELEN 9

RADIOEMPFANG 14

KASSETTEN ABSPIELEN 16

AUFNEHMEN 18

WARTUNG 20

FEHLERSUCHE 21

TECHNISCHE DATEN 22

BESONDERE VORZÜGE

1 Tragbares System mit integriertem CD-Player

• CD-Funktionen können mit der Fernbedienung oder direkt am Gerät gesteuert werden.
• Auch 8-cm-CDs können wiedergegeben werden.

2 Digitales LCD-Display (Flüssigkristallanzeige) zeigt den allgemeinen Wiedergabestatus an.

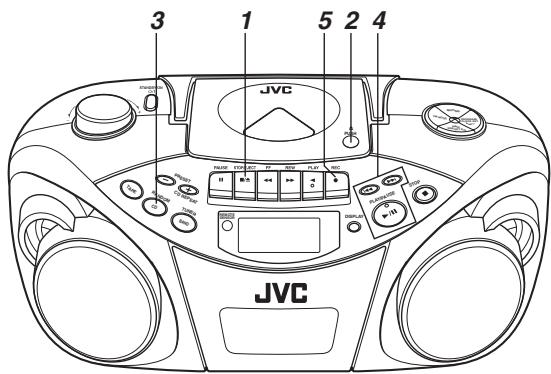

3 Mit CD-Wiedergabe synchronisierte Aufnahme. 4 Hyper-Bass-Soundeffekte.

HINWEISE ZUR SICHERHEIT

Zum Schutz gegen Elektroschock, Brand und Beschädigung.

• Auch wenn die STANDBY/ON-Taste auf STANDBY steht, fließt etwas Strom durch das Kabel. Wenn das Gerät eingeschaltet wird, leuchtet das Anzeigefenster orange auf. Wenn sich das Gerät im Bereitschaftsmodus befindet, ist das Anzeigefenster ausgeschaltet. (Bedenken Sie allerdings, dass das Gerät eingeschaltet ist, aber mit Batterien betrieben wird). Zur Sicherheit und um Strom zu sparen, sollten Sie das Netzkabel aus der Wandsteckdose ziehen, falls das Gerät längere Zeit nicht benutzt wird.
• Berühren Sie das Netzkabel nicht mit nassen Händen.
• Das Netzkabel sollte grundsätzlich nur durch direktes Erfassen des Steckers abgezogen werden; ziehen Sie nicht am Kabel.
• Wenn am Kabel ein Schaden, Riss oder Wackelkontakt zu erkennen ist, müssen Sie bei Ihrem Fachhändler sofort ein neues Kabel besorgen.
• Das Kabel darf nicht geknickt, gezogen oder verdreht werden.
• Das Typenschild befindet sich außen auf der Geräteunterseite.
• Das Netzkabel darf in keiner Weise modifiziert werden.
• Entfernen Sie keinerlei Schrauben, um das Gerät zu zerlegen, und berühren Sie keine Komponenten im Geräteinnern; es besteht sonst Unfallgefahr.
• Stecken Sie keinerlei Metallgegenstände in das Gerät.
• Ziehen Sie bei einem Gewitter den Netzstecker ab, falls die Gefahr eines Blitzeinschlags besteht.
• Falls Wasser ins Gerät eindringen sollte, müssen Sie sofort den Netzstecker abziehen und sich dann an einen Fachhändler wenden.
• Blockieren Sie nicht die Lüftungsöffnungen des Geräts, damit die Wärme entweichen kann.
• Stellen Sie das Gerät nicht an mangelhaft belüfteten Orten auf.

Verwenden Sie das Gerät nicht unter direkter Sonneneinstrahlung, und setzen Sie es nicht in einem geschlossenen Fahrzeug (oder Boot usw.) aus, wo die Innentemperatur 40°C überschreiten könnte.

1. Benutzen Sie das Gerät nicht an Orten folgender Art:

• Wo die Temperatur übermäßig hoch oder niedrig sein kann. Der empfohlene Temperaturbereich liegt zwischen 5°C und 35°C.
• Wo starke Vibrationen auftreten könnten
• Wo die Feuchtigkeit sehr hoch ist, z.B. im Badezimmer
• Wo das Gerät starken Magnetquellen ausgesetzt ist, wie z.B. Elektromagneten oder Lautsprechern.

2 Schützen Sie das Gerät vor übermäßigem Staub

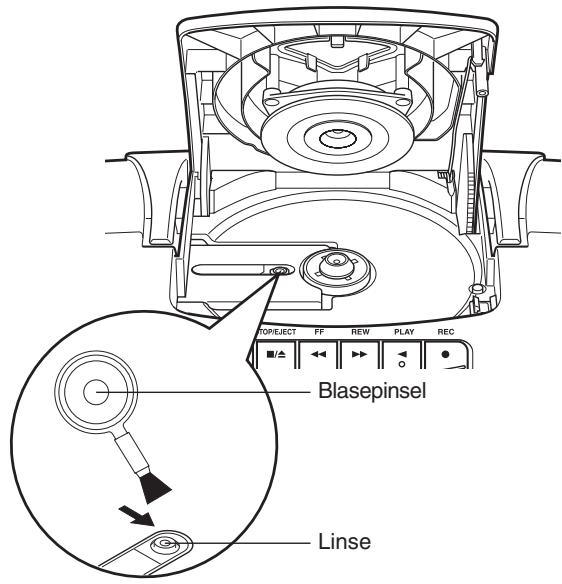

Schließen Sie das CD-Fach, damit die CD-Linse nicht von Staub blockiert wird. Berühren Sie niemals die CD-Linse.

3 Kondensation

Unter den folgenden Bedingungen kann Kondensation auftreten und das Gerät nicht mehr ordnungsgemäß funktionieren:

• Wenn das Gerät in einem Raum steht, wo gerade eine Heizung eingeschaltet wurde
• Wenn das Gerät in einem Raum mit starkem Rauch oder hoher Luftfeuchtigkeit steht
• Wenn das Gerät von einem kalten in einen warmen Raum gebracht wurde

Stellen Sie in solchen Fällen die STANDBY/ON-Taste auf ON und warten Sie eine oder zwei Stunden, bevor Sie das Gerät benutzen.

4 Lautstärkeregelung

Anders als bei Analogschallplatten entstehen bei CDs extrem weniger Rauschen. Falls Sie versuchen, die Lautstärke durch Horchen auf den anfänglichen Rauschpegel einzustellen, wie Sie das vielleicht von Analogschallplatten gewöhnt sind, können die Lautsprecher durch einen heftigen Schallstoß bei Beginn der Wiedergabe beschädigt werden. Drehen Sie deshalb die Lautstärke anfangs herunter, und regulieren Sie sie erst während der CD-Wiedergabe.

5 Sicherheitsvorrichtung

Das Gerät weist eine Sicherheitsvorrichtung auf, die den Laserstrahl abschaltet, sobald das CD-Fach geöffnet wird.

6 Lassen Sie keine magnetischen

Gegenstände in der Nähe der Lautsprecher

Die Lautsprecher enthalten Elektromagneten; wenn Sie Tonbandkassetten oder Magnetkarten darauf ablegen, könnten deren Daten eventuell gelöscht werden.

7 Halten Sie das Gerät fern von

Fernsehgeräten

Wenn das Gerät zu nahe am Fernseher aufgestellt wird, kann es zu einer Verzerrung des Fernsehbilds kommen. Stellen Sie das Gerät in solchen Fällen weiter weg vom Fernseher auf. Falls die Bildverzerrung dadurch nicht behoben wird, sollten Sie das Gerät nicht benutzen, solange der Fernseher eingeschaltet ist.

8 Reinigen des Gehäuses

Falls das Gehäuse schmutzig ist, können Sie es mit einem weichen, trockenen Tuch abwischen. Verwenden Sie auf keinen Fall Benzin oder Farbverdünner, da sonst die Geräteoberfläche Schaden leiden kann.

9 Betrieb mit Kopfhörer

• Stellen Sie die Lautstärke nicht zu hoch ein; es besteht die Gefahr permanenter Gehörschäden.
• Aus Sicherheitsgründen sollten Sie niemals mit aufgesetztem Kopfhörer ein Fahrzeug fahren.

10 Tragegriff

Klappen Sie den Tragegriff nicht hoch oder herunter, solange die Antenne ausgefahren ist, da die Antenne sonst beschädigt werden könnte. Stellen Sie den Tragegriff so, dass er den Antennenbetrieb nicht behindert.

Betrieb mit Netzspannung

Schließen Sie das AC-Netzkabel an.

VORSICHT:

• Verwenden Sie das Gerät nur mit dem mitgelieferten JVC-Netzkabel, um jegliche Fehlfunktion oder Beschädigung zu vermeiden.

Nehmen Sie die Batterien heraus, falls Sie das Gerät mit Netzspannung betreiben.

• Ziehen Sie unbedingt das Netzkabel aus der Steckdose, bevor Sie das Haus verlassen oder wenn Sie vorhaben, das Gerät längere Zeit nicht zu benutzen.

Betrieb mit Batterien

Batterien einlegen

1. Öffnen Sie den Batteriefachdeckel.

Ziehen Sie den Batteriefachdeckel zu sich her, und drücken Sie gleichzeitig auf die mit Pfeil gekennzeichneten Stellen.

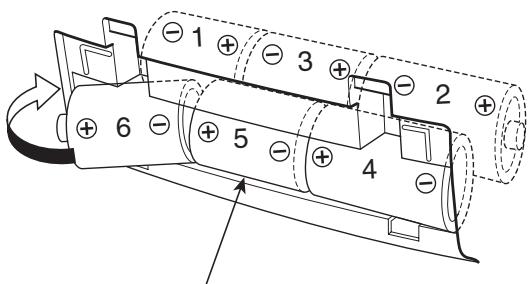

2. Legen Sie sechs Batterien des Typs R20 (SUM-1)/D (13D) ein.

Achten Sie darauf, dass die Batteriepole ⊕ und ⊖ korrekt ausgerichtet sind.

Batterietyp R20 (SUM-1)/D (13D)

3. Setzen Sie den Batteriefachdeckel wieder auf.

Batterien prüfen

Wenn die Bandgeschwindigkeit schwächer wird, die Lautstärke abnimmt oder die CD-Wiedergabe nur noch mit Unterbrechungen funktioniert, sollten Sie alle Batterien durch frische ersetzen.

Vor wichtigen Aufnahmen sollten Sie neue Batterien einlegen (möglichst Alkalizellen mit längerer Betriebslebensdauer), um Ausfälle zu vermeiden.

Bessere Batterienutzung

• Bei fortgesetztem Gerätebetrieb werden die Batterien schneller leer als bei Betrieb mit Unterbrechungen.
• Bei Gerätebetrieb in kalter Umgebung werden die Batterien schneller leer als bei Betrieb an warmen Orten.

VORSICHT:

• Wenn Sie das Gerät längere Zeit nicht benutzen wollen (mehr als zwei Wochen), oder wenn Sie es mit Netzspannung betreiben, sollten Sie die Batterien herausnehmen, um jegliche Störungen oder Beschädigungen zu vermeiden.
• Wenn Sie das Gerät über das mitgelieferte JVC-Netzkabel am Stromnetz anschließen, schaltet die Stromversorgung auch bei eingelegten Batterien automatisch auf Netzstrom um.

Bei Betrieb über das Netzkabel sollten Sie aber trotzdem die Batterien herausnehmen.

VORSICHT BEI BATTERIEBETRIEB:

Wenn Batterien falsch benutzt werden, könnten sie explodieren oder es könnte Batteriesäure austreten. Achten Sie besonders auf Folgendes:

• Vergewissern Sie sich, dass die Batteriekontakte und korrekt ausgerichtet sind; legen Sie die Batterien gemäß der linken Abbildung ein.
• Legen Sie niemals alte und neue Batterien zusammen ein, und kombinieren Sie niemals verschiedene Arten von Batterien.
• Versuchen Sie keinesfalls, nicht-wiederaufladbare Batterien aufzuladen.
• Nehmen Sie die Batterien heraus, wenn das Gerät längere Zeit nicht benutzt werden soll.

Falls Batteriechemikalien einmal auf die Haut geraten sind, müssen Sie sie sofort mit viel Wasser abspülen. Falls diese Chemikalien auf das Gerät geraten sind, ist das Gerät sofort gründlich zu reinigen.

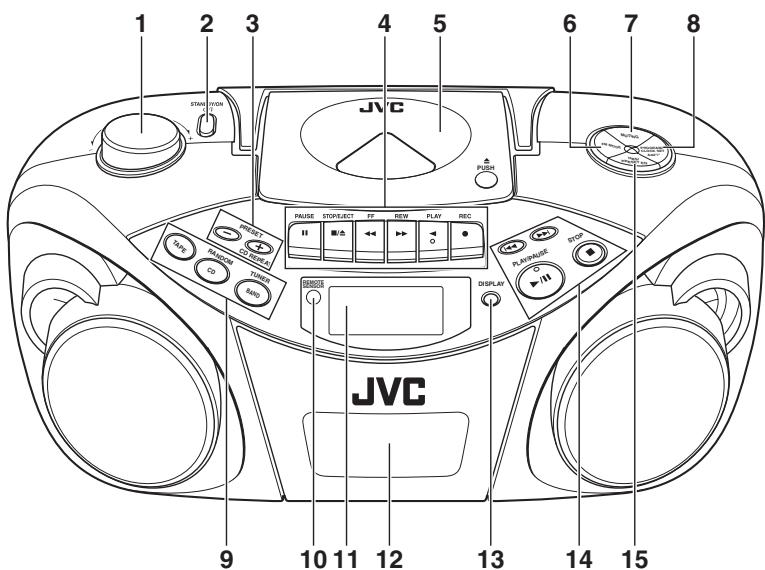

Oberseite und Front

1 VOLUME-Knopf 2 STANDBY/ON / -Taste (Bereitschaft) 3 PRESET - -Taste (Vorwahlsender) PRESET + /CD REPEAT-Taste 4 Kassettenbetriebstasten

PAUSE II -Taste

STOP/EJECT □/△ -Taste (Stopp/Auswurf)

FF -Taste

REW▶-Taste

PLAY -Taste

REC ● -Taste

5 CD-Fach 6 FM MODE (UKW)-Taste 7 MUTING-Taste (Stummschaltung)

8 PROGRAM/CLOCK SET-Taste (Programm/Uhreinstellung) 9 TAPE-Taste (Kassette) CD/RANDOM-Taste (CD/Zufallswiedergabe) BAND/TUNER-Taste (Tuner/Wellenbereich)

10 REMOTE SENSOR 11 Anzeigefenster 12 Kassettendeck 13 DISPLAY-Taste (Anzeige) 14 Taste

▶Taste

PLAY/PAUSE ▷/II -Taste

STOP -Taste

15 HBS/PRESET EQ-Taste

(Equalizer-Voreinstellung)

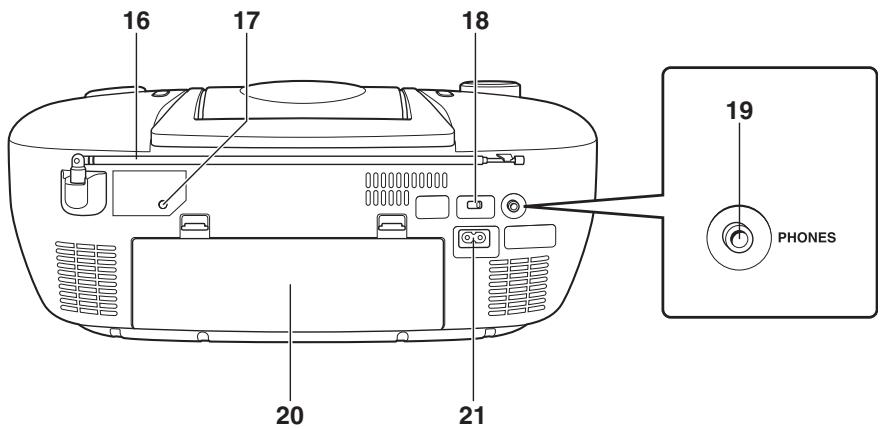

Rückseite

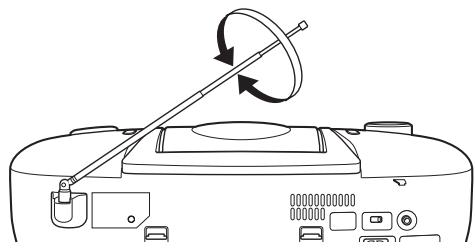

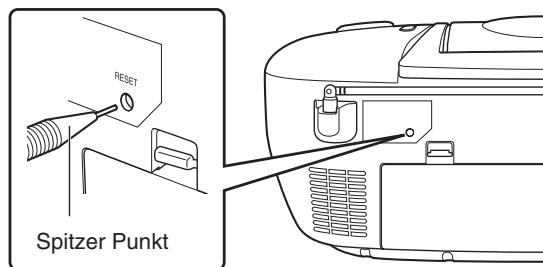

16 Teleskopantenne 17 RESET-Taste (Werkeinstellungen) 18 BEAT CUT-Schalter (Überlagerungsbegrenzung) 19 PHONES-Buchse (Kopfhörer)

Schließen Sie einen Stereo-Ministecker-Kopfhörer

(3,5 mm Steckerdurchmesser, Impedanz 16 Ω bis

32 Ω) an diese Buchse an. Der Lautsprecherausgang bleibt abgeschaltet, solange der Kopfhörer angeschlossen ist.

20 Batteriefachdeckel

21 AC IN (AC-Eingangs)-Buchse

FERNBEDIENUNG

Batterien einlegen

1 Nehmen Sie den Batteriefachdeckel von der Rückseite der Fernbedienung ab.

2 Legen Sie zwei Batterien der Größe AAA (UM-4)/R03 ein (mitgeliefert).

Legen Sie die Batterien so ein, dass ⊕ und ⊖ den Markierungen im Batteriefach entsprechen. Setzen Sie zuerst jeweils die Minusseite ⊖ ein.

Batterietyp AAA (UM-4)/R03

3 Setzen Sie den Batteriefachdeckel wieder auf.

Auswechseln der Batterien

Der maximale Steuerabstand zwischen Fernbedienung und Sensorfenster am Gerät beträgt etwa 7 Meter. Wenn der Steuerabstand kleiner geworden ist oder die Fernbedienung nicht mehr einwandfrei funktioniert, ersetzen Sie die Batterien durch neue.

Hinweise zum Gebrauch der Fernbedienung

• Richten Sie die Vorderkante der Fernbedienung möglichst direkt auf das Sensorfenster des Geräts. Der steuerbare Abstand vom Gerät ist geringer, wenn Sie die Fernbedienung in einem anderen Winkel auf das Gerät richten.
• Betätigen Sie die Tasten sicher, aber nachdrücklich.
• Achten Sie darauf, dass kein starkes Licht (direkte Sonneneinstrahlung oder starkes Kunstlicht) direkt auf das Sensorfenster des Geräts strahlt. Außerdem sollen sich zwischen Fernbedienung und Sensorfenster des Geräts keine Hindernisse befinden.

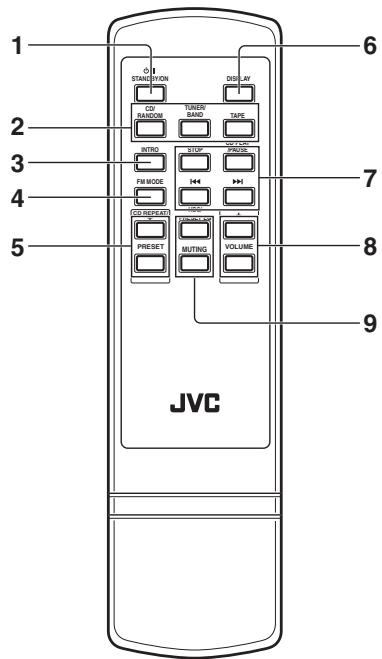

Namen der Tasten

1 /STANDBY/ON-Taste (Bereitschaft) 2 CD/RANDOM-Taste (CD/Zufallswiedergabe) TUNER/BAND-Taste (Tuner/Wellenbereich) TAPE-Taste (Kassette) 3 INTRO-Taste (Anspieltaste) 4 FM MODE (UKW)-Taste 5 CD REPEAT / PRESET + -Taste (Vorwahlsender aufwärts) PRESET - -Taste (Vorwahlsender abwärts) 6 DISPLAY-Taste (Anzeige) 7 STOP-Taste CD PLAY/PAUSE-Taste (CD-Abspielen/Pause)

Taste ▶Taste

8 VOLUME + -Taste (Lautstärke)

VOLUME - -Taste (Lautstärke)

9 HBS/PRESET EQ-Taste

Equalizer-Voreinstellung)

MUTING-Taste (Stummschaltung)

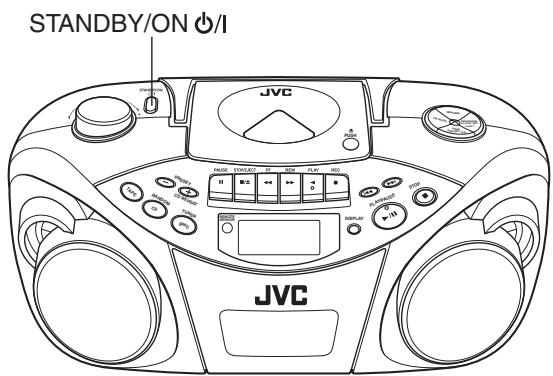

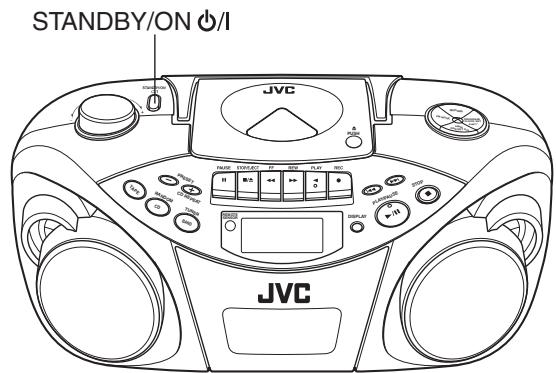

EIN-/AUSSCHALTEN DES GERÄTS

STANDBY/ION

U STANDBY/ON / -Taste (Bereitschaft)

Drücken Sie die STANDBY/ON-Taste (Ein/Aus-Taste) am Gerät, um es ein- bzw. auszuschalten.

Sie können dazu auch die STANDBY/ON-Taste der Fernbedienung drücken.

Das Anzeigefenster leuchtet auf, wenn das Gerät eingeschaltet wird. (Beachten Sie, dass das Displayfenster auch dann nicht aufleuchtet, wenn das Gerät eingeschaltet ist, aber mit Batterien betrieben wird.) Das Gerät ist dann wieder mit der beim letzten Ausschalten gewählten Tonquelle aktiv.

Um die Stromversorgung komplett auszuschalten

Ziehen Sie das AC-Netzkabel aus dem AC-Ausgang.

Falls sich Batterien im Gerät befinden, entfernen Sie sie.

Hinweise:

• Wenn Sie das AC-Netzkabel herausziehen oder ein Stromausfall eintritt, wird die Uhr auf der Stelle auf „0:00“ (0:00 Uhr) gestellt, wohingegen die eingestellten Radiosender (siehe Seite 15) nach ein paar Tagen gelöscht werden. Die Uhranzeige blinkt so lange, bis Sie die Uhrzeit erneut einstellen.
• Nehmen Sie die Batterien heraus, wenn Sie das Gerät in der Hand oder im Auto transportieren wollen. Sie verhindern damit, dass sich das Gerät versehentlich einschaltet und unnötig Strom verbraucht.

Bevor Sie das Gerät weiter benutzen, stellen Sie zuerst die darin eingebaute Uhr ein.

Die Uhr verfügt über eine 24-Stunden-Anzeige.

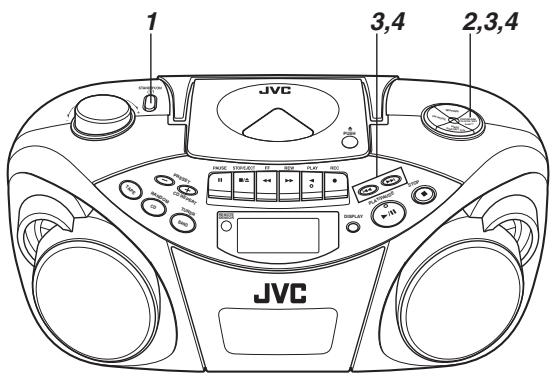

1 Drücken Sie STANDBY/ON, um das Gerät auszuschalten, wenn es eingeschaltet ist.

Die Uhr blinkt auf dem Anzeigefenster.

2 Drücken Sie PROGRAM/CLOCK SET (Programm/Uhr einstellen) und halten Sie sie länger als 2 Sekunden gedrückt.

Die Stundenziffern beginnen zu blinken.

3 Drücken Sie | oder > um die Stunden einzustellen und drücken Sie dann PROGRAM/CLOCK SET.

Die Minutenziffern beginnen zu blinken.

4 Drücken Sie | oder > um die Minuten einzustellen und drücken Sie dann PROGRAM/CLOCK SET.

Hinweis:

Wenn ein Stromausfall eintritt, verliert die Uhr ihre Einstellung und wird auf „0:00“ (0:00 Uhr) zurückgestellt. Die Uhranzeige blinkt so lange, bis Sie die Uhrzeit erneut einstellen.

Anzeige der Uhrzeit, während CD oder Radio eingestellt ist

Drücken Sie DISPLAY.

Mit jedem Tastendruck wechselt die Anzeige zwischen der Uhrzeitanzeige und der normalen Anzeige.

(Ein Steuerbefehl an das Gerät, während die Uhrzeit angezeigt wird, bewirkt den Wechsel der Anzeige auf normale Anzeige.)

DISPLAY Gerät

Fernbedienung

Einstellen der Lautstärke

Drehen Sie VOLUME im Uhrzeigersinn, um die Lautstärke lauter zu stellen oder gegen den Uhrzeigersinn, um sie leiser zu stellen.

Sie können VOLUME + oder VOLUME - auf der Fernbedienung drücken, um die Lautstärke lauter oder leiser zu stellen.

Der Lautstärkepegel kann in 31 Stufen eingestellt werden (00 VOL bis 30 VOL).

Vorsicht:

Schalten Sie das Gerät NICHT aus, solange die Lautstärke sehr laut eingestellt ist. Andernfalls können beim nächsten Einschalten oder beim nächsten Aktivieren einer Tonquelle ein plötzlicher Schallstoß Ihr Gehör und/oder die Lautsprecher und Kopfhörer beschädigen.

DENKEN Sie DARAN, dass Sie die Lautstärke nicht regeln können, solange das Gerät ausgeschaltet ist.

Kurzzeitiges Abschalten des Tons

Drücken Sie während der Wiedergabe MUTING.

Der Ton wird ausgeschaltet und die MUTING-Anzeige erscheint auf dem Anzeigefenster.

Der Ton wird wieder aktiviert, wenn Sie die MUTING-Taste erneut drücken.

Betrieb mit Kopfhörer

Schließen Sie den Kopfhörer an die PHONES Buchse an.

Aus den Lautsprechern ertönt nun kein Ton mehr. Senken Sie unbedingt die Lautstärke, bevor Sie einen Kopfhörer anschließen.

Verstärkung der Basstöne

Mit dem Hyper-Bass Sound können Sie aus dem Gerät auch kräftige Bässe hervorholen.

Drücken Sie die HBS/PRESET EQ-Taste und halten Sie sie gedrückt, bis die HBS-Anzeige im Anzeigefenster aufleuchtet.

Zum Abschalten des Basseffekts drücken Sie die Taste erneut und halten Sie sie gedrückt, bis die HBS-Anzeige erlischt.

Wahl des Klangmodus

Sie können unter 5 Voreinstellungen des Klangmodus wählen.

CLASSIC: Gut für klassische Musik.

ROCK: Verstärkt hohe und tiefe Töne. Gut für akustische Musik.

POP: Gut für Vokalmusik.

JAZZ: Gut für Jazzmusik.

FLAT: Normaler Klang.

Wahl des Klangmodus

Drücken Sie wiederholt HBS/PRESET EQ, bis die Anzeige des von Ihnen gewünschten Klangmodus im Anzeigefenster erscheint.

Mit jedem Tastendruck wechselt der Klangmodus wie folgt:

Hinweise zu Compact-Discs

Dieses Gerät wurde nur zur Wiedergabe folgender CD-Typen konzipiert:

• Digitale Audio-CDs
• Aufnehmbare digitale Audio-CDs (CD-R)
• Überschreibenbare digitale Audio-CDs (CD-RW)

Zum Abspielen einer CD-R oder CD-RW

Es können finalisierte, in Musik-CD-Format aufgenommene CD-R oder CD-RW abgespielt werden. (Wenn eine CD-RW in einem anderen Format aufgenommen wurde, löschen Sie alle Daten auf der CD-RW vollständig, bevor Sie sie überspielen).

• Sie können CD-R oder CD-RW wie eine Audio-CD abspielen.
• Manche CD-R oder CD-RW können aufgrund ihrer Merkmale, eventueller Beschädigungen oder Flecken nicht auf diesem Gerät abgespielt werden oder weil die Linse des CD-Players verschmutzt ist.
• Der Reflektionsgrad einer CD-RW ist niedriger als der anderer CDs, deshalb kann das Lesen einer CD-RW länger dauern.
• CD-R und CD-RW im MP3-Format können nicht abgespielt werden.

Handhabung von Discs

Da verschmutzte, beschädigte oder verformte Discs das Gerät beschädigen könnten, sollten Sie folgende Punkte besonders beachten:

• Berühren Sie nicht die reflektierende Aufnahmefläche.
• Die Etikettseite darf nicht beklebt oder beschrieben werden.
• Discs dürfen nicht verbogen werden.

Aufbewahrung

• Vergessen Sie nicht, aus dem Gerät herausgenommene Discs wieder in ihre Hülle zurückzustecken.
• Discs sollten keiner direkten Sonneneinstrahlung, hoher Temperatur eines Heizkörpers o. Ä., hoher Feuchtigkeit oder Staub ausgesetzt werden.

Reinigen von Discs

Vor dem Einlegen einer Disc sollten Sie Staub, Schmutz oder Fingerabdrücke mit einem weichen, trockenen Tuch entfernen. Discs sollten grundsätzlich nur durch eine gerade Wischbewegung von der Mitte weg zum Außenrand gereinigt werden.

Verwenden Sie keinesfalls Farbverdünner, Benzin, Schallplattenreinigungsmittel oder Antistatik-Spray.

• Herausnehmen einer Disc aus ihrer Hülle und Wiedereinsetzen

Drücken Sie auf die Hüllenmitte, um die Disc herauszunehmen.

Drücken Sie auf den inneren Disc-Rand, bis sie einrastet.

• Handhabung

Falsch

• Reinigung

Richtig

Falsch

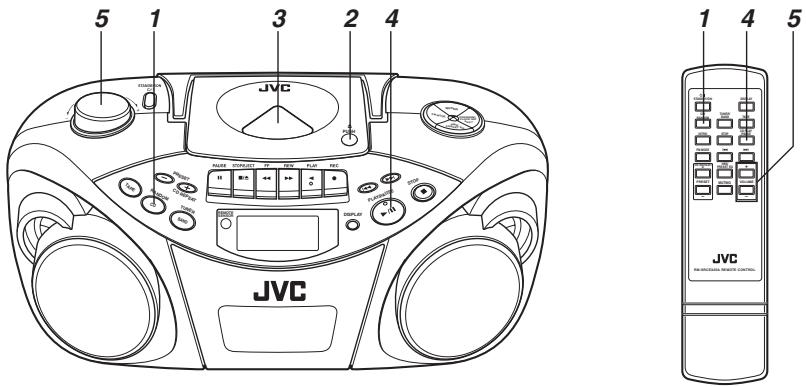

Grundfunktionen

1 Schalten Sie durch Drücken der CD/RANDOM-Taste auf den CD-Modus, falls das Gerät im TUNER- oder TAPE-Modus ist.

Sie können CD/RANDOM auf der Fernbedienung drücken, um in den CD-Modus zu gehen.

2 Drücken Sie PUSH, um das CD-Fach zu öffnen. 3 Legen Sie eine Disc mit dem Etikett nach oben weisend ein, und schließen Sie die Klappe.

• 8-cm-CDs können auf diesem Gerät ohne Adapter abgespielt werden.

4 Drücken Sie PLAY/PAUSE ▶/II, um mit der Wiedergabe zu beginnen.

Sie können mit der Wiedergabe beginnen, indem Sie CD PLAY/PAUSE auf der Fernbedienung drücken. Während der Wiedergabe werden die gegenwärtige Titelnummer und die verstrichene Wiedergabezeit angezeigt.

5 Stellen Sie die Lautstärke ein.

Hinweise:

• Folgende Information wird eventuell angezeigt, wenn die Disc falsch herum eingelegt wurde. Legen Sie die Disc noch einmal korrekt ein.

• Falls während der Wiedergabe Titelfehlzugriffe auftreten, senken Sie die Lautstärke.
• Titelfehlzugriffe treten auf, wenn das Gerät starken Erschütterungen ausgesetzt oder an einem Ort mit starken Vibrationen betrieben wird (z.B. in einem Fahrzeug auf schlechten Straßen).
• Wenn Sie CD/RANDOM drücken, während das Gerät im CD-Modus ist, wechselt es in den Zufallswiedergabemodus.

Abbruch der Wiedergabe

Drücken Sie STOP ■.

Sie können STOP auf der Fernbedienung drücken, um die Wiedergabe abzubrechen.

Vorsicht:

Halten Sie die Wiedergabe an, bevor Sie das CD-Fach öffnen. Warten Sie, bis die Disc sich nicht mehr dreht, und nehmen Sie sie erst dann heraus.

Pausieren der Wiedergabe

Drücken Sie PLAY/PAUSE ▶/II während der Wiedergabe.

Sie können auch CD PLAY/PAUSE auf der Fernbedienung drücken, um die Wiedergabe abzubrechen.

Drücken Sie zum Fortsetzen der Wiedergabe erneut diese Taste.

Überspringen einzelner Titel

- Sprung zum vorausgehenden Titel

Betätigen Sie während der Wiedergabe die Taste |一| einmal, um zum Anfang des aktuellen Titels zurückzugehen, betätigen Sie sie zweimal, um zum Anfang des vorherigen Titels zu gehen.

- Sprung zum nächsten Titel

Drücken Sie während der Wiedergabe die ▶-Taste, um zum Anfang des nächsten Titels zu springen.

Gerät

Fernbedienung

Suchen – Auffinden einer gewünschten Stelle auf der CD

Drücken Sie | oder >> und halten Sie es während der Wiedergabe gedrückt.

Hören Sie hin, und lassen Sie die Taste los, wenn die betreffende Stelle erreicht ist.

Gerät

Fernbedienung

Fernbedienung

Wiedergabe mit Wiederholung/Zufallswiedergabe

Wiedergabewiederholung

Drücken Sie während der Wiedergabe PRESET +/CD REPEAT.

Sie können CD REPEAT / PRESET + auf der Fernbedienung drücken, um die Wiederholung der Wiedergabe anzuwählen.

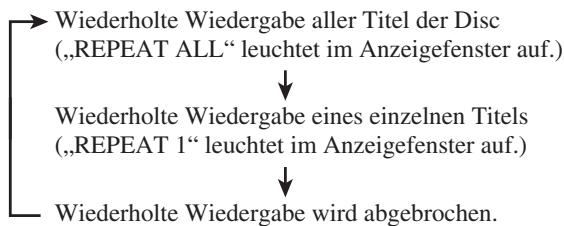

Mit jedem Tastendruck wechselt der Wiederholungsmodus wie folgt:

Zufallswiedergabe

Drücken Sie die CD/RANDOM-Taste im CD-Modus, so dass die RANDOM-Anzeige im Anzeigefenster aufleuchtet.

Sie können CD/RANDOM auf der Fernbedienung drücken, um die Zufallswiedergabe anzuwählen.

Die Titel werden nun in Zufallsreihenfolge abgespielt.

Um die Zufallswiedergabe abzubrechen, drücken Sie wieder die CD/RANDOM-Taste; die RANDOM-Anzeige erlischt nun.

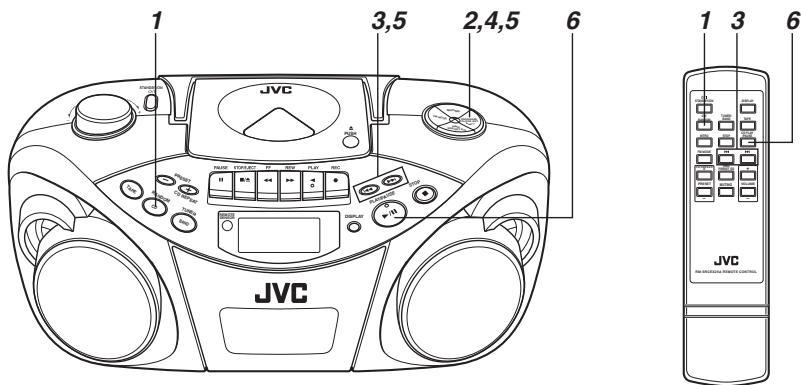

Programmierte Wiedergabe

Bis zu 20 Titel können in jeder beliebigen Folge programmiert werden.

Hinweis:

Für die folgenden Schritte steht nur eine beschränkte Zeitspanne zur Verfügung. Wenn die Einstellung abgebrochen wird, bevor Sie zu Ende sind, fangen Sie wieder von Schritt 2 an.

1 Drücken Sie CD/RANDOM, um in den CD-Modus zu gehen.

Sie können CD/RANDOM auf der Fernbedienung drücken, um in den CD-Modus zu gehen.

2 Drücken Sie PROGRAM/CLOCK SET im Stoppmodus.

Die PROG-Anzeige blinkt nun im Anzeigefenster.

3 Drücken Sie oder, um den zu programmierenden Titel auszuwählen.

Zu programmierender Titel

4 Drücken Sie PROGRAM/CLOCK SET.

5 Wiederholen Sie die Schritte 3 bis 4, um weitere Titel zu programmieren.

6 Drücken Sie PLAY/PAUSE ►/II, während die PROG-Anzeige blinkt.

Die Titel werden in der von Ihnen programmierten Reihenfolge wiedergegeben.

Sie können CD PLAY/PAUSE auf der Fernbedienung drücken, um die programmierte Wiedergabe zu starten.

Hinweise:

• Wenn die PROG-Anzeige erlischt, bevor Sie PLAY/PAUSE ►/drücken (oder CD PLAY/PAUSE auf der Fernbedienung drücken), drücken Sie PROGRAM/CLOCK SET und starten Sie danach die Wiedergabe.
• Wenn Sie CD/RANDOM drücken, während das Gerät im CD-Modus ist, wechselt es in den Zufallswiedergabemodus.

Stoppen der Wiedergabe

Drücken Sie STOP (oder STOP auf der Fernbedienung).

Die PROG-Anzeige erlischt und das Gerät beendet die programmierte Wiedergabe.

Überprüfung des Programminhalts

Bevor Sie mit der programmierten Wiedergabe starten, drücken Sie PROGRAM/CLOCK SET.

Mit jedem Tastendruck werden die programmierten Titel im Anzeigefenster angezeigt.

Aufnahme von Titeln ins Programm

1. Drücken Sie wiederholt PROGRAM/CLOCK SET, bis als Titelnummer „00“ erscheint. 2. Drücken Sie | oder um die Titelnummer zu wählen, betätigen Sie dann PROGRAM/CLOCK SET.

Bearbeitung des Programms

1. Drücken Sie wiederholt PROGRAM/CLOCK SET, bis die Programmnummer angezeigt wird, die Sie bearbeiten wollen. 2. Wählen Sie mit ◀ oder ▶ eine neue Titelnummer und betätigen Sie dann PROGRAM/CLOCK SET.

Wiederholung der programmierten Wiedergabe

Drücken Sie PRESET + / CD REPEAT (oder CD REPEAT/PRESET + auf der Fernbedienung), nachdem Sie die programmierte Wiedergabe gestartet haben.

Löschen des gesamten Programms aus dem Speicher

Drücken Sie PROGRAM/CLOCK SET, bis die PROG-Anzeige blinkt, und drücken Sie STOP (oder STOP auf der Fernbedienung), während die PROG-Anzeige blinkt.

Das gespeicherte Programm wird auch gelöscht, sobald Sie die Disc-Schublade öffnen.

Hinweis:

Nach der Eingabe von 20 Titeln geht die Programmnummer wieder auf „1". Mit der Eingabe von weiteren Titeln überschreiben Sie die bereits programmierten Titel der entsprechenden Nummern.

Erste Instruktionen zur Wiedergabe – Anspiel-Wiedergabe

Jeder Titel oder jeder programmierte Titel einer CD kann 10 Sekunden lang angespielt werden.

Drücken Sie INTRO.

Die INTRO-Anzeige erscheint im Anzeigefenster und die Anspiel-Wiedergabe beginnt.

Um die Anspiel-Wiedergabe für programmierte Wiedergabe und Zufallswiedergabe zu benutzen, drücken Sie nach Beginn der Wiedergabe die entsprechende Taste.

Stoppen der Wiedergabe

Drücken Sie STOP (oder STOP auf der Fernbedienung).

Die INTRO-Anzeige erlischt und das Gerät verlässt die Anspiel-Wiedergabe.

Herausgehen aus der Anspiel-Wiedergabe ohne zu stoppen

Drücken Sie während der Wiedergabe INTRO. Die INTRO-Anzeige erlischt und das Gerät bleibt auf Wiedergabe.

Hinweis:

Wenn Sie INTRO drücken und der Titel bereits über 10 Sekunden lang läuft, wird der Anfang des folgenden Titels wiedergegeben.

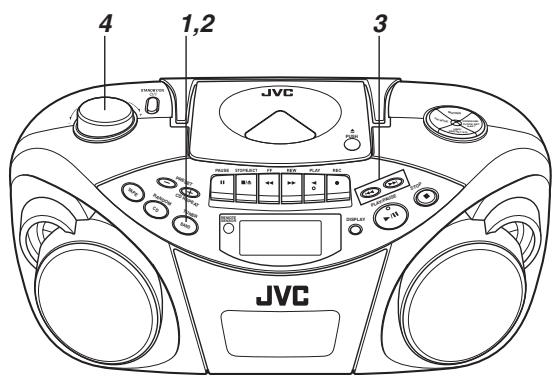

Sender abstimmen

1 Drücken Sie BAND/TUNER, um in den Tuner-Modus zu wechseln. 2 Wählen Sie mit der BAND/TUNER-Taste den Wellenbereich FM (UKW) oder AM (MW). 3 Drücken Sie | oder ▶ und halten Sie es länger als eine Sekunde gedrückt.

Das Gerät beginnt mit dem Suchlauf und stoppt, sobald ein Sender mit ausreichend starkem Funksignal abgestimmt ist.

Wenn Sie die ◀◀ oder ▶▶ nur kurz und wiederholt drücken, wechselt die Frequenz schrittweise.

4 Stellen Sie die Lautstärke ein.

Ändern des FM (UKW)-Empfangsmodus

Wenn eine FM (UKW)-Stereosendung nur schwer zu hören oder von starkem Rauschen gestört ist, bietet monophoner Empfang bessere Qualität.

Drücken Sie FM MODE, woraufhin die MONO-Anzeige im Anzeigefenster erscheint.

Um wieder auf Stereoeffekt zu wechseln, drücken Sie erneut FM MODE, woraufhin die MONO-Anzeige erlischt.

Gerät

Fernbedienung

Hinweis:

Die Einstellung des FM-Empfangsmodus wird gelöscht, wenn Sie einen anderen Sender abstimmen.

Gebrauch der Antennen

FM (UKW)

AM (MW)

Hinweis:

Die eingebaute Ferritstabantenne kann eventuell Störungen von Fernsehgeräten in der Nähe aufnehmen und damit den AM (MW)-Empfang beeinträchtigen.

Voreinstellung von Sendern

Sie können bis zu 10 FM (UKW)- und 10 AM (MW)-Sender voreinstellen.

Für die folgenden Schritte steht nur eine begrenzte Zeitspanne zur Verfügung. Sollte die Einstellung verlassen werden, bevor Sie fertig sind, beginnen Sie wieder mit Schritt 3.

Hinweis:

In manchen Fällen wurden bereits Testfrequenzen im Radio gespeichert, weil die Tuner-Voreinstellungsfunktion in der Fabrik vor der Lieferung getestet wurde. Dies bedeutet keine Störung. Sie können die von Ihnen gewünschten Sender speichern, indem Sie den Voreinstellungsanweisungen folgen.

1. Wählen Sie mit der BAND/TUNER-Taste den Wellenbereich FM (UKW) oder AM (MW). 2. Drücken Sie oder, um den für die Voreinstellung gewünschten Sender abzustimmen. 3. Drücken Sie PROGRAM/CLOCK SET.

Die PROG-Anzeige blinkt nun im Anzeigefenster.

4. Wählen Sie mit PRESET+/CD REPEAT oder PRESET - eine Voreinstellungsnummer.

Sie können mit CD REPEAT / PRESET + oder PRESET - eine Voreinstellungsnummer auf der Fernbedienung wählen.

Voreinstellungsnummer

5. Drücken Sie PROGRAM/CLOCK SET.

Der in Schritt 2 abgestimmte Sender wird auf der in Schritt 4 gewählten Voreinstellungsnummer gespeichert. Die Speicherung eines neuen Senders auf einer bereits belegten Nummer löscht den vorher gespeicherten Sender. 6. Wiederholen Sie die Schritte 2 bis 5, um durch Verwendung anderer Voreinstellungsnummern weitere Sender voreinzustellen.

Abruf eines voreingestellten Senders

1 Wählen Sie mit der BAND/TUNER-Taste den Wellenbereich FM (UKW) oder AM (MW). 2 Drücken Sie wiederholt PRESET +/CD REPEAT oder PRESET - bis die gewünschte Voreinstellungsnummer erscheint.

Hinweis:

Wenn Sie das AC-Netzkabel herausziehen oder ein Stromausfall eintritt, werden die voreingestellten Sender nach ein paar Tagen gelöscht. Falls dies geschieht, stellen Sie die Sender erneut ein.

Hinweis zu Tonbandkassetten

• Verwenden Sie nur normale Typ-I Kassettenbänder. Die Aufnahme-/Wiedergabeeigenschaften dieses Geräts sind auf normale Kassettenbänder abgestimmt, die andere Eigenschaften aufweisen als die von CrO2 und Metallbändern.
• Die Verwendung von Kassettenbändern, die länger als 120 Minuten dauern, ist nicht zu empfehlen, da die Aufnahmequalität leiden kann und solche Bänder an der zweiten Andruckrolle und Capstan hängen bleiben.
• Lose Bänder können Störungen verursachen. Straffen Sie das Kassettenband vorsichtig mit einem Bleistift, wie nachstehend dargestellt.

Drehen Sie den Bleistift, um das Band zu straffen.

• Um zu verhindern, dass Aufnahmen versehentlich gelöscht werden, sollten Sie die Löschschutzzungen mit einem Schraubenzieher herausbrechen. Nach dem Herausbrechen dieser Löschschutzzungen können Sie die entstandenen Öffnungen mit Klebeband verdecken, um die Kassette zu löschen oder zu überspielen.

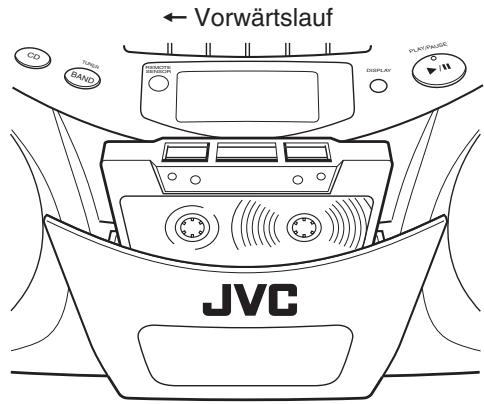

Einlegen einer Kassette

1 Drücken Sie STOP/EJECT, um das Kassettenfach zu öffnen. 2 Legen Sie eine Kassette mit der offenen Seite nach oben und mit der Wiedergabeseite zur Gerätefront weisend ein, wie dargestellt.

3 Schließen Sie das Kassettenfach durch sanftes Drücken.

Das Kassettenfach rastet hörbar ein.

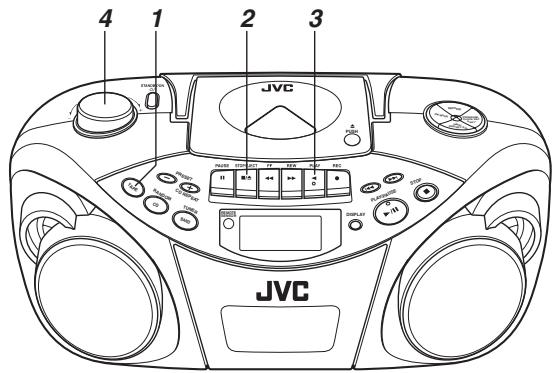

Grundfunktionen

1 Drücken Sie TAPE, um in den Kassetten-Modus zu wechseln. 2 Legen Sie eine Kassette ein. Verwenden Sie nur normale Typ-I Kassettenbänder. 3 Drücken Sie PLAY, um mit der Wiedergabe zu beginnen. 4 Stellen Sie die Lautstärke ein.

Abbruch der Wiedergabe

Drucken Sie STOP/EJECT ■/▲

Das Kassettenband stoppt außerdem, wenn es ganz abgelaufen ist.

Schnellspulen des Kassettenbands

Drucken Sie REW▶ oder FF

Wenn die Kassette am Ende angelangt ist, drücken Sie STOP/EJECT ■/▲, um aus REW▶ oder FF◀ zu gehen.

Grundfunktionen

Standardaufnahme

1 Bereiten Sie die Tonaufnahmequelle vor.

• Bei Aufnahme vom Radio: Schalten Sie auf den TUNER-Modus, und stimmen Sie auf den gewünschten Sender ab.
• Bei Aufnahme von CD: Schalten Sie auf CD-Modus und legen Sie eine CD ein.

2 Legen Sie eine leere oder löschbare Kassette ein.

Verwenden Sie nur normale Typ-I Kassettenbänder.

3 Drucken Sie REC ●

PLAY◀ wird damit auch gedrückt und die Aufnahme beginnt.

Aufnahmestopp

Drücken Sie STOP/EJECT ■/▲

Das Kassettenband stoppt außerdem, wenn es ganz abgelaufen ist.

Hinweise:

• Es muss hier darauf hingewiesen werden, dass es gegen das Gesetz verstoßen kann, bespielte Kassetten, Platten oder CDs aufzunehmen, ohne die Genehmigung des Inhabers des Copyrights für die Ton- oder Videoaufnahme, der Sendung oder der Kabelsendung und des darin eingebetteten literarischen, dramatischen, musikalischen oder künstlerischen Werks einzuholen.
• Die Aufnahmeaussteuerung wird automatisch korrekt geregelt, so dass sie nicht vom VOLUME abhängt. Daher können Sie während der Aufnahme die Lautstärke nach Belieben einstellen, ohne dass die Aufnahme davon beeinträchtigt wird.
• Falls eine Aufnahme übermäßig starke Störungen oder Statikrauschen aufweist, stand das Gerät möglicherweise zu nah an einem Fernsehgerät, das während der Tonaufzeichnung eingeschaltet war. Schalten Sie das Fernsehgerät dazu aus, oder stellen Sie das Gerät weiter weg vom Fernseher.

Verwendung der Beat-Cut-Funktion

Beim Aufnehmen von AM (MW)-Programmen können Interferenzen auftreten. Sollte dies der Fall sein, stellen Sie den BEAT CUT-Schalter auf der Geräterückseite auf entweder „1“ oder „2“, um das Störgeräusch zu reduzieren.

Zum exakten Aufnahmebeginn

1 Drücken Sie zuerst PAUSE II und drücken Sie dann REC ●, und gehen Sie so in den Aufnahme-Pause-(Warte)-Modus. 2 Drücken Sie die PAUSE II-Taste, um das Kassettenband im exakten Augenblick des gewünschten Aufnahmebeginns freizugeben.

Hinweis:

Lassen Sie das Gerät nicht länger als ein paar Minuten im Pausezustand stehen. Stoppen Sie das Kassettenband lieber durch Betätigen der STOP/EJECT ■/▲ -Taste.

Mit CD-Wiedergabe synchronisierte Aufnahme

Sie können den CD-Player so einstellen, dass die Wiedergabe gleichzeitig mit dem Beginn der Bandaufnahme erfolgt.

1 Legen Sie eine Kassette ein.

Verwenden Sie nur normale Typ-I Kassettenbänder.

2 Legen Sie eine CD ein.

3 Drücken Sie CD/RANDOM, um in den CD-Modus zu wechseln.

Sie können CD/RANDOM auf der Fernbedienung drücken, um in den CD-Modus zu wechseln.

4 Legen Sie einen Titel oder eine Stelle fest, wo die Aufnahme beginnen soll.

• Um mit der Aufnahme ab einem gewünschten Titel zu beginnen, wählen Sie den Titel mittels der 一 oder Taste im Stoppmodus.
• Um mit der Aufnahme ab der gewünschten Stelle auf einer CD zu beginnen, spielen Sie die CD und stoppen Sie an der gewünschten Stelle, indem Sie auf PLAY/PAUSE /II drücken (oder CD PLAY/PAUSE auf der Fernbedienung).

5 Drücken Sie REC

PLAY wird damit auch heruntergedrückt, und die synchronisierte Aufnahme beginnt.

Die CD SYNC Anzeige erscheint während einer synchronisierten Aufnahme im Anzeigefenster.

Wenn zuerst das Band abläuft, spielt der CD-Player weiter. Drücken Sie PLAY/PAUSE /II (oder CD PLAY/PAUSE auf der Fernbedienung), um mit der Wiedergabe fortzufahren, oder drücken Sie STOP (oder STOP auf der Fernbedienung), um die Wiedergabe zu beenden.

Wenn der CD-Player zuerst das Disc-Ende erreicht, läuft das Tonband weiter. In einem solchen Fall können Sie das Band mit der STOP/EJECT / -Taste anhalten.

Löschen

Beim Aufnehmen auf ein bereits bespieltes Band wird die frühere Aufnahme gelöscht, und nur die neue Aufnahme ist bei der nächsten Wiedergabe zu hören.

Löschen eines Bands ohne neue Aufnahme

1 Drücken Sie TAPE auf dem Gerät, um in den Kassettenmodus zu wechseln. 2 Drücken Sie REC ●

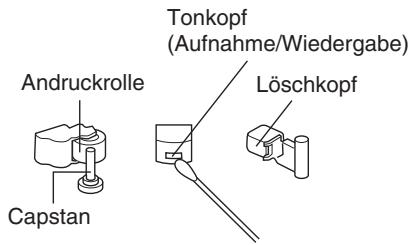

Tonkopf, Capstan und Andruckrolle reinigen

Reinigen ist wichtig!

Wenn das Kassettenband läuft, sammeln sich magnetisches Pulver und Staub auf Tonköpfen, Capstan und Andruckrolle an. Wenn diese Teile zu sehr verschmutzen, folgt:

Schlechtere Klangqualität - Sinkender Lautstärke-Ausgangspegel - Vorige Aufnahme wird nicht ganz gelöscht. - Aufnahme wird nicht perfekt erstellt.

Um solche Mängel zu vermeiden, sollen Sie Tonkopf, Capstan und Andruckrolle alle 10 Betriebsstunden reinigen.

Öffnen Sie das Kassettenfach. Reinigen Sie Tonkopf, Capstan und Andruckrolle.

Für eine effiziente Reinigung sollten Sie einen im Audiofachhandel erhältlichen Reinigungssatz verwenden.

Vergewissern Sie sich nach der Reinigung, dass die Reinigungsflüssigkeit völlig verdunstet ist, bevor Sie eine Kassette einlegen.

Vorsicht:

• Halten Sie Magnete und metallische Gegenstände vom Tonkopf entfernt. Falls sich der Tonkopf magnetisch auflädt, nimmt der Rauschpegel zu, und der Klang verschlechtert sich.
• Entmagnetisieren Sie den Aufnahme-/Wiedergabetonkopf alle 20 bis 30 Stunden Gebrauch mit einem Kopfreinigungsmittel, das im Audiofachhandel erhältlich ist. Wenn Sie den Tonkopf entmagnetisieren, sollte das Gerät ausgeschaltet sein.

Der Löschkopf ist magnetisch, darf also nicht entmagnetisiert werden.

• Benutzen Sie für die Reinigung ausschließlich Alkohol. Farbverdünner und Benzin würden die Andruckrolle beschädigen.

Reinigung der CD-Abtastlinse

Wenn die CD-Abtastlinse verschmutzt ist, wird der Klang beeinträchtigt.

Öffnen Sie die CD-Fachklappe, und reinigen Sie die Linse.

Blasen Sie Staub mit einem Blasepinsel (im Kamerafachgeschäft erhältlich) von der Linse.

• Falls Sie Probleme mit Ihrem Gerät haben, prüfen Sie zuerst diese Liste auf Lösungen, bevor Sie den Kundendienst rufen.
• Sollten Sie das Problem nicht mit den hier gegebenen Tipps lösen können, oder sollte das Gerät selbst beschädigt worden sein, rufen Sie Fachpersonal, wie zum Beispiel Ihren Fachhändler, für den Kundendienst.

Symptom	Mögliche Ursache	Behebung
Die Stromversorgung kann nicht eingeschalten werden.	Das Netzkabel ist Herausgezogen.	Stcken Sie das Netzkabel ein.
Wenn man die PLAY -Taste drückt, bewegt sich das Kassettenband nicht.	PAUSE Ⅱ ist gedrück.	Drücken Sie erneut PAUSE Ⅱ, damit dieseentrastet.
Der Wiedergabeton ist nur sehr schwach zu horen.	Die Batterien sind schwach.	·Ersetzen Sie die alten Batterien durch neue.
	·Der Tonkopf ist verschmutzt.	·Reinigen Sie den Tonkopf.
REC ● (Aufnahme) Funktioniert nicht.	·Die Lösenschutzungen der Kassette wurden herausgebrochen.	·Überkleben Sie die Löschzungen mit Klebeband.
	·Es ist keine Kassette im Geräteingelegt.	·Legen Sie eine Kassette ein.
Die CD ist einlegegt, gibt aber keinen Ton wieder.	·Die Disc ist falsch herum einlegegt.	·Legen Sie die Disc mit der Etikettseit nach oben weisend ein.
	·Die Disc ist verschmutzt.	·Reinigen Sie die Disc.
	·Die Disc ist beschädigt oder verformt.	·Tauschen Sie die Disc gegen eine abspielbare CD aus.
	·Die Linse ist verschmutzt.	·Reinigen Sie die Linse.
	·Es ist Feuchtigkeit entwickelten.	·Schalten Sie das Gerät ein und warten Sie ein oder zwei Stunden, bevorsesbenutz.
Von den Laatsprechem ist kein Ton zu horen.	Der Kopfhörer ist angeschlossen.	Ziehen Sie den Kopfhörer hereaus.
Wegen ungleichmäßiger Bandlaufgeschwindigkeit treten Tonhöhen-schwankungen auf.	·Die Andruckrolle oder der Capstan ist verschmutzt.	·Reinigen Sie die Andruckrolle und den Capstan.
	·Die Batterien sind leer.	·Ersetzen Sie die alten Batterien durch neue.
Der Radioempfang ist schlecht, und es ist viel Statikrauschen zu horen.	Die Antenne ist nicht korrekt eingestellt.	Richten Sie die Antenne korrekt aus.
Die Fernbedienung{ländsicht nicht bedieren.	·Die Batterien der Fernbedienung sind schwach.	·Ersetzen Sie die alten Batterien durch neue.
	·Auf das Sensorfenster fällt starkes Licht (direktes Sonnenlicht, usw.).	·Vermeiden Sie den Betrieb des Geräts mit direktem Sonnenlichteinfall, usw.

Hinweis:

Wenn das Gerät von einem kalten Ort mit 0°C plötzlich an einen warmen Ort gebracht wird, funktioniert es eventuell nicht normal, weil im Geräteinnern Kondensation aufgetreten ist. Nach ein oder zwei Stunden ist der Betrieb allerdings wieder normal.

Neustart des Geräts

Wenn die „FEHLERSUCHE“ die Störung nicht behebt (Betriebsfehler oder korrekte Anzeige, etc.), drücken Sie mit einem spitzen Gegenstand die RESET-Taste auf der Geräterückseite, dabei muss das Gerät eingeschaltet sein.

Hinweis:

Der Neustart bewirkt, dass das Gerät auf seine ab Werk eingestellten Einstellungen zurückgesetzt wird und hat zur Folge, dass alle vom Benutzer vorgenommenen Einstellungen gelöscht werden.

CD-Player

CD-Fassungsvermögen: 1 CD

Signal-Rausch-Abstand: 75 dB

Dynamikumfang: 60 dB

Radio

Frequenzbereich

: FM 87,5 - 108,0 MHz AM 522 - 1 629 kHz

Antennen

: Teleskopantenne für FM (UKW)

Ferritkernantenne für AM (MW)

Kassettendeck

Frequenzgang

: 60 Hz - 10 000 Hz

Tonhöhenschwankungen

: 0,15% (effektiv)

Schnellspulzeit

Lautsprecher-Impedanz

: 4 Ω

Ausgangsleistung

: 4 W (2 W + 2 W) bei 4 Ω (10 % Klirrfaktor)

Ausgangsbuchsen

: PHONES × 1

Stromversorgung

: AC 230 V ~, 50 Hz; DC 9 V (R20 (SUM-1)/D (13D)-Batteriengröße × 6)

Stromaufnahme

: 13 W (bei Betrieb), 3 W (in Bereitschaft)

Abmessungen

: 420 mm × 178 mm × 250 mm (B/H/T)

Gewicht

: Etwa 3,2 kg (ohne Batterien)

Mitgeliefertes Zubehör

AC-Netzkabel × 1

Fernbedienung × 1

Batterien für die

Fernbedienung (AAA/UM-4/

R03) × 2

Unangekündigte Änderungen des Designs und der technischen Daten bleiben jederzeit vorbehalten.

INHALTSVERZEICHNIS

EIGENSCHAFTEN 1

SICHERHEITSHINWEISE 1

BEDIENUNGSHINWEISE 2

STROMVERSORGUNG 3

BESCHREIBUNG UND BEDIENELEMENTE 4

FERNBEDIENUNG 5

EIN- UND AUSSCHALTEN DES GERÄTS 6

EINSTELLEN DER UHR 7

ZUM EINSTELLEN DES KLANGS 8

WIEDERGABE VON COMPACT DISCS 9

RADIOEMPFANG 14

WIEDERGABE VON KASSETTEN 16

AUFNAHME 18

WARTUNG 20

FEHLERSUCHE 21

TECHNISCHE DATEN 22

EIGENSCHAFTEN

EIN- UND AUSSCHALTEN DES GERÄTS

STANDBY/ON

TASTE STANDBY/ON

ZUM EINSTELLEN DES KLANGS 8

WIEDERGABE VON COMPACT DISCS 9

RADIOEMPFANG 14

TECHNISCHE DATEN 22

MERKMALE

Dynamikbereich: 60 dB

Tuner

Abstimmbereich

: FM 87,5 - 108,0 MHz AM 522 - 1 629 kHz

Antennen
