Tipo di prodotto	Stereo portatile con lettore CD, piastra a cassette e sintonizzatore FM/AM
Marca	JVC
Modello	RC-EX25SE
Lettore CD	1 CD, compatibile CD-R/RW, riproduzione casuale, programmata (20 tracce), ripetizione
Piastra a cassette	Tipo I (normale), registrazione sincronizzata CD, arresto automatico
Sintonizzatore	FM 87,5-108 MHz, AM 522-1629 kHz, 10+10 preset
Diffusori	Conici 9 cm x 2, impedenza 4 Ω
Potenza di uscita	4 W (2 W + 2 W) a 4 Ω, 10% DHT
Effetti sonori	Hyper-Bass, modalità CLASSIC/ROCK/POP/JAZZ/FLAT
Presa per cuffie	1 x mini-jack stereo 3,5 mm (16-32 Ω)
Alimentazione di rete	230 V, 50 Hz, consumo 13 W (acceso) / 3 W (standby)
Alimentazione a batterie	6 x R20 (SUM-1)/D (13D) 9 V CC
Telecomando	Batterie AAA (UM-4)/R03 x 2, portata 7 m
Dimensioni (L x A x P)	420 x 178 x 250 mm
Peso	Circa 3,2 kg (senza batterie)
Accessori forniti	Cavo di alimentazione, telecomando, batterie del telecomando
Manutenzione	Pulire il cabinet con un panno morbido e asciutto; pulire le testine della cassetta dopo 10 ore; smagnetizzare dopo 20-30 ore; pulire la lente del CD con un soffiatore
Sicurezza	Laser di classe 1, nessuna parte riparabile dall'utente, non esporre all'umidità

Domande frequenti - RC-EX25SE JVC

Come impostare l'orologio sul JVC RC-EX25SE?

Spegnere l'apparecchio con il tasto STANDBY/ON. Tenere premuto il tasto PROGRAM/CLOCK SET per più di 2 secondi finché le ore non lampeggiano. Usare ◁◁ o ▶▶ per regolare l'ora, quindi premere PROGRAM/CLOCK SET. Ripetere per i minuti. L'orologio utilizza il formato 24 ore.

Come leggere un CD su questo apparecchio?

Premere CD/RANDOM per passare alla modalità CD. Aprire il vano disco con PUSH, inserire un CD con l'etichetta verso l'alto, quindi chiudere. Premere PLAY/PAUSE ▷II per avviare la riproduzione. Usare ◁◁ o ▶▶ per cambiare traccia.

Come registrare dalla radio su cassetta?

Selezionare la stazione desiderata in modalità TUNER. Inserire una cassetta vergine (tipo I) nella piastra. Premere REC ● per avviare la registrazione; la riproduzione si avvia automaticamente. Per fermare, premere STOP/EJECT ■/▲.

Cosa fare se il suono è debole o distorto?

Controllare che le batterie non siano scariche (sostituirle). Pulire la testina di lettura della cassetta con un kit di pulizia. Per il CD, pulire la lente con un soffiatore. Assicurarsi che il volume sia regolato correttamente.

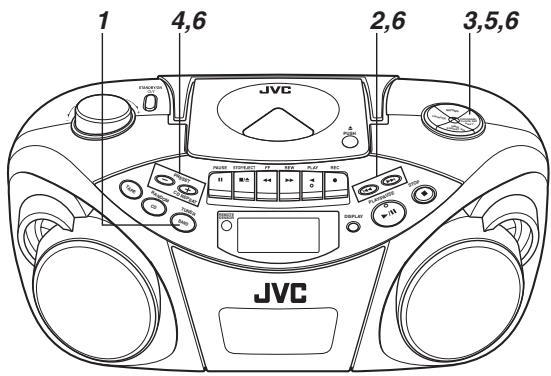

Come preselezionare le stazioni radio?

In modalità TUNER, sintonizzare la stazione desiderata. Premere PROGRAM/CLOCK SET (PROG lampeggia). Usare PRESET + o PRESET - per scegliere un numero di preset, quindi premere nuovamente PROGRAM/CLOCK SET per memorizzare. Fino a 10 stazioni FM e 10 AM.

L'apparecchio non si accende, cosa controllare?

Controllare che il cavo di alimentazione sia correttamente collegato alla presa di rete. Se si utilizzano batterie, assicurarsi che siano installate con le polarità corrette e che siano nuove. In modalità batteria, premere STANDBY/ON.

Come utilizzare la funzione Hyper-Bass?

Tenere premuto il tasto HBS/PRESET EQ finché l'indicatore HBS si accende sullo schermo. Per disattivare, tenere premuto di nuovo finché l'indicatore scompare.

Come pulire l'apparecchio?

Per il cabinet, utilizzare un panno morbido e asciutto. Non usare mai benzina o diluente. Per la piastra a cassette, pulire le testine, il perno e il rullo di trascinamento con un kit di pulizia dopo 10 ore di utilizzo. Per la lente del CD, utilizzare un soffiatore.

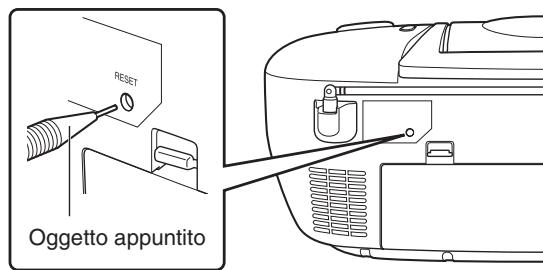

Come resettare l'apparecchio in caso di malfunzionamento?

Con l'apparecchio acceso, premere il pulsante RESET sul retro con un oggetto appuntito. Questo ripristina le impostazioni di fabbrica e cancella tutte le impostazioni personalizzate (preset radio, orologio, ecc.).

Posso utilizzare le cuffie con questo apparecchio?

Sì, collegare cuffie stereo (mini-jack 3,5 mm, impedenza 16-32 Ω) alla presa PHONES sul retro. Il suono dei diffusori viene così silenziato. Abbassare il volume prima di collegare.

MANUALE UTENTE RC-EX25SE JVC

Attenzione - L'interruttore STANDBY/ON!

Disinserire la spina del cavo di alimentazione dalla presa della rete elettrica per staccare completamente l'alimentazione. L'interruttore STANDBY/ON in nessuna posizione stacca la linea di alimentazione elettrica principale.

Per l'Italia:

"Si dichiara che questo prodotto di marca JVC è conforme alle prescrizioni del Decreto Ministeriale n.548 del 28/08/95 pubblicato sulla Gazzetta Ufficiale della Repubblica Italiana n.301 del 28/12/95."

ATTENZIONE

Per ridurre il rischio di shock elettrici, incendi, ecc... 1. Non togliete viti, coperchi o la scatola. 2. Non esponete l'apparecchio alla pioggia e all'umidità.

ATTENZIONE

• Evitare di ostruire le aperture o i fori di ventilazione con giornali, indumenti etc., in quanto s'impedirebbe al calore di fuoriuscire. Non collocare fiamme libere (es. candele accese) sull'apparecchio.
• Le batterie devono essere smaltite nel rispetto dell'ambiente, attenendosi ai regolamenti locali in materia. Non esporre l'apparecchio a pioggia, umidità, gocciolamenti e spruzzi d'acqua ed evitare di sovrapporvi oggetti contenenti liquidi (vasi etc.).

IMPORTANTE PER I PRODOTTI LASER

1. PRODOTTO LASER DI CLASSE 1 2. ATTENZIONE: Non aprire il coperchio superiore. Nessuna parte interna dell'unità richiede manutenzione da parte dell'utente; per la manutenzione rivolgersi al personale qualificato. 3. ATTENZIONE: quando l'unità è aperta e il dispositivo di sincronizzazione è guasto o non funzionante, si può verificare l'emissione di radiazioni laser visibili o non visibili. Evitare l'esposizione diretta ai raggi laser. 4. RIPRODUZIONE DELL'ETICHETTA: ETICHETTA DI AVVERTENZA, POSIZIONATA SULLA SUPERFICIE INTERNA DELL'UNITÀ.

ATTENZIONE - RADIAZIONE LASER INVISIBILE QUANDO APERTO E CON DISPOSITIVI DI SICUREZZA DISATTIVATI. EVITARE L'ESPOSIZIONE AL FASCIO.

ATTENZIONE! RADIAZIONE LASER INVISIBILE QUANDO APERTO E CON DISPOSITIVI DI SICUREZZA DISATTIVATI. NON ESPORSI AL FASCIO.

ATTENZIONE - RADIAZIONE LASER INVISIBILE QUANDO QUESTA PARTE È APERTA E I DISPOSITIVI DI SICUREZZA SONO DISATTIVATI. IL FASCIO È PERICOLOSO.

ATTENZIONE - RADIAZIONE LASER INVISIBILE QUANDO APERTO E CON DISPOSITIVI DI SICUREZZA DISATTIVATI. EVITARE L'ESPOSIZIONE AL FASCIO.

CONTENUTI

CARATTERISTICHE 1

ACCENSIONE/SPEGNIMENTO

DELL'APPARECCHIO 6

IMPOSTAZIONE DELL'OROLOGIO 7

REGOLAZIONE DEL SUONO 8

RIPRODUZIONE DI COMPACT DISC 9

RICEZIONE RADIO 14

RIPRODUZIONE DI CASSETTE 16

REGISTRAZIONE 18

MANUTENZIONE 20

SOLUZIONE DI PROBLEMI 21

CARATTERISTICHE TECNICHE 22

CARATTERISTICHE

1 Sistema portatile con lettore CD incorporato

• Le funzioni CD possono essere controllate sia con il telecomando che con i comandi dell'apparecchio principale.
• Capacità di riproduzione di CD da 8 cm

2 Il display a cristalli liquidi (LCD) digitale indica lo stato generale della riproduzione

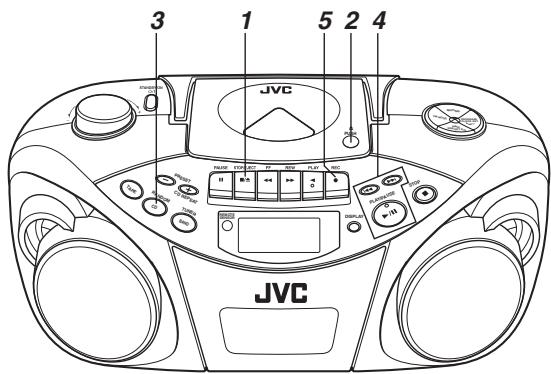

3 Registrazione sincronizzata con la riproduzione di CD 4 Effetto Hyper-Bass Sound

AVVERTENZE PER LA SICUREZZA

Prevenzione di scosse elettriche, incendi e danni

• Viene emessa una ridotta quantità di corrente anche quando il tasto STANDBY/ON è impostato su STANDBY. Quando l'apparecchio è spento, la finestra del display si illumina di arancione. Quando l'apparecchio è in modo di attesa, la finestra del display si spegne. (Si noti, tuttavia, che la finestra del display non si accende anche quando l'apparecchio acceso funziona con le pile.) Per risparmiare corrente e per ragioni di sicurezza, quando si prevede di non utilizzare l'apparecchio per un periodo di tempo prolungato, disinserire il cavo di alimentazione dalla presa di corrente alternata domestica.
• Non toccare il cavo di alimentazione con le mani bagnate.
• Quando si disinserisce il cavo di alimentazione dalla presa a muro, afferrare e tirare la spina, non il cavo stesso.
• Rivolgersi al rivenditore più vicino nel caso in cui dovessero verificarsi danni al cavo, scollegamento o mancato funzionamento.
• Non piegare eccessivamente il cavo, non tirarlo e non torcerlo.
• L'etichetta dei valori nominali si trova nella parte inferiore esterna.
• Non modificare il cavo di alimentazione in alcuna maniera.
• Non rimuovere le viti per smontare l'apparecchio e non toccare nulla all'interno dell'apparecchio in modo da evitare incidenti.
• Non inserire oggetti metallici all'interno dell'apparecchio.
• Disinserire il cavo di alimentazione in caso di fulmini.
• Se all'interno dell'apparecchio dovesse penetrare dell'acqua, disinserire il cavo di alimentazione alla presa di corrente e rivolgersi al proprio rivenditore.
• Non bloccare i fori per la ventilazione presenti sull'apparecchio per consentire al calore di dissiparsi.
• Non installare l'apparecchio in un luogo con cattiva ventilazione.

Non utilizzare il presente apparecchio in luoghi esposti alla luce solare diretta e non lasciarlo all'interno di un'automobile (o di una barca, ecc.) chiusa in cui potrebbe venire esposto a temperature superiori ai 40°C

1 Evitare di utilizzare l'apparecchio nei seguenti luoghi:

• In luoghi in cui la temperatura potrebbe salire o scendere eccessivamente; la gamma di temperatura consigliata è tra 5°C e 35°C .
• In luoghi in cui l'apparecchio potrebbe essere soggetto a vibrazioni.
• In luoghi molto umidi, come in una stanza da bagno.
• In luoghi in cui l'apparecchio potrebbe venire magnetizzato da un magnete o dai diffusori.

2 Fare attenzione alla polvere

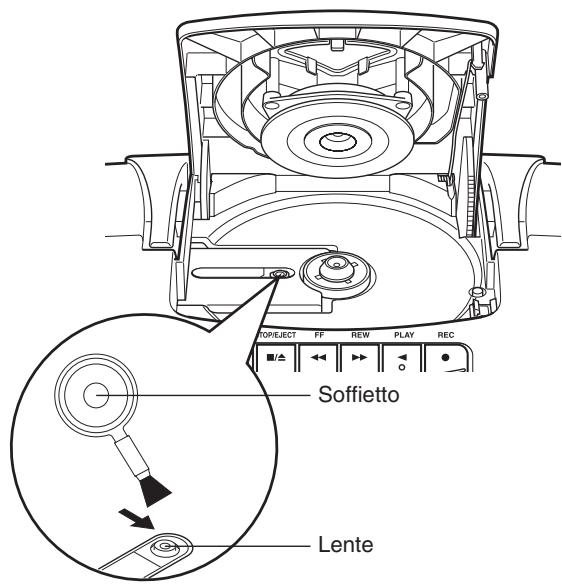

Accertarsi di chiudere il vano del disco in modo che la lente non venga contaminata dalla polvere. Non toccare la lente.

3 Condensazione di umidità

L'umidità potrebbe condensarsi e l'apparecchio potrebbe non funzionare correttamente nei seguenti casi:

• L'apparecchio si trovava in una stanza in cui è stato appena acceso il riscaldamento.
• L'apparecchio si trovava in un luogo in cui vi è presenza di fumo o molta umidità.
• L'apparecchio è stato appena spostato da un luogo freddo ad un ambiente caldo.

In tal caso, impostare il tasto STANDBY/ON su ON ed attendere una o due ore prima di metterlo in funzione.

4 Controllo del volume

I compact disc producono pochissimo rumore rispetto ai dischi analogici. Se si regola il volume ascoltando il rumore come si fa con i dischi analogici, i diffusori potrebbero venire danneggiati da improvvisi scoppi di suono al momento di avviare la riproduzione. Pertanto, abbassare il volume prima di avviare la riproduzione e regolarlo sul livello desiderato durante la riproduzione di un CD.

5 Meccanismo di sicurezza

L'apparecchio dispone di un meccanismo di blocco di sicurezza che disattiva il raggio laser quando il vano del disco viene aperto.

6 Non collocare oggetti magnetici come nastri a cassetta in prossimità dei diffusori

Poiché all'interno dei diffusori è presente un magnete, non collocare nastri a cassetta o schede magnetiche nei pressi, perché i dati registrati potrebbero venire cancellati.

7 Allontanare l'apparecchio dal televisore

Se l'apparecchio viene utilizzato in prossimità di un televisore, l'immagine potrebbe subire distorsioni. In tal caso, allontanare l'apparecchio dal televisore. Se ciò non dovesse migliorare la situazione, evitare l'utilizzo dell'apparecchio quando il televisore si trova acceso.

8 Pulizia del rivestimento

Se il rivestimento si sporca, pulirlo con un panno morbido e asciutto. Non usare mai benzina o diluenti perché tali sostanze potrebbero danneggiare la finitura della superficie.

9 Durante l'ascolto con le cuffie

• Non ascoltare ad alti volumi per evitare danni all'udito.
• Per sicurezza, non guidare mentre si ascolta con le cuffie.

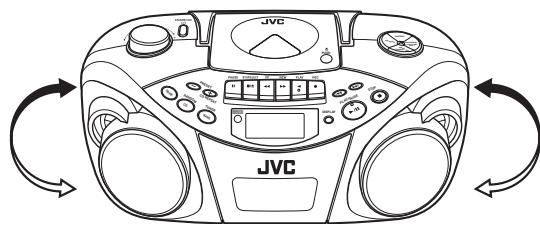

10 Maniglia di trasporto

Non alzare o abbassare la maniglia di trasporto con l'antenna telescopica estesa, per evitare di danneggiare l'antenna. Posizionare la maniglia di trasporto in modo che non interferisca con il funzionamento.

Funzionamento con la corrente alternata domestica

Collegare il cavo di alimentazione CA.

AVVERTENZE:

• Per evitare problemi di funzionamento o danni all'apparecchio, utilizzare esclusivamente il cavo di alimentazione JVC fornito in dotazione con il presente apparecchio. Estrarre le pile quando si utilizza il cavo di alimentazione.
• Accertarsi di scollegare il cavo di alimentazione dalla presa di corrente quando si esce o quando si prevede di non utilizzare l'apparecchio per un periodo di tempo prolungato.

Funzionamento con le pile Inserimento delle pile

1 Aprire il coperchio del vano pile.

Tirare il coperchio del vano pile verso di sé premendo i punti contrassegnati dalle frecce.

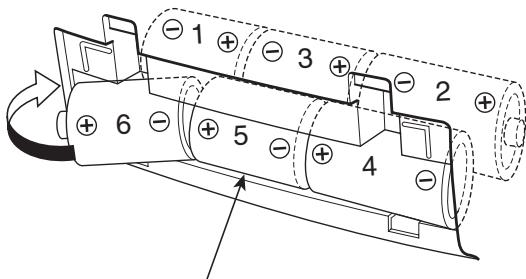

2 Inserire sei pile formato R20 (SUM-1)/D (13D).

Accertarsi di inserire le pile con i poli + e - orientati nella direzione corretta.

Pila formato R20 (SUM-1)/D (13D)

3 Rimettere a posto il coperchio del comparto pile.

Controllo delle pile

Quando la velocità di trascinamento del nastro o il livello di emissione del suono diminuisce o quando la riproduzione di CD diventa intermittente, sostituire tutte le pile con altre nuove.

Quando si eseguono registrazioni importanti, utilizzare delle pile nuove (preferibilmente pile alcaline che dispongono di una durata maggiore) per evitare possibili interruzioni dell'alimentazione.

Per un utilizzo ottimale delle pile

• Se l'apparecchio viene utilizzato continuativamente, la carica delle pile si consuma più rapidamente rispetto a quando l'apparecchio viene utilizzato in maniera discontinua.
• Se l'apparecchio viene utilizzato in un luogo freddo, la carica delle pile si consuma più rapidamente rispetto a quando l'apparecchio viene utilizzato in un luogo caldo.

AVVERTENZE:

• Se si prevede di non utilizzare l'apparecchio per un periodo di tempo prolungato (più di due settimane) o se si utilizza la corrente alternata domestica, estrarre le pile per evitare problemi di funzionamento o danni all'apparecchio.
• Quando il cavo di alimentazione JVC fornito in dotazione si trova collegato al presente apparecchio, l'alimentazione passa automaticamente dalle pile alla corrente alternata domestica anche se le pile si trovano inserite nell'apparecchio.

Tuttavia, estrarre le pile quando si utilizza il cavo di alimentazione.

AVVERTENZE PER L'USO DELLE PILE:

Se le pile vengono utilizzate in maniera errata, possono verificarsi perdite del liquido contenuto all'interno delle pile o esplosioni delle pile stesse. Osservare le seguenti avvertenze:

• Controllare che i poli positivi e negativi delle pile siano orientati nella direzione corretta ed inserire le pile come mostrato nell'illustrazione a sinistra.
• Non utilizzare insieme pile vecchie e pile nuove e non utilizzare insieme pile di tipo diverso.
• Non tentare di ricaricare pile non ricaricabili.
• Estrarre le pile se si prevede di non utilizzare l'apparecchio per un periodo di tempo prolungato. Se il liquido fuoriuscito dalle pile dovesse venire a contatto con la pelle, lavare immediatamente la parte contaminata con acqua. Se il liquido dovesse penetrare all'interno dell'apparecchio, pulirlo completamente.

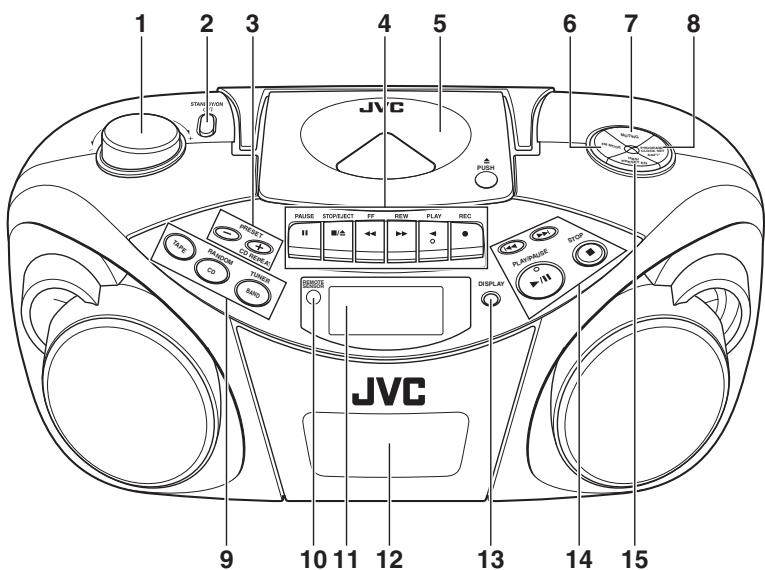

Parte superiore ed anteriore

1 Manopola VOLUME 2 Tasto STANDBY/ON /I 3 Tasto PRESET -

Tasto PRESET + /CD REPEAT

4 Tasti per il funzionamento del nastro

Tasto PAUSE II

Tasto STOP/EJECT

Tasto FF

Tasto REW

Tasto PLAY

Tasto REC

5 Vano del disco 6 Tasto FM MODE 7 Tasto MUTING

8 Tasto PROGRAM/CLOCK SET 9 Tasto TAPE

Tasto CD/RANDOM

Tasto BAND/TUNER

10 Sensore remoto 11 Finestra del display 12 Piastra a cassette 13 Tasto DISPLAY 14 Tasto

Tasto

Tasto PLAY/PAUSE ▶/II

Tasto STOP

15 Tasto HBS/PRESET EQ

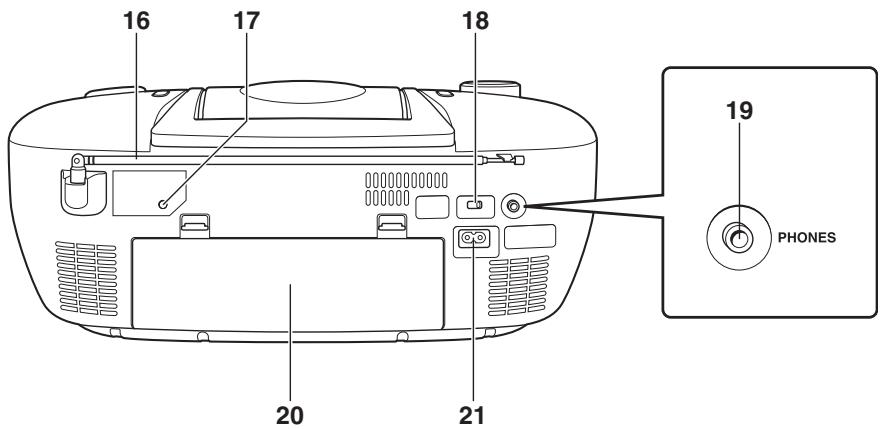

Parte posteriore

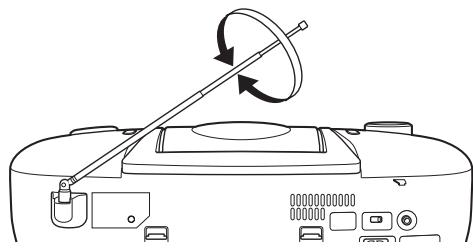

16 Antenna telescopica 17 Tasto RESET 18 Interruttore BEAT CUT 19 Presa PHONES

Collegare a questa presa un paio di cuffie con minispina stereo (diametro di 3,5 mm, impedenza compresa tra 16 Ω e 32 Ω). L'emissione dai diffusori viene disattivata quando vengono collegate le cuffie.

20 Coperchio del comparto pile 21 Presa ∼ AC IN (entrata CA)

TELECOMANDO

Inserimento delle pile

1 Rimuovere il coperchio del comparto pile situato nella parte posteriore del telecomando.

2 Inserire due pile formato AAA (UM-4)/R03 (fornite).

Inserire le pile con i poli e orientati come indicato all'interno del comparto pile. Inserire dapprima le estremità .

Pile formato AAA (UM-4)/R03

3 Rimettere a posto il coperchio del comparto pile.

Sostituzione delle pile

La distanza operativa massima tra il telecomando ed il sensore remoto dell'apparecchio è di circa 7 metri. Quando la gamma operativa si riduce o quando il funzionamento del telecomando diventa instabile, sostituire le pile con altre nuove.

Note sull'utilizzo del telecomando

• Puntare la parte superiore del telecomando in maniera diretta verso la sezione del sensore remoto dell'apparecchio. La distanza operativa dall'apparecchio principale si riduce se si punta il telecomando diagonalmente.
• Premere i tasti delicatamente e saldamente.
• Non esporre la sezione del sensore remoto dell'apparecchio a luci forti (luce solare diretta o luci artificiali) e accertarsi che non vi siano ostacoli tra il sensore remoto ed il telecomando.

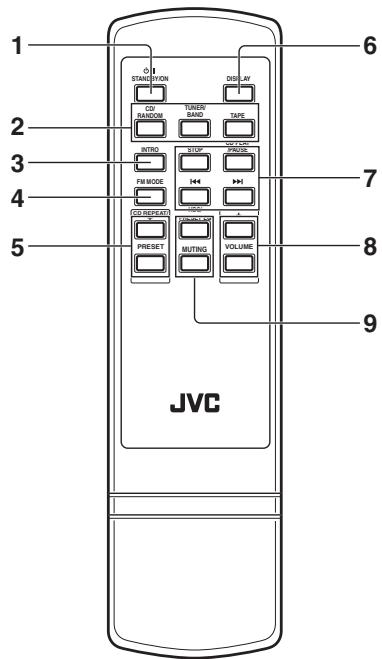

Nomi dei tasti

1 Tasto / STANDBY/ON 2 Tasto CD/RANDOM

Tasto TUNER/BAND

Tasto TAPE

3 Tasto INTRO 4 Tasto FM MODE 5 Tasto CD REPEAT / PRESET + Tasto PRESET - 6 Tasto DISPLAY 7 Tasto STOP Tasto CD PLAY/PAUSE

Tasto

Tasto

8 Tasto VOLUME + Tasto VOLUME - 9 Tasto HBS/PRESET EQ Tasto MUTING

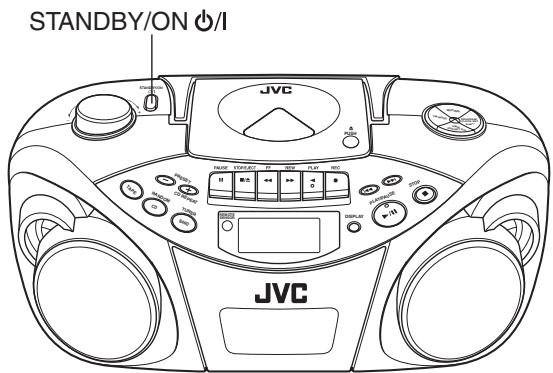

ACCENSIONE/SPEGNIMENTO DELL'APPARECCHIO

STANDBY/ON

Tasto STANDBY/ON

Premere il tasto STANDBY/ON dell'apparecchio per accendere e spegnere l'apparecchio.

È inoltre possibile premere il tasto 1 STANDBY/ON sul telecomando.

La finestra del display si illumina quando viene acceso l'apparecchio. (Si noti, comunque, che la finestra del display non si illumina ad apparecchio spento se questo funziona con le pile.) L'apparecchio si dispone alla riproduzione della fonte selezionata quando si è spento l'apparecchio l'ultima volta.

Per spegnere completamente l'apparecchio

Disinserire il cavo di alimentazione CA alla presa di corrente continua. Estrarre le pile, se queste si trovano inserite.

Note:

• Quando si è disinserito il cavo di alimentazione CA o si è verificata una interruzione di corrente, l'orologio viene reimpostato su "0:00", quando le stazioni preselezionate del sintonizzatore (vedere pagina 15) vengono cancellate in un paio di giorni. L'indicazione dell'orologio continua a lampeggiare finché non viene impostato nuovamente.
• Estrarre le pile quando si trasporta l'apparecchio a mano o nel bagagliaio di un'automobile. Ciò evita che l'apparecchio si accenda accidentalmente consumando inutilmente le pile.

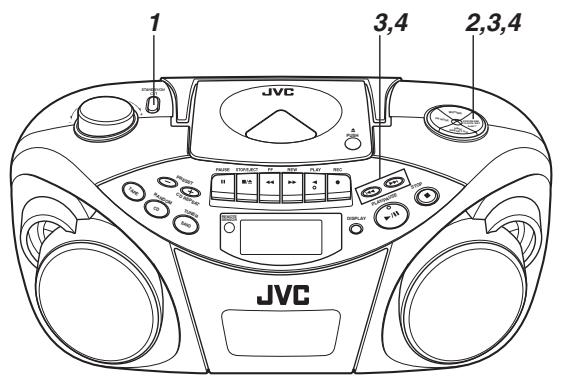

Prima di mettere in funzione l'apparecchio, impostare l'orologio incorporato.

L'orologio utilizza l'indicazione a 24 ore.

1 Premere STANDBY/ON \(\mathcal{O} / \mathcal{I}\) per spegnere l'apparecchio, se quello si trova acceso.

L'orologio lampeggia sulla finestra del display.

2 Tenere premuto PROGRAM/CLOCK SET per più di 2 secondi.

Le cifre delle ore iniziano a lampeggiare.

3 Premere \(|\triangleleft \triangleleft 0\triangleright \triangleright |\) per regolare l'ora, quindi premere PROGRAM/CLOCK SET.

Le cifre dei minuti iniziano a lampeggiare.

4 Premere \(\vdash \prec \mathrm{o} \gg \mathrm{per}\) per regolare i minuti, quindi premere PROGRAM/CLOCK SET.

Nota:

Se si verifica una interruzione di corrente, l'orologio perde l'impostazione e viene riportato su "0:00". L'indicazione dell'orologio continua a lampeggiare finché non viene impostato nuovamente.

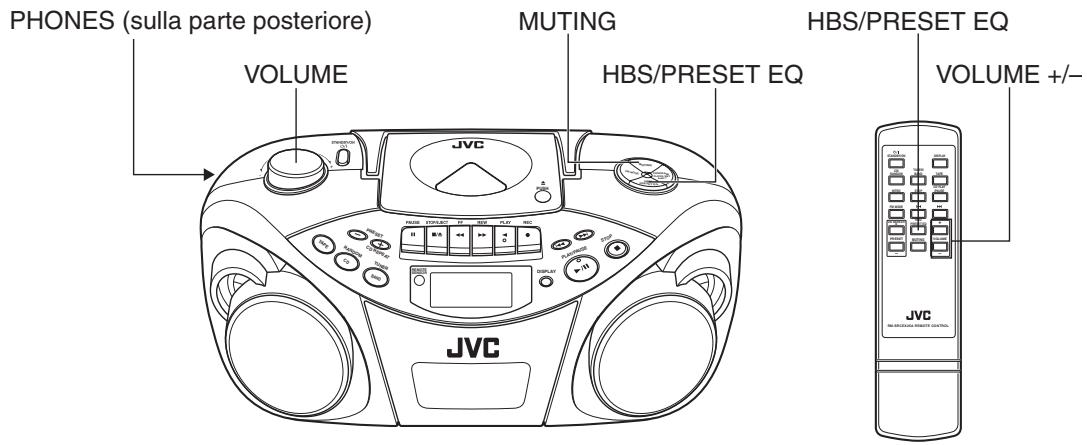

Per visualizzare l'orologio quando viene selezionato il CD o il sintonizzatore

Premere DISPLAY.

Ad ogni pressione del tasto, il display alterna l'indicazione dell'orologio e l'indicazione normale.

(Il funzionamento dell'apparecchio durante la visualizzazione dell'indicazione dell'orologio porta il display sull'indicazione normale.)

Apparecchio principale

Telecomando

Regolazione del volume

Girare VOLUME in senso orario per aumentare il volume o in senso antiorario per diminuirlo.

È possibile premere VOLUME + o VOLUME - sul telecomando rispettivamente per aumentare o diminuire il volume.

Il livello del volume può essere regolato su 31 punti (da 00 VOL a 30 VOL).

Avvertenza:

NON spegnere l'apparecchio con il volume regolato su un livello molto alto, perché un improvviso scoppio di suono potrebbe causare danni all'udito e/o ai diffusori e alle cuffie nel caso in cui si accenda l'apparecchio o si inizi successivamente la riproduzione di un'altra fonte. RICORDARE che non è possibile regolare il volume se l'apparecchio non si trova acceso.

Silenziamento temporaneo del suono

Durante la riproduzione, premere MUTING.

Viene disattivato il suono e appare l'indicatore MUTING sulla finestra del display.

Per ripristinare il suono, premere di nuovo il tasto MUTING.

Ascolto con le cuffie

Collegare un paio di cuffie alla presa PHONES.

Nessun suono viene emesso dai diffusori. Accertarsi di abbassare il volume prima di collegare le cuffie.

Enfatizzazione del suono dei bassi

È possibile ottenere un potente suono dei bassi con l'effetto Hyper-Bass Sound.

Tenere premuto il tasto HBS/PRESET EQ in modo che l'indicatore HBS si illumini sulla finestra del display.

Per disattivare l'effetto, tenere premuto di nuovo il tasto in modo che l'indicatore HBS scompaia.

Selezione del modo del suono

È possibile selezionare uno dei 5 modi sonori preimpostati.

CLASSIC: Ottimo per la musica classica.

ROCK: Incrementa le frequenze basse e alte. Ottimo per la musica acustica.

POP: Ottimo per la musica vocale.

JAZZ: Ottimo per la musica jazz.

FLAT: Suono normale.

Selezione del modo del suono

Premere più volte HBS/PRESET EQ finché l'indicatore del modo sonoro desiderato non appare sulla finestra del display.

Ad ogni pressione del tasto, il modo sonoro cambia come segue:

Il presente apparecchio è stato ideato per la riproduzione dei seguenti CD.

CD audio digitale, CD audio digitale registrabile (CD-R), CD audio digitale riscrivibile (CD-RW)

Durante la riproduzione di CD-R o CD-RW

È possibile riprodurre CD-R o CD-RW originali registrati in formato CD musicale (se si è registrato un CD-RW in formato differente, cancellare tutti i dati del CD-RW prima di eseguire la registrazione).

• È possibile riprodurre un CD-R o un CD-RW come CD audio.
• È possibile che l'apparecchio non riproduca alcuni CD-R o CD-RW a causa delle particolari caratteristiche del disco, di danni o macchie presenti su di esso, o se la lente del lettore è sporca.
• La riflettanza del CD-RW è inferiore a quella di altri CD e possibilmente provoca una lettura più lenta del CD-RW.
• Non è possibile riprodurre CD-R e CD-RW in formato MP3.

Modo di impiego dei dischi

Poiché dischi sporchi, danneggiati o deformati potrebbero danneggiare l'apparecchio, osservare le seguenti avvertenze:

• Non toccare la superficie riflettente registrata. Non applicare e non scrivere nulla sul lato dell'etichetta. Non piegare i dischi.

Custodia

• Dopo aver estratto un disco dall'apparecchio, accertarsi di riporlo nell'apposita custodia.
• Non esporre i dischi alla luce solare diretta, ad alte temperature generate da apparecchi per il riscaldamento, ecc., ad umidità elevata o polvere.

Pulizia dei dischi

Prima di inserire un disco nell'apparecchio, eliminare eventuali tracce di polvere, sporco o impronte digitali con un panno morbido e asciutto. I dischi vanno puliti passando il panno sul disco radialmente, dal centro verso l'esterno.

Non utilizzare diluenti, benzina, prodotti per la pulizia di dischi fonografici o spray antielettrostatici.

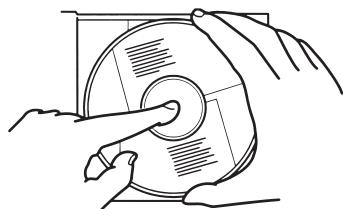

• Estrazione del disco dalla custodia e reinserimento nella custodia

Premere la parte centrale e sollevare.

Premere per fissare il disco.

• Manutenzione

Errata

Pulizia

Corretta

Errata

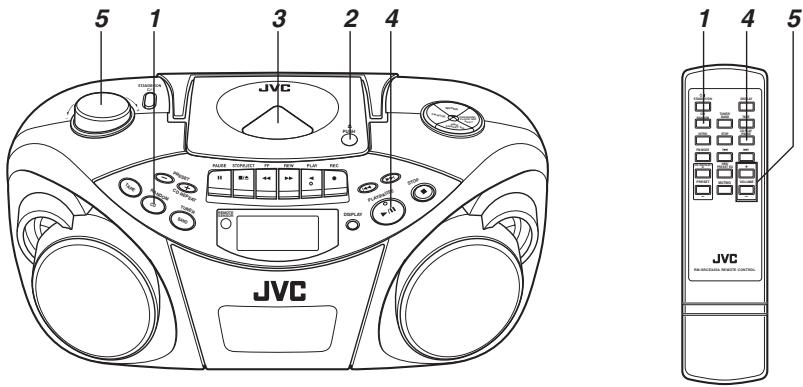

Operazioni di base

1 Premere CD/RANDOM per inserire il modo CD, se l'apparecchio si trova nel modo TUNER o TAPE.

Per inserire il modo CD è possibile premere CD/RANDOM sul telecomando.

2 Premere PUSH per aprire il vano del disco.

3 Inserire il CD con il lato dell'etichetta rivolto verso l'alto e chiudere il vano del disco.

• Sull'apparecchio è possibile riprodurre CD da 8 cm senza adattatore.

4 Premere PLAY/PAUSE /II per avviare la riproduzione.

È possibile avviare la riproduzione premendo CD PLAY/PAUSE sul telecomando.

Il numero della pista attuale ed il tempo di riproduzione trascorso vengono visualizzati durante la riproduzione.

5 Regolare il volume.

Note:

• La seguente indicazione potrebbe venire visualizzata quando il disco viene inserito capovolto. Reinserire il disco correttamente.

• Se durante la riproduzione si verifica una lettura errata delle piste, abbassare il volume.
• Potrebbe verificarsi una lettura errata delle piste se l'apparecchio subisce un forte urto o se viene utilizzato in un luogo soggetto a vibrazioni (per esempio, all'interno di un'automobile su una strada accidentata).
• Se si preme CD/RANDOM durante il modo CD, l'apparecchio entra nel modo di riproduzione in ordine casuale.

Per arrestare la riproduzione

Premere STOP

È possibile premere STOP sul telecomando per arrestare la riproduzione.

Apparecchio principale Telecomando

Avvertenza:

Arrestare la riproduzione prima di aprire il vano del disco. Controllare che il disco abbia cessato di ruotare completamente prima di estrarre il disco.

Per interrompere la riproduzione

Premere PLAY/PAUSE ▸ / I durante la riproduzione.

È possibile premere CD PLAY/PAUSE sul telecomando per arrestare la riproduzione.

Per riprendere la riproduzione, premere di nuovo il tasto.

Apparecchio principale Telecomando

Salto

• Per retrocedere alla pista precedente

Durante la riproduzione premere una volta ├─ per tornare all'inizio del brano attuale, premere due volte per tornare all'inizio della pista precedente.

Per avanzare alla pista successiva

Durante la riproduzione premere ▸ per avanzare all'inizio della pista successiva.

Apparecchio principale

Telecomando

Ricerca - localizzazione del punto desiderato sul disco

Tenere premuto |< o >| durante la riproduzione. Ascoltare il suono e rilasciare il tasto quando si localizza il punto desiderato.

Apparecchio principale

Telecomando

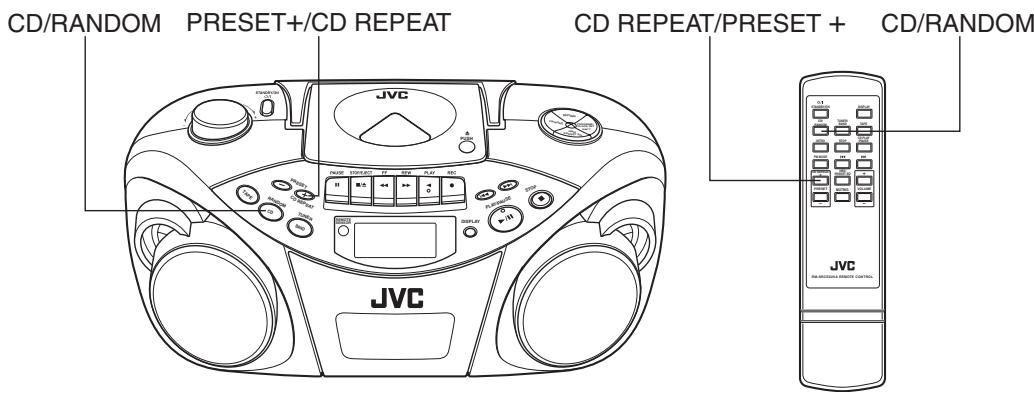

Riproduzione a ripetizione/in ordine casuale

Riproduzione a ripetizione

Premere PRESET +/CD REPEAT durante la riproduzione.

È possibile premere CD REPEAT / PRESET + sul telecomando per selezionare la riproduzione a ripetizione.

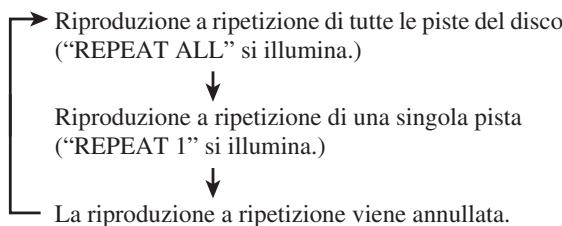

Ad ogni pressione del tasto, il modo di ripetizione cambia nell'ordine seguente:

Riproduzione in ordine casuale

Premere il tasto CD/RANDOM nel modo CD in modo che l'indicatore RANDOM si illumini sulla finestra del display.

È possibile premere CD/RANDOM sul telecomando per selezionare la riproduzione in ordine casuale.

Le piste vengono riprodotte in ordine casuale.

Per annullare la riproduzione in ordine casuale, premere nuovamente il tasto in modo da spegnere l'indicatore RANDOM.

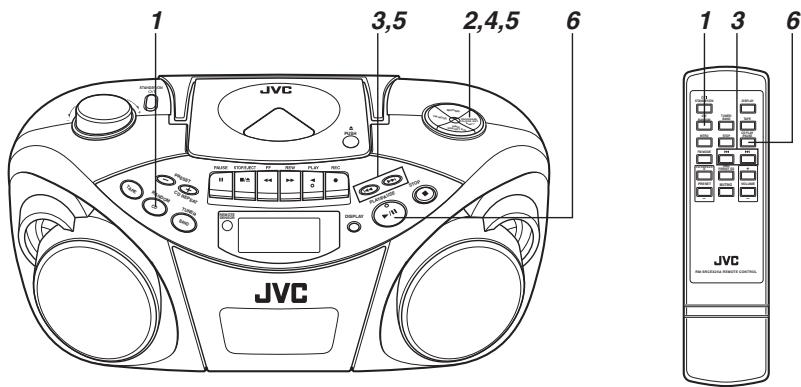

Riproduzione programmata

È possibile programmare fino a 20 piste per la riproduzione nell'ordine desiderato.

Nota:

Vi è un limite di tempo per eseguire i seguenti punti. Se l'impostazione viene annullata prima di terminare, iniziare nuovamente dal punto 2.

1 Premere CD/RANDOM per inserire il modo CD.

È possibile premere CD/RANDOM sul telecomando per inserire il modo CD.

2 Premere PROGRAM/CLOCK SET in modalità di arresto.

L'indicatore PROG inizia a lampeggiare sul display.

3 Premere o per selezionare la traccia desiderata da programmare.

Traccia da programmare

4 Premere PROGRAM/CLOCK SET.

5 Ripetere i punti da 3 a 4 per programmare altre tracce.

6 Premere PLAY/PAUSE e l'indicatore PROG lampeggia.

Le tracce vengono riprodotte nell'ordine programmato. È possibile premere CD PLAY/PAUSE sul telecomando per avviare la riproduzione programmata.

Note:

• Se l'indicatore PROG si spegne prima di aver premuto PLAY/PAUSE /II (o CD PLAY/PAUSE sul telecomando), premere PROGRAM/CLOCK SET, quindi avviare la riproduzione.
• Se si preme CD/RANDOM durante il modo CD, l'apparecchio entra in modalità di riproduzione casuale.

Per arrestare la riproduzione

Premere STOP (o STOP sul telecomando).

L'indicatore PROG si spegne e l'apparecchio esce alla riproduzione programmata.

Per controllare il contenuto dei programmi

Prima di avviare la riproduzione programmata, premere PROGRAM/CLOCK SET.

Ad ogni pressione del tasto, le piste programmate vengono mostrate sulla finestra del display.

Per aggiungere piste al programma

1 Premere più volte PROGRAM/CLOCK SET in modo da far apparire "00" come numero di pista. 2 Premere | 0 | per selezionare il numero della pista, quindi premere PROGRAM/CLOCK SET.

Per modificare il programma

1 Premere più volte PROGRAM/CLOCK SET in modo da far apparire il numero di programma che si desidera modificare. 2 Premere | < > | o per selezionare un nuovo numero di pista, quindi premere PROGRAM/CLOCK SET.

Per ripetere la riproduzione programmata

Premere PRESET + / CD REPEAT (o CD REPEAT / PRESET + sul telecomando) dopo aver avviato la riproduzione programmata.

Per eliminare l'intero programma dalla memoria

Premere PROGRAM/CLOCK SET in modo da far lampeggiare l'indicatore PROG, quindi premere STOP (o STOP sul telecomando) mentre l'indicatore PROG lampeggia.

Il programma memorizzato viene cancellato anche quando si apre il vano del disco.

Nota:

Dopo aver programmato 20 piste, il programma numerato torna su "1". La programmazione di varie piste riscrive le piste più programmate su quei numeri.

Per riprodurre le introduzioni – Riproduzione dell'introduzione

È possibile riprodurre i dieci secondi iniziali di ciascuna pista o pista programmata di un CD.

Premere INTRO.

Sulla finestra del display appare l'indicatore INTRO e si avvia la riproduzione dell'introduzione.

Per utilizzare la riproduzione dell'introduzione per la riproduzione programmata e casuale, premere il tasto dopo aver avviato la riproduzione.

Per arrestare la riproduzione

Premere STOP (o STOP sul telecomando).

L'indicatore INTRO si spegne e l'apparecchio esce dalla riproduzione dell'introduzione.

Per eliminare la riproduzione dell'introduzione senza arrestarla

Premere INTRO durante la riproduzione.

L'indicatore INTRO si spegne e l'apparecchio continua la riproduzione.

Nota:

Se si preme INTRO durante la riproduzione dei dieci secondi iniziali di un brano, si avvia la riproduzione dell'introduzione del brano successivo.

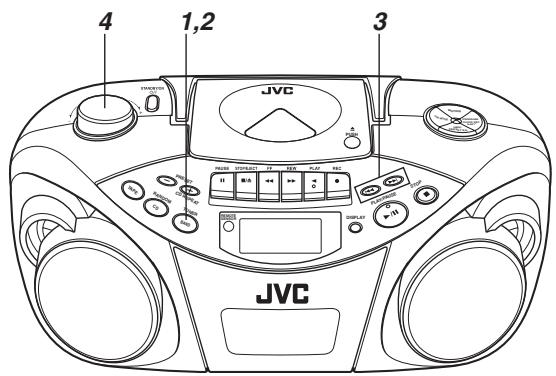

Sintonizzazione di una stazione

1 Premere BAND/TUNER per inserire il modo sintonizzatore. 2 Premere BAND/TUNER per selezionare la banda, FM o AM. 3 Tenere premuto |< o > per più di 1 secondo. L'apparecchio avvia la ricerca e si arresta quando viene sintonizzata una stazione con una sufficiente intensità di segnale.

Se si preme |▶ o ▶ brevemente e ripetutamente, la frequenza cambia di uno scatto alla volta.

4 Regolare il volume.

Cambiamento del modo di ricezione FM

Se la ricezione di un programma FM stereo è difficile o disturbata, migliorarla con il modo monofonico.

Premere FM MODE in modo da far apparire sulla finestra del display l'indicatore MONO.

Per ristabilire l'effetto stereo, premere nuovamente FM MODE in modo da far scomparire l'indicatore MONO.

Apparecchio principale

Telecomando

Nota:

Il modo di ricezione FM viene eliminato quando si sintonizza un'altra stazione.

Uso delle antenne

FM

AM

Nota:

L'antenna a nucleo di ferrite incorporata potrebbe captare interferenze da ricevitori televisivi nelle vicinanze che disturbano la ricezione AM.

Preselezione delle stazioni

È possibile preselezionare 10 stazioni FM e 10 stazioni AM.

Vi è un limite di tempo per eseguire i seguenti passi. Se l'impostazione viene annullata prima di terminare, iniziare nuovamente dal punto 3.

Nota:

In alcuni casi, le frequenze di prova sono già state memorizzate sul sintonizzatore poiché le funzioni preselezionate sono state esaminate dal produttore prima della consegna del prodotto. Non si tratta di un problema di funzionamento. È possibile preselezionare le stazioni che si desidera memorizzare seguendo il metodo di preselezione.

1 Premere BAND/TUNER per selezionare la banda, FM o AM. 2 Premere | 0 | per sintonizzare la stazione che si desidera preselezionare. 3 Premere PROGRAM/CLOCK SET.

L'indicatore PROG inizia a lampeggiare sulla finestra del display.

4 Premere PRESET + / CD REPEAT o PRESET - per selezionare il numero di preselezione.

È possibile premere CD REPEAT / PRESET + o PRESET - sul telecomando per selezionare il numero di preselezione.

Numero di preselezione

5 Premere PROGRAM/CLOCK SET.

La stazione sintonizzata al punto 2 viene memorizzata nel numero di preselezione selezionato al punto 4. La memorizzazione di una nuova stazione elimina la precedente. 6 Ripetere i punti da 2 a 5 per preselezionare altre stazioni, utilizzando numeri di preselezione differenti.

Sintonizzazione di una stazione preselezionata

1 Premere BAND/TUNER per selezionare la banda, FM o AM. 2 Premere più volte PRESET + / CD REPEAT o PRESET - finché non appare il numero di preselezione desiderato.

Nota:

Se si disinserisce il cavo di alimentazione CA o si verifica un'interruzione di corrente, le stazioni preselezionate vengono eliminate in un paio di giorni. In tal caso, eseguire nuovamente la preselezione delle stazioni.

Note sui nastri a cassetta

• Utilizzare esclusivamente dei nastri normali di tipo I. Le funzioni di registrazione/riproduzione del presente apparecchio si riferiscono a nastri normali con caratteristiche differenti rispetto ai nastri CrO2 e di metallo.
• Non si consiglia l'utilizzo di nastri di durata superiore a 120 minuti poiché potrebbero verificarsi deterioramenti delle caratteristiche e perché inoltrere tali nastri si impigliano facilmente nel rullo di pressione o nella ruota di trascinamento.
• Un nastro allentato può essere causa di problemi. Stringere delicatamente il nastro con una matita come illustrato nell'immagine di seguito.

Far girare la matita per riavvolgere il nastro.

• Per evitare cancellazioni accidentali delle registrazioni, rimuovere le linguette con un cacciavite. Dopo che le linguette sono state asportate, risigillare le aperture lasciate dalle linguette con del nastro adesivo per cancellare o riregistrare.

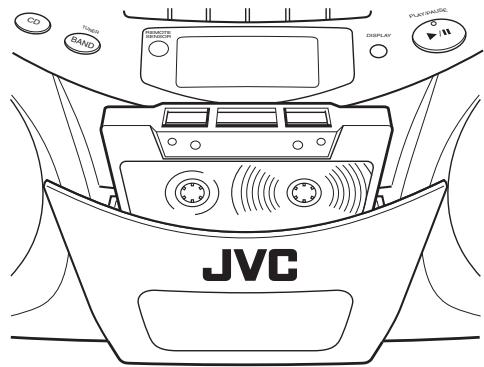

Inserimento di una cassetta

1 Premere STOP/EJECT □/△ per aprire il comparto cassette. 2 Inserire una cassetta con il lato del nastro esposto rivolto verso l'alto e la facciata di riproduzione rivolta verso l'esterno come illustrato nell'immagine di seguito.

← Direzione di avanzamento

3 Chiudere il comparto cassette premendolo delicatamente e saldamente.

Il comparto cassette scatta in posizione.

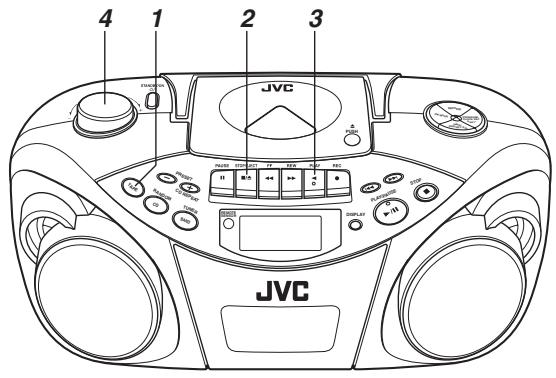

Operazioni di base

1 Premere TAPE per inserire il modo nastro. 2 Inserire una cassetta.

Utilizzare esclusivamente un nastro normale di tipo I.

3 Premere PLAY per avviare la riproduzione. 4 Regolare il volume.

Avvolgimento rapido del nastro

Premere REW o FF

Se il nastro giunge alla fine, premere STOP/EJECT / per rilasciare REW o FF

Per arrestare la riproduzione

Premere STOP/EJECT /

Il nastro si arresta inoltre quando giunge alla fine.

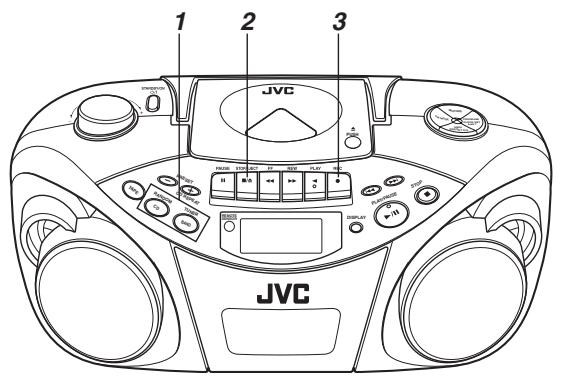

Operazioni di base

Registrazione standard

1 Preparare la fonte di registrazione.

• Per registrare dalla radio: Impostare l'apparecchio nel modo sintonizzatore e sintonizzare la stazione desiderata. Per registrare da un CD: Impostare l'apparecchio nel modo CD e inserire un CD.

2 Inserire una cassetta vergine o cancellabile.

Utilizzare esclusivamente un nastro normale di tipo I.

3 Premere REC

Viene inoltre premuto PLAY ◁ e si avvia la registrazione.

Per arrestare la registrazione

Premere STOP/EJECT ■/△

Il nastro si arresta inoltre quando giunge alla fine.

Note:

• Potrebbe essere illegale registrare su nastri preregistrati o su dischi, senza l'autorizzazione del proprietario dei diritti d'autore riguardanti registrazioni audio o video, dei programmi radiofonici o via cavo o qualsiasi opera letteraria, drammatica, musicale o artistica.
• I livelli di registrazione vengono impostati automaticamente in maniera corretta, quando non vengono influenzati da VOLUME. Di conseguenza, durante la registrazione è possibile regolare il suono di ascolto senza influire sui livelli di registrazione.
• Se una registrazione eseguita presenta eccessivo rumore o disturbi di origine elettrostatica, potrebbe significare che l'apparecchio si trovava troppo vicino a un televisore acceso al momento della registrazione. Spegnere il televisore o allontanare l'apparecchio dal televisore.

Utilizzo della funzione di eliminazione battimento

Quando si registra un programma AM, potrebbe essere udibile un rumore di battimento. In tal caso, spostare l'interruttore BEAT CUT situato sulla parte posteriore dell'apparecchio su "1" o "2" in modo da ridurre il suono di battimento.

Per avviare la registrazione al momento esatto

1 Premere dapprima PAUSE II, poi REC ●, inserendo così il modo di interruzione della registrazione (attesa). 2 Premere il tasto PAUSE II per rilasciare il nastro nel momento esatto in cui si desidera far iniziare la registrazione.

Nota:

Non lasciare l'apparecchio nel modo di interruzione per più di qualche minuto. Per arrestare il nastro, premere piuttosto STOP/EJECT ■/△

Registrazione sincronizzata con la riproduzione di CD

È possibile far sì che il lettore CD inizi la riproduzione quando la piastra a cassette entra nel modo di registrazione.

1 Inserire una cassetta. Utilizzare esclusivamente un nastro normale di tipo I. 2 Inserire un CD. 3 Premere CD/RANDOM per inserire il modo CD.

È possibile premere CD/RANDOM sul telecomando per inserire il modo CD.

4 Specificare la pista o il punto sul disco da cui avviare la registrazione.

• Per avviare la registrazione dalla pista desiderata, selezionare la pista premendo |▶▶ o ▶▶ nel modo di arresto.
• Per avviare la registrazione dal punto desiderato su un disco, riprodurre il disco ed interromperlo nel punto desiderato premendo PLAY/PAUSE ▷/II (o CD PLAY/PAUSE sul telecomando).

5 Premere REC ●

Viene inoltre premuto PLAY ◁ e si avvia la registrazione sincronizzata. - Durante la registrazione sincronizzata l'indicatore CD SYNC appare sulla finestra del display.

Quando il nastro giunge per primo alla fine, il lettore CD entra nel modo di interruzione.

Premere PLAY/PAUSE ▷/II (o CD PLAY/PAUSE sul telecomando) per continuare la riproduzione o premere STOP (o STOP sul telecomando) per arrestare la riproduzione.

Quando il lettore CD si arresta per primo, il nastro continua a scorrere.

In tal caso, premere STOP/EJECT ■ per arrestare il nastro.

Cancellazione

Quando si registra su un nastro preregistrato, la registrazione precedente viene cancellata e solo la nuova registrazione sarà udibile la volta successiva che si riproduce quel nastro.

Per cancellare un nastro, eseguire una nuova registrazione

1 Premere TAPE sull'apparecchio per inserire il modo nastro. 2 Premere REC ●

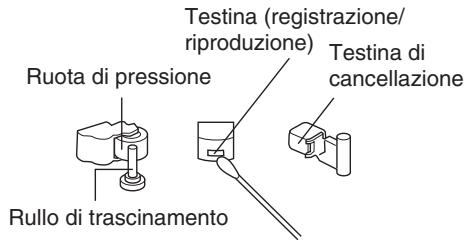

Pulizia delle testine, del rullo di trascinamento e della ruota di pressione

La pulizia è importante!

Quando il nastro scorre, vi è un naturale accumulo di particelle magnetiche e polvere sulle testine, sul rullo di trascinamento e sulla ruota di pressione. Quando queste parti si sporcano eccessivamente:

• La qualità del suono subisce un deterioramento.
• Il livello di emissione del suono diminuisce.
• La registrazione precedente non viene cancellata completamente.
• La registrazione non viene eseguita in maniera soddisfacente.

Per evitare questi inconvenienti, pulire le testine, il rullo di trascinamento e la ruota di pressione ogni 10 ore di impiego.

Aprire il comparto cassette. Pulire le testine, il rullo di trascinamento e la ruota di pressione.

Per una pulizia efficace, utilizzare un kit di pulizia disponibile nei negozi di articoli audio.

Dopo la pulizia, accertarsi che il liquido di pulizia si sia asciugato completamente prima di inserire una cassetta.

Avvertenze:

• Tenere magneti o oggetti metallici lontano dalle testine. Se una testina si magnetizza, si verificherà un aumento del rumore ed il suono subirà un deterioramento.
• Smagnetizzare la testina di registrazione/riproduzione ogni 20 - 30 ore di impiego con uno smagnetizzatore per testine disponibile nei negozi di articoli audio. Spegnere l'apparecchio quando si smagnetizza la testina.

Poiché la testina di cancellazione dell'apparecchio è di tipo magnetico, non smagnetizzarla.

• Non utilizzare sostanze diverse dall'alcol per la pulizia. Diluenti e benzina danneggiano la ruota di pressione di gomma.

Pulizia della lente del trasduttore ottico del lettore CD

Se la lente del trasduttore ottico del lettore CD è sporca, il suono può subire deterioramenti.

Aprire il vano del disco e pulire la lente.

Utilizzare un soffietto (disponibile nei negozi di macchine fotografiche, ecc.) per eliminare la polvere dalla lente.

SOLUZIONE DI PROBLEMI

• Se si dovesse verificare qualche problema con l'apparecchio, controllare l'elenco per trovare una possibile soluzione prima di rivolgersi all'assistenza.
• Se non è possibile risolvere il problema secondo i consigli forniti o se l'apparecchio è gravemente danneggiato, rivolgersi a personale qualificato, quale il proprio rivenditore, per l'assistenza.

Sintomo	Causa possibile	Azione
Non è possibile accendere l'apparecchio.	Il cavo di alimentazione è disinserito.	Collegare il cavo di alimentazione.
Quando si preme il tasting PLAY ↓, il nastro non si muove.	PAUSE II si trovava premuto.	Premere di nuovo PAUSE II per rilasciarlo.
Il suono di riproduzione è di un livello molto basso.	• Le pile sono scariche. • La testina è sporca.	• Sostituire lepile con delle nuove. • Pulire le testine.
REC non funziona.	• Le linguette di sicurezza della cassetta sono state asportate. • Nessun disco inserto.	• Richiudere le aperture con nastro adesivo. • Inserire una cassetta.
Il disco è inserito, ma non viene riprodotto.	• Il disco è sporco. • The disc is dirty. • Il disco è danneggiato o deformato. • La lente è sporca. • Si è condensata umilità.	• Inserire il disco con l'etichetta rivolta verso l'alto. • Pulire il disco. • Sostituire il disco con uno riproducibile. • Pulire la lente. • Accendere l'apparecchio ed attendere una o due ore prima di utilizzato.
Nessun suono viene emesso dai diffusori.	Le cuffie sono collegate.	Scollegare le cuffie.
Poché la velocità di trasporto del nastro è irregolare, si verificano fluttuationi di velocità.	• La ruota di pressione o il rullo di trascinamento è sporco. • Le pile sono scariche.	• Pulire la ruota di pressione ed il rullo di trascinamento. • Sostituire lepile con delle nuove.
La risizione radio è scadente e sono presenti disturbi di origine elettrostatica.	L'antenna non è regolata adeguata-mente.	Sistemare correttamente l'antenna.
Il controllo a distance è impossibile.	• Le pile del telecomando sono scariche. • La sezione del sensore remoto è esposta ad una luce intensa (luce solare diretta, ecc.)	• Sostituire lepile con delle nuove. • Non mettere in funzione l'apparecchio sulla luce diretta del sole, ecc.

Nota:

Se l'apparecchio viene spostato da un luogo freddo con una temperatura intorno a 0°C ad un luogo caldo, potrebbe non funzionare normalmente, perché si è condensata umidità all'interno. Il funzionamento ritorna alla normalità dopo che sono trascorse una o due ore.

Per reimpostare l'apparecchio

Se con "SOLUZIONE DI PROBLEMI" non si risolvono i problemi di funzionamento (inadeguato funzionamento o visualizzazione, ecc.), premere, mentre l'apparecchio è acceso, il tasto RESET situato nella parte posteriore con un oggetto appuntito.

Nota:

La reimpostazione dell'apparecchio ristabilisce i parametri predeterminati e cancella tutte le impostazioni eseguite dall'attività.

Lettore CD

Capacità del CD: 1 CD

Rapporto segnale/rumore: 75 dB

Gamma dinamica: 60 dB

Sintonizzatore

Campo di frequenza

: FM 87,5 - 108,0 MHz AM 522 - 1 629 kHz

Antenne

: Antenna telescopica per la ricezione FM

Antenna a nucleo di ferrite per la ricezione AM

Piastra a cassette Risposta in frequenza: 6

Fluttuazione di velocità: 0,15% (WRMS)

Tempo di avvolgimento

rapido: 150 sec. circa (cassetta C-60)

Generali

Diffusori: cono 9 cm × 2

Impedenza diffusore: 4 Ω

Potenza in uscita: 4 W (2 W + 2 W) a 4 Ω (10% DAT)

Terminali di uscita: PHONES × 1

Alimentazione: CA 230 V ∼ 50 Hz, pile formato CC 9 V (R20 (SUM-1)/D (13D) × 6)

Consumo: 13 W (in funzione), 3 W (in attesa)

Dimensioni: 420 mm × 178 mm × 250 mm (L/A/P)

Massa: 3,2 kg circa (senza le pile)

Accessori in dotazione: cavo di alimentazione CA × 1

Telecomando × 1

Pile per il telecomando

(AAA/UM-4/R03) × 2

Il design e le caratteristiche tecniche sono soggetti a modifiche senza preavviso.

VICTOR COMPANY OF JAPAN, LIMITED

Istruzioni JVC

SISTEMA PORTATILE CD

RC-EX25S
