BEDIENUNGSANLEITUNG KH 6525 SILVERCREST

www.kompernass.com ID-Nr.: KH6524/6525-04/10-V3 KH 6524 / 6525

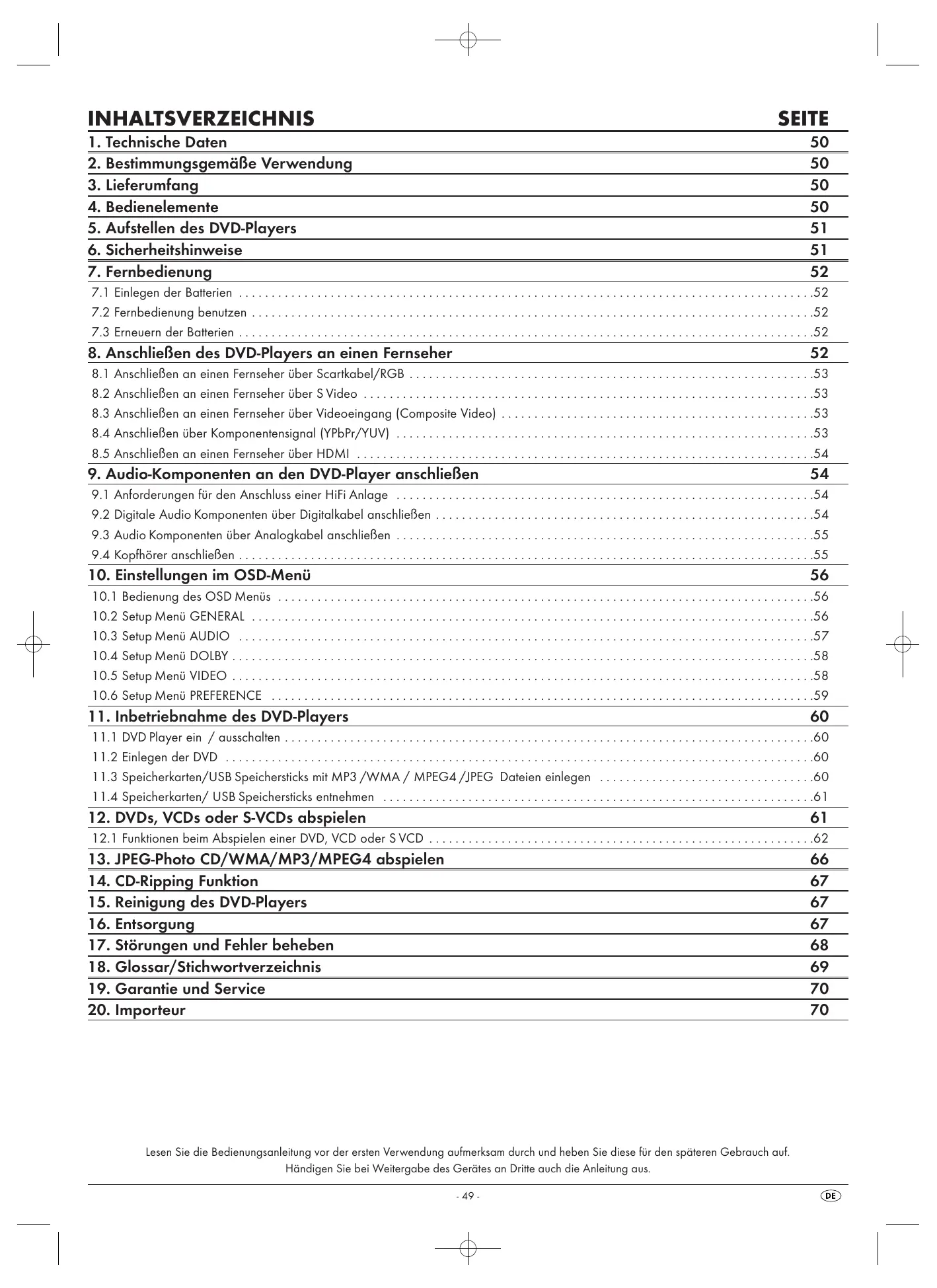

1. Technische gegevens

1. Technische gegevens

2. Bestimmungsgemäße Verwendung

5. Aufstellen des DVD-Players

6. Sicherheitshinweise

8. Anschließen des DVD-Players an einen Fernseher

• 8.1 Anschließen an einen Fernseher über Scartkabel/RGB p. 53
• 8.2 Anschließen an einen Fernseher über S Video p. 53
• 8.3 Anschließen an einen Fernseher über Videoeingang (Composite Video) p. 53
• 8.4 Anschließen über Komponentensignal (YPbPr/YUV) p. 53
• 8.5 Anschließen an einen Fernseher über HDMI p. 54

9. Audio-Komponenten an den DVD-Player anschließen

• 9.1 Anforderungen für den Anschluss einer HiFi Anlage p. 54
• 9.2 Digitale Audio Komponenten über Digitalkabel anschließen p. 54
• 9.3 Audio Komponenten über Analogkabel anschließen p. 55
• 9.4 Kopfhörer anschließen p. 55

10. Einstellungen im OSD-Menü

11. Inbetriebnahme des DVD-Players

12. DVDs, VCDs oder S-VCDs abspielen

12.1 Funktionen beim Abspielen einer DVD, VCD oder S VCD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .62

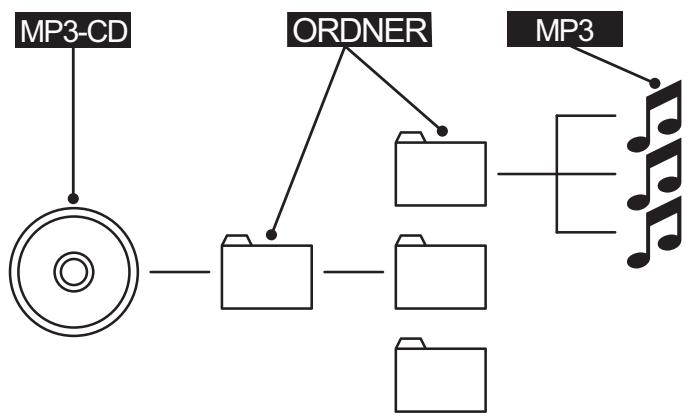

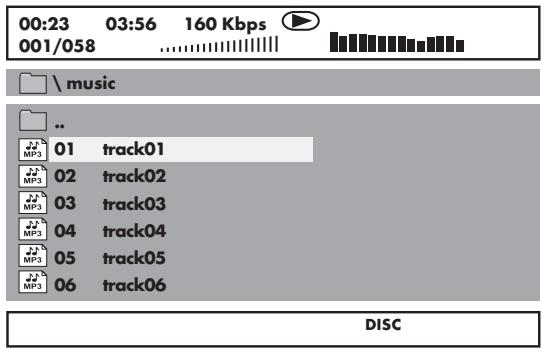

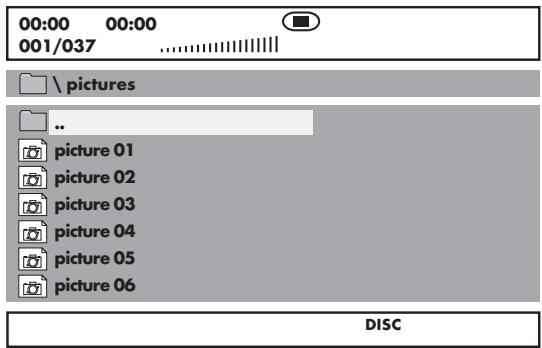

13. JPEG-Photo CD/WMA/MP3/MPEG4 abspielen

14. CD-Ripping Funktion

15. Reinigung des DVD-Players

17. Störungen und Fehler beheben

18. Glossar/Stichwortverzeichnis

19. Garantie und Service

Lesen Sie die Bedienungsanleitung vor der ersten Verwendung aufmerksam durch und heben Sie diese für den späteren Gebrauch auf. Händigen Sie bei Weitergabe des Gerätes an Dritte auch die Anleitung aus.

DVD-PLAYER KH6524/25

2. Bestimmungsgemäße Verwendung

Diese Dokumentation ist urheberrechtlich geschützt. Jede Vervielfältigung, bzw. jeder Nachdruck, auch auszugsweise, sowie die Wiedergabe der Abbildungen, auch im veränderten Zustand ist nur mit schriftlicher Zustimmung des Herstellers gestattet. Der Silvercrest KH 6524/25 DVD Player ist ausschließlich bestimmt zum stationären Betrieb in geschlossenen Räumen. Das Gerät ist ausschließlich zum privaten, nicht kommerziellen Gebrauch bestimmt. Das Gerät ist bestimmt zur Verwendung als Unterhaltungselektronik Gerät. Für Schäden, die aus nicht bestimmungsgemäßer Verwendung des Gerätes oder aus eigenmächtigen Umbauten resultieren, wird keine Haftung/ Gewährleistung übernommen!

Dieses Gerät entspricht hinsichtlich Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Niederspannungs richtlinie 2006/95/EC, der EMV Richtlinie 2004/108/EC sowie der Ökode sign Richtlinie 2009/125/EC (Verordnung 1275/2008 Anhang II, Nr. 1). Netzanschluss: Leistungsaufnahme: Leistungsaufnahme Standby: Schutzklasse: Fernsehnorm: Betriebstemperatur: Feuchtigkeit: Abmessungen (L x B x H): Gewicht: Laserklasse:

DVD Player Infrarot Fernbedienung 2 Batterien für Fernbedienung, Typ AAA/ (Microzellen) RGB Scartkabel Audio/Video RCA Cinchkabel HDMI Kabel Bedienungsanleitung AC 220 V 240 V ~ 50 Hz max. 20 Watt <1W II / PAL/NTSC +5 ~ +40°C 5 ~ 90 % (keine Kondensation)

Video-Ausgang Formate: Decoder: D/A Wandler: 4:3 / 16:9 MPEG 2 12 Bit Audio-Ausgang Decoder: D/A Wandler: MPEG Dolby Digital (AC 3) DTS nur mit zusätzlichem externen Decoder möglich 24 Bit / 96 kHz USB-Steckplatz Lesbare USB Speichersticks: Max. Stromabgabe: USB 1.1 und 2.0 bis zu einer Kapazität von 4 GB 100 mA Speicherkartenfach Lesbare Speicherkarten: SD (2 GB kein SDHC), MS/MSPro (4 GB), MMC (4 GB) Kopfhörerausgang Klinkenstecker: Maximale Ausgangsspannung: 3,5 mm 130 mV A. DVD-Player Vorderseite q Disc Schublade w Display (mit Standby LED und IR Sensor für Fernbedienung) e Taste OPEN/CLOSE r Taste PLAY/PAUSE t Taste STOP y Taste STANDBY u Kopfhörerausgang für 3,5 mm Klinkenstecker i USB Steckplatz o Speicherkartenfach für SD /MMC /MS und MSPro Karten B. DVD-Player Rückseite a Netzkabel s Schalter POWER d VIDEO: Composite Videoausgang f Y, Pb/Cb, Pr/Cr: Komponenten Videoausgänge g SCART: Scart/RGB Ausgang h FL/FR: Ausgang für vordere, linke und rechte Audiokanäle j SL/SR: Ausgang für hintere, linke und rechte Audiokanäle k SW: Ausgang für Bass Audiokanal l CEN: Ausgang für vorderen, mittleren Audiokanal ; COAXIAL: Koaxial Audioausgang

2) AUDIO L/R: Linker und rechter Audioausgang

2! HDMI: HDMI Ausgang 2@ OPTICAL: optischer Digital Audioausgang 2# S-VIDEO: S Video Ausgang Abspielbare Medien/Formate Video: Audio: Weitere Formate: Regionalcode: DVD, DVD+R, DVD+RW, DVD R, DVD RW, DVD R DL, DVD+R DL, VCD, S VCD CD, CD R, CD RW, Audio DVD, MP3, WMA, OGG Vorbis AVI, MPEG 4, Xvid, JPEG (Foto CD) oder

C. Fernbedienung q OPEN/CLOSE : Disc Schublade öffnen/schließen w Zifferntasten e DISPLAY: Discinformationen einblenden r DIMMER: Displayhelligkeit einstellen t V-MODE: Videoausgang einstellen y STOP: Wiedergabe beenden u PLAY/PAUSE: Wiedergabe starten/unterbrechen i SKIP FWD : Kapitelsprung vorwärts o VOL +/- : Lautstärke erhöhen/verringern a FAST FWD: Schnellsuchlauf vorwärts s SUBTITLE: Untertitel einstellen d ENTER: Eingaben bestätigen f Steuerungstasten g MENU/RIPPING: Discmenü/Ripping Funktion aufrufen h SLOW: Zeitlupenfunktion j RETURN: Wiedergabe Modus einstellen k ZOOM: Bildvergrößerung einstellen l PROG: Programmierfunktion aufrufen ; A-B: Sequenz wiederholen

2) Batteriefach (a. d. Rückseite)

2! PBC: PBC Funktion aktivieren/deaktivieren (nur VCD, SVCD) 2@ USB: Zwischen Discwiedergabe und USB/Kartenwiedergabe wechseln 2# STEP: Einzelbildwiedergabe 2$ L/R/ST: Audiokanal einstellen 2% AUDIO: Audiosprache einstellen 2^ TITLE: Titelmenü aufrufen 2& FAST RWD : Schnellsuchlauf rückwärts 2* SKIP BWD : Kapitelsprung rückwärts 2( MUTE : Ton ausschalten/einschalten

3) REPEAT: Wiederholfunktion einstellen

3! ANGLE: Kameraperspektive ändern 3@ SETUP: OSD Menü aufrufen 3# GOTO: Titel , Kapitel , und Zeit Direktanwahl Menü aufrufen 3$ STANDBY : Gerät in den Standby Modus schalten

6. Sicherheitshinweise

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zustän dige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Um ein unbeabsichtigtes Einschalten zu vermeiden, ziehen Sie nach jedem Gebrauch und vor jeder Reinigung den Netzstecker. Prüfen Sie das Gerät und alle Teile auf sichtbare Schäden. Nur in einwand freiem Zustand kann das Sicherheitskonzept des Gerätes funktionieren. Der Netzstecker muss immer leicht zugänglich sein, so dass im Notfall das Gerät schnell vom Stromnetz getrennt werden kann. Gefahr durch elektrischen Schlag!

5. Aufstellen des DVD-Players

Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte und geerdete Netzsteckdose an. Die Netzspannung muss mit den Angaben auf dem Typenschild des Gerätes übereinstimmen. Lassen Sie beschädigte Netzstecker oder Netzkabel sofort von autori siertem Fachpersonal oder dem Kundenservice austauschen, um Gefähr dungen zu vermeiden. Lassen Sie Anschlussleitungen bzw. Geräte, die nicht einwandfrei funk tionieren oder beschädigt wurden, sofort vom Kundendienst reparieren oder austauschen. Tauchen Sie das Gerät niemals in Wasser ein. Wischen Sie es nur mit einem leicht feuchten Tuch ab. Setzen Sie das Gerät nicht dem Regen aus und benutzen Sie es auch niemals in feuchter oder nasser Umgebung. Achten Sie darauf, dass die Anschlussleitung während des Betriebs niemals nass oder feucht wird. Sie dürfen das Gerätegehäuse nicht öffnen oder reparieren. In diesem Falle ist die Sicherheit nicht gegeben und die Gewährleistung erlischt. Schützen Sie das Gerät vor Tropf und Spritzwasser. Stellen Sie deshalb keine mit Flüssigkeit gefüllten Gegenstände (z. B. Blumenvasen) auf das Gerät. Brandgefahr!

1. Nehmen Sie den DVD Player und das mitgelieferte Zubehör vorsichtig

aus der Verpackung heraus.

2. Ziehen Sie die Schutzfolien vom Display ab.

3. Stellen Sie den DVD Player auf einem ebenen, geraden und festen

Untergrund auf. Setzen Sie das Gerät keiner externen Hitze oder Feuch tigkeit aus. Achten Sie auf eine ausreichende Belüftung des Gerätes von allen Seiten. Stellen Sie keine Fernsehgeräte direkt auf den DVD Player.

Benutzen Sie das Gerät nicht in der Nähe von heißen Oberflächen. Stellen Sie das Gerät nicht an Orten auf, die direkter Sonnenstrahlung ausgesetzt sind. Andernfalls kann es überhitzen und irreparabel beschädigt werden. Lassen Sie das Gerät während des Betriebs niemals unbeaufsichtigt. Decken Sie niemals die Lüftungsschlitze des Gerätes ab, wenn es einge schaltet ist. Stellen Sie keine offenen Brandquellen, wie z. B. Kerzen auf das Gerät. Achtung! Stecken Sie das Netzkabel des DVD Players jetzt noch nicht in eine Netzsteckdose ein. Warten Sie damit, bis Sie den DVD Player an einen Fernseher angeschlossen haben. Falls Sie die Art der Video oder Audioverbindung ändern möchten, so ziehen Sie vorher unbedingt zuerst den Netzstecker! Andernfalls können der DVD Player und eventuell an diesen angeschlossene Geräte durch auftretende Spannungsspitzen irreparabel beschädigt werden! Verletzungsgefahr!

Halten Sie Kinder von Anschlussleitung und Gerät fern. Kinder unter schätzen häufig die Gefahren von Elektrogeräten. Sorgen Sie für einen sicheren Stand des Gerätes. Falls das Gerät heruntergefallen oder beschädigt ist, dürfen Sie es nicht mehr in Betrieb nehmen. Lassen Sie das Gerät von qualifiziertem Fach personal überprüfen und gegebenenfalls reparieren. Batterien/Akkus können bei Verschlucken lebensgefährlich sein. Bewahren Sie die Batterien für Kleinkinder unerreichbar auf. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden. Halten Sie auch die Verpackungsfolien von Kindern fern. Es besteht Erstickungsgefahr. Gefahr! Laserstrahlung!

Das Gerät verfügt über einen „Klasse 1 Laser”.

• Öffnen Sie niemals das Gerät.
• Versuchen Sie nicht das Gerät zu reparieren.
• Im Inneren des Gerätes liegt unsichtbare Laserstrahlung vor. Setzen Sie sich nicht dem Laserstrahl aus

7.1 Einlegen der Batterien

1. Öffnen Sie das Batteriefach auf der Rückseite der Fernbedienung.

2. Legen Sie nun die zwei im Lieferumfang enthaltenen Batterien vom Typ

AAA (Microzellen) in das Batteriefach ein. Achten Sie dabei darauf, die Batterien entsprechend ihrer Polarität einzulegen.

3. Schließen Sie die Batteriefachabdeckung wieder.

Hinweis: Einige aggressive Möbellacke können die Gummifüße des Geräts angreifen. Stellen Sie das Gerät ggf. auf eine rutschfeste Unterlage.

7.2 Fernbedienung benutzen

Gewitter! Bei einem Gewitter können am Stromnetz angeschlossene Geräte Schaden nehmen. Ziehen Sie bei Gewitter deshalb immer den Netzstecker aus der Steckdose. Hinweis zu Stoßspannungen (EFT/elektrischer schneller Übergangsvorgang) und elektrostatischen Entladungen: Im Falle einer Fehlfunktion aufgrund elektrischer schneller Übergangs vorgänge (Stoßspannung) bzw. elektrostatischer Entladungen muss das Produkt zurückgesetzt werden, um den normalen Betrieb wieder herzu stellen. Möglicherweise muss die Stromversorgung getrennt und wieder neu angeschlossen werden. Die Batterien (falls vorhanden) müssen ent nommen und wieder eingesetzt werden. Um beim Benutzen der Fernbedienung eine einwandfreie Funktion zu gewährleisten …

• Richten Sie die Fernbedienung bei Benutzung stets gerade auf den DVD Player.
• Stellen Sie sicher, dass keine Hindernisse zwischen Fernbedienung und DVD Player den Empfang behindern.
• Entfernen Sie sich bei Benutzung der Fernbedienung nicht mehr als 5 Meter vom DVD Player. Anderenfalls kann es zu Störungen bei der Bedienung der DVD Player Funk tionen mit der Fernbedienung kommen.

7.3 Erneuern der Batterien

Hinweis zur Netztrennung Der POWER Schalter dieses Gerätes trennt das Gerät nicht vollständig vom Stromnetz. Außerdem nimmt das Gerät im Standby Betrieb Strom auf. Um das Gerät vollständig vom Netz zu trennen, muss der Netzstecker aus der Netzsteckdose gezogen werden. Wenn das Bedienen des DVD Players über die Fernbedienung nicht mehr richtig oder überhaupt nicht mehr funktioniert, müssen die Batterien ausge tauscht werden.

• Erneuern Sie dann stets alle Batterien, um die Fernbedienung wieder mit voller Leistung benutzen zu können.

8. Anschließen des DVD-Players an einen

Fernseher Hinweise zum Umgang mit Batterien Die Fernbedienung wird mit Batterien betrieben. Für den sicheren Umgang mit Batterien beachten Sie bitte folgende Sicher heitshinweise: Gefahr durch nicht ordnungsgemäße Verwendung!

Werfen Sie die Batterie nicht ins Feuer. Schließen Sie die Batterie nicht kurz. Versuchen Sie nicht die Batterie wieder aufzuladen. Überprüfen Sie regelmäßig die Batterie. Ausgetretene Batteriesäure kann dauerhafte Schäden am Gerät verursachen. Im Umgang mit einer beschädigten oder ausgelaufenen Batterie besondere Vorsicht walten lassen. Verätzungsgefahr! Schutzhandschuhe tragen. Reinigen Sie das Batteriefach und die Batteriekontakte mit einem trockenen Tuch. Batterie für Kinder unzugänglich aufbewahren. Bei Verschlucken umgehend einen Arzt aufsuchen. Entnehmen Sie die Batterie aus der Fernbedienung, wenn Sie das Gerät längere Zeit nicht benutzen. Öffnen Sie die Batterien niemals, löten oder schweißen Sie Batterien nie. Es besteht Explosions und Verletzungsgefahr! Nachdem Sie den DVD Player aufgestellt haben, können Sie ihn nun an einen Fernseher anschließen. Der DVD Player kann an Fernseher mit den Fernseh normen PAL und NTSC angeschlossen werden. Wenn Sie den DVD Player an einem Fernseher mit NTSC Norm verwenden möchten, so müssen Sie die Video Einstellungen im sogenannten „OSD Menü“ des DVD Players verändern. Dort ist werksseitig PAL als Fernsehnorm eingestellt. Je nach Ausstattung des Fernsehers gibt es verschiedene Möglichkeiten, den DVD Player an diesen anzuschließen, die hier im Folgenden erklärt sind. Achtung! Für Schäden am DVD Player, die durch Feuchtigkeitseinwirkung, in das Gerät eingedrungenes Wasser oder Überhitzung entstanden sind wird keine Haftung/Gewährleistung übernommen!

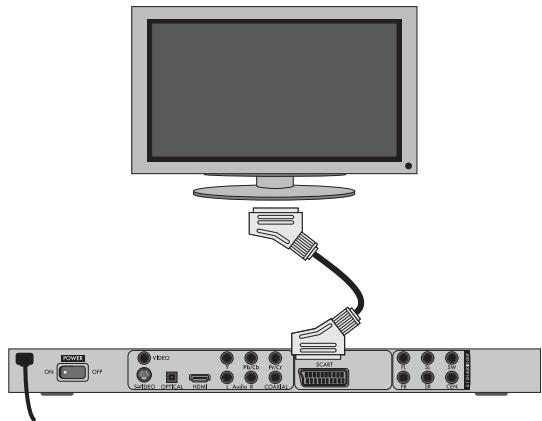

8.1 Anschließen an einen Fernseher über Scartkabel/RGB

Eine qualitativ hohe Verbindung stellt das Anschließen des DVD Players an den Fernseher mit einem Scartkabel über den RGB Eingang dar. Wählen Sie diese Anschlussvariante, falls der Fernseher über einen RGB Eingang verfügt. Wenn Sie nicht sicher sind, ob der Fernseher über einen RGB Eingang verfügt, so prüfen Sie dies anhand der Bedienungsanleitung des Fernsehers. Wählen Sie zur Wiedergabe den passenden AV Kanal an Ihrem Fernseher. Prüfen Sie anhand der Bedienungsanleitung des Fernsehers, wie man den AV Kanal einstellt. Im OSD Menü wählen Sie unter dem Menü VIDEO/VIDEO AUSGANG/ S VIDEO aus. Der Menüpunkt VIDEO AUSGANG ist nur bei deaktiviertem HDMI Aus gang anwählbar. Schauen Sie sich zu diesem Thema auch das Kapitel 10 „Einstellungen im OSD Menü“ an.

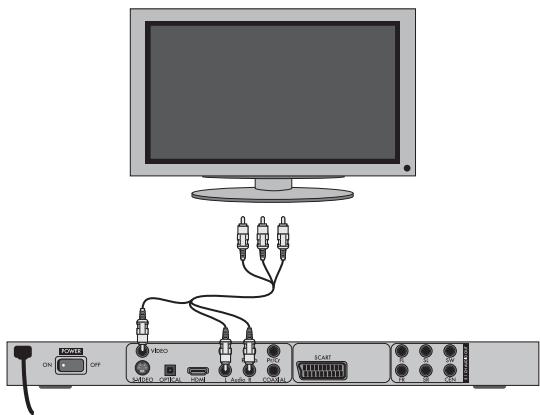

8.3 Anschließen an einen Fernseher über Videoeingang

(Composite Video) Für diese Anschlussvariante muss der Fernseher über Audio/Video Cinchbuchsen (Composite Video) verfügen. Um den DVD Player über Composite Video an den Fernseher anzuschließen, benötigen Sie

• ein Audio/Video RCA Cinchkabel (im Lieferumfang enthalten)

Verbinden Sie die mit SCART beschriftete Buchse über das mitgelieferte Scartkabel mit einer Scart Buchse des Fernsehers. Wählen Sie zur Wiedergabe den passenden AV Kanal an Ihrem Fernseher. Prüfen Sie anhand der Bedienungsanleitung des Fernsehers, wie man den AV Kanal einstellt. Im OSD Menü wählen Sie unter dem Menü VIDEO/VIDEO AUSGANG/ RGB oder S VIDEO aus. Der Menüpunkt VIDEO AUSGANG ist nur bei deaktiviertem HDMI Aus gang anwählbar. Schauen Sie sich zu diesem Thema auch das Kapitel 10 „Einstellungen im OSD Menü“ an.

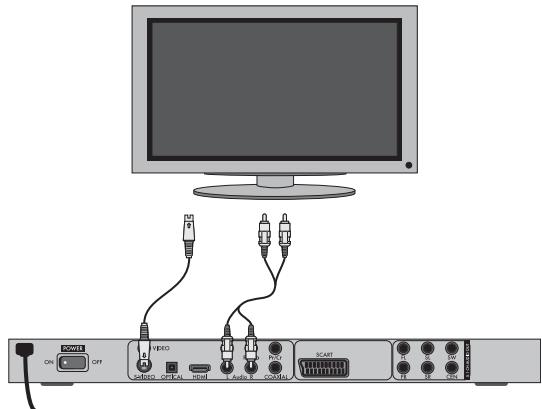

8.2 Anschließen an einen Fernseher über S-Video

Hinweis: Für diese Anschlussvariante muss der Fernseher über einen S Video Eingang und über zwei Audio IN Cinchbuchsen verfügen. Wenn Sie sich nicht sicher sind, ob der Fernseher S Video fähig ist bzw. über Cinchbuchsen verfügt, so prüfen Sie dies anhand der Bedienungsanleitung des Fernsehers. Für diese Anschlussvariante benötigen Sie

• ein Audio Cinchkabel (nicht im Lieferumfang enthalten)
• ein S Video Kabel (nicht im Lieferumfang enthalten); diese erhalten Sie im Fachhandel. So schließen Sie den DVD Player über S Video an den Fernseher an:

Verbinden Sie die gelb markierte Video Buchse mit der gelben VIDEO Buchse des Fernsehers. Verbinden Sie die Audioausgangsbuchsen AUDIO L/R auf der Rückseite des DVD Players mit den entsprechenden Audioeingängen des Fernsehers. Beachten Sie dabei die Farbmarkierungen Gelb, Rot und Weiß. Wählen Sie zur Wiedergabe den passenden AV Kanal an Ihrem Fernseher. Prüfen Sie anhand der Bedienungsanleitung des Fernsehers, wie man den AV Kanal einstellt. Im OSD Menü wählen Sie unter dem Menü VIDEO/VIDEO AUSGANG/ S VIDEO aus. Der Menüpunkt VIDEO AUSGANG ist nur bei deaktiviertem HDMI Aus gang anwählbar. Schauen Sie sich zu diesem Thema auch das Kapitel 10 „Einstellungen im OSD Menü“ an.

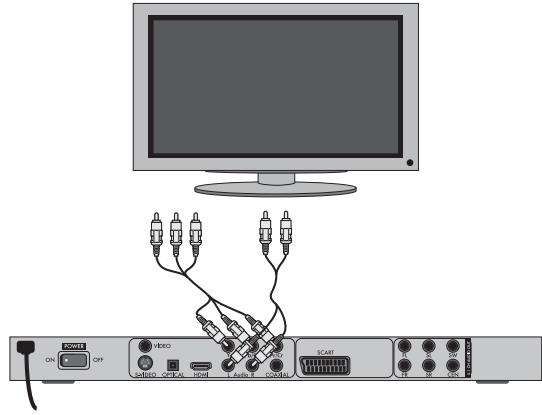

8.4 Anschließen über Komponentensignal (YPbPr/YUV)

Diese Anschlussvariante ist nur mit sehr hochwertigen Fernsehgeräten, LCD/Plasma Bildschirmen oder Video Projektoren möglich. Überprüfen Sie anhand der Bedienungsanleitung des entsprechenden Wieder gabegerätes, ob diese Anschlussvariante verfügbar ist. Eventuell müssen noch zusätzliche Einstellungen am Wiedergabegerät vorgenommen werden. Über die YPbPr Buchsen des DVD Players werden die sogenannten „Komponent ensignale“ ausgegeben. Die Komponentensignale stehen sowohl in Form von sogenannten „YUV“ Signalen (Halbbilder) als auch in Form von sogenannten „YPbPr“ Signalen (Vollbilder/Progressive Scan) zur Verfügung. Schauen Sie sich zu diesem Thema das Kapitel 18 „Glossar/Stichwortverzeichnis“ an.

Verbinden Sie die mit S-VIDEO beschriftete Buchse über ein S Video Kabel mit der S Video Buchse des Fernsehers. Verbinden Sie die Audioausgangsbuchsen AUDIO L/R auf der Rückseite des DVD Players über ein Audio Cinchkabel mit den entsprechenden Audio eingängen des Fernsehers. Beachten Sie dabei die Farbmarkie rungen Rot und Weiß. Die Verkabelung ist für beide Varianten gleich; YPbPr Signale für Progressive Scan können jedoch nur dann genutzt werden, wenn der Fernseher (oder der Video Projektor), an den Sie den DVD Player anschließen möchten, Progressive Scan fähig ist. Wenn Sie sich nicht sicher sind, ob der Fernseher (oder der Video Projektor), an den Sie den DVD Player anschließen möchten, Progressive Scan fähig ist und über Cinchbuchsen verfügt, so prüfen Sie dies anhand der Bedienungsanleitung des Fernsehers (oder Video Projektors).

Für beide Varianten „YPbPr“ und „YUV“ benötigen Sie

• ein Audio Cinchkabel (nicht im Lieferumfang enthalten)
• ein YUV Kabel (nicht im Lieferumfang enthalten); diese erhalten Sie im Fachhandel Auf der Rückseite des DVD Players finden Sie die Anschlussbuchsen Y, Pb/Cb und Pr/Cr.

9. Audio-Komponenten an den DVD-Player

anschließen Neben der Tonwiedergabe von DVDs, VCDs/S VCDs und von Audio und MP3 CDs über die Lautsprecher des Fernsehers, an den der DVD Player angeschlossen ist kann die Tonwiedergabe auch über externe Audio Kompo nenten wie HiFi Anlagen, Dolby Digital /DTS Receiver oder Surround Anlagen erfolgen. Den DVD-Player über Komponentensignal anschließen:

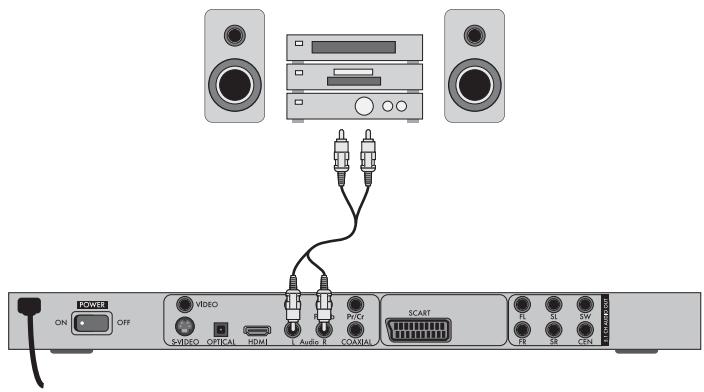

9.1 Anforderungen für den Anschluss einer HiFi-Anlage

Um bei der Wiedergabe von DVDs mit dem DVD Player in den Genuss eines volleren Klangerlebnisses zu kommen, können Sie eine HiFi Anlage an den DVD Player anschließen. Prüfen Sie vor dem Anschließen anhand der Bedie nungsanleitung der HiFi Anlage.…

• ob die HiFi Anlage sich für das Anschließen an einen DVD Player eignet;
• ob die HiFi Anlage über Cinchbuchsen verfügt; falls ja, können Sie die HiFi Anlage über Cinch Kabel an den DVD Player anschließen. Eine HiFi-Anlage anschließen: Verbinden Sie die Buchsen Y (grün), Pb/Cb (blau) und Pr/Cr (rot) mit den gleichnamigen Buchsen des Fernsehgerätes.
• Verbinden Sie die Audioausgangsbuchsen AUDIO L/R auf der Rückseite des DVD Players über ein Audio Cinchkabel mit den entsprechenden Audio eingängen des Fernsehers. Beachten Sie dabei die Farbmarkierungen Rot und Weiß.
• Wählen Sie zur Wiedergabe den passenden AV Kanal an Ihrem Fernse her. Prüfen Sie anhand der Bedienungsanleitung des Fernsehers, wie man den AV Kanal einstellt.
• Im OSD Menü wählen Sie unter dem Menü VIDEO/VIDEO AUSGANG/ YUV aus.

Der Menüpunkt VIDEO AUSGANG ist nur bei deaktiviertem HDMI Aus gang anwählbar. Schauen Sie sich zu diesem Thema auch das Kapitel 10 „Einstellungen im OSD Menü“ an.

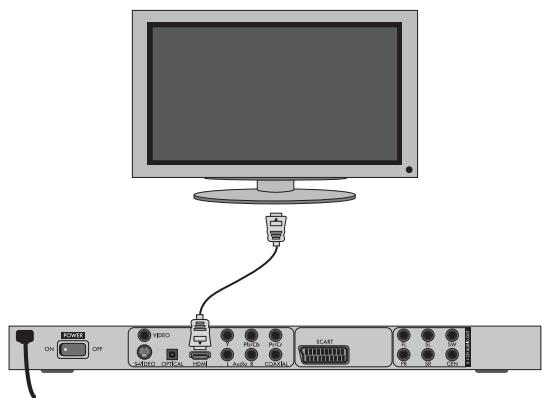

8.5 Anschließen an einen Fernseher über HDMI

Diese Anschlussvariante ist nur mit sehr hochwertigen Fernsehgeräten, LCD/Plasma Bildschirmen oder Beamern möglich. Überprüfen Sie anhand der Bedienungsanleitung des entsprechenden Wiedergabegerätes, ob diese Anschlussvariante verfügbar ist. Eventuell müssen noch zusätzliche Einstellungen am Wiedergabegerät vorgenommen werden. Für diese Anschlussvariante benötigen Sie das HDMI Kabel (im Lieferumfang enthalten).

Verbinden Sie die Audioausgangsbuchsen AUDIO L/R auf der Rückseite des DVD Players über ein Audio Cinchkabel mit den entsprechenden Audioeingängen der HiFi Anlage. Beachten Sie dabei die Farbmarkie rungen Rot und Weiß. Prüfen Sie anhand der Bedienungsanleitung, welche Einstellungen even tuell an der HiFi Anlage notwendig sind, um während der Wiedergabe einer in den DVD Player eingelegten DVD, VCD/S VCD, Audio oder MP3 CD den Ton über die HiFi Anlage auszugeben. Hinweis: Für ein optimales Klangerlebnis stellen Sie die Lautsprecher Ihrer HiFi Anlage links und rechts von dem Fernseher auf, an den Sie den DVD Player ange schlossen haben. Den DVD-Player über HDMI anschließen: Wenn Sie den DVD Player über ein Scartkabel an den Fernseher angeschlossen haben, werden die Audiosignale sowohl über die Cinchkabel zu Ihrer HiFi An lage als auch über das Scartkabel an den Fernseher übertragen. Stellen Sie in diesem Falle die Lautstärke des Fernsehers auf den minimalen Wert ein.

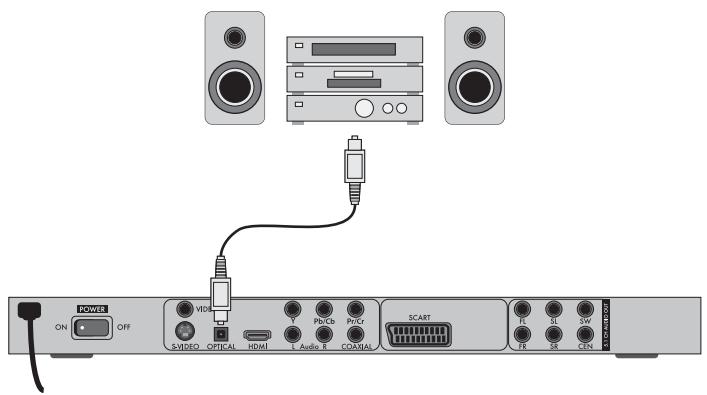

9.2 Digitale Audio-Komponenten über Digitalkabel

Verbinden Sie die mit HDMI beschriftete Buchse über ein HDMI Kabel mit der entsprechenden Buchse des Fernsehers Wählen Sie zur Wiedergabe den passenden AV Kanal an Ihrem Fernseher. Prüfen Sie anhand der Bedienungsanleitung des Fernsehers, wie man den AV Kanal einstellt. Im OSD Menü wählen Sie unter dem Menü VIDEO/HDMI Setup/EIN aus. Um bei entsprechend ausgestatteten DVDs (erkennbar am Dolby Digital oder DTS Logo) Raumklang bei der Ton Wiedergabe zu genießen, können Sie den DVD Player an digitale Audio Komponenten z. B. einen Dolby Digital oder DTS Receiver oder eine geeignete Surround Anlage anschließen. Die für die nachstehend beschriebenen Anschlussvarianten notwendigen Kabel erhalten Sie im Fachhandel. Schauen Sie sich zu diesem Thema auch das Kapitel 10 „Einstellungen im OSD Menü“ an.

Prüfen Sie anhand der Bedienungsanleitung der digitalen Audio Komponente zunächst, ob diese das Anschließen des DVD Players …

• über ein Koaxial Kabel
• oder über ein optisches Kabel ermöglicht.

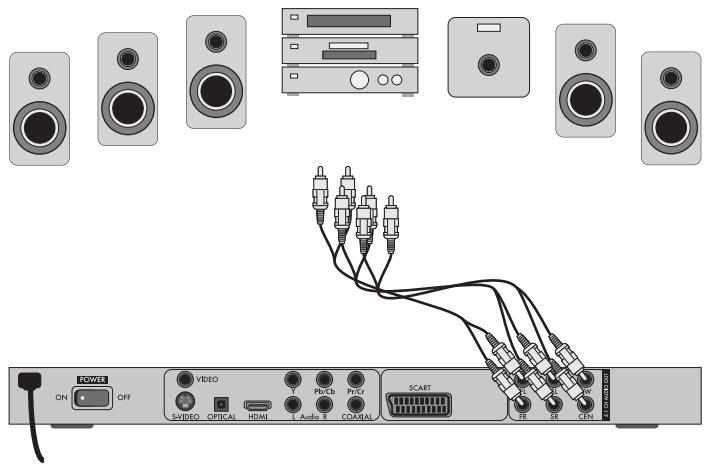

9.3 Audio-Komponenten über Analogkabel

anschließen Wenn die Audio Komponente nicht über einen digitalen Eingang verfügt, so können Sie den DVD Player auch über herkömmliche analoge Cinchkabel daran anschließen. Anschließen über Koaxialkabel So schließen Sie den DVD Player mit einem digitalen Koaxialkabel an eine digitale Audio Komponente an:

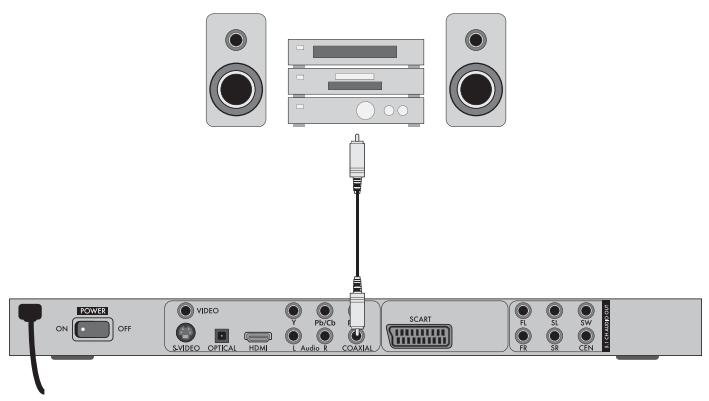

• Verbinden Sie die mit COAXIAL beschriftete Buchse mit der entsprechenden Buchse der digitalen Audio Komponente. Anschließen über optisches Kabel So schließen Sie den DVD Player mit einem optischen Kabel an eine digitale Audio Komponente an:
• Entfernen Sie den Schutzstecker aus der mit OPTICAL beschrifteten Buchse auf der Rückseite des DVD Players und stecken Sie den Stecker des optischen Kabels hinein.
• Stecken Sie den Stecker am anderen Ende des optischen Kabels in die entsprechende Buchse der digitalen Audio Komponente. So schließen Sie den DVD Player mit analogen Kabeln an:
• Stecken Sie je ein Cinchkabel in die Buchsen FL (vorderer linker Kanal), FR (vorderer rechter Kanal), SL (hinterer linker Kanal), SR (hinterer rechter Kanal), CEN (vorderer mittlerer Kanal) und SW (Bass) auf der Rückseite des DVD Players ein.
• Stecken Sie die Cinchkabel in die entsprechenden analogen Eingänge an der Audio Komponente.

9.4 Kopfhörer anschließen

An der Vorderseite des DVD Players finden Sie den Kopfhörerausgang.

• Stecken Sie den 3,5 mm Klinkenstecker des Kopfhörers in den Kopfhörer ausgang. Die Audioausgabe erfolgt auch weiterhin über den Fernseher. Hinweis: Achtung! Das optische Kabel ist ein Glasfaserkabel und darf bei der Verlegung nicht geknickt werden. Die im Kabel enthaltene Glasfaser würde sonst zerbrechen und unbrauchbar werden. Das Musikhören mit Kopfhörern über einen längeren Zeitraum und mit voller Lautstärke kann zu Gehörschäden führen! Hinweis: Achten Sie darauf, dass kein Schmutz in die Buchse für das optische Kabel gelangt. Das könnte das Signal stören. Stecken Sie immer den Schutzstecker in die Buchse, wenn kein optisches Kabel angeschlossen ist.

10. Einstellungen im OSD-Menü

10.1 Bedienung des OSD-Menüs

mit seinen Menüpunkten angezeigt: GENERAL Hinweis: In dieser Anleitung ist das deutsche OSD Menü beschrieben. Sie können das Menü jederzeit auf Ihre Landessprache einstellen, wie unter "GENERAL > OSD SPRACHE" beschrieben. GENERAL AUDIO DOLBY VIDEO Um das OSD Menü des DVD Players aufzurufen, drücken Sie die Taste SETUP auf der Fernbedienung. Auf dem Fernsehschirm wird das OSD Menü Sämtliche Einstellungen am DVD Player können Sie mit der Fernbedienung über das sogenannte „OnScreen Display“ Menü (kurz „OSD Menü“) vornehmen. Das OSD Menü wird auf dem Fernsehschirm eingeblendet. PREFERENCE AUDIO DOLBY TV BILDSCHIRM Wide WINKELZEICHEN EIN OSD SPRACHE GER UNTERTITEL AUS BILDS.SCHONER EIN VIDEO PREFERENCE

LETZTER SPEICHERPLATZ AUS

TV BILDSCHIRM Wide WINKELZEICHEN EIN OSD SPRACHE GER UNTERTITEL AUS BILDS.SCHONER EIN

LETZTER SPEICHERPLATZ AUS

Bevor Sie den DVD Player zum ersten Mal zur Wiedergabe von DVDs, VCDs/S VCDs oder Audio /MP3 CDs benutzen, müssen Sie über das OSD Menü einige Einstellungen vornehmen. Diese Einstellungen hängen unter anderem davon ab …

• in welcher Sprache Sie das OSD Menü angezeigt bekommen möchten
• welcher Fernsehnorm Ihr Fernseher entspricht, an den Sie den DVD Player anschließen möchten
• Welches Bildformat Ihr Fernseher darstellen kann Folgende Menüpunkte können angewählt werden: GENERAL, AUDIO, DOLBY, VIDEO und PREFERENCE.
• Mit den Steuerungstasten und der Taste ENTER nehmen Sie alle Einstellungen in den Menüs vor.
• Mit den Steuerungstasten wählen Sie ein Menü aus, indem Sie die gelbe Markierung auf das entsprechende Menüsymbol bewegen.
• Mit den Steuerungstasten wählen Sie einen Eintrag in einem Menü aus, indem Sie den grünen Balken über einen Eintrag bewegen.
• Mit der Steuerungstaste wechseln Sie in das Untermenü eines Eintrags und mit der Steuerungstaste gelangen Sie wieder eine Menüebene zurück.
• Um eine Auswahl zu bestätigen, drücken Sie die Taste ENTER. Alle Navigationsmöglichkeiten in einem aktuellen Menü sind am unteren Menürand dargestellt.
• Um das OSD Menü zu verlassen, drücken Sie erneut die Taste SETUP. Einstellungen über das OSD-Menü vornehmen

Stecken Sie zunächst den Gerätestecker am Netzkabel des DVD Players in eine Netzsteckdose ein.

• Um den DVD Player einzuschalten, betätigen Sie den Schalter POWER auf der Rückseite des DVD Players. Falls der DVD Player bereits eingeschal tet ist, sich jedoch im Standby Modus befindet, drücken Sie die Taste STANDBY auf der Fernbedienung, um den DVD Player einzuschalten. Der Standby Modus wird durch die LED im Display an der Vorderseite des Gerätes signalisiert. Das Gerät überprüft, ob eine Disc eingelegt ist. Auf dem Fernsehschirm erscheint das SilverCrest Logo:

10.2 Setup-Menü GENERAL

In diesem Menü können Sie z. B. die Bilddarstellung oder die Sprache des OSD Menüs einstellen. GENERAL AUDIO DOLBY TV BILDSCHIRM Wide WINKELZEICHEN EIN OSD SPRACHE GER UNTERTITEL AUS BILDS.SCHONER EIN VIDEO PREFERENCE

LETZTER SPEICHERPLATZ AUS

TV BILDSCHIRM Hinweis: Der Menüpunkt TV BILDSCHIRM ist nur bei deaktiviertem HDMI Ausgang anwählbar. 4:3/PANSCAN Wählen Sie diese Einstellung, um Sendungen im üblichen 4:3 Format auf einem 4:3 Fernsehgerät darzustellen. Sendungen im 16:9 Format werden ohne störende Balken im Vollbild dargestellt, allerdings werden die Seitenränder des Bildes beschnitten. 4:3/LETTERBOX Anzeige eines Filmes im 16:9 Format auf einem herkömm lichen Fernseher im 4:3 Format. Das Bild wird mit schwarzen Balken am unteren und oberen Bildrand dargestellt. 16:9 Diese Einstellung empfiehlt sich bei Verwendung eines Breitbildfernsehers im 16:9 Format. Ein Bild in 4:3 Format wird horizontal an die Bildbreite angepasst. Wide Squeeze Ein Bild in 4:3 Format wird am rechten und linken Bildrand mit schwarzen Balken dargestellt. Wenn keine Disc eingelegt ist, erscheint auf dem Fernsehschirm die Anzeige KEINE DISK.

• Bitte machen Sie sich anhand der folgenden kurzen Einweisung zunächst mit der Bedienung des OSD Menüs vertraut.

WINKELZEICHEN EIN 3D SURROUND Wählen Sie diese Einstellung, um aus einem Stereoton oder Mehrkanalton einen virtuellen Surround Effekt zu erstellen.

Wählen Sie diese Einstellung, um die analogen 5.1 Ausgänge zu aktivieren. Sofern Szenen auf einer DVD in verschiedenen Blickwinkeln aufgenommen wurden, werden diese automatisch durch ein Kamerasymbol auf dem Fernsehschirm angezeigt. Drücken Sie die Taste ANGLE auf der Fernbedienung, um die unterschiedlichen Blickwinkel darzustellen. Funktion deaktiviert. Es erscheint kein Symbol auf dem Fernsehschirm. AUS FRONT , CENTER , EFFEKT LAUTSPR. und SUBWOOFER In diesen Menüeinträgen können Sie die einzelnen Lautsprechertypen aktivieren/deaktivieren und die Größe einstellen. GROSS Wählen Sie diese Einstellung, wenn der Durchmesser der Lautsprechermembran größer als 12 cm ist. KLEIN Wählen Sie diese Einstellung für kleinere Lautsprecher. AUS Tonausgang für diesen Lautsprechertyp deaktiviert OSD SPRACHE Hier stellen Sie die Sprache ein, in der das OSD Menü im Display angezeigt wird. UNTERTITEL EIN Hinweis: Wählen Sie diese Einstellung, um bei jeder Wiedergabe einer DVD automatisch die Untertitel (falls vorhanden) auf dem Fernsehschirm angezeigt werden sollen. Wählen Sie diese Einstellung, um die Untiertitel manuell zu aktivieren. Die Untertitel lassen sich auch während der Wiedergabe mit der Taste SUBTITLE einstellen. AUS Der Menüeintrag FRONT LAUTSPR. kann nicht deaktiviert werden, da der Tonausgang für die Frontlautsprecher immer eingeschaltet bleibt. DIALOG BILDS. SCHONER EIN D.K. (Dynamik Kontrolle) Diese Funktion stellt den Pegel des Dynamikumfangs für Spielfilm Soundtracks, die auf Dolby Digital optimiert sind, ein. Die Funktion ist besonders beim Hören von Surroundklang bei niedriger Lautstärke nützlich. EIN Funktion aktiviert AUS Funktion deaktiviert AUTO Funktion wird (falls vorhanden) automatisch aktiviert Bildschirmschoner aktiviert. Der Bildschirmschoner schaltet sich nun ein, wenn bei angehaltender Wiedergabe einige Minuten lang keine Eingabe erfolgt ist. Funktion deaktiviert. AUS LETZTER SPEICHERPLATZ EIN Wählen Sie diese Einstellung, damit eine Disc nach Entnahme und erneutem Einlegen an der zuletzt abgespielten Position wiedergegeben wird Funktion deaktiviert. Die Discwiedergabe startet nach Entnahme und erneutem Einlegen wieder am Anfang. AUS Hinweis: Wenn der DVD Player mit dem Schalter POWER ausgeschaltet wird, bleibt die gespeicherte Position nicht erhalten.

10.3 Setup-Menü AUDIO

In diesem OSD Menü können Sie z. B. die Einstellungen für analogen sowie digitalen Audioausgänge vornehmen. GENERAL AUDIO DOLBY VIDEO PREFERENCE

ANALOG AUDIO EINSTELL

KANALVERZÖG. In diesem Menüeintrag können Sie die Lautstärke (0 20) für die Dialoge einstellen.

DIGITAL AUDIO EINSTELLUNGEN

DIGITAL AUSGANG In diesem Menüeintrag können Sie das SPDIF Ausgangssignal einstellen. SPDIF / AUS Es wird kein digitales Audiosignal an den Buchsen COAXIAL oder OPTICAL ausgegeben. SPDIF / RAW Die Rohdaten des Dolby Digital Tons werden ausgegeben. SPDIF / PCM Wählen Sie die Einstellung PCM (Pulse Code Modulation), wenn eine Verbindung zu einem digitalen Verstärker/ Receiver besteht. Ihr DVD Player überträgt durch das PCM Signal dieselben Audio Formate, die auf der Disc abgelegt sind. Zusätzlich wird ein Audio Signal über die Buchsen FL und FR ausgegeben. LPCM AUSGANG Wählen Sie diesen Eintrag, um die Samplingfrequenz für die Verarbeitung der Rohdaten einzustellen. 48K: Standardeinstellung. 96K: Nur für DVDs mit entsprechender Samplingfrequenz.

Die Funktion LPCM AUSGANG ist nur verfügbar, wenn Sie das SPDIF Audioausgangssignal auf PCM eingestellt haben.

ANALOG AUDIO EINSTELLUNGEN

DOWNMIX Falls Sie den analogen 5.1 Ausgang benutzen, können Sie in diesem Menü hierfür Einstellungen vornehmen. L/R Es werden nur der linke und der rechte Kanal an den Buchsen FL und FR ausgegeben. STEREO Es wird ein Stereoton ausgegeben. Wählen Sie diese Ein stellung, wenn Sie die analogen 5.1 Ausgänge nicht ver wenden. Die Menüpunkte CENTER LAUTSPR. und EFFEKT LAUTSPR. sind dann nicht erforderlich und des halb inaktiv. KANALVERZÖGERUNG Wählen Sie diesen Menüeintrag, um die Kanalverzögerung der einzelnen Lautsprecher einzustellen. Der Ton trifft bei optimaler Einstellung zeitgleich aus allen Richtungen an Ihren Hörplatz ein. Gehen Sie mit der Steuerungstaste in das grafische Feld neben dem Ein trag. Mit den Steuerungstasten oder wählen Sie den Lautsprecher aus. Mit den Steuerungstasten vergrößern/verkleinern Sie den Wert in 10 cm Schritten. Die maximale einstellbare Abweichung für den CENTER Lautsprecher beträgt 170 cm. Die maximale einstellbare Abweichung für den SUBWOOFER und den hinteren Lautsprechern beträgt 510 cm. Bestätigen Sie Ihre Eingabe durch Drücken der Taste ENTER. Hinweis: Die Kanalverzögerung wird von den Front Lautsprechern definiert, deshalb sind diese nicht anwählbar.

KANAL EQUALIZER KLANGMODUS Wählen Sie diese Menüeintrag, wenn Sie bei der Ton wiedergabe eine der vordefinierten Equalizerstufen ROCK, POP, LIVE, DANCE, TECHNO, KLASSIK oder LEISE verwenden möchten. Um diese Funktion zu deaktivieren, wählen Sie den Eintrag AUS. BASS VERSTÄRKUNG Wählen Sie die Einstellung EIN, wenn Sie die Wieder gabe der Bass Töne verstärken möchten. Um diese Funk tion zu deaktivieren, wählen Sie den Eintrag AUS. SUPER BASS Wählen Sie die Einstellung EIN, um den Super Bass Soundeffekt zu verwenden. Die Wiedergabe der Bass Töne wird zusätzlich verstärkt. Um diese Funktion zu deaktivieren, wählen Sie den Eintrag AUS. HÖHEN VERSTÄRKUNG Wählen Sie die Einstellung EIN, wenn Sie die Wiedergabe der Höhen verstärken möchten.Um diese Funktion zu deak tivieren, wählen Sie den Eintrag AUS.

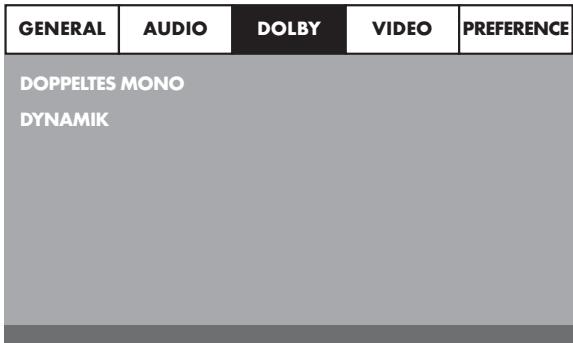

10.4 Setup-Menü DOLBY

In diesem OSD Menü können Sie die Einstellungen für den Dolby Digital Ausgang vornehmen. GENERAL AUDIO DOLBY VIDEO PREFERENCE DOPPELTES MONO DYNAMIK DOPPELTES MONO 3D VERARBEITUNG Wählen Sie diesen Menüeintrag, wenn Sie den Pro Logic II Prozess aktivieren/deaktivieren möchten. DYNAMIK Wählen Sie diesen Menüeintrag, um den Dolby Digital Aus gang entweder auf STEREO, L MONO, R MONO oder MIX MONO einzustellen. Wählen Sie diesen Menüeintrag, um eine optimale Ton wiedergabe bei geringer Lautstärke zu ermöglichen. In der Einstellung FULL werden die lauten Passagen gedämpft und die leisen Passagen lauter wiedergegeben. Hinweis: Hinweis: Der Menüpunkt PRO LOGIC II kann nur angewählt werden, wenn die analogen 5.1 Ausgänge aktiviert sind.

MODE Diese Funktion ist nur möglich bei Verwendung einer digitalen Audio Komponente. Wählen Sie die Einstellung EIN, wenn der Prozess immer aktiviert sein soll. Wählen Sie die Einstellung AUTO, wenn der Prozess nur aktiviert werden soll, sobald sich Dolby Pro Logic II enkodierter Inhalt auf dem Wiedergabemedium befindet. Um diese Funktion zu deaktivieren, wählen Sie den Eintrag AUS. In diesem Menü können Sie den Pro Logic II Prozess modus einstellen. MUSIC Ton wird ohne Verzögerung in den Lautsprechern wiedergegeben. MOVIE Ton wird mit einer Verzögerung von 10 ms in den hinteren Lautsprechern wiedergegeben. PRO LOGIC Frühere Version des DOLBY PRO LOGIC Prozesses. AUTO: Automatische Einstellung des Prozesses (abhängig vom Inhalt des Wiedergabemediums).

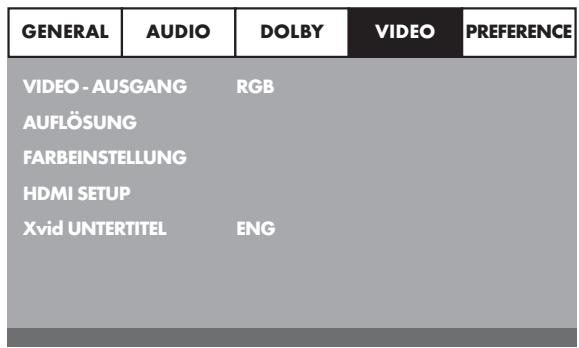

10.5 Setup-Menü VIDEO

In diesem Menü können Sie z.B. den Video Ausgang, Auflösung oder Farbeinstellungen vornehmen. GENERAL

DOLBY VIDEO PREFERENCE RGB AUFLÖSUNG FARBEINSTELLUNG HDMI SETUP Xvid UNTERTITEL ENG VIDEO-AUSGANG S VIDEO Hinweis: YUV Die Menüeinträge PANORAMA, DIMENSION und CENTER WIDTH dienen der Feineinstellung des Klanges und stehen nur zur Verfügung, wenn Sie den Prozessmodus MUSIC eingestellt haben. RGB Das Videosignal wird über den S Video Ausgang und dem Composite Video Ausgang ausgegeben. Das Videosignal wird im YUV Farbformat über die Kompo nenten Videoausgänge Y, Pb/Cb, Pr/Cr ausgegeben. Das Videosignal wird im RGB Farbformat über den SCART Anschluss ausgegeben. Hinweis: PANORAMA Wählen Sie die Einstellung EIN, um diese Klangverbesse rung zu aktivieren. Um diese Funktion zu deaktivieren, wählen Sie den Eintrag AUS. DIMENSION Wählen Sie eine der Einstellungen SIZE 3 bis SIZE 3, um diese Klangverbesserung zu aktivieren. CENTER WIDTH Wählen Sie eine der Einstellungen LEVEL 0 7, um eine entsprechende Klangverbesserung zu erhalten. HALLMODUS AUDIO Diese Einstellung ist nur aktiv, wenn das HDMI Setup deaktiviert ist. Der Composite Video Ausgang am DVD Player ist immer aktiviert. Wenn die gewählte Einstellung von der tatsächlichen Anschlussvariante abweicht (außer Composite Video), kann es vorkommen, dass kein oder ein schlechtes Bild auf dem Fernsehschirm dargestellt wird. In diesem Fall, drücken Sie, bei gestoppter Wiedergabe, mehrfach die Taste V-MODE auf der Fernbedienung, bis das Bild richtig dargestellt wird. Wählen Sie diese Menüeintrag, wenn Sie bei der Ton wiedergabe einen der vordefinierten Halleffekte KONZERTSAAL, WOHNZIMMER, HALLE, BADEZIMMER, HÖHLE, ARENA, oder KIRCHE verwenden möchten. Um diese Funktion zu deaktivieren, wählen Sie den Eintrag AUS.

AUFLÖSUNG In diesem Menüeintrag können Sie die verschiedenen Auflösungen (480i/480p/576i/576p/720p/1080i/1080p) für den HDMI Ausgang/Komponenten Videoausgang einstellen. Hinweis: Beachten Sie, dass für den TV Standard PAL eine Einstellung mit 50 Hz, und für den TV Standard NTSC eine Einstellung mit 60 Hz gewählt werden muss. FARBEINSTELLUNG In diesem Menüeintrag können Sie die Einstellung für z. B. Helligkeit, Kontrast oder Farbton vornehmen. SCHÄRFE Wählen Sie diesen Menüeintrag, um einen der vordefinierten Schärfewerte (HOCH, MITTEL oder NIEDRIG) einzustellen. HELLIGKEIT Stellen Sie mit Hilfe der Steuerungstastendie Helligkeit von 20 bis +20 ein. Drücken Sie anschließend die Taste ENTER, um fortzufahren. KONTRAST Stellen Sie mit Hilfe der Steuerungstastenden Kontrast von 16 bis +16 ein. Drücken Sie anschließend die Taste ENTER, um fortzufahren. GAMMA Wählen Sie diesen Menüeintrag, um einen der vordefinier ten Gammawerte (HOCH, MITTEL, NIEDRIG oder KEINE) einzustellen. FARBTON Stellen Sie mit Hilfe der Steuerungstastenden Farbton von 9 bis +9 ein. Drücken Sie anschließend die Taste ENTER, um fortzufahren. FARBSÄTTIGUNG Stellen Sie mit Hilfe der Steuerungstastendie Farbsättigung von 9 bis +9 ein. Drücken Sie anschließend die Taste ENTER, um fortzufahren. LUMA VERZÖGERUNG Wählen Sie diesen Menüeintrag, um einen der vordefinier ten Gammawerte (0 T oder 1 T) einzustellen. HDMI Setup EIN Wählen Sie diesen Menüeintrag, um den HDMI Ausgang zu aktivieren. AUS Wählen Sie diesen Menüeintrag, um den HDMI Ausgang zu deaktivieren. Xvid UNTERTITEL In diesem Menüeintrag können Sie die Untertitelsprache einstellen, die standardmäßig bei der Xvid Filmwiedergabe verwendet werden soll.

10.6 Setup-Menü PREFERENCE

AUDIO In diesem Menüeintrag können Sie die Sprache einstellen, die standardmäßig bei der Filmwiedergabe verwendet werden soll. UNTERTITEL In diesem Menüeintrag können Sie die Untertitelsprache einstellen, die standardmäßig bei der Filmwiedergabe verwendet werden soll. DISK MENÜ In diesem Menüeintrag können Sie die Disk Menüsprache einstellen, die standardmäßig bei der Filmwiedergabe verwendet werden soll. KI.SICHERUNG In diesem Menüeintrag können Sie die Altersbeschränkung festlegen. Hinweis: Nur wenige DVDs verfügen über eine technische Altersbeschränkung. Wenn keine technische Altersbeschränkung auf der DVD vorhanden ist, kann die Kindersicherung Ihres DVD Players nicht aktiv werden. Die Kindersi cherung funktioniert nur, wenn sie am DVD Player aktiviert wurde und auf der eingelegten DVD ein entsprechender Code vorhanden ist. Wenn Sie eine DVD einlegen, die laut Kindersicherung nicht abgespielt wer den darf, erscheint auf dem Bildschirm ein Fenster, in dem Sie Ihr Passwort eingeben und mit ENTER bestätigen müssen.Einige DVDs und CDs sind mit Verschlüsselungssignalen kodiert. DVDs können dadurch in acht verschiedene Freigabeklassen unterteilt sein. Wählen Sie eine der folgenden Freigabeklassen aus, um die Wiedergabe von Medien dieser Klasse mit einer Passwortabfrage zu schützen: 1 KIND. SICH: 2 O. ALTERSB.: 3 FREIG AB 6: 4 FREIG AB 12: auch für kleine Kinder geeignet für alle Altersgruppen elterliche Aufsicht empfohlen; elterliche Aufsicht strengstens empfohlen; einige Szenen für Jugendliche unter 12 nicht geeignet 5 FREIG AB 16: für Jugendliche unter 16; elterliche Aufsicht empfohlen 6 N. FREI U. 16: für Jugendliche unter 16; elterliche Aufsicht strengstens empfohlen 7 N. FREI U. 18: nicht für Jugendliche unter 18 Jahren 8 ERWACHSENE: nur für Erwachsene Beispiel Wurde eine DVD z. B. mit der Freigabeklasse 7 oder 8 kodiert und Sie haben eine der Freigabeklassen 1 bis 6 eingestellt, so erfolgt eine Meldung und es muss das Passwort eingegeben werden. Es können auch nur Teile der DVD, das heißt bestimmte Filmszenen, mit einer Freigabeklasse oder verschiedenen Freigabeklassen kodiert sein.

In diesem Menü können Sie z.B. die Einstellungen des Videoausgangs vorneh men, die Kindersicherung aktivieren/deaktivieren oder das Passwort ändern. Um die Freigabeklasse zu aktivieren, müssen Sie im Menü KI.SICHERUNG die gewünschte Freigabeklasse wählen und das Passwort (136900) eingeben. Bestätigen Sie Ihre Eingabe durch Drücken der Taste ENTER. Hinweis: Der Menüpunkt PREFERENCE ist nur bei vollständig beendeter Wiedergabe anwählbar. GENERAL AUDIO DOLBY TV TYP PAL AUDIO GER UNTERTITEL GER

GER KI.SICHERUNG PASSWORT VIDEO PASSWORT PREFERENCE Hinweis: Falls Sie Ihr neues Passwort vergessen sollten, können Sie das werkseitig eingestellte Passwort (136900) verwenden. GRUNDEINST. GRUNDEINST. TV TYP PAL NTSC In diesem Menüeintrag können Sie das werkseitig einge stellte Passwort (136900) ändern und ein eigenes Pass wort vergeben. Es können nur die Ziffern 0 9 verwendet werden. Fernsehnorm PAL Fernsehnorm NTSC.

In diesem Menüeintrag können Sie den Auslieferungs zustand des DVD Players wieder herstellen.

11. Inbetriebnahme des DVD-Players

• den DVD Player an einem geeigneten Ort aufgestellt haben
• den DVD Player mit einer der genannten Anschlussmöglichkeiten an einen Fernseher angeschlossen haben
• den DVD Player, falls gewünscht, an eine HiFi oder Surround Anlage (analog/digital) bzw. einen Dolby Digital oder DTS Receiver ange schlossen haben
• die Fernbedienung durch Einlegen der Batterien betriebsbereit gemacht haben
• und wissen, wie man das OSD Menü mit der Fernbedienung aufruft und bedient … ist der DVD Player jetzt betriebsbereit.

11.1 DVD-Player ein- / ausschalten

• Stecken Sie das Netzkabel in eine vorschriftsmäßig installierte Netzsteckdose.
• Stellen Sie den Schalter POWER auf der Geräterückseite in die Position ON. Der DVD Player ist nun im Standby Modus.
• Mit der Taste STANDBY auf der Fernbedienung oder der Taste STANDBY am Gerät schalten Sie den DVD Player ein bzw. wieder in den Standby Modus.
• Um den DVD Player auszuschalten, stellen Sie den Schalter POWER auf der Geräterückseite in die Position OFF. Hinweis: Das Gerät hat keine Display Anzeigen, wenn es ausgeschaltet oder es sich im Standby Modus befindet. Im Standby Modus leuchtet die Standby LED im Display.

11.2 Einlegen der DVD

Um mit dem DVD Player eine Disc wiederzugeben:

• Schalten Sie Ihren Fernseher ein.
• Stellen Sie sicher, dass der DVD Player betriebsbereit ist. Wenn der Fernseher, der DVD Player und eventuell angeschlossene weitere Geräte (z. B. eine Audio Komponente) betriebsbereit und eingeschaltet sind und der DVD Player korrekt an den Fernseher angeschlossen ist, sehen Sie auf dem Fernsehschirm nun das Silvercrest Logo. Ist keine Disc in der Disc Schublade des DVD Players eingelegt: Auf dem Fernsehschirm wird KEINE DISK angezeigt.
• Öffnen Sie die Disc Schublade, indem Sie die Taste OPEN/CLOSE auf der Fernbedienung oder auf der DVD Player Vorderseite drücken. Auf dem Fernsehschirm wird ÖFFNEN angezeigt.
• Legen Sie die Disc mit der beschrifteten/etikettierten Seite nach oben in die Disc Schublade ein. Für doppelseitige Discs: die Seite, die Sie wiedergeben möchten, muss nach unten zeigen.
• Nachdem Sie die Disc eingelegt haben, drücken Sie erneut die Taste OPEN/CLOSE auf der Fernbedienung oder auf der DVD Player Vorderseite, um die Disc Schublade zu schließen.
• Der Inhalt der Disc wird nun geladen; dies kann einige Sekunden dauern. Währenddessen wird auf dem Fernsehschirm LADEN angezeigt.

11.3 Speicherkarten/USB-Speichersticks mit MP3-/

WMA-/ MPEG4-/JPEG- Dateien einlegen Hinweis: Der DVD Player startet immer im DVD Modus. Um Speicherkarten/USB Speichersticks zu lesen, drücken Sie die Taste USB auf der Fernbedienung. Der DVD Player erkennt die Dateiformate JPEG, MP3, WMA und MPEG4. Um Speicherkarten der Typen SD, MS/MSPro und MMC in den DVD Player einzulegen:

• Schalten Sie Ihren Fernseher ein.
• Stellen Sie sicher, dass der DVD Player betriebsbereit ist. Wenn der Fernseher, der DVD Player und eventuell angeschlossene weitere Geräte (z. B. eine Audio Komponente) eingeschaltet und betriebsbereit sind und der DVD Player korrekt an den Fernseher angeschlossen ist, sehen Sie auf dem Fernsehschirm nun das Silvercrest Logo. Ist keine Disc in der Disc Schublade des DVD Players eingelegt: Auf dem Fernsehschirm wird KEINE DISK angezeigt.
• Schieben Sie die Speicherkarte in den Speicherkartenschacht ein. Folgen Sie dabei den nachfolgenden Schritten abhängig vom Typ der Speicherkarte die Sie wiedergeben wollen. Warnung! Achten Sie stets darauf, Speicherkarten wie nachstehend beschrieben in den Speicherkartenschacht einzuschieben! Knicken Sie die Speicherkarten beim Einschieben in den Speicherkartenschacht keinesfalls! Schieben Sie die Speicherkarten mit sanftem Druck und jeweils bis zum Anschlag in den Speicherkartenschacht ein. Lassen sich Speicherkarten nicht ohne Kraftaufwand einschieben:
• Prüfen Sie, ob es sich um eine Speicherkarte handelt, die mit dem DVD Player wiedergegeben werden kann. Versuchen Sie nicht, Speicherkarten anderer Typen in den Speicherkarten schacht einzuschieben!
• Prüfen Sie, ob Sie die Speicherkarte in die richtige Richtung in den Speicherkartenschacht eingeführt haben.
• Versuchen Sie keinesfalls, Speicherkarten mit Gewalt in den Speicher kartenschacht einzuschieben! Anderenfalls können DVD Player, Speicherkarte und die auf ihr befindlichen Daten beschädigt werden! Unterstützte Speicherkarten-Typen und Kapazitäten Es können Speicherkarten der Typen SD (2 GB kein SDHC), MS/MSPro (4 GB), MMC (4 GB) wiedergegeben werden. Hinweis: Ihr DVD Player kann Speichermedien mit mehreren Dateiformaten nur dann lesen, wenn in einem Ordner nur jeweils ein Dateiformat vorhanden ist. MultiMediaCard- /SecureDigital-Speicherkarten (MMC/SD) Schieben Sie die MMC /SD Speicherkarten mit den Kontakten voran und gerade in den Speicherkartenschacht ein. Dabei muss die Seite auf der Speicherkarte auf der sich die Kontakte befinden nach unten zeigen und die abgeschrägte Ecke der Speicherkarte nach rechts zeigen.

MemoryStick-Speicherkarten (MS/MSPro) Schieben Sie die MS Speicherkarten mit den Kontakten voran und gerade in den Speicherschacht ein. Dabei muss die Seite auf der Speicherkarte auf der sich die Kontakte befinden nach unten zeigen und die abgeschrägte Ecke der Speicherkarte nach links zeigen.

12. DVDs, VCDs oder S-VCDs abspielen

Um mit dem DVD Player eine DVD/VCD/S VCD abzuspielen …

• Schalten Sie Ihren Fernseher ein.
• Stellen Sie sicher, dass der DVD Player betriebsbereit ist. Wenn der Fernseher, der DVD Player und eventuell angeschlossene weitere Geräte (z. B. eine Audio Komponente) eingeschaltet und betriebsbereit sind und der DVD Player korrekt an den Fernseher angeschlossen ist, sehen Sie auf dem Fernsehschirm nun das „SilverCrest“ Logo: USB-Speicherstick (USB) Der DVD Player unterstützt USB Speichersticks 1.1 und 2.0 bis zu einer Kapazität von 4 GB. USB Speichersticks müssen Sie in den USB Steckplatz einschieben.

Drücken Sie die Taste USB auf der Fernbedienung. Wenn mehrere Spei chermedien (USB und Speicherkarte) eingesteckt sind, drücken Sie mehr fach die Taste USB, bis der Inhalt des USB Speichersticks angezeigt wird. Diese Vorgehensweise gilt auch für die einzelnen Speicherkarten.

11.4 Speicherkarten/ USB-Speichersticks entnehmen

Speicherkarten/USB Speichersticks sollten nur entfernt werden, wenn der Speicherkartenschacht deaktiviert ist. Dadurch werden eventuelle Beschädi gungen oder Datenverluste vermieden.

• Drücken Sie die Taste USB auf der Fernbedienung, um in den DVD Modus zurückzukehren. Hierfür muss eine Disc im DVD Player ein gelegt sein.
• Entfernen Sie nun die Speicherkarte/ den USB Speicherstick aus dem Speicherkartenschacht/dem USB Steckplatz.

• Öffnen Sie die Disc Schublade auf der Vorderseite des DVD Players, indem Sie die Taste OPEN/CLOSE drücken. Auf dem Fernsehschirm wird ÖFFNEN angezeigt.
• Legen Sie eine DVD/VCD/S VCD mit der beschrifteten/etikettierten Seite nach oben in die Disc Schublade ein.
• Drücken Sie erneut die Taste OPEN/CLOSE, um die Disc Schublade zu schließen. Auf dem Fernsehschirm wird SCHLIESSEN angezeigt, während sich die Disc Schublade schließt.
• Der Inhalt der eingelegten DVD/VCD/S VCD wird nun geladen; dies kann einige Sekunden dauern. Währenddessen wird auf dem Fernseh schirm LADEN angezeigt.
• Die Wiedergabe der eingelegten DVD/VCD/S VCD startet automatisch. Hinweis: DVDs, VCDs und S VCDs, die Sie mit dem DVD Player wiedergeben möchten, verfügen eventuell über einen Ländercode, der auf der DVD Hülle aufgedruckt ist. Der DVD Player kann nur DVDs/VCDs/S VCDs mit dem Ländercode wiedergeben. Wenn auf der Hülle einer DVD/VCD/S VCD kein Ländercode eingedruckt ist …
• sondern das Symbol , so kann die DVD/VCD/S VCD mit dem DVD Player wiedergeben werden
• so kann die DVD/VCD/S VCD eventuell nicht mit dem DVD Player wiedergegeben werden. Überprüfen Sie dies, indem Sie versuchen, die DVD abzuspielen. In Abhängigkeit von der eingelegten DVD/VCD/S VCD ist es möglich, dass der Inhalt der DVD/VCD/S VCD nicht sofort abgespielt wird, da zunächst ein Auswahlmenü auf dem Fernsehschirm erscheint. In diesem Fall wählen Sie mit den Steuerungstasten auf der Fern bedienung den Menüpunkt, mit dem das Abspielen des Films gestartet wird.
• Um das Abspielen des Films zu starten, drücken Sie die Taste ENTER auf der Fernbedienung oder drücken Sie die Taste PLAY/PAUSE.

DVD-Menü aufrufen (MENU) Im Display auf der Vorderseite des DVD Players erscheinen folgende Anzeigen: Bei DVDs:

• die Nummer des aktuell wiedergegebenen Kapitels
• die bisher abgespielte Zeit der aktuell wiedergegebenen DVD in Minuten und Sekunden Hinweis: Diese Funktion ist eventuell nicht bei allen DVDs verfügbar! Wenn Sie versuchen, eine nicht verfügbare Funktion auszuführen, wird das Symbol auf dem Fernsehschirm angezeigt. Bei vielen Filmen auf DVD gibt es ein Hauptmenü auf der Disc, das Ihnen neben der Option, den Hauptfilm abzuspielen die Auswahl folgender Inhalte ermöglicht:
• die Sprache für Untertitel und Filmton
• das direkte Anwählen von Kapiteln
• die Wiedergabe von Bonusmaterial zum Film (Hintergrundinformationen, „Making of“ etc.) Falls ein solches Menü auf der in den DVD Player eingelegten DVD vorhan den ist, so können Sie es während der Wiedergabe aufrufen, indem Sie die Taste MENU auf der Fernbedienung drücken. Die einzelnen Menüpunkte wählen Sie durch Drücken der Steuerungstasten auf der Fernbedienung an. Um den gewählten Menüpunkt zu bestätigen, drücken Sie die Taste PLAY/PAUSEoder die Taste ENTER auf der Fernbedienung. Um zur Wiedergabe zurückzukehren, drücken Sie erneut die Taste MENU auf der Fernbedienung. Bei VCD/S-VCDs:
• die Nummer des aktuell wiedergegebenen Titels
• die bisher abgespielte Zeit der aktuell wiedergegebenen VCD/S VCD in Minuten und Sekunden

12.1 Funktionen beim Abspielen einer DVD, VCD

oder S-VCD Während eine DVD/VCD/S VCD wiedergeben wird, können Sie folgende Funktionen des DVD Players benutzen: Wiedergabe anhalten (Pause) Um die Wiedergabe der eingelegten DVD/VCD/S VCD anzuhalten …

• Drücken Sie während der Wiedergabe die Taste PLAY/PAUSE Im Display auf der Vorderseite des DVD Players und auf dem Fernsehschirm erscheint . Auf dem Fernsehschirm sehen Sie das Standbild der gerade angehaltenen Szene.
• Um die Wiedergabe des Films fortzusetzen, drücken Sie die Taste PLAY/PAUSE. Wenn Sie die Wiedergabe durch zweimaliges Drücken der Taste STOP (Wiedergabe Stop ohne Resume Funktion) abgebrochen haben, ist das Aufrufen des Hauptmenüs auf der Disc nicht möglich. Wiedergabe abbrechen (STOP) Playback Control (PBC) bei VCDs/S-VCDs Um die Wiedergabe des Films auf der eingelegten DVD/VCD/S VCD abzu brechen, drücken Sie die Taste STOP. Mit Resume-Funktion Wenn Sie die Wiedergabe der eingelegten DVD/VCD/S VCD durch einmaliges Drücken der Taste STOP abgebrochen haben, so speichert der DVD Player automatisch die Stelle ab, an der Sie die Wiedergabe abgebrochen haben. Diese Funktion heißt „Resume Funktion“. Auf dem Fernsehschirm wird WEITER: TASTE <PLAY> DRÜCKEN angezeigt. Sobald Sie nun erneut die Taste PLAY/PAUSEdrücken, wird die Wiedergabe der gespeicherten Stelle fortgesetzt. Ohne Resume-Funktion Wenn Sie die Wiedergabe der eingelegten DVD/VCD/S VCD durch einmaliges Drücken der Taste STOP abgebrochen haben und die Taste STOP ein zweites Mal drücken, so wird die gespeicherte Stelle, an der Sie die Wiedergabe unter brochen haben, gelöscht. Sobald Sie erneut die Taste PLAY/PAUSEdrücken, beginnt die Wiedergabe der eingelegten DVD/VCD/S VCD am Anfang. Manche VCDs/S VCDs verfügen über Playback Control (kurz „PBC“). Playback Control bezeichnet ein Hauptmenü, über das sich verschiedene Funktionen der VCD/S VCD bedienen lassen. Wenn eine in den DVD Player eingelegte VCD/S VCD über PBC verfügt, so müssen Sie es zunächst aktivieren, um das Menü einblenden zu können.
• Drücken Sie während der Wiedergabe oder bei abgebrochener Wiedergabe die Taste MENU. Im Display erscheint die Anzeige PBC: AUS.
• Drücken Sie die Taste MENU erneut. Im Display erscheint die Anzeige PBC: EIN. PBC ist jetzt eingeschaltet das Hauptmenü der Disk kann mit den Tasten MENU oder TITLE aufgerufen werden. Hinweis: Hinweis: Wenn Sie PBC bei laufender Wiedergabe einschalten, so ist es möglich, dass die Wiedergabe abgebrochen wird und wieder am Anfang bzw. mit dem Hauptmenü beginnt. Springen zum Kapitelanfang (Skip) Hinweis: Diese Funktion ist eventuell nicht bei allen DVDs verfügbar! Wenn Sie versuchen, eine nicht verfügbare Funktion auszuführen, wird das Symbol auf dem Fernsehschirm angezeigt. Mit den Tasten SKIP FWD und SKIP BWD können Sie innerhalb des Films auf der eingelegten DVD/VCD/S VCD während der Wiedergabe …
• vorwärts zum Anfang des nächsten Kapitels oder
• rückwärts zum vorhergehenden Kapitel springen Das jeweils angewählte Kapitel wird sofort wiedergegeben, ohne dass Sie die Taste PLAY/PAUSEdrücken müssen. Die Nummer des jeweils angewählten Kapitels wird im Display auf der Vorderseite des DVD Players links von der Abspielzeit angezeigt.

Eingabe der Titelnummer über Zahlentasten Hinweis: Diese Funktion ist eventuell nicht bei allen DVDs verfügbar! Wenn Sie versuchen, eine nicht verfügbare Funktion auszuführen, wird das Symbol auf dem Fernsehschirm angezeigt. Statt mit der Skip Funktion können Sie die Titel innerhalb des Films auf einer eingelegten DVD/VCD/S VCD auch direkt durch die Eingabe der Titelnummer über die Zahlentasten auf der Fernbedienung eingeben.

• Drücken Sie dazu während der Wiedergabe oder bei angehaltener Wiedergabe die der Titelnummer entsprechenden Zahlentasten auf der Fernbedienung z. B. die Taste 3 für den dritten Titel.
• Die Wiedergabe des Titels mit der eingegebenen Nummer startet nun automatisch. Audio-CD
• Drücken Sie während der Wiedergabe mehrmals die Taste GOTO auf der Fernbedienung. Es erscheinen nacheinander folgende Anzeigen, in denen Sie mit den Zifferntasten eine Zeitposition eingeben können: DISC GOTO: Geben Sie hier eine Zeitposition auf der Disk ein, ab der die Wiedergabe starten soll. TRACK GOTO: Geben Sie hier eine Zeitposition für den aktuell wiederge gebenen Titel ein, ab der die Wiedergabe starten soll. SELECT TRACK: Geben Sie hier eine Titelnummer ein, ab der die Wieder gabe starten soll. MPEG-CD SELECT: GOTO: Geben Sie hier eine Titelnummer auf der Disk ein, ab der die Wiedergabe starten soll Geben Sie hier eine Zeitposition für den aktuell wiederge gebenen Titel ein, ab der die Wiedergabe starten soll. Direkte Kapitel- oder Zeit-Anwahl über Suchfunktion (GOTO) Schnellsuchlauf vorwärts/rückwärts Hinweis: Diese Funktionen sind eventuell nicht bei allen DVDs/VCDs/S VCDs verfügbar! Wenn Sie versuchen, nicht verfügbare Funktionen auszuführen, wird das Symbol auf dem Fernsehschirm angezeigt. Mit dem Schnellsuchlauf können Sie während der Wiedergabe der eingeleg ten DVD/VCD/S VCD bestimmte Passagen anwählen.

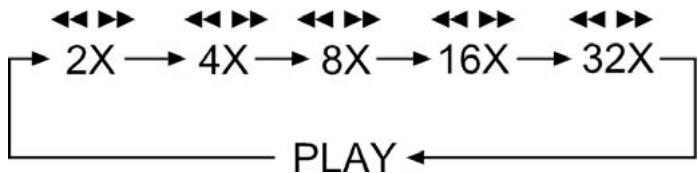

• Für den Schnellsuchlauf vorwärts/rückwärts drücken Sie mehrmals die Taste FAST FWD bzw. FAST RWD, um folgende Suchlaufgeschwindig keiten einzustellen: Eingabe der Zeitposition über Suchfunktion DVD, VCD und SVCD:
• Drücken Sie während der Wiedergabe die Taste GOTO auf der Fernbedienung. Das Zeit Menü wird auf dem Fernsehschirm eingeblendet: MENÜ TITEL 01 / 13 KAPITEL 02 / 05 AUDIO UNTERTITEL

DEUTSCH Hinweis: Während des Schnellsuchlaufs wird kein Ton wiedergegeben. BITRATE

• Das Eingabefeld TITEL ist automatisch als erstes angewählt. Drücken Sie die Taste ENTER und geben Sie mit den Zifferntasten den gewünschten Titel ein. Titel 01 ist bei DVDs meistens der Hauptfilm.
• Drücken Sie die Navigationstaste , um das Eingabefeld KAPITEL anzuwählen. Drücken Sie die Taste ENTER und geben Sie mit den Zahlen tasten das gewünschte Kapitel ein.
• Drücken Sie die Navigationstaste , um das Eingabefeld AUDIO anzu wählen. Drücken Sie die Taste ENTER und wählen Sie mit den Navigations tasten eine Audiosprache aus.
• Drücken Sie die Navigationstaste , um das Eingabefeld UNTERTITEL anzuwählen. Drücken Sie die Taste ENTER und wählen Sie mit den Naviga tionstasten eine Untertitelsprache aus.
• Drücken Sie die Navigationstaste , um das Eingabefeld WINKEL anzu wählen. Drücken Sie die Taste ENTER und wählen Sie mit den Navigations tasten eine andere Kameraperspektive (falls vorhanden) aus.
• Drücken Sie die Navigationstaste , um das Eingabefeld TT TIME anzu wählen. Drücken Sie die Taste ENTER und geben Sie mit den Zifferntasten die gewünschte Titelzeit ein.
• Drücken Sie die Navigationstaste , um das Eingabefeld CH TIME anzu wählen. Drücken Sie die Taste ENTER und geben Sie mit den Zifferntasten die gewünschte Kapitelzeit ein.
• Drücken Sie die Navigationstaste , um das Eingabefeld REPEAT anzu wählen. Drücken Sie die Taste ENTER und wählen Sie mit den Navigations tasten eine Wiederholfunktion aus (siehe auch Wiederholfunktion).
• Drücken Sie die Navigationstaste , um das Eingabefeld TIME DISP anzuwählen. Drücken Sie die Taste ENTER und wählen Sie mit den Naviga tionstasten eine Zeitdarstellung aus (siehe auch Disk Informationen einblenden).
• Um das Menü auszublenden, drücken Sie erneut die Taste GOTO.

• Um die Wiedergabe des Films an der gewählten Stelle in normaler Geschwindigkeit fortzusetzen, drücken Sie während des Schnellsuchlaufs die Taste PLAY/PAUSE. Langsame Wiedergabe vorwärts (Zeitlupe) Um den Inhalt der eingelegten DVD/VCD/S VCD verlangsamt wiederzugeben …

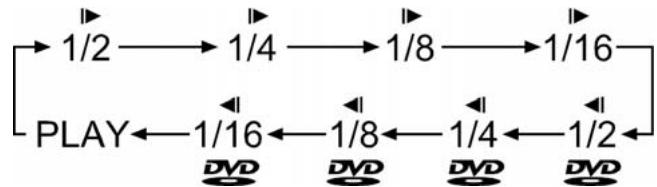

• Für die langsame Wiedergabe vorwärts drücken Sie mehrmals die Taste SLOW, um folgende Wiedergabegeschwindigkeiten einzustellen: Hinweis: Während der langsamen Wiedergabe wird kein Ton wiedergegeben.

Um die Wiedergabe an einer gewählten Stelle in normaler Geschwindig keit fortzusetzen, drücken Sie während der langsamen Wiedergabe die Taste PLAY/PAUSE. Bildvergrößerung (Zoom) Wiedergabe-Sprache ändern Hinweis: Hinweis: Diese Funktion ist eventuell nicht bei allen DVDs verfügbar! Wenn Sie versuchen, eine nicht verfügbare Funktion auszuführen, wird das Symbol auf dem Fernsehschirm angezeigt. Diese Funktion ist eventuell nicht bei allen DVDs verfügbar! Wenn Sie versu chen, eine nicht verfügbare Funktion auszuführen, wird das Symbol auf dem Fernsehschirm angezeigt. Während der Wiedergabe einer eingelegten DVD/VCD/S VCD können Sie das Bild auf dem Fernsehschirm in drei Stufen vergrößern. Drücken Sie dazu die Taste ZOOM auf der Fernbedienung, um folgende Vergrößerungsstufen ein zustellen: Bei manchen Filmen auf DVD können Sie während der Wiedergabe eine andere Wiedergabe Sprache auswählen, indem Sie die Taste AUDIO auf der Fernbedienung drücken. Beim ersten Drücken der Taste AUDIO wird die erste verfügbare Wiedergabe Sprache eingeschaltet. Mit jedem weiteren Drücken der Taste AUDIO werden die weiteren verfügbaren Wiedergabe Sprachen nacheinander eingeschaltet. Auf dem Fernsehschirm wird die jeweils eingeschaltete Wiedergabe Sprache eingeblendet. Programmierte Wiedergabe (PROG) Mit den Steuerungstastenkann der Ausschnitt der Vergrößerung verschoben werden. Um die Vergrößerungsfunktion auszuschalten und zur normalen Bildgröße zurückzukehren, drücken Sie mehrfach die Taste ZOOM. Hinweis: Diese Funktion ist eventuell nicht bei allen DVDs/VCDs/S VCDs verfügbar! Wenn Sie versuchen, eine nicht verfügbare Funktion auszuführen, wird das Symbol auf dem Fernsehschirm angezeigt. Kameraperspektive ändern (ANGLE) Hinweis: Diese Funktion ist eventuell nicht bei allen DVDs verfügbar! Wenn Sie versuchen, eine nicht verfügbare Funktion auszuführen, wird das Symbol auf dem Fernsehschirm angezeigt. Manche Filme auf DVD enthalten Kapitel, die gleichzeitig aus unterschied lichen Kameraperspektiven aufgenommen wurden. Bei Filmen, die über solche Kapitel verfügen, können Sie dasselbe Kapitel aus verschiedenen Perspektiven betrachten. Dazu drücken Sie während der Wiedergabe der eingelegten DVD die Taste ANGLE auf der Fernbedienung. Mit jedem Drücken der Taste ANGLE wird auf eine der verfügbaren Kameraperspektiven umgeschaltet. Mit der Programm Funktion können Sie Ihr eigenes Filmprogramm zusammen stellen, indem Sie nur bestimmte Kapitel einer eingelegten DVD/VCD/S VCD zur Wiedergabe auswählen. Die Reihenfolge, in der die Kapitel wiedergege ben werden, können Sie dabei selbst bestimmen. Sie können maximal 20 Kapitel eines Films für die programmierte Wiedergabe zusammenstellen.

• Drücken Sie während der Wiedergabe oder bei abgebrochener Wiedergabe die Taste PROG auf der Fernbedienung. Auf dem Fernsehschirm wird das Programm Menü angezeigt: Programm-Fenster Untertitel einblenden/ausblenden Falls der Film auf der eingelegten DVD über Untertitel verfügt, so können Sie diese während der Wiedergabe auf dem Fernsehschirm einblenden, indem Sie die Taste SUBTITLE auf der Fernbedienung drücken. Beim ersten Drücken der Taste SUBTITLE werden die Untertitel in der ersten ver fügbaren Sprache auf dem Fernsehschirm eingeblendet. Mit jedem weiteren Drücken der Taste SUBTITLE werden die Untertitel in weiteren verfügbaren Sprachen nacheinander auf dem Fernsehschirm eingeblendet. Auf dem Fernsehschirm wird die Nummer der aktuell eingeblendeten Unterti tel Sprache eingeblendet (z. B. 1/10 für die erste von zehn verfügbaren Untertitel Sprachen). Wenn die letzte der verfügbaren Untertitel Sprachen eingeblendet ist (z. B. 10/10 für die zehnte von zehn verfügbaren Untertitel Sprachen), so können Sie die Untertitel Funktion ausschalten, indem Sie die Taste SUBTITLE erneut drücken. Auf dem Fernsehschirm wird AUS eingeblendet. T T: CH: T T: CH:

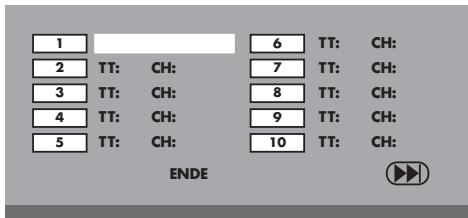

T T: CH: ENDE Hinweis: Diese Funktion ist eventuell nicht bei allen DVDs verfügbar! Wenn Sie versuchen, eine nicht verfügbare Funktion auszuführen, wird das Symbol auf dem Fernsehschirm angezeigt.

Als erstes sind die Programmplätze 1 10 aufgelistet, der Programmplatz 1 ist markiert.

1. Geben Sie mit den Zifferntasten die Nummer des Titels ein, der als erstes

wiedergegeben werden soll. Die Markierung wechselt Kapiteleingabe.(CH:)

2. Geben Sie mit den Zifferntasten die Nummer des Kapitels ein, das wieder

gegeben werden soll. Die Markierung wechselt zum Programmplatz 2.

3. Wählen Sie mit den Navigationstasten weitere Programmplät

ze aus und geben Sie Titel und Kapitelnummern für die Programmplätze ein.

• Um die nächsten 10 Programmplätze anzuzeigen, wählen Sie mit den Navigationstasten das Feld aus und drücken Sie die Taste ENTER. Sie können bis zu 20 Programmplätze belegen.
• Um Eingaben in einem Programmplatz zu löschen, wählen Sie den Pro grammplatz aus und drücken die Taste ENTER.
• Um die Programmierfunktion abzubrechen, wählen Sie das Feld ENDE aus und drücken Sie die Taste ENTER. Alle belegten Programmplätze wer den gelöscht.

4. Starten Sie die Wiedergabe der Programmplätze, indem Sie das Feld

START auswählen und die Taste ENTER drücken.

Während der programmierten Wiedergabe erscheint im Display die Anzeige PROGRAMM. Um die programmierte Wiedergabe zu löschen, drücken Sie während der Wiedergabe zweimal die Taste STOP auf der Vorderseite des DVD Players oder auf der Fernbedienung. Hinweis: Wenn Sie nicht sicher sind, welche Nummer ein zu programmierender Titel bzw. ein Kapitel hat, so wählen Sie das entsprechende Kapitel während der Wiedergabe des Films mit der Taste SKIP FWD und SKIP BWD und drücken Sie anschließend die Taste DISPLAY auf der Fernbedienung, um alle Informationen zur eingelegten DVD/VCD/S VCD auf dem Fernsehschirm einzublenden. Hier finden Sie unter anderem die aktuelle Titel sowie die Kapitelnummer. TITEL Wählen Sie TITEL, um den aktuell wiedergegebenen Titel so lange zu wiederholen, bis die wiederholte Wiedergabe ausgeschaltet oder die Wiedergabe durch zweimaliges Drücken der Taste STOP abgebrochen wird. ALLE Wählen Sie ALLE, um alle auf der Disk vorhandenen Titel also die gesamte Disk so lange zu wiederholen, bis die wiederholte Wiedergabe ausgeschaltet oder die Wieder gabe durch zweimaliges Drücken der Taste STOP abge brochen wird. Um die wiederholte Wiedergabe auszuschalten, drücken Sie während der Wiedergabe mehrmals die Taste REPEAT, bis keine Anzeige mehr auf dem Fernsehschirm erscheint. Wiederholfunktion bei MP3-/WMA-/MPEG-/ JPEG/XvidDisks Schauen Sie sich zu diesem Thema auch den Abschnitt „Disc Informationen einblenden“ an. Mit dieser Funktion können Sie sämtliche verfügbaren Informationen zu einer in den DVD Player eingelegten DVD/VCD/S VCD während der Wiedergabe auf dem Fernsehschirm einblenden.

• Drücken Sie dazu während der Wiedergabe die Taste DISPLAY auf der Fernbedienung. Auf dem Fernsehschirm wird eingeblendet: Drücken Sie während der Wiedergabe mehrmals die Taste REPEAT, um folgen de Wiederholfunktionen anzuwenden (die eingestellte Funktion erscheint im Display): ZUFALLSWIEDG. Zufällige Wiedergabe der Titel auf der Disk bzw. dem Datenträger. EINMAL Einmalige Wiedergabe des aktuellen Titels/Bildes. WIEDERH. 1 Endloses Wiederholen des aktuellen Titels/Bildes. ORDN. WIEDERH. Wiederholen des aktuellen Ordners. ALLE Wiederholen aller Titel auf der Disk bzw. dem Datenträger. Bei DVDs: Sequenzen wiederholen (A–B)

• die aktuelle Titelnummer/die Gesamtzahl der Titel
• die aktuelle Kapitelnummer/die Gesamtzahl der Kapitel
• die bereits abgespielte Zeit in Stunden, Minuten und Sekunden (TITLE ELAPSED)
• die Zeit bis zum Ende des Films in Stunden, Sekunden und Minuten (TITLE REMAIN)
• die bereits abgespielte Zeit des Kapitels in Stunden, Minuten und Sekunden (CHAPTER ELAPSED)
• die Zeit bis zum Ende des Kapitels in Stunden, Sekunden und Minuten (CHAPTER REMAIN) Mit dieser Funktion können Sie eine beliebige Sequenz innerhalb eines Kapitels der aktuell wiedergegeben Disk wiederholt abspielen. Dazu …
• Drücken Sie während der Wiedergabe die Taste A–B auf der Fernbedie nung, sobald der gewünschte Beginn der Sequenz wiedergegeben wird. Auf dem Fernsehschirm erscheint

• Drücken Sie erneut die Taste A–B, sobald das Ende der gewünschten Sequenz wiedergegeben wird. Beachten Sie dabei, dass Anfang und Ende der Sequenz innerhalb eines Kapitels liegen müssen. Auf dem Fernsehschirm erscheint AB. Die wiederholte Wiedergabe der gewählten Sequenz beginnt sofort, ohne dass Sie die Taste PLAY/PAUSEdrücken müssen. Die Sequenz wird solange wiederholt, bis Sie die Taste A–B erneut drücken, um die Funktion auszuschalten. Disc-Informationen einblenden Hinweis: Diese Funktion ist eventuell nicht bei allen DVDs/VCDs/S VCDs verfügbar! Wenn Sie versuchen, eine nicht verfügbare Funktion auszuführen, wird das Symbol auf dem Fernsehschirm angezeigt. Bei VCDs/S-VCDs:
• die aktuelle Titelnummer/die Gesamtzahl der Titel
• die bereits abgespielte Zeit des aktuell wiedergegebenen Titels auf der VCD/SVCD in Stunden, Minuten und Sekunden (SINGLE ELAPSED)
• die Zeit bis zum Ende des aktuell wiedergegebenen Titels in Stunden, Sekunden und Minuten (SINGLE REMAIN) Um die Disc Informationen nicht mehr anzuzeigen, drücken Sie so oft die Taste DISPLAY, bis auf dem Fernsehschirm die Anzeige DISPLAY AUS erscheint. Wiedergabe-Lautstärke einstellen Drücken Sie die Taste VOL + auf der Fernbedienung, um die Wiedergabe Laut stärke während der Wiedergabe zu erhöhen oder die Taste VOL –, um die Wiedergabe Lautstärke zu verringern. Wiederholfunktion für DVDs, VCDs, SVCDs und Audio-CDs Dimmer Mit der Wiederholfunktion können Sie… ... bei DVDs wahlweise Titel, Kapitel oder die gesamte DVD wiederholen. ... bei VCDs/S VCDs einzelne Titel bzw. die gesamte VCD/S VCD wiederholt wiedergeben. ... bei Audio CDs einzelne Titel bzw. die gesamte CD wiederholt wiedergeben. Um die wiederholte Wiedergabe einzuschalten …
• Drücken Sie während der Wiedergabe mehrmals die Taste REPEAT. Im Display erscheint das Repeat Symbol mit einer der folgenden Anzeigen: KAPITEL Wählen Sie KAPITEL, um das aktuell wiedergegebene Kapitel so lange zu wiederholen, bis die wiederholte Wiedergabe ausgeschaltet oder die Wiedergabe durch zweimaliges Drücken der Taste STOP abgebrochen wird. Drücken Sie die Taste DIMMER auf der Fernbedienung, um die Helligkeit des Displays am DVD Player in drei Stufen zu ändern. Wiedergabe-Ton stumm schalten (MUTE) Um den Wiedergabe Ton stumm zu schalten, drücken Sie während der Wiedergabe von DVDs, VCDs/S VCDs, Audio CDs und CD Rs/CD RWs mit MP3 oder WMA Dateien die Taste (MUTE) auf der Fernbedienung. Auf dem Fernsehschirm wird STUMM angezeigt. Wenn Sie den Wiedergabe Ton wieder einschalten möchten, drücken Sie erneut die Taste (MUTE) oder die Tasten VOL + und VOL –. Auf dem Fernseh schirm wird STUMMSCHALTUNG AUS oder die entsprechende Lautstärken stufe angezeigt.

1. Um einen Ordner zu öffnen, wählen Sie den Ordner an und drücken die

Taste ENTER. Der Inhalt des Ordners wird aufgelistet.

2. Um eine Ordnerebene höher zu gelangen, wählen Sie das Symbol

mit dem Eintrag „..“ aus und drücken Sie die Taste ENTER.

13. JPEG-Photo CD/WMA/MP3/MPEG4

abspielen Legen Sie ein Speichermedium in den DVD Player ein. Wenn Sie eine Spei cherkarte oder USB Stick verwenden, drücken Sie mehrfach die Taste USB, bis die gewünschte Wiedergabequelle dargestellt wird. Der Inhalt des Datenträgers (CD, DVD, USB Speicherstick oder Speicherkarte) wird auf dem Fernseher angezeigt: Wiedergabe von JPEG-Disks

• Markieren Sie mit den Navigationstasten ein Bild und drücken Sie die Taste ENTER oder PLAY/PAUSE, um das Bild zu öffnen. Das Bild wird auf dem Display angezeigt. Anschließend wechselt die Ansicht zum nächsten auf der Disk/im Ordner vorhandenen Bild.
• Um das aktuell angezeigte Bild länger anzuzeigen, drücken Sie die Taste PLAY/PAUSE.
• Um die Wiedergabe fortzusetzen, drücken Sie die Taste PLAY/PAUSE erneut.
• Sie können ein Bild direkt aufrufen, indem Sie die Dateinummer des Bildes mit den Zifferntasten eingeben und anschließend mit der Taste ENTER bestätigen.
• Mit den Navigationstasten können Sie das Bild während der Wiedergabe in Schritten von 90° rotieren.
• Mit den Navigationstasten können Sie das Bild während der Wiedergabe horizontal oder vertikal spiegeln..
• Drücken Sie während der Wiedergabe die Taste STOP, um eine Minia turansicht aller Bilder im Ordner/auf der Disk anzuzeigen. Es werden je 12 Miniaturen auf einer Seite angezeigt.
• Wählen Sie mit den Navigationstasten ein Bild aus und starten Sie die Wiedergabe mit ENTER oder PLAY/PAUSE.
• Wählen Sie mit den Navigationstasten einen der folgenden Einträge aus der unteren Displayzeile aus und bestätigen Sie mit ENTER. Anzeige von MP3-Dateien 00:23 03:56 001/058 160 Kbps \ music

track01 track02 track03 track04 track05 track06 DISC Anzeige von JPEG-Dateien 00:00 00:00 001/037 \ pictures picture 01 picture 02 picture 03 picture 04 picture 05 picture 06 Slide Show Menu DISC Prev Next Startet eine Diashow der Bilder im Ordner/auf der Disk Zeigt die verfügbaren Tastenfunktionen für die JPEG Wiedergabe an. Drücken Sie die Taste ENTER, bis diese Übersicht ausgeblendet wird. wechselt zur vorherigen Seite wechselt zur nächsten Seite Anzeige von AVI- und MPEG Dateien

• Drücken Sie die Taste MENU, um wieder zur Dateiliste zu wechseln 00:00 00:00 001/006 Auswählen von Dia-Show Übergängen: \ videos video 01 video 02 video 03 video 04 video 05 video 06 DISC

• Links werden die Dateien aufgelistet (Dateifenster). Ordner werden mit dem Symbol dargestellt.
• Um auf der Disk vorhandene Ordner einzublenden, drücken Sie mehrmals die Taste PROG, bis die Anzeige ORDNER unten im Display erscheint.
• Drücken Sie die Taste PROG erneut mehrmals, bis unten im Display die Anzeige DATEILISTE erscheint. Ordner werden nun ausgeblendet und alle Dateien auf der Disk werden in einer Liste dargestellt.
• Der rechte Bereich ist für die Voransicht von JPEG Bildern vorgesehen. Eine Voransicht erscheint, sobald Sie eine JPEG Datei im Dateifenster markiert haben.
• Unten befindet sich die Informationsleiste, in der die Bildgröße (JPEG Bilder) sowie das Medium (DISC, USB oder CARD) auf dem sich die Dateien befinden, angezeigt werden.
• Wählen Sie eine Datei mithilfe der Navigationstasten . Durch Drücken der Taste ENTER bestätigen Sie die Auswahl. Die Datei wird wiedergegeben bzw. das JPEG Foto angezeigt. Sie können verschiedene Übergänge für den Wechsel von einem Bild zum nächsten Bild auswählen. WISCHEN OBEN, WISCHEN UNTEN, WISCHEN LINKS, WISCHEN RECHTS, DIAGONAL WISCHEN LINKS OBEN, DIAGONAL WISCHEN RECHTS OBEN, DIAGONAL WISCHEN LINKS UNTEN, DIAGONAL WISCHEN RECHTS UNTEN, VERGRÖSSERN VON MITTE H, VERGRÖSSERN VON MITTE V, KOMPRIMIEREN AUF MITTE H, KOMPRIMIEREN AUF MITTE V, FENSTER H, FENSTER V, VOM RAND ZUR MITTE WISCHEN und KEINE.
• Drücken Sie während der Dia Show die Taste PROG solange, bis der Name des gewünschten Übergangs in der oberen linken Ecke des Fernsehschirms erscheint.

Es erscheint ein Fenster, in dem der Kopiervorgang mit einem Fortschrittsbalken angezeigt wird.

14. CD-Ripping Funktion

Sie können mit dem DVD Player Musik und Sprachdateien im .cda (CD Audio) oder von einer Disc auf einen USB Speicherstick übertragen. Dabei werden die Dateien im MP3 Format auf den USB Speicherstick gespeichert. CD RIP Ripping TRACK Progress Hinweis: Total Progress Beachten Sie bei der Übertragung von Audiodateien auf einen Datenträger die geltenden Urheberrechtsgesetze und bestimmungen! Achten Sie darauf, Kopien nur für private Zwecke zu erstellen und nicht gegen geltendes Recht zu verstoßen! CANCEL SUMMARY Now ripping TRACK CD RIP OPTIONS Speed Normal Bitrate 128kbps Create ID3 Yes Device USB SUMMARY Selected Selected Start TRACK Time

00:00 Exit track01 track02 track03 track04 track05 track06 track07 Select all 04:09 04:43 04:09 04:49 00:53 01:08 05:00 Selected TRACK track01 track02 track03 track04 track05 track06 track07 28 % 04:43 04:09 04:49 00:53 01:08 05:00 01 / 16 Um das Kopieren vorzeitig zu beenden, wählen Sie den Eintrag CANCEL aus und bestätigen Sie mit der Taste ENTER. Achtung! Entfernen Sie während des Kopierens niemals den USB Speicherstick aus dem USB Steckplatz! Ansonsten kann es zu Datenverlust auf dem Speichermedium kommen. Hinweis Select none

• Legen Sie eine Audio CD in die Disc Schublade ein.
• Stecken Sie einen USB Speicherstick in den USB Steckplatz .
• Drücken Sie bei gestoppter Wiedergabe die Taste RIPPING MENU auf der Fernbedienung. Es erscheint das oben dargestellte Menü auf dem Fernsehschirm. Speed Wählen Sie diesen Menüeintrag, um die Geschwindigkeit der Übertragung entweder auf Normal oder Fast einzustellen. Bitrate Wählen Sie diesen Menüeintrag, um die MP3 Qualität einzustellen. Mögliche Bitraten sind 96 kbps, 112 kbps und 128 kbps. Eine höhere Bitrate ergibt nach dem Kopieren eine größere MP3 Datei auf dem Datenträger. Create ID3 Wählen Sie diesen Menüeintrag, um automatisch einen ID3 Tag für die MP3 Dateien zu erstellen. Auf dem Speichermedium wird für die MP3 Dateien das Verzeichnis RIP000 angelegt. Für den Kopiervorgang einer neuen CD wird ein weiteres Verzeichnis RIP001, RIP002 usw. angelegt.

15. Reinigung des DVD-Players

Reinigen Sie das Gehäuse des DVD Players ausschließlich mit einem leicht feuchten Tuch und einem milden Spülmittel. Achten Sie darauf, dass bei der Reinigung keine Feuchtigkeit in den DVD Player gelangt! Säubern Sie das Innere der Disc Schublade falls nötig ausschließlich mit einem sauberen trockenen Pinsel (z. B. Objektiv Pinsel, erhältlich im Foto Fachhandel). Säubern Sie das Innere der Disc Schublade niemals feucht! Warnung!

• Wählen Sie mit den Steuerungstasten einen Titel aus der Titelliste aus und bestätigen Sie mit der Taste ENTER. Der Titel wird mit einem Haken markiert. Wählen Sie auf diese Weise weitere Titel für das Kopieren im MP3 Format aus.
• Um alle Titel für das Kopieren im MP3 Format zu markieren, wählen Sie mit den Steuerungstasten den Eintrag Select all und bestätigen Sie mit der Taste ENTER. Alle Titel werden mit einem Haken markiert.
• Um die Markierung aller Titel rückgängig zu machen, wählen Sie mit den Steuerungstasten den Eintrag Select none und bestätigen Sie mit der Taste ENTER. Die Markierungen werden gelöscht.
• Um den Kopiervorgang zu starten, wählen Sie mit den Steuerungstasten den Eintrag Start aus und bestätigen mit der Taste ENTER.
• Un die CD Ripping Funktion zu verlassen, wählen Sie mit den Steuerungs tasten den Eintrag Exit und bestätigen Sie mit der Taste ENTER. Dringt Feuchtigkeit in den DVD Player ein, besteht die Gefahr eines elektrischen Schlages! Außerdem kann der DVD Player dabei irreparabel beschädigt werden!

Gerät entsorgen Werfen Sie das Gerät keinesfalls in den normalen Hausmüll. Dieses Produkt unterliegt der europäischen Richtlinie 2002/96/EC. Entsorgen Sie das Gerät über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung. Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. Batterien entsorgen! Batterien dürfen nicht im Hausmüll entsorgt werden. Jeder Verbraucher ist ge setzlich verpflichtet, Batterien/Akkus bei einer Sammelstelle seiner Gemeinde/ seines Stadtteils oder im Handel abzugeben. Diese Verpflichtung dient dazu, dass Batterien einer umweltschonenden Entsorgung zugeführt werden können. Geben Sie Batterien/Akkus nur im entladenen Zustand zurück. Verpackung entsorgen Führen Sie alle Verpackungsmaterialien einer umweltgerechten Entsorgung zu.

17. Störungen und Fehler beheben

Überprüfen Sie, ob die Einstellungen im OSD Menü zu der Anschlussva riante passen, mit der Sie die Audio Komponenten an den DVD Player angeschlossen haben. Display zeigt nichts an/DVD-Player zeigt keine Funktion, obwohl er eingeschaltet wurde A Überprüfen Sie, ob das Netzkabel richtig in die Steckdose eingesteckt Schauen Sie sich dazu das Kapitel 9 „Audio Komponenten an den DVD Player anschließen“ an. ist. Prüfen Sie, ob die Steckdose, in die Sie das Netzkabel des DVD Players eingesteckt haben, Strom führt, indem Sie ein anderes Gerät an sie an schließen. Stecken Sie das Netzkabel des DVD Players gegebenenfalls in eine andere Steckdose ein. Überprüfen Sie, ob das Display mit der Dimmer Funktion ausgeschaltet ist. Drücken Sie hierzu die Taste DIMMER auf der Fernbedienung. Schalten Sie den DVD Player durch Betätigen des Schalters POWER aus und warten Sie danach zehn Sekunden. Schalten Sie den DVD Player anschließend durch Betätigen des Schalters POWER wieder ein. D Prüfen Sie anhand der Bedienungsanleitung des Fernsehers, ob eventuell

Display zeigt „KEINE DISK“, obwohl eine Disc eingelegt wurde A Die Disc ist verschmutzt, verkratzt oder beschädigt. Säubern Sie die Disc

oder legen Sie eine andere Disc ein. Der Länder /Regionalcode der eingelegten DVD/VCD/S VCD stimmt nicht mit dem Regional /Ländercode des DVD Players überein. Die DVD/VCD/S VCD kann in diesem Fall nicht mit dem DVD Player wiedergegeben werden. Eingelegte Disc wird nicht wiedergegeben Eventuell hat sich ein Kondenswasserfilm auf der Laser Abtastlinse des DVD Players gebildet. Das kann insbesondere dann der Fall sein, wenn der DVD Player starken Temperaturschwankungen ausgesetzt war. In diesem Fall stellen Sie den DVD Player in einer trockenen Umgebung mit normaler Raumtemperatur auf. Entnehmen Sie zunächst eine eventuell einge legte Disc aus der Disc Schublade. Lassen Sie den DVD Player anschließend mindestens eine Stunde lang eingeschaltet, ohne ihn zu benutzen, bis der Kondenswasserfilm sich zurückgebildet hat. Kein Bild oder nur Schwarz/Weiß-Bild A Überprüfen Sie, ob alle Verbindungskabel zwischen DVD Player und

Fernseher (oder Video Projektor) fest in die entsprechenden Buchsen ein gesteckt sind Überprüfen Sie, ob die Einstellungen im OSD Menü zu der Anschlussva riante passen, mit der Sie den DVD Player an den Fernseher (oder den Video Projektor) angeschlossen haben. Schauen Sie sich dazu das Kapitel 8. „Anschließen des DVD Players an einen Fernseher“ an.

Prüfen Sie anhand der Bedienungsanleitung des Fernsehers (oder des Video Projektors), ob eventuell Einstellungen am Fernseher (oder des Video Projektor) nötig sind, um den DVD Player mit dem Fernseher zu benutzen. Kein Ton A Prüfen Sie, ob der Fernseher und/oder der DVD Player eventuell stumm

geschaltet sind. Überprüfen Sie, ob alle Verbindungskabel zwischen DVD Player und eventuell angeschlossenen Audio Komponenten fest in die entsprechen den Buchsen eingesteckt sind Einstellungen am Fernseher nötig sind, um den DVD Player mit dem Fern seher zu benutzen. Prüfen Sie anhand der Bedienungsanleitung einer eventuell angeschlos senen Audio Komponente, ob Einstellungen an dieser nötig sind, um sie mit dem DVD Player zu benutzen. Wenn Sie … den DVD Player an einen Stereo Fernseher angeschlossen haben und keine Audio Komponenten an den DVD Player angeschlossen haben oder eine Dolby Prologic kompatible Audio Komponente über den analogen Stereo Ausgang (über Cinchkabel an den Cinchbuchsen L und R) des DVD Players angeschlossen haben: Prüfen Sie, ob Sie im OSD Menü AUDIO beim Menüeintrag FRONT LAUTSPR. die Einstellung GROSS gewählt haben. Kein 4:3 oder 16:9-Bild A Prüfen Sie anhand der Bedienungsanleitung des Fernsehers, über welches

Bildformat der Fernseher verfügt. Prüfen Sie, ob die Einstellungen im OSD Menü zum verfügbaren Bildfor mat des Fernsehers passen. Fernbedienung ohne Funktion A Prüfen Sie, ob die Batterien der Fernbedienung mit der richtigen Polarität

in das Batteriefach eingesetzt sind. Prüfen Sie, ob die Batterien der Fernbedienung verbraucht sind und wechseln Sie beide Batterien nötigenfalls aus. Stellen Sie sicher, dass sich keine Hindernisse zwischen Fernbedienung und DVD Player befinden. Entfernen Sie sich beim Benutzen der Fernbedienung nicht mehr als fünf Meter vom DVD Player. Wiedergabe-Sprache/Untertitel-Sprache entspricht nicht den Einstellungen im OSD-Menü Die im OSD Menü eingestellte Wiedergabe Sprache/Untertitel Sprache ist auf der eingelegten Disc nicht verfügbar. Eine oder mehrere Funktionen sind nicht einschaltbar Die gewählte Funktion ist eventuell nicht bei allen DVDs/VCDs/S VCDs ver fügbar. Wenn Sie versuchen, eine nicht verfügbare Funktion auszuführen, wird das Symbol auf dem Fernsehschirm angezeigt. Keine Taste am Gerät oder auf der Fernbedienung funktioniert/ andere Fehlfunktionen A Schalten Sie den DVD Player durch Drücken des Schalters POWER aus. Warten Sie zehn Sekunden und betätigen Sie dann den Schalter POWER erneut, um den DVD Player wieder einzuschalten.

Falls die Störung danach noch immer auftritt: Setzen Sie den DVD Player auf die Standardeinstellungen zurück. Schauen Sie sich dazu das Kapitel 10.6. „Setup Menü PREFERENCE“ an. Wenden Sie sich an einen unserer Service Partner in Ihrer Nähe, wenn …

• sich die genannten Funktionsstörungen nicht wie beschrieben beheben lassen oder
• andere als die genannten Funktionsstörungen auftreten Schauen Sie sich dazu das Kapitel 19 „Garantie & Service“ an.

18. Glossar/Stichwortverzeichnis

Videosignal oder FBAS Signal; dabei handelt es sich um ein Bildsignal, in dem gleichzeitig Farb und Helligkeitsinformationen enthalten sind. Was sind DVDs, VCDs und S-VCDs? Progressive Scan DVD ist die Abkürzung für engl. „Digital Versatile Disc“. DVDs dienen zum Speichern von Audio und Videodaten; es gibt sie in den Formaten 8 cm und 12 cm (Durchmesser). DVDs bieten durch ihre um ein Vielfaches höhere Speicherkapazität im Vergleich zu CD Rs/CD RWs eine Wiedergabedauer der auf ihnen gespeicherten Audio und Videodaten von bis zu acht Stunden. Normalerweise werden TV Geräte und Video Projektoren mit sogenannten „Halbbildern“ angesteuert. Dabei entstehen deutlich sichtbare Zeilenstruktu ren. Progressive Scan bezeichnet im Gegensatz dazu die Ausgabe von Voll bildern (bei diesem DVD Player am Ausgang YPbPr), Progressive Scan Signa le können nur von dafür geeigneten Wiedergabegeräten (vor allem Großbildfernseher, Projektoren) verarbeitet werden. Die Bildqualität ist gegenüber herkömmlichen Bildsignalen erheblich gesteigert. VCDs/S-VCDs YUV (Component Video Out) Mit „Video CD“ (VCD) und „Super Video CD“ (S VCD) werden zwei Verfah ren zum komprimierten also Platz sparenden Speichern von Filmen auf CDs bezeichnet. VCDs und S VCDs gibt es in den Formaten 8 cm und 12 cm (Durchmesser). Ihre Speicherkapazität ist um ein Vielfaches niedriger als die von DVDs. Daher bieten sie nur eine Wiedergabedauer der auf ihnen gespei cherten Audio und Videodaten von 20 Minuten (8 cm Format) bzw. 74 Minu ten (12 cm Format). VCDs gibt es in zwei Versionen:

• Bei VCDs/S VCDs der Version 1.1 können nur Audio und Videodaten wiedergegeben werden.
• Bei VCDs/S VCDs der Version 2.0 stehen PBC (Playback Control) Funk tionen zur Verfügung. Zudem können auch Standbilder in hoher Auflösung wiedergegeben werden. YUV bezeichnet das Komponentensignal, das bei diesem Gerät am Ausgang YPbPr in Form von sogenannten „Halbbildern“ zur Verfügung steht; in der Re gel ist dies das beste Signal für die Ansteuerung von Großbildfernsehern und Projektoren, die keine Progressive Scan Signale verarbeiten können. Wie die RGB Bildübertragung setzt sich YUV aus drei getrennten Bildsignalen zusam men:
• dem Helligkeitssignal „Y“ und
• den beiden Farbdifferenz Signalen „U/Pb“ und „V/Pr“ DVDs Halbbilder (Interlace)/Vollbilder (Progressive Scan) Ein Standard Fernsehbild setzt sich aus 576 sichtbaren Zeilen zusammen; ab wechselnd werden zunächst alle ungeraden und dann alle geraden Bildzei len dargestellt, also jeweils ein Halbbild angezeigt. Dadurch können pro Se kunde nur 25 Vollbilder (50 Halbbilder) angezeigt werden. Diese Technik bezeichnet man als „Interlace“ Format. Playback Control (PBC) VCDs/S VCDs der Version 2.0 verfügen über Playback Control (kurz „PBC“). Dann ist auf der VCD/S VCD ein Hauptmenü verfügbar, über das sich ver schiedene Funktionen der VCD/S VCD bedienen lassen. Im Gegensatz dazu werden beim sogenannten progressiven oder „Progressi ve Scan“ Format jedes Mal alle Bildzeilen dargestellt, d. h., pro Sekunde wer den 60 Vollbilder angezeigt. Dadurch steigt die Gesamtqualität des Bildes, Standbilder und Text beispielsweise erscheinen schärfer. Was sind Titel und Kapitel? Titel nennt man die größten Einheiten von Bild und Toneinheiten auf DVDs; bei vielen DVDs hat der (Haupt ) Film die Titelnummer 01. Für Bonusmaterial (z. B. Filmtrailer, Hintergrundinformationen etc.), das auf vielen DVDs verfüg bar ist, können eventuell weitere Titelnummern verwendet werden. HDMI HDMI ist die Abkürzung für engl. „High Definition Multimedia Interface“ und bezeichnet eine 19 polige Schnittstelle für die volldigitale Übertragung von Audio und Video Daten. Mit seiner hohen Bandbreite verarbeitet HDMI alle heute bekannten digitalen Video und Audioformate der Unterhaltungselektro nik. HDMI überträgt Audiodaten bis zu Frequenzen von 192 kHz mit Wort breiten von bis zu 24 Bit auf bis zu 8 Kanälen. Damit lassen sich nicht nur alle heutigen in der Unterhaltungselektronik eingeführten Bild und Tonforma te einschließlich HDTV (bis zur derzeit höchsten Auflösung von 1080p) ohne Qualitätsverlust übertragen, sondern auch zukünftige Formate mit noch höhe ren Bildauflösungen. Kapitel nennt man die nächst kleineren Bild und Toneinheiten unterhalb von Titeln. Wenn der oder die Titel einer DVD/VCD/S VCD in Kapitel unterteilt sind, so sind ihnen Nummern zugeordnet, durch deren Eingabe die Kapitel direkt angewählt werden können. Beachten Sie, dass nicht auf allen DVDs …
• der oder die Titel in (nummerierte) Kapitel unterteilt sind
• Kapitel auch als „Szenen“ bezeichnet werden (z. B. im Hauptmenü von DVDs) Decoder Der Ton auf DVDs mit Heimkino Surroundklang ist in verschlüsselter (kodierter) Form auf der DVD gespeichert. Es existieren unterschiedliche Verschlüsselungs Formate für verschiedene Zwecke, z. B. AC 3 für die Wiedergabe von Dolby Digital Surroundton. Um verschlüsselten Ton wiedergeben zu können, müssen die Wiedergabe Geräte (z. B. der DVD Player) bzw. an sie angeschlossene Audio Komponen ten (z. B. Surround Anlagen) über einen sogenannten Decoder verfügen, der die verschlüsselten Signale wieder in Musik bzw. Ton umwandelt. Der Silvercrest KH 6524/KH 6525 DVD Player verfügt über einen AC 3 De coder (für Dolby Digital 5.1 Surroundklang Signale) . Was sind Scart, S-Video, Composite-Video Progressive Scan, YUV und HDMI? Scart Scart bezeichnet eine 21 polige, genormte Steckverbindung über die RGB Signale, Videosignale und S Videosignale sowie noch etliche Steuer und Zusatzsignale übertragen werden. S-Video Beim Anschließen des DVD Players an einen Fernseher über S Video werden Helligkeits und Farbsignale getrennt übertragen; dadurch werden eine höhere Bildschärfe und ein geringeres sogenanntes „Farbrauschen“ erzielt. Farbrauschen nennt man die Überlagerung der farbigen, meist stark gesättigten Teile eines Videobildes durch eine unregelmäßige, unruhige Störstruktur. Dolby Surround Dolby Surround ist ein analoges Tonformat, bei dem die zwei Kanäle eines Stereo Tonsignals verwendet werden, um Raumklang Informationen für weitere Kanäle unterzubringen. Mit einem Dolby Surround Decoder werden die Sig nale wieder in Ton bzw. Musik umgewandelt und an zwei zusätzliche Laut sprecher geleitet, die hinter dem Hörplatz aufzustellen sind.

Dolby Prologic MPEG Im Vergleich zum Dolby Surround Tonformat wird bei Dolby Prologic ein wei terer Kanal im Stereo Signal verwendet; dies ist der sogenannte „Center“ Ka nal. Der entsprechende Center Lautsprecher ist mittig zwischen den Stereo Lautsprechern aufzustellen. Die tiefsten Töne werden an einen Tiefton Lautsprecher, den sogenannten „Subwoofer“ geleitet. Der Subwoofer kann an einer beliebigen Stelle im Raum aufgestellt werden; der Grund dafür ist, dass die tiefen Töne, die der Subwoofer ausgibt, vom menschlichen Ohr kaum genau lokalisiert werden können. MPEG („Moving Picture Experts Group“) verweist auf ein Video Kompressions Format. Dolby Digital (5.1) Was sind Ordner? Dolby Digital, auch als AC3 bezeichnet, ist ein digitales Tonformat, bei dem bis zu sechs getrennte Audio Kanäle transportiert werden können. Bei den meisten aktuellen DVDs ist der Ton im sogenannten „Dolby Digital 5.1“ For mat gespeichert; die „5“ in der Bezeichnung „5.1“ steht für drei vordere und zwei hintere Surroundklang Kanäle, die „1“ für den Tieftonkanal. Im Gegensatz zu Audio CDs können die Titel auf einer CD R/CD RW mit MP3 , WMA oder JPEG Dateien in Ordnern gespeichert sein, zum Beispiel, um Titel aus unterschiedlichen Genres zu ordnen. Die Struktur einer MP3 CD kann beispielsweise wie folgt aussehen, wenn die MP3 Dateien in Ordnern gespeichert wurden: USB-Speicherstick Als USB Speicherstick bezeichnet man steckbare USB Geräte, die ungefähr das Format eines Feuerzeuges haben. Der Ausdruck ist allein umgangssprachlich und keine Bezeichnung für eine Produktklasse. Meist versteht man unter diesem Ausdruck ein USB Gerät, das als auswechselbares Speichermedium dient. DTS MP3-CD DTS ist die Abkürzung für engl. „Digital Theatre System“ und bezeichnet ei nes der gängigsten Surroundklang Formate für DVDs. Ebenso wie bei Dolby Digital 5.1 werden bei DTS drei vordere und zwei hintere Surroundklang Ka näle sowie ein Tieftonkanal verwendet. ORDNER MP3 Was sind PAL und NTSC? PAL PAL ist die Abkürzung für engl. „Phase Alternation Line“. PAL ist die in Mittel und West Europa (Ausnahme: Frankreich) übliche und dort am weitesten verbreitete Farb Fernsehnorm. NTSC Audio-CDs Audio CDs enthalten ausschließlich Audiodaten; auch sie gibt es in den For maten 8 cm und 12 cm (Durchmesser). Die Wiedergabedauer für die auf ih nen gespeicherten Audiodaten beträgt 20 Minuten (8 cm Format) bzw. 74 Minuten (12 cm Format). Auf Audio CDs werden Audiodaten im Format CDA gespeichert. MP3 MP3 bezeichnet ein vom Fraunhofer Institut entwickeltes Verfahren bzw. For mat zur Kompression von Audiodaten. Im MP3 Format komprimierte Musik stücke haben nur noch einen Bruchteil ihrer ursprünglichen Größe, wodurch sich z. B. auf CD Rs/CD RWs weitaus mehr Musik speichern lässt als auf han delsüblichen Audio CDs, auf denen Audiodaten im CDA Format gespeichert werden. WMA WMA (engl. für „Windows® Media Audio“) ist ein von Microsoft® entwi ckeltes Dateiformat für Audiodaten. JPEG JPEG (engl. für „Joint Photographics Expert Group“) bezeichnet ein von der gleichnamigen Organisation entwickeltes, weit verbreitetes Grafikformat, bei dem Bilddaten der Farb und Grauskalen komprimiert werden.

19. Garantie und Service

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Bitte setzen Sie sich im Garantiefall mit Ihrer Servicestelle telefonisch in Verbindung. Nur so kann eine kostenlose Einsendung Ihrer Ware gewährleistet werden. Die Garantieleistung gilt nur für Material oder Fabrikationsfehler, nicht aber für Transportschäden, Verschleißteile oder für Beschädigungen an zerbrech lichen Teilen, z. B. Schalter oder Akkus. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service Niederlassung vorgenommen wurden, erlischt die Garantie. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt. Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden, spätestens aber zwei Tage nach Kaufdatum. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

NTSC ist die Abkürzung für engl. „National Television System Committee“. NTSC ist eine Farb Fernsehnorm, die vor allem in den USA und in Japan ver wendet wird.

Diesen Abschnitt vollständig ausfüllen und dem Gerät beilegen! Garantie DVD-Player KH6524/25 Um einen kostenlosen Reparaturablauf zu gewährleisten, setzen Sie sich bitte mit der ServiceHotline in Verbindung. Halten Sie hierfür Ihren Kassenbeleg bereit. Absender bitte deutlich schreiben: (0,14 EUR/Min. aus dem dt. Festnetz, Mobilfunk max. 0,42 EUR/Min.) Fax: +49 (0) 2832 3532 e mail: support.de@kompernass.com Kompernaß Service Österreich Tel.: 0820 899 913 (0,20 EUR/Min.) e mail: support.at@kompernass.com Name Vorname Straße PLZ/Ort Land Telefon Datum/Unterschrift Fehlerbeschreibung:
