DFW810W - Waschmaschine DE DIETRICH - Kostenlose Bedienungsanleitung

Produkttyp	Frontlader-Waschmaschine
Marke	DE DIETRICH
Modell	DFW810W
Waschkapazität	Bis zu 8 kg (Baumwolle)
Waschprogramme	16 Programme einschließlich Baumwolle, Synthetik, Feinwäsche, Wolle, Handwäsche, Schnell, Spülen, Schleudern
Betriebsarten	Manuell und automatisch
Zusatzfunktionen	Stopp mit vollem Tank, Leichtes Bügeln, Extra Spülen, Intensivwäsche
Variable Schleuderdrehzahl	Ja, wählbar oder abwählbar
Display	Bildschirm mit Programminformationen und Restzeit
Kindersicherung	Tastensperre (langer Druck 3 Sekunden)
Startzeitvorwahl	Programmierung der Waschendezeit
Abmessungen (H x B x T)	Ca. 85 x 60 x 60 cm (Standard-Schätzung)
Gewicht	Ca. 70 kg (Schätzung)
Stromversorgung	220-240 V, 50 Hz, 10 A (Schätzung)
Maximale Leistung	Ca. 2200 W (Schätzung)
Erforderlicher Wasserdruck	0,05 bis 1 MPa (0,5 bis 10 kg/cm²)
Wasserverbrauch (Programm Baumwolle 60°C)	59 Liter
Energieverbrauch (Programm Baumwolle 60°C)	1,36 kWh
Wartung	Monatliche Reinigung der Waschmittelschublade, jährliche Reinigung des Filters
Notöffnung	Bei Störung die Waschmittelschublade entfernen und einen Hebel betätigen

Häufig gestellte Fragen - DFW810W DE DIETRICH

Wie installiere ich die Waschmaschine DFW810W?

Nach dem Auspacken entfernen Sie die Transportschrauben. Schließen Sie die neuen Wasserzulaufschläuche an und installieren Sie den Ablaufbogen. Richten Sie das Gerät durch Einstellen der vorderen und hinteren Füße aus. Schließen Sie es an eine geerdete Steckdose gemäß den Angaben auf dem Typenschild an.

Wie verwende ich Flüssigwaschmittel?

Fassen Sie die blaue Lasche im Waschmittelfach und ziehen Sie sie ganz nach außen, um sie in die vertikale Position zu bringen. Dies blockiert den Flüssigkeitsabfluss. Um auf Pulver zurückzukehren, schieben Sie die Lasche ganz nach hinten in die horizontale Position.

Wie aktiviere ich die Kindersicherung?

Drücken Sie die Taste ◆ drei Sekunden lang. Ein Sperrsymbol erscheint. Zum Deaktivieren wiederholen Sie die gleiche Aktion.

Was tun, wenn die Waschmaschine kein Wasser einläuft?

Überprüfen Sie, ob der Wasserhahn geöffnet ist und der Wasserzulauf nicht blockiert ist. Kontrollieren Sie auch den Wasserzulauffilter und den Ablaufstutzen. Beachten Sie die Fehlermeldungen auf dem Display.

Wie reinige ich den Filter?

Die Filterreinigung wird einmal jährlich empfohlen. Finden Sie den Filter (oft unten rechts), schrauben Sie ihn ab und reinigen Sie ihn unter fließendem Wasser. Setzen Sie ihn wieder ein.

Wie öffne ich die Tür bei Stromausfall?

Entfernen Sie die Waschmittelschublade, indem Sie am Griff ziehen. Drücken Sie den blauen Hebel ganz hinein. Auf der rechten Seite erscheint ein Schlitz. Drehen Sie diesen Schlitz mit einer Münze nach links, um die Tür zu entriegeln.

Was ist die maximale Füllmenge?

Die maximale Kapazität beträgt 8 kg für Baumwollprogramme, kann aber je nach Programm variieren (z.B. 4 kg für Synthetik, 2 kg für Wolle).

Wie programmiere ich eine Startzeitvorwahl?

Im manuellen oder automatischen Modus stellen Sie mit dem Bedienelement die gewünschte Waschendezeit ein. Bestätigen Sie mit dem Bedienelement. Der Waschgang endet zur programmierten Zeit.

Welche Betriebsarten sind verfügbar?

Zwei Modi: Manuell (wählen Sie ein Programm aus der Tabelle) und Automatisch (wählen Sie Wäscheart und Verschmutzungsgrad, die Maschine optimiert das Programm). Wechseln Sie zwischen den Modi, indem Sie 3 Sekunden lang auf ICS drücken.

Wie wähle ich die Schleuderdrehzahl?

Im manuellen Modus drehen Sie den Regler, um die gewünschte Drehzahl anzuzeigen (oder die Option ohne Schleudern). Drücken Sie den Regler zur Bestätigung. Im automatischen Modus ist die Drehzahl voreingestellt.

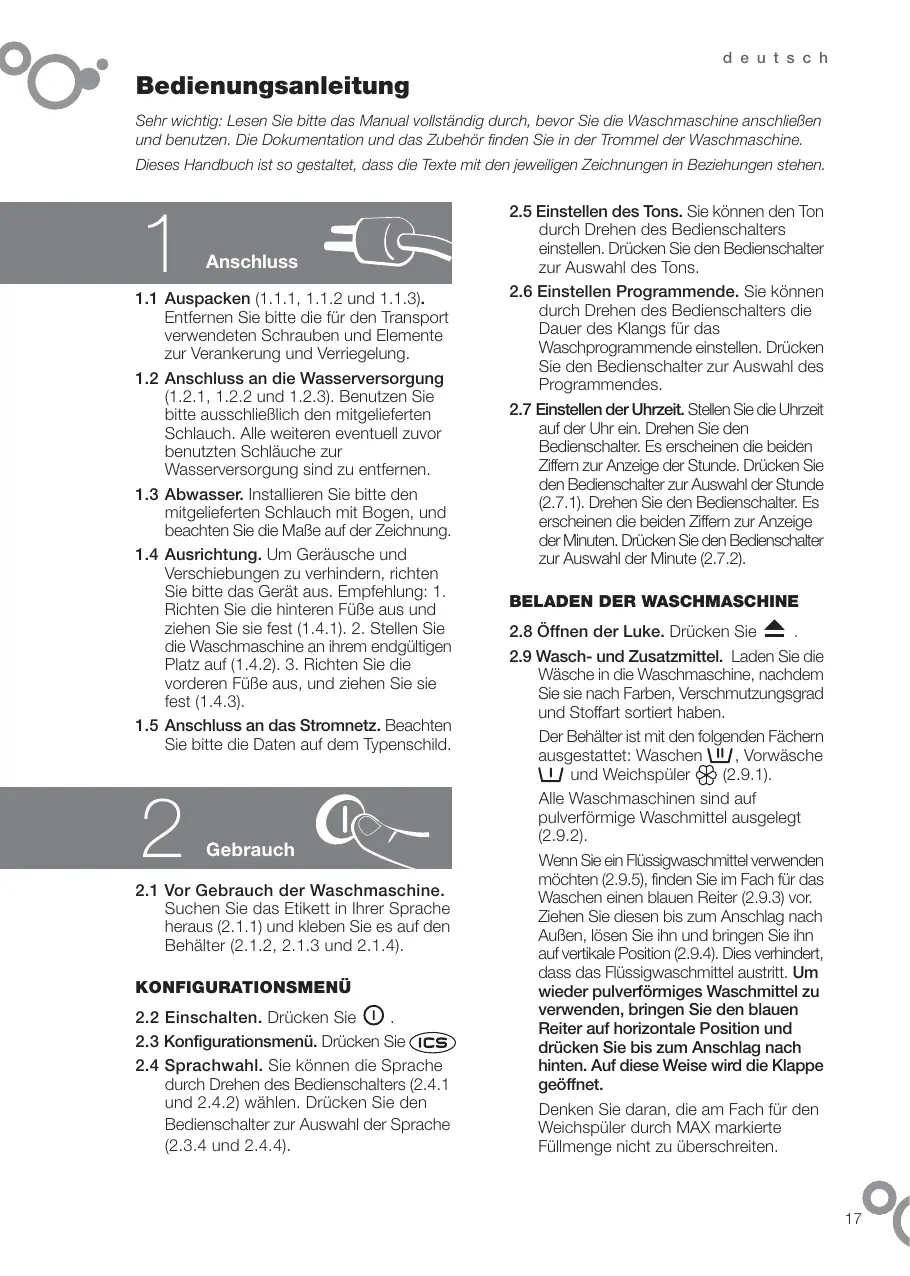

BEDIENUNGSANLEITUNG DFW810W DE DIETRICH

Sehr wichtig: Lesen Sie bitte das Manual vollständig durch, bevor Sie die Waschmaschine anschließen und benutzen. Die Dokumentation und das Zubehör finden Sie in der Trommel der Waschmaschine.

Dieses Handbuch ist so gestaltet, dass die Texte mit den jeweiligen Zeichnungen in Beziehungen stehen.

1 Anschluss

1.1 Auspacken (1.1.1, 1.1.2 und 1.1.3). Entfernen Sie bitte die für den Transport verwendeten Schrauben und Elemente zur Verankerung und Verriegelung.
1.2 Anschluss an die Wasserversorgung (1.2.1, 1.2.2 und 1.2.3). Benutzen Sie bitte ausschließlich den mitgelieferten Schlauch. Alle weiteren eventuell zuvor benutzten Schläuche zur Wasserversorgung sind zu entfernen.
1.3 Abwasser. Installieren Sie bitte den mitgelieferten Schlauch mit Bogen, und beachten Sie die Maße auf der Zeichnung.
1.4 Ausrichtung. Um Geräusche und Verschiebungen zu verhindern, richten Sie bitte das Gerät aus. Empfehlung: 1. Richten Sie die hinteren Füße aus und ziehen Sie sie fest (1.4.1). 2. Stellen Sie die Waschmaschine an ihrem endgültigen Platz auf (1.4.2). 3. Richten Sie die vorderen Füße aus, und ziehen Sie sie fest (1.4.3).
1.5 Anschluss an das Stromnetz. Beachten Sie bitte die Daten auf dem Typenschild.

2 Gebrauch

2.1 Vor Gebrauch der Waschmaschine. Suchen Sie das Etikett in Ihrer Sprache heraus (2.1.1) und kleben Sie es auf den Behälter (2.1.2, 2.1.3 und 2.1.4).

KONFIGURATIONSMENÜ

2.2 Einschalten. Drücken Sie ①.
2.3 Konfigurationsmenü. Drücken Sie ICS
2.4 Sprachwahl. Sie können die Sprache durch Drehen des Bedienschalters (2.4.1 und 2.4.2) wählen. Drücken Sie den Bedienschalter zur Auswahl der Sprache (2.3.4 und 2.4.4).

2.5 Einstellen des Tons. Sie können den Ton durch Drehen des Bedienschalters einstellen. Drücken Sie den Bedienschalter zur Auswahl des Tons.
2.6 Einstellen Programmende. Sie können durch Drehen des Bedienschalters die Dauer des Klangs für das Waschprogrammende einstellen. Drücken Sie den Bedienschalter zur Auswahl des Programmes.
2.7 Einstellen der Uhrzeit. Stellen Sie die Uhrzeit auf der Uhr ein. Drehen Sie den Bedienschalter. Es erscheinen die beiden Ziffern zur Anzeige der Stunde. Drücken Sie den Bedienschalter zur Auswahl der Stunde (2.7.1). Drehen Sie den Bedienschalter. Es erscheinen die beiden Ziffern zur Anzeige der Minuten. Drücken Sie den Bedienschalter zur Auswahl der Minute (2.7.2).

BELADEN DER WASCHMASCHINE

2.8 Öffnen der Luke. Drücken Sie ▲.
2.9 Wasch- und Zusatzmittel. Laden Sie die Wäsche in die Waschmaschine, nachdem Sie sie nach Farben, Verschmutzungsgrad und Stoffart sortiert haben.

Der Behälter ist mit den folgenden Fächern ausgestattet: Waschen 🎯, Vorwäsche 🎯 und Weichspüler ✉ (2.9.1).

Alle Waschmaschinen sind auf pulverförmige Waschmittel ausgelegt (2.9.2).

Wenn Sie ein Flüssigwaschmittel verwenden möchten (2.9.5), finden Sie im Fach für das Waschen einen blauen Reiter (2.9.3) vor. Ziehen Sie diesen bis zum Anschlag nach Außen, lösen Sie ihn und bringen Sie ihn auf vertikale Position (2.9.4). Dies verhindert, dass das Flüssigwaschmittel austritt. Um wieder pulverförmiges Waschmittel zu verwenden, bringen Sie den blauen Reiter auf horizontale Position und drücken Sie bis zum Anschlag nach hinten. Auf diese Weise wird die Klappe geöffnet.

Denken Sie daran, die am Fach für den Weichspüler durch MAX markierte Füllmenge nicht zu überschreiten.

BETRIEBSMODUS

2.10 Die Waschmaschine ist für den Manual- und Automatikmodus ausgelegt. Für beide Fälle ist zu Anfang eine Konfiguration notwendig. Drücken Sie 3 Sekunden lang die Taste ICS, um von einem zum anderen Modus zu gelangen.

Manualmodus: Wählen Sie das Programm entsprechend der Programm-Tabelle.

Automatikmodus: Wählen Sie gemäß heller Wäsche oder Buntwäsche und Verschmutzungsgrad so, dass die Maschine das optimale Programm ausführt.

MANUALMODUS

2.11 Programmwahl. Sie können das Waschprogramm durch Drehen des Bedienschalters (2.11.1) wählen. Schauen Sie zuerst auf der Programm-Tabelle nach. Drücken Sie den Bedienschalter zur Auswahl (2.11.2).

2.12 Zusatzfunktionen. Knitterfreiheit/Flot ☐, einfaches Bügeln ☐, extra Spülung ☐ und intensives Waschen für sehr verschmutzte Wäsche. Drehen Sie den Bedienschalter (2.12.1) zur Auswahl der Zusatzfunktion. Diese wird durch ein Blinklicht (2.12.2) angezeigt. Drücken Sie den Bedienschalter zur Auswahl (2.12.3). Sie können mehr als eine Zusatzfunktion wählen. Diese Funktionen wirken sich auf die Dauer des Programms aus.

2.13 Programmende ▶ | . Diese Funktion ermöglicht die Auswahl der für das Wasch-Programmende gewünschten Zeit (2.13.1, 2.13.2 und 2.13.3).

2.14 Auswahl der Geschwindigkeit zum Schleudern ^6 . Sie können den Grad des Schleuderns wählen oder durch Drehen des Bedienschalters unterbinden (2.14.1). Drücken Sie den Bedienschalter zur Auswahl (2.14.2), (2.14.3).

2.15 Inbetriebnahme. Drücken Sie ◇️ .

AUTOMATIKMODUS

2.16 Änderung des Modus. Drücken Sie 3 Sekunden lang ICS.

2.17 Auswahl des Waschens. Schauen Sie auf dem Etikett an dem Behälter (2.17.1) nach, um zu entscheiden, ob es sich um helle Wäsche oder Buntwäsche handelt und wie hoch der Verschmutzungsgrad der Wäsche ist.

Auswahl helle Wäsche waschen. Drehen Sie den Bedienschalter entsprechend des Verschmutzungsgrades (2.17.1). Drücken Sie den Bedienschalter zur Auswahl (2.17.2).

Auswahl Buntwäsche waschen. Drehen Sie den Bedienschalter entsprechend des Verschmutzungsgrades (2.17.1). Drücken Sie den Bedienschalter zur Auswahl (2.17.3). Zum Waschen von Wolle im Automatikmodus ist Farbe und wenig verschmutzt zu wählen.

2.18 Programmende. Diese Funktion ermöglicht die Auswahl der für das Wasch-Programmende gewünschten Zeit.

2.19 Inbetriebnahme. Drücken Sie ◆. Die Maschine startet das Automatik-Programm oder das gewählte Programm.

2.20 Blockierung ■ . In beiden Modi drücken Sie drei Sekunden lang ◆ (2.20.1), (2.20.2). Diese Funktion dient als Kinderschutzsicherung. Sie wird durch erneutes 3 Sekunden langes Drücken der Taste deaktiviert (2.20.3).

2.21 Waschvorgang. Bei beiden Modi können Sie die Phase, in der sich das Programm befindet sowie die verbleibende Zeit feststellen.

ÄNDERUNG DES MODUS

2.22 Zurück zum Manualmodus. Um zurück zum Manualmodus zu gelangen, drücken Sie 3 Sekunden lang ICS.

Empfehlungen zum Gebrauch: Nach Installation der Waschmaschine sollten Sie eine Vorreinigung durchführen und die Maschine auf ihren korrekten Betrieb überprüfen (Normalwäsche, ohne Wäsche und 60 Grad). Verwenden Sie einen Waschsack für kleine Wäschestücke wie Taschentücher und Unterwäsche.

Hinweise zum Gebrauch: 1. Wenn Sie die Maschine anhalten, um weitere Wäschestücke hinein zu geben, stellen Sie sicher, dass der Wasserpegel nicht den der Luke überschreitet. 2. Durch die Zusatzfunktionen erhöht sich die Waschzeit.

	Programme und Temperaturen	Gewebearten	Maximale Beladung mit Wäschen (kg)	Konsum Kw/h und L	Laufzeit in Minuten
normalprogramme	baumwolle kalt	baumwolle/leinen empfindliche farben sehr leichte verschmutzung	8	0,10/59	50
	schnellprog. 30'	baumwolle/leinen weiss/farbig leichte verschmutzung	4	0,20/30	30
	baumwolle 30°C	baumwolle/leinen empfindliche farben leichte verschmutzung	8	0,30/59	52
	baumwolle 40°C	baumwolle/leinen beständige farben leichte verschmutzung	8	0,60/59	57
	baumwolle 60°C	baumwolle/leinen beständige farben leichte verschmutzung	8	1,36/59	80
	flecken/ vorwäsche 60°C	baumwolle/leinen beständige farben weiss/farbig schwere verschmutzung	8	1,50/64	100
schonprogramme	gemischt 40°C	synthetische stoffe/ mischungen mit baumwolle empfindliche farben normale verschmutzung	4	0,40/45	55
	schonprogr. kalt	synthetische stoffe beständige farben sehr leichte verschmutzung	4	0,10/45	50
	schonprogr. 30°C	synthetische stoffe beständige farben leichte verschmutzung	4	0,20/45	50
spezial-programme	baumwolle 90°C	baumwolle/leinen weiss schwere verschmutzung	8	2,20/64	110
	bettdecke 30°C	gardinen/ mischungen mit baumwolle weiss/farbig sehr leichte verschmutzung	4	1,00/45	70
	wolle/ gardinen 30°C	wolle/wollmischungen weiss/farbig sehr leichte verschmutzung	2	0,45/55	40
	handwäsche kalt	wolle/wollmischungen weiss/farbig leichte verschmutzung	2	0,05/55	30
	schnellprog. 15' kalt	synthetische stoffe/ mischungen mit baumwolle weiss/farbig solide farben sehr leichte verschmutzung	2	0,05/22	15
	spülen	baumwolle/ mischungen mit baumwolle synthetische stoffe/empfindlich wolle/wollmischungen	8	0,05/25	23
	schleudern	baumwolle/ mischungen mit baumwolle synthetische stoffe/empfindlich wolle/wollmischungen	8	0,05/0	10

ANMERKUNG: der Strom- und Wasserverbrauch sowie die Programmdauer kann in Abhängigkeit von der Art und des Volumens der Wäsche, des Wasserdrucks, etc. variieren.
* programm zur Bewertung von Waschvorgängen und Konsum der Energie nach der Norm EN60456, bei gedrückter Taste für intensives Waschen.

3

Wartung

3.1 Reinigung des Waschmittelfachs. Bitte reinigen Sie das Waschmittelfach einmal pro Monat.
3.2 Reinigung des Filters. Bitte reinigen Sie den Filter einmal im Jahr.

Für die Reinigung von Gehäuse und Blende bitte keine kratzenden oder lösungsmittelhaltigen Reiniger benutzen. Trocknen Sie das Gerät hiernach mit einem weichen Tuch gut ab.

4

Diagnostik

4.1 Die Waschmaschine ist mit einem System zur Diagnostik ausgestattet. Dieses spürt jegliche Art von Zwischenfällen auf und weist auf diese hin. Sie werden auf dem Schirm sichtbar dargestellt.

4.1.1 Es läuft kein Wasser in die Maschine.

Die Hinweise erscheinen in Begleitung möglicher Lösungen. In diesem Fall kommen drei Aspekte in Betracht: Hahn geschlossen? (4.1.2), Wasserabsperrung? (4.1.3) und Abfluss im Haus? (4.1.4).

4.1.5 Wasser leert sich nicht. Überprüfen Sie den Zustand von Filter und Abfluss.
4.1.6 Wäsche sehr feucht. Wählen Sie das Programm 16.
4.1.7 Tür offen. Stellen Sie sicher, dass die Luke richtig geschlossen ist.
4.1.8 Andere Hinweise. Setzen Sie sich mit dem Technischen Kundendienst in Verbindung.

4.2 Luke offen. Im Falle einer Störung oder eines Stromausfalls entfernen Sie den Behälter durch Ziehen am Griff nach Außen und drücken Sie mit dem Finger auf den blauen Hebel (4.2.1). Auf der rechten Seite befindet sich ein Knopf mit einem Schlitz. Drehen Sie diesen Knopf mit Hilfe einer Münze (4.2.2) nach links. Daraufhin öffnet sich die Luke (4.2.3).

4.3 Vibration oder Geräusche. Überprüfen Sie, ob die Installation korrekt ist (1.1 und 1.4 in diesem Handbuch).
4.4 Wasser im Behälter. Stellen Sie sicher, dass der Behälter für das Waschmittel sauber ist (3.1).

5

Sicherheit

• Der Druck in der Wasserleitung muss zwischen 0,05 bis 1MPa (0,5 a 10 Kg/cm² sein).
• Benutzen Sie keine Verlängerungen oder Adapter, um die Waschmaschine an das Stromnetz anzuschließen.
• Spannung und Leistung des Versorgungsnetzes müssen den Angaben auf dem Typenschild entsprechen und der Netzanschluss muss vorschriftsmäßig geerdet sein.
• Nehmen Sie keine Eingriffe im Inneren der Waschmaschine vor. Verständigen Sie unseren technischen Kundendienst.

!

Umweltschutz

Die Waschmaschine ist im Sinne eines größtmöglichen Umweltschutzes optimiert.

Respektieren Sie bitte unsere Umwelt.

Durch Befüllung der Waschmaschine bis zur vollen Kapazität kann Wasser und Energie eingespart werden. Vermeiden Sie falls möglich ein Vorwaschen.

Benutzen Sie nicht mehr Waschmittel als nötig. Benutzen Sie die Funktion Extraspülen nur zur Wäsche der Bekleidung von Personen mit empfindlicher Haut.

Die Entsorgung von elektrischen und elektronischen Geräten.

Entsorgen Sie die Geräte nicht mit dem normalen Hausmüll.

Bringen Sie die Waschmaschine zu Ihrem speziellen Sammelpunkt für Recycling.

Das Recycling von Elektrogeräten vermeidet mögliche negative

Auswirkungen auf die Umwelt und die Gesundheit und erlaubt es, Energie und Ressourcen zu sparen.

Für weitere Informationen setzen Sie sich bitte mit Ihren lokalen Behörden oder Ihrem Händler in Verbindung.
