BEDIENUNGSANLEITUNG IMAC 24-INCH VESA MOUNT ADAPTER APPLE

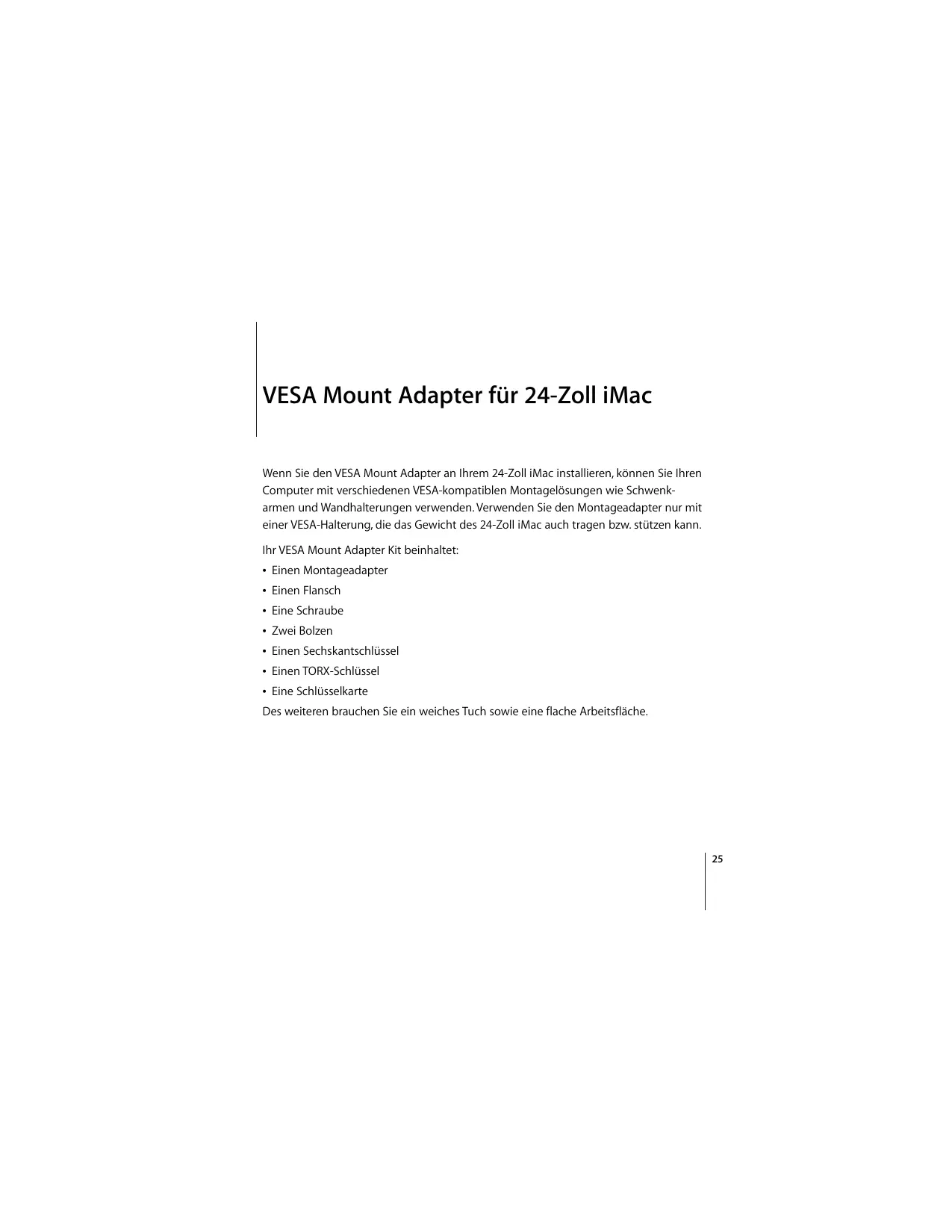

VESA Mount Adapter für 24-Zoll iMac

Wenn Sie den VESA Mount Adapter an Ihr dem 24-Zoll iMac installmenten, können Sie ihren Computer mit verschiedenen VESA-kompatiblen Montagelösungen wie Schwenkarmen und Wandhalterungen verwenden. Verwendten Sie den Montageadapter nur mit einer VESA-Halterung, die das Gewicht des 24-Zoll iMac auch/TRagen bzw.stützen kann.

Ihr VESA Mount Adapter Kit beinhaltet:

• Einen Montageadapter
  Einen Flansch
• Eine Schraube
  Zwei Bolzen

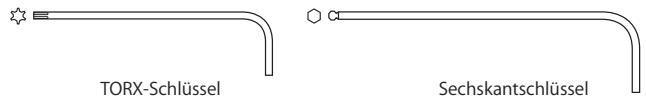

• Einen Sechskantschlüssel
  Einen TORX-Schlüssel
• Eine Schlüsselkarte

Des weiteren brauchen Sie ein weiches Tuch sowie eine flache Arbeitsfläche.

Installieren des VESA Mount Adapter an Ihrem 24-Zoll iMac

Um den Montageadapter an der Rückseite Ihres 24-Zoll iMac zu installieren, befolgen Sieitte die nachstehenden Anweisungen. AnschlieBend konnen Sie dann ihren iMac an einer VESA-kompatiblen Montagelösung befestigen.

Gehen Sie wie folgt vor, um den Montageadapter zu installieren:

1 Schalten Sie ihren iMac aus und entfernen Sie das Netzkabel sowie alle weiteren Verbindungskabel.
2 Drehen Sie Ihr den Mac so um, dass Sie seine Rückseite anschauen, und neigen Sie dann sein Oberteil so welt es gehen nach vorne.

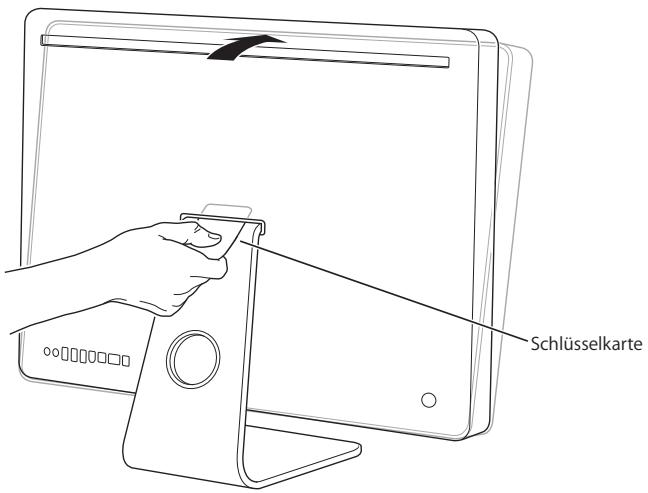

3 Öffnen Sie die Verriegelung, indem Sie die Schlüsselkarte in den Schlitz direkt über dem Aufstellfuß einfahren.

Die Schlüsselkarte sollen in einem leicht aufwärtszeigendem Winkel ca. 2 cm tief in den Schlitz eingeführt werden. Wenn die Karte tiefer eingeführt werden kann, haben Sie die Verriegelung nicht getroffen. Versuchen Sie es ggf. erneut.

Wichtig: Verwendten Sie nur die Schlüsselkarte, die zum oben beschrieben den Zweck im Kit mitgeliefert wurde. Die Verwendung eines anderen Gegenstands oder Werkzeugs kann zu Verletzungen führen und ihren iMac beschädigten. Falls ihre Schlüsselkarte beschädigt wurde oder abhanden kam, gehen Sie zu der folgenden Website,um eine Ersatzkarte zu kaufen: www.apple.com/support/imac/diy/vesa.

4 Neigen Sie Ihr den Mac um weitere 10 Grad nach vorne, bis die 8 Schrauben am oberen Ende des Aufstellfuß sightbar sind und der Aufstellfuß in der Verriegelungsposition eingerastet ist.

Wichtig: Lassen Sie ihren iMac in aufrechter Position stehen, bis der Aufstellfuß in der Vertriegungsposition eingerastet ist.

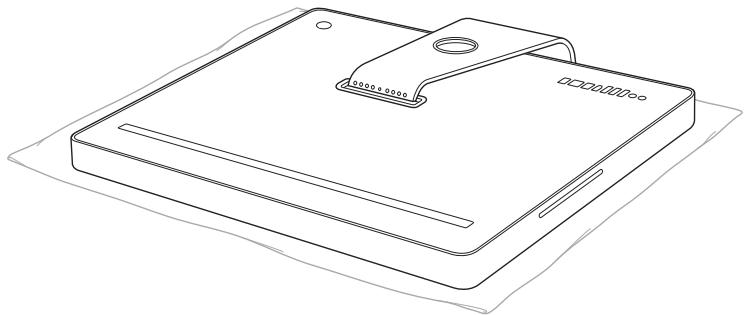

5 Halten Sie dann ihren iMac an den Seiten fest und legen Sie den Computer so auf eine ebene Fläche, dass sein Bildschirm auf einem weichen Tuch oder Handtuch zum Liegen kommt und dass sein Aufstellfuß über dem Rand ihrer Arbeitsfläche hinaus hängt.

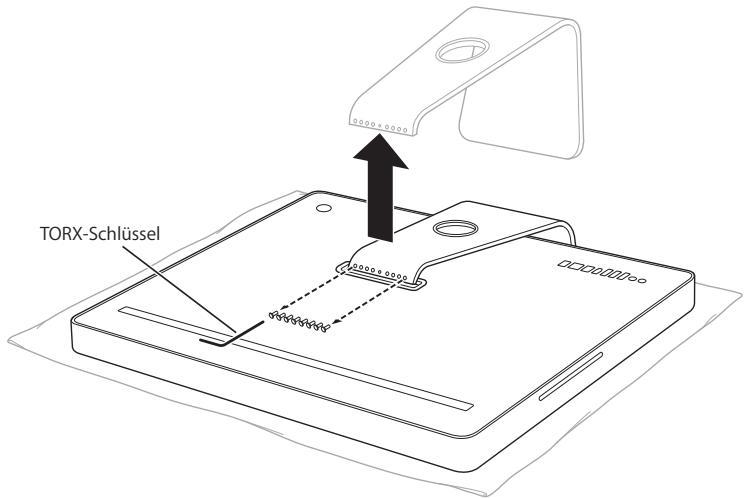

6 Entfermen Sie mithilfe des TORX-Schlüssels die 8 Schrauben, die den Aufstellfuß mit der Rückseite Ihr's iMac verbinden. Diese Schrauben werden Sie später brauchen, um den Flansch mit ihrem iMac zu verbinden. Hebien Sie sie daher sichere auf.

7 Entfermen Sie den Aufstellfuß und bewahren Sie ihn sichere auf, falls Sie ihn später einmal wieder benutzen möchten.

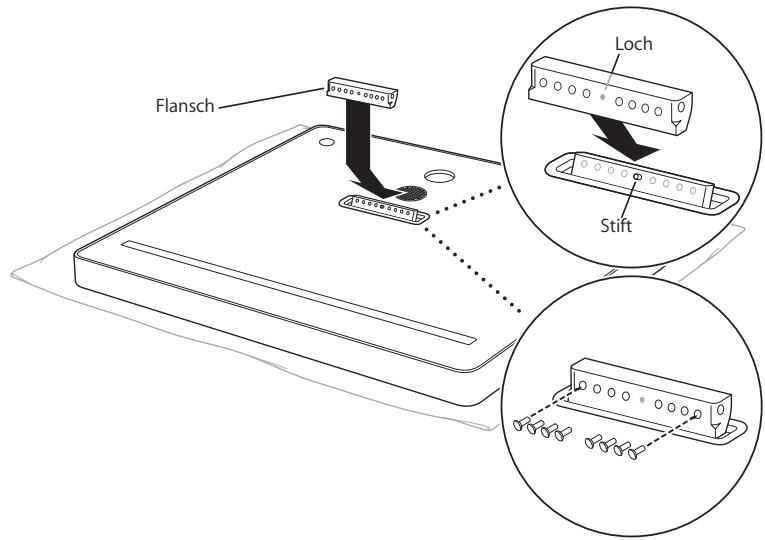

8 Richten Sie das Loch im Flansch mit dem kleinen Stift auf der Rückseite Ihres iMac aus, und verwenden Sie dann den TORX-Schlüssel und die zuvor vom Aufstellfuß entfern- ten 8 Schrauben, um den Flansch zu befestigen.

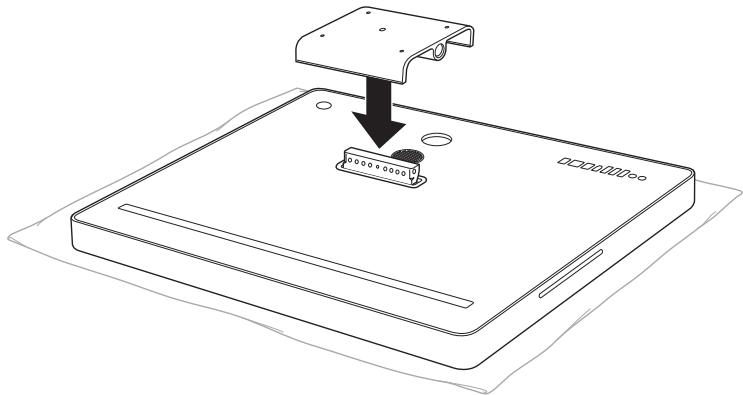

9 Platzieren Sie den Montageadapter über den Flansch.

Wichtig: Belassen Sie den Flansch in der Verriegelungsposition, solange Sie den Montageadapter befestigen.

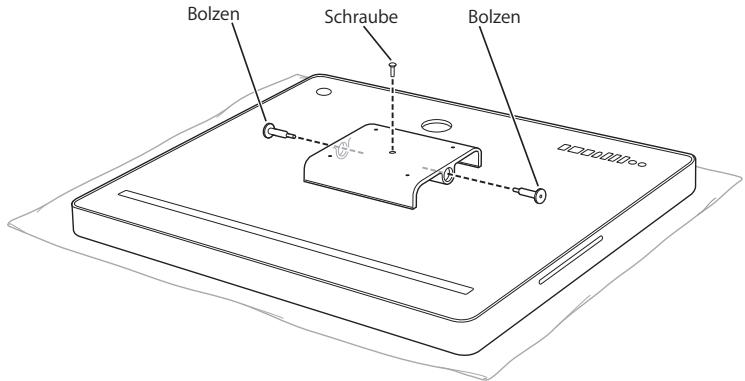

10 Verwenden Sie den TORX-Schlüssel, um die Schraube oben am Montageadapter zu befestigen. Verwenden Sie dann den Sechskantschlüssel und die beiden Bolzen, um den Montageadapter an der Rückseite Ihr's Mac zu befestigen.

11 Befolgen Sie die Anweisungen, die mit Ihrer VESA-kompatiblen Montagelösung geleifert werden, um diese an Ihrem 24-Zoll iMac zu befestigen.
12 Schlieben Sie die Verbindungskabel einschiedlich des Netzkabels an ihren iMac an.
