MANUAL DE USUARIO IMAC 24-INCH VESA MOUNT ADAPTER APPLE

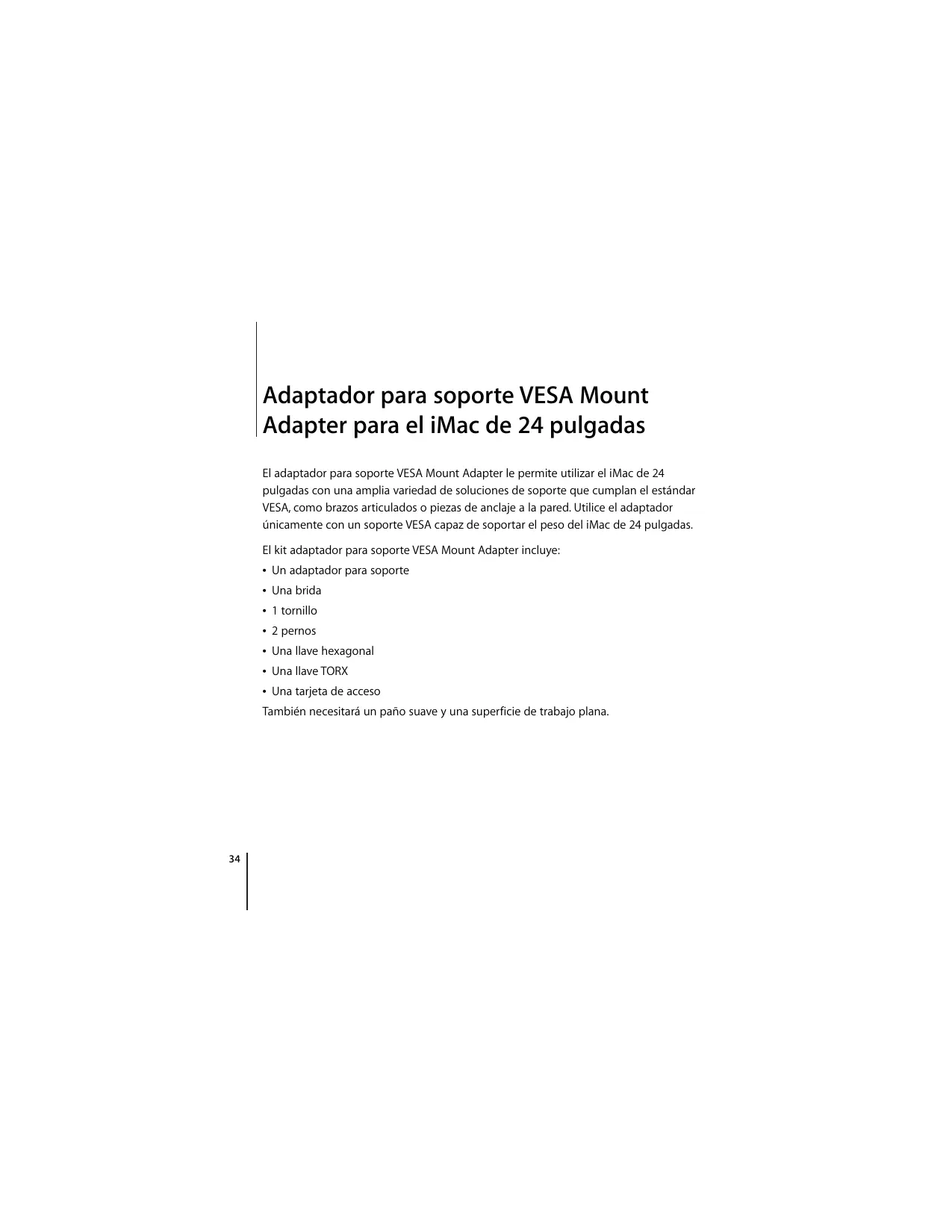

Adaptador para soporte VESA Mount Adapter para el iMac de 24 pulgadas El adaptador para soporte VESA Mount Adapter le permite utilizar el iMac de 24 pulgadas con una amplia variedad de soluciones de soporte que cumplan el estándar VESA, como brazos articulados o piezas de anclaje a la pared. Utilice el adaptador únicamente con un soporte VESA capaz de soportar el peso del iMac de 24 pulgadas. El kit adaptador para soporte VESA Mount Adapter incluye:  Un adaptador para soporte  Una brida  1 tornillo  2 pernos  Una llave hexagonal  Una llave TORX  Una tarjeta de acceso También necesitará un paño suave y una superficie de trabajo plana.

Cómo instalar el adaptador para soporte VESA Mount Adapter en el iMac de 24 pulgadas Siga las instrucciones detalladas a continuación para instalar el adaptador para soporte en la parte posterior del iMac de 24 pulgadas. Una vez realizada la instalación, podrá conectar el iMac a una amplia variedad de soluciones para soporte VESA. Para instalar el adaptador para soporte: 1 Apague el iMac, desconecte el cable de alimentación y los demás cables conectados. 2 Gire el iMac hasta que la parte posterior quede de frente y, a continuación, empuje la parte superior hacia adelante hasta llegar al tope. 3 Libere el cerrojo insertando la tarjeta de acceso en el hueco situado justo encima de la parte superior del soporte. Español

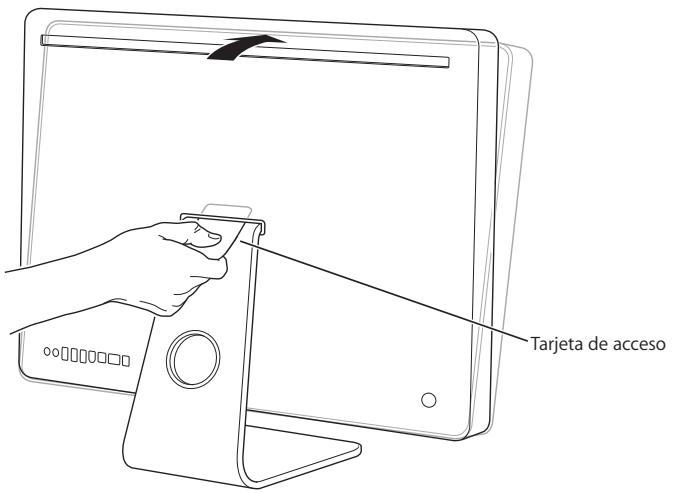

La tarjeta de acceso debe insertarse en el hueco aproximadamente dos centímetros y con un ligero ángulo hacia arriba. Si la ha insertado más adentro no encontrará el cerrojo; pruebe de nuevo. Tarjeta de acceso Importante: Utilice únicamente la tarjeta de acceso que se incluye en el kit para realizar esta operación. El uso de cualquier otro objeto o herramienta podría provocarle lesiones y causar daños en el iMac. Si la tarjeta de acceso se ha perdido o ha resultado dañada, visite la dirección www.apple.com/support/imac/diy/vesa para comprar una tarjeta de acceso de recambio.

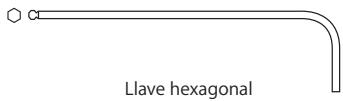

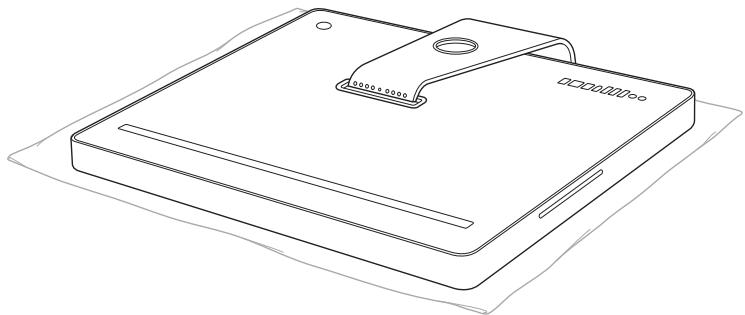

Español 4 Incline el iMac 10 grados más hacia delante hasta que los 8 tornillos de la parte superior del soporte sean visibles y el soporte quede bien acoplado. Importante: Mantenga el iMac en posición vertical hasta que el soporte quede acoplado en su lugar. 5 Sostenga el iMac por ambos lados y túmbelo con cuidado de forma que la pantalla descanse sobre la toalla o el paño en una superficie plana y el soporte cuelgue del borde de la superficie de trabajo. 6 Utilice la llave TORX para extraer los 8 tornillos que fijan el soporte a la parte posterior del iMac. Guarde los tornillos a un lado ya que los necesitará para fijar la brida al iMac. Llave TORX Español Llave hexagonal

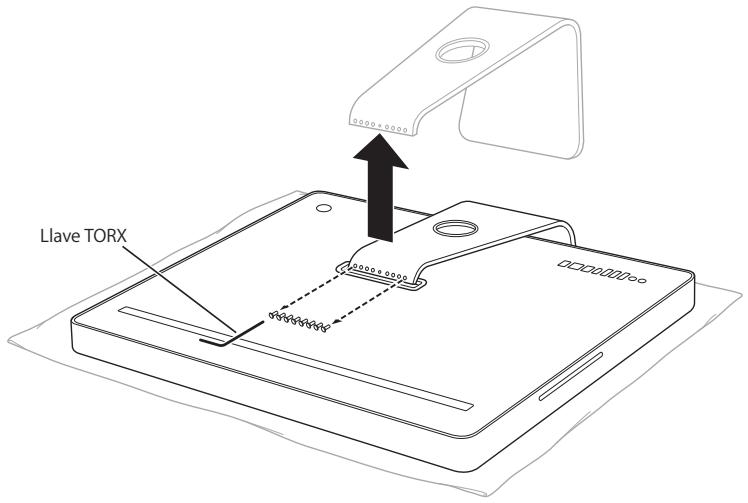

7 Extraiga el soporte y guárdelo en un lugar seguro por si desea volver a utilizarlo en el futuro. Llave TORX

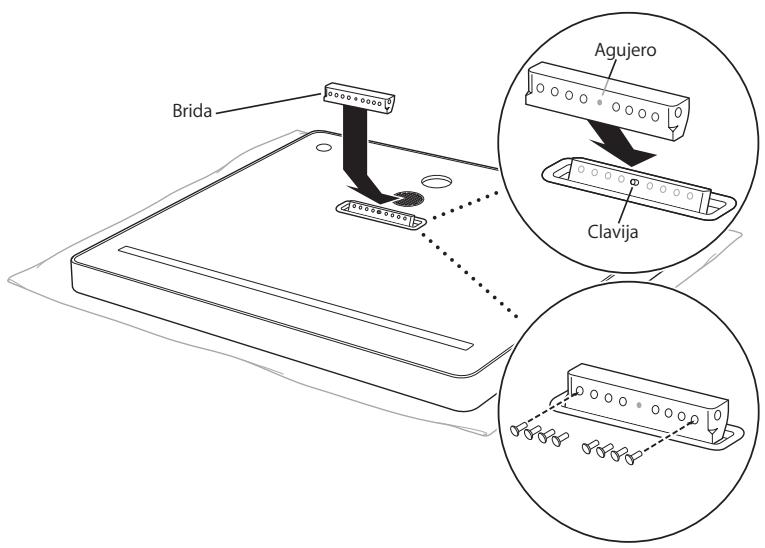

Español 8 Alinee el agujero de la brida con la clavija de la parte posterior del iMac y, a continuación, utilice la llave TORX y los 8 tornillos extraídos del soporte para fijar la brida. Agujero Brida Clavija Español

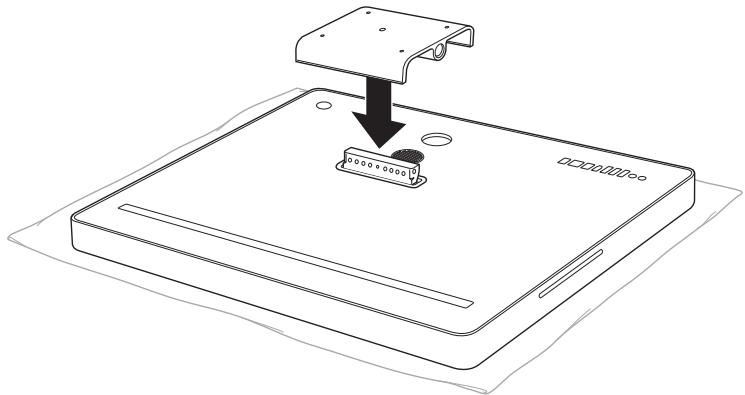

9 Coloque el adaptador para soporte encima de la brida. Importante: Mantenga la brida en posición bloqueada mientras fija el adaptador para soporte.

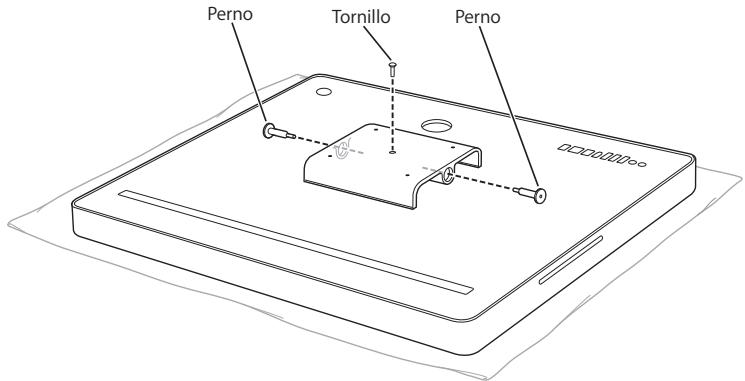

Español 10 Utilice la llave TORX para fijar el tornillo a la parte superior del adaptador para soporte y, a continuación, utilice la llave hexagonal y los dos pernos para fijar el adaptador para soporte a la parte posterior del iMac. Perno Tornillo Perno 11 Siga las instrucciones suministradas con el soporte VESA correspondiente para colocar en él el iMac de 24 pulgadas. 12 Conecte el cable de alimentación y los demás cables al iMac. Español
