MANUALE UTENTE IMAC 24-INCH VESA MOUNT ADAPTER APPLE

Kit adattatore di montaggio VESA Mount Adapter per iMac da 24"

Grazie all'adattatore di montaggio VESA sare possibile utilizzare iMac da 24" con una vasta gamma di soluzioni di montaggio conformiagli standard VESA, quali attacchi a parete e bracci snodati. Utilizzato l'adattatore solamente con soluzioni di montaggio VESA in grado di sostenere il peso di iMac da 24".

Il kit adattatore di montaggio contiene:

• Un supporto di montaggio
• Una flangia
  1 vite
  2 bulloni

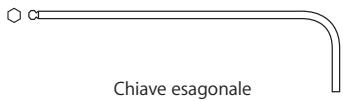

• Una chiave esagonale
• Una chiave TORX
• Una carta di accesso

Sara inoltre necessario disporre di un panno morbido e di una superficie di lavoro pianà.

Installazione dell'adattatore di montaggio VESA su iMac da 24^

Attenersi alle seguenti istruzioni per eseguire l'installazione dell'adattatore di montaggio sul retro di iMac da 24" che potraccosessere fissato a una soluzione di montaggio conformeagli standard VESA.

Per installare il supporto di montaggio:

1 Spagnere iMac, scollegare il cavo di alimentazione e altri cavi eventualmente collegati.
2 Girare iMac in modo da espore il retro, e ruotare la parte superiore in avanti fino all'arresto.

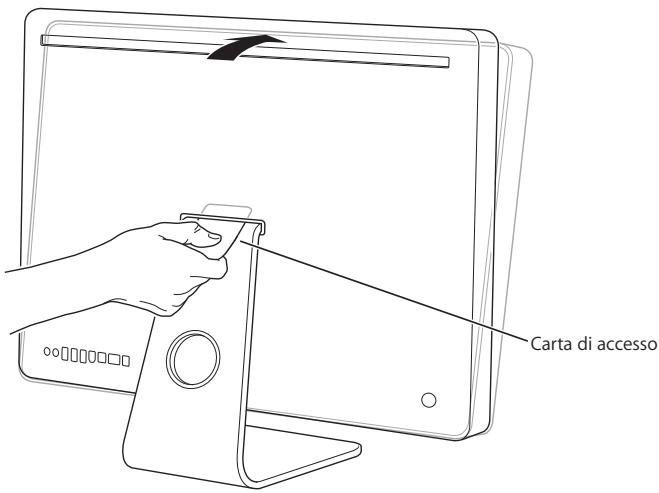

3 Sbloccare la sicura inserendo la carta di accesso nella fessura sulla parte superiore del sostegno.

La carta di accesso inclinata leggermente verso l'alto dovrebbe insertiri nella spazio per circa due centimetri della sua lunghezza. Nel caso in cui si insertisce più in profondità, è necessario provare nuovamente cercando di centrare la sicura.

Importante: per eseguire esta operatione utilizzare unicamente la carta di accesso inclusa nel kit. L'utilizzo di qualunque altri oggetti o strumento potrebbe causare lesions e potrebbe danneggiare iMac. In caso di smarrimento o danneggiamento della carta di accesso, visitare il site www.apple.com/support/imac/diy/vesa per l'acquisto di una carta sostitutiva.

4 Ruotare iMac in avanti di ulteriori 10 gradi fino a che le 8 viti in cima al sostegnoso siano visibili e il sostegno si trovi bloccato in posizione.

Importante: mantenere iMac in posizione eretta fino al blocco del sostegno in posizione.

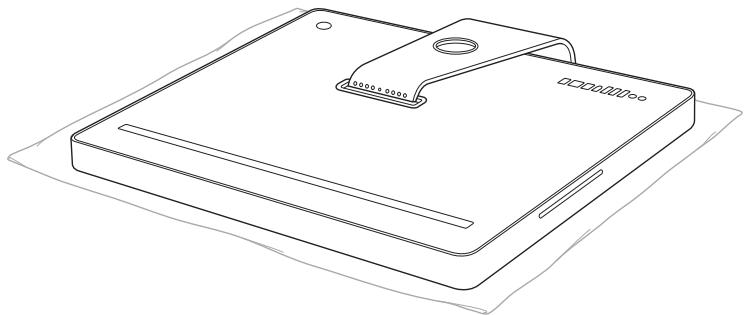

5 Posizione are un panno morbido e pulito su una superficie pianà. Appoggiare delicatamente il monitor tenendolo per i lati in modo che lo schermo sa in posizione orizzontale e il sostegno sua posizionato all'esterno della superficie di lavoro.

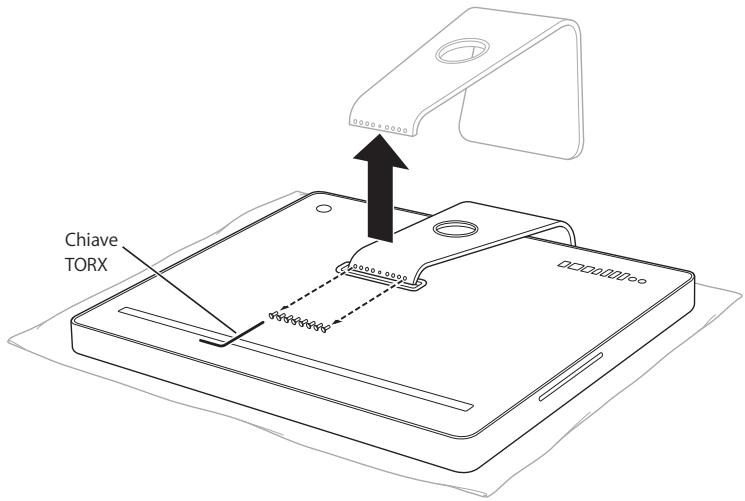

6 Utilizzato la chiave TORX rimuovere le 8 viti che fissano il sostegno alla parte posteriore dello schermo. Conservare le viti al fine di riutilizarle per fissare la flangia a iMac.

7 Rimuovere il sostegno e riporlo in un luogo sicuro in caso lo si desideri riutilizzare.

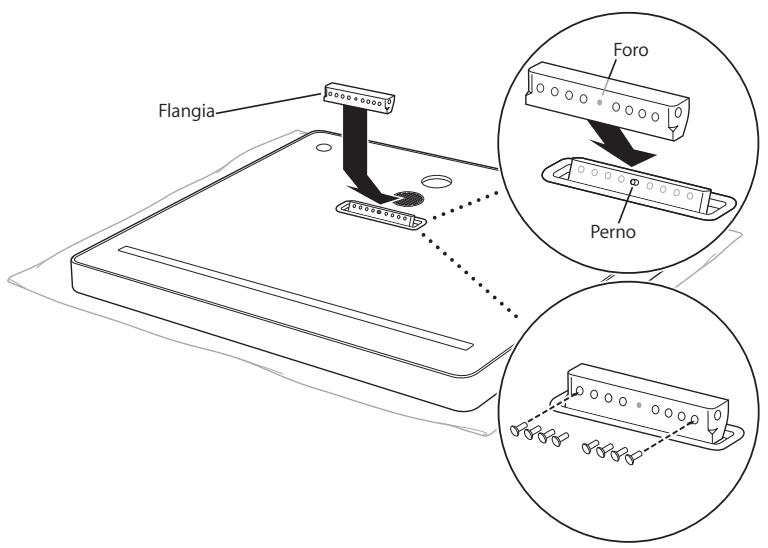

8 Allineare il foro sulla flangia con il piccolo perno collocato sul retro di iMac, quando fissare la flangia utilizzando la chiave TORX e le 8 viti estratte dal sostegno.

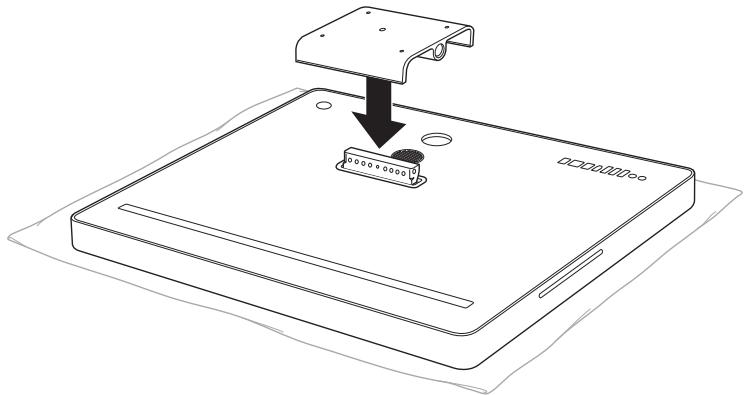

9 Posizionare il supporto di montaggio sopra la flangia.

Importante: nel fissare il supporto di montaggio,mantener la flangia bloccata in posizione.

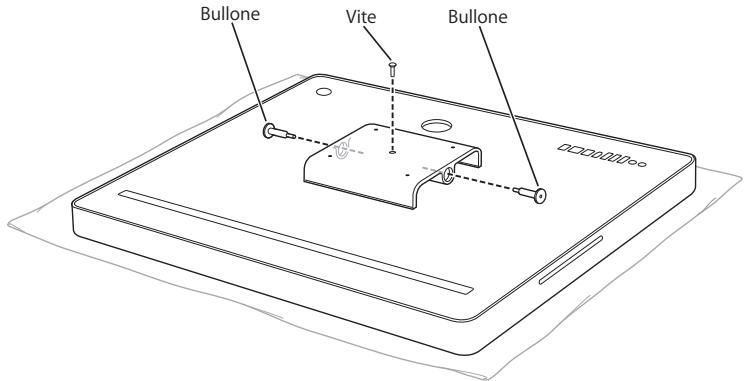

10 Utilizzato la chiave TORX avvitare la vite sulla parte superiore del supporto di montaggio, quando fissare il supporto di montaggio al retro di iMac utilizzato la chiave esagonale e i due bulloni.

11 Seguire le struzzi fornite con la soluzione di montaggio VESA per fissarlo a iMac da 24".
12 Ricollegare il cavo di alimentazione e gli altri cavi a iMac.
