Produkttyp	Induktionskochfeld
Marke	AEG-ELECTROLUX
Modell	EHI6740FOK
Netzspannung	220-240 V, 50-60 Hz
Gesamtleistung	7.4 kW
Anzahl der Kochzonen	4
Rechte hintere Zone (Ø 180 mm)	1800 W, Booster 2800 W (10 min max)
Rechte vordere Zone (Ø 145 mm)	1400 W, Booster 2500 W (4 min max)
Linke hintere Zone	2300 W, Booster 3200 W (10 min max)
Linke vordere Zone	2300 W, Booster 3200 W (10 min max)
Bedienungsart	Touch-Tasten
Oberflächenmaterial	Glaskeramik
Funktionen	Bridge, Booster, Stop+Go, Timer, Kindersicherung, Verriegelung, Automatische Abschaltung, Leistungsmanagement, OptiHeat Control, Automatischer Kochstart
Anzeige	Kochstufen 1-14, Restwärmeanzeigen, Fehlermeldungen
Pflege und Reinigung	Weiches feuchtes Tuch, neutrales Reinigungsmittel, Glaskeramik-Schaber
Sicherheit	Kindersicherung, Verriegelung, Automatische Abschaltung, Überhitzungsschutz, Restwärmeanzeige, Topferkennung
Ersatzteile	Original-Ersatzteile erhältlich über den Kundendienst
Reparatur	Reparaturen nur von qualifiziertem Fachpersonal durchführen lassen
Allgemeine Informationen	Bedienungsanleitung in mehreren Sprachen verfügbar, Website: www.electrolux.com

Häufig gestellte Fragen - EHI6740FOK AEG-ELECTROLUX

Wie aktiviere ich die Bridge-Funktion?

Um die Bridge-Funktion zu aktivieren, drücken Sie die Taste 0. Die beiden gekoppelten Kochzonen funktionieren dann als eine. Stellen Sie die Kochstufe mit den Touch-Tasten ein. Zum Deaktivieren drücken Sie erneut 0.

Wie verwende ich den Booster?

Drücken Sie die Taste P, um den Booster auf der ausgewählten Zone zu aktivieren. Das Display zeigt P an. Die Funktion ist zeitlich begrenzt (siehe technische Daten), dann kehrt die Zone automatisch zur höchsten Kochstufe zurück. Zum Deaktivieren ändern Sie die Kochstufe.

Wie stelle ich den Timer ein?

Wählen Sie die Kochzone mit der Taste ①, bis die Anzeige blinkt. Stellen Sie mit den Tasten + und - die Dauer von 00 bis 99 Minuten ein. Der Countdown startet automatisch. Für einen aufwärts zählenden Timer (CountUp) drücken Sie -, bis UP angezeigt wird.

Wie aktiviere ich die Kindersicherung?

Schalten Sie das Gerät mit ① ein, ohne eine Zone auszuwählen. Drücken Sie die Taste 1 für 4 Sekunden. Das Symbol L leuchtet auf. Schalten Sie das Gerät aus. Zum Deaktivieren wiederholen Sie den Vorgang. Für eine einzelne Sitzung drücken Sie nach dem Einschalten 4 Sekunden lang 1 und stellen dann innerhalb von 10 Sekunden eine Stufe ein.

Welche Arten von Kochgeschirr sind für Induktion geeignet?

Verwenden Sie Kochgeschirr aus Gusseisen, Stahl, emailliertem Stahl, Edelstahl oder mit Mehrschichtboden. Überprüfen Sie mit einem Magneten: Wenn er am Boden haftet, ist das Kochgeschirr geeignet. Vermeiden Sie Aluminium, Kupfer, Glas, Keramik und Porzellan.

Wie reinige ich das Glaskeramik-Kochfeld?

Reinigen Sie nach jedem Gebrauch mit einem weichen feuchten Tuch und etwas neutralem Reinigungsmittel. Für hartnäckige Verschmutzungen (geschmolzener Kunststoff, Zucker) verwenden Sie einen speziellen Glaskeramik-Schaber. Verwenden Sie niemals Scheuermittel, Scheuerschwämme oder Metallgegenstände.

Was bedeutet der Fehlercode E4?

Der Code E4 zeigt an, dass der Überhitzungsschutz aktiviert ist, weil ein Topf leer erhitzt wurde. Schalten Sie das Gerät aus, nehmen Sie den heißen Topf weg, warten Sie etwa 30 Sekunden und schalten Sie es wieder ein. Wenn die Meldung bestehen bleibt, überprüfen Sie die Eignung des Kochgeschirrs.

Wie funktioniert das Leistungsmanagement?

Das Leistungsmanagement verteilt die verfügbare Leistung zwischen zwei gekoppelten Kochzonen. Wenn der Booster auf einer Zone aktiviert wird, verringert sich die Leistung der anderen Zone automatisch. Die Anzeige der reduzierten Zone schwankt zwischen zwei Stufen.

Wie deaktiviere ich die Signaltöne?

Schalten Sie das Gerät aus. Drücken Sie ① für 3 Sekunden. Alle Anzeigen leuchten auf und erlöschen. Drücken Sie 1 für 3 Sekunden, dann +, um die Töne ein- oder auszuschalten. Das Symbol s (durchgestrichen) zeigt die Deaktivierung an.

Warum zeigt das Display F an?

Das Symbol F bedeutet, dass kein Kochgeschirr auf der Kochzone erkannt wird oder das Kochgeschirr ungeeignet ist (zu klein, ungeeignetes Material). Setzen Sie geeignetes Kochgeschirr auf, das das Kreuz auf der Kochfläche vollständig bedeckt.

BEDIENUNGSANLEITUNG EHI6740FOK AEG-ELECTROLUX

SICHERHEITSHINWEISE 40

GERATEBESCHREIBUNG 43

TÄGLICHER GEBRAUCH 45

PRAKTISCHE TIPPS UND HINWEISE 49

REINIGUNG UND PFLEGE 52

FEHLERSUCHE 53

MONTAGE 56

TECHNISCHE DATEN 57

UMWELTTIPPS 58

WIR DENKEN AN SIE

Vielen Dank, dass Sie sich für ein Electrolux Gerät entschieden haben. Sie haben ein Produkt gewählt, hinter dem eine jahrzehntelange professionelle Erfahrung und Innovation steht. Bei der Entwicklung diesen großartigen und eleganten Geräts haben wir an Sie gedacht. So haben Sie bei jedem Gebrauch die Gewissheit, dass Sie stets großartige Ergebnisse erzielen werden.

Willkommen bei Electrolux.

Besuchen Sie uns auf unserer Website, um:

Anwendungshinweise, Prospekte, Fehlerbehebungs- und Service-Informationen zu erhalten:

www.electrolux.com

Ihr erworbenes Produkt zu registrieren, um den besten Service davon zu gewährleisten:

Zubehor, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu erwerben:

www.electrolux.com/shop

KUNDENDIENST UND -BETREUUNG

Bitte verwenden Sie ausschließlich Original-Ersatzteile für ihre Produkte.

Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden

(diese Informationen finden Sie auf dem Typenschild): Modell, Produktnummer (PNC),

Seriennummer.

Warnings-/ Sicherheitschinweise.

Allgemeine Hinweise und Ratschlage

Hinweise zum Umweltschutz

Änderungen vorbehalten.

SICHERHEITSHINWEISE

Lesen Sie die mitgelieferte Anleitung sorgfällig vor der Montage und dem ersten Gebrauch des Geräts durch. Der Hersteller ist nicht damit verantwortlich, wenn eine fehlerhafte Montage oder Verwendung Verletzungen und Schäden verursacht. Bewahren Sie die Anleitung zusammen mit dem Gerät für den zukünftigen Gebrauch auf.

SICHERHEIT VON KINDERN UND SCHUTZBEDÜRFTIGEN PERSONEN

WARNING!

Erstickungs- und Verletzungsgefahr oder Gefahr einer dauerhaften Behinderung.

• Lassen Sie keine Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten, mangelnder Erfahrung oder mangelindem Wissen these Gerät benutzten. Solche Personen müssen bei Betrieb des Gerätes unter Aufsicht einer Person sein, die für ihre Sicherheit verantwortlich ist, oder bei der Bedienung des Gerätes angeleitet werden.
• Lassen Sie Kinder nicht mit dem Gerät spielten.
• Halten Sie samedliches Verpackungsmaterial von Kindern fern.
• Halten Sie Kinder und Haustiere von dem Gerät fern während es in Betrieb ist oder abkühlt. Zugängliche Teile sind heiss.
• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.

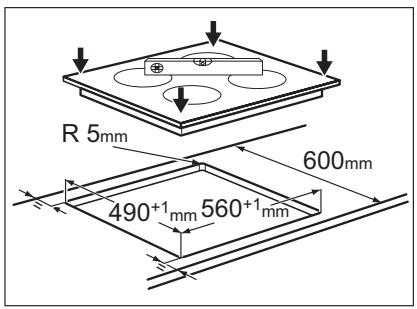

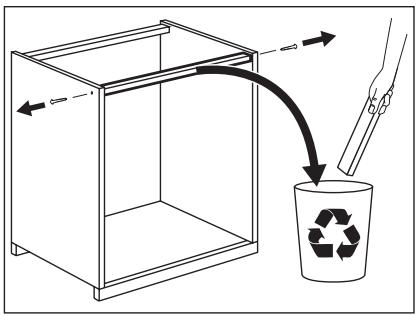

MONTAGE

WARNING!

Nur eine qualifizierte Fachkraft darf den Elektroanschluss des Geräts vornehmen.

• Entfernen Sie das Verpackungsmaterial.
• Stellen Sie ein beschädigtes Gerät nicht auf und benutzen Sie es nicht.
• Halten Sie sich an die mitgelieferte Montageanleitung.

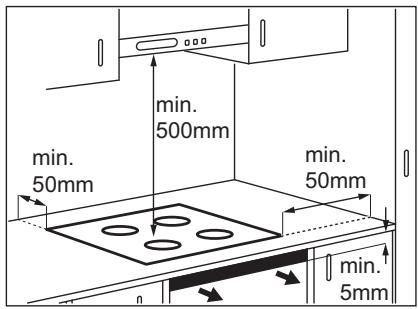

Die Mindestabstände zu anderen Geräten und Kuchenmöbeln sind einzuhalten.
- Seien Sie beim Umsetzen des Geräts vorsichtig, Denn es ist schwer. Tragen Sie stets Sicherheitshandschuhe.
- Dichten Sie die Ausschnittskanten mit einem Dichtungsmittel ab, um ein Aufquellen durch Feuchtigkeit zu verhindern.
- Schützen Sie die Geräteunterseite vor Dampf und Feuchtigkeit.
- Installieren Sie das Gerät nicht direkt neben einer Tür oder unter einem Fenster. So kann heiBes Kochgeschirr nicht herunterfallen, wenn die Tür oder das Fenster geöffnet wird.

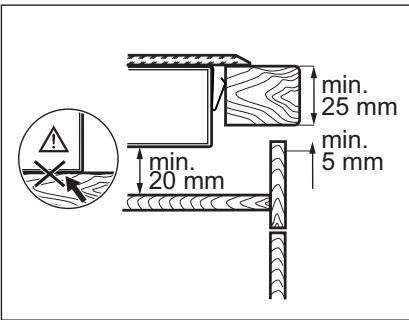

- Wird das Gerät über Schubladen eingebaut, achten Sie darauf, dass zwischen dem Geräteboden und der oberen Schublade ein ausreichender Abstand für die Luftzirkulation vorhanden ist.

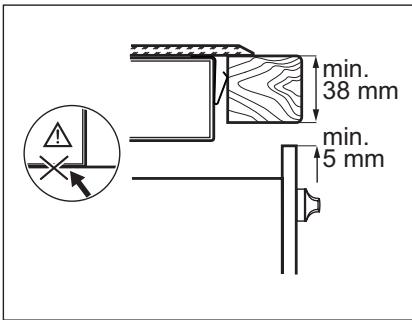

- Achten Sie daraufuf, dass zwischen der Arbeitsplatte und der Gerätefrontseite ein Abstand von 5 mm zur Belüfung frei geleistten wird. Schäden, die durch das Fehlen eines Belüftungsabstands entstellen, sind von der Garantie ausgenommen.
- Der Boden des Geräts kann hei werden. Wir empfehlen eine feuerfeste Trennplatte unter dem Gerät anzubrin-gen, damit der Boden nicht zugänglich ist.

Elektrischer Anschluss

WARNING!

Brand- und Stromschlaggefahr.

Die elektrischen Anschlusses müssen von einem qualifizierten Elektriker ausgeführten werden.
- Stellen Sie vor der Montage sicher, dass die Hauptklemme des Geräts nicht an die Spannungsvorsorgung angeschlossen ist.
- Achten Sie darauf, dass das Gerät korrekt montiert wird. Lockere und unsachgemäß Steckverbindungen können die Klemme überhitzen.
- Sorgen Sie davon, dass ein Berührungsschutz installiert wird.

• Achten Sie beim Anschluss des Geräts an die Steckdose darauf, dass die elektrische Leitungen weder das Gerät noch heiβes Kochgeschirr berühren.
• Achten Sie darauf, dass elektrische Leistungen nicht lose hangen oder sich verheddern.
• Verwenden Sie eine Zugentlastung für das Kabel.
• Benutzen Sie das richtige Netzkabel.
• Achten Sie darauf, Netzstecker und Netzkabel nicht zu beschädigen. Wenden Sie sich zum Austausch des bescheidigten Netzkabels an den Kundenstand oder einen Elektriker.
  Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen konnen. Die Trenneinrichtung muss mit einer Kontaktoffnungsbreite von mindestens 3 mm ausgeführnt sein.
• Verwenden Sie nur geeignete Trennvorrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfern't werden können), FI-Schutzschalter und Schütze.

GEBRAUCH

WARNING!

Es besteht Verletzungs-, Verbrennungs- und Stromschlaggefahr.

• Das Gerät ist für die Verwendung im Haushalt vorgesehen.
• Nehmen Sie keine technischen Änderungen am Gerät vor.
• Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein.
• Lassen Sie das Gerät bei Betrieb nicht unbeaufsichtigt.
  Bedieren Sie das Gerät nicht mit feuchten oder nassen Händen oder wenn es mit Wasser in Kontakt gekommen ist.
• Legen Sie kein Besteck und keine Topdeckel auf die Kochzonen. Sie werden heißt.
• Schalten Sie die Kochzonen nach jedem Gebrauch aus. Verlassen Sie sich nicht auf die Topferkennung.

• Benutzen Sie das Gerät nicht als Arbeits-oder Abstellfläche.

• Bei Sprüngen in der Oberfläche des Kochfelds schalten Sie die Stromversorgung aus, um einen Stromschlag zu vermeiden.

• Benutzer mit einem Schrittmacher mussen einen Mindestabstand von 30 cm zu den Induktionskochzonen einhalten, wenn das Gerät in Betrieb ist.

WARNING!

Es besteht Explosions- und Brandgefahr.

• Erhitzte Öl und Fette können brennbare Dämpfe freiisetzen. Halten Sie Flammen oder erhitzte Gegenstände beim Kochen mit Fetten und Öl von diesen fern.
  Die von sehr heiBem Öl freigesetzen Dämpfe können eine Selfbstzündung verursachen.
• Bereits verwendetes Öl kann Lebensmittelrechte enthalten und einen Brand bei niedrigeren Temperatoren als frisches Öl verursachen.
• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Höhe des Geräts.
• Löschen Sie eine Flamme nicht mit Wasser. Schalten Sie das Gerät aus und bedecken Sie die Flamme mit einem Deckel oder einer Feuerlöschdecke.

WARNING!

Das Gerät könnte beschädigt werden.

• Stellen Sie kein heiβes Kochgeschirr auf das Bedienfeld.
• Lassen Sie das Kochgeschirr nicht leerkochen.
• Lassen Sie keine Gegenstände oder Kochgeschirr auf das Gerät fallen. Die Oberfläche können beschädigt werden.
• Schalten Sie die Kochzonen nicht mit leerem oder ohne Kochgeschirr ein.
• Legen Sie keine Alufolie auf das Gerät.
  Kochgeschirr aus Gusseisen oder Aluminiumguss oder mit beschädigten Böden kann die Glaskeramikoberfläche verkratzen. Heben Sie das Kochgeschirr stets an, wenn Sie es auf dem Kochfeld umsetzen möchten.

REINIGUNG UND PFLEGE

WARNING!

Das Gerät könnte beschädigt werden.

• Reinigen Sie das Gerät regelmäßig, um eine Abnutzung des Oberflächenmaterialis zu verhindern.
• Reinigen Sie das Gerät nicht mit einem Wasser- oder Dampfstrahl.
• Reinigen Sie das Geräts mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwammchen, Lösungsmittel oder Metallgegenstände.

ENTSORGUNG

WARNING!

Verletzungs- oder Erstickungsgefahr.

• Trennen Sie das Gerät von der Stromversorgung.
• Schneiden Sie das Netzkabel ab und entsorgen Sie es.

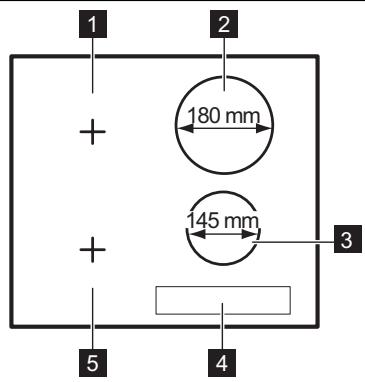

ALLGEMEINE ÜBERSICHT

1 Induktionskochzone
2 Induktionskochzone
3 Induktionskochzone
4 Bedienfeld
5 Induktionskochzone

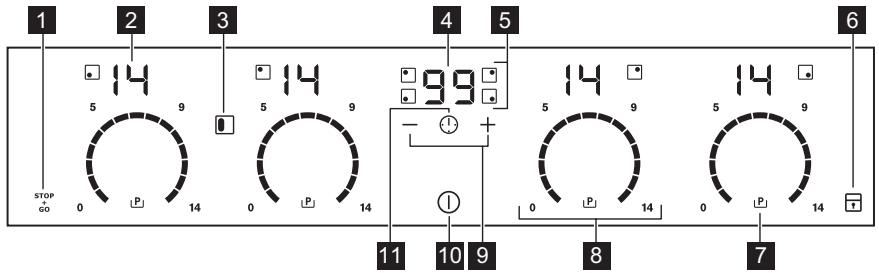

BEDIENFELDANORDNUNG

Zur Anzeige des Bedienfelds schal

ten Sie das Gerät mit ① ein.

Bedieren Sie das Gerät über die Sensorfelder. Die Anzeigen, Kontrollampen und akustischen Signale informieren Sie über die aktiven Funktionen.

	Sensorfeld	Funktion
1	STOP GO	Ein- und Ausschalten der Funktion STOP +GO.
2	Anzeige der Kochstufe	Zeigt die Kochstufe an.
3	O	Einschalten der Brückenfunktion.
4	Timer-Anzeige	Zeigt die Zeit in Minuten an.
5	Kochzonen-Anzeigen des Timers	Zeigt an, für welche Kochzone die Zeit ein-gestellt wurde.
6	T	Verriegelung/Entriegelung des Bedienfelds.
7	P	Einschalten der Power-Funktion.
8	Einstellskala	Einstellen der Kochstufe.
9	+/-	Zum Erhöhen oder Verringern der Zeit.
10	①	Ein- und Ausschalten des Geräts.
11	①	Auswählten der Kochzone.

ANZEIGERKOCHSTUFEN

Anzeige	Beschreibung
0	Die Kochzone ist ausgescheltet.
1 - 14	Die Kochzone ist eingescheltet.
ω	Die Funktion STOP ω ist eingescheltet.
R	Die Ankochautomatik ist in Betrieb.
P	Die Power-Funktion ist eingescheltet.
E + Zahl	Eine Fehlfunktion ist aufgetreten.
Ξ / ΢ / Σ	OptiHeat Control (Restwärmeanzeige, 3-stufig): Weitergar- ren/Warmhalten/Restwärme.
L	Die Sperre/Kindersicherung ist aktiviert.
F	Das Kochgeschirr ist ungeeignet oder zu Klein bzw. es be- findet sich kein Kochgeschirr auf der Kochzone.
-	Die Abschaltautomatik ist in Betrieb.

OPTIHEAT CONTROL (RESTWÄRMEANZEIGE, 3-STUFIG)

WARNING!

Es besteht Verbrennungsgefahr durch Restwärme!

OptiHeat Control zeit die Restwärnestufe an. Die Induktionskochzonen erzeugen die erforderliche Hitze zum Kochen direkt im Boden des Kochgeschirrs. Die Glaskeramik wird nur durch die Wärme des Kochgeschirrs erhitzt.

TÄGLICHER GEBRAUCH

EIN- UND AUSSCHALTEN

Berühren Sie 1 Sekunde lang, um das Gerät ein- oder auszuschalten. Das Bedienfeld wird nach Einschalten des Gerats eingeschaltet und nach Ausschalten des Gerats wieder ausgeschaltet. Bei ausgeschalteten Gerät wird nur das Sensorfeld 1 angezeigt.

ABSCHALTAUTOMATIK

Mit dieser Funktion wird das Gerät in folgenden Fällen automatisch ausgeschelt:

• Alle Kochzonen sind ausgeschaltet ( ).
• Nach dem Einsatz des Geräts wird keine Kochstufe gewählt.
• Das Bedienfeld ist mehr als 10 Sekunden mit verschütteten Lebensmitteln oder einem Gegenstand bedeckt (Topf, Tuch usw.). Ein akustisches Signal ertont eine Male und das Gerät schaltet ab. Entfernen Sie den Gegenstand oder rei-nigen Sie das Bedienfeld.
• Das Gerät wird zu heiß (z. B. durch einen leergekochen Topf). Bevor Sie das Gerät erneut verwenden können, muss die Kochzone abgekühlt sein.
• Sie verwenden ungeeignetes Kochgeschirr. Das Symbol [F] leuchtet und die Kochzone wird automatisch nach 2 Minuten ausgeschaltet.
• Eine Kochzone wurde nicht ausgeschal-tet bzw. die Kochstufe wurde nicht ge-Ändert. Nach einer gewissen Zeit leuch-tet das Symbol l auf und das Gerät wird ausgeschaltet. Siehe unten.

• Verhältnis zwischen der Kochstufe und den Zeiten der Abschaltautomatik:

• 1 - 3 - 6 Stunden

• [4] - [7] - 5 Stunden
• [8] - [9] - 4 Stunden
• [10] - [14] - 1,5 Stunden

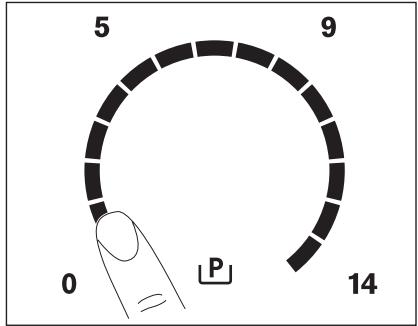

KOCHSTUFE

Berühren Sie auf der Einstellskala die gewünschte Kochstufe. Wenn erforderlich, können Sie die Kochstufe im oder entge

gen dem Uhrzeigersinn ändern. Nehmen Sie den Finger erst von der Skala, wenn die richtige Kochstufe eingestellt ist. Das Display zeigt die eingestellte Kochstufe an.

BRÜCKENFUNKTION

Die Brückenfunktion verbindet die beiden Kochzonen, sie Funktionieren dann wie eine Kochzone.

Stellen Sie zuerst die Kochstufe für eine der Kochzonen ein.

Berühren Sie zur Aktivierung der Brückenfunktion. Zum Einstellen oder Ändern der Kochstufe berühren Sie eine der Einstellskalen.

Berühren Sie zur Deaktivierung der Brückenfunktion. Die Kochzonen arbeiten wieder unabhängig voneinander.

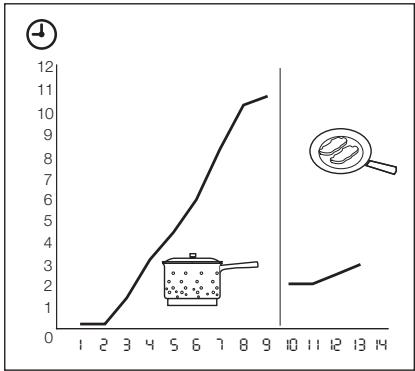

ANKOCHAUTOMATIK

Bei Verwendung der Ankochautomatik lassst sich die erforderliche Kochstufeneinstellung in kürzer Zeit erzielen. Bei Verwendung dieser Funktion wird eine gewisse Zeit lang die höchste Kochstufe (siehe Diagramm) eingestellt und anschließend auf die erforderliche Stufe zurückgeschaltet. So schalten Sie die Ankochautomatik für eine Kochzone ein:

1. Berühren Sie ( P ertscheint auf dem Display).
2. Berühren Sie dann gleich danach die gewünschte Kochstufe. Nach 5 Sekunden leuchtet auf dem Display. Ändern Sie die Kochstufe, um die Funktion abzuschalten.

POWER-FUNCTION

Die Power-Funktion stellt den Induktionskochzonen zusätzliche Leistung zur Verfugung. Die Power-Funktion kann für einen begrenzten Zeitraum eingeschaltet werden (siehe Abschnitt „Technische Daten"). Danach schaltet die Induktionskochzone automatisch auf die höchste Kochstufe um. Berühren Sie zum Einsatzalen P. P leuchtet auf. Zum Abschaltenändern Sie die Kochstufe.

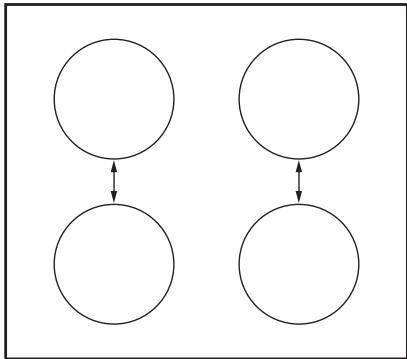

POWER-MANAGEMENT

Das Power-Management verteilt die verfügbare Leistung zwischen zwei Kochzonen, die ein Paar bilden (siehe Abbildung). Mit der Power-Funktion wird die Leistung für eine Kochzone des Paares auf das Maximum erhöht. Die Leistung der zweiten Kochzone wird automatisch verringert. Die Anzeige der reduzierten Kochzone wechselt zwischen den beiden Kochstufen.

UHR

Kurzzeitmesser

Mit dem Kurzzeitmesser stellen Sie ein, wie lange eine Kochzone für einen einzelnen Kochvorgang eingeschaltet bleiben soll.

Wahlen Sie erst die Kochzone aus und stellen Sie dann den Kurzzeitmesserein.

Sie konnen die Kochstufe einstellen, bevor Sie den Kurzzeitmesser einstellen oder umgekehrt.

• Auswahlen der Kochzone: Berühren Sie so oft, bis die Anzeige der gewünschten Kochzone aufleuchtet.
• Einsatz den Kurzzeitmessers: Berühren Sie + des Timers, um die Zeit einzustellen (00 - 99 Minuten). Wenn die Anzeige der Kochzone langsamer blinkt, wird die Zeit heruntergebnlt.
• So wird die Restzeit angezeigt: Wahlen Sie die Kochzone mit aus. Die Anzeige der Kochzone blinkt schneller. Das Display zeigt die Restzeit an.
• Ändern des Kurzzeitmessers: Wahlen Sie die Kochzone mit ① aus. Berühren Sie + oder - .
• So schalten Sie den Kurzzeitmesser aus: Wahlen Sie die Kochzone mit aus. Berühren Sie — . Die Restzeit wird auf 00 herunter gezahlt. Die Anzeige der Kochzone erlischt.

Nach Ablauf der eingestellen Zeit ertont ein Signalton und 00 blinkt. Die Kochzone wird ausgeschaltet.

Ausschalten des Signaltons: Berühren Sie ①

CountUp Timer (Garzeitmesser)

Benutzen Sie die Funktion CountUp Timer, um festzustellen, wie lange die Kochzone bereits in Betrieb ist.

Auswahlen der Kochzone (wenn mehr als 1 Kochzone in Betrieb ist): Berühren Sie ① so oft, bis die Anzeige der gewünschten Kochzone aufleuchtet.
- So schalten Sie den CountUp Timer ein: Berühren Sie — des Timers. UP

leuchtet auf. Wenn die Anzeige der Kochzone langsamer blinkt, wird die Zeit hochgezählt. Das Display schaltet um zwischen UP und der hochgezahlen Zeit (Minuten).

• So können Sie feststellen, wie lange die Kochzone bereits in Betrieb ist: Wahlen Sie die Kochzone mit aus. Die Anzeige der Kochzone blinkt schneler. Das Display zeigt die Einschaltdauer der Kochzone an.
• So schalten Sie den CountUp Timer aus: Wahlen Sie die Kochzone mit ① aus und berühren Sie + oder -, um den Garzeitmesser auszuschalten. Die Anzeige der Kochzone erlischt.

Kurzzeitwecker

Wenn die Kochzonen nicht in Betrieb sind, können Sie den Timer als Kurzzeitwecker verwenden. Berühren Sie ① . Berühren Sie + oder - des Timers, um die Zeit einzu-stellen. Wenn die eingestellte Zeit abgelaufen ist, ertont ein Signal und 00 blinkt.

• Ausschalten des Signaltons: Berühren Sie ①

STOP+GO

Mit der Funktion 60^STOP werden alle eingeschalteten Kochzonen auf die niedrigste Kochstufe (U) geschalte. Ist 60^STOP aktiviert,lässt sich die Kochstufe nichtändern. Die Funktion _60^STOP unterbricht nicht die Timer-Funktion.

• Berühren Sie zur Aktivierung dieser Funktion STOP. Das Symbol leuchtet.
• Berühren Sie zur Deaktivierung dieser Funktion ^STOP . Die zuvor ausgewählte Kochstufe wird eingestellt.

TASTENSPERRE

Wenn die Kochzonen in Betrieb sind, konnen Sie während das Bedienfeld verriegeln, jederoch nicht das Sensorfeld ① . So wirdverhindert,dass die Kochstufe versehentlich geändert wird.
Stellen Sie erst die Kochstufe ein.

Berühren Sie zur Aktivierung der Funktion. Das Symbol wird 4 Sekunden lang angezeigt.

Die Uhr lauft weiter.

Berühren Sie zur Deaktivierung der Funktion. Die zuvor ausgewählte Kochstufe wird eingestellt.
These Funktion wird deaktiviert, sobald das Gerät ausgeschaltet wird.

KINDERSICHERUNG

These Funktion verhinder eine versehentliche Bedienung des Geräts.

Aktivieren der Kindersicherung:

• Schalten Sie das Gerät mit ① ein. Stellen Sie keine Kochstufe ein.
• Berühren Sie 4 Sekunden lang. Das Symbol leuchtet.
• Schalten Sie das Gerät mit ① aus.

Deaktivieren der Kindersicherung

• Schalten Sie das Gerät mit ① ein. Stellen Sie keine Kochstufe ein. Berühren Sie 4 Sekunden lang. Das Symbol ⑧ leuchtet.
• Schalten Sie das Gerät mit ① aus.

Deaktivieren der Kindersicherung für einen einzelnen Kochvorgang

• Schalten Sie das Gerät mit ① ein. Das Symbol [L] leuchtet.
• Berühren Sie 4 Sekunden lang. Stellen Sie die Kochstufe innerhalb von 10 Sekunden ein. Das Gerät kann jetzt benutzt werden.
  Nachdem das Gerät mit ① ausgeschal-tet wurde, ist die Kindersicherung wieder aktiv.

OFFSOUND CONTROL (AKTIVIERUNG UND DEAKTIVIERUNG DES SIGNALTONS)

Deaktivieren des Signaltons

Schalten Sie das Gerät aus.

Berühren Sie ① 3 Sekunden lang. Die Anzeigen leuchten auf und erlösen. Berühren Sie ② 3 Sekunden lang. ③ leuchtet und der Signalton ist aktiviert. Berühren Sie

+，leuchtet auf, der Signaton ist deaktiviert.

Haben Sie den Signalton deaktiviert, ertont er nur in folgenden Fällen:

• Be der Berührung von ①
• Bei Ablauf des Kurzzeitweckers
• Bei Ablauf des Kurzzeitmessers
• Wenn das Bedienfeld bedeckt ist.

Aktivieren des Signaltons

Schalten Sie das Gerät aus.

Berühren Sie 3 Sekunden lang. Die Anzeigen leuchten auf und erlösen. Berühren Sie 3 Sekunden lang. leuchtet, da der Signalton deaktiviert ist. Berühren Sie +, leuchtet. Der Signalton ist aktiviert.

PRAKTISCHE TIPPS UND HINWEISE

INDUKTIONSKOCHZONEN

Das Kochgeschirr wird bei Induktionskochzonen durch ein starkes Magnetfeld sehr schnell erhitzt.

KOCHGESCHIRR FÜR INDUKTIONSKOCHZONEN

Benutzen Sie für die Induktions-kochzonen nur geeignetes Kochgeschirr.

Kochgeschirrmaterial

• Geeignet: Gusseisen, Stahl, emailierter Stahl, Edelstahl, ein mehrlagiger Topfboden (wenn vom Hersteller als geeignet markiert).
• Nicht geeignet: Aluminium, Kupfer, Messing, Glas, Keramik, Porzellan.

Kochgeschirr eignet sich für Induktionskochfelder, wenn...

... Eine geringe Wassermenge kocht sehr Schnell auf einer Kochzone, die auf die hochste Stufe geschalteit ist.
... Ein Magnet vom Geschirrboden angezogen wird.

Der Boden des Kochgeschirrs

muss so dick und so flach wie möglich sein.

Abmessungen des Kochgeschirrs: Induktionskochzonen passen sich bis zu einem gewissen Grad automatisch an die Grübe des Kochgeschirrbodens an.

GEBRAUCH DER KOCHZONEN

ACHTUNG

Stellen Sie das Kochgeschirr auf das Kreuz des gewünschten Kochfelds. Das Kreuz muss vollständig bedeckt sein. Der magnetische Bereich am Boden des Kochgeschirrs muss einen Durchmesser von mindestens 125mm haben. Induktions-Kochzonen passen sich bis zu einem gewissen Grad automatisch an die GroBe des Kochgeschirrbodens an. Mit einem groBen Kochgeschirr konnen Sie auf zwei Kochzonen gleichzeitig kochen.

BETRIEBSGERÄUSCHE

Es gibt verschiedene Betriebsgeräusa.

• Prasseln: Das Kochgeschirr besteht aus unterschiedlichen Materialien (Sandwichkonstruktion).
• Pfeifen: Sie haben eine oder mehrere Kochzonen auf eine hohe Stufe geschalte und das Kochgeschirr besteht aus unterscheidlichen Materialien (Sandwichkonstruktion).
  Summen: Sie haben Kochzonen auf eine hohe Stufe geschalte.
• Klicken: Bei elektronischen Schaltvorgängen.
  Zischen, Surren: Das Geblase lauft. Die beschriebenen Gerausche sind normal und weisen nicht auf einen Defekt hin.

ENERGIESPAREN

So spare Sie Energie

• Decken Sie Kochgeschirr, wenn möglich, mit einem Deckel ab.
• Setzen Sie das Kochgeschirr vor dem Einsatz der Kochzone auf.
• Nutzen Sie die Restwärme, um die Speisen warm zu halten oder zu schmelzen.

Kochzoneneffizienz

Die Kochzoneneffizienz hängt vom Durchmesser des Kochgeschirrs ab. An Kochgeschirr mit einem kleineren Durchmesser als der Mindestdurchmesser gelangt nur ein Teil der von der Kochzone erzeugten Hitze. Die Mindestdurchmesser sind im Abschnitt „Technische Daten" aufgeführnt.

ÖKO TIMER (ÖKO-TIMER)

Um Energie zu sparen, schaltet sich die Kochzonenheziehung vordem Signal des Kurzzeitmessers ab. Die Abschaltzeit hangt von der eingestellten Kochstufe und der Gardauer ab.

ANWENDUNGSBEISPIELE ZUM KOCHEN

Das Verhältnis zwischen der Kochstufe und dem Energieverbrauch der Kochzone ist nicht linear.

Bei einer hohenen Kochstufe steigt der Energieverbrauch der Kochzone nicht proportional an.

Das bedeutet, dass die Kochzone, die auf eine mittlere Kochstufe eingestellt ist, weniger als die Häfte ihrer maximalen Leistung verbraucht.

Bei den Angaben in der folgenden Tabelle handelt es sich um Richtwerte.

Ko chs tu- fe	Verwendung:	Zeit	Tipps	Nennleis- tungsauf- nahme
1	Zum Warmhalten von Speisen	Nach Bedarf	Benutzen Sie einen Deckel	3 %
1 - 3	Sauce Hollandaise, schmelzen: Butter, Schokolade, Gelatine	5 - 25 Min.	Ab und zu umrühren	3 - 8 %
1 - 3	Stocken: Luftiges Ome-lett, gebackene Eier	10 - 40 Min.	Mit Deckel garen	3 - 8 %
3 - 5	Köcheln von Reis und Milchgerichten, Erhitzen von Fertiggerchten	25 - 50 Min.	Mindestens doppelte Menge Flüssigkeit zum Reis geben, Milchgerichte zwi-schendurch umrühren	8 - 13 %
5 - 7	Dünsten von Gemüse, Fisch, Fleisch	20 - 45 Min.	Eine Esslöfel Flüss- sigkeit hinzugeben	13 - 18 %
7 - 9	Dampfgaren von Kartof- feln	20 - 60 Min.	Max. ¼ l Wasser für 750 g Kartoffeln ver-wenden	18 - 25 %
7 - 9	Kochen großener Spei-semengen, Eintopfge- richte und Suppen	60 - 150 Min.	Bis zu 3 l Flüssigkeit plus Zutaten	18 - 25 %
9 - 12	Bei geringer Hitze an-braten: Schnitzel, Cor-don bleu, Koteletts, Fri-kadellen, Bratlwürste, Leber, Mehlschwitze, Eier, Pfannkuchen, Do-nuts	Nach Bedarf	Nach der Häufe der Zeit wenden	25 - 45 %
12 - 13	Bei starker Hitze anbra- ten: Rösti, Lendenstücke, Steaks	5 - 15 Min.	Nach der Häufe der Zeit wenden	45 - 64 %
14	Aufkochen von Wasser, Nudeln kochen, Anbraten von Fleisch (Gulasch, Schmorbraten), Frittieren von Pommes frites	100 %
P	Aufkochen großer Mengen Wasser. Die Power-Management-Funktion ist eingeschaltet.

Informationen zu Acrylamiden

Wichtig! Nach neuesten

wissenschaftlichen Erkenntnissen kann die

Braunung von Lebensmitteln, speziell bei

stärkehaltigen Produkten, eine

gesundheitlicheGefährung durch

Acrylamid verursachen. Daher empfehlen

wir, bei möglichst niedrigen Temperaturen

zu garen und die Speisen nicht zu stark zu braunen.

REINIGUNG UND PFLEGGE

Reinigen Sie das Gerät nach jedem Gebrauch.

Achten Sie immer daraufuf, dass der Boden des Kochgeschirrs sauber ist.

Kratzer oder dunkle Flecken in der Glaskeramik beeinträchtigen die Funktionsfähigkeit des Gerats nicht.

So entfern Sie Verschmutzungen:

1. • Sofort entfern: geschmolzener Kunststoff, Plastikfolie sowie zuckerhaltige Lebensmittel. Anderfalls konnen die Verschmutzungen das Gerät beschädigden. Verwenden Sie einen speziellen Reinigungsschaber für Glas. Den Reinigungsschaber schrag zur Glasfläche ansetzen und über die Oberfläche bewegen.
2. Zu entfern, wenn das Gerät ausreichend abgekühlt ist: Kalkund Wasserablagerungen, Fettflcken, glänzende metallische Verfürbungen. Verwenden Sie hierfür einen speziellen Reiniger für Glaskeramik oder Edelstahl.
3. Reinigen Sie das Gerät mit einem feuchten Tuch und etwas Spülmittel.
4. Am Ende das Gerät mit einem trockenen Tuch abreiben.

FEHLERSUCHE

Problem	Mögliche	Abhilfe
Das Gerät kann nicht ein-geschaltet oder bedient werden.		Schalten Sie das Gerät er-neut ein und stellen Sie in-nerhalb von 10 Sekunden die Kochstufe ein.
	Zwei oder mehr Sensorfel-der wurden gleichzeitig berührt.	Berühren Sie nur ein Sensorfeld.
	Die Funktion Stop+Go ist eingeschaltet.	Siehe Abschnitt „Ge-brauchsanleitung".
	Wasser- oder Fettspritzer befinden sich auf dem Be-dienfeld.	Wischen Sie das Bedien-feld ab.
Ein akustisches Signal er-nton und das Gerät schal-tet ab.	Mindestens ein Sensorfeld wurde bedeckt.	Entfernen Sie den Gegen-stand von den Sensorfeldern.
Wenn das Gerät ausge-schaltet wird, ertont ein akustisches Signal.
Das Gerät wird ausge-schaltet.	Sie haben etwas auf das Sensorfeld ➀ gestellt.	Entfernen Sie den Gegen-stand vom Sensorfeld.
Die Restwärmeanzeige faktioniert nicht.	Die Kochzone ist nicht heißt, da sie nur kurze Zeit in Betrieb war.	War die Kochzone large genug eingeschaltet, um heißt zu sein, wenden Sie sichitte an den Kunden-dienst.
Die Ankochautomatik star-tet nicht.	Die Kochzone ist heißt.	Lassen Sie die Kochzone abkühlen.
	Die höchste Kochstufe ist eingestellt.	Die höchste Kochstufe hat die gleiche Leistung wie die Ankochautomatik.
Die Kochstufe schaltet zwischen zwei Kochstufen um.	Die Power-Management-Funktion ist eingeschaltet.	Siehe „Power-Manag-ment".
Die Sensorfelder werden heiß.	Das Kochgeschirr ist zu groß, oder Sie haben es zu nahe an die Bediene-mente gestellt.	Stellen Sie großeSach-geschirr nötigenfalls auf die hinteren Kochzonen.
Es ertont kein Signalton, wenn Sie die Sensorfelder des Bedienfelds berühren.	Der Signalton ist ausge-schaltet.	Schalten Sie den Signal-ton ein (siehe „Einschalten des Signaltons").
- leuchtet auf.	Die Abschaltautomatik hat ausgelöst.	Schalten Sie das Gerät aus und wieder ein.
L leuchtet auf.	Die Kindersicherung oder die Tastenverriegelung ist eingeschaltet.	Siehe Abschnitt „Ge-brauchsanleitung“.
F leuchtet auf.	Es befindet sich kein Kochgeschirr auf der Kochzone.	Stellen Sie Kochgeschirr auf die Kochzone.
	Sie verwenden ungeeignete Boschches Kochgeschirr.	Verwenden Sie geeignetes Kochgeschirr.
	Der Durchmesser des Kochgeschirrbodens ist für die Kochzone zu Klein.	Verwenden Sie Kochgeschirr mit den richtigen Abmessungen.
	Das Kochgeschirr bedeckt das Kreuz nicht.	Das Kreuz muss vollständig bedeckt sein.
E und eine Zahl werden angezeigt.	Im Gerät ist ein Fehler auf-getreten.	Trennen Sie das Geräte eine Zeit lang vom Strom-netz. Schalten Sie die Sicherung im Sicherungs-kasten der Hausinstallati-on aus. Schalten Sie die Sicherung wieder ein. Wenn E erneut aufleuch-tet, benachrichtigen Sie den Kundendienst.
E3 leuchtet auf.	Unsachgemäßer Stroman-schluss. Netzspannung außerhalb des zulässigen Bereichs.	Wenden Sie sich an eine Elektrofachkraft zur Über-prüfung der Installation.
E4 leuchtet auf.	Im Gerät ist ein Fehler auf-getreten, da ein Kochge-schirr leer gekocht ist. Der Überhitzungsschutz der Kochzonen und die Ab-schaltautomatik sind ein-geschaltet.	Schalten Sie das Gerät aus. Das heiße Kochge-schirr entfernen. Schalten Sie die Kochzone nach et- wa 30 Sekunden wieder ein. Lag das Problem am Kochgeschirr, erlischt die Fehlermeldung auf dem Display, aber die Restwä-r-meanzeige kann weiterhin leuchten. Lassen Sie das Kochgeschirr abkühlen und überprüfen Sie an-hand der Angaben im Ab-schnitt „Kochgeschirr für Induktionskochzonen“, ob es für das Gerät geeignet ist.
E7 leuchtet auf.	Der Kühlventilator ist blo-ckiert.	Prüfen Sie, ob ein Gegen-stand den Kühlventilatorblockiert. Wenn E7 er-neut aufleucht, benach-richtigen Sie den Kunden-dienst.
E8 leuchtet auf.	Unsachgemäßer Stroman-schluss. Das Gerät ist nur an eine Phase ange-schlossen.	Das Gerät muss entspre-chend dem Anschlussplanangeschlossen werden.

Wenn Sie das Problem mit der oben angegebenen Abhilfemaßnahme nicht beheben konnen, wenden Sie sichitte an ihren Fachhandlor oder den Kundendienst. Geben Sie darauf die Daten auf dem Typenschild, den dreistelligen Buchstaben-Code fur die Glaskeramik (befindet sich in der Ecke der Glasfläche) und die angezeigte Fehlermeldung an.

Vergewissern Sie sich, dass Sie das Gerät korrekt bedient haben. Wenn Sie das Gerät falsch bedient haben, fällt auch während der Garantiezeit für den Beschuch eines Kundendiensttechnikers oder Handlers eine Gebühr an. Die Anweisungen zum Kundendienst und die Garantiebedingungen finding Sie im Garantieheit.

MONTAGE

WARNING!

Siehe Kapitel „Sicherheitshinweise".

Vor der Montage

Notieren Sie vor der Montage des Geräts alle Daten, die Sie unter auf dem Typenschild finden. Das Typenschild befindet sich unter am Gerätegehause.

Modell
- Produktnummer (PNC)
- Seriennummer

EINBAUGERÄTE

• Einbaugeräte)dürfen nur nach dem Einbau in bzw. unter normgerechte, pas

MONTAGE

sende Einbauschränke und Arbeitsplatten betriebenen werden.

ANSCHLUSSKABEL

• Das Gerät wird mit dem Anschlusskabel gefleert.
• Ein beschädigtes Netzkabel muss durch ein entsprechendes Spezialkabel (Typ H05BB-F Tmax 90 °C oder höher) ersetzt werden. Wenden Sie sich an den Kundendienst.

i

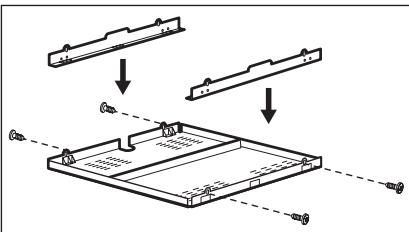

Falls Sie einen Schutzboden verwenden (zusätzliches Zubehör)1), ist die Einhaltung des vorderen Belüftungsabstands von 5 mm unter dem Gerät nicht nitig. Wenn Sie das Gerät über einem Backofen einsetzen, können Sie den Schutzboden nicht verwenden.

1) Der Schutzboden ist möglicherweise in einigen Ländern nicht erhältlich. Wenden Sie sich an ihren Handlcer vor Ort.

TECHNISCHE DATEN

Modell EHI6740FOK Prod.Nr.94959604800

Typ 58 GAD DC AU 220-240 V 50-60 Hz

Kochzone	Nennleistung (höchste Kochstufe) [W]	Power-Funk- tion einge-schaltet [W]	Max. Ein-schaltdauer der Power-Funktion [Min.]	Min. Kochge-schirrdurch-messer [mm]
Hinten rechts -180 mm	1800 W	2800 W	10	145
Vorne rechts -145 mm	1400 W	2500 W	4	125
Hinten links	2300 W	3200 W	10	125
Vorne links	2300 W	3200 W	10	125

Die Leistung der Kochzonen kann gingfu-gig von den Daten in der Tabelle abwei

chen. Sie ändert sich je nach Material und Abmessungen des Kochgeschirrs.

UMWELTTIPPS

Recycleln Sie Materialien mit dem Symbol Entsorgen Sie die Verpackung in den entsprachenden Recyclingbehältern. Recycleln Sie zum Umwelt- und Gesundheitsschutz elektrische und

elektronische Geräte. Entsorgen Sie Geräte mit diesen Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

INDICE

INFORMAZIONI PER LA SICUREZZA 60
