BEDIENUNGSANLEITUNG EHI6740F9K AEG-ELECTROLUX

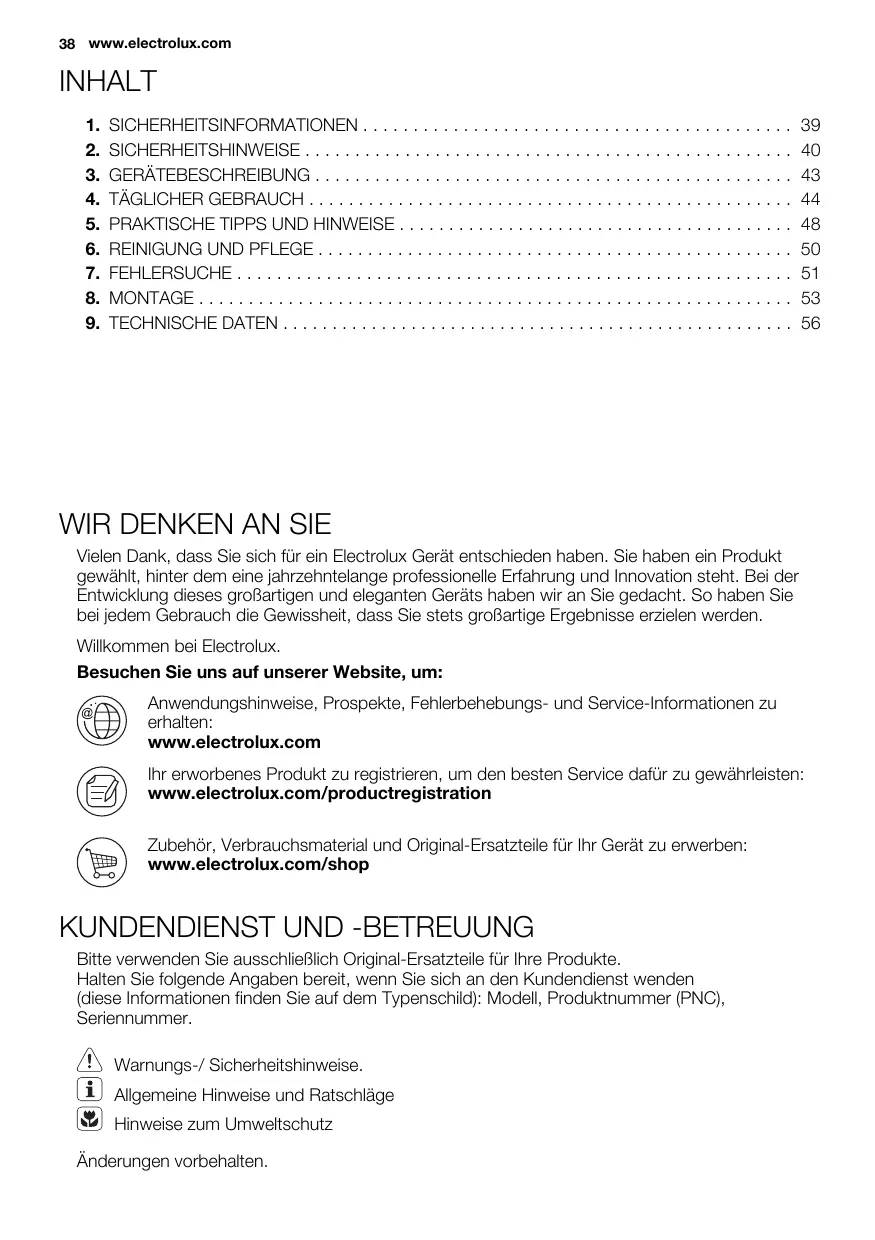

1. SICHERHEITSINFORMATIONEN 39
2. SICHERHEITSHINWEISE 40
3. GERATEBESCHREIBUNG 43
4. TÄGLICHER GEBRAUCH 44
5. PRACTISCHE TIPPS UND HINWEISE 48
6. REINIGUNG UND PFLEGE 50
7. FEHLERSUCHE 51
   8.MONTAGE 53
8. TECHNISCHE DATEN 56

WIR DENKEN AN SIE

Vielen Dank, dass Sie sich für ein Electrolux Gerät entschieden haben. Sie haben ein Produkt gewählt, hinter dem eine jahrzehntelange professionelle Erfahrung und Innovation stehen. Bei der Entwicklung这点es großartigen und eleganten Geräts haben wir an Sie gedacht. So haben Sie bei jedem Gebrauch die Gewissheit, dass Sie stets großartige Ergebnisse erzielen werden.

Willkommen bei Electrolux.

Besuchen Sie uns auf unserer Website, um:

Anwendungshinweise, Prospekte, Fehlerbehebungs- und Service-Informationen zu erhalten: www.electrolux.com

Ihr erworbenes Produkt zu registrieren, um den besten Service davon zu gewährleisten: www.electrolux.com/productregistration

Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu erwerben: www.electrolux.com/shop

KUNDENDIENST UND -BETREUUNG

Bitte verwenden Sie ausschließlich Original-Ersatzteile für ihre Produkte. Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden (diese Informationen finden Sie auf dem Typenschild): Modell, Produktnummer (PNC), Seriennummer.

Warnings-/ Sicherheitschinweise.

Allgemeine Hinweise und Ratschlage

Hinweise zum Umweltschutz

Änderungen vorbehalten.

1. SICHERHEITSINFORMATIONEN

Lesen Sie vor der Montage und Verwendung des Geräts sorgfältig die mitgelieferte Anleitung. Der Hersteller haftet nicht für Verletzungen oder Schäden, die durch eine fehlerhafte Montage entstehen. Bewahren Sie die Anleitung zum Nachschlagen auf.

1.1 Sicherheit von Kindern und schutzbedürftigen Personen

WARNING!

Es besteht Erstickungsgefahr, das Risiko von Verletzungen oder permanenten Behinderungen.

• Dieses Gerät kann dann von Kindern ab 8 Jahren, von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten sowie von Personen ohne bisherige Erfahrung im Umgang mit solchen Geräten bedient werden, wenn sie damit von einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt werden.
• Kinder dürfen nicht mit dem Gerät speiten.
• Halten Sie das Verpackungsmaterial von Kindern fern.
• Halten Sie Kinder und Haustiere vom Gerät fern, wenn in Betrieb oder in der Abkühlphase ist. Berührbare Teile sind heiss.
• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.
• Reinigung und Wartung des Geräts darf nicht von Kindern ohne Aufsicht erfolgen.

1.2 Allgemeine Sicherheit

• Das Gerät und die zugänglichen Geräteile werden während des Betriebs besteht. Berühren Sie nicht die Heizelemente.

• Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein.

• Kochen mit Fett oder Öl auf einem unbeaufsichtigten Kochfeld ist gefährlich und kann zu einem Brand führen.

• Versuchen Sie nicht einen Brand mit Wasser zulöschen, sondern schalten Sie das Gerät aus und bedecken Sie die Flamme mit einem Deckel oder einer Feu-erlöschdecke.
• Legen Sie keine Gegenstände auf dem Kochfeld ab.
• Benutzen Sie zum Reinigen des Gerätes keinen Dampfreiniger.
• Legen Sie keine Metallgegenstände wie Messer, Gabeln, Löffel oder Topfdeckel auf die Oberfläche des Kochfelds, da diese heißt werden können.
• Schalten Sie das Gerät sofort ab, wenn Sie Risse auf der Glaskeramikfläche feststellen. Stromschlaggefahren!
• Schalten Sie die Kochzone nach dem Gebrauch ab und verlassen Sie sich nicht auf die Topferkennung.

2. SICHERHEITSHINWEISE

2.1 Montage

WARNING!

Nur eine qualifizierte Fachkraft darf den Elektroanschluss des Geräts vornehmen.

• Entfernen Sie das Verpackungsmaterial.
• Stellen Sie ein beschiediges Gerät nicht auf und benutzen Sie es nicht.
• Halten Sie sich an die mitgelieferte Montageanleitung.

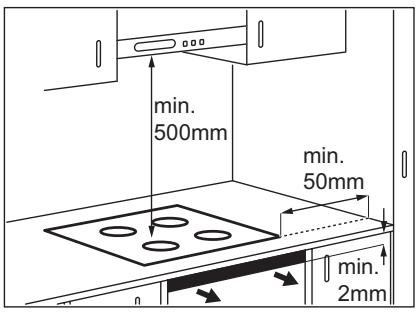

  Die Mindestabstände zu anderen Geräten und Kuchenmöbeln sind einzuhalten.
• Seien Sie beim Umsetzen des Geräts vorsichtig, Denn es ist schwer. Tragen Sie stets Sicherheitshandchuhe.
• Dachten Sie die Ausschnittskanten mit einem Dichtungsmittel ab, um ein Aufquellen durch Feuchtigkeit zu verhindern.

Schützen Sie die Geräteunterseite vor Dampf und Feuchtigkeit.
- Installieren Sie das Gerät nicht direkt darüber einner Tur oder unter einem Fenster. So kann heiBes Kochgeschirr nicht herunterfallen, wenn die Tur oder das Fenster geöffnet wird.

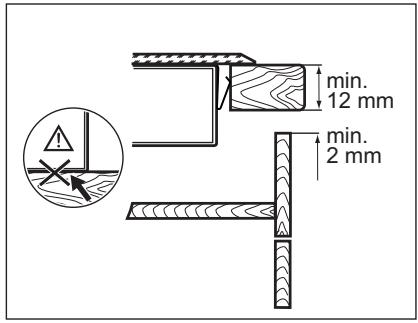

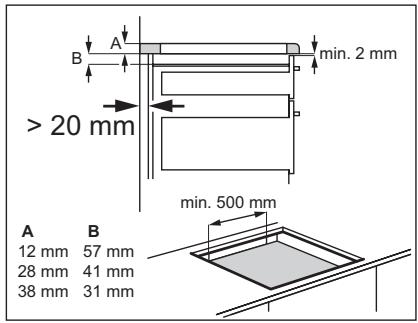

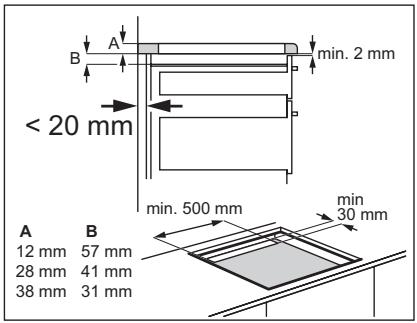

- Wird das Gerät über Schubladen eingebaut, achten Sie darauf, dass zwischen dem Geräteboden und der oberen Schublade ein ausreichender Abstand für die Luftfirkungylation vorhanden ist.

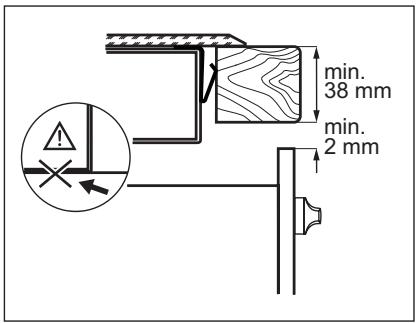

- Achten Sie darauf, dass zwischen der Arbeitsplatte und der Gerätefrontseite ein Abstand von 2 mm zur Belüfung frei gelassen wird. Schäden, die durch das Fehlen eines Belüftungsabstands entstehen, sind von der Garantie ausgenommen.
- Der Boden des Geräts kann heißen werden. Wir empfehlen eine feuerfeste Trennplatte unter dem Gerät anzubrin

gen, damit der Boden nicht zugänglich ist.

Elektrischer Anschluss

WARNING!

Brand- und Stromschlaggefahr.

Die elektrischen Anschlusses mussen von einem qualifizierten Elektriker ausgeführrt werden.
- Das Gerät muss geerdet sein.
- Vor der Durchführung jeglicher Arbeiten muss das Gerät von der elektrischen Stromversorgung getrennt werden.
- Stellen Sie sicher, dass Sie das richtige Kabel für den elektrischen Netzanschluss verwenden.
- Achten Sie darauf, dass das Netzkabel nicht lose hangt oder sich verheddert.
- Stellen Sie beim elektrischen Anschluss des Gerätes sicher, dass das Netzkabel oder ggf. der Netzstecker nicht mit dem heiben Gerät oder heiBem Kochgeschirr in Berührung kommt.
- Achten Sie darauf, dass das Gerät ordnungsgemäß montiert wird. Wenn frei-liegende oder ungeeignete Netzkabel oder Netzstecker verwendet werden, kann der Anschluss überhitzen.
- Sorgen Sie davon, dass ein Berührungsschutz installiert wird.
- Kabel zugentlasten.
- Achten Sie darauf, Netzstecker und Netzkabel nicht zu beschädigen. Wenden Sie sich zum Austausch des beschädigten Netzkabels an den Kundenstand oder einen Elektriker.
Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen konnen. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführte sein.
- Verwenden Sie nur geeignete Trennvorrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), Fehlerstromschutzschafter und Schütze.

2.2 Gebrauch

WARNING!

Es besteht Verletzungs-, Verbrennungs- und Stromschlaggefahr.

• Das Gerät ist für die Verwendung im Haushalt vorgesehen.
• Nehmen Sie keine technischen Änderungen am Gerät vor.
• Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein.
• Lassen Sie das Gerät bei Betrieb nicht unbeaufsichtigt.
  Bedienen Sie das Gerät nicht mit feuchten oder nassen Händen oder wenn es mit Wasser in Kontakt gekommen ist.
• Legen Sie kein Besteck und keine Topdeckel auf die Kochzonen. Sie werden bereits.
• Schalten Sie die Kochzonen nach jeder Gebrauch aus. Verlassen Sie sich nicht auf die Topferkennung.
• Benutzen Sie das Gerät nicht als Arbeits- oder Abstellfläche.
• Bei Sprüngen in der Oberfläche des Kochfelds schalten Sie die Stromversorgung aus, um einen Stromschlag zu vermeiden.
• Benutzer mit einem Herzschrittmacher,müssen einen Mindestabstand von 30 cm zu den Induktionskochzonen einhalten, wenn das Gerät in Betrieb ist.

WARNING!

Es besteht Explosions- und Brandgefahr.

• Erhitzte Öl und Fette können brennbare Dampfe freiisetzen. Halten Sie Flammen und erhitzte Gegenstände beim Kochen mit Fetten und Ölen von diesen fern.
  Die von sehr heiBem Öl freigesetzten Dämpfe können eine Selfbstzündung verursachen.
• Bereits verwendetes Öl kann Lebensmittelrechte enthalten und schon bei niedrigeren Temperaturen mehr einen Brand verursachen als frisches Öl.
• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind,

im Gerät, auf dem Gerät oder in der Nähe des Geräts.

• Löschen Sie eine Flamme nicht mit Wasser. Schalten Sie das Gerät aus und bedecken Sie die Flamme mit einem Deckel oder einer Feuerlöschdecke.

WARNING!

Das Gerät könnte beschädigt werden.

• Stellen Sie kein heiβes Kochgeschirr auf das Bedienfeld.
• Lassen Sie das Kochgeschirr nicht leerkochen.
• Lassen Sie keine Gegenstände oder Kochgeschirr auf das Gerät fallen. Die Oberfläche könnte beschädigt werden.
• Schalten Sie die Kochzonen niemals ein, wenn sich kein Kochgeschirr darauf befindet, oder wenn das Kochgeschirr leer ist.
• Legen Sie keine Alufolie auf das Gerät.
  Kochgeschirr aus Gusseisen oder Aluminiumguss oder mit beschädigten Böden kann die Glaskeramikoberfläche verkratzen. Hebben Sie das Kochgeschirr stets an, wenn Sie es auf dem Kochfeld umsetzen möchten.

2.3 Reinigung und Pflege

WARNING!

Das Gerät könnte beschädigt werden.

• Reinigen Sie das Gerät regelmäßig, um eine Abnutzung des Oberflächenmaterials zu verhindern.
• Reinigen Sie das Gerät nicht mit einem Wasser- oder Dampfstrahl.
• Reinigen Sie das Geräts mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämmen, Lösungsmittel oder Metallgegenstände.

2.4 Entsorgung

WARNING!

Verletzungs- oder Erstickungsgefahr.

• Für Informationen zur ordnungsgemäßen Entsorgung des Gerätes wenden Sie sich an die zuständigeCOMMUNALE Behörde vor Ort.
• Trennen Sie das Gerät von der Stromversorgung.
• Schneiden Sie das Netzkabel ab und entsorgen Sie es.

3. GERÄTEBESCHREIBUNG

3.1 Allgemeine Übersicht

1 Induktionskochzone
2 Induktionskochzone
3 Induktionskochzone
4 Bedienfeld
5 Induktionskochzone

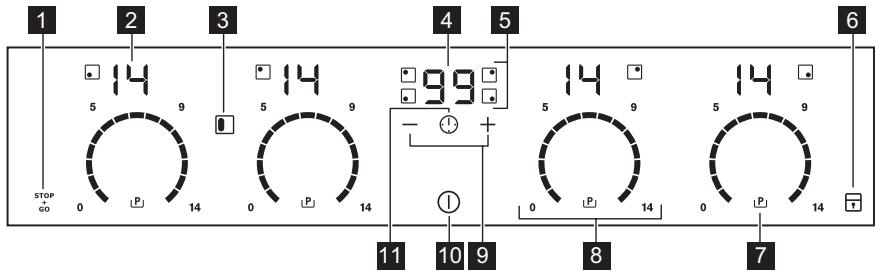

3.2 Bedienfeldanordnung

Zur Anzeige des Bedienfelds schalten Sie das Gerät mit ① ein.

Bedieren Sie das Gerät über die Sensorfelder. Die Anzeigen, Kontrollampen und akustischen Signale informieren Sie über die aktiven Funktionen.

	Sensorfeld	Funktion
1	STOP GO	Ein- und Ausschalten der Funktion STOP +GO.
2	Anzeige der Kochstufe	Zeigt die Kochstufe an.
3	0	Einschalten der Brückenfunktion.
4	Timer-Anzeige	Zeigt die Zeit in Minuten an.
5	Kochzonen-Anzeigen des Timers	Zeigt an, für welche Kochzone die Zeit eingestellt wurde.
6	7	Verriegelung/Entriegelung des Bedien-felds.
7	P	Einschalten der Power-Funktion.
8	Einstellskala	Einstellen der Kochstufe.
9	+/-	Zum Erhöhen oder Verringern der Zeit.
10	①	Ein- und Ausschalten des Geräts.
11	①	Auswählten der Kochzone.

3.3 Anzeige der Kochstufen

Display	Beschreibung
0	Die Kochzone ist ausgeschaltet.
1 - 14	Die Kochzone ist eingeschaltet.
ω	Die Funktion STOP GO ist eingeschaltet.
R	Die Ankochautomatik ist in Betrieb.
P	Die Power-Funktion ist eingeschaltet.
E + Zahl	Eine Störung ist aufgetreten.
Ξ / Ξ / Ξ	OptiHeat Control (3-stufige Restwärmeanzeige): Weiter-garen/Warmhalten/Restwärme.
L	Die Tastensperre oder die Kindersicherung ist aktiv.
F	Das Kochgeschirr ist ungeeignet oder zu Klein bzw. es befindet sich kein Kochgeschirr auf der Kochzone.
-	Die Abschaltautomatik ist in Betrieb.

3.4 OptiHeat Control (Restwärmeanzeige, 3-stufig)

WARNING!

Es besteht Verbrennungsgefahr durch Restwärme!

OptiHeat Control zeitt die Restwärmestufe an. Die Induktionskochzonen erzeugen die erforderliche Hitze zum Kochen direkt im Boden des Kochgeschirrs. Die Glaskeramik wird nur durch die Wärme des Kochgeschirrs erhitzt.

4. TÄGLICHER GEBRAUCH

4.1 Ein- und Ausschalten

Berühren Sie 1 Sekunde lang, um das Gerät ein- oder auszuschalten. Das Bedienfeld wird nach Einschalten des Geräts eingeschelt und nach Ausschalten des Geräts wieder ausgeschaltet. Bei ausgeschalteten Gerät wird nur das Sensorfeld 1 angezeigt.

4.2 Abschaltautomatik

Mit dieser Funktion wird das Gerät in folgenden Fällen automatisch ausgeschelt:

• Alle Kochzonen sind ausgeschaltet ( ).
• Nach dem Einsatz des Geräts wird keine Kochstufe gewählt.
  Das Bedienfeld ist mehr als 10 Sekunden mit verschütteten Lebensmitteln oder einem Gegenstand bereckt (Topf, Tuch usw.). Ein akustisches Signal ertont eine Male und das Gerät schaltet

ab. Entfernen Sie den Gegenstand oder reinigen Sie das Bedienfeld.

Das Gerät wird zu heiß (z. B. durch einen leergekochen Topf). Bevor Sie das Gerät erneut verwenden können, muss die Kochzone abgekühlt sein.
- Sie verwenden ungeeignetes Kochgeschirr. Das Symbol [F] leuchtet und die Kochzone wird automatisch nach 2 Minuten ausgeschaltet.
- Eine Kochzone wurde nicht ausgeschaltet bzw. die Kochstufe wurde nicht geändert. Nach einer gewissen Zeit leuchtet das Symbol auf und das Gerät wird ausgeschiedt. Siehe unten.
- Verhältnis zwischen der Kochstufe und den Zeiten der Abschaltautomatik:

• 1 - 3 - 6 Stunden
• [4] - [7] - 5 Stunden
• [8] - [9] - 4 Stunden
• [10] - [14] - 1,5 Stunden

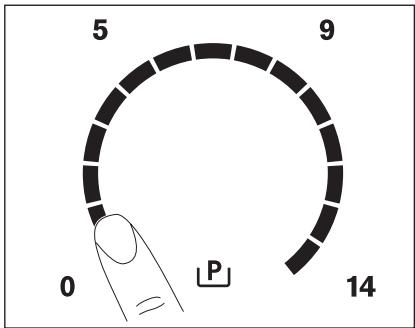

4.3 Kochstufe

Berühren Sie auf der Einstellskala die gewünschte Kochstufe. Wenn erforderlich, können Sie die Kochstufe im oder entgegen dem Uhrzeigersinn ändern. Nehmen Sie den Finger erst von der Skala, wenn die richtige Kochstufe eingestellt ist. Das Display zeigt die eingestellte Kochstufe an.

4.4 Brückenfunktion

Die Brückenfunktion verbindet die beiden Kochzonen, sie Funktionieren dann wie eine Kochzone.

Stellen Sie zuerst die Kochstufe für eine der Kochzonen ein.

Berühren Sie zur Aktivierung der Brückenfunktion. Zum Einstellen oder Andern der Kochstufe berühren Sie eine der Einstellskalen.

Berühren Sie zur Deaktivierung der Brückenfunktion. Die Kochzonen arbeiten wieder unabhängig voneinander.

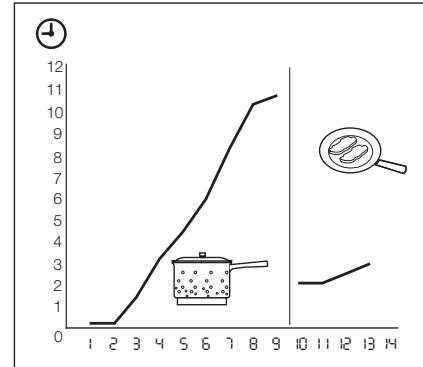

4.5 Ankochautomatik

Bei Verwendung der Ankochautomatik lassst sich die erforderliche Kochstufeneinstellung in kürzer Zeit erzielen. Bei Verwendung dieser Funktion wird eine gewisse Zeit lang die höchste Kochstufe (siehe Diagramm) eingestellt und anschließend auf die erforderliche Stufe zurückgeschal-tet.

So schalten Sie die Ankochautomatik für eine Kochzone ein:

1. Berühren Sie ( P 1erscheint auf dem Display).

2. Berühren Sie dann gleich danach die gewünschte Kochstufe. Nach 5 Sekunden leuchtet auf dem Display. Ändern Sie die Kochstufe, um die Funktion abzuschalten.

4.6 Power-Funktion

Die Power-Funktion stellt den Induktionskochzonen zusätzliche Leistung zur Verfugung. Die Power-Funktion kann für einen begrenzten Zeitraum eingeschaltet werden (siehe Abschnitt „Technische Daten"). Danach schaltet die Induktionskochzone automatisch auf die höchste Kochstufe um. Berühren Sie zum Einschalten . leuchtet auf. Zum Ausschaltenändern Sie die Kochstufe.

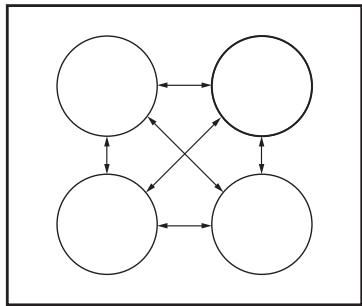

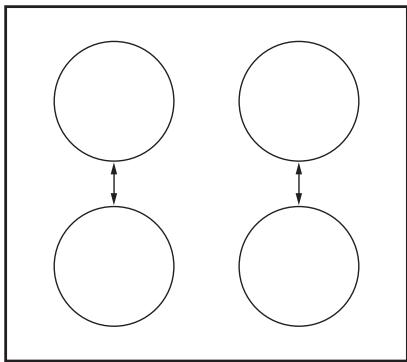

4.7 Power-Management

Das Power-Management verteilt die verfügbare Leistung zwischen den Kochzonen (siehe Abbildung). Mit der Power-Funktion wird die zuletzt ausgewählte Stufe für eine Kochzone auf das Maximum erhöht. Die Leistung der anderen Kochzonen wird automatisch verringt. Die Anzeige der reduzierten Kochzone wechselt zwischen den beiden Kochstufen.

Power-Management mit Leistungsbegrenzungsfunktion

• Wenn Sie die Leistungsbegrenzungsfunktion auf 4,5 kW oder niedriger stellen, wird die Leistung des Geräts auf alle Kochzonen verteil.

• Wenn Sie die Leistungsbegrenzungsfunktion auf mehr als 4,5kW stellen, wird die Leistung des Geräts zwischen zwei Kochzonen eines Paars verteil.

4.8 Leistungsbegrenzung

Ursprünglich ist das Gerät auf die hochstmögliche Leistungsstufe eingestellt.

Verringern/Erhöhen der Leistungsstufe:

1. Schalten Sie das Gerät aus.

2. Berühren Sie 3 Sekunden lang ① . Das Display wird ein- und ausgeschaltet.

3. Berühren Sie 3 Sekunden lang Es wird oder angezeigt.
4. Berühren Sie ① . Es wird P0 anziegt.
5. Berühren Sie - / + des Timers, um die Leistungsstufe zu verringn oder zu erhöhen.

Leistungsstufen

• P0 - 7200 W (Siehe Kapitel „Technische Daten")
  P1 - 1500 W
  P2-2000W
  P3-2500W
• P4 - 3000 W
  P5-3500W
• P6 - 4000 W
  P7-4500W
  P8-5000W
• P9 - 6000 W

VORSICHT!

Achten Sie darauf, dass die gewährte Leistungsstufe für die Sicherungen in der Hausinstallation geeignet ist.

4.9 Uhr

Kurzzeitmesser

Mit dem Kurzzeitmesser stellen Sie ein, wie lange eine Kochzone für einen einzelnen Kochvorgang eingeschaltet bleiben soll.

Wahlen Sie erst die Kochzone aus und stellen Sie dann den Kurzzeitmesser ein.

Sie konnen die Kochstufe einstellen, bevor Sie den Kurzzeitmesser einstellen oder umgekehrt.

• Auswahlen der Kochzone: Berühren Sie so oft, bis die Anzeige der gewünschten Kochzone aufleuchtet.

• Einsatzen des Kurzzeitmessers: Berühren Sie + des Timers, um die Zeit einzustellen (00 - 99 Minuten). Wenn die Anzeige der Kochzone langsamer blinkt, wird die Zeit heruntergebnis.

• So wird die Restzeit angezeigt: Wahlen Sie die Kochzone mit ① aus. Die Anzeige der Kochzone blinkt schneller. Das Display zeigt die Restzeit an.

• Ändern des Kurzzeitmessers: Wahlen Sie die Kochzone mit ① aus. Be-rühren Sie + oder - .
  So schalten Sie den Kurzzeitmesser aus: Wahlen Sie die Kochzone mit aus. Berühren Sie - . Die Restzeit wird auf 00 heruntergebnzt. Die Anzeige der Kochzone erlischt.

Nach Ablauf der eingestellten Zeit ertont ein Signalton und 00 blinkt. Die Kochzone wird ausgeschaltet.

Ausschalten des Signaltons: Berühren Sie ①

CountUp Timer (Garzeitmesser)

Benutzen Sie die Funktion CountUp Timer, um festzustellen, wie lange die Kochzone bereits in Betrieb ist.

• Auswahlen der Kochzone (wenn mehr als 1 Kochzone in Betrieb ist): Berühren Sie ① so oft, bis die Anzeige der gewünschten Kochzone aufleuch-tet.
• So schalten Sie den CountUp Timer ein: Berühren Sie — des Timers. UP leuchtet auf. Wenn die Anzeige der Kochzone langsamer blinkt, wird die Zeit hochgezählt. Das Display schaltet um zwischen UP und der hochgezahlen Zeit (Minuten).
• So können Sie feststellen, wie lange die Kochzone bereits in Betrieb ist: Wahlen Sie die Kochzone mit aus. Die Anzeige der Kochzone blinkt schneller. Das Display zeigt die Einschaltdauer der Kochzone an.
• So schalten Sie den CountUp Timer aus: Wahlen Sie die Kochzone mit ① aus und berühren Sie + oder -, um den Garzeitmesser auszuschalten. Die Anzeige der Kochzone erlischt.

Kurzzeitwecker

Wenn die Kochzonen nicht in Betrieb sind, können Sie den Timer als Kurzzeit-

wecker verwenden. Berühren Sie ① . Berühren Sie + oder — des Timers, um die Zeit einzustellen. Wenn die eingestellte Zeit abgelaufen ist, ertont ein Signal und 00 blinkt.

Ausschalten des Signaltons: Berühren Sie

4.10 STOP+GO

Mit der Funktion STOP go werden alle eingeschalteten Kochzonen auf die niedrigste Kochstufe (U) geschalte.

STOP Ist aktiviert, lasst sich die Kochstufe nicht ändern.

Die Funktion STOP unterbricht nicht die Timer-Funktion.

• Berühren Sie zur Aktivierung dieser Funktion STOP. Das Symbol Leuchtet.
• Berühren Sie zur Deaktivierung dieser Funktion _co^STOP . Die zuvor ausgewählte Kochstufe wird eingestellt.

4.11 Tastensperre

Wenn die Kochzonen in Betrieb sind, konnen Sie dazu das Bedienfeld verriegeln, jedoch nicht das Sensorfeld ① . So wirdverhindert,dass dieKochstufe versehentlich geändert wird.

Stellen Sie erst die Kochstufe ein.

Berühren Sie zur Aktivierung der Funktion. Das Symbol wird 4 Sekunden lang angezeigt.

Die Uhr lauft weiter.

Berühren Sie zur Deaktivierung der Funktion. Die zuvor ausgewählte Kochstufe wird eingestellt.

These Funktion wird deaktiviert, sobald das Gerät ausgeschelt wird.

4.12 Kindersicherung

These Funktion verhindert eine versehentliche Bedienung des Geräts.

Einschalten der Kindersicherung

• Schalten Sie das Gerät mit ① ein.
  Stellen Sie keine Kochstufe ein.
• Berühren Sie 4 Sekunden lang. Das Symbol leuchtet.
  Schalten Sie das Gerät mit ① aus.

Ausschalten der Kindersicherung

• Schalten Sie das Gerät mit ① ein. Stellen Sie keine Kochstufe ein. Berühren Sie 4 Sekunden lang. Das Symbol leuchtet.
• Schalten Sie das Gerät mit ① aus.

Ausschalten der Kindersicherung für einen einzelnen Kochvorgang

• Schalten Sie das Gerät mit ① ein. Das Symbol L leuchtet.
• Berühren Sie 4 Sekunden lang. Stellen Sie die Kochstufe innerhalb von 10 Sekunden ein. Das Gerät kann jetzt benutzt werden.
  Nachdem das Gerät mit ① ausgeschaltet wurde, ist die Kindersicherung wieder aktiv.

4.13 OffSound Control (Aktivierung und Deaktivierung des Signaltons)

Deaktivieren des Signaltons

Schalten Sie das Gerät aus.

Berühren Sie ① 3 Sekunden lang. Die Anzeigen leuchten auf und erlösen. Berühren Sie ② 3 Sekunden lang. [b] leucht et und der Signalton ist aktiviert. Berühren Sie +, [b] leuchtet auf, der Signalton ist deaktiviert.

Haben Sie den Signalton deaktiviert, er-. tont er nur in folgenden Falle:

• Be der Berührung von ①
• Bei Ablauf des Kurzzeitweckers
• Bei Ablauf des Kurzzeitmessers
• Wenn das Bedienfeld bedeckt ist.

Aktivieren des Signaltons

Schalten Sie das Gerät aus.

Berühren Sie ① 3 Sekunden lang. Die Anzeigen leuchten auf und erlösen. Berühren Sie ② 3 Sekunden lang. ③ leucht, da der Signatlon deaktiviert ist. Berühren Sie +, ④ leucht. Der Signatlon ist aktiviert.

5. PRAKTISCHE TIPPS UND HINWEISE

INDUKTIONSKOCHZONEN

Das Kochgeschirr wird bei Induktions-kochzonen durch ein starkes Magnetfeld sehr schnell erhitzt.

5.1 Kochgeschirr für Induktionskochzonen

Benutzen Sie für die Induktions-kochzonen nur geeignetes Kochgeschirr.

Kochgeschirrmaterial

• Geeignet: Gusseisen, Stahl, emailierter Stahl, Edelstahl, ein mehrlageriger Topfboden (wenn vom Hersteller als geeignet markiert).
• Nicht geeignet: Aluminium, Kupfer, Messing, Glas, Keramik, Porzellan.

Kochgeschirr eignet sich für Induktionskochfelder, wenn...

... Eine geringe Wassermenge kocht sehr schnell auf einer Kochzone, die auf die hochste Stufe geschalteit ist.
... Ein Magnet vom Geschirrboden angezogen wird.

Der Boden des Kochgeschirrs
muss so dick und so flach wie möglich sein.

Abmessungen des Kochgeschirrs: Induktionskochzonen passen sich bis zu einem gewissen Grad automatisch an die Grübe des Kochgeschirrbodens an.

5.2 Gebrauch der Kochzonen

ACHTUNG

Stellen Sie das Kochgeschirr auf das Kreuz des gewünschten Kochfelds. Das Kreuz muss vollständig bedeckt sein. Der magnetische Bereich am Boden des Kochgeschirrs muss einen Durchmesser von mindestens 125 mm haben. Induktions-Kochzonen passen sich bis zu einem gewissen Grad automatisch an die große des Kochgeschirrbodens an. Mit einem großen Kochgeschirr können Sie auf zwei Kochzonen gleichzeitig kochen.

5.3 Betriebsgeräusche

Es gibt verschiedene Betriebsergebnisse.

• Prasseln: Das Kochgeschirr besteht aus entsprechenden Materialien (Sandwichkonstruktion).
• Pfeifen: Sie haben eine oder mehrere Kochzonen auf eine hohe Stufe geschählt und das Kochgeschirr besteht aus entsprechenden Materialien (Sandwichkonstruktion).
• Summen: Sie haben Kochzonen auf eine hohe Stufe geschlossen.
• Klicken: Bei elektronischen Schaltvorgängen.
  Zischen, Surren: Das Geblase lauft. Die beschriebenen Geräusae sind normal und weisen nicht auf einen Defekt hin.

5.4 Energiesparen

So spare Sie Energie

• Decken Sie Kochgeschirr, wenn möglich, mit einem Deckel ab.

• Setzen Sie das Kochgeschirr vor dem Einsatz der Kochzone auf.

• Nutzen Sie die Restwärme, um die Speisen warm zu halten oder zu schmelzen.

Kochzoneneffizienz

Die Kochzoneneffizienz hangt vom Durchmesser des Kochgeschirrs ab. An Kochgeschirr mit einem kleineren Durchmesser als der Mindestdurchmesser gelangt nur ein Teil der von der Kochzone erzeugten Hitze. Die Mindestdurchmesser sind im Abschnitt „Technische Daten" aufgeführrt.

5.5 Öko Timer (Öko-Timer)

Um Energie zu sparen, schaltet sich die Kochzonenheizung vor dem Signal des Kurzzeitmessers ab. Die Abschaltzeit hängt von der eingestillten Kochstufe und der Gardauer ab.

5.6 Anwendungsbeispiele zum Kochen

Das Verhältnis zwischen der Kochstufe und dem Energieverbrauch der Kochzone ist nicht linear.

Bei einer hohenen Kochstufe steigt der Energieverbrauch der Kochzone nicht proportional an.

Das bedeutet, dass die Kochzone, die auf eine mittlere Kochstufe eingestellt ist, weniger als die Häfte ihrer maximalen Leistung verbraucht.

Bei den Angaben in der folgenden Tabelle handelt es sich um Richtwerte.

Koch stufe	Verwendung:	Zeit	Tipps	Nennleis-tungsauf-nahme
1	Zum Warmhalten von Speisen	Nach Be-darf	Benutzen Sie einen Deckel	3 %
1 - 3	Sauce Hollandaise, schmelzen: Butter, Schokolade, Gelatine	5 - 25 Min.	Ab und zu umruhren	3 – 8 %
Koch stufe	Verwendung:	Zeit	Tipps	Nennleistungsaufnahme
1 - 3	Stocken: Luftiges Omelett, gehene Eier	10 - 40 Min.	Mit Deckel garen	3 - 8 %
3 - 5	Köcheln von Reis und Milchgerichten, Erhitzen von Fertigerchten	25 - 50 Min.	Mindestens doppelte Menge Flüssigkeit zum Reis geben, Milchgerichte zwi-schendurch umruh- ren	8 - 13 %
5 - 7	Dünsten von Gemüse, Fisch, Fleisch	20 - 45 Min.	Eine Esslöffe Flüssigkeit hinzugeben	13 - 18 %
7 - 9	Dampfgaren von Kar-toffeln	20 - 60 Min.	Max. ¼ l Wasser für 750 g Kartoffeln ver-wenden	18 - 25 %
7 - 9	Kochen großener Spei-semengen, Eintopflege-ritte und Suppen	60 - 150 Min.	Bis zu 3 l Flüssigkeit plus Zutaten	18 - 25 %
9 - 12	Bei geringer Hitze an-braten: Schnitzel, Cor-don bleu, Koteletts, Fri-kadellen, Bratzwürste, Leber, Mehlschwitze, Eier, Pfannkuchen, Do-nuts	Nach Be-darf	Nach der Hälfte der Zeit wenden	25 - 45 %
12 - 13	Bei starker Hitze an-braten: Rösti, Lenden-stücke, Steaks	5 - 15 Min.	Nach der Hälfte der Zeit wenden	45 - 64 %
14	Aufkochen von Wasser, Nudeln kochen, Anbraten von Fleisch (Gulasch, Schmorbraten), Frittieren von Pommes fri- tes			100 %
P	Aufkochen große Mengen Wasser. Die Power-Management-Funktion ist eingeschaltet.

6. REINIGUNG UND PFLEGGE

Reinigen Sie das Gerät nach jedem Gebrauch.
Achten Sie immer darauf, dass der Boden des Kochgeschirrs sauber ist.

Kratzer oder dunkle Flecken in der Glaskeramik beeinträchtigen die Funktionsfähigkeit des Gerats nicht.

So entfernen Sie Verschmutzungen:

1. • Folgendes muss sofort entwickel werden: geschmolzener Kunststoff, Plastikfolie, zuckerhaltige Lebensmittel. Anderfalls können die Verschmutzungen das Gerät beschädigten. Verwenden Sie einen speziellen Reinigungsschaber für

Glas. Den Reinigungsschaberschräg zur Glasfläche ansetzen und über die Oberfläche bewegen.

• Folgendes kann nach ausreichender Abkuhlphase entfernt

werden: Kalk- und Wasserränder, Fettspritzer und metallisch schim

mernde Verfärbungen. Verwenden Sie hierfür einen speziellen Reiniger für Glaskeramik oder Edelstahl.

1. Reinigen Sie das Gerät mit einem feuchten Tuch und etwas Spülmittel.

2. Am Ende das Gerät mit einem trockenen Tuch abreiben.

3. FEHLERSUCHE

Problem	Mögliche Ursache	Abhilfe
Das Gerät kann nicht ein-geschaltet oder bedient werden.		Schalten Sie das Gerät erneut ein und stellen Sie innerhalb von 10 Sekun-den die Kochstufe ein.
	Zwei oder mehr Sensor-felder wurden gleichzeitig berührt.	Berühren Sie nur ein Sensorfeld.
	Die Funktion STOP+GO ist eingeschaltet.	Siehe hierzu Kapitel „Täglicher Gebrauch".
	Wasser- oder Fettspritzer befinden sich auf dem Bedienfeld.	Wischen Sie das Bedien-feld ab.
Ein akustisches Signal er-tont und das Gerät schal-tet ab.	Mindestens ein Sensor-feld wurde bedeckt.	Entfernen Sie den Gegen-stand von den Sensorfel-dern.
Wenn das Gerät ausge-schaltet wird, ertont ein akustisches Signal.
Das Gerät wird ausge-schaltet.	Sie haben etwas auf das Sensorfeld ➀ gestellt.	Entfernen Sie den Gegen-stand vom Sensorfeld.
Die Restwärmeanzeige faktioniert nicht.	Die Kochzone ist nicht heißt, da sie nur kurze Zeit in Betrieb war.	War die Kochzone lange genug eingeschaltet, um heißt zu sein, wenden Sie sichitte an den Kunden-dienst.
Die Ankochautomatik startet nicht.	Die Kochzone ist heißt.	Lassen Sie die Kochzone abkühlen.
	Die höchste Kochstufe ist eingestellt.	Die höchste Kochstufe hat die gleiche Leistung wie die Ankochautomatik.
Die Kochstufe schaltet zwischen zwei Kochstu-fen um.	Die Power-Management-Funktion ist eingeschaltet.	Siehe „Power-Manag-ment".
Die Sensorfelder werden—heiß.	Das Kochgeschirr ist zu groß, oder Sie haben es zu nahe an die Bedienele-mente gestellt.	Stellen Sie großeß Koch-geschirr nötigenfalls auf die hinteren Kochzonen.
Es ertont kein Signalton, wenn Sie die Sensorfelder des Bedienfelds berüh-ren.	Der Signalton ist ausge-schaltet.	Schalten Sie den Signal-ton ein (siehe „Einschal-ten des Signatons").
- leuchtet auf.	Die Abschaltautomatik hat ausgelöst.	Schalten Sie das Gerät aus und wieder ein.
L leuchtet auf.	Die Kindersicherung oder die Tastenverriegelung ist eingeschaltet.	Siehe hierzu Kapitel „Täg-licher Gebrauch".
F leuchtet auf.	Es befindet sich kein Kochgeschirr auf der Kochzone.	Stellen Sie Kochgeschirr auf die Kochzone.
	Sie verwenden ungeeig-netes Kochgeschirr.	Verwenden Sie geeignete断Kochgeschirr.
	Der Durchmesser des Kochgeschirrbodens ist für die Kochzone zu Klein.	Verwenden Sie Kochge-schirr mit den richtigen Abmessungen.
	Das Kochgeschirr be-deckt das Kreuz/Quadrat nicht vollständig.	Das Kreuz/Quadrat muss vollständig bedeckt sein.
E und eine Zahl werden angezeigt.	Im Gerät ist ein Fehler aufgetreten.	Trennen Sie das Gerät ei-ne Zeit lang vom Strom-netz. Schalten Sie die Si-cherung im Sicherungs-kasten der Hausinstallati-on aus. Schalten Sie die Sicherung wieder ein. Wenn E erneut aufleuch-tet, benachrichtigen Sie den Kundendienst.
E3 leuchtet auf.	Unsachgemäßer Strom-anschluss. Netzspannung außerhalb des zulässigen Bereichs.	Wenden Sie sich an eine Elektrofachkraft zur Über-prüfung der Installation.
E4 leuchtet auf.	Im Gerät ist ein Fehler aufgetreten, da ein Koch-geschirr leer gekocht ist. Der Überhitzungsschutz der Kochzonen und die Abschaltautomatik sind eingeschaltet.	Schalten Sie das Gerät aus. Das heiße Kochgeschirr entfern. Schalten Sie die Kochzone nach etwa 30 Sekunden wie-der ein. Lag das Problem am Kochgeschirr, erlischt die Fehlermeldung auf dem Display, aber die Restwärmeanzeige kann weiterhin leuchten. Las-SEN Sie das Kochgeschirr abkühlen und überprüfen Sie anhand der Angaben im Abschnitt „Kochgeschirr für Induktionskoch-zone“, ob es für das Gerät geeignet ist.
E7 leuchtet auf.	Der Kühlventilator ist blo-ckiert.	Prüfen Sie, ob ein Gegen-stand den Kühlventilator blockiert. Wenn E7 er-neut aufleucht, benach-richtigen Sie den Kunden-dienst.
E8 leuchtet auf.	Unsachgemäßer Strom-anschluss. Das Gerät ist nur an eine Phase ange-schlossen.	Das Gerät muss entspre-chend dem Anschluss-plan angeschlossen werden.

Wenn Sie das Problem mit der oben angegebenen Abhilfemaßnahme nicht behuben konnen, wenden Sie sichitte an Ihren Fachhändler oder den Kundendienst. Geben Sie damit die Daten auf dem Typenschild, den dreistelligen BuchstabenCode fur die Glaskeramik (befindet sich in der Ecke der Glasfläche) und die angezeigte Fehlermeldung an.

Vergewissem Sie sich, dass Sie das Gerät korrekt bedient haben. Wenn Sie das Gerät falsch bedient haben, fällt auch während der Garantiezeit für den Besuch eines Kundendiensttechnikers oder Handlcers eine Gebühr an. Die Anweisungen zum Kundendienst und die Garantiebedingungen finden Sie im Garantieheft.

8. MONTAGE

WARNING!

Siehe Sicherheitshinweise.

Vor der Montage

Notieren Sie vor der Montage des Geräts alle Daten, die Sie unter auf dem Typenschild finden. Das Typenschild befindet sich unter am Gerätegehause.

Modell
- Produktnummer (PNC)
- Seriennummer

8.1 Einbaugeräte

• Einbaugeräte)dürfen nur nach dem Einbau in bzw. unter normgerechte, pas

sende Einbaustränke und Arbeitsplatten betrieben werden.

8.2 Anschlusskabel

• Das Gerät wird mit dem Anschlusskabel geleifert.
• Ersetzen Sie das beschädigte Kabel nur durch ein geeignetes Ersatzkabel. Wenn den Sie sich an den Kundendienst.

Zweiphasiger Anschluss

1. Entfernen Sie die Aderendhülsen des schwarzen und braunen Kabels.

2. Isolieren Sie die Enden des braunen und schwarzen Kabels ab.

3. Bringen Sie eine neue Aderendhülse von 1,5 mm² an jeder Kabelende an. (Es wird ein Spezialwerkzeug benö-tigt)

WARNING!

Die elektrischen Anschlüsse müssen von einem qualifizierten Elektriker ausgeführct werden.

VORSICHT!

Verdrillen oder verlioten Sie die Kabelenden nicht. Dies ist streng verboten!

WARNING!

SchlieBen Sie das Kabel nicht ohne Aderendhulse an.

Einphasiger Anschluss - 230 V~		Zweiphasiger Anschluss - 400 V 2 ~ N
⊕	Grün - Gelb	Grün - Gelb	⊕
N	Blau und Grau	Blau und Grau	N
L	Schwarz und Braun	Schwarz	L1
		Braun	L2

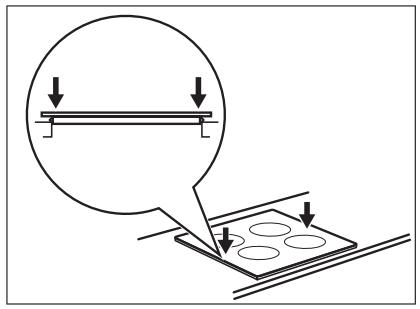

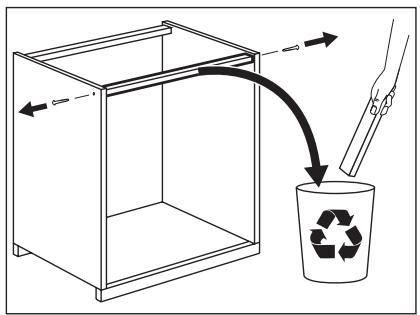

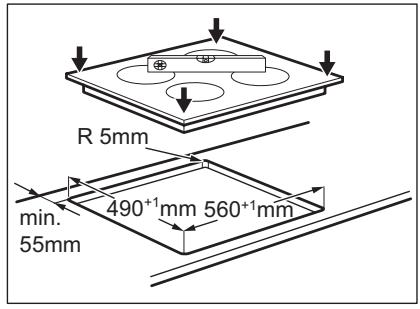

8.3 Montage

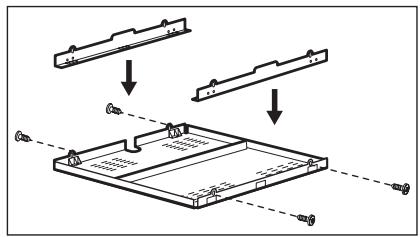

Falls Sie einen Schutzboden verwenden (zusätzliches Zubehör)1), ist die Einhaltung des vorderen Belüftungsabstands von 2 mm unter dem Gerät nicht nötig. Wenn Sie das Gerät über einem Backofen einsetzen, können Sie den Schutzboden nicht verwenden.

1) Der Schutzboden ist möglicherweise in einigen Ländern nicht erhältlich. Wenden Sie sich an ihren Handlcer vor Ort.

9. TECHNISCHE DATEN

Modell EHI6740F9K	Prod.Nr. 949 596 130 00
Typ 58 GAD DC AT	220 - 240 V 50 - 60 Hz
Induction 7.2 kW	Made in Germany
Ser.Nr. ......	7.2 kW
ELECTROLUX	(€)

Kochzonenleistung

Kochzone	Nennleistung (höchste Kochstufe) [W]	Power-Funk- tion einge-schaltet [W]	Max. Ein-schaltdauer der Power-Funktion [Min.]	Min. Koch-geschirr-durchmesser [mm]
Hinten rechts -180 mm	1800 W	2800 W	10	145
Vorne rechts -145 mm	1400 W	2500 W	4	125
Hinten links	2300 W	3200 W	10	125
Vorne links	2300 W	3200 W	10	125

Die Leistung der Kochzonen kann geringfugig von den Daten in der Tabelle abwei
chen. Sie ändert sich je nach Material und Abmessungen des Kochgeschirrs.

10. UMWELTTIPPS

Recycleln Sie Materialien mit dem Symbol Entsorgen Sie die Verpackung in den entsprachenden Recyclingbehältern. Recycleln Sie zum Umwelt- und Gesundheitsschutz elektrische und

elektronische Geräte. Entsorgen Sie Geräte mit thisem Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu Ihr ortlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

INDICE
