| Type de produit | Plaque de cuisson à induction |
| Marque | AEG-ELECTROLUX |
| Modèle | EHI6740FOK |
| Tension d'alimentation | 220-240 V, 50-60 Hz |
| Puissance totale | 7.4 kW |
| Nombre de zones de cuisson | 4 |
| Zone arrière droite (Ø 180 mm) | 1800 W, Booster 2800 W (10 min max) |
| Zone avant droite (Ø 145 mm) | 1400 W, Booster 2500 W (4 min max) |
| Zone arrière gauche | 2300 W, Booster 3200 W (10 min max) |
| Zone avant gauche | 2300 W, Booster 3200 W (10 min max) |
| Type de commande | Touches sensitives |
| Matériau de la surface | Vitrocéramique |
| Fonctions | Bridge, Booster, Stop+Go, Minuteur, Sécurité enfants, Verrouillage, Arrêt automatique, Gestionnaire de puissance, OptiHeat Control, Démarrage automatique de cuisson |
| Affichage | Niveaux de cuisson 1-14, indicateurs de chaleur résiduelle, messages d'erreur |
| Entretien et nettoyage | Chiffon doux humide, détergent neutre, racloir pour vitrocéramique |
| Sécurité | Sécurité enfants, verrouillage, arrêt automatique, protection anti-surchauffe, indication chaleur résiduelle, détection de récipient |
| Pièces détachées | Pièces de rechange d'origine disponibles via service après-vente |
| Réparabilité | Confier toute réparation à un professionnel qualifié |
| Informations générales | Notice disponible en plusieurs langues, site web: www.electrolux.com |
FOIRE AUX QUESTIONS - EHI6740FOK AEG-ELECTROLUX
Questions des utilisateurs sur EHI6740FOK AEG-ELECTROLUX
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Plaque de cuisson au format PDF gratuitement ! Retrouvez votre notice EHI6740FOK - AEG-ELECTROLUX et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil EHI6740FOK de la marque AEG-ELECTROLUX.

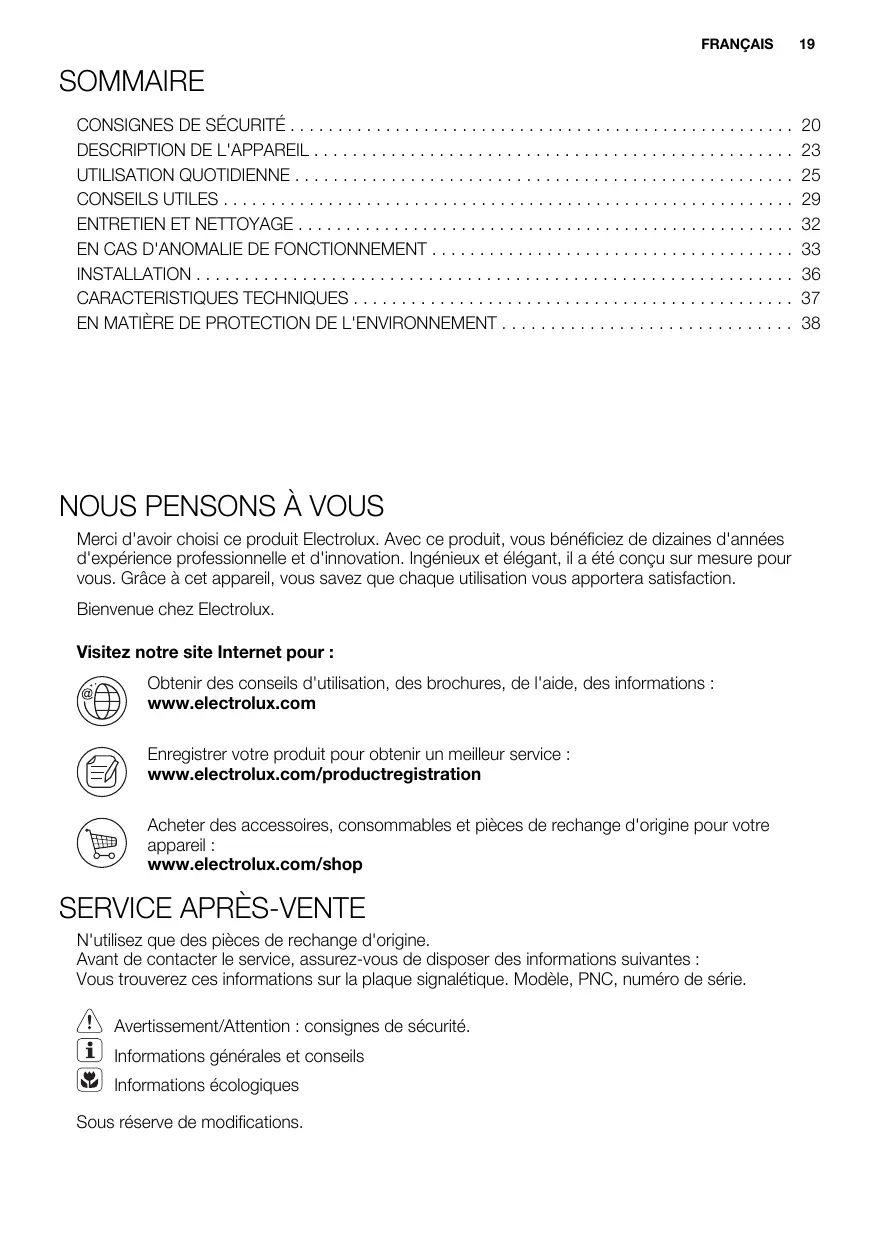

MODE D'EMPLOI EHI6740FOK AEG-ELECTROLUX
Merci d'avoir besoin ce produit Electrolux. Avec ce produit, vous bénéficiaz de dizaines d'années d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été concu sur mesure pour vous. Grace à cet apparéil, vous savez que chaque utilisation vous apportera satisfaction.
Bienvenue chez Electrolux.
Visitez notre site Internet pour :
Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations : www.electrolux.com
Enregistrer votre produit pour obtenir un meilleur service : www.electrolux.com/productregistration
Acheter des accessoires, consommables et pieces de rechange d'origine pour votre apparéil : www.electrolux.com/shop
SERVICE APRÉS-VENTE
N'utilisez que des pieces de rechange d'origine.
Avant de contacter le service, assurez-vous de dispose des informations suivantes :
Voutrouverez ces informations sur la plaque signalétique. Modèle, PNC, numéro de série.
Avertissement/Attention : consignes de sécurité.
Informations generales et conseils
Informations ecologiques
Sous réserve de modifications.
CONSIGNES DE SECURITÉ
Avant d'installer et d'utiliser cet apparéil, li-sez soigneusement les instructions fournies. Le fabricant ne peut être tenu pour responsable des dommages et blessures liés à une mauvaise installation ou utilisation. Conservez toujours cette notice avec votre apparéil pour vous y référer ultérieurement.
SECURITE DES ENFANTS ET DES PERSONNES VULNERABLES
AVERTISSEMENT
Risque d'asphyxie, de blessure ou d'invalidité permanente.
- Cet apparéil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacité physiques, sensorières ou mentales, ou le manque d'expérience et de reconnaissance les empêchent d'utiliser l' apparéil sans risque lorsqu'ils sont sans surveillance à moins qu'une personne responsable de leur sécurité ne les supervise ou leur donne des instructions sur la manière de l'utiliser.
- Ne laïsez pas les enfants jouer avec l'appareil.
- Ne laissez pas les emballages à la portée des enfants.
Tenez les enfants et les animaux éloiagnés de l'appareil lorsqu'il est en cours de fonctionnement ou lorsqu'il refroidit. Les parties accessibles sont chaudes. - Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommendons de l'activer.
INSTALLATION
AVERTISSEMENT
L'appareil doit être installé uniquement par un professionnelnel qualifié.

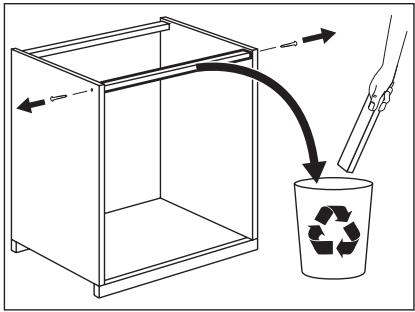

- Retirez l'intégralité de l'emballage.
- N'installez pas et ne branchez pas un apparéil endommagé.

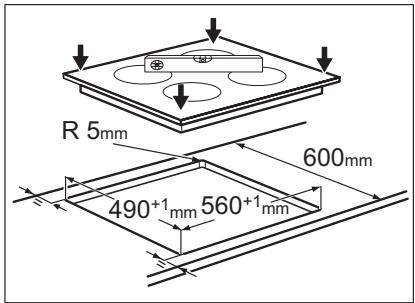

- Suivez scrupleusement les instructions d'installation fournies avec l'appareil.

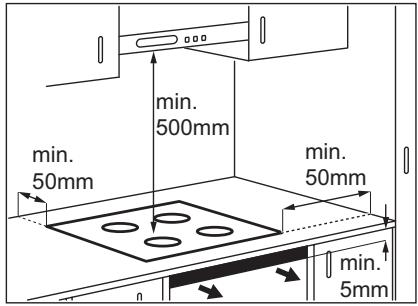

- Respectez l'espacement minimal requis par rapport aux autres apparèils.
L'appareil est lourd, prenez toujours des précautions lorsque vous le déplacez. Portez toujours des gants de sécurité.
- Isolez les surfaces découpées à l'aide d'un matériel d'étanchéité pour éviter que la moissure ne provoque de gonflements.
- Protégez la partie inférieure de l'appareil de la vapeur et de l'humidité.
- N'installez pas l'appareil pres d'une porte ou sous une fenetre. Les recipients chauds risqueraient de tomber de l'appareil lors de l'ouverture de celles-ci.
- Si l'appareil est installé au-dessus de ti-roirs, assurez-vous qu'il y a suffisamment d'espace entre le fond de l'appareil et le tiroir supérieur pour que l'air puisse circuler.

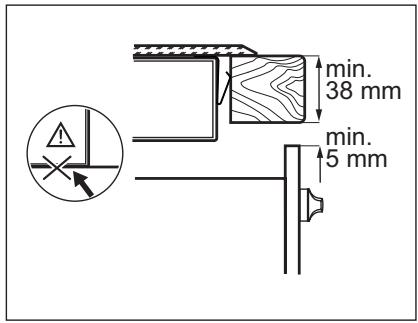

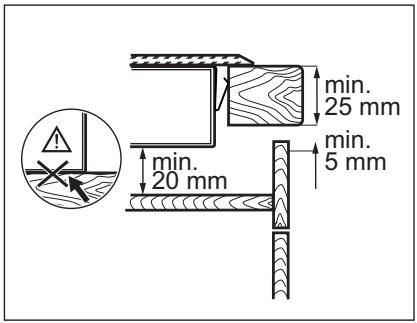

Assurez-vous de laisser un espace de ventilation de 5 mm entre le plan de travail et l'avant de l'unité qui se trouve dessous. La garantie ne couvre pas les dommages causés par l'absence d'un espace de ventilation adéquat.
- Le dessous de l'appareil peut doivent très chaud. Nous vous recommendons d'installer un panneau de séparation ignifuge sous l'appareil pour en bloquer l'accès.
Branchement électrique
AVERTISSEMENT
Risque d'incendie ou d'électrocution.
L'ensemble des branchements électriques doit être effectué par un technicien qualifié.
- Avant chaque raccordement, assurez-vous que la borne principale de l'appareil est hors tension.
Assurez-vous que l'appareil est bien installe. Des connexions desserrées ou incorrectes peuvent etre a I'origine d'une surchauffe des bornes.
Assurez-vous qu'une protection anticchocs est installee.
- Contrôlez que les cables d'alimentation n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou les éléments brûlants lorsque vous branchez
l'appareil electrique à des prises electriques situées à proximé.
- Ne laïsez pas les connexions s'emme-ler.
Utilisez une pince pour détendre le cable. - Utilisez le cable d'alimentation approprié.
- Veillez à ne pas endommager la fiche secteur ni le cable d'alimentation. Contactez le service après-vente ou un électricien pour remplaner le cable d'alimentation s'il est endommagé.
L'installation electrique doit être équipée d'un dispositif d'isolement à coupure omnipolaire. Le dispositif d'isolement doitprésenter une distance d'ouverture des contacts d'au moins 3 mm. - N'utilisez que des systèmes d'iso1ation appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être rétiérés du support), un disjoncteur différentiel et des contacteurs.
UTILISATION
AVERTISSEMENT
Risque de blessures, de brûlures ou d'électrocution.
Utilisez cet apparéil dans un environnement domestique.
- Ne modifies pas les caractéristiques de cet apparéil.
- Ne faites pas fonctionner l'appareil avec un minuteur externe ou un système de commande à distance.
- Ne laïsez jamais l'appareil sans surveillance pendant son fonctionnement.
N'utilisez jamais cet apparéil avec les mains mouillées ou lorsqu'il est en contact avec de l'eau.
- Ne posez pas de couverts ou de couvercles sur les zones de cuisson. Elles sont chaudes.
- Éteignez les zones de cuisson après chaque utilisation. Ne vous fiez pas uniquement au détecteur de récipient.
N'utilisez jamais l'appareil comme plan de travail ou comme plan de stockage.
- Si la surface de votre table de cuisson est endommagée (éclat, félure, etc.), débranchez-la de la prise électrique pour éviter tout risque de chocolélectrique.
- Les porteurs de pacemakers doivent rester à une distance minimale de 30 cm des zones de cuisson à induction lorsqu'ell'appareil est en cours de fonctionnement.
!
AVERTISSEMENT
Risque d'explosion ou d'incendie.
- Les graisses et l'huile chaude peuvent dégager des vapeurs inflammables. Te nez les flammes ou les objets chauds éloignés des graisses et de l'huile lorsque vous vous en servez pour cuisiner.
- Les vapeurs dégagées par l'huile très chaude peuvent provoquer une combustion spontanée.
L'huile qui a servi contient des restes d'aliments qui peuvent provoquer un incendie à température plus faible que l'huile n'ayant jamais servi. - Ne placez pas de produits inflammables ou d' éléments imbibés de produits inflammables à l'intérieur, à proximé ou sur l'appareil.
- Ne tentez pas d'eteindre un incendie avec de l'eau. Débranchez l'appareil et couvrez les flammes à l'aide d'un couvercle ou d'une couverture à incendie.
!
AVERTISSEMENT
Risque de dommage de l'appareil.
- Ne laïsez pas de recipients chauds sur le bandeau de commande.
- Ne laissez pas le contenu des recipients de cuisson s'évaporer.
- Prenez soit de ne pas laisser tomber d'objets ou de recipients sur l'appareil. Sa surface risque d'être endommagée.
- Ne faites jamais fonctionner les zones de cuisson avec des recipients de cuisson vides ou sans aucun recipient de cuisson.
- Ne placez jamais de papier aluminium sur l'appareil.
- N'utilise pas de recipients en fonte ou en aluminium, ni de recipients dont le fond est endommaged et rugueaux. Ilis risqueraient de rayer la surface vitrocéramique. Soulevez toujours ces objets lorsque vous devez les déplacer sur la surface de cuisson.
ENTRETIEN ET NETTOYAGE
AVERTISSEMENT
Risque de dommage de l'appareil.
Nettoyez régulierement l'appareil afin de maintainir le revêtement en bon état.
- Ne pulverizez pas d'eau ni de vapeur pour nettoyer l'appareil.
- Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilise pas de produits abrasifs, de tampons à récurer, de solvants ou d'objets métalliques.
MISE AU REBUT
AVERTISSEMENT
Risque de blessure ou d'asphyxie.
- Débranchez l'appareil de l'alimentation électrique.
- Coupe le cable d'alimentation au ras de l'appareil et metteze-le au rebut.
DESCRIPTION DE L'APPAREIL

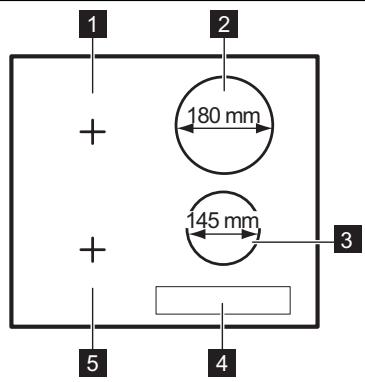

VUE D'ENSEMBLE
Zone de cuisson à induction
Zone de cuisson à induction
Zone de cuisson à induction
4 Bandeau de commande
5 Zone de cuisson à induction

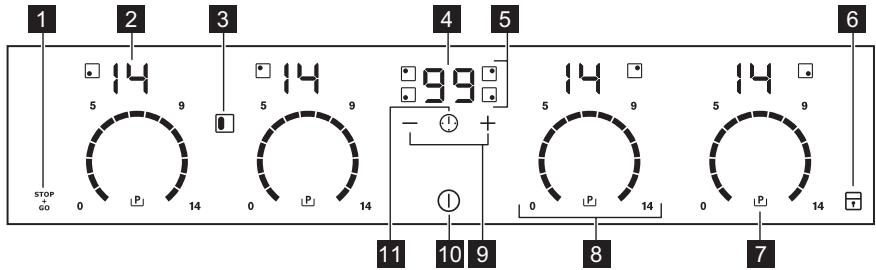

DESCRIPTION DU BANDEAU DE COMMANDE
Pour afficher le bandeau de commande, allumez l'appareil en ap-. puyant sur ①
Appuyez sur les touches sensitives pour faire fonctionner l'appareil. Les affichages, les voyants et les signaux sonores indiquent quelles fonctions sont activées.
| touche sensitive | fonction | |
| 1 | STOP G° | Pour activer et désactiver la fonction STOP +GO. |
| 2 | Affichage du niveau de cuisson | Pour indiquer le niveau de cuisson. |
| 3 | 0 | Pour activer la fonction Bridge. |
| 4 | Affichage du minuteur | Pour indiquer la durée, en minutes. |
| 5 | Voyants du minuteur des zones de cuisson | Pour indiquer la zone de cuisson à laquelle se refère la durée sélectionnée. |
| 6 | T | Pour verrouiller ou déverrouiller le bandeau de commande. |
| 7 | P | Pour activer la fonction Booster. |
| 8 | Barre de commande | Pour régler le niveau de cuisson. |
| 9 | + / - | Pour augmenter ou diminuer la durée. |
| 10 | ① | Pour allumer et éteindre l'appareil. |
| 11 | ① | Pour désirar la zone de cuisson. |
INDICATEURSDUNIVENAUDECUISSON
| Indicateur | Description |
| Ø | La zone de cuisson est désactivée. |
| I - 14 | La zone de cuisson est en fonctionnement. |
| U | La fonction STOP est activée. |
| R | La fonction Démarrage automatique de la cuisson fonction-ne. |
| P | La fonction Booster est activée. |
| E + chiffre | Il y a une anomalie. |
| E / E / Ø | OptiHeat Control (étape 3 Voyant de chaleur résiduelle): continuer la cuisson / maintain au chaud / chaleur résiduel-le |
| L | La sécurité enfants/fonction de verrouillage est activée. |
| F | Ustensile de cuisine inadapté ou trop petit ou absence d'ustensile sur la zone de cuisson. |
| - | La fonction Arrêt automatique de la cuisson fonctionne. |
OPTIHEAT CONTROL (ÉTAPE 3 VOYANT DE CHALEUR RÉSIDUELLE)
AVERTISSEMENT
三 二 La chaleur résiduelle peut'être source de brûlures!
OptiHeat Control indique le niveau de chaleur résiduelle. Les zones de cuisson à induction générent la chaleur nécessaire directement sur le fond des plats de cuisson. La table vitrocéramique est chaude à cause de la chaleur des recipients.
UTILISATION QUOTIDIENNE
ACTIVATION ET DÉSACTIVATION
Appuyez sur ① pendant 1 seconde pourmettre en fonctionnement ou a l'arrêt la table de cuisson.
Le bandeau de commande s'allume lorsque vous mettez en fonctionnement l'appareil et s'eteint lorsque vous mettre à l'arret l'appareil.
Lorsque l'appareil est à l'arrêt, la seule touche sensitive visible est celle-ci: ①.
ARRÉT AUTOMATIQUE
Cette fonction arrête l'appareil automatiquement si :
- Toutes les zones de cuisson sont désactivées (0).
- Vous ne reglez pas le niveau de cuisson après avoir allumé l'appareil.
- Vous avez renversé quelque chose ou place un objet sur le bandeau de commande pendant plus de 10 secondes (une casserole, un torchon, etc.). Un signal sonore retentit pendant quelques instants et l'appareil s'éteint. Retirez l'objet du bandeau de commande ou nettoyez celui-ci.
L'appareil surchauffe (par ex., lorsqu tout le liquide s'est evaporé du recipient). Laissez refroidir la zone de cuisson avant de réutiliser l'appareil. - Vous utilisez des reçipients inadaptés. Le symbole [F] s'allume et la zone de cuisson se désactive automatiquement au bout de 2 minutes.
- Vous ne désactivez pas la zone de cuisson ou ne modifies pas le niveau de cuisson. Au bout de quelques instants, - s'allume et l'appareil s'éteint. Voir CIDessous.
-
La relation entre le niveau de cuisson et les durées de la fonction d'arrêt automatique :
-
[u], [l] - [3] - 6 heures
- 4 - 7 - 5 heures
- 8 - 9 - 4 heures
- [10] - [14] - 1,5 heures
NIVEAU DE CUISSON
Appuyez sur le bandeau de seLECTION sur le niveau de cuisson souhaite. Corriguez-le au besoin, vers la droite ou la gauche. Ne relâchez pas la pression tant que le niveau de cuisson souhaité n'est pas atteint. L'affiche indique le niveau de cuisson.
FONCTION BRIDGE
La fonction Bridge couple deux zones de cuisson de telle façon qu'elles fonctionnent comme une seule.
Réglez d'abord l'une des zones de cuisson.
Pour activer la fonction Bridge, appuyez sur . Pour régler ou modifier le niveau de cuisson, appuyez sur l'une des touches sensitives.
Pour désactiver la fonction Bridge, appuyez sur 0 . Les zones de cuisson fonctionnement de nouveau de manière independante.

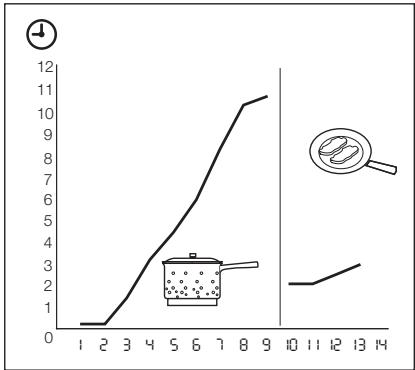

DÉMARRAGE AUTOMATIQUE DE LA CUISSON
La fonction de démarrage automatique de la cuisson permet d'atteindre plusrapidement le niveau de cuisson souhaite. Cette fonction active le niveau de cuisson le plus élevé pendant un certain temps (voir leschema) puis redescend au niveau selectionné.
Pour activer la fonction de démarriage automatique de la cuisson pour une zone de cuisson :
-
Appuyez sur la touche ( s'affiche).
-
Réglez immédiatement le niveau de cuisson souhaïte. Au bout de 5 secondes, R s'affiche.
Pour désactiver cette fonction, modifiez le niveau de cuisson.
FUNCTION BOOSTER
La fonction Booster vous permet d'augmenter la puissance des zones de cuisson à induction. La fonction Booster peut être activée pour une durée limite (voir le chapitre « Caracteristiques techniques »). La zone de cuisson à induction revient ensuite automatiquement au niveau de cuisson le plus élevé. Pour activer cette fonction, appuyez sur P; s'affiche. Pour la dés-activer, modifiez le niveau de cuisson.

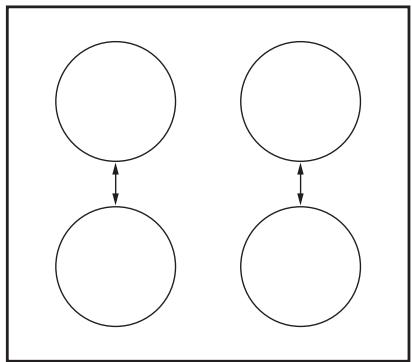

GESTIONNAIRE DE PUISSANCE
Le gestionnaire de puissance répartit la puissance disponible entre deux zones de cuisson qui sont coupées pour former une paire (voir la figure). La fonction Booster augmente la puissance au niveau maximal pour l'une des zones de cuisson de la paire. La puissance de la seconde zone de cuisson diminue automatiquement. L'affiche du niveau de cuisson de la zone à puissance réduite oscille entre deux niveaux.
MINUTEUR
Minuteur dégressif
Utilisez le minuteur dégressif pour régler la durée de fonctionnement de la zone de cuisson.
Réglez le minuteur dégressif après avoir sélectionné la zone de cuisson.
Vous pouvez régler le niveau de cuisson avant ou après avoir régle le minuteur.
PourCHOISIRazonedecuisson:ap-puyezsur 工 aplusieurs reprises jusqu'ace que l'indicateur de la zone de cuisson correspondante s'affiche.
Pour activer le minuteur dégressif: appuyez sur la touche + du minuteur pour régler la durée (de 00 à 99 minutes). Lorsque le voyant de la zone de cuisson clignote lentement, le compte à rebours démarre.
- Pour vérifier la durée restante : choisissez la zone de cuisson à l'aide de ①. Levoyant de la zone de cuisson clignoterapidement.L'affichage indique la durée restante.
Pour modifier le minuteur dégressif :choisissez la zone de cuisson à l'aide de ① . Appuyez sur + ou - .
- Pour désactiver le minuteur :CHOisissez la zone de cuisson à l'aide de ① .Appuyez sur — .Le temps restant estdécompté jusqu'à ② .Levoyant de lazone de cuisson s'eteint.
Lorsque le compte à rebours touche à sa fin, un signal sonore retentit et 00 cli-gnote. La zone de cuisson se désactive.
- Pour arrêter le signal sonore : ap-puyez sur ①
CountUp Timer (Minuteur progressif)
Utilisez le CountUp Timer pour contröler la durée de fonctionnement de la zone de cuisson sélectionnee.
- Pour selectionner la zone de cuisson (si plusieurs zones sont en cours d'utilisation): appuyez sur ① à plusieurs reprises jusqu'à ce que l'indicateur de la zone de cuisson correspondante s'affiche.
- Pour activer la fonction CountUp Timer : appuyez sur — jusqu'à ce que UP s'allume. Lorsque levoyant de la zone de cuisson clignote lentement, le minuteur démarre. L'affichage indique, en alternance, UP et le nombre de minutes écoulées.
- Pour contrôle la durée de fonctionnement de la zone de cuisson selectionnée :CHOISSEZ LA ZONE DE CUISSON à l'aide de ① .Le voyant de la zone de cuisson clignote rapidement. L'affchage indique la durée de fonctionnement de la zone de cuisson.
- Pour désactiver le CountUp Timer :CHOISISEZ LA ZON DE CUISSON A L'AIDE DE ① et appuyez sur + ou — pour désactiver le minuteur. Le voyant de la zone de cuisson s'eteint.
Minuterie
Vous pouvez utiliser le minuteur comme miniterie lorsque vous n'utilise pas les zones de cuisson. Appuyez sur ① . Appuyez sur la touche + ou — du minuteur pour régler la durée. Lorsque la durée s'est écoulée, un signal sonore retentit et 00 clignote.
- Pour arrêté le signal sonore : ap-puyez sur ①
STOP+GO
La fonction co^STOP permet de basculer simultanément toutes les zones de cuisson actives en position de maintien au chaud (U). Il n'est désormais plus possible de modifier le niveau de cuisson en cours co^STOP
La fonction n'interrompt pas le minuteur.
Pour activer cette fonction, appuyez sur GO . Le symbole s'allume.
- Pour désactiver cette fonction, appuyez sur . Le niveau de cuisson pré-cédent s'allume.
VERROUILAGE
Pendant l'utilisation des zones de cuisson, vous pouvez verrouiller le bandeau de commande, à l'exception de la touche ①. Ceci empêchera une modification involontaire du niveau de cuisson.
Réglez tout d'abord le niveau de cuisson. Pour démarrer cette fonction, appuyez sur 1 . Le symbole s'allume pendant 4 secondes.
Le minuteur reste allumé.
PourmettreaI'arréctcettefonction,ap-puyezsur .Le niveaudeciussonprécedent s'allume.
Lorsque you mettez l'appareil à l'arrêt,
vous désactivez également cette fonction.
SECURITE ENFANTS
Ce dispositif permet d'éviter une utilisation involonteaire de l'appareil.
Pour activer le dispositif de sécurité enfants :
Activez l'appareil avec ① .Ne selec-tionnez aucun niveau de cuisson.
- Appuyez sur pendant 4 secondes. Le symbole L s'allume.
- Désactive l'appareil avec ①.
Pour désactiver le dispositif de sécurité enfants
Activez l'appareil avec ① . Ne selec-tionnez aucun niveau de cuisson. Ap-puyez sur l pendant 4 secondes. Le symbole l s'allume.
- Désactive l'appareil avec ①.
Pour désactiver le dispositif de sécurité enfants pour une seule session de cuisson
Activez l'appareil avec ① . Le symbole L s'allume.
- Appuyez sur pendant 4 secondes. Réglez le niveau de cuisson dans les
10 secondes qui suivent Vous pouvez utiliser l'appareil.
- Lorsque vous désactiver z'appareil avec ①, la sécurité enfants est à nouveau activée.
OFFSOUND CONTROL (DÉSACTIVATION ET ACTIVATION DES SIGNAUX SONORES)
Déactivation des signaux sonores
Mettez l'appareil à l'arrêt.
Appuyez sur ① pendant 3 secondes. Tous les indicateurs s'allument et s'éteignent.
Appuyez sur pendant 3 secondes. s allume, le signal sonore est activé. Appuyez sur + , s allume, le signal sonore est désactivé.
Lorsque cette fonction est activée, l'appareil émet des signaux sonores uniquement dans les circonstances suivantes :
- quand vous appuyez sur ①
- quand le minuteur arrive en fin de course
- quand le décompte se termine
- quand vous posez un objet sur le ban-deau de commande.
Activation des signaux sonores
Mettez l'appareil à l'arrêt.
Appuyez sur ① pendant 3 secondes. Tous les indicateurs s'allument et s'eteignent.
Appuyez sur pendant 3 secondes. [s'allume, le signal sonore est désacté.
Appuyez sur +, s'allume. Les signaux sonores sont actives.
CONSEILS UTILES
ZONES DE CUISSON À INDUCTION
Sur les zones de cuisson à induction, un champ électromagnetique puissant chauffe les recipients très rapidement.
RECIPIENTS DE CUISSON COMPATIBLES AVEC LES ZONES DE CUISSON À INDUCTION
Utilisez des recipients adaptations aux zones de cuisson à induction.
Matériaux des recipients
- adaptations : fonte, acier, acier émailé, acier inoxydable, fond multicouche (homologué par le fabricant).
- inadaptés : aluminium, cuivre, laiton, verre, céramique, porcelain.
Un récipient convient à l'induction si :
... une petite quantité d'eau contenu dans un recipient chauffe dans un bref laps de temps sur une zone de cuisson régée sur le niveau de cuisson maximal.
... un aimant adhére au fond du réci-pient.
Le fond du bénépant de cuisson doit être aussi plat et écais que possible.
Dimensions du récipient de cuisson : les zones de cuisson à induction s'adap-tent automatiquement au diamètre du fond du récipient utilisé, jusqu'à une certaine limite.
UTILISATION DES ZONES DE CUISSON
IMPORTANT
Posez le écipient sur la croix se trouvant sur la surface de cuisson. Recouvre complètement la croix. La zone magnétique au fond du écipient doit avoir un diamètre minimum de 125 mm. Les zones de cuisson à induction s'adaptent automatiquement au diamètre du fond du écipient utilisé. Les écipients de grande taille peuvent re
poser sur deux zones de cuisson en même temps.
BRUIT PENDANT LE FONCTIONNEMENT
Si vous entendez :
- un craquement : le récipient est composé de différents matériaux (conception "sandwich").
- un bruit de sifflement : vous utilisez une ou plusieurs zones de cuisson avec des niveaux de cuisson élevés et le recipient est composé de différents matériaux (conception "sandwich").
- Un bourdonnement : vous utilisez des puissances élevées.
- UnCLSUTATION: des commutations électriques se produit.
- Un sifflement, un bourdonnement : le ventilateur fonctionne.
Les bruits décrits sont normaux et ne constituent pas un dysfonctionnement.
ÉCONOMIES D'ENERGIE
Comment réaliser des économies d'énergie
- Si possible, couvrez toujours les éléments de cuisson avec un couverclependant la cuisson.
- Déposez toujours le récipient sur la zone de cuisson avant demettre celle-ci en fonctionnement.
- Vous pouvez utiliser la chaleur résiduelle pour conserver les aliments au baud ou pour faire fondre.
Efficacité de la zone de cuisson
L'efficacité de la zone de cuisson est liée au diamètre du récipient. Un récipient plus petit que le diamètre minimal recommendé ne recoit qu'une petite partie de la puissance générae par la zone de cuisson. Pour connaître les diamètres minimaux, voir le chapitre « Caracteristiques techniques »
ÖKO TIMER (MINUTEUR ECO)
Pour réaliser des économies d'énergie, la zone de cuisson se désactive automatiquement avant le signal du minuteur. La différence de temps de fonctionnement dépend du niveau et de la durée de cuisson.
Lorsque you augmentez le niveau de cisson, l'augmentation energetique de la zone de cisson n'est pas proportionnelle. Cela signifie que la zone de cisson utilisée a un niveau de cisson moyen utilise moins de la moitié de sa puissance.
Les valeurs figurant dans le tableau suivant sont fournies à titre indicatif.
EXAMPLES DE CUISSON
Le rapport entre le niveau de cuisson et la consommation energetique de la zone de cuisson n'est pas linéaire.
| Ni-veau de cui sso n | Utilisation : | Durée | Conseils | Consom- mation énergéti- que nomi- nale |
| 1 1 | Maintenir au chaud les plats que vous venez de cuire | selon les be- soins. | Mettez un couvercle sur le récantient | 3 % |
| 1 - 3 | Sauce hollandaise, faire fondre : du beurre, du chocolat, de la gelatine | 5 - 25 min | Remuez de temps en temps | 3 - 8 % |
| 1 - 3 | Solidifier : omelettes ba- veuses, oeufs au plat | 10 - 40 min | Couvrez pendant la cuisson. | 3 - 8 % |
| 3 - 5 | Cuire à feu doux le riz et les plats à base de pro- duits laitiers ; réchauffa- ge des plats cuisinés | 25 - 50 min | Ajoutez au moins deux fois plus d'eau que de riz. Remuez car les alimentés à ba- se de lait se séparent durant la cuisson. | 8 - 13 % |
| 5 - 7 | Cuire les légumes, le poisson, la vande à la vapeur | 20 - 45 min | Ajoutez quelques cuil- lérées à soupe de li- quide | 13 - 18 % |
| 7 - 9 | Cuire des pommes de terre à la vapeur | 20 - 60 min | Utilisez max. ¼ l d'eau pour 750 g de pom- mes de terre. | 18 - 25 % |
| 7 - 9 | Cuire de grandes quant- tités d'aliments, ragoûts et soupes | 60 - 150 min | Ajoutez jusqu'à 3 l de liquide, plus les ingré- dients. | 18 - 25 % |
| 9 - 12 | Poêler à feu doux : es- calopes, cordons bleus de veau, côtelettes, ris- soles, saucisses, fouie, roux, øeufs, crêpes, bei- gnets | au besoin | Retournez à la moitié du temps | 25 – 45 % |
| 12 - 13 | Poêler à feu vif des pommes de terre risso- lées, fillets, steaks | 5 - 15 min | Retournez à la moitié du temps | 45 – 64 % |
| 14 | Faire bouillir de l'eau, cuire des pâtes, griller la viande (gou- lasch, bœuf braisé), cuire des frites. | 100 % | ||
| P | Faire bouillir une grande quantité d'eau. Le gestionnaire de puissance est activé. | |||
ENTRETIEN ET NETTOYAGE
Nettoyez l'appareil après chaque utilisation. Utilisez toujours des recipients de cuisson dont le fond est propre.
Les égratignures ou les taches sombres sur la vitrocéramique n'ont aucune influence sur le fonctionnement de l'appareil.
Pour enlever les salissures :
-
Enlevez immédiatement : plastique fondu, films plastiques et aïments contenant du sucre. Sinon, la saleté pourrait endommager l'appeil. Utilisez un racloir spécial pour la vitre. Tenez le racloir inclé sur la surface vitrée et faites glisser la lame du racloir pour enlever les salissures.
-
Une fois que l'appareil a suffisamment refroidi, enlevez : traces de calcaire et d'eau, projections de graisse, décolorations métalliques liusantes. Utilisez un agent de nettoyage pour vitrocéramique ou acier inoxydable.
-
Nettoyez l'appareil à l'aide d'un chiffon humide et d'un peu de détergent.
- Et enfin, essuyez l'appareil à l'aide d'un chiffon propre.
EN CAS D'ANOMALIE DE FONCTIONNEMENT
| Problème | Possible | Solution |
| Vous ne pouvez pas allu-mer l'appareil ou le fairefonctionner. | Allumez de nouveau l'appareil et réglez le niveaude cisson en moins de10 secondes. | |
| Vous avez appuyé sur plus-sieurs touches sensitivesen même temps. | N'appuyez que sur uneseule touche sensitive à lafois. | |
| La fonction Stop+Go estactivée. | Reportez-vous au chapitre« Notice d'utilisation » . | |
| Il y a de l'eau ou des ta-ches deGRAISSER sur lebandeau de commande. | Nettoyez le bandeau decommande. | |
| Un signal sonore retentitet l'appareil s'éteint.Un signal sonore retentitlorsque l'appareil estétéint. | Vous avez posé quelschose sur une ou plus-sieurs touches sensitives. | Retirez l'objet des touchessensitive. |
| L'appareil s'éteint. | Vous avez posé quelschose sur la touche sensi-tive ①. | Retirez l'objet de la touche sensitive. |
| Le voyageant de chaleur rési-duelle ne s'allume pas. | La zone de cisson n'estpas chaude parce qu'elle n'a fonctionné que peu detemps. | Si la zone de cisson a euassez de temps pourchauffer, faites appel à vo-tré service après-vente. |
| La fonction de démarragateg automatique de la cissonne fonctionne pas. | La zone de cisson estchaude. | Laissez la zone de cissonrefroidir. |
| Le niveau de cisson leplus élevé est réglé. | Le niveau de cisson leplus élevé est identique àla fonction de démarragateg automatique de la cis-son. | |
| Le niveau de cissonchange. | Le gestionnaire de puis-sance est activé. | Reportez-vous au chapitre« Gestionnaire de puissan-ce » . |
| Les touches sensitives sontchaudes. | Le rèciprit est trop grandou vous l'avez placé troppréès des commandes. | Placez les rècipondents degrande taille sur les zonesde cisson arrêté, si né-cessaire. |
| Aucun signal sonore ne saft entendre lorsque vousappuyez sur les touchessensitives du bandeau. | Les signaux sonores sontdésactivés. | Activez les signaux (reportez-vous au chapitre« Commande sans son »). |
| - s'allume. | La fonction d'arrêt automatique est activée. | Éteignez l'appareil puis al-lumez-le de nouveau. |
| L s'allume. | La fonction Sécurité en-fants ou Verrouillage est activée. | Reportez-vous au chapitre « Notice d'utilisation ». |
| F s'allume. | Aucun réseau ne se trouve sur la zone de cuisson. | Placez un réseau sur la zone de cuisson. |
| Le réseau n'est pas adapté. | Utilisez un réseau adap- té. | |
| Le diamètre du fond du réseau est trop petit pour la zone de cuisson. | Utilisez un réseau de di- mensions appropriées. | |
| Le réseau de cuisson ne recouvre pas la croix. | Recouvre complètement la croix. | |
| E et un chiffre s'affichent. | Une erreur s'est produit dans l'appareil. | Débranche l'appareil de l'alimentation électrique pendant quelques minu- tes. Déconnectez le fusible de l'installation domesti- que. Rebranche l'appa- reil. Si E s'allume à nou- veau, contactez votre ser- vice après-vente. |
| E3 s'allume. | Le branchement électrique n'est pas adapté. La ten- sion d'alimentation est hors limites. | Demandez à un électricien qualifié de vérifier l'installa- tion. |
| E4 s'allume. | Une erreur s'est produit dans l'appareil car un réseau chauffe à vide. La protection anti-surchauffe des zones de cuisson et l'arrêt automatique sont activés. | Éteignez l'appareil. Enle- vez le réseau chaud. Aubout d'environ 30 secon- des, remettez la zone de cuisson en fonctionne- ment. Si le réseau était la cause du problème, le message d'erreur disparait de l'affichage, mais l'indicateur de chaleur résiduel- le peut demeurer. Laissez le réseau refroidir et re- portez-vous au chapitre « Récipiens de cuisson compatibles avec les zones de cuisson à induc- tion » pour voir si votre réseau est compatible avec l'appareil. |
| E7 s'allume. | Le ventilateur de refroidissement est bloqué. | Assurez-vous qu'aucun object ne bloque le ventilateur de refroidissement. Si E7 s'allume à nouveau, contactez votre service après-vente. |
| E8 s'allume. | Le branchement électrique n'est pas adapté. L'appa-reil n'est branché qu'à une seule phase. | Branchez l'appareil comme illustré. |
Si les indications ci-dessus ne vous permètten pas de remédier au problème, veuillez vous adresser à votre revendeur ou au service après-vente. Veuillez lui fournir les informations figurant sur la plaque signaletique, la combinaison à 3 lettres et chiffres pour la vitrocéramique (située dans un descoins de la table de cuisson) et le type de message d'erreur qui s'affiche. Veilze à faire fonctionner l'appareil correctement. En cas d'erreur de manipulation de la part de l'utilisateur, le déplacement du technicien du service après-vente ou du magasin vendeur peut être facturé même en cours de garantie. Les instructions relatives au service après-vente et aux conditions de garantie figurent dans le livre de garantie.
INSTALLATION
AVERTISSEMENT
Reportez-vous au chapitre « Consignes de sécurité »
Avant l'installation
Avant l'installation de l'appareil, notez cidesous les informations figurant sur la plaque signalétique. La plaque signalétique se trouve au bas de l'enveloppe extérieure de l'appareil.
- Modèle
- PNC
- Numéro de série
APPAREILS ENCASTRABLES
- Les apparèls encastrables ne peuvent être mis en fonctionnement qu'après

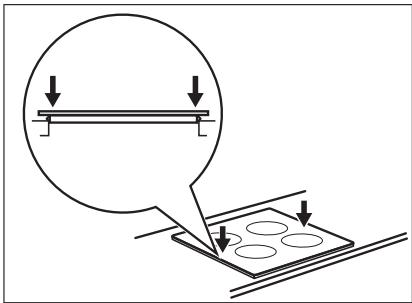

MONTAGE
avoir eté installés dans des meubles et sur des plans de travail homologues et adaptations.
CÁBLE D'ALIMENTATION
- L'appareil est fourni avec le cable d'alimentation.
- Si le cable d'alimentation est endomma-gé, il doit être remplaced par un cable spécial (type H05BB-F Tmax 90 °C ou de calibre supérieur). Contactez notre service après-vente.
i

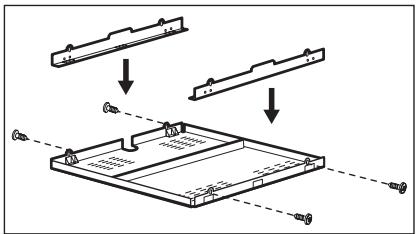

Si vous utilisez une enceinte de protection (accessoire en option1), l'espace de circulation d'air de 5 mm et le fond de protection installé directement sous l'appareil ne sont plus nécessaires.
Vou ne pouvez pas utiliser le boitier de protection si vous installez l'appareil audressus d'un four.
1) L'enceinte de protection n'est pas disponible dans tous les pays. Veuillez contacter votre revendeur local.
CHARACTERISTIQUES TECHNIQUES
| Modell EHI6740FOK | Prod.Nr. 949 596 048 00 |
| Typ 58 GAD DC AU | 220-240 V 50-60 Hz |
| Induction 7.4 kW | Made in Germany |
| Ser.Nr. ...... | 7.4 kW |
| ELECTROLUX | CE X |
Puissance des zones de cuisson
| Zone de cuisson | Puisance nominale (ni-veau de cuis-son max.) [W] | Fonction Booster acti-vee [W] | Durée maxi-male de la fonction Booster [min] | Diamètre minimal du réci-pient [mm] |
| Arrière droite— 180 mm | 1800 W | 2800 W | 10 | 145 |
| Avant droite —145 mm | 1400 W | 2500 W | 4 | 125 |
| Arrière gauche | 2300 W | 3200 W | 10 | 125 |
| Avant gauche | 2300 W | 3200 W | 10 | 125 |
La puissance des zones de cuisson peut légèrement différer des données du ta-
bleau. Elle dépend de la matière et des dimensions du réseau.
EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT
Recyclez les matériaux portant le symbole
. Déposez les emballages dans les
conteneurs prévus à cet effet.
Contribuez à la protection de
I'environnement et a vous securié,
recyclez vos produits électriques et
electroniques. Ne jetez pas les apparèils
portant le symbole X avec les ordures
ménagères. Emmenez un tel produit dans
votrecentrelocalderecyclageou
contactez vos services municipaux.
