BEDIENUNGSANLEITUNG AF-S DX NIKKOR 35MM F-1.8G NIKON

Benutzerhandbuch S.16

Beim Berühren der Innenteile von Kamera oder Objektiv droht Verletzungsgefahr. Überlassen Sie Reparaturen unbedingt ausschließlich qualifizierten Technikern. Kommt es durch einen heftigen Stoß (z.B. Fall auf den Boden) zu einem Bruch von Kamera oder Objektiv, so trennen Sie zunachst das Produkt vom Stromnetz bzw. entnahmen die Batterie(n) und geben es dann an eine autorisierte Nikon-Servicestelle zur Überprüfung ab.

Bei einer Störung sofort die Stromversorgung ausschalten.

Bei Entwicklung von Rauch oder ungewöhnlichem Geruch durch Kamera oder Objektiv entnehmen Sie bereits die Batterie(n); bzw. vorsichtig vorgehen, Denn es besteht Verbrennungsgefahr. Bei einem Weiterbetrieb unter diesen Umständen droht Verletzungsgefahr.

Nach dem Abtrennen von der Stromversorgung geben Sie das Gerät an eine autorisierte Nikon-Servicestelle zur Überprüfung ab.

Kamera oder Objektiv keinesfalls bei Vorhandensein von brennbarem Gas einsetzen.

Wird elektronisches Gerät bei brennbarem Gas betrieben, so droht u. U. Explosions- oder Brandgefahr.

Keinesfalls durch Objektiv oder Sicher in die Sonne blichen.
Beim Betrachten der Sonne oder anderer starker
Lichtquellen durch Objektiv oder Sicher droht eine permanente Schädigung des Sehvermögens.

Dem Zugriff von Kindern entziehen.

Es ist unbedingt daraufur zu sorgen, dass Kleinkinder keine Batterien oder andere Kleinteile in den Mundnehmen konnen.

Beim Umgang mit Kamera und Objektiv unbedingt die folgenden Vorsichtmaßnahmen beachten:

Schützen Sie die Kamera und das Objektiv vor Feuchtigkeit. Andernfalls droht Brand- oder Stromschlaggagefrak.
- Handhaben oder berühren Sie die Kamera bzw. das Objektiv keinesfalls mit nassen Händen. Andernfalls droht Stromschlaggefahr.
- Bei Gegenlichtaufnahmen nicht das Objektiv gegen die Sonne richten oder das Sonnenlicht direkt durch das Objektiv eintreten setzen. Dies konnte eine Überhitzung der Kamera verursachen und ein Brand konnte die Folge sein.
- Vor einem längeren Nichtgebrauch des Objektivs bringen Sie den vorderen und hinteren Deckel an und bewahren das Objektiv geschützt vor direkter Sonnenlichteinwirkung auf. Andernfalls droht Brandgebung wegen möglicher Fokussierung von Sonnenlicht durch das Objektiv auf brennbare Gegenstände.

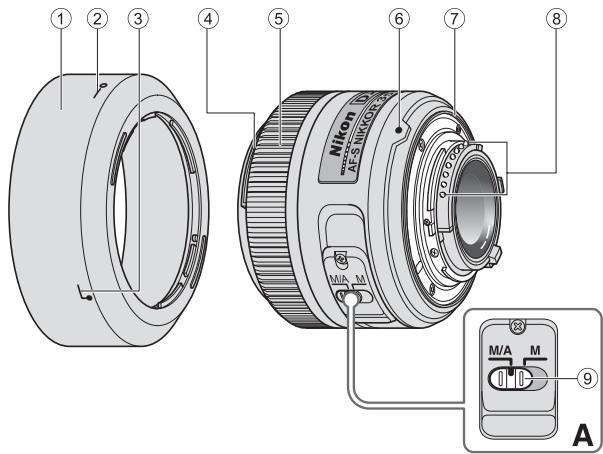

■ Nomenklatur

① Gegenlichtblende (S.19)
② Markierung für die Ausrichtung der Gegenlichtblende (S. 19)
③ Markierung für die Arretierung der Gegenlichtblende (S. 19)
④ Markierung für das Ansetzen der Gegenlichtblende (S. 19)
⑤ Enternungseinstellring (S. 19)
⑥ Markierung für die Ausrichtung des Objektivs (S. 18)
Dichtungsmanschette (S.20)
⑧ CPU-Kontakte (S.20)
⑨ Fokusmodusschalter (S. 19)

Wir danken Ohnen für das Vertrauen, das Sie Nikon mit dem Kauf des AF-S DX NIKKOR 35mm 1:1,8G entgegenbringen. DX-NIKKOR-Objektive sind speziell für die Verwendung mit digitalen Nikon-Spiegelreflexkameras mit DX-Bildformat konstruiert, wie etwa die D300 und die D90. Der Bildwinkel des Objektivs entspricht bei Verwendung an einer DX-Format-Kamera dem eines Objektivs mit der ca. 1,5-fachten Brennweite an einer Kleinbildkamera. Machen Sie sichitte vor dem Gebrauch these Objektivs mit dem Inhalt dieser Bedienungsanleitung und dem Benutzerhandbuch ihrer Kamera vertraut.

Die wichtigsten Merkmale

• Der Fokussiermechanismus des Objektivs wird von einem Silent Wave Motor angetrieben, so dass die Scharfeinstellung per Autofokus stufenlos, gefäuschem und praktisch verzogierungsfrei erfolgt. Mit dem Fokusmodusschalter 9)...lätst sich muhelos zwischen Autofokus (A) und manueller Scharfeinstellung (M) wechseln.
• Eine besonders prazise Belichtungssteuerung resultiert, wenn das Objektiv auf eine Nikon-Kamera mit 3D-Color-Matrixmessung montiert wird, da die Motiventfernungsdaten vom Objektiv zur Kamera übertragen werden.
• Durch eine aspharische ED-Glas-Linse (extra-low dispersion) wird der Farbefehler effektiv korrigiert. So werden eine außergewöhnlich hohe optische Leistung und Abbildungsqualität erzielt. Die Blende mit abgerundeten Lamellen erzeugt ein sehr natürliches Bokeh bei unscharf abgebildeten Objekten in Vorder- und Hintergrund.
• Bis zu zwei Slave-Blitzgeräte SB-R200 konnen am Objektiv angebracht werden.

■ Verwendung des Objektivs Anbringen des Objektivs an der Kamera

1 Schalten Sie die Stromversorgung der Kamera aus.
2 Nehmen Sie den hinteren Objektivdeckel ab. (Abb. D)
3 Fluchten Sie die Markierung für die Ausrichtung des Objektiv 6 an Objektiv und Kamera, und drehen Sie das Objektiv gegen den Uhrzeigersinn, bis es hörbar einrastet. Stellen Sie safer, dass sich das Objektiv in der korrekten Position befindet, wenn sie die Markierung für die Ausrichtung des Objektiv 6upon auf dem Objektiv befindet.
4 Nehmen Sie den vorderen Objektivdeckel ab. (Abb.C)

Abnehmer des Objektivs von der Kamera

1 Schalten Sie die Stromversorgung der Kamera aus.
2 Halten Sie die Objektiv-Freigabetaste gedrückt und drehen Sie das Objektiv im Uhrzeigersinn.

■ Verwendung der Gegenlichtblende Anbringen der Gegenlichtblende

Richten Sie die Markierung für die Arretierung der Gegenlichtblende (1, eine der beiden Markierungen) ③ an der Gegenlichtblende und die Markierung für das Ansetzen der Gegenlichtblende 4 am Objektiv aneinander aus und drehen Sie die Gegenlichtblende gegen den Uhrzeigersinn (von der Rückseite der Kamera aus betrachtet), bis sie mit einem Klicken einrastet (Abb. B).

• Achten Sie darauf, die Markierung für das Ansetzen der Gegenlichtblende und die Markierung für die Ausrichtung der Gegenlichtblende (—o) ② aneinander auszurichten.
• Wenn die Gegenlichtblende nicht richtig angebracht ist, schattet sie u. U. einen Teil des Motifs ab.
• Das Anbringen bzw. Abnehmer der Gegenlichtblende fällt leichter, wenn Sie diese an der Basis (in der Höhe der Markierung für die Arretierung der Gegenlichtblende und nicht an den äußerten Kanten fassen.
  Die Gegenlichtblende kann zum Verstuen in umgekehrter Position an das Objektiv angesetzt werden.

Abnehmer der Gegenlichtblende

Die Gegenlichtblende zum Lösen an der Basis fassen (in der Höhe der Markierung für die Arretierung der Gegenlichtblende) und von der Rückseite der Kamera aus gesehen im Uhrzeugersinn drehen.

■ Fokusierung (Abb. A)

Stellen Sie den Fokusmodusschalter ihrer Kamera entsprechend der nachstehenden Tabelle ein.

Fokussteuerung (Kamera)	Fokussteuerung (Objektiv)
	M/A	M
AF (A/S/C)	Aufofokus mit Priorität der manuellen Scharfeinstellung	Manueller Fokus (mit elektronischer Einstellhile)
MF	Manueller Fokus (mit elektronischer Einstellhile)

Weitere Informationen zum Kamera-Fokusmodus\ finden Sie im Benutzerhandbuch ihrer Kamera.

Autofokus mit Priorität der manuellen Scharfeinstellung (M/A-Modus)

1 Stellen Sie den Fokusmodusschalter ⑨ am Objektiv auf M/A.
2 Der Autofokus ist aktiviert, aber Sie konnen manuell fokussieren, indem Sie den Entfernungseinstirling 5 drehen, während Sie den Ausloser am ersten Druckpunkt gedrückten halten oder während Sie die AF-ON-Taste am Kameragehäuse gedrückt halten (insofern die Kamera über eine AF-ON-Taste verfügt).
3 Drücken Sie den Auslöser erneut bis zum ersten Druckpunkt oder drücken Sie die AF-ON-Taste erneut, wenn Sie von der manuellen Scharfinstallung zum Autofokusbetrieb zurückwechseln möglichn.

Blendeneinstellung

Stellen Sie die Blende an der Kamera ein.

Integriertes Blitzgerät und Abschattung*

• Das integrierte Blitzgerät kann nicht für Entfernungen von unter 0,6 m eingesetzt werden.
• Verwenden Sie beim Blitzen mit dem integrierten Blitzgerät keine Gegenlichtblende.
• Abschattung tritt auf, wenn die Gegenlichtblende oder - je nach Entfernung - der Objektivtubus einen sightbaren Schatten ins Motiv wirft.

Pflege des Objektivs

• Halten Sie die CPU-Kontakte (8) stets sauber und schützen Sie sie vor Beschädigung.
• Bei einer Beschäftigung der Dichtungsmanschette (7) sollenn Sie das Objektiv bei einer Nikon-Servicestelle zur Reparatur abgeben.

• Säubern Sie die Linsenobeflächen mit einem Blasepinsel. Staub und Flecken entfern Sie mit einem sauberen, weichen Baumwolltuch oder Optik-Reinigungspapier, das Sie mit Ethanol (Alkohol) oder Optikreinigungsflüssigkeit anfeuchen. Wischen Sie in kreisformigen Bewegungen von der Mitte nach außen, ohne dass Wischspuren zurückbleiben oder Sie andere Teile des Objektivs berühren.

• Verwenden Sie niemals organische Lösungsmittel wie Verdünner oder Benzin zum Reinigen des Objektivs. Dies können das Objektiv beschädigen, einen Brand auslösen bzw. gesundheitliche Schäden mit sich bringen.
  Zum Schutz der Frontlinse kann ein Klarglasfilter (NC) verwendet werden. Die Gegenlichtblende wirkt als zusätzlicher Frontlinsenschutz.

• Beim Verstauen des Objektivs in seinem flexiblen Etui mussen der vordere und der wichtere Deckel Deckel aufgesetzt sein.
• Halten oder haben Sie das Objektiv oder die Kamera nicht an der angesetzten Gegenlichtblende.
• Bei längerer Nichtbenutzung sollte das Objektiv an einem kühlen, trockenen Ort aufbewahrt werden, um Schimmelbildung und Korrosion zu vermeiden. Halten Sie das Objektiv von direkter Sonneneinstrahlung oder Chemikalien wie Kampfer oder Naphthalin fern.
• Halten Sie das Objektiv von Wasser fern, das zur Korrosion und zu Betriebsstörungen führen kann.
• Einige Teile des Objektivs bestehen aus verstärktem Kunststoff. Lassen Sie das Objektiv deshalb nie an übermäßig heifen Orten liegen!

■ Im Lieferumfang enthaltenes Zubehör

Vorderer Objektivdeckel LC-52 mit Schnappverschluss (52 mm)
- Hinterer Objektivdeckel
Bajonett-Gegenlichtblende HB-46
- Objektivbeutel CL-0913

Optionales Zubehör

• 52 mm-Schraubfilter

Technische Daten

Objektivtyp: AF-S-DX-NIKKOR-Objektiv vom Typ G mit integrierter CPU und F-Bajonettanschluss (speziell ausgelegt für den Gebrauch mit digitalen Nikon-Spiegelreflexkameras mit DX-Bildformat)

Brennweite: 35 mm

Lichtstärke: 1,8

Optischer Aufbau: 8 Linsen in 6 Gruppen (1 asphärische Linse)

Bildwinkel: 44°

Enternungsdaten: Übermittlung an die Kamera

Fokussierung: RF-System, Autofokus mit Silent Wave Motor, manuell über separates Entfernungseinstellung

Naheinstellgrenze: 0,3m

Blende: Irisblende mit 7 gerundeten Lamellen

Blendensteuerung: Vollautomatisch

Blendenbereich: 1,8 bis 22

Belichtungsmessung: Offenblendenmessung

Filtergewinde: 52mm (P = 0,75mm)

Abmessungen: ca. 70 (Durchm.) × 52,5 mm (Lange ab Bajonettauflage)

Gewicht: ca. 200 g

Änderungen und Irrtümer vorbehalten.
