MANUALE UTENTE AF-S DX NIKKOR 35MM F-1.8G NIKON

Toccando le parti interne della fotocamera o dell'obiettivo si potrebbero causare dei guasti. Le riparazioni devono essere eseguite solamente da tecnici qualificati. Qualora, in caso di caduta o di qualiassi altri incidente, la fotocamera o l'obiettivo dovessero rompersi, portare il prodotto presso un punto di assistenza Nikon autorizzato per l'ispezione, dopo averlo disinserito alla presa e/o rimioso la batteria.

In caso di malfunzionamento, disattivare immediatamente la fotocamera

Qualora dalla fotocamera o dall'obiettivo dovesse uscire del fumo o un odore insolito, rimuovere immediatamente la batteria, facendo attenzione a non utionarsi.

Continuando a utilizzare la fotocamera, sussiste il rischio di leSIONi.

Dopo aver rimioso o scollegato la fonte di alimentazione, portare il prodotto presso un punto di assistenza Nikon autorizzato per l'ispezione.

Non usare la fotocamera o l'obiettivo in presenza di gas inflammabili

L'utilizzo di apparecchiature elettroniche in presenza di gas inflammabili cui causare esplizioni o incendi.

Non guardare il sole in modo diretto attraverso I'obiettivo o il mirino

Guardando in modo diretto il sole o qualsiasi altra fonte intensa di luce, si è soggetti al rischio di indebolimento permanente della vista.

Tenere lontano dalla portata dei bambini

Fare molta attenzione che i bambini non ingeriscano le batterie o altri piccole parti.

Nell'utilizzo della fotocamera e dell'obiettivo, osservare le seguenti precauzioni

• Mantenere la fotocamera e l'obiettivo asciutti. In caso contrario si potrebbe verificare un incendio o scesse elettriche.
• Non maneggiare né toccare la fotocamera o l'obiettivo con le mani bagnate. In caso contrario, si potrebbero verificare scosse elettriche.
• Durante le riprese in controluce, non pumentare l'obiettivo.
  verso il sole ed evitare che la luce solare passi direttamente
  attraverso diesso, poiché la fotocamera potrebbe surriscaldarsi ed eventualmente provocare un incendio.
• Se si prevede di non utilizzato l'obiettivo per un periodo prolongato di tempo, montare entrambi i tappi di protezione e riporlo lontano alla luce diretta del sole. Il mancato rispetto di但这a istruzione cui cause incendi, poiché l'obiettivo potrebbe concentrare la luce del sole su un ogatto infiammabile.

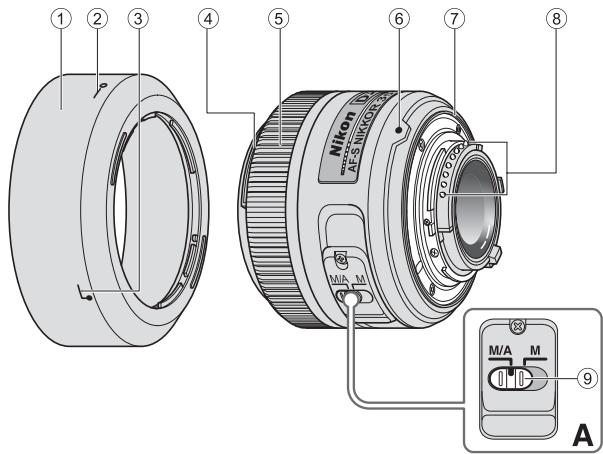

Denominazione

① Paraluce (P.55)
② Indice di regolazione del paraluce (P.55)
③ Indice di collegamento del paraluce (P.55)
④ Indice di montaggio del paraluce (P.55)
⑤ Anello di messa a fuoco (P. 55)
⑥ Indice di montaggio (P. 54)
⑦ Guarnizione in gomma della montatura dell'obiettivo (P. 56)
⑧ Contatti CPU (P. 56)
9 Interruttore del modo di messa a fuoco (P. 55)

( ) : Pagina di riferimento

Grazie per aver acquistato l'obiettivo AF-S DX NIKKOR 35mm f/1,8G. DX Gli obiettivi Nikkor sono appositamente studiati per l'utilizzo con le fotocamere SLR digitali Nikon (formato Nikon DX), come la D300 e la D90. Quando è montato su fotocamere formato Nikon DX, l'angolo d'immagine dell'obiettivo è approssimativamente parl a 1,5× la lunghezza focale nel formato 35mm. Prima di utilizzare l'obiettivo, leggere queste istruzioni e consultere il Manuale d'uso della fotocamera.

- Caratteristiche principali

• Questo obiettivo si avvale di un motore Silent Wave che azioni il meccanismo di messa a fuoco, pertanto la messa a fuoco automatica risulta agevole, silenziosa e quasi immediata. L'interruttore del modo di messa a fuoco ⑨ consente di selezioneilitamente la messa a fuoco automatica (A) o manuale (M).
• Montando l'obiettivo su una fotocamera Nikon in grado di eseguire la misurazione Color matrix 3D, è possibile controllare l'esposizione con maggiore precisione, in quanto le informazioni relative alla distanza dal soggetto vengono trasferite dall'obiettivo alla fotocamera.
• La soluzione costruttiva adottata, comprehende un elemento asferico, offre prestazioni ottiche e di riproduzione eccezzionali. Inoltere, l'apertura arrotadata del diaframma consente di ottenere un effetto mosso più morbido e piacevole nelle zone sfuocate dell'imagine.
• Lateralmente all'obiettivo è possibile montare fina a due flash remotienza cavi SB-R200.

Uso dell'obiettivo

Montaggio dell'obiettivo sulla fotocamera

1 Spegnere la fotocamera.
2 Togliere il copriobiettivo posteriore. (Fig. D)
3 Allineare il indice di montaggio obiettivo ⑥ con il indices di montaggio posto sul corso della fotocamera e ruotare l'obiettivo in senso antiorario finché non scatterà in posizione. Accertarsi che l'obiettivo sa in posizione corretta quando il indice di montaggio ⑥ sull'obiettivo è rivolto verso l'alto.
4 Togliere il copriobiettivo anteriore. (Fig. C)

Smontaggio dell'obiettivo alla fotocamera

1 Spegnere la fotocamera.
2 Tenere premuto il pulsante di sblocco obiettivo sulla fotocamera e contemporaneamente ruotare l'obiettivo in senso orario.

Utilizzato del paraluce Collegamento del paraluce

Allineare l'indice di collegamento del paraluce ( , uno dei due riferimenti) ③ sul paraluce con l'indice di montaggio del paraluce ④ sull'obiettivo, quando ruotare il paraluce in senso antiorario (guardato impugnando la fotocamera con l'obiettivo rivolto in direzione opposta a se) fino a quando non scatterà in posizione (Fig. B).

• Assicurarsi che l'indice di montaggio del paraluce sia allineato con l'indice di regolazione del paraluce (-o) ②.
• Se il paraluce non è fissato correttamente, si può verificare la vignettatura.
• Per facilitare il fissaggio e la rimozione del paraluce, impugnarlo per la base (vicino all'indice di collegamento del paraluce) anziché verso il bordo esterno.
• Riporre il paraluce innestandolo in posizione invertita.

Smontaggio del paraluce

Per smontare il paraluce, impugnarlo per la base (vicino all'indice di collegamento del paraluce) e ruotare in senso orario (impugnando la fotocamera con l'obiettivo rivolto in direzione opposa a sé).

■ Messa a fuoco (Fig. A)

Impostare il selettore di modo di messa a fuoco della fotocamera in conformità alla seguente tabella.

Modo di messa a fuoco della fotocamera	Modo di messa a fuoco dell'obiettivo
	M/A	M
AF (A/S/C)	Messa a fuoco automatica con esclusion per il funzionamento in manuale	Messa a fuoco manuale (Aiuto per la messa fuco disposabile)
MF	Messa a fuoco manuale (Aiuto per la messa fuco disposabile)

Per ulteriori informazioni sui modi di messa a fuoco della fotocamera, consultare il Manuale d'uso della fotocamera.

Messa a fuoco automatica con esclusione per il funzionamento in manuale (modalità M/A)

1 Impostare l'interruttore del modo di messa a fuoco ⑨ dell'obiettivo su M/A.
2 L'autofocus è attivo, ma è possibile escluderlo ruotando l'anello di messa a fuoco ⑤ separato e premendo contemporaneamente il pulsante di scatto a metàcorsa, oppure premendo il pulsante AF-ON sul corpo macchina, se la fotocamera ne è dotata.
3 Per disattivare la messa a fuoco manuale e riattivare l'autofocus, premere il pulsante di scatto a metà corsa, oppure premere nuovamente il pulsante AF-ON.

Impostazione dell'apertura

Regolare l'apertura utilizzando la fotocamera.

Flash incorp.orato e vignettatura

• Il flash incorporeto non può essere utilizzato a distance inferiore a 0,6 m.
• Per evitare la vignettatura (riduzione della luminosità ai margini dell'imagine), non usare un paraluce.
• La vignettatura è la riduzione della luminosità ai margini dell'imagine che si verifica quando la luce emessa dal flash è ostacolata dal paraluce o dal barilotto, in base alla distanza di ripresa.

Cura e manutenzione dell'obiettivo

• Fare attenuation a non sporcare o danneggiare i contatti CPU (8).
• Nel caso in cui la guarnizione in gomma della montatura dell'obiettivo ⑦ sa danneggiata, provedere alla relativa riparazione presso il punto assistenza Nikon autorizzato più vicino.

• Pulire la superficie delle lenti con un pennello a pompetta. Per rimuovere impronte e macchie,fare uso di un fazzoletto di cotone, soffice e pulito, o di una cartina ottica leggermente imbevuti con alcohol o con un liquido detergente specifico per obietti. Strofinare delicatamente con movimento circolare dal centro verso l'esterno, facendo attenzione a non lasciare traccce o toccare及其他 parti.

• Non utilizzato solventi organici o benzene per pulire l'obiettivo, in quanto potrebbero danneggiare l'obiettivo, causare incendi o problemi di salute.

• Per la protezione dell'elemento anteriore dell'obiettivo sono disponibili apposti filtri NC. Anche il paraluce più essere utilizzato per proteggregate la parte anteriore dell'obiettivo.
• Prima di riporre l'obiettivo nella relativa custodia flessibile, montare entrambi i coperchi anteriore e posteriori.
• Quando l'obiettivo è montato sulla fotocamera, non afferrare o reggere la fotocamera e l'obiettivo dal paraluce.
• Se si prevede di non utilizzato l'obiettivo per periodi prolongati, riporlo in un ambiente fresco e asciutto per prevenir la formazione di muffe e ruggine. Tenerlo inoltre lontano dal sole o da agenti chimici come canfora o naftalina.
• Non bagnarlo e fare attenzione che non cada in acqua. La formazione di ruggine potrebbe danneggiarlo in modo irreparabile.
• Alcune parti della montatura sono realizzate in materiale plastico rinforzato. Per evitare danni non lasciare mai l'obiettivo in un luogo eccessivamente caldo.

■ Accessori in dotazione

• Copriobiettivo anteriore snap-on da 52mm LC-52
• Copriobiettivo posteriore
  Paraluce a baionetta HB-46
  Custodia morbida per obiettivo CL-0913

■ Accessori opzionale

• Filtria vite da 52mm

Caratteristiche tecniche

Tipodi obiettivo: Obiettivo AF-S DX NIKKOR tipo G con CPU incorpORA e innesto a baionetta Nikon (appositamente studiato per l'utilizzo con fotocamere digitali SRL Nikon DX)

Lunghezza focale: 35mm

Apertura f/1,8 massima:

Costruzione 8 elementi in 6 gruppi obiettivo: (1 lente aserica)

AngolodiCampo: 44^

Dati distance: Misurati sul riferimento del piano facale fotocamera

Messa a fuoco: Sistema RF (Rear Focusing), autofocus con motore Silent Wave; manuale mediante ghiera di messa a fuoco separata

Distanza minima 0,3 m per la messa fuoco:

Nr. delle lamelle 7 pz. (arrotondati)

diaframma:

Diaframma: Completamente automatico

Gamma di f/1,8 a f/22

aperture:

Misurazione Con metodo a tutta aperture

dell'esposizione:

Misura 52mm (P = 0,75mm)

dell'accessorio:

Dimensioni: Ca. 70 mm diam. × 52,5 mm (estensione della flangia)

Peso: Ca. 200 g

Le specifiche e i disegn sono soggetti a modifica alla preavviso od obblighi da parte del produttore.
