BEDIENUNGSANLEITUNG CDC 61 X CANDY

DUNSTABZUGSHAUBE - Gebrauchsanweisung

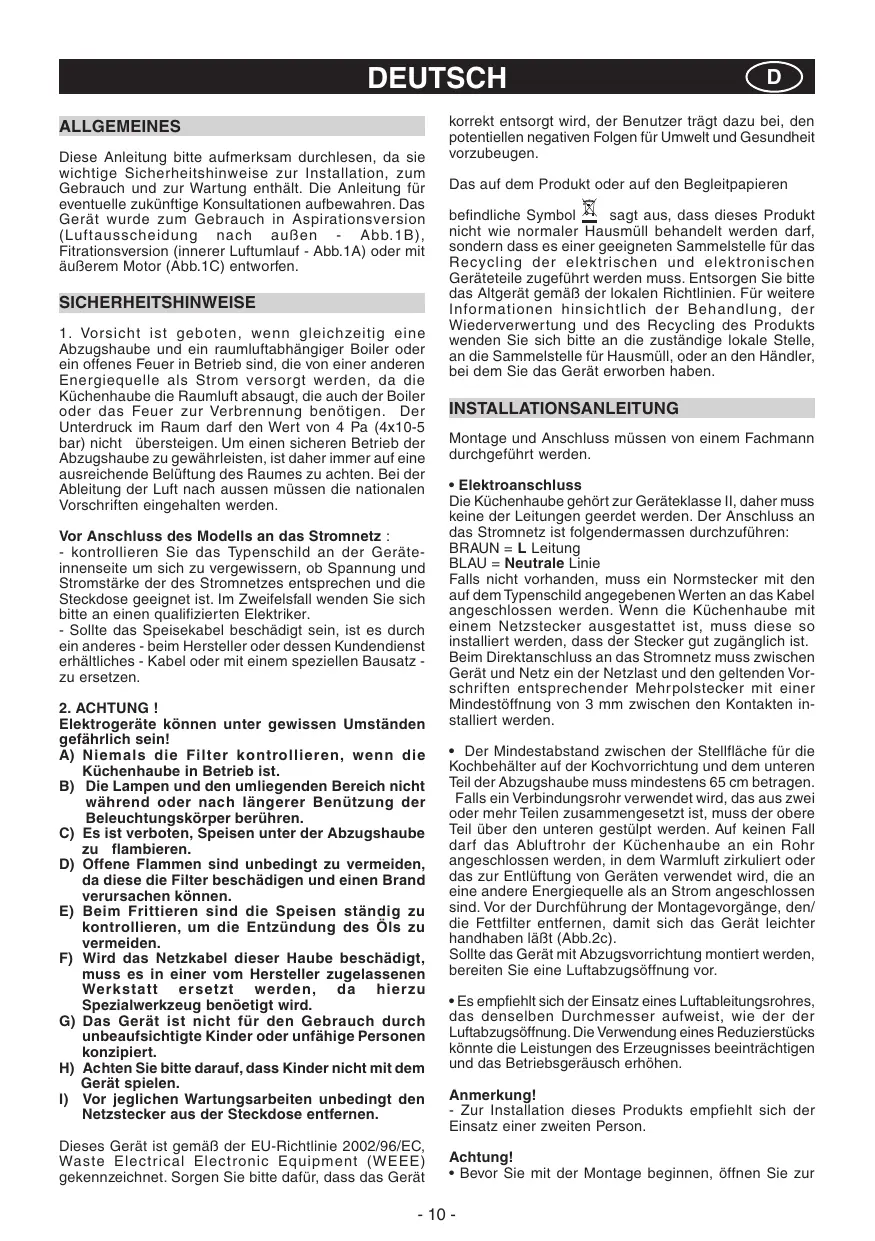

DEUTSCH ALLGEMEINES Diese Anleitung bitte aufmerksam durchlesen, da sie wichtige Sicherheitshinweise zur Installation, zum Gebrauch und zur Wartung enthält. Die Anleitung für eventuelle zukünftige Konsultationen aufbewahren. Das Gerät wurde zum Gebrauch in Aspirationsversion (Luftausscheidung nach außen - Ab b.1B), Fitrationsversion (innerer Luftumlauf - Abb.1A) oder mit äußerem Motor (Abb.1C) entworfen. SICHERHEITSHINWEISE

1. Vorsicht ist geboten, wenn gleichzeitig eine

Abzugshaube und ein raumluftabhängiger Boiler oder ein offenes Feuer in Betrieb sind, die von einer anderen Energiequelle als Strom versorgt werden, da die Küchenhaube die Raumluft absaugt, die auch der Boiler oder das Feuer zur Verbrennung benötigen. Der Unterdruck im Raum darf den Wert von 4 Pa (4x10-5 bar) nicht übersteigen. Um einen sicheren Betrieb der Abzugshaube zu gewährleisten, ist daher immer auf eine ausreichende Belüftung des Raumes zu achten. Bei der Ableitung der Luft nach aussen müssen die nationalen Vorschriften eingehalten werden. Vor Anschluss des Modells an das Stromnetz : - kontrollieren Sie das Typenschild an der Geräteinnenseite um sich zu vergewissern, ob Spannung und Stromstärke der des Stromnetzes entsprechen und die Steckdose geeignet ist. Im Zweifelsfall wenden Sie sich bitte an einen qualifizierten Elektriker. - Sollte das Speisekabel beschädigt sein, ist es durch ein anderes - beim Hersteller oder dessen Kundendienst erhältliches - Kabel oder mit einem speziellen Bausatz zu ersetzen.

Elektrogeräte können unter gewissen Umständen gefährlich sein! A) Niemals die Filter k ontrollieren, wenn die Küchenhaube in Betrieb ist. B) Die Lampen und den umliegenden Bereich nicht während oder nach längerer Benützung der Beleuchtungskörper berühren. C) Es ist verboten, Speisen unter der Abzugshaube zu flambieren. D) Offene Flammen sind unbedingt zu vermeiden, da diese die Filter beschädigen und einen Brand verursachen können. E) Beim Frittieren sind die Speisen ständig zu kontrollieren, um die Entzündung des Öls zu vermeiden. F) Wird das Netzkabel dieser Haube beschädigt, muss es in einer vom Hersteller zugelassenen Werkstatt er setzt werden, da hierzu Spezialwerkzeug benöetigt wird. G) Das Gerät ist nicht für den Gebrauch durch unbeaufsichtigte Kinder oder unfähige Personen konzipiert. H) Achten Sie bitte darauf, dass Kinder nicht mit dem Gerät spielen.

I) Vor jeglichen Wartungsarbeiten unbedingt den

Netzstecker aus der Steckdose entfernen. Dieses Gerät ist gemäß der EU-Richtlinie 2002/96/EC, Waste Electr ical Electronic Equipment (WEEE) gekennzeichnet. Sorgen Sie bitte dafür, dass das Gerät

korrekt entsorgt wird, der Benutzer trägt dazu bei, den potentiellen negativen Folgen für Umwelt und Gesundheit vorzubeugen. Das auf dem Produkt oder auf den Begleitpapieren sagt aus, dass dieses Produkt befindliche Symbol nicht wie normaler Hausmüll behandelt werden darf, sondern dass es einer geeigneten Sammelstelle für das Recycling der elektrischen und elektronischen Geräteteile zugeführt werden muss. Entsorgen Sie bitte das Altgerät gemäß der lokalen Richtlinien. Für weitere Infor mationen hinsichtlich der Behandlung, der Wiederverwer tung und des Recycling des Produkts wenden Sie sich bitte an die zuständige lokale Stelle, an die Sammelstelle für Hausmüll, oder an den Händler, bei dem Sie das Gerät erworben haben. INSTALLATIONSANLEITUNG Montage und Anschluss müssen von einem Fachmann durchgeführt werden.

• Elektroanschluss Die Küchenhaube gehört zur Geräteklasse II, daher muss keine der Leitungen geerdet werden. Der Anschluss an das Stromnetz ist folgendermassen durchzuführen: BRAUN = L Leitung BLAU = Neutrale Linie Falls nicht vorhanden, muss ein Normstecker mit den auf dem Typenschild angegebenen Werten an das Kabel angeschlossen werden. Wenn die Küchenhaube mit einem Netzstecker ausgestattet ist, muss diese so installiert werden, dass der Stecker gut zugänglich ist. Beim Direktanschluss an das Stromnetz muss zwischen Gerät und Netz ein der Netzlast und den geltenden Vorschriften entsprechender Mehr polstecker mit einer Mindestöffnung von 3 mm zwischen den Kontakten installiert werden.
• Der Mindestabstand zwischen der Stellfläche für die Kochbehälter auf der Kochvorrichtung und dem unteren Teil der Abzugshaube muss mindestens 65 cm betragen. Falls ein Verbindungsrohr verwendet wird, das aus zwei oder mehr Teilen zusammengesetzt ist, muss der obere Teil über den unteren gestülpt werden. Auf keinen Fall darf das Abluftrohr der Küchenhaube an ein Rohr angeschlossen werden, in dem Warmluft zirkuliert oder das zur Entlüftung von Geräten verwendet wird, die an eine andere Energiequelle als an Strom angeschlossen sind. Vor der Durchführung der Montagevorgänge, den/ die Fettfilter entfernen, damit sich das Gerät leichter handhaben läßt (Abb.2c). Sollte das Gerät mit Abzugsvorrichtung montiert werden, bereiten Sie eine Luftabzugsöffnung vor.
• Es empfiehlt sich der Einsatz eines Luftableitungsrohres, das denselben Durchmesser aufweist, wie der der Luftabzugsöffnung. Die Verwendung eines Reduzierstücks könnte die Leistungen des Erzeugnisses beeinträchtigen und das Betriebsgeräusch erhöhen. Anmerkung! - Zur Installation dieses Produkts empfiehlt sich der Einsatz einer zweiten Person. Achtung!
• Bevor Sie mit der Montage beginnen, öffnen Sie zur

einfacheren Handhabung der Dunstabzugshaube die Verpackung, entnehmen Sie die Dunstabzugshaube und legen Sie sie auf einer bequemen Fläche ab (Abb. 2a). Öffnen Sie das Paneel wie in Abb. 2b gezeigt. Entfernen Sie das Aluminiumpaneel, indem Sie am Griff, wie in der Abb. 2c dargestellt, ziehen. Wenn das Gerät mit Aktivkohlefiltern ausgestattet ist, entfernen Sie diese, indem Sie den Hebel nach außen ziehen (siehe Abb. 2d).

• Montage der Abzugshaube Das Produkt wird fertig zusammengebaut geliefert. Zur Montage gehen Sie wie nachfolgend beschrieben vor: - Entfernen Sie die vier Schrauben A, wie in der Abb. 3 dargestellt. - Die Kabelabdeckung C abschrauben (2 Schrauben B) wie in Abb. 3 gezeigt. - Im Schlitz H befinden sich Kabel mit einem Schnellverbinder (A-B Abb. 4), die Kabel müssen nach außen gezogen und die Verbindung wie in Abb. 4 gezeigt getrennt werden. - Den Haubenkörper D von der Struktur G trennen , wie in Abb. 4 gezeigt.
• Befestigung an der Wand - Legen Sie die Befestigungsschablone an der Wand an. (Achten Sie hierbei auf den Mindestabstand zwischen Kochfeld und Dunstabzugshaube.) Markieren und bohren Sie die Befestigungslöcher. - Die Expansionsdübel einsetzen und die 2 Schrauben C teilweise einschrauben. Abb.5. - Ist Ihr Modell ein Umluftgerät, bringen Sie den Schlauch C (nicht mitgeliefert) an der Luftabzugsöffnung D der Dunstabzugshaube und des Luftabzugsflansches Y an, bevor Sie den Haubenkörper an der Struktur befestigen. (Abb. 6). - Ist Ihr Modell ein Abluftgerät, entfernen Sie das Gitter F (Abb. 8) nur, falls die Abluftleitung durch die Halterung des Luftabzugs Y geführt werden muss. (Abb. 7) - Schließen Sie den Schlauch C an der Luftabzugsöffnung D an, die wiederum mit dem zuvor vorgesehenen Ausschnitt für die Luftableitung verbunden wird. - Bringen Sie die Halterung des Luftabzugs Y mit Hilfe der 2 Schrauben E an der Wand an (Abb. 9). - Befestigen Sie die Struktur G mit den beiden Schrauben C, die zuvor in die Wand gesetzt und nicht ganz eingeschraubt wurden (Abb. 9), richten Sie die Struktur G waagrecht aus und befestigen Sie sie mit weiteren 4 Schrauben E endgültig an der Wand (Abb. 9). - Verwenden Sie zur Geräteinstallation Schrauben und Spreizdübel, die für die jeweilige Wandart (zum Beispiel: Stahlbetonwände, Wände aus Gipspappe usw.) geeignet sind. - Sollten die Schrauben und Dübel als Geräteausstattung mitgeliefert werden, stellen Sie bitte sicher, dass sie sich für die Art von Wand, an der das Gerät montiert werden soll, eignen. - Setzen Sie das Gehäuse D in die Struktur G, dabei darauf achten, dass die Schlitze H des Gehäuses mit den seitlichen Stiften L der Struktur übereinstimmen (Abb. 10), schieben Sie das Gehäuse nach oben und befestigen Sie es mit den 4 Schrauben A auf der Unterseite der Haube (Abb. 11). Achtung! Wenn die Abzugshaube nicht flach an der Wand anliegt, dann prüfen Sie den Sitz der beiden seitlichen Stifte L in den Schlitzen H des Haubenkörpers (Abb. 10). - Stellen Sie den elektrischen Anschluss wieder her, indem Sie den Stecker A mit dem Stecker B verbinden; setzen Sie sie dann in den Schlitz ein und befestigen Sie erneut die Kabelabdeckung C mit den 2 Schrauben B (Abb. 12).

BENUTZUNG UND WARTUNG

• Es wird empfohlen, die Dunstabzugshaube schon vor Kochbeginn der Speisen einzuschalten. Es wird weiterhin empfohlen, das Gerät nach Beendigung des Kochvorgangs noch 15 Minuten weiterlaufen zu lassen, um den vollständigen Abzug der Kochdünste zu gewährleisten. Die Leistungsfähigkeit der Dunstabzugshaube hängt entscheidend von der Sorgfalt und Regelmäßigkeit der Wartung ab, insbesondere die des Fettfilters und die des Aktivkohlefilters.
• Der Fettfilter hat die Aufgabe, die in den Kochdünsten enthaltenen Fettpartikel zurückzuhalten. Er ist demnach der Verschmutzung besonders ausgesetzt und sollte, je nach Gebrauch und Kochgewohnheiten, in mehr oder weniger langen Zeitabschnitten gereinigt werden. - Um der Brandgefahr vorzubeugen, müssen maximal alle 2 Monate die Fettfilter gewaschen werden. Das geht auch mit der Spülmaschine. - Nach einigen Waschgängen können Farbveränderungen auftreten. Hieraus resultiert jedoch kein Anspruch auf kostenlosen Ersatz derselben. Durch Nichteinhaltung der Vorgaben hinsichtlich des Austauschs und der Reinigung der Fettfilter kann Brand verursacht werden.
• Die Aktivkohlefilter dienen dazu, die Luft zu reinigen, die wieder in den Raum zurückgeführt wird. Die Filter sind weder waschbar noch wiederverwertbar und müssen spätestens alle vier Monate ausgewechselt werden. Die Sättigung der Aktivkohle hängt von der mehr oder minder langen Benutzungsdauer der Dunstabzugshaube, von der Art der zubereiteten Speisen und von der mehr oder weniger häufigen Reinigung des Fettfilters ab.
• Reinigen Sie die Haube innen und außen regelmäßig mit Spiritus oder einem neutralen Flüssigreiniger ohne Scheuermittel.
• Die Beleuchtung der Dunstabzugshaube ist dazu geplant, während des Kochvorgangs eingesetzt zu werden. Durch einen ver länger ten Einsatz der Beleuchtung wird die durchschnittliche Lebensdauer der Leuchten erheblich gemindert.
• Austausch der Halogenlampen (Abb. 15). Zum Austausch der Halogenlampen B drücken Sie die Lampen mit zwei Finger n aus dem Inneren der Dunstabzugshaube nach unten, wie in der Abbildung 15 zu sehen ist. Tauschen Sie die Lampe durch eine desselben Typs aus. BEDIENUNG: (Abb.13) Taste A = schaltet die Beleuchtung ein/aus. Taste B = schaltet die Haube ein/aus. Das Gerät schaltet sich in der ersten Saugstärke ein. Wenn die Haube eingeschaltet ist, die Taste eine halbe Sekunde lang drükken, um sie abzuschalten. Ist die Haube in der ersten Saugstärke eingeschaltet, ist es zum Abschalten nicht erforderlich, die Taste zu drücken. Verringert die Geschwindigkeit des Motors. Display C = zeigt die gewählte Motorgeschwindigkeit und die Aktivierung der Timer-Funktion an. Taste D = schaltet die Haube ein. Erhöht die Geschwindigkeit des Motors. Wenn man, während die Haube in Betrieb ist, auf die 3° Geschwindigkeit drückt, stellt sich für 10 Minuten automatisch die “Intensiv-Stufe” ein, dann geht die Haube wieder auf die Geschwindigkeit zurück, welche vorher in Betrieb war. Während der Funktion “Intensiv-Stufe” leuchtet das Display auf.

Taste E = Der Timer steuert die Zeit der Funktionen. Ab der Aktivierung der Taste bleiben diese für 15 Minuten eingeschaltet und werden dann ausgeschaltet. Der Timer kann durch erneuten Druck auf die Taste E deaktiviert werden. Bei aktivierter Timer-Funktion muss auf dem Display der Dezimalpunkt auf Blinklicht geschaltet sein. Befindet sich die Dunstabzugshaube auf Intensivstufe, kann der Timer nicht aktiviert werden. Wird bei ausgeschaltetem Gerät die Taste E für 2 Sekunden gedrückt, wird die Funktion "Clean Air" aktiviert. Diese bewirkt das Einschalten des Motors für 10 Minuten jede Stunde auf der ersten Leistungsstufe. Während dieser Funktionsweise muss auf dem Display eine Rotationsbewegung der peripheren Segmente angezeigt sein. Nach Ablauf dieser Zeit schaltet der Motor ab und auf dem Display muss die Fix-Anzeige des Buchstaben "C" ersichtlich sein, und zwar so lange, bis nach weiteren 50 Minuten der Motor erneut für 10 Minuten startet, und so weiter. Fettfilter gereinigt werden. - Leuchtet die Taste A alle 0,5 Sek. auf, müssen die Kohlefilter ausgetauscht werden. Nachdem der gesäuberte Filter wieder eingesetzt wurde, muss der elektronische Speicher neu aktiviert werden, indem man die Taste A für circa 5 Sek. gedrückt hält bis diese aufhört zu blinken.

• BEDIENUNG: (Abb.14B) DER BELEUCHTUNG die SimboLbezeichnungen sind folgend wiedergegeben: A = Taste BELEUCHTUNG B = Taste OFF C = Taste ERSTE GESCHWINDIGKEIT D = Taste ZWEITE GESCHWINDIGKEIT E = Taste DRITTE GESCHWINDIGKEIT G = MOTORKONTROLLEUCHTE FÜR SCHÄDEN, DIE AUF DIE NICHTBEACHTUNG

DER OBEN GENANNTEN ANWEISUNGEN ZURUCKZUFÜHREN

SIND, WIRD KEINERLEI VERANTWORTUNG ÜBERNOMMEN.

• Sättigung der Fett- und Aktivkohlefilter: - Blinkt das Display C bei Änderung der Betriebsgeschwindigkeit mit dem Buchstaben F (Bsp. 1 und F), müssen die Fettfilter gereinigt werden. - Blinkt das Display C bei Änderung der Betriebsgeschwindigkeit mit dem Buchstaben A (Bsp. 1 und A), müssen die Kohlefilter ausgetauscht werden. Nachdem der gesäuberte Filter wieder eingesetzt wurde, muss der elektronische Speicher neu aktiviert werden, indem man die Taste A für circa 5 Sek. gedrückt hält bis die Blinkanzeige F oder A auf dem Display C erlischt.
• BEDIENUNG: (Abb.14A) DER BELEUCHTUNG die SimboLbezeichnungen sind folgend wiedergegeben: A = Taste BELEUCHTUNG B = Taste OFF C = Taste ERSTE GESCHWINDIGKEIT D = Taste ZWEITE GESCHWINDIGKEIT E = Taste DRITTE GESCHWINDIGKEIT F = TIMER AUTOMATISCHES ANHALTEN nach 15 Minuten
• Wenn Ihr Gerät mit der Funktion INTENSIVE Geschwindigkeit ausgestattet ist, etwa zwei Sekunden lang die Taste E drücken, dann wird diese aktiviert (dann wird diese) 10 Minuten lang aktiviert, danach kehrt es zu der zuvor eingestellten Geschwindigkeit zurück. Wenn die Funktion aktiv ist, blinkt die LED. Um sie vor Ablauf der 10 Minuten zu unterbrechen, wieder die Taste E drücken.
• Wenn die Taste F zwei Sekunden lang gedrückt wird (bei ausgeschalteter Haube), wird die Funktion “clean air” aktiviert. Diese Funktion bewirkt das Anschalten des Motors für 10 Minuten pro Stunde mit der ersten Geschwindigkeit. Sofort nach der Aktivierung der Funktion startet der Motor mit der 1. Geschwindigkeit für die Dauer von 10 Minuten, während dieser Zeit müssen die Taste F und die Taste C gleichzeitig blinken. Nach Ablaufen dieser Zeit geht der Motor aus, und die Led der Taste F leuchtet fest weiter, bis der Motor nach weiteren 50 Minuten mit der ersten Geschwindigkeit neu startet und die Leds F und C wieder anfangen, 10 Minuten lang zu blinken, und so weiter. Durch Drücken jeder beliebigen Taste außer den Lichtern kehrt die Haube sofort zu ihrem normalen Funktionieren zurück (Beispiel: Wenn ich die Taste D drücke, wird die Funktion “clean air” deaktiviert, und der Motor geht sofort in die 2. Geschwindigkeit; wenn die Taste B gedrückt wird, wird die Funktion deaktiviert)
• Sättigung der Fett- und Aktivkohlefilter: - Leuchtet die Taste A alle 2 Sek. auf, müssen die
