GEBRUIKSAANWIJZING CDC 61 X CANDY

AFZUIGKAP - Gebruiksaanwijzing

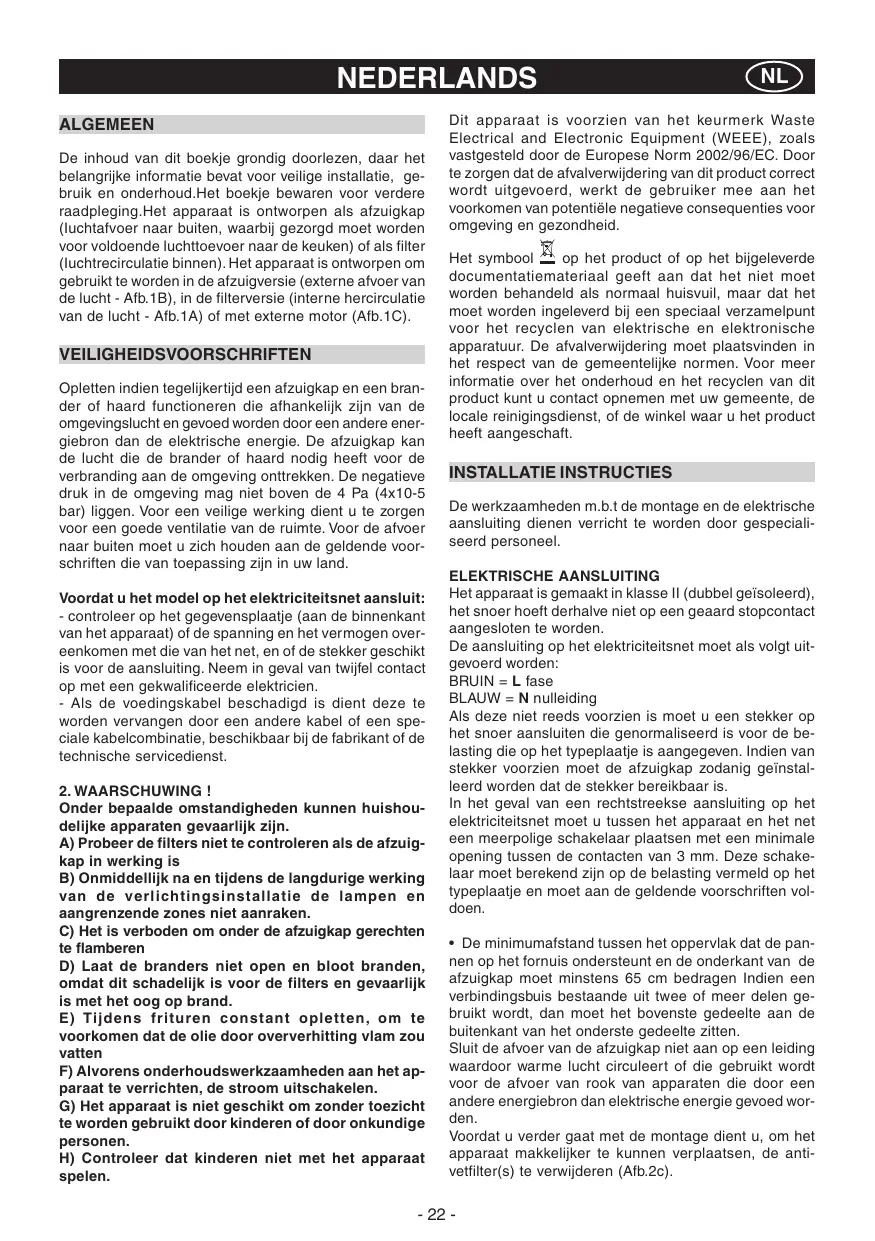

NEDERLANDS ALGEMEEN De inhoud van dit boekje grondig doorlezen, daar het belangrijke informatie bevat voor veilige installatie, gebruik en onderhoud.Het boekje bewaren voor verdere raadpleging.Het apparaat is ontworpen als afzuigkap (Iuchtafvoer naar buiten, waarbij gezorgd moet worden voor voldoende luchttoevoer naar de keuken) of als filter (Iuchtrecirculatie binnen). Het apparaat is ontworpen om gebruikt te worden in de afzuigversie (externe afvoer van de lucht - Afb.1B), in de filterversie (interne hercirculatie van de lucht - Afb.1A) of met externe motor (Afb.1C). VEILIGHEIDSVOORSCHRIFTEN Opletten indien tegelijkertijd een afzuigkap en een brander of haard functioneren die afhankelijk zijn van de omgevingslucht en gevoed worden door een andere energiebron dan de elektrische energie. De afzuigkap kan de lucht die de brander of haard nodig heeft voor de verbranding aan de omgeving onttrekken. De negatieve druk in de omgeving mag niet boven de 4 Pa (4x10-5 bar) liggen. Voor een veilige werking dient u te zorgen voor een goede ventilatie van de ruimte. Voor de afvoer naar buiten moet u zich houden aan de geldende voorschriften die van toepassing zijn in uw land. Voordat u het model op het elektriciteitsnet aansluit: - controleer op het gegevensplaatje (aan de binnenkant van het apparaat) of de spanning en het vermogen overeenkomen met die van het net, en of de stekker geschikt is voor de aansluiting. Neem in geval van twijfel contact op met een gekwalificeerde elektricien. - Als de voedingskabel beschadigd is dient deze te worden vervangen door een andere kabel of een speciale kabelcombinatie, beschikbaar bij de fabrikant of de technische servicedienst.

Onder bepaalde omstandigheden kunnen huishoudelijke apparaten gevaarlijk zijn. A) Probeer de filters niet te controleren als de afzuigkap in werking is B) Onmiddellijk na en tijdens de langdurige werking van de verlichtingsinstallatie de lampen en aangrenzende zones niet aanraken. C) Het is verboden om onder de afzuigkap gerechten te flamberen D) Laat de branders niet open en bloot branden, omdat dit schadelijk is voor de filters en gevaarlijk is met het oog op brand. E) Tijdens frituren constant opletten, om te voorkomen dat de olie door oververhitting vlam zou vatten F) Alvorens onderhoudswerkzaamheden aan het apparaat te verrichten, de stroom uitschakelen. G) Het apparaat is niet geschikt om zonder toezicht te worden gebruikt door kinderen of door onkundige personen. H) Controleer dat kinderen niet met het apparaat spelen.

Dit apparaat is voorzien van het keurmerk Waste Electrical and Electronic Equipment (WEEE), zoals vastgesteld door de Europese Norm 2002/96/EC. Door te zorgen dat de afvalverwijdering van dit product correct wordt uitgevoerd, werkt de gebruiker mee aan het voorkomen van potentiële negatieve consequenties voor omgeving en gezondheid. Het symbool op het product of op het bijgeleverde documentatiemateriaal geeft aan dat het niet moet worden behandeld als normaal huisvuil, maar dat het moet worden ingeleverd bij een speciaal verzamelpunt voor het recyclen van elektrische en elektronische apparatuur. De afvalverwijdering moet plaatsvinden in het respect van de gemeentelijke normen. Voor meer informatie over het onderhoud en het recyclen van dit product kunt u contact opnemen met uw gemeente, de locale reinigingsdienst, of de winkel waar u het product heeft aangeschaft. INSTALLATIE INSTRUCTIES De werkzaamheden m.b.t de montage en de elektrische aansluiting dienen verricht te worden door gespecialiseerd personeel. ELEKTRISCHE AANSLUITING Het apparaat is gemaakt in klasse II (dubbel geïsoleerd), het snoer hoeft derhalve niet op een geaard stopcontact aangesloten te worden. De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden: BRUIN = L fase BLAUW = N nulleiding Als deze niet reeds voorzien is moet u een stekker op het snoer aansluiten die genormaliseerd is voor de belasting die op het typeplaatje is aangegeven. Indien van stekker voorzien moet de afzuigkap zodanig geïnstalleerd worden dat de stekker bereikbaar is. In het geval van een rechtstreekse aansluiting op het elektriciteitsnet moet u tussen het apparaat en het net een meerpolige schakelaar plaatsen met een minimale opening tussen de contacten van 3 mm. Deze schakelaar moet berekend zijn op de belasting vermeld op het typeplaatje en moet aan de geldende voorschriften voldoen.

• De minimumafstand tussen het oppervlak dat de pannen op het fornuis ondersteunt en de onderkant van de afzuigkap moet minstens 65 cm bedragen Indien een verbindingsbuis bestaande uit twee of meer delen gebruikt wordt, dan moet het bovenste gedeelte aan de buitenkant van het onderste gedeelte zitten. Sluit de afvoer van de afzuigkap niet aan op een leiding waardoor warme lucht circuleert of die gebruikt wordt voor de afvoer van rook van apparaten die door een andere energiebron dan elektrische energie gevoed worden. Voordat u verder gaat met de montage dient u, om het apparaat makkelijker te kunnen verplaatsen, de antivetfilter(s) te verwijderen (Afb.2c).

Bij montage van het apparaat in de afzuigversie dient u voor een gat voor de luchtafvoer te zorgen.

• We raden u aan een luchtafvoerbuis te gebruiken met eenzelfde diameter als die van de luchtafvoeropening. Het gebruik van een reduceerelement zou de prestaties van het product kunnen beperken en het lawaai kunnen doen toenemen. Opmerking! - Men raadt aan om iemand anders te vragen om mee te helpen met de installatie van dit product. Attentie!
• Voor u overgaat tot de montagehandelingen en om de afzuigkap tevens beter te kunnen bedienen, opent u de verpakking, pakt u de afzuigkap op en plaatst u hem op een geschikt draagvlak (afb. 2a). Open het paneel zoals aangegeven in afb. 2b. Verwijder het aluminium paneel door aan het handvat te trekken zoals aangegeven in afb. 2c. Als het product is voorzien van actieve koolstoffilters verwijdert u ze door de hendel naar buiten te trekken, zoals aangegeven in afb. 2d.
• Montage van de kap Het product wordt geassembleerd geleverd. Om het te monteren volgt u de volgende handelingen uit: - Verwijder de vier schroeven A, zoals aangegeven in afb. 3. - Verwijder het plaatje van de kabelgeleider C door de 2 schroeven B te verwijderen, zoals aangegeven in afb. 3. - In de opening H zitten twee draden die zijn verbonden door een snelkoppeling (A-B afb. 4). U dient de draden naar buiten te trekken en de elektrische verbinding te scheiden zoals aangegeven in afb. 4. - Scheid de kapbehuizing D van het raamwerk G, zoals aangegeven in afbeelding 4.
• Wandbevestiging - Plaats de bevestigingsmal op de wand (houd rekening met de minimale afstand vanaf de kookplaat). Teken en maak de bevestigingsgaten. - Plaats de expansiepluggen en draai de 2 schroeven C, afb. 5, gedeeltelijk vast. - Als het door u aangeschafte model in de filterversie staat, dient u, voor u het raamwerk aan de romp bevestigt, de flexibele buis C (niet bijgeleverd) in te voeren in de opening voor de luchtafvoer D van de kap en van de flens van de luchtafvoer Y (afb. 6). - Als uw model in de afzuigversie staat, verwijdert u het rooster F (afb. 8), alleen in het geval u de luchtafvoerbuis door de beugel van de luchtafvoer Y, afb. 7, moet laten lopen. - Verbind de flexibele buis C aan de luchtafvoeropening D, die op zijn beurt zal worden aangesloten op de opening voor de luchtafvoer die voorheen is gemaakt. - Bevestig de beugel voor de luchtafvoer Y aan de wand, met behulp van de 2 schroeven E (afb. 9). - Plaats en bevestig het raamwerk G op de twee schroeven C die u v oorheen, niet compleet aangeschroefd (afb. 9), aan de wand heeft bevestigd. Zet het raamwerk G in horizontale positie en bevestig het definitief aan de wand met de andere 4 schroeven E (afb. 9). - Gebruik bij het monteren schroeven en pluggen die geschikt zijn voor het type wand (bv. gewapend beton, gipsplaat, enz.). - Indien de schroeven en de pluggen bij het product zijn geleverd moet u zich ervan verzekeren dat ze geschikt zijn voor het type wand waaraan de kap wordt bevestigd. - Schuif de draagstructuur D in het raamwerk G. Zorg er voor dat de openingen H van de draagstr uctuur overeenkomen met de twee zijdelingse spillen L van het geraamte (afb. 10). Duw de draagstructuur naar boven en bevestig hem definitief m.b.v. de 4 schroeven A aan de onderzijde van de afzuigkap (afb. 11). Attentie! Als de kap niet nauw genoeg aansluit op de wand moet u controleren of de twee zijdelingse spillen L exact overeenkomen met de achterste openingen H van de romp van de kap (afb. 10). - Herstel de elektrische verbinding door de connector A aan te sluiten op de connector B. Steek hem in de opening, sluit alles af door middel van het plaatje van de kabelgeleider C en bevestig hem met de 2 schroeven B (afb. 12).

GEBRUIK EN ONDERHOUD

• We raden aan het apparaat aan te zetten voordat u met de bereiding begint van elke willekeurige maaltijd. We raden u aan het apparaat 15 minuten aan te laten nadat het eten bereid is, voor een optimale luchtverversing. De goede werking van de afzuigkap hangt af van een regelmatig en correct onderhoud; in het bijzonder moet men aandacht besteden aan het vetfilter en aan het filter met actieve koolstof.
• Het vetfilter dient voor het tegenhouden van de vetdeeltjes die in de lucht circuleren, en raakt daarom oververzadigd na onvoorzienbare perioden, afhankelijk van het gebruik van het apparaat. - Om eventueel brandgevaar te voorkomen dient u maximaal om de 2 maanden het vetfilter te wassen. Dit kan ook in de afwasautomaat. - Nadat u het filter enige malen heeft gewassen kan het licht verkleuren. Dit geeft echter geen recht op vervanging van het filter. Voert men de aanwijzingen betreft de vervanging of het wassen niet op, dan kan er brandgevaar optreden in de vetfilters.
• De koolstoffilters zuiveren de lucht die weer in de ruimte teruggevoerd wordt. De filters kunnen niet gereinigd of geregenereerd worden en moeten minimaal eens in de vier maanden vervangen worden. De koolstofverzadiging hangt af van een al dan niet intensief gebruik van de afzuigkap, van het type keuken en van de regelmaat waarmee de vetfilters gereinigd worden.
• Reinig de afzuigkap regelmatig van binnen en van buiten met behulp van een doek gedrenkt in spiritus of in een neutraal, niet schurend afwasmiddel.
• De verlichtingsinstallatie is ontworpen om gebruikt te worden tijdens het koken en niet voor langdur ige verlichting van de omgeving. Het langdurige gebruik van de verlichting vermindert de levensduur van de lampen aanzienlijk.
• Vervanging van de halogeenlampen (Fig.15). Om de halogeenlampen B te vervangen in de afzuigkap duwt u deze met twee vingers naar beneden toe zoals

aangegeven in afb. 15. Vervang met lampen van hetzelfde type. KONTROLLER: (Fig.13) Knop A = voor het aan- en uitschakelen van de lichten Knop B = voor het aan- en uitschakelen van de wasemkap. Het apparaat wordt aangeschakeld op de 1ste snelheid. Als de kap aan is druk 2 sec. lang op de knop om deze uit te schakelen. Als de kap op de 1ste snelheid aangeschakeld is, is het niet nodig de knop ingedrukt te houden om de kap uit te schakelen. Vermindert de snelheid van de motor. Display C = geeft de geselecteerde motorsnelheid en de inschakeling van de timer aan. Knop D = Voor het inschakelen van de afzuigkap. Met deze knop kan een hogere stand gekozen worden. Wanneer deze knop bediend wordt terwijl de afzuigkap in stand 3 staat, wordt de intensiefstand ingesteld. Dit houdt in dat de afzuigkap gedurende 10 minuten op vol vermogen zal werken, waarna hij automatisch terugkeert naar stand 3. Tijdens deze functie knippert het display Toets E = Door de Timer in te schakelen worden de gekozen functies 15 minuten lang geactiveerd, waarna ze worden uitgeschakeld. Door weer op de toets E te drukken wordt de Timer uitgeschakeld. Als de Timer functie actief is zal op het display het decimale punt knipperen. De Timer kan niet worden ingeschakeld als de functie intensieve snelheid is geactiveerd. Als, wanneer het apparaat uit is, de toets E 2 seconden lang wordt ingedrukt, wordt de functie "clean air" geactiveerd. Deze functie schakelt de motor elk uur 10 minuten lang op de eerste snelheid in. Als deze functie is geactiveerd zullen de zijgedeeltes op het display een draaiende beweging maken. Zodra deze tijd is verstreken gaat de motor uit en verschijnt op het display de letter "C" totdat, na weer 50 minuten, de motor opnieuw voor 10 minuten gaat draaien, enzovoort.

• Vetfilters/koolstoffilters verzadigd: - Als het display C knippert en de ventilatiesnelheid wordt afgewisseld met de letter F (bv. 1 en F) dienen de vetfilters te worden gereinigd. - Als het display C knippert en de ventilatiesnelheid wordt afgewisseld met de letter A (bv. 1 en A) dienen de koolstoffilters te worden vervangen. Als het schone filter weer op zijn plaats zit dient u een reset uit te voeren van het elektronische geheugen door circa 5 seconden op de toets A te drukken, totdat de tekens F of A op het display C stoppen met knipperen. toets E zodat de functie geactiveerd wordt gedurende 10 minuten, waarna het terugkeert naar de eerder ingestelde snelheid. Wanneer de functie actief is knippert de LED: Om de functie te onderbreken voordat de 10 minuten verstreken zijn drukt u opnieuw op toets E. Door 2 seconden op toets F te drukken (met uitgeschakelde kap) wordt de functie “clean air” geactiveerd. Deze functie schakelt om het uur de motor 10 minuten in bij de eerste snelheid. Zodra de functie geactiveerd wordt start de motor bij de 1e snelheid, gedurende 10 minuten. Tijdens deze tijd moeten de toetsen F en C tegelijkertijd knipperen. Na het verstrijken van deze tijd gaat de motor uit en blijft de led van toets F permanent branden tot na 50 minuten de motor opnieuw van start gaat bij de eerste snelheid en de leds van de toetsen F en C weer gedurende 10 minuten knipperen, enz. Door op ongeacht welke toets te drukken, met uitzondering van de lichten, keert de kap onmiddellijk terug naar de gewone werking (drukt u bijvoorbeeld op toets D dan wordt de functie “clean air” gedeactiveerd en gaat de motor onmiddellijk over naar de 2 de snelheid. Drukt u op toets B dan wordt de functie gedeactiveerd).
• Vetfilters/koolstoffilters verzadigd: - Wanneer de toets A knippert met een frequentie van 2 sec., moeten de vetfilters worden gereinigd. - Wanneer de toets A knippert met een frequentie van 0,5 sec., moeten de koolstoffilters worden vervangen. Als het schone filter weer op zijn plaats zit dient u een reset uit te voeren van het elektronische geheugen door circa 5 seconden op de toets A te drukken, totdat deze stopt met knipperen.
• KONTROLLER: (Fig.14B) MEKANISKE symbolen hieronder weergegeven: A = knop LICHT B = knop UIT C = knop EERSTE SNELHEID D = knop TWEEDW DERDE SNELHEID E = knop DERDE SNELHEID G = controlelampje WERKENDE MOTOR zijn de

• Indien uw apparaat voorzien is van de INTENSIEVE snelheidsfunctie, drukt u dan ongeveer 2 seconden op
