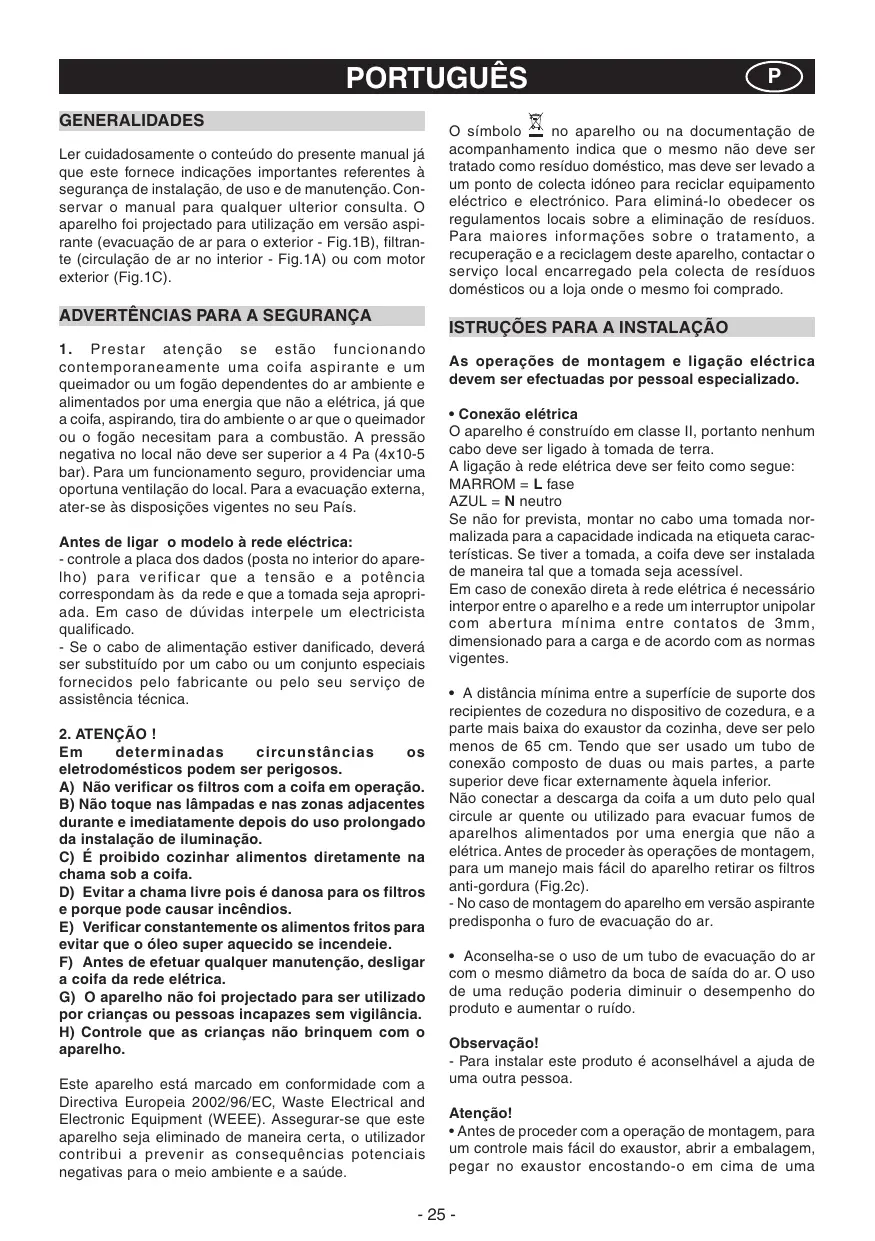

PORTUGUÊS GENERALIDADES Ler cuidadosamente o conteúdo do presente manual já que este fornece indicações importantes referentes à segurança de instalação, de uso e de manutenção. Conservar o manual para qualquer ulterior consulta. O aparelho foi projectado para utilização em versão aspirante (evacuação de ar para o exterior - Fig.1B), filtrante (circulação de ar no interior - Fig.1A) ou com motor exterior (Fig.1C).

O símbolo no aparelho ou na documentação de acompanhamento indica que o mesmo não deve ser tratado como resíduo doméstico, mas deve ser levado a um ponto de colecta idóneo para reciclar equipamento eléctrico e electrónico. Para eliminá-lo obedecer os regulamentos locais sobre a eliminação de resíduos. Para maiores infor mações sobre o tratamento, a recuperação e a reciclagem deste aparelho, contactar o serviço local encarregado pela colecta de resíduos domésticos ou a loja onde o mesmo foi comprado.

ISTRUÇÕES PARA A INSTALAÇÃO

1. Prestar atenção se estão funcionando

contemporaneamente uma coifa aspirante e um queimador ou um fogão dependentes do ar ambiente e alimentados por uma energia que não a elétrica, já que a coifa, aspirando, tira do ambiente o ar que o queimador ou o fogão necesitam para a combustão. A pressão negativa no local não deve ser superior a 4 Pa (4x10-5 bar). Para um funcionamento seguro, providenciar uma oportuna ventilação do local. Para a evacuação externa, ater-se às disposições vigentes no seu País. Antes de ligar o modelo à rede eléctrica: - controle a placa dos dados (posta no interior do aparelho) para ve rificar que a tensão e a potência correspondam às da rede e que a tomada seja apropriada. Em caso de dúvidas inter pele um electricista qualificado. - Se o cabo de alimentação estiver danificado, deverá ser substituído por um cabo ou um conjunto especiais fornecidos pelo fabricante ou pelo seu serviço de assistência técnica.

determinadas circunstâncias eletrodomésticos podem ser perigosos. A) Não verificar os filtros com a coifa em operação. B) Não toque nas lâmpadas e nas zonas adjacentes durante e imediatamente depois do uso prolongado da instalação de iluminação. C) É proibido cozinhar alimentos diretamente na chama sob a coifa. D) Evitar a chama livre pois é danosa para os filtros e porque pode causar incêndios. E) Verificar constantemente os alimentos fritos para evitar que o óleo super aquecido se incendeie. F) Antes de efetuar qualquer manutenção, desligar a coifa da rede elétrica. G) O aparelho não foi projectado para ser utilizado por crianças ou pessoas incapazes sem vigilância. H) Controle que as crianças não brinquem com o aparelho. Este aparelho está marcado em conformidade com a Directiva Europeia 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assegurar-se que este aparelho seja eliminado de maneira certa, o utilizador contribui a prevenir as consequências potenciais negativas para o meio ambiente e a saúde. As operações de montagem e ligação eléctrica devem ser efectuadas por pessoal especializado.

• Conexão elétrica O aparelho é construído em classe II, portanto nenhum cabo deve ser ligado à tomada de terra. A ligação à rede elétrica deve ser feito como segue: MARROM = L fase AZUL = N neutro Se não for prevista, montar no cabo uma tomada normalizada para a capacidade indicada na etiqueta características. Se tiver a tomada, a coifa deve ser instalada de maneira tal que a tomada seja acessível. Em caso de conexão direta à rede elétrica é necessário interpor entre o aparelho e a rede um interruptor unipolar com aber tura mínima entre contatos de 3mm, dimensionado para a carga e de acordo com as normas vigentes.
• A distância mínima entre a superfície de suporte dos recipientes de cozedura no dispositivo de cozedura, e a parte mais baixa do exaustor da cozinha, deve ser pelo menos de 65 cm. Tendo que ser usado um tubo de conexão composto de duas ou mais partes, a parte superior deve ficar externamente àquela inferior. Não conectar a descarga da coifa a um duto pelo qual circule ar quente ou utilizado para evacuar fumos de aparelhos alimentados por uma energia que não a elétrica. Antes de proceder às operações de montagem, para um manejo mais fácil do aparelho retirar os filtros anti-gordura (Fig.2c). - No caso de montagem do aparelho em versão aspirante predisponha o furo de evacuação do ar.
• Aconselha-se o uso de um tubo de evacuação do ar com o mesmo diâmetro da boca de saída do ar. O uso de uma redução poderia diminuir o desempenho do produto e aumentar o ruído. Observação! - Para instalar este produto é aconselhável a ajuda de uma outra pessoa. Atenção!
• Antes de proceder com a operação de montagem, para um controle mais fácil do exaustor, abrir a embalagem, pegar no exaustor encostando-o em cima de uma

superfície adequada (fig. 2a). Abra o painel como indicado na fig. 2b. Retirar o painel de alumínio ajustando a pega como indicado na fig. 2c. Caso o produto seja equipado com filtros de carvão activo, retirá-los puxando para o exterior a alavanca, como indicado na figura 2d.

• Montagem do exaustor O produto é entregue com montagem completa. Para efectuar a montagem, efectuar as operações a seguir: - Retirar os quatro parafusos A como indicado na fig. 3. - Remova a chapa passa-fios C tirando os 2 parafusos B como indicado na fig. 3. - No interior do ilhó H há fios ligados com um conector rápido (A-B fig.4), é necessário puxar os fios para fora e separar a ligação eléctrica como indicado na fig. 4. - Separe o corpo do exaustor D da estrutura G como indicado na figura 4.
• Fixação em parede - Posicionar o calibrador de fixação na parede (tomando conta da distância mínima da mesa de trabalho ). Marcar e efectuar os furos de fixação. - Posicione as buchas de expansão e parafuse parcialmente os 2 parafusos C fig. 5. - Se o vosso modelo for de versão filtrante, antes de fixar o corpo do exaustor à estrutura, introduza o tubo flexível C (não fornecido) na saída do ar D do exaustor e do flange da saída do ar Y (fig. 6). - Se o vosso modelo for de versão aspirante, retirar a grelha F (fig. 8) apenas no caso em que haja a necessidade de passar o tubo de emissão do ar para o interior do estribo de saída do ar Y fig. 7. - Conectar o tubo flexível C para a saída do ar D que irá ser conectado ao furo de emissão do ar previamente efectuado. - Fixar o estribo de saída do ar Y na parede mediante os 2 parafusos E (fig. 9). - Posicionar e fixar a estrutura G nos dois parafusos C precedentemente fixados na parede sem ter puxado completamente (fig. 9), alinhar a estrutura G em posição horizontal e fixá-la definitivamente na parede com os outros 4 parafusos E (fig. 9). - Para as diferentes montagens, usar parafusos e lâminas de expansão (ex. concreto, placa de gesso etc.). - No caso em que os parafusos se encontrem em dotação com o produto, verificar que estes sejam aptos ao tipo de parede na qual irá ser colocado o exaustor. - Inserir a caixa D no interior da estrutura G, prestando atenção para que as abas H da caixas combinem com os dois pernos laterais L da estrutura (fig. 10), empurrar a caixa para cima e fixá-la definitivamente através dos 4 parafusos A situada na parte inferior do exaustor (fig. 11). Atenção! Se o exaustor não estiver perfeitamente encostado na parede, verifique a correcta combinação dos dois pernos laterais de fixação L com as abas posteriores H do corpo do exaustor (fig. 10). - Restabelecer a conexão eléctrica unindo o conector A com o B, inserindo-o dentro do ilhó, feche tudo com a chapa passa-fios C fixando-a com os 2 parafusos B (fig. 12).

• É recomendável colocar o aparelho a funcionar antes de proceder com a cozedura de qualquer alimento. É recomendável deixar o aparelho 15 minutos a funcionar, depois de ter terminado a cozedura dos alimentos, para descarregar inteiramente o ar impuro. O bom funcionamento do exaustor depende de uma correcta e constante manutenção; uma atenção especial deve ser dedicada ao filtro anti-gordura e ao filtro de carvão activado.
• O filtro anti-gordura tem a função de reter as partículas gordurosas suspensas no ar, portanto está sujeito à obstruir-se após algum tempo, conforme o uso que se faz do aparelho. - Para prevenir o perigo de eventuais incêndios, no máximo a cada 2 meses é necessário lavar os filtros antigordura, para os quais é possível utilizar também a máquina de lavar louça. - Após algumas lavagens, podem verificar-se alterações da cor. Este fato não dá direito a reclamações para a eventual substituição dos mesmos. No caso de não cumprimento das instruções de substituição e lavagem, pode-se verificar o perigo de incêndio dos filtros anti-gordura.
• Os filtros de carvão activado servem para depurar o ar que será reintroduzido no ambiente. Os filtros de carvão activado não são laváveis ou regeneráveis e deverão ser substituídos no máximo a cada quatro meses. A saturação do carvão activado depende do uso mais ou menos prolongado do aparelho, do tipo de cozinha e da regularidade com a que é efectuada a limpeza do filtro anti-gordura.
• Limpar frequentemente o exaustor, tanto internamente quanto externamente, usando um pano humedecido com álcool desnaturado ou detergentes líquidos neutros e não abrasivos.
• O sistema de iluminação foi projectado para o uso durante a cozedura e não para um uso prolongado de iluminação geral do ambiente. O uso prolongado da iluminação diminui sensivelmente a duração média das lâmpadas.
• Substituição das lâmpadas de halogéneo (Fig.15). Para substituir as lâmpadas alógenas B do interior do exaustor puxar para baixo com dois dedos como descrito na fig. 15. Substitua com lâmpadas do mesmo tipo. COMANDOS: (Fig.13) Tecla A = acende/apaga as luzes Tecla B = liga/desliga a coifa. O aparelho liga na 1° velocidade. Se a coifa está ligada pressionar a tecla por 2 s. para desligá-la. Se a coifa se encontra na 1° velocidade não é necessário manter a tecla pressionada para desligar. Diminui a velocidade do motor. Display C = indica a velocidade seleccionada do motor e a activação do timer. Tecla D = liga a coifa. Aumenta a velocidade do motor. Pressionando a tecla da 3° velocidade insere-se a função intensiva por 10’, depois o aparelho volta a funcionar na velocidade de exercício do momento da activação. Durante esta função o display lampeja. Tecla E = O timer deter mina os tempos de

funcionamento, no momento da activação, para 15 minutos depois de desligar. Para desactivar o timer carregue outra vez na tecla E. Quando a função timer estiver activa, no display deverá piscar o ponto decimal. Se estiver a funcionar na velocidade intensa, não será possível activar o timer. Se carregar 2 segundos na tecla E, quando o aparelho for desligado, activa-se a função "clean air". Esta função liga o motor 10 minutos por hora na primeira velocidade. Durante o funcionamento, o display deverá visualizar um movimento rotativo dos segmentos periféricos. Depois deste tempo ter passado, o motor desliga-se e o display deverá visualizar a letra "C" fixa até, depois de 50 minutos, o motor reiniciar a funcionar mais 10 minutos e assim por diante.

• Saturação dos filtros anti-gordura carvão activo: - Quando o display C piscar alternando a velocidade de funcionamento com a letra F (ex. 1 e F), os filtros antigoruda deverão ser lavados. - Quando o display C piscar alternando a velocidade de funcionamento com a letra A (ex. 1 e A), os filtros carvão deverão ser substituídos. Uma vez colocado o filtro limpo deve-se restabelecer a memória electrónica, carregando na tecla A por aproximadamente 5 segundos, até o indicador luminoso F ou A do display C terminar de piscar.

• Saturação dos filtros anti-gordura carvão activo: - Quando a tecla A piscar com uma frequência de 2 seg. os filtros anti-gordura deverão ser lavados. - Quando a tecla A piscar com uma frequência de 0,5 seg. os filtros carvão deverão ser substituídos. Uma vez colocado o filtro limpo deve-se restabelecer a memória electrónica, carregando na tecla A por aproximadamente 5 segundos até o indicador luminoso apagar-se.
• COMANDOS: (FIG.14B) MECÂNICOS a simbologia é indicada a seguir: A = botão ILUMINAÇÃO B = botão OFF C = botão PRIMEIRA VELOCIDADE D = botão SEGUNDA VELOCIDADE E = botão TERCEIRA VELOCIDADE G= luz MOTOR EM FUNCIONAMENTO

DECLINA-SE DE QUALQUER RESPONSABILIDADE

• COMANDOS: (FIG.14A) LUMINOSOS a simbologia é indicada a seguir: A = botão ILUMINAÇÃO B = botão OFF C = botão PRIMEIRA VELOCIDADE D = botão SEGUNDA VELOCIDADE E = botão TERCEIRA VELOCIDADE F = botão TIMER PARADA AUTOMÁTICA 15 minutos
• Se o seu aparelho for dotado da função velocidade INTENSIVA, manter pressionada a tecla E por cerca 2 segundos e esta função será ativada durante 10 minutos, porque depois volta para a velocidade anteriormente programada. Quando a função está activa, o LED pisca. Para a interromper antes dos 10 minutos, prima novamente a teclas

• Pressionar a tecla F por 2 segundos (com o exaustor desligado ) e ativa-se a função “clean air”. Esta função liga o motor por 10 minutos a cada hora na primeira velocidade. Quando inicialmente ativada esta função, inicia-se o motor na primiera velocidade com uma duração de 10 minutos, durante os quais devem piscar contemporaneamente a tecla F e a tecla C. Depois disto, o motor se desliga e o led da tecla F permanece aceso com a sua luz fixa até que, depois de 50 minutos, o motor liga-se na primeira velocidade e os leds F e C recomeçam a piscar por 10 minutos e assim sucessivamente. Pressionando qualquer tecla, menos as das luzes o exaustor torna imediatamente ao seu funcionamento normal (por exemplo: se pressiono a tecla D desativa-se a função “clean air” e o motor trabalha em sua segunda velocidade; pressionando a tecla B a função desativa-se).
