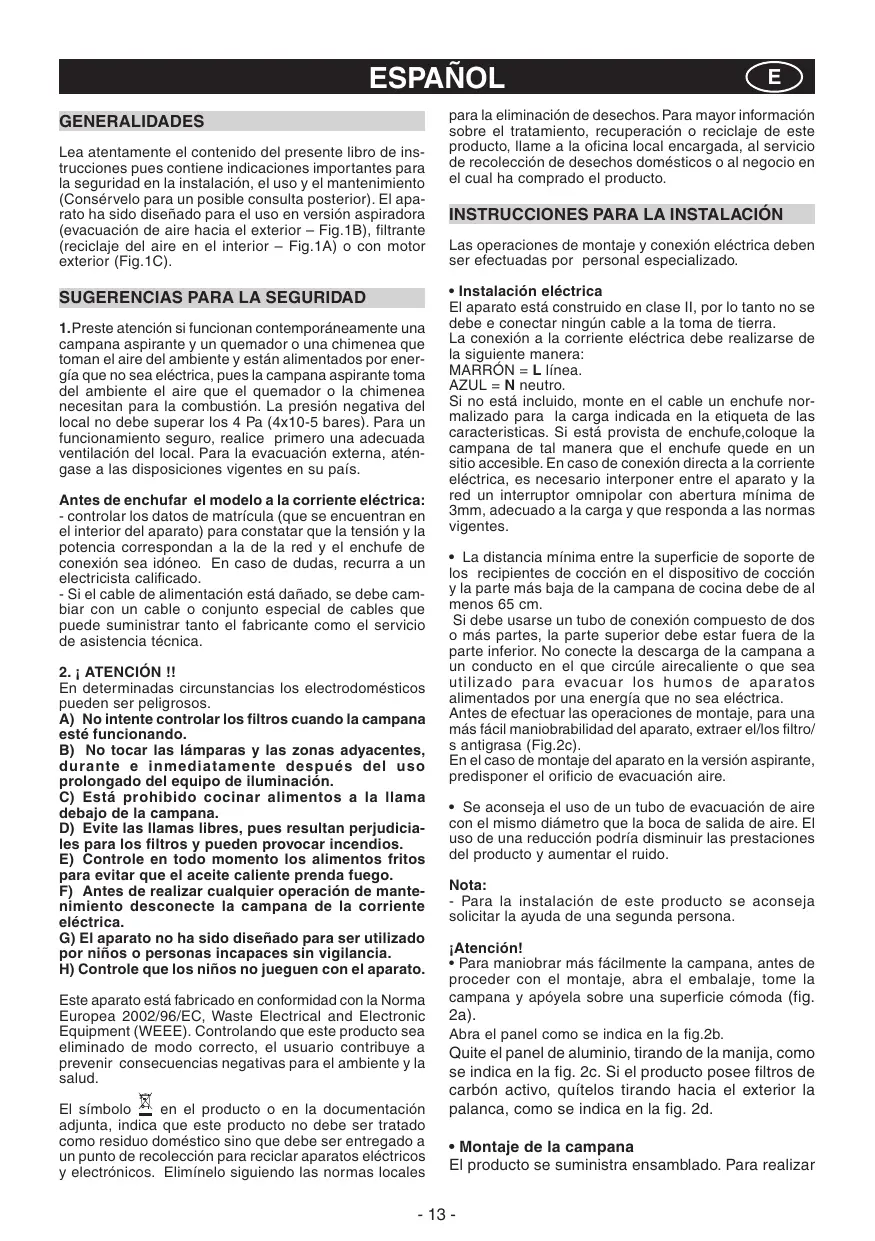

ESPAÑOL GENERALIDADES Lea atentamente el contenido del presente libro de instrucciones pues contiene indicaciones importantes para la seguridad en la instalación, el uso y el mantenimiento (Consérvelo para un posible consulta posterior). El aparato ha sido diseñado para el uso en versión aspiradora (evacuación de aire hacia el exterior – Fig.1B), filtrante (reciclaje del aire en el interior – Fig.1A) o con motor exterior (Fig.1C).

SUGERENCIAS PARA LA SEGURIDAD

1.Preste atención si funcionan contemporáneamente una campana aspirante y un quemador o una chimenea que toman el aire del ambiente y están alimentados por energía que no sea eléctrica, pues la campana aspirante toma del ambiente el aire que el quemador o la chimenea necesitan para la combustión. La presión negativa del local no debe superar los 4 Pa (4x10-5 bares). Para un funcionamiento seguro, realice primero una adecuada ventilación del local. Para la evacuación externa, aténgase a las disposiciones vigentes en su país. Antes de enchufar el modelo a la corriente eléctrica: - controlar los datos de matrícula (que se encuentran en el interior del aparato) para constatar que la tensión y la potencia correspondan a la de la red y el enchufe de conexión sea idóneo. En caso de dudas, recurra a un electricista calificado. - Si el cable de alimentación está dañado, se debe cambiar con un cable o conjunto especial de cables que puede suministrar tanto el fabricante como el servicio de asistencia técnica.

2. ¡ ATENCIÓN !!

En determinadas circunstancias los electrodomésticos pueden ser peligrosos. A) No intente controlar los filtros cuando la campana esté funcionando. B) No tocar las lámparas y las zonas adyacentes, durante e inmediatamente después del uso prolongado del equipo de iluminación. C) Está prohibido cocinar alimentos a la llama debajo de la campana. D) Evite las llamas libres, pues resultan perjudiciales para los filtros y pueden provocar incendios. E) Controle en todo momento los alimentos fritos para evitar que el aceite caliente prenda fuego. F) Antes de realizar cualquier operación de mantenimiento desconecte la campana de la corriente eléctrica. G) El aparato no ha sido diseñado para ser utilizado por niños o personas incapaces sin vigilancia. H) Controle que los niños no jueguen con el aparato. Este aparato está fabricado en conformidad con la Norma Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Controlando que este producto sea eliminado de modo correcto, el usuario contribuye a prevenir consecuencias negativas para el ambiente y la salud. en el producto o en la documentación El símbolo adjunta, indica que este producto no debe ser tratado como residuo doméstico sino que debe ser entregado a un punto de recolección para reciclar aparatos eléctricos y electrónicos. Elimínelo siguiendo las normas locales

para la eliminación de desechos. Para mayor información sobre el tratamiento, recuperación o reciclaje de este producto, llame a la oficina local encargada, al servicio de recolección de desechos domésticos o al negocio en el cual ha comprado el producto.

INSTRUCCIONES PARA LA INSTALACIÓN

Las operaciones de montaje y conexión eléctrica deben ser efectuadas por personal especializado.

• Instalación eléctrica El aparato está construido en clase II, por lo tanto no se debe e conectar ningún cable a la toma de tierra. La conexión a la corriente eléctrica debe realizarse de la siguiente manera: MARRÓN = L línea. AZUL = N neutro. Si no está incluido, monte en el cable un enchufe normalizado para la carga indicada en la etiqueta de las caracteristicas. Si está provista de enchufe,coloque la campana de tal manera que el enchufe quede en un sitio accesible. En caso de conexión directa a la corriente eléctrica, es necesario interponer entre el aparato y la red un interruptor omnipolar con abertura mínima de 3mm, adecuado a la carga y que responda a las normas vigentes.
• La distancia mínima entre la superficie de soporte de los recipientes de cocción en el dispositivo de cocción y la parte más baja de la campana de cocina debe de al menos 65 cm. Si debe usarse un tubo de conexión compuesto de dos o más partes, la parte superior debe estar fuera de la parte inferior. No conecte la descarga de la campana a un conducto en el que circúle airecaliente o que sea utilizado para evacuar los humos de apar atos alimentados por una energía que no sea eléctrica. Antes de efectuar las operaciones de montaje, para una más fácil maniobrabilidad del aparato, extraer el/los filtro/ s antigrasa (Fig.2c). En el caso de montaje del aparato en la versión aspirante, predisponer el orificio de evacuación aire.
• Se aconseja el uso de un tubo de evacuación de aire con el mismo diámetro que la boca de salida de aire. El uso de una reducción podría disminuir las prestaciones del producto y aumentar el ruido. Nota: - Para la instalación de este producto se aconseja solicitar la ayuda de una segunda persona. ¡Atención!
• Para maniobrar más fácilmente la campana, antes de proceder con el montaje, abra el embalaje, tome la campana y apóyela sobre una superficie cómoda (fig. 2a). Abra el panel como se indica en la fig.2b. Quite el panel de aluminio, tirando de la manija, como se indica en la fig. 2c. Si el producto posee filtros de carbón activo, quítelos tirando hacia el exterior la palanca, como se indica en la fig. 2d.
• Montaje de la campana El producto se suministra ensamblado. Para realizar

el montaje, ejecute las siguientes fases: - Quite la placa pasahilos C extrayendo los 2 tornillos B como se indica en la fig.3. - Dentro de la ranura H hay cables conectados con un conector rápido (A-B fig.4), es necesario tirar los cables hacia afuera y separar la conexión eléctrica como se indica en la fig.4. - Separe el cuerpo de la campana D de la estructura G, como se indica en la figura 4.

• Fijación a la pared - Coloque la plantilla de fijación en la pared (teniendo en cuenta la distancia mínima de la encimera). Realice una marca y luego los orificios de fijación. - Coloque las espigas y enrosque parcialmente los 2 tornillos C fig.5. - Si su modelo funciona en versión filtrante, antes de fijar el cuerpo de la campana a la estructura, introduzca el tubo flexible C (no se suministra) en la boca de salida de aire D de la campana y en la de la brida de salida de aire Y (fig. 6). - Si su modelo funciona en versión aspirante, quite la rejilla F (fig. 8) sólo en el caso en que sea necesario hacer pasar el tubo de evacuación de aire dentro de la abrazadera de salida de aire Y fig. 7. - Conecte el tubo flexible C a la boca de salida de aire D que a su vez se conectará al orificio de evacuación de aire preparado precedentemente. - Fije la abrazadera de salida de aire Y a la pared con los 2 tornillos E (fig. 9). - Coloque y fije la estructura G en los dos tornillos C precedentemente fijados a la pared sin haber los apretado completamente (fig.9), alinee la estructura G en posición horizontal y fíjela definitivamente a la pared con los otros 4 tornillos E (fig. 9). - En los distintos montajes utilice tornillos y espigas adecuados para el tipo de pared (por ej. cemento armado, cartón de yeso, etc.). - Cuando los tornillos y las espigas se suministren con el producto, controle que sean los adecuados para el tipo de pared a la que se debe fijar la campana. - Introduzca el armazón D en el interior de la estructura G, cuidando que las ranuras H del armazón coincidan con los dos pernos laterales L de la estructura (fig. 10), empuje el armazón hacia arriba y fíjelo definitivamente con los 4 tornillos A ubicados en la parte inferior de la campana (fig. 11). ¡Atención! Si la campana no está perfectamente alineada con la pared, verifique el correcto acoplamiento entre los dos pernos laterales de fijación L y las ranuras posteriores H del cuerpo de la campana (fig. 10). - Restablezca la conexión eléctrica acoplando el conector A con el B, introdúzcalo dentro de la ranura y cierre todo con la placa pasahilos C fijándola con los 2 tornillos B (fig. 12).

USO Y MANTENIMIENTO

• Se recomienda poner en funcionamiento el aparato antes de proceder a la cocción de un alimento cualquiera. Se recomienda también, dejar funcionar el aparato durante 15 minutos después de haber finalizado la cocción para lograr una evacuación completa del aire viciado. El buen funcionamiento de la campana depende de la realización de un correcto y constante mantenimiento; se debe prestar una atención particular al filtro antigrasa y al filtro de carbón activo.
• El filtro antigrasa cumple la función de retener las partículas de grasa en suspensión en el aire, por lo tan- to, puede atascarse en distintos momentos que dependen del uso del aparato. - Para prevenir el peligro de incendios, es necesario lavar los filtros antigrasa cada 2 meses como máximo, para lo cual es posible utilizar un lavavajillas. - Después de algunos lavados, se pueden verificar alteraciones del color. Si esto sucede, no constituye motivo de reclamo para su sustitución. Si no se cumplen las instrucciones de sustitución o de lavado, existe el riesgo de incendio de los filtros antigrasa.
• Los filtros de carbón activo sirven para depurar el aire que se devuelve al ambiente. Los filtros no se pueden lavar o regenerar y deben ser sustituidos cada cuatro meses como máximo. La saturación del carbón activo depende del uso más o menos prolongado del aparato, del tipo de cocina y de la regularidad con la que se realiza la limpieza del filtro antigrasa.
• Limpie frecuentemente la campana, tanto por dentro como por fuera, usando un paño bañado con alcohol de quemar o detergentes líquidos neutros no abrasivos.
• La instalación de iluminación ha sido proyectada para ser utilizada durante la cocción y no para su uso prolongado como iluminación general del ambiente. El uso prolongado de la iluminación disminuye notablemente la duración media de las lámparas.
• Sustitución de las lámparas halógenas (Fig.15). Para sustituir las lámparas halógenas B, desde el interior de la campana empuje hacia abajo con dos dedos, como se indica en la fig. 15. Sustitúyalas con lámparas del mismo tipo. MANDOS: (Fig.13) Botón A = enciende\apaga las luces. Botón B = enciende\apaga la campana. El aparato pone en marcha en la 1° velocidad. Si la campana está encendida apriete el botón 2 segundos para apagar. Si la campana está en la 1° velocidad no hay que apretar el botón para apagar. Disminuye la velocidad del motor. Display C = indica la velocidad del motor seleccionada y la puesta en marcha del timer. Botón D = enciende la campana. Aumenta la velocidad del motor. Pulsando el pulsador de la tercera velocidad se introduce la función intensiva por 10 minutos, después el aparado vuelve a funcionar a la velocidad de ejercicio al momento de la activación. Durante esta función el display relampagua. Botón E = El Timer temporiza las funciones, al momento de la activación, por 15 minutos después de que se han apagado. El Timer se desactiva volviendo a oprimir el botón E. Cuando la función Timer está encendida, en el display debe relampaguear el punto decimal. No se puede activar si está funcionando la velocidad intensiva del Timer. Si oprime el botón E por un par de segundos, mientras el aparato está apagado, se activa la función “clean air”. Que enciende el motor en la primera velocidad a 10 minutos por cada hora. Durante el funcionamiento, se debe visualizar en el display un movimiento giratorio de los segmentos periféricos. Transcurrido dicho tiempo el motor se apaga, y se visualiza la letra “C” fija en el display, después de 50 minutos éste arranca de nuevo por otros 10 minutos y así sucesivamente. Para regresar al funcionamiento normal apriete cualesquiera de los botones excepto el de la luz. Para desactivar la función oprima el botón E.
• Saturación de los filtros antigrasa/carbón activo: Cuando el display C centellea alternando la velocidad

de funcionamiento con la letra F (por ej.: 1 y F), deben lavarse los filtros antigrasa. - Cuando el display C centellea alternando la velocidad de funcionamiento con la letra A (por ej.: 1 y A), deben sustituirse los filtros de carbón. Después que ha vuelto a colocar el filtro limpio, debe resetear la memoria electrónica presionando el botón A durante 5 seg. aproximadamente hasta que deja de centellear la señalación F o A del display C.

• MANDOS: (Fig.14A) Luminosos la simbología es la siguiente: A= botón ILUMINACION. B= botón OFF C= botón PRIMERA VELOCIDAD. D= botón SEGUENDA VELOCIDAD. E= botón TERCERA VELOCIDAD. F= botón TIMER PARADA AUTOMáTICA 15 MINUTOS.
• Si su aparato está equipado con la función velocidad INTENSIVA, tener el botón E presionado por casi 2 segundos para activar esta función por 10 minutos, pasado este tiempo regresará a la velocidad precedentemente programada. Cuando la función es activa el LED relampagea. Para interrumpirla antes de los 10 minutos presione la tecla E de nuevo. Presionando el botón F por dos segundos (con la campana apagada) se activa la función “clean air”. Esta función enciende el motor por 10 minutos cada hora en la primera velocidad. Apenas sea activada la función, el motor parte con la 1° velocidad por un período de 10 minutos, durante los cuales deben relampagear los botones F y C contemporaneamente. Terminado este período el motor se apaga y el led del botón F se mantiene encendido con una luz fija por 50 minutos. En ese momento el motor reparte en la primera velocidad, los leds F y C recomienzan a relampagear por 10 minutos y se repite el ciclo. Presionando cualquier botón, a excepción de las luces, la campana inmediatamente regresa a su funcionamiento normal (ej. presionando el botón D se desactiva la función “clean air” y el motor cambia a la 2° velocidad; presionando el botón B la función se desactiva).
• Saturación de los filtros antigrasa/carbón activo: - Cuando el botón A centellea con una frecuencia de 2 seg., los filtros antigrasa deben ser lavados. - Cuando el botón A centellea con una frecuencia de 0,5 seg., los filtros de carbón deben ser sustituidos. Después que se vuelve a colocar el filtro limpio, es necesario reiniciar la memoria electrónica presionando el botón A durante 5 seg. hasta que deje de centellear.
• MANDOS: (Fig.14B) Mecánicos_la simbología es la siguiente: A= botón ILUMINACION. B= botón OFF C= botón PRIMERA VELOCIDAD. D= botón SEGUENDA VELOCIDAD. E= botón TERCERA VELOCIDAD. G= luz indicadora MOTOR EN FUNCIONAMIENTO. EL FABRICANTE NO SE HACE RESPONSABLE DE LOS DAÑOS PRODUCIDOS POR INCUMPLIMIENTO DE ESTAS ADVERTENCIAS.
