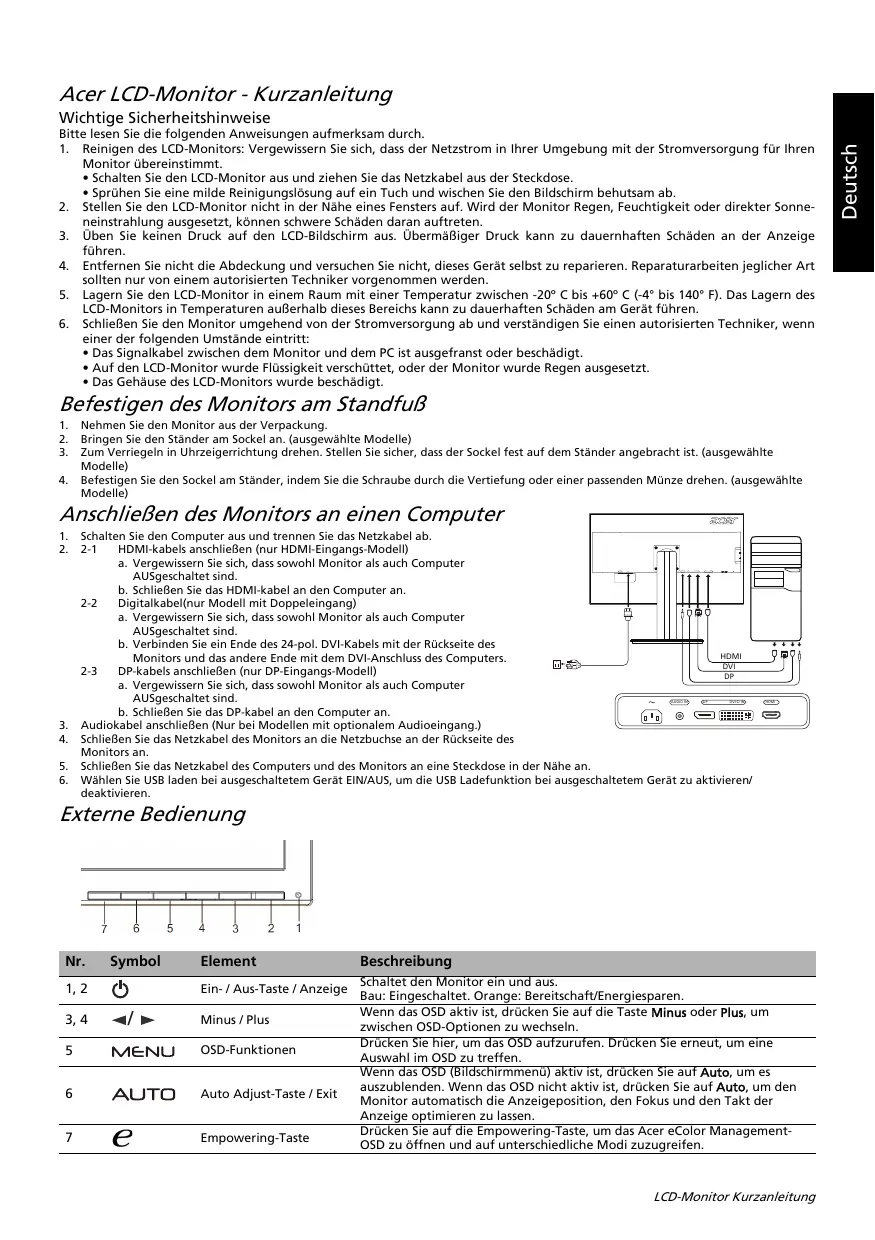

Acer LCD-Monitor - Kurzanleitung

Wichtige Sicherheitshinweise

Bitte lesen Sie die folgenden Anweisungen aufmerksam durch.

1. Reinigen des LCD-Monitors: Vergewissern Sie sich, dass der Netzstrom in Ihrer Umgebung mit der Stromversorgung für Ihren Monitor übereinstimmt.
2. Schalten Sie den LCD-Monitor aus und ziehen Sie das Netzkabel aus der Steckdose.
3. Sprühen Sie eine milde Reinigungslösung auf ein Tuch und wischen Sie den Bildschirm behutsam ab.
4. Stellen Sie den LCD-Monitor nicht in der Nähe eines Fensters auf. Wird der Monitor Regen, Feuchtigkeit oder direkter Sonne-neinstrahlung ausgesetzt, können schwere Schäden daran auftreten.
5. Üben Sie keinen Druck auf den LCD-Bildschirm aus. Übermäßiger Druck kann zu dauernhaften Schäden an der Anzeige führen.
6. Entfernen Sie nicht die Abdeckung und versuchen Sie nicht, dieses Gerät selbst zu reparieren. Reparaturarbeiten jeglicher Art sollten nur von einem autorisierten Techniker vorgenommen werden.
7. Lagern Sie den LCD-Monitor in einem Raum mit einer Temperatur zwischen -20^ C bis +60^ C ( -4^ bis 140^ F). Das Lagern des LCD-Monitors in Temperaturen außerhalb dieses Bereichs kann zu dauerhaften Schäden am Gerät führen.
8. Schließen Sie den Monitor umgehend von der Stromversorgung ab und verständigen Sie einen autorisierten Techniker, wenn einer der folgenden Umstände eintritt:
9. Das Signalkabel zwischen dem Monitor und dem PC ist ausgefranst oder beschädigt.
10. Auf den LCD-Monitor wurde Flüssigkeit verschüttet, oder der Monitor wurde Regen ausgesetzt.
11. Das Gehäuse des LCD-Monitors wurde beschädigt.

Befestigen des Monitors am Standfuß

1. Nehmen Sie den Monitor aus der Verpackung.
2. Bringen Sie den Ständer am Sockel an. (ausgewählte Modelle)
3. Zum Verriegeln in Uhrzeigerrichtung drehen. Stellen Sie sicher, dass der Sockel fest auf dem Ständer angebracht ist. (ausgewählte Modelle)
4. Befestigen Sie den Sockel am Ständer, indem Sie die Schraube durch die Vertiefung oder einer passenden Münze drehen. (ausgewählte Modelle)

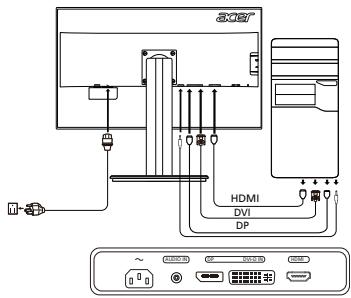

Anschließen des Monitors an einen Computer

1. Schalten Sie den Computer aus und trennen Sie das Netzkabel ab.
2. 2-1 HDMI-kabels anschließen (nur HDMI-Eingangs-Modell)

a. Vergewissern Sie sich, dass sowohl Monitor als auch Computer AUSgeschaltet sind.

b. Schließen Sie das HDMI-kabel an den Computer an.

2-2 Digitalkabel(nur Modell mit Doppeleingang)
a. Vergewissern Sie sich, dass sowohl Monitor als auch Computer AUSgeschaltet sind. b. Verbinden Sie ein Ende des 24-pol. DVI-Kabels mit der Rückseite des Monitors und das andere Ende mit dem DVI-Anschluss des Computers.
2-3 DP-kabels anschließen (nur DP-Eingangs-Modell)

a. Vergewissern Sie sich, dass sowohl Monitor als auch Computer AUSgeschaltet sind.

b. Schließen Sie das DP-kabel an den Computer an.

1. Audiokabel anschließen (Nur bei Modellen mit optionalem Audioeingang.)
2. Schließen Sie das Netzkabel des Monitors an die Netzbuchse an der Rückseite des Monitors an.
3. Schließen Sie das Netzkabel des Computers und des Monitors an eine Steckdose in der Nähe an.
4. Wählen Sie USB laden bei ausgeschaltetem Gerät EIN/AUS, um die USB Ladefunktion bei ausgeschaltetem Gerät zu aktivieren/deaktivieren.

Externe Bedienung

7 6 5 4 3 2 1

SOT HDMI DVI DP ~

Nr.	Symbol	Element	Beschreibung
1, 2		Ein- / Aus-Taste / Anzeige	Schaltet den Monitor ein und aus.Bau: Eingeschaltet. Orange: Bereitschaft/Energiesparen.
3, 4	◀/ ▶	Minus / Plus	Wenn das OSD aktiv ist, drücken Sie auf die Taste Minus oder Plus, um zwischen OSD-Optionen zu wechseln.
5	MENU	OSD-Funktionen	Drücken Sie hier, um das OSD aufzurufen. Drücken Sie erneut, um eine Auswahl im OSD zu treffen.
6	AUTO	Auto Adjust-Taste / Exit	Wenn das OSD (Bildschirmmenü) aktiv ist, drücken Sie auf Auto, um es auszublenden. Wenn das OSD nicht aktiv ist, drücken Sie auf Auto, um den Monitor automatisch die Anzeigeposition, den Fokus und den Takt der Anzeige optimieren zu lassen.
7	e	Empowering-Taste	Drücken Sie auf die Empowering-Taste, um das Acer eColor Management-OSD zu öffnen und auf unterschiedliche Modi zuzugreifen.

Hinweise zu Vorschriften und zu Ihrer Sicherheit

FCC-Hinweis

Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß Teil 15 der FCC-Regularien übereinstimmend befunden. Diese Grenzwerte wurden geschaffen, um angemessenen Schutz gegen Störungen beim Betrieb in Wohngebieten zu gewährleisten. Dieses Gerät erzeugt, verwendet und kann Hochfrequenzenergie abstrahlen und kann - falls nicht in Übereinstimmung mit den Bedienungsanweisungen installiert und verwendet - Störungen der Funkkommunikation verursachen.

Allerdings ist nicht gewährleistet, dass es in bestimmten Installationen nicht zu Störungen kommt. Falls dieses Gerät Störungen des Radio- oder Fernsehempfangs verursachen sollte, was leicht durch Aus- und Einschalten des Gerätes herausgefunden werden kann, wird dem Anwender empfohlen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beseitigen:

• Neuausrichtung oder Neuplatzierung der Empfangsantenne(n).
  • Vergrößern des Abstands zwischen Gerät und Empfänger.
• Anschluss des Gerätes an einen vom Stromkreis des Empfängers getrennten Stromkreis.
• Hinzuziehen des Händlers oder eines erfahrenen Radio-/Fernsehtechnikers.

CE-Konformitätserklärung

Hiermit er klärt die Acer Inc., dass dies er LCD-Monitor die wesentlichen Anforderungen und sons tigen Vor gaben der EMV-Richtlinie 2004/108/EG, der Niederspannungs richt linie 2006/95/EG, der RoHS-Richt linie 2011/65/EU und der Richt linie 2009/125/EG im Hinblick auf die Anforderungen an umwel tf reundliches Design erfüll t.

Hinweis: Abgeschirmte Kabel

Sämtliche Verbindungen zu anderen Computergeräten müssen zur Einhaltung der EMV-Bestimmungen über abgeschirmte Kabel hergestellt werden.

Hinweis: Peripheriegeräte

An dieses Gerät dürfen nur Peripheriegeräte (Eingabe-/Ausgabegeräte, Endgeräte, Drucker, usw.) angeschlossen werden, die nachweislich die Grenzwerte der Klasse B einhalten. Der Betrieb mit nicht zertifizierten Peripheriegeräten führt mit hoher Wahrscheinlichkeit zu Störungen des Radio- und Fernsehempfangs.

Vorsicht

Änderungen oder Modifikationen, die nicht ausdrücklich vom Hersteller zugelassen sind, können die durch die Federal Communications Commission (FCC) erteilte Berechtigung zum Betrieb des Gerätes erlöschen lassen.

Betriebsbedingungen

Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: (1) Dieses Gerät darf keine Störungen verursachen, und (2) dieses Gerät muss jegliche empfangenen Störungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können.

Hinweis: Anwender in Kanada

Dieses Digitalgerät der Klasse B erfüllt die Richtlinien der Canadian ICES-003.

Entsorgung von Gerätemüll von Benutzern in privaten Haushalten in der Europäischen Gemeinschaft

Dieses Symbol auf dem Produkt oder auf der Verpackung bedeutet, dass dieses Produkt nicht zusammen mit Ihrem anderen Hausmüll entsorgt werden darf. Stattdessen sind Sie dafür verantwortlich, Ihren Gerätemüll dadurch zu entsorgen, dass Sie ihn zu einer ausgewiesenen Sammelstelle für Wiederaufbereitung von zu verschrottenden Elektro- und Elektronikgeräten bringen. Die getrennte Sammlung und Wiederaufbereitung Ihres zu entsorgenden Gerätemülls hilft bei der Schonung natürlicher Ressourcen und stelt sicher, dass er auf eine Weise wiederaufbereitet wird, die dem Schutz der menschlichen Gesundheit und der Umgebung dient. Informationen über Sammelstellen für Wiederaufbereitung auf Gerätemüll erhalten Sie bei Ihrer städtischen Behörde, dem Entsorgungsdienst für Hausmüll oder dem Geschäft, in dem Sie das Produkt kauften.

Warnhinweis für Magnet

Bestimmte Elektrogeräte wie z.B. Festplatten, USB-Geräte, Tablet-Computer, Laptops, Mobiltelefone, Uhren, Kopfhörer, Lautsprecher, Kreditkarte, magnetische Ausweiskarten usw. sind empfindlich gegenüber Magnetfeldern und könnten dauerhaft beschädigt oder vorübergehend deaktiviert werden, wenn sie einem zu starken Magnetfeld ausgesetzt wurden. Elektrogeräte dürfen nicht in die Nähe oder direkt auf den magnetischen Bereich des Monitorsockels gestellt werden.

SPEZIFIKATIONEN

LCD-Bildschirm	Anzeigetechnik	TFT-Farb-LCD
	Größe	32"W (81 cm)
	Pixelabstand	0,277 mm (H) x 0,277 mm (V)
	Helligkeit	300 cd/m2(Standard)
	Kontrast	100000000:1 Max. (ACM)
	Blickwinkel	178° (H) 178° (V) (CR=10)
	Reaktionszeit	6 ms (GTG)
	Anzeigetyp	VA
	Video	R, G, B, analoge Schnittstelle
	H-Frequenz	30 kHz - 80 kHz
	V-Frequenz	55 - 75 Hz
Anzeigefarben		16,7 Millionen
Farben Pixeltakt		170 MHz
Max. Auflösung		2560 x 1440 bei 60 Hz
Plug & Play		VESA DDCCI/DDC2B
Leistungsaufnahme (bei 200 Nits)	Ein-Modus	45W (typ.)
	Schlaf-Modus	0,49W (typ.)
	Aus-Modus	0,4W (typ.)
Eingangsanschluss		HDMI 19-polig (nur HDMI-Eingangs-Modell)DVI-D 24-polig (nur Modell mit zwei Eingängen)DP (nur DP-Eingangs-Modell)
Videoeingangssignal		HDMI signal (nur HDMI-Eingangs-Modell) (optionalem)Digrtalsignal (nur bei Modell mit zwei Eingängen)DP (nur DP-Eingangs-Modell) (optionalem)
Lautsprecher		2W x 2 (Nur bei Modellen mit optionalem Audioeingang) (optionaleme)
USB		USB 3,0 x 4
Max. Bildgröße		Horizontal: 708,4 mmVertikal: 398,5 mm
Stromversorgung		100-240V, 50/60 Hz
Umgebungsbedingungen		Betriebstemperatur: 5°C bis 35°C Lagertemperatur: -20°C bis 60°C Betriebsluftfeuchtigkeit: 10% bis 85%
Abmessungen		737,9 (B) x 473,4- 623,4 (H) x 266,5 (T) mm
Gewicht (netto)		15,3 kg (Gerät)
Mechanische Spez.		Neigen: -5° bis +25° (Nur am höchsten Punkt kann ein Neigungswinkel von 25 Grad für das Herausziehen erzielt werden.)Schwenken:+60° bis -60° Höhenverstellung: 0 mm bis 150 mmAbnehmbarer Standfuß: Abnehmbarer Standfuß mit Schraubverbindung
Externe Bedienelemente:	Schalter/Taste	Netzschalter Autom. / BeendenLinks(◀)/ Rechts(▶) E(Empowering)-TasteMENÜ/EINGABE
	Funktion	Kontrast Autom. Konfiguration (nur Helligkeit Modell mit Analogeingang)Fokus Breitbildmodus (Voll/Seitenverhältnis)Takt ACM Ein/AusH. Position Wahl des Eingangssignals (nur V. Position (Warm) Farbe Modell mit Dual-Eingang)(Kühl) Farbe DDCCI Ein/AusRGB-Farbtemperatur Anzeigeinformationen ZurücksetzenSprache BeendenOSD-Position Auszeit
* Sämtliche technischen Daten können ohne Ankündigung geändert werden.
Behördliche Bestimmungen (kawal) (zassal) (bokal) (cassal) (dassal) (davul) (canal)ME61 R43002 (NE17)

Handbücher und andere Dokumente für Ihr Acer-Produkt finden Sie auf der offiziellen Support-Website von Acer.
