使用説明書 B326HUL ACER

Acer LCD モニタ クイック・セットアップガイド (QSG)

安全のための注意

以下の注意事項をよくお読みください。

1. LCD モニタを掃除するには：モニタが、お住まいの地域で利用可能な AC 電源で作動するために、電気的に定格されていることを確認します。

- LCD モニタの電源をオフにして、電源コードを抜きます。

- 溶剤の含まれていない洗剤を柔らかい布にスプレーし、画面をそっと拭いてください。

1. LCD モニタは窓の近くに置かないでください。直射日光や雨、湿気などに当てますと、破損もしくは故障する恐れがあります。

2. LCD 画面に圧力をかけないでください。過重な圧力はディスプレイを傷つける恐れがあります。

3. カバーを取り外したり、内部を修正したりしないでください。修理は、すべて弊社に依頼してください。

4. LCD モニタは -20^ C～ 60^ C の温度の場所で保管してください。この範囲以外の場所での保管は、モニタを永久的に破損させる恐れがあります。

5. 次のいずれかの状況が見られる場合は、モニタの電源を切り、弊社にご連絡ください。

- モニタから PC へのシグナルケーブルがすり減っていたり、破損している場合。

- LCD モニタに液体が流れ込んだり、モニタが雨に濡れた場合。

- LCD モニタ やケースが破損した場合。

モニタを台に取り付ける

1. モニターを箱から取り出します。
2. スタンドをベースに取り付けます（一部のモデルのみ）。
3. ベースを右に回してロックします。ベースがしっかりとスタンドにロックされているか確認してください(一部のモデルのみ)。
4. コインドライバーまたはコインなどを使って、ネジでスタンドをしっかりとベースに固定します（一部のモデルのみ）。

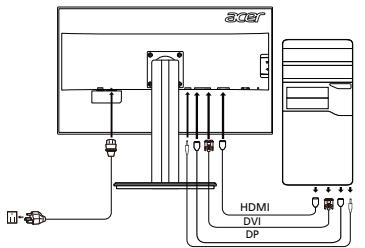

モニタをコンピュータに接続する

1. コンピュータをオフにして、電源コードを外してください。
2. 2-1 HDMI ケーブルの接続 (HDMI-入力モデルのみ)

a. モニターとコンピューターの電源を必ず切ってください。
b. HDMI ケーブルをコンピュータに接続します。

2-2 DVI ケーブルそを接続します。(デュアル入力モデル)

a. モニターとコンピューターの電源を必ず切ってください。
b. 24 ピン DVI ケーブルの一方の端をモニタ背面に接続し、もう一方の端をコンピュータの DVI ポートに接続します。

2-3 DP ケーブルの接続（DP-入力モデルのみ）

a. モニターとコンピューターの電源を必ず切ってください。
b. DP ケーブルをコンピュータに接続します。

1. オーディ オケーブルを接続します（オーディ オ入力モデルのみ）（オプション）

2. 電源ケーブルをモニタ背面の電源ポートに挿入します。

3. コンピュータとモニタの電源コードを、近くのコンセントに差し込みます。
4. 電源オフ時 USB 充電機能を有効 / 無効にするには、この機能をオン / オフにします。

3287 HDMI DVI DP

外部コントロール

7 6 5 4 3 2 1

番号	アイコン	アイテム	説明
1、2		電源ボタン/インジケータ	モニタををオンまたはオフにします。青い点灯は電源がオンであることを示します。オレンジ色の点灯は、スタンバイ/省電力モードを示します。
3、4		マイナス/プラス	OSD が有効になっている場合、マイナスまたはプラスボタンを押すと、OSD オプションを切り替えることができます。
5	MENU	OSD 機能	OSD が表示されます。もう一度押すと、OSD の選択に入ります。
6	AUTO	自動調整ボタン/終了	OSD が有効になっているときに、自動を押すと OSD を終了します。OSD が無効のときに自動を押すと、モニタは自動的にディスプレイ位置、フォーカス、ディスプレイのクロックを最適化します。
7	e	Empowering キー	Empowering キーを押して Acer eColor Management OSD を開き、シナリオモードを選択します。

仕様

LCD バネル	駆動システム	TFT カラー LCD
	サイズ	32"W (81 cm)
	ピクセルピッチ	0.277 mm(水平)×0.277 mm(垂直)
	輝度	300 cd/m2(標準)
	コントラスト	100000000:1 最大値(ACM)
	可視角度	178°(水平)178°(垂直)(CR=10)
	レスポンスタイム	6 ms(GTG)
	パネルタイプ	VA
	ビデオ	R, G, B アナログインターフェイス
	H-周波数	30 kHz-80 kHz
	V-周波数	55 - 75 Hz
表示カラー		16.7 百萬色
ドットクロック		170 MHz
最高解像度		2560 x 1440 @ 60 Hz
プラグ&ブレイ		VESA DDCCI/DDC2B
消費電力量(200ニトの場合)	オンモード	45W(typ.)
	スリーブモード	0.49W(typ.)
	オフノスタンバイモード	0.4W(typ.)
入力コネクタ		HDMI 19 ピン(HDMI-入力モデルのみ)DVI-D 24 ピン(デュアル入力モデルのみ)DP(DP-入力モデルのみ)
入力ピデオ信号		HDMI 信号(HDMI-入力モデルのみ)(オプション)デジタル信号(デュアル入力モデルのみ)DP(DP-入力モデルのみ)(オプション)
スピーカー		2W×2(オーディ オ入力モデルのみ)(オプション)
USB		USB 3.0×4
最大画面サイズ		水平:708.4 mm垂直:398.5 mm
電源		100-240V, 50/60 Hz
設置環境		操作温度:5°C~35°C保存用温度:-20°C~60°C操作湿度:10%~85%
寸法		737.9(幅)x473.4~623.4(高さ)x266.5(奥行き)mm
重量(N.W.)		15.3本体(正量)
機械の仕様		傾き:-5°~+25°(25度に傾斜するには、最も高い位置に設定する必要があります。)回転:+60°~-60°高さ調整:0mm~150mm取り外し可能フットスタンド:取り外し可能なフットスタンド(ネジ取り外し)
外部コントロール:	スイッチ/ボタン	自動/終了左(◀)/右(▶)E(Empowering)-キ消音/入力
	機能	コントラスト自動設定(アナログ輝度入力モデルのみ)フォーカストワイドード(全/アスペクト)クロックACMオン/オフ水平位置入力信号選択(デュアル垂直位置(暖)色DDCCIオン/オフRGB色温度表示情報言語リッセトOSD意図。タイムアウト終了
*仕様は、将来予告なしに変更されることがあります。
法規制の遵守

Acer 製品の説明書をはじめ、その他のドキュメントは、Acer 公式サポート サイトからご覧いただけます。

Congratulations!

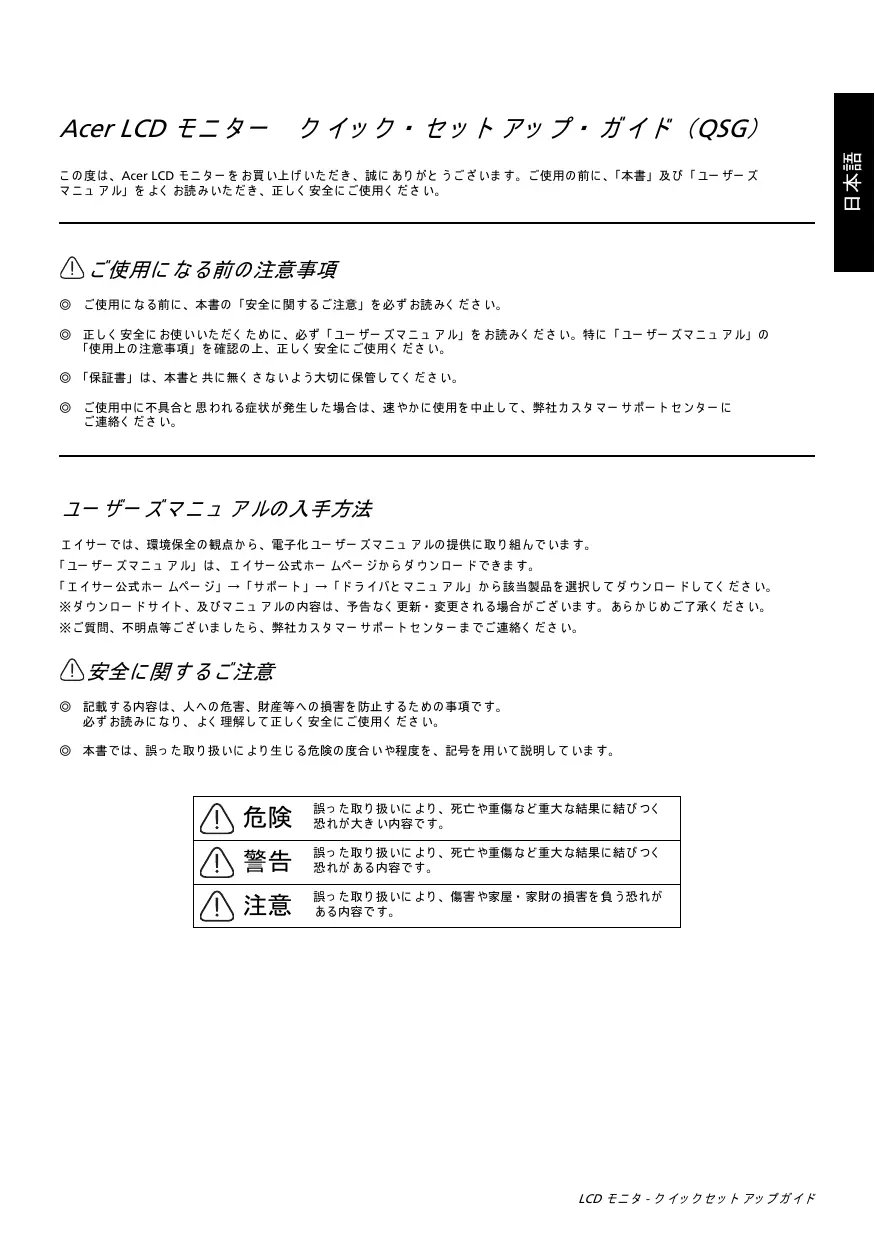

Acer LCD モニター クイック・セットアップ・ガイド (QSG)

この度は、Acer LCD モニターをお買い上げいただき、誠にありがとうございます。ご使用の前に、「本書」及び「ユーザーズマニュアル」をよくお読みいただき、正しく安全にご使用ください。

⚠️ ご使用になる前の注意事項

◎ ご使用になる前に、本書の「安全に関するご注意」を必ずお読みください。
◎ 正しく安全にお使いいただくために、必ず「ユーザーズマニュアル」をお読みください。特に「ユーザーズマニュアル」の「使用上の注意事項」を確認の上、正しく安全にご使用ください。
◎ 「保証書」は、本書と共に無くさないよう大切に保管してください。
◎ ご使用中に不具合と思われる症状が発生した場合は、速やかに使用を中止して、弊社カスタマーサポートセンターにご連絡ください。

ユーザーズマニュ アルの入手方法

エイサーでは、環境保全の観点から、電子化ユーザーズマニュアルの提供に取り組んでいます。

「ユーザーズマニュアル」は、エイサー公式ホームページからダウンロードできます。

「エイサー公式ホームページ」→「サポート」→「ドライバとマニュアル」から該当製品を選択してダウンロードしてください。※ダウンロードサイト、及びマニュアルの内容は、予告なく更新・変更される場合がございます。あらかじめご了承ください。※ご質問、不明点等ございましたら、弊社カスタマーサポートセンターまでご連絡ください。

⚠️ 安全に関するご注意

◎ 記載する内容は、人への危害、財産等への損害を防止するための事項です。必ずお読みになり、よく理解して正しく安全にご使用ください。

◎ 本書では、誤った取り扱いにより生じる危険の度合いや程度を、記号を用いて説明しています。

危険	誤った取り扱いにより、死亡や重傷など重大な結果に結びつく恐れが大きい内容です。
警告	誤った取り扱いにより、死亡や重傷など重大な結果に結びつく恐れがある内容です。
注意	誤った取り扱いにより、傷害や家屋・家財の損害を負う恐れがある内容です。

⚠️安全に関するご注意（つづき）

警告

◎ 異常、故障の時は、すみやかに使用を中止し、コンセントから電源プラグを抜いてください。

• 煙が出た、異臭がする、変な音がする。
• 画像が表示されない、乱れる、音が出ない。
• 内部に水などの液体、異物が入った。
• 変形、変色、溶解などが見受けられる。
• 損傷、損壊がある。

◎ 電源ケーブルや付属しているケーブル類の取り扱いについて

• 引っ張る、ねじる、折り曲げる、加工・改造する、重いものを乗せる、挟む、鋭利な先端に接触する、足を引っ掛ける、その他、損傷・切断の恐れがある利用はしないでください。
• 濡れた手や布で取り扱わない、濡らさない、洗わないでください。
• 電源プラグをコンセントにしっかり確実に差し込み、たこ足配線しないでください。
• 電源プラグのほこり等を定期的に取り除いてください。
• 長期間使用しない場合は、電源プラグを抜いてください。

◎ 水などの液体や蒸気の発生する場所・物の近くで使用しないでください。
◎ 高温・多湿になる場所（浴室・サウナ・車内など）で使用しないでください。
◎ 温度変化の著しい場所・物（エアコン・加熱機器等）の近くで使用しないでください。
◎ お子様の手の届く範囲で使用しないでください。
◎ 本機器内部に、金属や燃えやすいものなど、いかなる異物も入れないでください。
◎ 不安定な場所に設置しないでください。
◎ お客様による、修理、分解、改造、等の行為は絶対に行わないでください。

⚠ 免責事項

• 地震、雷などの自然災害、火災、第三者による行為、その他の事故、お客様の故意または過失、誤用、その他異常な条件下での使用により生じた損害に関して、当社は一切責任を負いません。
• 記載内容を守らないことにより生じた損害に関して、当社は一切の責任を負いません。
• 他の接続機器との組合せによる誤動作・動作不能、誤操作などから生じた損害に関して、当社は一切責任を負いません。
• 本製品の使用中、又は使用不能から生じる付随的な損害に関して、当社は一切責任を負いません。

⚠ LCD モニターの特性に関する特記事項

以下の症状は、LCD モニターの特性に起因するもので、故障・不具合ではありません。あらかじめご了承ください。

• LCD モニターのパネルは、非常に精密度の高い技術で製造されておりますが、画面の一部に点灯しない画素や、常時点灯する画素が存在する場合があります。
• 表示する画像パターンによって、画面の明るさに多少のムラが発生する場合があります。
• LCD モニターのパネルは、長時間静止画を表示させた場合、残像が残ることがあります。

その他、詳細事項は「ユーザーズマニュアル」を参照してください。

付属品の確認

モニター本体台座	電源ケーブル(日本国内用)	オーディオケーブル(オプション)	HDMIケーブル(オプション)	DVIケーブル(オプション)	DPケーブル(オプション)	USBケーブル(オプション)	クイックセットアップガイド

注意：付属品は、製品によって異なります。
詳細は、エイサー公式ホームページをご覧ください。
注意：電源ケーブルは、付属ケーブルをご利用ください。本機器以外の製品への流用や、市販電源ケーブルでの代用は行わないでください。

台座の取り付け

1.) 梱包箱からモニター本体と台座を取り出してください。
2.) 台座を水平で安定した場所に置き、モニター本体のスタンドを右回しに取り付けます。
3.) 台座とスタンドがしっかり取り付けられている事を確認したら、台座底面のネジを締めてスタンドにしっかり固定してください。

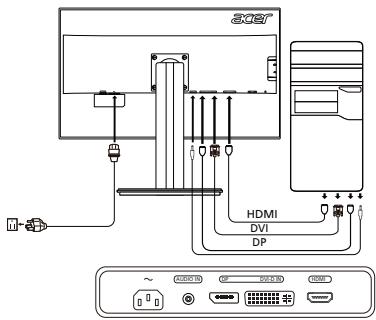

モニターにパソコンを接続する

1. コンピュータをオフにして、電源コードを外してください。
2. 2-1 HDMI ケーブルの接続 (HDMI-入力モデルのみ)

a. モニターとコンピューターの電源を必ず切ってください。

b. HDMI ケーブルをコンピュータに接続します。

2-2 DVI ケーブルそを接続します。(デュアル入力モデル)

a. モニターとコンピューターの電源を必ず切ってください。

b. 24 ピン DVI ケーブルの一方の端をモニタ背面に接続し、もう一方

の端をコンピュータの DVI ポートに接続します。

2-3 DP ケーブルの接続。(DP-入力モデルのみ)

a. モニターとコンピューターの電源を必ず切ってください。

b. DP ケーブルをコンピュータに接続します。

1. オーディ オケーブルを接続します。（オーディ オ入力モデルのみ）（オプション）

2. 電源ケーブルをモニタ背面の電源ポートに挿入します。

3. コンピュータとモニタの電源コードを、近くのコンセントに差し込みます。

4. 電源オフ時 USB 充電機能を有効 / 無効にするには、この機能をオン / オフにします。

5. オーディオケーブルを接続します。（オーディオ入力モデルのみ）（オプション）

6. 電源ケーブルをモニタ背面の電源ポートに挿入します。
7. コンピュータとモニタの電源コードを、近くのコンセントに差し込みます。
8. 電源オフ時 USB 充電機能を有効 / 無効にするには、この機能をオン / オフにします。

ACST HDMI DVI DP ~ 0.0001 GB DP 0.0025 GB USB

制御ボタンの説明

7 6 5 4 3 2 1

1	電源マーク	モニターの電源オン/オフを行います。
2	電源ボタンステータス LED	ステータス LED が青色点灯の場合は、電源オンで正常稼働中の状態です。黄色点灯の場合は、スタンバイモードの状態です。
3~7	ショートカットアイコンOSD メニュー用ボタン	どのボタンを押しても、ショートカットアイコンが表示されます。アイコン下のボタンを押すと、アイコン指定の機能が起動します。OSD メニュー起動時、表示される指示を実行します。
3	Input音量調節 大方向キー	ショートカットアイコンを表示した時、「入力切替機能」を実行します。「音量調節」を選択した際に、音量を大きくします。※1OSD メニュー起動時、表示される方向へ移動する方向キーになります。
4	音量調節音量調節 小方向キー	ショートカットアイコンを表示した時、「音量調節」を行えます。※1「音量調節」を選択した際に、音量を小さくします。※1OSD メニュー起動時、表示される方向へ移動する方向キーになります。
5	OSD メニュー	ショートカットアイコンを表示した時、「OSD メニュー」を起動します。
6	AUTO	ショートカットアイコンを表示した時、「自動調節機能」を実行します。
7	e ボタン	ショートカットアイコンを表示した時、「eDisplay Management 機能」を起動します。

※1 スピーカー内蔵モデルのみ機能します。※各機能の詳細は、「ユーザーズマニュアル」をご覧ください。

⚠ 磁場に関する注意

本製品の台座部分には、微弱なマグネットコーティングを施した箇所がございます。この箇所や、その付近に、ハードディスクドライブ、USB メモリ、クレジットカード等の磁気IDカード類、タブレットパソコン、携帯電話、スマートフォン、時計、スピーカー、デジタルカメラ、各種メモリーカード類

その他、磁気に弱い電子機器類などを近づけないでください。

完全に損傷したり、正常に使用できなくなる可能性があります。

◎ 本書の内容の一部、又は全てをコピー・転載することを固くお断りします。
◎ 本書の内容について、予告なく変更することがあります。
◎ 本書の内容について、万が一誤り等、お気づきの点がございましたら、弊社カスタマーサポートセンターまでご連絡ください。

仕様

LCD バネル	駆動システム	TFT カラー LCD
	サイズ	32"W (81 cm)
	ピクセルピッチ	0.277 mm(水平)×0.277 mm(垂直)
	輝度	300 cd/m2(標準)
	コントラスト	100000000:1 最大値(ACM)
	可視角度	178°(水平)178°(垂直)(CR=10)
	レスポンスタイム	6 ms(GTG)
	パネルタイプ	VA
	ビデオ	R, G, B アナロヴィンターフェイス
	H-周波数	30 kHz-80 kHz
	V-周波数	55 - 75 Hz
表示カラー		16.7 百萬色
ドットクロック		170 MHz
最高解像度		2560 x 1440 @ 60 Hz
プラグ&ブレイ		VESA DDCCI/DDC2B
消費電力量(200ニトの場合)	オンモード	45W(typ.)
	スリープモード	0.49W(typ.)
	オフ/スタンバイモード	0.4W(typ.)
入力コネクタ		HDMI 19 ピン(HDMI-入力モデルのみ)DVI-D 24 ピン(デュアル入力モデルのみ)DP(DP-入力モデルのみ)
入力ピデオ信号		HDMI 信号(HDMI-入力モデルのみ)(オプション)デジタル信号(デュアル入力モデルのみ)DP(DP-入力モデルのみ)(オプション)
スピーカー		2W×2(オーディ オ入力モデルのみ)(オプション)
USB		USB 3.0×4
最大画面サイズ		水平:708.4 mm垂直:398.5 mm
電源		100-240V, 50/60 Hz
設置環境		操作温度:5°C~35°C保存用温度:-20°C~60°C操作湿度:10%~85%
寸法		737.9(幅)×473.4~623.4(高さ)×266.5(奥行き)mm
重量(N.W.)		15.3本体(正量)
機械の仕様		傾き:-5°~+25°(25度に傾斜するには、最も高い位置に設定する必要があります。)回転:+60°~-60°高さ調整:0 mm~150 mm取り外し可能フットスタンド:取り外し可能なフットスタンド(ネジ取り外し)
外部コントロール:	スイッチ/ボタン	自動/終了左(◀)/右(▶)E(Empowering)-キ消音/入力
	機能	コントラスト自動設定(アナログ輝度入力モデルのみ)フォーカストワイドード(全/アスペクト)クロックACMオン/オフ水平位置入力信号選択(デュアル垂直位置(暖)色入力モデルのみ)(冷)色DDCCIオン/オフRGB色温度表示情報言語リッセトOSD意図。タイムアップ終了
*仕様は、将来予告なしに変更されることがあります。
法規制の遵守[IMAGE]UA.TR.002

Acer 製品の説明書をはじめ、その他のドキュメントは、Acer 公式サポート サイトからご覧いただけます。

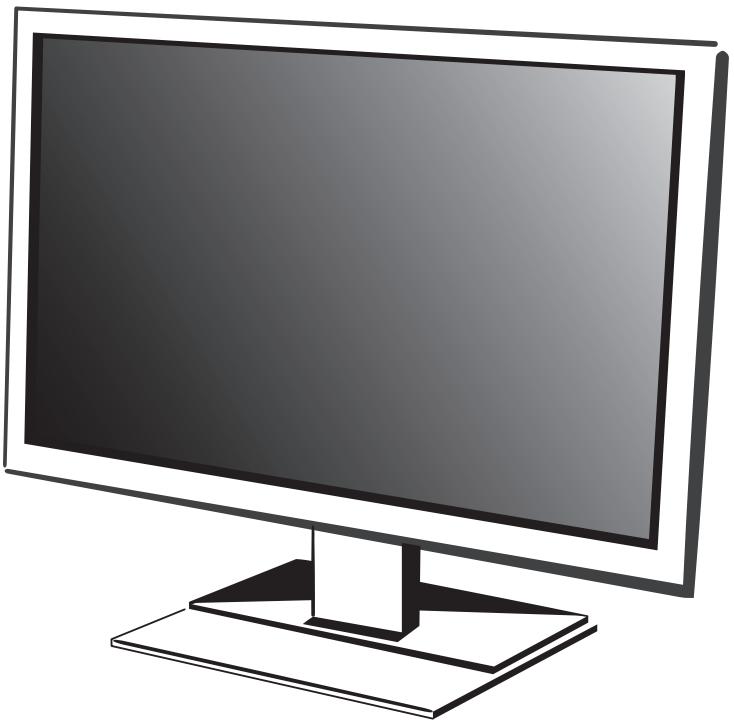

LCD MONITOR

B326HUL
