LCD MONITOR

B326HUL

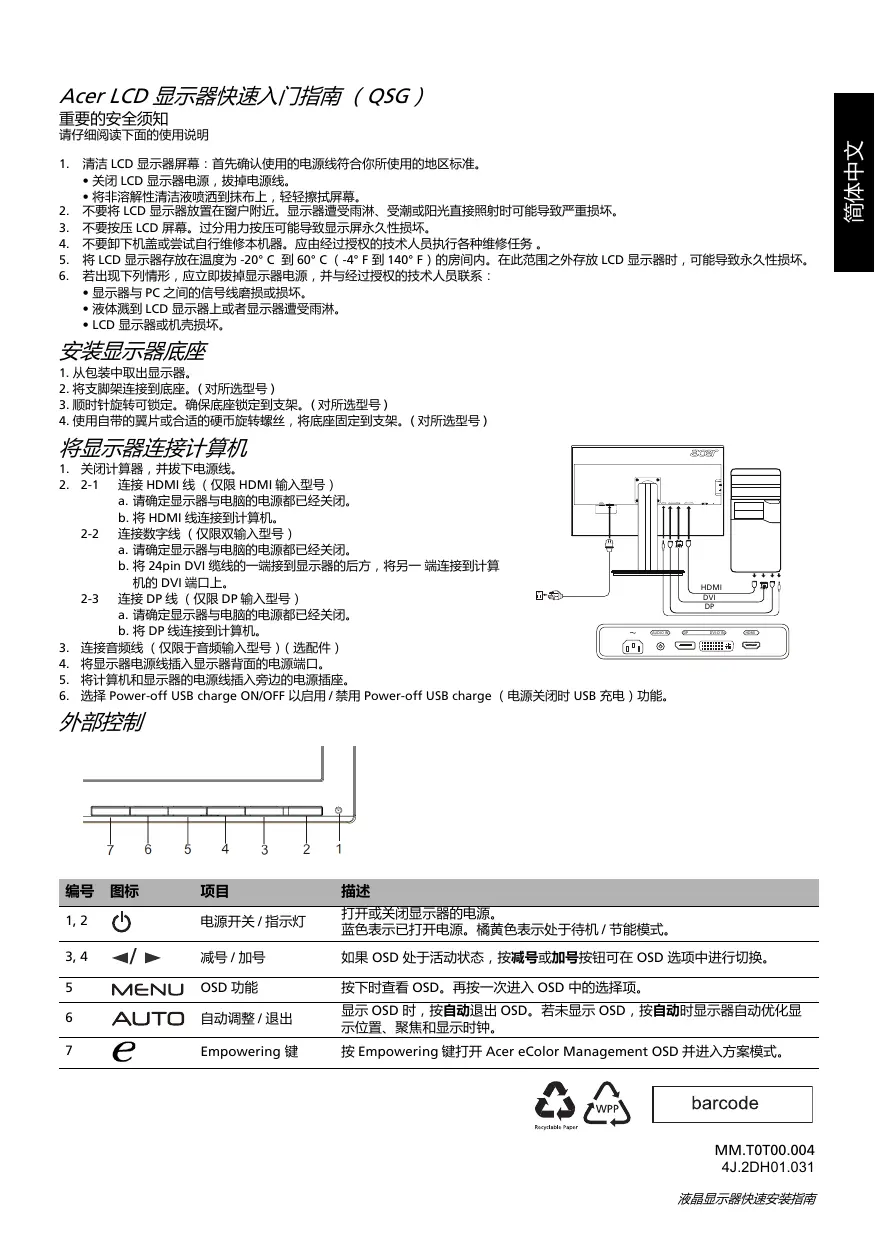

Acer LCD 显示器快速入门指南（QSG）

重要的安全须知

请仔细阅读下面的使用说明

1. 清洁 LCD 显示器屏幕：首先确认使用的电源线符合你所使用的地区标准。

- 关闭 LCD 显示器电源，拔掉电源线。

- 将非溶解性清洁液喷洒到抹布上，轻轻擦拭屏幕。

1. 不要将 LCD 显示器放置在窗户附近。显示器遭受雨淋、受潮或阳光直接照射时可能导致严重损坏。
2. 不要按压 LCD 屏幕。过分用力按压可能导致显示屏永久性损坏。
3. 不要卸下机盖或尝试自行维修本机器。应由经过授权的技术人员执行各种维修任务。
4. 将 LCD 显示器存放在温度为 -20^ 到 60^ ( -4^ 到 140^ ) 的房间内。在此范围之外存放 LCD 显示器时，可能导致永久性损坏。
5. 若出现下列情形，应立即拔掉显示器电源，并与经过授权的技术人员联系：
6. 显示器与 PC 之间的信号线磨损或损坏。
7. 液体溅到 LCD 显示器上或者显示器遭受雨淋。
8. LCD 显示器或机壳损坏。

安装显示器底座

1. 从包装中取出显示器。
2. 将支脚架连接到底座。（对所选型号）
3. 顺时针旋转可锁定。确保底座锁定到支架。（对所选型号）
4. 使用自带的翼片或合适的硬币旋转螺丝，将底座固定到支架。（对所选型号）

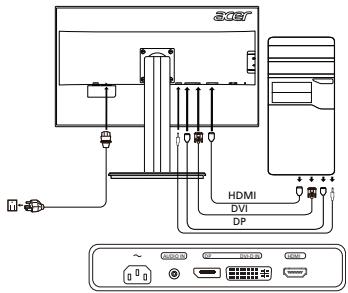

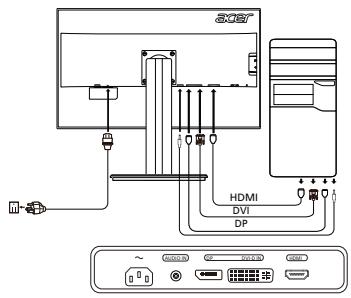

将显示器连接计算机

1. 关闭计算器，并拔下电源线。
2. 2-1 连接 HDMI 线（仅限 HDMI 输入型号）

a. 请确定显示器与电脑的电源都已经关闭。

b. 将 HDMI 线连接到计算机。

2-2 连接数字线（仅限双输入型号）

a. 请确定显示器与电脑的电源都已经关闭。
b. 将 24pin DVI 缆线的一端接到显示器的后方，将另一端连接到计算机的 DVI 端口上。

2-3 连接 DP 线（仅限 DP 输入型号）

a. 请确定显示器与电脑的电源都已经关闭。
b. 将 DP 线连接到计算机。

1. 连接音频线（仅限于音频输入型号）（选配件）
2. 将显示器电源线插入显示器背面的电源端口。
3. 将计算机和显示器的电源线插入旁边的电源插座。
4. 选择 Power-off USB charge ON/OFF 以启用 / 禁用 Power-off USB charge（电源关闭时 USB 充电）功能。

外部控制

7 6 5 4 3 2 1

SOT HDMI DVI DP

编号	图标	项目	描述
1, 2		电源开关 / 指示灯	打开或关闭显示器的电源。蓝色表示已打开电源。橘黄色表示处于待机 / 节能模式。
3, 4		减号 / 加号	如果 OSD 处于活动状态,按减号或加号按钮可在 OSD 选项中进行切换。
5	MENU	OSD 功能	按下时查看 OSD。再按一次进入 OSD 中的选择项。
6	AUTO	自动调整 / 退出	显示 OSD 时,按自动退出 OSD。若未显示 OSD,按自动时显示器自动优化显示位置、聚焦和显示时钟。
7	e	Empowering 键	按 Empowering 键打开 Acer eColor Management OSD 并进入方案模式。

Recyclable Paper

barcode

监管和安全声明

FCC 声明

经测试，本设备符合 FCC 规则第 15 部分对 B 类数字设备的限制规定。这些限制用于提供合理的保护措施，以防该设备在住宅区安装时产生有害干扰。本设备产生、使用并辐射射频能量，如果未遵照说明进行安装和使用，可能会对无线电通信产生干扰。

但也不能保证在特定的安装中不会产生干扰的问题。如果本设备确实对无线电或电视接收造成干扰（可以通过开关设备来确定），建议用户采取以下一种或多种措施排除干扰：

- 重新调整接收天线的方向或位置。

• 增大本设备与接收器的间距。
• 将设备电源连接到不同于接收器所连接到的电路的电源插座上。
• 咨询经销商或有经验的无线电 / 电视机技术人员以获取帮助。

注意：屏蔽电缆

所有到其它计算设备的连接都必须使用屏蔽电缆，以便符合EMC法规的要求。

注意：外设

只有经过认证，符合 B 类限制的外设（输入 / 输出设备、终端、打印机等）才可连接到本设备。使用未认证的外设可能会造成无线电和电视接收的干扰。

注意

任何未经制造商明确批准的改动或修改，都可能使用户丧失由联邦通讯委员会赋予的操作本产品之权利。

操作条件

本设备符合FCC规则第15部分。操作符合以下两个条件：（1）本设备不会造成有害干扰，（2）本设备必须能够承受收到的干扰，包括任何可能会造成操作异常的干扰。

注意：加拿大用户

本 B 数字设备符合 Canadian ICES-003 的规范。

《废弃电器电子产品回收处理管理条例》提示性说明

为了更好地关爱及保护地球，当用户不再需要此产品或产品寿命终止时，请遵守国家废弃电器电子产品回收处理相关法律法规，将其交给当地具有国家认可的回收处理资质的厂商进行回收处理。

欧盟地区家庭用户废旧设备的废弃

产品或其包装上的此符号表示该产品不得与其它家庭垃圾一起废弃。废弃废旧设备时，您有责任将其送交专门回收废旧电气和电子设备的回收点。废弃时分类收集和回收废旧设备有助于节省自然资源，确保以保护人类健康和环境的方式进行回收利用。有关废旧设备回收点的详细信息，请与您当地的市政机构、家庭垃圾处理服务机构或产品的销售店联系。

有关磁场的警告信息

某些电子设备（如硬盘、USB设备、平板电脑、笔记本电脑、手机、手表、耳机、扬声器、信用卡、磁性ID卡等）对磁场非常敏感，如果暴露在过强的磁场中可能会永久性损坏或暂时禁用。电子设备不能靠近或直接放在显示器底座的磁场区域。

依据中国《电子信息产品污染控制管理办法》,简称《管理办法》或《China RoHS》之规定,列出宏碁电子信息产品中可能含有的有毒或有害物质的名称及含量于以下表格中。
显示器(液晶及CRT)
零部件名称	有毒有害物质或元素
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬( Cr^6+ )	多溴联苯(PBB)	多溴二苯醚(PBDE)
金属结构件	X	O	O	O	O	O
塑料结构件	O	O	O	O	O	O
电路板组件*	X	O	O	O	O	O
液晶显示屏/灯管	X	X	O	O	O	O
CRT显示屏/灯管	X	O	O	O	O	O
电源模块	X	O	O	O	O	O
电源线	O	O	O	O	O	O
外部信号连接线	X	O	O	O	O	O
喇叭	X	O	O	O	O	O
*:电路板组件包括印刷电路板及其构成的零部件,如电阻、电容、集成电路、连接器等:表示该有毒有害物质在该部件所有均质材料中的含量均在《电子信息产品中有毒有害物质的限量要求标准》规定的限量要求以下:表示该有毒有害物质至少存在於该部件的某一均质材料中,是因为目前业界还没有的可替代技术,以致含量虽然超出《电子信息产品中有毒有害物质的限量要求标准》规定的限量要求;但仍然符合欧盟RoHS指令所容许的豁外条款及电池指令的要求.

规格

LCD面板	驱动系统	TFT彩色LCD
	尺寸	32°W(81cm)
	像素点距	0.277mm(H)x0.277mm(V)
	亮度	300cd/m2(典型值)
	对比	100000000:1最大值(ACM)
	可视角度	178°(水平)178°(垂直)(CR=10)
	响应时间	6ms(GTG)
	面板类型	VA
	视频	R、G、B模拟接口
	水平频率	30kHz-80kHz
	垂直频率	55-75Hz
显示颜色数		16.7M色
点时钟		170MHz
最大分辨率		2560x1440@60Hz
即插即用		VESA DDCCI/DDC2B
功耗(200尼特)	开启模式	45W(typ.)
	休眠模式	0.49W(typ.)
	关闭模式	0.4W(typ.)
输入接口		HDMI 19针型接头(选配件)DVI-D 24针(仅限于双输入型号)DP(仅限于DP输入型号)
输入视频信号		HDMI信号(仅限于HDMI输入型号)(选配件)数字信号(仅限于双输入型号)DP(仅限于DP输入型号)(选配件)
喇叭		2W x 2(仅限于音频输入型号)(选配件)
USB		USB 3.0x4
最大屏幕尺寸		水平:708.4mm垂直:398.5mm
电源		100-240V、50/60Hz
环境条件		工作温度:5°C到35°C存储温度:-20°C到60°C工作湿度:10%到85%
外形尺寸		737.9(W)x473.4~623.4(H)x266.5(D)mm
重量(净重)		本机15.3kg(净重)
机械规格		倾斜:-5°到+25°(仅在最高点能提供后仰25度的仰角)旋转:+60°到-60°高度调整:0mm~150mm可分离底座:旋转卸下螺丝可分离底座
外部控制	开关/按钮	电源按钮自动/退出向左(◄)/向右(►)E(Empowering)键菜单/确定
	功能	对比亮度自动配置(仅限于模拟输入型号)聚焦宽幅模式(全屏/宽高比)时钟ACM开/关水平位置输入信号选择(仅限于垂直位置双输入型号)(暖)色DDCCI开/关(冷)色显示信息RGB色温重置语言退出OSD位置超时
*所有规格如有变更,恕不另行通知。
管制认证

在官方的 Acer 支持网站上查找 Acer 产品的手册及其它文档。

Acer LCD 顯示器快速使用指南 (QSG)

重要安全指示

請謹慎閱讀下方指示。

1. 欲清潔 LCD 顯示器螢幕：請確定您的液晶顯示器所使用的電源適合您當地的交流電源。

2. 將 LCD 顯示器關閉並拔除電源線。

3. 將非溶劑清潔液噴於軟布並輕輕擦拭螢幕。

4. 請勿將 LCD 顯示器置於窗戶附近。使顯示器暴露於雨水、潮濕或日光會嚴重損害顯示器。

5. 請勿使 LCD 螢幕受壓。過大的壓力可能對顯示器造成永久損害。
6. 請勿移除機殼或嘗試自行維修裝置，應由專業合格的維修人員執行維修工作。
7. 請將 LCD 存放於 -20°C 至 60°C（-4°F 至 140°F）溫度的房間。將 LCD 顯示其存放於此範圍外之處可能導致永久損害。

8. 若任何下列情況發生，請立即拔除您的顯示器並聯絡專業合格的維修人員。

9. 顯示器至電腦的訊號線磨損或毀壞。

10. 液體濺到 LCD 顯示器上或顯示器暴露於雨水。
11. LCD 顯示器或機殼損壞。

將顯示器安裝於底座

1. 從包裝取出顯示器。
2. 將腳架安裝到底座。(視型號而定)
3. 順時針轉動以鎖定。確定底座鎖定在支架上。(視型號而定)
4. 使用整合調整片或大小合適的硬幣轉動螺絲，將底座固定在支架上。(視型號而定)

將液晶顯示器連接到電腦上

1. 關閉電腦並拔除電腦的電源線。

2. 2-1 連接 HDMI 線 (僅針對 HDMI 輸入機型)

a. 請確定液晶顯示器與電腦的電源都已經關閉。
b. 請將 HDMI 線連接到電腦圖像顯示卡接口上。

2-2 連接數位訊號線（僅適用於雙重輸入機型）

a. 請確定液晶顯示器與電腦的電源都已經關閉。
b. 將 24 pin DVI 纜線的一端連接到液晶顯示器的後方，將另一端連接到電腦的 DVI 連接埠上。

2-3 連接 DP 線 (僅針對 DP 輸入機型)

a. 請確定液晶顯示器與電腦的電源都已經關閉。
b. 請將 DP 線連接到電腦圖像顯示卡接口上。

1. 連接音訊線（僅適用於音訊輸入機型）（選用）
2. 將顯示器電源線插入顯示器背後的電源埠。
3. 將您電腦與顯示器的電源線插入附近的電力插座。
4. 選取開啓 / 關閉關機 USB 充電，以啓用 / 停用關機 USB 充電功能。

300V HDMI DVI DP

外部控制項

7 6 5 4 3 2 1

編號	圖示	項目	說明
1,2		電源鍵/指示燈	開啓/關閉監視器。藍色表示電源開啓。琥珀色表示待機/省電模式。
3,4	◀/▶	滅/加	如果啟動 OSD,按下 Minus 或 Plus 鍵即可切換 OSD 選項。
5	MENU	OSD 功能	按下即可檢視 OSD。再次按下即可進入 OSD 中的選項。
6	AUTO	自動調整鍵/退出	如果啟動 OSD,按下 AUTO 即可退出 OSD。一旦關閉 OSD,按下 AUTO 顯示器即可自動最佳化顯示的位置、焦距及顯示的時脈。
7	e	Empowering 鍵	按下 Empowering 鍵即可開啓 Acer eColor Management OSD 並存取場景模式。

法規和安全性公告

FCC 公告

本裝置經過測試，並符合美國聯邦通訊委員會（FCC）規則第15部份中有關B類數位裝置的規定。這些限制旨在對居民住宅安裝提供合理的保護，以防有害干擾。本裝置產生並使用射頻能量，如果沒有依照指示安裝和使用，可能會對無線電通訊造成有害干擾。

然而，我們不能保證在特定環境中安裝本裝置不會帶來任何干擾。如果本裝置已對無線電或電視接收造成有害干擾，使用者可透過以下一種或多種措施來改善干擾狀況：

• 重新調整收訊天線的方向或位置。

• 增加本裝置和接收器之間的距離。
  • 將本裝置的插頭連接到與接收器不同的電源插座上。
  • 尋求經銷商或有經驗的無線電 / 電視技術人員的協助。

公告：屏蔽纜線

所有連接皆使用屏蔽纜線以確保符合 EMC 條例的規定。

公告：週邊裝置

本設備僅能安裝符合 Class B 限制的合格週邊裝置（輸入 / 輸出裝置、端子、印表機等）。使用不合格的週邊裝置可能對收音機和電視訊號的接收產生干擾。

小心

未經製造商明確許可的改裝會導致使用者喪失聯邦通訊委員會授予使用者操作本產品的權利。

操作條件

本裝置符合 FCC 規則第 15 部份的規定。操作程序受限於以下兩個條件：（1）本裝置不得產生有害干擾，且（2）本裝置必須承受任何接收到的干擾，包括可能導致意外操作的干擾。

公告：加拿大使用者

本 B 級數位裝置符合加拿大 ICES-003 法規的要求。

產品或包裝上貼有此符號表示本產品必須與其他的家庭廢棄物分開處理。此外，您必須負責將廢棄設備交付至指定的收集處，以回收廢棄的電子電機設備。分類集中並回收廢棄設備將有助於維護天然資源，並確保設備的回收方式不會危害人體健康及環境。如需廢棄設備回收處理地點的詳細資訊，請洽詢當地的辦公室、家庭廢棄物處理中心或購買產品的店家。

磁場警告訊息

特定電子裝置，例如硬碟、USB 裝置、平板電腦、筆記型電腦、手機、手錶、耳機、喇叭、信用卡、磁條 ID 卡等，皆對磁場很敏感，並且如果曝露在過強的磁場中，可能會永久受損或暫時無法使用。電子裝置不應放在靠近螢幕底座的磁性區域，或直接擺放其上。

產品規格表

LCD面板	驅動系統	TFT彩色LCD
	尺寸	32°W(81cm)
	像素程度	0.277mm(水平)x0.277mm(垂直)
	亮度	300cd/m2(典型)
	對比	100000000:1最大值(ACM)
	可視角度	178°(水平)178°(垂直)(CR=10)
	回應時間	6ms(GTG)
	面板類型	VA
	視訊	R、G、B類比介面
	水平頻率	30kHz-80kHz
	垂直頻率	55-75Hz
顯示色彩		16.7M色
點時脈		170MHz
最大解析度		2560x1440@60Hz
隨插即用		VESA DDCCI/DDC2B
功耗(200nits)	開啓模式	45W(typ.)
	睡眠模式	0.49W(typ.)
	關閉模式	0.4W(typ.)
輸入連接器		HDMI 19針(僅HDMI輸入機型)DVI-D 24針(僅雙輸入機型)DP(僅DP輸入機型)
輸入影像訊號		HDMI信號(僅HDMI輸入機型)(選用)數位訊號(僅雙輸入機型)DP(僅DP輸入機型)(選用)
揚聲器		2Wx2(僅適用於音訊輸入機型)(選用)
USB		USB 3.0x4
最大螢幕尺寸		水平:708.4mm垂直:398.5mm
電源		100-240V、50/60Hz
環境考量		運作溫度:5°C至35°C儲存溫度:-20°C至60°C運作濕度:10%至85%
尺寸		737.9(寬)x473.4~623.4(高)x266.5(深)mm
重量(淨重)		15.3公斤(淨重)
技術名規格		傾斜:-5°至+25°(僅在最高點能提供後仰25度的仰角)旋轉:+60°至-60°高度調整:0mm至150mm可分離式支架:旋開螺絲即可拆解的支撐架。
外部控制:	開關/按鍵	電源鍵左(◀)/右(▶)選單/確認	自動1退出E(Empowering)鍵
	功能	對比亮度對焦時脈水平位置垂直位置(暖)色調(冷)色調RGB色溫語言功能表位置。逾時	自動設定(類比輸入模式適用)寬螢幕模式(全螢幕/螢幕比例)超高動態對比開/關訊號輸入選擇(雙輸入模式適用)標準分辨率開/關顯示資訊重置退出
*設計與規格若有變更,恕不另行通知。
法規遵循[xzTC]MEDI K43002

請在 Acer 官方支援網站尋找 Acer 產品的手冊和其他文件。
